变压器试验培训

变压器试验培训

变压器试验培训一、试验前的工作:1.检查现场安全措施必须符合作业卡的安全措施;2.拆除220kV、110kV、15.75kV及中性点的一次线;3.由试验人员将主变220kV A、B、C三相接线板与220kV侧接线板中性点O 连接;将主变110kV Am、Bm、Cm三相接线板与110kV侧中性点Om接线板连接;将主变15.75kV 侧A、B、C三相接线板连接.二、绝缘电阻测试:1、测量220kV侧绝缘电阻:将110kV与15.75kV短路接地,将兆欧表接地端可靠接地,将220kV侧与兆欧表用专用高压测试线接好,选择2500V档,合上电动绝缘电阻表电源开关,合上电动绝缘电阻表高压开关,读出15s和60s时的绝缘电阻并记录,并算出吸收比;测试完后,先关兆欧表高压开关,再关兆欧表电源开关,对主变放电15min,拆除专用高压测试线。

2、测量110kV侧绝缘电阻时,将220kV与15.75kV短路接地,将兆欧表接地端可靠接地,将110kV侧与兆欧表用专用测试线接好,选择2500V档,合上兆欧表电源开关,合上兆欧表高压开关,读出15s和60s时的绝缘电阻并记录,并算出吸收比;测试完后,先关兆欧表高压开关,再关兆欧表电源开关,对主变放电15min,拆除专用高压测试线。

3、测量15.75kV侧绝缘电阻时,将110kV与220kV短路接地,将兆欧表接地端可靠接地,将高压侧与兆欧表用专用测试线接好,选择2500V档,合上兆欧表电源开关,合上兆欧表高压开关,读出15s和60s时的绝缘电阻并记录,并算出吸收比;测试完后,先关兆欧表高压开关,再关兆欧表电源开关,对主变放电15min,拆除专用高压测试线。

三、高、中压侧套管介损测试:1、正接线法:套管的末屏、一次不接地2、介损电桥可靠接地;合上介损电桥电源开关,合上介损电桥内高压开关,移动光标到输出,按“升压”键后自动升压为10kV,停留30s后显示屏显示出所测数据“Cx、tgδ”,记录数据。

高压试验技术及电力检测设备培训

高压试验技术及电力检测设备培训

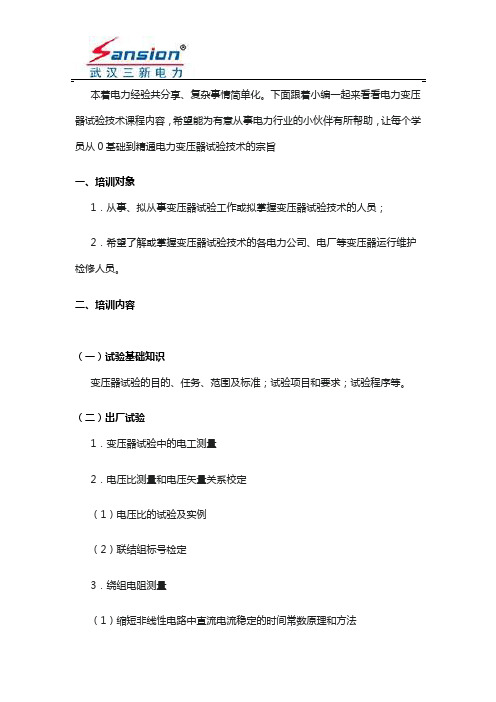

本着电力经验共分享、复杂事情简单化。

下面跟着小编一起来看看电力变压器试验技术课程内容,希望能为有意从事电力行业的小伙伴有所帮助,让每个学员从0基础到精通电力变压器试验技术的宗旨一、培训对象1.从事、拟从事变压器试验工作或拟掌握变压器试验技术的人员;2.希望了解或掌握变压器试验技术的各电力公司、电厂等变压器运行维护检修人员。

二、培训内容(一)试验基础知识变压器试验的目的、任务、范围及标准;试验项目和要求;试验程序等。

(二)出厂试验1.变压器试验中的电工测量2.电压比测量和电压矢量关系校定(1)电压比的试验及实例(2)联结组标号检定3.绕组电阻测量(1)缩短非线性电路中直流电流稳定的时间常数原理和方法(2)大容量变压器绕组电阻的快速测量方法4.绝缘特性试验(1)绝缘电阻测量(2)吸收比测量(3)极化指数测量(4)介质损耗因数测量5. 绝缘例行试验(1)外施耐压试验(2)感应耐压试验及局部放电测量6.空载试验和负载试验(1)空载损耗和空载电流的测量(2)短路阻抗和负载损耗的测量7.有载分接开关试验(对有载调压变压器)8.变压器油试验(1)影响油的击穿强度和介损的因素及控制要点(2)油样取样手法及相关环境注意事项(3)油色谱中相关气体含量的控制(三)型式试验1.温升试验(1)温升试验的方法(2)试验的时间程序(3)温升的测量和确定(4)顶层油温升、油的平均温升及绕组平均温升的确定(5)温升试验结果判断2. 声级测量3. 冲击试验(1)绝缘配合①电力系统中性点接地方式对绝缘水平的影响②电力设备在电力系统中运行时,承受的各种电压③变压器的绝缘试验和绝缘水平(2)变压器雷电冲击试验①雷电冲击试验依据标准②雷电冲击电压的产③雷电冲击截波的产生④冲击电压测量⑤冲击电压发生器的选择及验收⑥变压器雷电冲击试验方法及试验程序(四)特殊试验1.零序阻抗测量2.短路试验3.空载电流谐波测量4.风扇和油泵电机吸取功率的测量5.变压器试验方案的制定6.变压器的现场验收试验及注意事项(五)变压器试验过程的误差分析(举例)1.对变压器试验过程中出现的问题和故障如何去分析、判断其原因和性质及查找方法。

变压器试验及操作培训首次在温州开班通讯稿

变压器试验及操作培训首次在温州开班通讯稿

变压器试验及操作培训首次在温州开班通讯稿近日,变压器试验及操作培训课程在温州首次开班,吸引了众多电力行业从业人员参与。

该培训是由电力行业专家和学者联合主办,旨在提升学员对变压器试验及操作的理论知识和实践技能,促进电力行业人才培养和技术交流。

在本次培训中,学员将全面学习变压器的试验原理、操作规程、故障诊断及维修技术等内容。

课程设置丰富多样,既包括理论教学,又注重实践操作,力求使学员既能理解变压器的工作原理,又能熟练掌握操作技巧。

培训期间,学员还将有机会参观实际的变压器设备,深入了解其结构和工作过程,为理论与实践相结合提供更加有力的支撑。

作为电力行业的重要设备之一,变压器在电能传输和分配中扮演着关键的角色。

学习变压器的试验及操作知识对于电力行业从业人员来说至关重要。

本次培训的举办,无疑将为学员们提供一个难得的学习机会,丰富他们的专业知识,提升他们的职业能力。

在未来的工作中,学员们将能够更加熟练地操作变压器设备,准确进行试验和检测工作,及时发现并解决设备故障,确保电力系统的稳定运行。

他们还将能够根据实际情况,灵活运用所学知识,为电力系统的改造和升级提供技术支持,推动电力行业的发展和进步。

通过本次培训,相信学员们不仅会增长专业知识,提升技术能力,还会感受到学习的乐趣和收获。

我们期待着,他们在未来的工作中能够充分发挥所学所用,为电力行业的发展做出更大的贡献。

在电力行业竞争日益激烈的当下,只有不断学习和提升自己,才能立于不败之地。

希望更多的电力行业从业人员能够重视培训,不断学习新知识,提升专业技能,共同推动电力行业迈向更加美好的未来。

以上便是变压器试验及操作培训首次在温州开班的通讯稿,希望对您有所帮助。

变压器培训内容全面,实践操作丰富,适合电力行业从业人员提升技能。

期待未来的电力行业,更多人才脱颖而出,为行业的发展注入新的活力。

作者:(您的尊称)日期:(撰写日期)希望您能根据上述要求进行文章撰写,让我能更深入地理解变压器试验及操作培训的重要性和实际应用。

变压器试验方面培训效果

变压器试验方面培训效果

变压器试验方面培训效果亲爱的读者,随着电力系统的日益发展,变压器试验的重要性日益凸显。

为了确保变压器的安全、稳定运行,我们进行了一系列培训,以提高相关人员的技能水平。

本文将详细介绍这些培训的效果,以及如何从理论到实践的转变。

一、培训背景变压器是电力系统的重要组成部分,其性能直接影响电力系统的稳定性和安全性。

为了确保变压器的安全运行,我们进行了一系列培训,以提高相关人员的技能水平。

培训内容包括变压器的基本原理、试验方法、操作规程等。

二、培训内容1. 变压器原理:通过讲解变压器的基本原理,使学员了解变压器的工作原理和特性,为后续试验打下基础。

2. 试验方法:详细介绍各种变压器试验的方法和步骤,包括绝缘电阻测试、直流电阻测试、变比测试等。

3. 操作规程:强调操作规程的重要性,并详细讲解操作过程中的注意事项,确保试验的安全性。

三、培训效果经过培训,学员们不仅掌握了变压器试验的基本原理和方法,还提高了实际操作能力。

具体表现在以下几个方面:1. 理论水平提高:通过系统学习变压器的基本原理和特性,学员们对变压器的认识更加深入,能够更好地理解和应用相关知识。

2. 实践能力提升:通过实际操作变压器试验,学员们掌握了各种试验方法和操作规程,提高了实际操作能力。

3. 问题解决能力增强:在试验过程中,学员们遇到了一些问题,通过讨论和请教老师,他们学会了如何分析和解决问题,提高了问题解决能力。

四、总结通过本次培训,我们不仅提高了学员们的理论水平和实践能力,还增强了他们的问题解决能力。

通过理论学习和实践操作的结合,学员们已经从理论到实践实现了飞跃。

这不仅有利于提高变压器的安全、稳定运行,也有利于提高整个电力系统的稳定性和安全性。

在今后的工作中,我们应继续加强变压器的维护和管理,定期进行试验和检查,确保变压器的性能和安全。

同时,我们还应加强与其他部门的沟通与协作,共同维护电力系统的稳定运行。

总之,本次变压器试验方面的培训取得了显著的效果,不仅提高了学员们的技能水平,也增强了整个团队的协作能力。

变压器试验基础培训

变压器试验基础培训
I
N匝 Φ
如下图,假若磁路中有一很短的空气隙,于是磁路就由铁心和空气隙两种物质组成,
这种磁路称为不均匀磁路。计算不均匀磁路时,先将磁路分段:铁心部分和空气隙部
分各成为一段磁路,这两段磁路的磁阻分别是RM铁、RM气。若用磁路欧姆定律表示,
则有

NI
RM 气 RM 铁
I
RM气为气隙磁阻,它比铁心磁阻大很
所以 i1N1 i2N2 或 I1N1 I2N2
所以 I1N1 I2N2
IN 1
1 2
INK
2
1
结论:一次、二次侧电流与匝数成反比。
U1 I2 U 2 I1
U1I1 U2I2
上式表明,在不考虑变压器本身损耗的理想状态下,变压器原绕组输入的功 率等于副绕组输出的功率。 这也说明变压器是一种把电能转换为“高压小电
变压器磁路及工作原理
1. 变压器的空载运行(变压作用)
一次侧接交流电源,二次侧开路。
i0

+
u1

e1+–
N1
i2 0
++
e2 u20
–– N2

u1 i0 ( i0N1)
e1 N1 dt

e2 N 2 dt
空载时,铁心中主 磁通是由一次绕 组磁势产生的。
电压变换(设加正弦交流电压)
0 4π 107 H/m
相对磁导率 r:
任一种物质的磁导率 和真空的磁导率0的比值。
r

0

H 0H

B B0
自然界的所有物质可根据磁导率的大小,大体上可分为磁性材料和非磁性 材料两大类。

变压器试验培训g

变压器试验培训g

变压器试验的基本原理
变压器试验基于电磁感应原理和电气特性,通过施加电压、电流和功率等参 数,来评估变压器的性能和功能。基本原理包括绝缘电阻测试、绕组电阻测 试、变比测试和负载测试等。
常见的变压器试验方法
绝缘电阻测试
通过施加高电压,测量绝缘电阻,以评估绝 缘系统的可靠性。
变比测试
测量变压器的变比,验证变压器的耦合和能 量传递效率。
绕组电阻测试
测量绕组的电阻值,以确定绕组的导电性和 接触质量。
负载测试
通过施加额定负载,在变压器上模拟实际工 作负荷,以检测其性能和稳定性。
变压器试验实施过程
1
试验设置
2
根据试验要求,正确设置和连接变压
器和试验设备。
3
数据分析
4
对试验数据进行分析和评估,识别变 压器的性能和潜在问题。
准备工作
收集所需设备和试验文档,确保试验 环境符合安全标准。
变压器试验培训
在这个培训中,我们将深入探讨变压器试验的重要性和应用。通过学习变压 器试验的基本原理和常见方法,您将能够进行实施、分析和评估各种变压器 试验。
变压器试验的目的
了解变压器试验的目的是非常重要的。试验的目标是验证变压器的性能和可 靠性,确保其符合安全和制造标准。通过试验,我们可以检测潜在的故障和 缺陷,以及评估变压器的寿命和性能。
试验执行
按照指定的试验方法,施加适当的电 压、电流和功率,记录试验数据。
变压器试验的意义和应用
变压器试验在电力系统设计、运维和故障排查中起着至关重要的作用。它可 以确保变压器的安全运行,提高其可靠性和寿命,减少故障和停机时间,保 障供电质量和用户的电力试验的目的、基本原理、常见方法和实施过 程。希望这些知识可以帮助您更好地理解和应用变压器试验,提升您在电力 领域的专业能力。

变压器试验原理培训


3 参数测量
按照试验计划,使用相关设备对变压器的各 项参数进行测量,记录数据并进行分析。
4 数据分析与报告
对测量数据进行分析,评估变压器的性能和 工作状态,并生成试验报告。
变压器试验安全注意事项
高电压风险
在进行试验时,要注意高电压的安全风险,并采取必要的安全措施,如佩戴绝缘手套和护目 镜。
电气连接
3 重要性
变压器试验可以帮助我们 了解变压器的工作状态、 健康状况以及潜在的故障 风险,从而提高电力系统 的可靠性。
常见的变压器试验类型
变比测试
通过比较输入电压与输出电压的比值,确定变压器的变比以及是否存在异常。
绝缘电阻测试
使用恒压源测量绝缘电阻,以评估变压器的绝缘性能和绝缘材料的健康状态。
储能测试
在进行试验设备连接时,要确保设备之间的电气连接正确、可靠且绝缘良好。
试验环境
对试验环境进行评估,确保环境安全和稳定,避免因环境问题导致试验不准确或产生危险。
通过向变压器施加高压来测试其储能性能,以确保变压器在负载变化时能够稳定输出电能。
变压器试验的原理
1 电性能测试
通过测量变压器的电阻、电感和电容等参数,评估其电性能和电路特性。
2 损耗测试
通过测量变压器的铜损耗和铁损耗,评估变压器的能量转换效率和热管理。
3 绝缘性能测试
通过测量变压器的绝缘电阻和绝缘强度,评估绝缘系统的完整性和可靠性。
变压器试验原理培训
变压器试验是评估变压器性能和监测其状态的关键步骤。了解变压器试验原 理和应用范围对保证电力系统的稳定运行至关重要。
什么是变压器试验
1 定义
变压器试验是通过对变压 器进行一系列的测量和分 析,以评估其各项性能指 标和工作状态的过程。

变压器试验培训

B—试品
变压器试验
• 操作冲击波、雷电冲击波试验设备及试 验回路相同
• 试验电压
系统电压、系统最高电压、操作波冲击电压、雷电波冲击电压
220kV 330kV 500kV 750kV 1000kV
252kV 363kV 550kV 860kV 1100kV
750 kV 950 kV 1175 kV 1550 kV 1800 kV
陷; • 2、产品在制造过程中,其内部绝缘放电量。
3
变压器试验
• 被试绕组的中性点端子(如果有)应接地。对 于其它的独立绕组如为星形联结,应将其中性 点端子接地;如果为三角形联结应将其中一个 端子接地。
• 试验电压U2=1.5Um/√3试验期间,局部放电量 的连续水平不大于协议要求值(100PC)。
• 试验电压在U2下,对于Um≥300kV保持60min 或对于Um<300kV保持30 min,并测量局部放 电;
变压器试验
图中:G-高频发电机组(7500kVA,200Hz); B1-中间变压器(31.5MVA);
B-试品;Cb-变压器套管电容;Zm-测量阻抗
变压器试验
• (8)、空载损耗和空载电流测量
变压器试验
• T-调压器(TYDZ-1000/10); • A-电流表; • Ts-试验变压器(YDTW-2000/500); • V-电压表;Vf-峰值电压表; • C1-电容分压器主电容; • C2-分压电容; • Cx-试品
变压器试验
• (7)长时感应电压试验(ACLD) • 目的: • 1、产品在绝缘强度试验后是否存在缺

tanδ<0.5%
• 正接法测量绕组间电容
变压器试验
• (4)线端的操作冲击试验(SI) • 目的:考核变压器线端、匝间及相间绝缘强度 • 操作冲击波由冲击电压发生器直接施加到

变压器试验培训教材

变压器试验培训教材变压器在运输途中会受到振动甚至撞击,对变压器进行吊芯时也可能受到碰撞,为了防止人为故障,在投入运行前对新装或大修后变压器应做以下工作。

一、进行3~5 次冲击试验新装或大修后的变压器在带电投入空载运行中,会产生励磁涌流,其值可达6~8倍的额定电流。

初始励磁涌流衰减较快,一般经0.5~1 s后即可衰减到额定电流值的0.25~0.5 倍。

但完全衰减的时间较长,大容量的变压器可达几十秒。

由于励磁涌流会产生很大的电动力,为了考验变压器的机械强度,同时考察励磁涌流衰减初期是否会造成继电保护装置误动,故需做冲击试验。

另外在拉开空载运行变压器时,有可能产生操作过电压。

在中性点不接地或经消弧线圈接地的电力系统中,其过电压幅值可达4~4.5倍相电压;在中性点直接接地时,也达3 倍相电压。

为了检查变压器绝缘强度能否承受电压或操作过电压,也需做冲击试验。

冲击试验次数如下:对新产品进行5次;对大修后的变压器进行3次。

每次冲击试验均要检查变压器有无异音、异状。

二、检查验收的项目变压器在新投入或大修后投入运行前,应进行全面检查,确认其符合运行条件后,方可投入试运行。

检查验收项目包含以下内容:1.变压器本体无缺陷,外表整洁,无严重渗漏油和油漆脱落现象。

2.变压器绝缘试验应合格,无遗漏试验项目。

3.各部分油位应正常,各阀门的开闭位置应正确,油的简化试验和绝缘强度试验应合格。

4.变压器外壳应有良好的接地装置,接地电阻应合格。

5.各侧分接开关位置应符合电网运行要求。

有载调压装置在电动、手动操作时均应正常,指示位置(包括控制盘上的指示)应和实际位置相符。

6.基础牢固稳定,轮子的制动装置应牢固。

7.保护测量信号及控制回路的接线正确;各种保护均应进行实际传动试验,动作应正确,定值应符合电网运行要求;保护压板处于投入运行位置。

8.冷却风扇通电试运行良好,风扇自启动装置定值应正确,并进行实际传动试验。

9.呼吸器应装有合格的干燥剂,应无堵塞现象。

电力变压器和电抗器雷电冲击试验相关知识培训

设备,在此种冲击波的作用下进行考验,看其能否通过(或
破坏)。截波是相当于雷电波进入变电所时发生了保护间隙
或空气绝缘的闪络而产生的波形,是雷电全波被突然截断
的波形,电压急剧降落至零。其截断时刻可发生在波前或
波尾。截波试验也同样是对变压器设备的考验。
相关知识点

1、主绝缘与纵绝缘

在绕组设备中,绕组匝与匝之间、线饼与线饼之间的绝缘称纵绝缘;绕组与地之间绝缘称主

③低压绕组的传递冲击波实验方法

当低压绕组在运行中不会遭受来自低压系统的雷电过电压时,经制造厂与用户协商,该绕组可以用由高
压绕组传递来的冲击波进行试验。此外,当直接对低压绕组施加冲击波时,高压绕组可能受到过高的电压,
尤其是当调压范围大的带分接的绕组在结构上靠近低压绕组时更是这样。此时,最好采用传递冲击波方法。
波前时间:1.2±30%μs
峰值电压允许偏差±3%
半峰值时间:50±20%μs
峰值处的震荡(过冲)不超过5%
振荡型雷电冲击波形图
在几何学,某个曲线族的包络线(Envelope),是跟该曲线族的每条线都有至少一点相切的一
条曲线。(曲线族即一些曲线的无穷集,它们有一些特定的关系。)
2、试验顺序

试验顺序包括电压为50%-75%全试验电压的一次冲击及其后的三次端子上的冲击试验

当一个绕组的中性点端子规定了额定冲击耐受电压时,可用如下的试验进行检验:

a)间接施加法


冲击试验时,冲击波施加于任一线路端子上或三相绕组连接在一起的全部三个线路端子上。中性点端子
通过一个阻抗接地或开路,当一个标准的雷电冲击波施加于线路端子时,在中性点端子上所产生的电压幅值
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

变压器试验及分析诊断课件第一部分:变压器各阶段试验的目(换流变压器示意图)一、用型式试验、例行试验验证变压器的制造质量,是能否出厂的主要依据;变压器制造质量及是否存在缺陷的验证:主要以出厂试验(例行试验、型式试验)手段进行验证(涉及变压器设计、材料、工艺、试验、环境、人员水平各环节);二、用交接试验验证变压器运输、存储、安装质量;是变压器能否带电的主要依据;变压器运输过程是否存在问题(关注的内容有:各向三维冲击位移监控是否小于3g;有无刮碰、道路路面状况紧急刹车、溜放;铁心、夹件的绝缘电阻、绕组之间以及对地的电容量);变压器存储期间的是否有异常(关注的内容有:存储时间、环境温湿度变化、氮气的露点、泄漏及压力监控);变压器就位是否正常(关注的内容有:落位冲击、磕碰及振动3g);变压器安装是否按照制造厂的规定实施(关注的内容有:内检器身位移、垫脚破损、引线的固定及位移;残油水分、介损及耐压分析、铁心、夹件之间及对地的绝缘电阻、绕组之间及对地的绝缘电阻、绕组之间及对地的电容量、冷却器的检测和冲洗、管路的清洁度、套管及出线装置的安装、真空泄漏率、真空注油速度、热油循环进出口温度和时间、静置及排气);安装前后变压器油的各项试验(关注的内容有:绝缘油酸碱度、闪点、运动粘度、色泽、氧化安定性等简化试验、耐压、水分、介损、含气量、颗粒度、溶解气体色谱分析);变压器交接试验,验证运输、存储、安装质量的主要手段(试验项目有:直阻、变比、绝缘电阻、介损、直流泄漏、低电压空载损耗及阻抗、套管介损、交流外施耐压、ACLD及局部放电试验、油色谱分析)三、用系统调试验证变压器是否能够投入长期运行系统调试(关注的项目有:冲击合闸空载变压器、单相人工接地、单相分合分闸、大负荷、噪声测量、铁心、夹件接地电流测量、油色谱分析);四、用预防性试验评价变压器运行中是否存在缺陷运行维护过程中的预防性试验,是变压器运行状态评价、是否存在缺陷、以及故障诊断分析的主要方法(油色谱分析、直阻、变比、绝缘电阻、介损、直流泄漏、220V低电压空载损耗、阻抗试验、套管介损、绝缘电阻试验等)总而言之,各个阶段的试验目的及针对性很强,强调的侧重点、以及考核的内容均不同,试验项目也会有所不同;试验结果的分析及诊断方法和原则是:对存在的同一缺陷或故障,通过试验项目之间的相互联系、互相佐证或验证,并与变压器的以上各个阶段、各环节相联系:通过之间的相互联系,综合分析,提高诊断的可靠性和准确性。

尽量避免试验项目各自的单一的、孤立的分析和判断。

第二部分:关于预防性试验一,油色谱分析油色谱分析实施容易,方法成熟、有效;能够检测出及区分变压器存在的过热故障、以及放电故障;在变压器的每个阶段都有油色谱分析;起最突出的特点是;在变压器运行中随时可以实施,变压器大多数问题是由油色谱分析发现的,它是判定运行变压器是否正常的最主要手段;(氢气H2、甲烷CH4、乙烷CH6、乙烯C2H4、乙炔C2H2、总烃ΣC、一氧化碳CO、二氧化碳CO2)1.关于离线油色谱分析的实施周期投运前一次;投运24小时一次;投运7天一次;投运1个月一次;进入正常周期,1000kV变压器、换流变每月一次,500kV、750kV 变压器每三个月一次,220kV、110kV、66kV、35kV(大容量)变压器每六个月一次;35kV、10kV变压器不推荐进行油色谱分析,仅进行油耐压试验就可以了,(变压器数量太多、老百姓、农民工);2. 对于有故障、缺陷的变压器油色谱分析将结合变压器的各种运行工况进行综合分析(天生桥换流变色谱数据表)(1)结合变压器的负荷、及谐波情况;(2)结合变压器的投切情况;(3)结合系统的操作及过电压情况;(4)结合变压器的冷却器油泵运转;(5)结合气象雷击情况(MOA);(6)结合变压器的密封情况;(7)结合变压器的内部线圈、套管、铁心、夹件结构情况;(8)结合变压器的预防性试验的其他项目情况;3. 关于油色谱分析的分辨率(灵敏度)、误差(准确度)等(1)分辨率由过去的0.5uL/L,变成目前的0.1uL/L,甚至0.05uL/L (2)误差有:仪器误差、平行试验误差(取样、人员、部门)、标气的误差;误差10%-20%是常有的;4. 关于计较少量、痕量(0.5uL/L以下)乙炔(C2H2)的种种焦虑现象;(1)变压器在制造厂内应该严格控制,应该判定是那个试验项目(雷电冲击、操作冲击、ACSD、ACLD、温升、长期空载?)造成的。

(2)变压器在安装过程中也要特别注意滤油机加热器造成的痕量乙炔;(3)变压器在交接试验的ASLD、AC试验造成的痕量乙炔;(4)变压器在系统调试、冲击合闸投运过程中造成的痕量乙炔,要结合励磁涌流、系统过电压、变压器振动、声级、以及观察上、下接油箱连接处放电打火情况进行综合分析;(5)变压器在运行过程中的痕量乙炔的增量观察,换流变多部位取油样色谱分析,进行区域定位;5,已经确认是过热故障中的少量乙炔是次要的问题此时,乙烯、及总烃远远高于乙炔,少量乙炔的存在只能说明是过热故障的温度较高产生的乙炔,而不是放电产生的乙炔;不能过分纠结于少量乙炔;例如天生桥换流变、襄樊电电厂变压器6. 如何能够把控变压器的急性故障、与慢性故障慢性故障:有症状、及征兆被我们发现并且能够监控的故障。

离线油色谱分析只能把控变压器的慢性故障;慢性故障有:(1)过热故障、(2)变压器的铁心、夹件放电故障、(3)以及老旧变压器的放电故障;急性故障:没有征兆就发生的故障;一方面是没有监测手段,另一方面是有些征兆我们没有意识到;油色谱在线监测有希望是发现急性故障的有效手段(榕城站1000kV变压器、天水麦积山750kV变压器);7. 关于油色谱的在线监测(1)早期的氢狗:氢气、总烃,透气膜,长期使用,敏感度逐步下降,直至失效;(2)振荡脱气式:全组分,由标气标定,补充标气,运行成本高;最快速度是每2小时分析一次;(3)光栅光谱式:无需标气,售价较贵,运行成本低;8. 不建议套管取油样进行色谱分析会破坏套管的密封,使套管绝缘受潮,适得其反;二. 直流电阻测量:1. 直流电阻涉及的部件范围及判据;天广线换流变14台换流变均存在直阻问题,是家族病套管顶端接线板的连接,套管导电杆或穿缆的连接,套管尾端接线板的连接,基本绕组及调压绕组的连接焊头,分接开关的动静触头的接触,分接引线端的连接,这些均是载流回路环节,有问题时,变压器便不具备带负荷运行的能力,应一票否绝。

判据,三相(相电阻或线电阻)的不平衡率,更重要的是与出厂试验值比较,这是原始基础。

2. 能够检出的故障或缺陷:分接开关动静触头绝触不良,错档,跳档;引线连接不良,绕组断股,断匝,断线,绕组焊接头焊接不良或开焊,绕组匝间短路。

3. 双臂电桥的原理和要点:双臂四极法可以排除测量引线的影响,四线双夹时,夹子的电压极和电流极不能短路,测量回路中,电流夹在外,电压夹在内。

充电电流有2.5、5、10、20、40A的各种快速充电的直阻仪,价格差异大,充电电流的大小应考虑造成的铁心剩磁及是否造成绕组温度的上升。

4. 直流电阻数据的图象表示及优点:V型曲线的形象化――数据统计的形象化和简捷化,避免了大量数据的枯燥的罗列和堆积。

一张图可将若干组历史数据情况形象清楚地描述出来。

当然,各组数据需要换算至同一温度下。

V型曲线的对称性--表达单独有载调压绕组及正负分接档位和极性开关的状况,V型曲线的底点的坐标高低,可以反映出基本绕组的状况和绕组直阻测量时温度的差异。

V型曲线的平滑或曲折――可反映出分接开关动静、触头的磨损或压力的变化,(天生桥408316图)5. 温度及试验时间的影响:测量绕组直阻时应用油平均温度代表绕组的平均温度,而不是环境温度。

但变压器的油的温度计往往是顶层油的温度,而不是油的平均温度,这会造成绕组直阻的换算误差,应设法测量出油的平均温度(红外油箱表面测温及平均、放油测量油温)。

三相变压器的绕组多,直阻试验时间长,应注意油平均温度是否随气温而变化。

数据都换算至75℃,便于比较;(235+75)/(235+t)=K,避免误会;6. 股间短路故障可能不能检出;(襄樊发电厂220kV主变)能够检出的项目是负载损耗和油气相色谱分析。

7. 关于直阻测量的充电电流和励磁涌流;绕组直阻测量的充电电流使变压器铁心产生剩磁,使冲击合变压器时产生的励磁涌流激增。

大型变压器的励磁涌流峰值可以是其额定电流的数倍,持续时间可长达十几秒,铁心材料越好,该现象越严重。

并导致:励磁涌流造成继电保护差动保护误动作;励磁涌流造成变压器剧烈振动、变压器油的涌动和响声,使瓦斯气体保护装置误动作、或压力释放阀动作喷油,措施是使瓦斯继电器两端的连接油管有大于15度的坡度。

瞬间励磁涌流使变压器内的各金属部件的电场和磁场发生瞬态变化,其振动造成金属部件瞬间电位悬浮、接触不良而放电打火,使变压器油分解出以C2H2为主要特征的可燃性气体,措施是变压器内的金属部件安装和连接要牢靠,做到绝无松动的可能。

瞬间励磁涌流,也造成变压器上下节油箱箱沿连接不良处放电打火,夜间时,有时可目测到放电花。

措施是上下节油箱箱沿四周用几个铜带进行可靠相连,另外,尽量降低变压器接地网的接地电阻值。

为降低励磁涌流,比如,特高压变压器限制了直阻试验的充电电流,1000kV、500kV、110kV绕组充电电流分别限制为2.5A、5A、和20A。

或者使用有退磁功能的直阻仪,变压器带轻载冲击合闸。

为防止差动保护动作,延长差动保护的动作时间和重新整定偶次谐波与基波比例系数定值,是经常使用的方法。

当直阻仪的充电电流与变压器的额定电流可比时,应考虑充电电流会引起绕组温度的变化。

8. 与直流电阻密切关联的其他试验;变比测量,负载损耗及短路阻抗测量,温升试验,油中溶解气体的气相色谱分析;9.什么情况下直阻试验可以不做或延长试验周期,无励磁调压变压器正在运行且色谱正常,运行中无遭受短路、无过负荷,运行中套管红外监测无异常,10. 能否不拆头进行直阻试验,原则上是可以的。

拆不拆头的原则是不能影响直阻测量时的回路电流;11.分接开关磨合操作对直阻测量值的影响,直阻测量前,分接开关进行两个循环的操作是必要的,分接开关的动静触头之间的表面接触电阻会影响绕组的直阻数据,操作分接开关可以减少动静触头的表面接触电阻;磨刀不误砍柴工。

12. 助磁法提高充电速度。

需要经验、仔细操作,单相变压器好办,三相变压器则困难。

二.变比及联接组别1. 变比涉及的部件范围及判据,两个绕组之间的匝数比,N1/N2=K ,低压变高压,高压变低压,同名端,联接组别;适应各种电压以及联接组别的要求,是变压器的关键性能参数,变比参数涉及变压器的绕组、以及分接开关;判据,额定档位的变比误差0.5%,其他档位的误差一般为1%,变比不对,大问题,一票否决。
