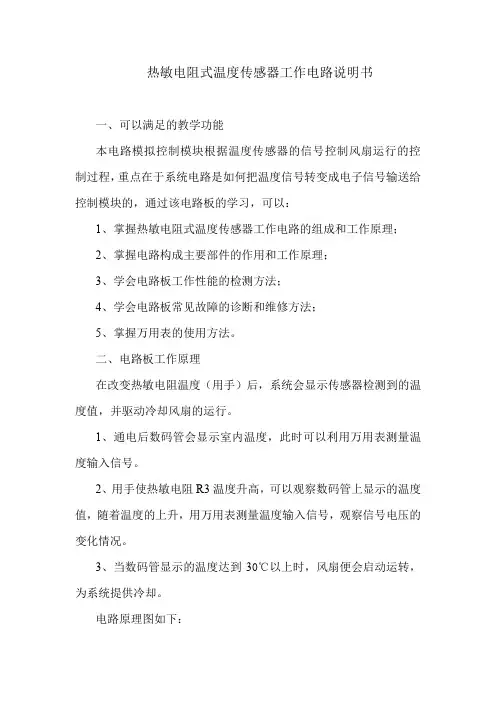

热敏电阻式温度传感器工作电路说明书一、可以满足的教学功能本电路模拟控制模块根据温度传感器的信号控制风扇运行的控制过程,重点在于系统电路是如何把温度信号转变成电子信号输送给控制模块的,通过该电路板的学习,可以:1、掌握热敏电阻式温度传感器工作电路的组成和工作原理;2、掌握电路构成主要部件的作用和工作原理;3、学会电路板工作性能的检测方法;4、学会电路板常见故障的诊断和维修方法;5、掌握万用表的使用方法。

二、电路板工作原理在改变热敏电阻温度(用手)后,系统会显示传感器检测到的温度值,并驱动冷却风扇的运行。

1、通电后数码管会显示室内温度,此时可以利用万用表测量温度输入信号。

2、用手使热敏电阻R3温度升高,可以观察数码管上显示的温度值,随着温度的上升,用万用表测量温度输入信号,观察信号电压的变化情况。

3、当数码管显示的温度达到30℃以上时,风扇便会启动运转,为系统提供冷却。

电路原理图如下:元器件参数表:元件编号元件名称参数R1、R2 电阻10KR3 NTC热敏电阻10K(25℃时)R4 电阻1KR5、R6、R7、R8、R9、R10、R11、R12 电阻1KC1、C2 瓷片电容0.1ufCT3 电解电容10ufCT1、CT2 电解电容22ufQ1 三极管7805Q2 三极管9013U1 单片机STC12C520ADS1 复位按键DS1 三位八段数码管三、主要组成元件的作用和工作原理1、风扇通电后以一定的角速度转动,可以用于散热。

2、数码管LED数码管是由多个发光二极管封装在一起组成“8”字型的器件,可以显示出我们要的数字。

分为共阴极和共阳极两种,一般为7段,有的另加一个小数点。

3、热敏电阻热敏电阻器是敏感元件的一类,按照温度系数不同分为正温度系数热敏电阻器和负温度系数热敏电阻器。

热敏电阻器的典型特点是对温度敏感,不同的温度下表现出不同的电阻值。

正温度系数热敏电阻器在温度越高时电阻值越大,负温度系数热敏电阻器在温度越高时电阻值越低,它们同属于半导体器件。

集成温度传感器AD590的电路原理及其在测温和温控中的应用

集成温度传感器AD590的电路原理及其在测温和温控中的应用
Vbe / V
T
,即 ( 4)
由上式知, 当电阻 R 的阻值给定时, I 0 / T 为一恒定值。适当选取 R 值, 理论上可使 I 0 T 为 1 0000 A K( K 为热力学温度单位) 。 由上面的分析知 , AD590 的输出电流 I 0 与它所处的热力学温度 T 成线性关系 , 因此 实现了温度至电流强度的线性转换。 与图 2 相比, 图 1 虚线框内增加了一些电路。它们用以改善镜象电流源 Q1 和 Q 2, 使之工作时更 接近理想电流源 ( 高 阻抗 ) , 从而减弱 输入电压 变化的影 响。经测 试, 当 2
Zi Yan ( Beijing Institute of Light Industry, Beijing, 100037) Abstract : An analysis on the size and structure of the calorimeter in the experiment of heat exchange is conducted. It is presented that the minimun heat consumption of the calorimeter in the experiment is related to the size design but not to the other experiment values. Key words: calorimeter ; heat comsumption; size
度测量和恒温控制中的应用 关键词 : 集成温度传感器 ; 温度测量 ; 温度控制 中图分类号 : TN43 文献标识码 : A
1
引言 由于科学研究、 工业和家用电器等方面对测温和温控的需要 , 各种新型的集成电路温

集成温度传感器温度测量及控制系统报告书

集成温度传感器温度测量及控制系统报告书

集成温度传感器温度测量及控制系统报告书小组成员:2016年9月10日一、题目介绍主要任务:1. 集成温度传感器选用AD590,为电流输出型器件,设计完成电流-电压转换主电路,信号放大电路;压频转换电路;进行三位数码管(小数点后一位)显示。

2. 温度设定及控制电路。

3. 温度超限报警电路(采用发光二极管报警,不闪烁)。

技术指标:测温范围:室温~45℃控制温度:±2℃二、总体方案设计根据课题要求,我们设计了如下的方案:如上图所示,我们的设计思路是:测温系统:(上图中间部分)先将传感器AD590输出的与热力学温度对应的电流转换成以“伏”为量级的电压,再将这个电压经过平移与放大,转换成与摄氏度对应的电压,且大小适合于输入锁相环4046。

通过锁相环4046实现压频转换的功能,将之前的电压转换成对应频率的方波。

这样就逐步实现了电流-电压-频率与摄氏温度的一一对应关系。

最后将得到的方波输入数码管显示电路就可以显示出测得的温度。

报警系统:(上图左下部分)我们考虑了两种方式来实现报警功能,即比较数字信号还是模拟信号。

本系统采用了比较模拟信号的方案,即将放大后的电压信号与设定的报警电压比较,后文的温度控制系统也采用了类似的方案。

我们利用了减法器来作为报警电路,将与测得温度相对应的电压输入减法器的正极,将设定的报警电压输入减法器的负极,这样当实际温度比设定温度高时,减法器输出电压为正,发光二极管导通报警;当实际温度比设定温度低时,减法器输出电压为负,发光二极管不导通。

这样就实现了报警功能。

温度控制系统:(上图右上部分)温度控制电路为一个比较器,我们通过滑动变阻器来改变设定电压从而改变设定温度,将之与测得的电压比较。

当设定温度高于实际温度时,比较器输出高电平带动发光二极管和加热线圈工作;当设定温度低于实际温度时,比较器输出低电平,二极管和加热线圈均不工作。

这样该系统就能够较为精确地控制温度。

三、具体内容按照要求的分工,我主要负责的部分是测温电路,放大电路和压频转换电路,但在实际工作过程中,每一部分电路都是通过两人共同探讨,相互协作才成功搭建完成的,因而得以掌握了更多的电路原理和搭线技巧。

温度传感器及控制电路检修

温度传感器及控制电路检修

图4-30 传感器自身电阻的检测
温度传感器及控制电路检修
4. 线束导通性的检测
线束导通性检测如图4-31所示, 其步骤如下:
(1)关闭点火开关。 (2)拆下蓄电池负极。 (3)拔下传感器连接器。 (4)拔下ECM连接器。 (5)用万用表200 Ω电阻挡或二 极管挡检测进气温度传感器与ECM线束 端连接器1-65和2-88 通性,正常时阻值应小于1 Ω。
温度传感器及控制电路检修
温度传感器的感温元件采用负温度系数热敏电阻。以 冷却液温度传感器为例,其通过两根导线与ECU相连,一 根为搭铁线(通过ECU搭铁),另一根为电源信号线。在 ECU中有一标准电阻与传感器的热敏电阻串联,由ECU提 供5 V参考电压,当热敏电阻随冷却液温度变化时,ECU 通过THW端子测得的分压值随之变化,ECU根据此分压值 判断冷却液温度,进而控制喷油量和点火时刻。
温度传感器及控制电路检修
2. 传感器参考电压的测量
传感器参考电压的测量如图4-29 所示,其步骤如下:
(1)关闭点火开关。 (2)拔下传感器连接器。 (3)打开点火开关至ON挡。 (4)使用万用表20 V直流电压挡 检测进气温度传感器线束端1号端子与 搭铁(或与2号端子)之间的电压,正 常值应为5 V左右。
图4-23 进气温度传感器及其安装位置
温度传感器及控制电路检修
2. 冷却液Leabharlann 度传感器的形状及安装位置冷却液温度传感器即水温传感器,一般安装在缸盖出水 口处,如图4-24 所示。
图4-24 冷却液温度传感器及其安装位置
温度传感器及控制电路检修
三、 温度传感器的功用 1. 进气温度传感器的功用
进气温度传感器的功用是检测发动机工作时的进气温度, 并将此信号转换成电信号传输给ECU,作为喷油量和点火正时 控制的修正信号,以获得最佳空燃比和点火时刻。由于进气密 度是随温度和压力的变化而变化的,因此,无论是采用进气歧 管绝对压力传感器,还是采用体积流量型空气流量计,为了精 确计算进气质量,都需要检测进气温度并将所测温度转换成电 信号输送给ECU,作为喷油量和点火时刻控制的修正信号。

汽车温度传感器的结构、工作原理、标准数据及故障检测方法

汽车温度传感器的结构、工作原理、标准数据及故障检测方法

端子
检测项目
插座端子1-2 电压(V)
检测条件 断开插接器 连接插接器
1-2
电阻(Ω)
断开插接器
标准值 5
0.5~2.5(该值与温度有关) 温度升高,电阻降低
红旗世纪星车系(VG20E)
端子
检测项目
ECM端子28-搭铁或1-2 电压(V)
1-ECM端子(配线侧) 2-ECM端子38(配线侧)
1-搭铁 2-搭铁
传感器的电阻检查: 从发动机上拆下水温传感器。在不同水温条件下,用欧姆表测量水温传 感器的电阻,传感器电阻应能随温度的升高而减小。否则,表明传感器已损 坏,应更换。
传感器的电压检查: ① 将 点 火 开 关 置 于O N位 置 , 测 量 传 感 器# 2与 车 身 接 地 间 的 电 压 , 应 为 5V。如不符,继续进行下一步检查。 ② 将 点 火 开 关 置 于O F F, 断 开 空 调 控 制 插 头B, 再 将 点 火 开 关 置 于O N, 测 量 传 感 器#2与 车 身 接 地 间 的 电 压 , 如 为5V, 则 空 调 控 制 单 元 可 能 出 现 故 障。如不符,可检查传感器导线有无断路或PCM故障。
1. 冷却液温度传感器 冷却液温度传感器有两端子式和单端子式两种。主要由热敏电阻、金属引线、接线插座和壳体组成。
温度升高,阻值减小, 温度降低,阻值增大
从发动机上拆下冷却液温度 传感器。在不同水温条件 下,用欧姆表测量水温传感 器的电阻。
热敏电阻
热敏电阻
实物
两端子式
单端子式
冷却液温度传感器结构图
Ω
+
修或换
正常
换ECU后再试
冷却液温度传感器电路
电阻/kΩ

AD590 集成电路温度传感器

AD590 集成电路温度传感器

1引言集成温度传感器将温敏晶体管与相应的辅助电路集成在同一块芯片上,能直接给出正比于绝对温度的理想线性输出,一般用于-55℃~±150℃之间的温度测量。

温敏晶体管在管子的集电极电流恒定时,其基极发射极电压与温度成线性关系,为克服温敏晶体管vb电压产生时的离散性,采用了特殊的差分电路。

集成温度传感器具有电压型和电流型两种,电流输出型集成温度传感器在一定的温度T时相当于一个恒流源。

因此,它不易受接触电阻、引线电阻、电压噪音的干扰,具有很好的线性特性。

本实验采用国产的AD590,它只需要一种电源(4.5~24V)即可实现温度到电流的线性变换,然后在终端使用一只取样电阻,即可实现电流到电压的转换。

它使用方便,并且电流型比电压型的测量精度高。

2传感器的特性测量2.1实验内容测量AD590在电源电压稳定时,输出电流与温度的关系及不同温度下的伏安特性,采用图1所示电路。

实验中为了测量不同温度下的AD590的特性,必须将AD590用铝外壳保护且引线用绝缘材料封闭,置于恒温水浴中。

伏特表测量电阻两端的电压。

由于AD590近似于高精度电流源,所以要求伏特表有足够的测量精度,本实验采用了三位半数字电压表测量电压值。

对于电阻R,一方面要有足够的有效数字,另一方面其压降又要使伏特表的读数有足够的有效数字。

本实验采用了0.1级电阻箱。

数值为200.0,由I=V/R,即得AD590上的电流值。

以温度作为自变量,电流I为因变量,方程为:2.2数据处理表1为实验测得的一组数据,显示温度和电流的关系(R=200)。

用最小二乘法进行拟合,通过计算机程序,输入10组实验数据计算得出、和相关系数,程序如图2所示。

3 测温电路3.1实验内容设计一个用AD590精确测量0~100℃范围内温度的电路,为使伏特表的示数正好是摄氏温度的读数,取R1上的电压与R2上的分压差作为V的输入。

测温电路如图3所示。

图3中电阻值根据伏安特性测量时用最小二乘法拟合结果计算得出。

温度传感器应用电路分析共29页文档

温度传感器应用电路分析共29页文档

谢谢!
36、自己的鞋子,自己知道紧在弱。——拉罗什福科
xiexie! 38、我这个人走得很慢,但是我从不后退。——亚伯拉罕·林肯
39、勿问成功的秘诀为何,且尽全力做你应该做的事吧。——美华纳
40、学而不思则罔,思而不学则殆。——孔子
1、不要轻言放弃,否则对不起自己。
2、要冒一次险!整个生命就是一场冒险。走得最远的人,常是愿意 去做,并愿意去冒险的人。“稳妥”之船,从未能从岸边走远。-戴尔.卡耐基。
梦 境
3、人生就像一杯没有加糖的咖啡,喝起来是苦涩的,回味起来却有 久久不会退去的余香。
温度传感器应用电路分析 4、守业的最好办法就是不断的发展。 5、当爱不能完美,我宁愿选择无悔,不管来生多么美丽,我不愿失 去今生对你的记忆,我不求天长地久的美景,我只要生生世世的轮 回里有你。

AD590温度传感器的使用

AD590温度传感器的使用

AD590温度传感器的使用AD590温度传感器是一种已经IC化的温度感测器,它会将温度转换为电流,在8051的各种课本中经常看到。

其规格如下:1、度每增加1℃,它会增加1μA输出电流2、可测量范围-55℃至150℃3、供电电压范围+4V至+30VAD590的管脚图及元件符号如下图所示:AD590的输出电流值说明如下:其输出电流是以绝对温度零度(-273℃)为基准,每增加1℃,它会增加1μA输出电流,因此在室温25℃时,其输出电流Iout=(273+25)=298μA。

AD590基本应用电路:注意事项:1、Vo的值为Io乘上10K,以室温25℃而言,输出值为10K×298μA=2.98V2、测量Vo时,不可分出任何电流,否则测量值会不准。

AD590实际应用电路:电路分析:1、AD590的输出电流I=(273+T)μA(T为摄氏温度),因此测量的电压V为(273+T)μA×10K=(2.73+T/100)V。

为了将电压测量出来又务须使输出电流I不分流出来,我们使用电压跟随器其输出电压V2等于输入电压V。

2、由于一般电源供应教多器件之后,电源是带杂波的,因此我们使用齐纳二极管作为稳压元件,再利用可变电阻分压,其输出电压V1需调整至2.73V3、接下来我们使用差动放大器其输出Vo为(100K/10K)×(V2-V1)=T/10,如果现在为摄氏28℃,输出电压为2.8V,输出电压接AD转换器,那么AD转换输出的数字量就和摄氏温度成线形比例关系。

集成温度传感器AD590及其应用刘振全摘要:介绍了集成温度传感器AD590,给出了AD590测量热力学温度、摄氏温度、两点温度差、多点最低温度、多点平均温度的具体电路,并以节能型温、湿度控制系统为例介绍了利用AD590测两点温差电路的应用。

关键词: AD590;集成温度传感器;温度差;中图分类号:TP368 TP212.11文献标识码:A 文章编号::1006-883X(2003)03-0035-03一、引言集成温度传感器实质上是一种半导体集成电路,它是利用晶体管的b-e结压降的不饱和值V BE与热力学温度T和通过发射极电流I的下述关系实现对温度的检测:式中,K—波尔兹常数;q—电子电荷绝对值。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

VDD +5V
01μ
GS=11 LM94022
UP ADC
显示 报警电路
图 3 数字显示温度计电路
2.3 汽车高温报警电路分析 超过阈值温度报警电路见图 4。 该电路由温度
传感器、比较器、4.1V 基准 电 压 源 、三 极 管 、蜂 鸣 器 及电阻 R1-R5 组成。
电路的工作原理:若 LM94022 温度传感器的灵
+5V
+5V
关 开
1 VDD LM94022
OUT


& VDD LM94022
OUT
GND (a)
10K GND
(b)
图 2 LM94022 增加关闭控制功能的电路
2.2 数字显示温度计电路 图 3 是一种数字温度计, 其测量温度范围-
40~+125℃。 LM94022 检测的温度转换成模拟信号 电压输出,其输出电压直接与带有 ADC 的微处理器 接口,往 ADC 变换后的数字信号由微处理器进行处 理后转换成相应的七段码,送温度显示(数码管),若 采用微处理器对传感器作软件线性补偿,可提高测 温精度。 数字键可输入报警温度给微处理器,若检 测到的温度超过报警温度时,微处理器输出信号,使 报警电路发出声、光报警。 微处理器的 I/O 口还可输 出开关控制信号,对温度实现开关控制。
LM94022 是一种模拟输出的集成温度传感器, 含有测温电路、温度补偿电路、驱动电路及信号处理 电路。 集成温度传感器具有线性好、精度高、采用小 尺寸 SC70 封装、使用方便等优点。 可在 1.5V 电压 下工作;工作电 压 范 围 宽 :1.5~5.5V;末 级 为 推 挽 输 出,有±50μA 输 出 电 流 的 能 力 ;有 4 种 灵 敏 度 供 用 户 选 择 ;测 量 范 围 为-50~+150℃;能 满 足 汽 车 对 传 感器的要求。
2009 年第 10 期 (2总00第9 年21第9 期10) 期
农业装备与车辆工程 AGRICULTURAL EQ农UI业PM装E备NT与&车V辆EH工IC程LE ENGINEERING
No.10 2009 (Totally 219)
doi:10.3969 / j.issn.1673-3142.2009.10.011
汽车集成温度传感器应用电路分析
王玉群,林向阳
(海南大学机电工程学院,海南 儋州 571737)
摘要:利用集成温度传感器 LM94022 结构特性,开发出适用于现代汽车要求的温度传感器控制电路,对各种温度
控制电路进行分析;同时提出设计电路时的注意事项。
关 键 词 :LM94022;集 成 温 度 传 感 器 ;电 路
[4] BrianBlack.如何选择温度传感器[J].电子技术,2005,(4):58-59. [5] 方 佩 敏. 集 成 温 度 传 感 器 LM94022 及 其 应 用 [J].今 日 电 子,2005,
(11).
(上接第 39 页)
3.6 把拖拉机发动机的动力全部都切换到深耕机变 速箱上; 3.7 待刀具旋转稳定后, 慢慢的把升降开关推到强 降挡位,并逐渐调整好耕地深度; 3.8 进入耕地状态,实施耕地作业; 3.9 到达土地端头,把升降开关推到强升部位; 3.10 把拖拉机发动机的动力切换到拖拉机的后轮 上; 3.11 调整拖拉机的方向,进入下一个耕作循环。
LM94022 的 输 出 特 性 是 测 量 温 度 与 输 出 电 压 在不同灵敏度时的特性。 由于输出电压随温度升高 而下降,其灵敏度为负值。在 VDD 为 5V 时,不同灵敏 度的几个特定温度值时的输出按表 3 的数据计算出 的灵敏度值与表 2 给出的典型灵敏度有一些差值。
王玉群 等: 汽车集成温度传感器应用电路分析
器停止加热;当温度降到(TTH-THYS)时,VOUT 由高电平 跳变到低电平,N 沟道 MOSFET 导通, 加热器又加 热,使温度上升。 这样温度在 TTH 上下波浪式变动。
3 结论
集成温度传感器在汽车上广泛应用于不同的温 度检测、温度控制场合。它还常被用于热电偶的冷端 补偿以及间接的测量、控制。 应用 LM94022 设计电 路时同时注意如下事项:(1) 为保证传感器输出电 压精度,VDD 取值为 VDD=VOUT+1V;(2)设计 时 应 尽 可 能取大的灵敏度, 以减少噪声对输出信号电压的影 响;(3) 为减少噪声影响, 可在 LM94022 输出端加 一个高频旁路电容器;(4) 当传感器与接口电路之 间连接较长时,连接线应采用屏蔽线。
·41·
2009 年第 10 期
农业装备与车辆工程
VHYS=VT2-VT1,其中 VT1、VT2 可按下式求出: VT2=4.1V×R2/ (R1+R2//R3) VT1=4.1V×R2/ (R2+R1//R3) 上式中 4.1V 是 基 准 电 压 值 。 为 减 小 R3 对 VT 值的影响,一般 R3 取值较大(如 470kΩ~2MΩ)。 基 准电压 4.1V 经 R1、R2 分压后的电压 VT2 加在比较 器同相端,LM94022 测量温度输出的电压 VTEMP 加在 比较器反相端。 一旦 VTEMP<VT2,则比较器输出VOUT 由 低电平跳变到高电平, 如图 5 所示,VT 导通使蜂鸣 器发出报警声。 当温度降到(TT2-THYS)时,比较器输 出 VOUT 才由高电平跳变到低电平,报警声停止。 2.4 汽车温度自动控制电路 控 制 图 4 中 的 温 度 TTH 基 本 保 持 稳 定 (约 有± 3~±5℃变化), 可采用图 6 的电路对 TTH 实现自动控 制。 当温度超过 TTH 时,比较器的 VOUT 输出高电平, 经反相器后输出低电平,N 沟道 MOSFET 截止,加热
敏度已设定, 则设定的阈值温度 TTH 对应的电压值 VT 可以从表 3 中求出。 若先不考虑产生滞后作用的 R3 的影响,则可以根据已知的 VT 值求出 R1、R2 值 (在先确定 R1 值后求出 R2 值),VT=4.1V×R2/(R1+ R2)。 为防止温度在阈值温度附近因传感器输出信
号中存在噪声电压影响而使比较器输出产生振荡,
2009 年 10 月
表 3 VDD 为 5V,TA 为 25℃时的输出电压值
被测温度 / ℃ -50 -25 0 25 50 75 100 125 150
GS=00 / mV 1299 1168 1034 898 760 619 476 332 183
GS=01 / mV 1955 1767 1567 1365 1159 949 737 521 301
4 自行式节能深耕机解决的主要问题和应 用前景
4.1 耕深问题 耕深是土地耕整过程中重要的参数之一,耕深
浅时存在肥料流失、影响土壤保墒以及难以满足部
引言
汽车温度传感器主要用于检测发动机温度、吸 入气体温度、冷却水温度、燃油温度以及催化温度 等。 目前已实用化的产品主要有热敏电阻式温度传 感器、铁氧体式温度传感器(ON / OFF 型)、金属或半 导体膜空气温度传感器。 由于传统的温度传感器难 于满足多功能化、集成化、智能化控制的要求,现代 汽车正在开发精度更高、响应时间更快的集成温度 传感器。
2 基本应用电路分析
LM94022用作温度的测量及控制, 其输出端往 往 与 比 较 器 或 汽 车 的 微 控 制 器 (ECU) 接 口 , 也 可 接 数字显示温度计和高温报警电路等。 2.1 增加关闭控制功能的电路
LM94022 是 低 功 耗 器 件 , 为 实 现 多 路 温 度 测 量,可采用关闭控制,在断开 VDD 时,OUT 端呈高阻 抗。 可以在 LM94022 的 VDD 端接一个反相器(见图 2,a)或接一个两输入与门来实现关闭(见图 2,b)。 两 者的区别是,前者施加高电平时实现关闭;后者是施 加低电平时实现关闭。
选择,如表 2 所示。用户可根据测温的范围及接口电 路的工作电压的条件来合理选择: 高电平要求大于 (VDD-0.5V);低电平要求小于 0.5V。
ห้องสมุดไป่ตู้
表 2 LM94022 提供的 4 种灵敏度(典型值)
GS1
GS0
0
0
0
1
1
0
1
1
灵敏度典型值 / mV/℃) -5.5 -8.2 -10.9 -13.6
GS=10 / mV 2616 2366 2100 1831 1558 1290 997 711 420
GS=11 / mV 3277 2965 2633 2298 1958 1609 1257 901 593
例如,在 GS=00 时,-25℃时的输出电压为 1168mV, -50℃时 的 输 出 电 压 为 1299mV, 则 其 平 均 灵 敏 度 为-5.24mV/℃;50℃时的输出电压为 760mV,75℃时 的输出电压为 619mV, 则其平均灵敏度为 5.64mV/ ℃。 表 2 中 GS=00 时,灵敏度为-5.5mV/℃。
1 LM94022 结构与性能
LM94022的管脚排列如图 1 所示, 各管脚功能 如表 1 所示。
灵 敏 度 选 择 端 GS0 及 GS1。 LM94022 根 据 GS0、GS1 被 施 加 的 不 同 电 平 有 4 种 灵 敏 度 供 用 户
收 稿 日 期 :2009-07-25 作者简介:王玉群(1975- ),女,实验师,研究生,研究方向:汽车实验 电路与控制技术。
中图分类号: U463.6
文 献 标 识 码 :B
文章编号: 1673-3142(2009)10-0040-03
Analysis to the Circuit of Integrated Temperature Sensor in Automobiles
WANG Yu-qun, LIN Xiang-yang (Department of Mechanical and Electrical Engineering, Hainan University, Danzhou 571737, China) Abstract: Based on the structural characteristics of LM94022 integrated temperature sensor, the temperature sensor control circuit meeting modern automobile requirements is developed, various temperature control circuits are analyzed; the attention points in designing circuits are presented. Key words:LM94022; integrated temperature sensor; electric circuit
