羽毛球、排球场地画法

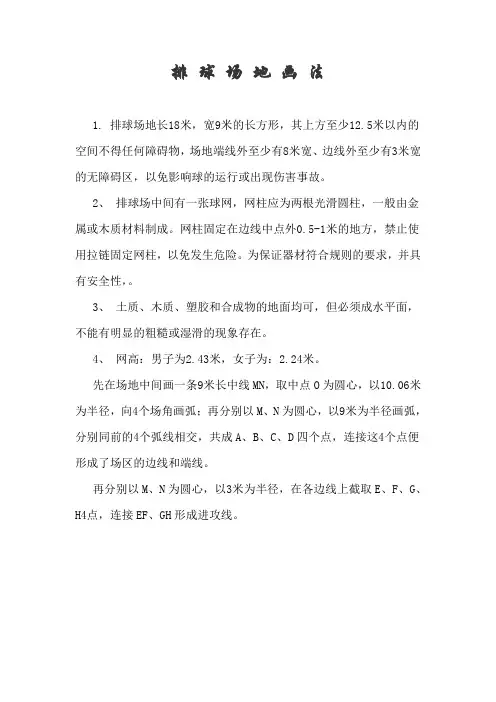

排球场地画法
排球场地画法
1. 排球场地长18米，宽9米的长方形，其上方至少1
2.5米以内的空间不得任何障碍物，场地端线外至少有8米宽、边线外至少有3米宽的无障碍区，以免影响球的运行或出现伤害事故。
2、排球场中间有一张球网，网柱应为两根光滑圆柱，一般由金属或木质材料制成。
网柱固定在边线中点外0.5-1米的地方，禁止使用拉链固定网柱，以免发生危险。
为保证器材符合规则的要求，并具有安全性，。
3、土质、木质、塑胶和合成物的地面均可，但必须成水平面，不能有明显的粗糙或湿滑的现象存在。
4、网高：男子为2.43米，女子为：2.24米。
先在场地中间画一条9米长中线MN，取中点O为圆心，以10.06米为半径，向4个场角画弧；再分别以M、N为圆心，以9米为半径画弧，分别同前的4个弧线相交，共成A、B、C、D四个点，连接这4个点便形成了场区的边线和端线。
再分别以M、N为圆心，以3米为半径，在各边线上截取E、F、G、H4点，连接EF、GH形成进攻线。
A E M G C
B D
F
N
H
O 单位：米
9
3
10.06
例图：
●
●●●
●●
●
●●
●
●
单位：米
场地的检查方法:
10.81
12.73
15.00
20.12
注：丈量中红时以中点计算，其它各线均以外沿计算。
排球场地画法PPT演示课件
场地画法
先在场地中间画一条9米长中线MN，取中点O 为圆心，以10.06米为半径，向4个场角画弧；再分 别以M、N为圆心，以9米为半径画弧，分别同前的4 个弧线相交，共成A、B、C、D四个点，连接这4个 点便形成了场区的边线和端线。
再分别以M、N为圆心，以3米为半径，在各边线 上截取E、F、G、H4点，连接EF、GH形成进攻线。
早期排球场地对比欣赏
排球场地 球网 器材 场地画法
•1
•2
标准场地
国际性比赛要求场地 界线必须是白色。
•3
场地线及区域名称
进攻线
端 线
前 场 区
中线
边线
后 场 区
•4
边线尺寸
1.75M
0.2M
0.15M
0.05m
9M
***场地四周2米（室外至少 3M）无障碍区，从地面至 上至少有7M无障碍空间。0.源自M0.01M柔性钢索
线绳
0.24M
标志带
各0.1M
0.05M
•8
排 球：
周长：65---67CM 重量：260---280克 气压:300克---325克/平方厘米
注:在一次比赛中所用的球,其圆周、重量、气压、 牌号等都必须是统一的。
•9
1、黄牌和红牌：第一裁判员判罚用。 2、司红旗：4名司线员各使用一面，一般为红色，尺寸为 30*30厘米。 3、换人号码牌：比赛换人使用，一般为1-18号。 4、裁判哨：第一裁判员和第二裁判员使用。 5、比分显示牌。 6、排球比赛记录表格。 7、裁判台：长80CM、宽70CM、高110-120CM，高度可 升降。 8、记录台。 9、替补席长凳。 10、捡球员小凳。 11、记录夹、三角尺、复写纸。 12、广播器材。
运动场地的画法及相关资料
得A5、A6点，从A5、A6点分别画直线与E圆相切于E1、E2点， 连接A5E1、A6E2即可。直线A5E1、A6E2与半圆E合成为三分 线。
4. 另一端线画法相同。 O O2 O1 A2 A1
A B B2 B1 31.765 28
5. 边线：连接A1B1和A2B2即可，A1B1=A2B2=28米。 6. 中线：分别取A1B1和A2B2的中点，得O1、O2两点，连接O1O2
即可。A1O1=A2O2=O1B1=O2B2=14米。 A1 A A2 O1 O O2 B1 B B2 C D
2、 排球场中间有一张球网，网柱应为两根光滑圆柱，一般由金属或 木质材料制成。网柱固定在边线中点外0.5-1米的地方，禁止使用 拉链固定网柱，以免发生危险。为保证器材符合规则的要求，并 具有安全性，建议购买正规厂家生产的产品。
3、 土质、木质、塑胶和合成物的地面均可，但必须成水平面，不能 有明显的粗糙或湿滑的现象存在。
3、 端线：从A点向O点量3米得K点，以K点为圆心，以5米为半径在 A点的两侧画弧，再以A点为圆心，以4米为半径，分别在A点的 两侧画弧与前两弧相交，画直线连接两交点并向两侧延长4.5米， 分别得A1、A2点，线段A1A2为排球场地得端线。
4、 另一侧端线的画法相同。
O O2 O1 A2 A1 A B B2 B1 20.125米 18 9米
2. 助跑道长至少40米，跑道线宽5厘米。 3. 起跳板长1.21—1.22米、宽0.2米、厚0.1米，埋在地下，表面与

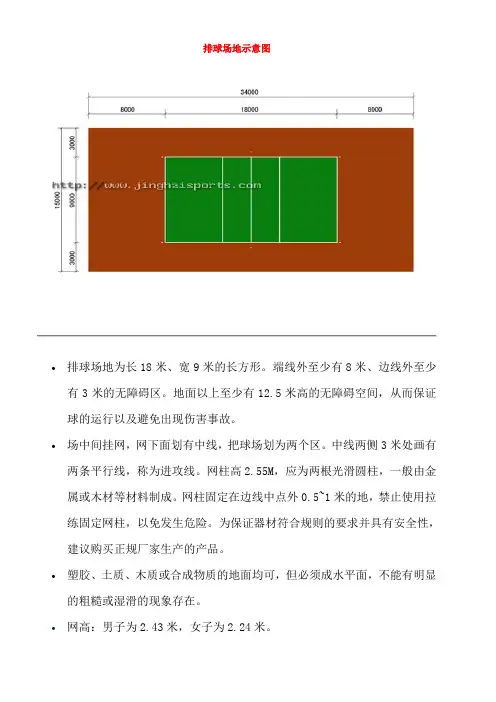

排球、羽毛球场示意图
排球场地示意图
∙排球场地为长18米、宽9米的长方形。
端线外至少有8米、边线外至少有3米的无障碍区。
地面以上至少有12.5米高的无障碍空间，从而保证球的运行以及避免出现伤害事故。
∙场中间挂网，网下面划有中线，把球场划为两个区。
中线两侧3米处画有两条平行线，称为进攻线。
网柱高2.55M，应为两根光滑圆柱，一般由金属或木材等材料制成。
网柱固定在边线中点外0.5~1米的地，禁止使用拉练固定网柱，以免发生危险。
为保证器材符合规则的要求并具有安全性，建议购买正规厂家生产的产品。
∙塑胶、土质、木质或合成物质的地面均可，但必须成水平面，不能有明显的粗糙或湿滑的现象存在。
∙网高：男子为2.43米，女子为2.24米。
长度为13.40米，双打场地宽为6.10米，单打场地宽为5.18米。
球场上各条线宽均为4厘米，丈量时要从线的外沿算起。
球场界限最好用白色、黄色或其它易于识别的颜色画出。

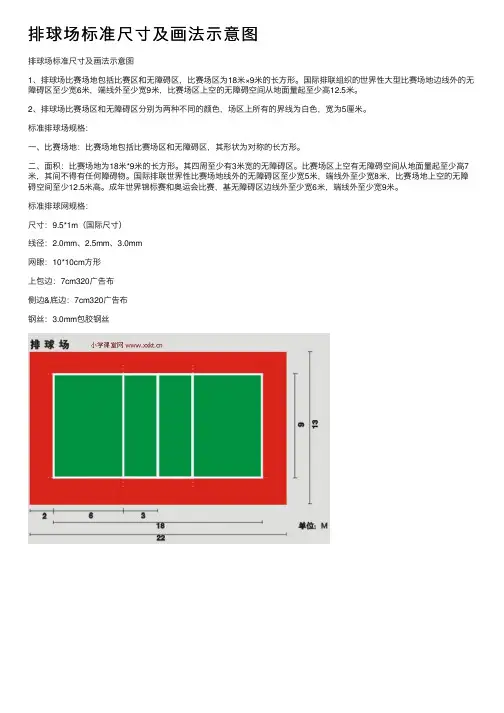

排球场标准尺寸及画法示意图
排球场标准尺⼨及画法⽰意图排球场标准尺⼨及画法⽰意图1、排球场⽐赛场地包括⽐赛区和⽆障碍区，⽐赛场区为18⽶×9⽶的长⽅形。
国际排联组织的世界性⼤型⽐赛场地边线外的⽆障碍区⾄少宽6⽶，端线外⾄少宽9⽶，⽐赛场区上空的⽆障碍空间从地⾯量起⾄少⾼12.5⽶。
2、排球场⽐赛场区和⽆障碍区分别为两种不同的颜⾊，场区上所有的界线为⽩⾊，宽为5厘⽶。
标准排球场规格：⼀、⽐赛场地：⽐赛场地包括⽐赛场区和⽆障碍区，其形状为对称的长⽅形。
⼆、⾯积：⽐赛场地为18⽶*9⽶的长⽅形。
其四周⾄少有3⽶宽的⽆障碍区。
⽐赛场区上空有⽆障碍空间从地⾯量起⾄少⾼7⽶，其间不得有任何障碍物。
国际排联世界性⽐赛场地线外的⽆障碍区⾄少宽5⽶，端线外⾄少宽8⽶，⽐赛场地上空的⽆障碍空间⾄少12.5⽶⾼。
成年世界锦标赛和奥运会⽐赛，基⽆障碍区边线外⾄少宽6⽶，端线外⾄少宽9⽶。
标准排球⽹规格：尺⼨：9.5*1m（国际尺⼨）线径：2.0mm、2.5mm、3.0mm⽹眼：10*10cm⽅形上包边：7cm320⼴告布侧边&底边：7cm320⼴告布钢丝：3.0mm包胶钢丝⼀、⽐赛场地：⽐赛场地包括⽐赛场区和⽆障碍区，其形状为对称的长⽅形。
⼆、⾯积：⽐赛场区为18⽶×9⽶的长⽅形。
其四周⾄少有3⽶宽的⽆障碍区。
⽐赛场区上空有⽆障碍空间从地⾯量起⾄少⾼7⽶，其间不得有任何障碍物。
国际排联世界性⽐赛场地边线外的⽆障碍区⾄少宽5⽶，端线外⾄少宽8⽶，⽐赛场地上空的⽆障碍空间⾄少12.5⽶⾼。
成年世界锦标赛和奥运会⽐赛，基⽆障碍区边线外⾄少宽6⽶，端线外⾄少宽9⽶。
三、⽐赛场地的地⾯：1、场地的地⾯必须平坦、⽔平，并且划⼀。
场地的地⾯不得有任何能伤害队员的隐患。
不得在粗糙、湿或滑的场地上进⾏⽐赛。
国际排联世界性⽐赛场地的地⾯只能是⽊质或合成物质的。
任何地⾯都必须事先经国际排联验准。
2、室内⽐赛场地的地⾯必须是浅⾊。
国际排联世界性⽐赛场地界线为⽩⾊。
《排球场地画法》课件
宽度：排球场地的线条宽度通常 为5厘米，便于运动员和裁判员识 别。
添加标题
添加标题
添加标题
添加标题
颜色：排球场地的线条颜色通常 为白色或黄色，便于运动员和裁 判员识别。
材质：排球场地的线条材质通常 为丙烯酸涂料或聚氨酯涂料，具 有良好的耐磨性和耐候性。
排球场地画法的标准和规范
场地尺寸：长18米，宽9米
绘制自由人区：将场地分为 自由人区和非自由人区
添加标题
添加标题
添加标题
添加标题
绘制中线：将场地分为两个 半场
添加标题
绘制端线：将场地分为前后 两个区域
添加标题
绘制标志线：将场地分为标 志区和非标志区
绘制发球线：将场地分为发 球区和接发球区
绘制球网和网柱
• 确定球网高度：男子2.44米，女子2.24米 • 确定球网宽度：9米 • 确定球网长度：18米 • 确定球网颜色：白色 • 确定球网材质：尼龙或其他合成材料 • 确定球网柱高度：2.55米 • 确定球网柱材质：金属或其他坚固材料 • 确定球网柱颜色：白色或其他与场地颜色协调的颜色 • 确定球网柱安装位置：场地两侧，距离边线1米处 • 确定球网柱固定方式：螺栓或其他牢固方式 • 确定球网与球网柱的连接方式：绳索或其他牢固方式 • 确定球网与球网柱的间距：10厘米 • 确定球网与球网柱的连接点：球网柱顶部 • 确定球网与球网柱的连接方式：绳索或其他牢固方式 • 确定球网与球网柱的连接点：球网柱顶部 • 确定球网与球网柱的连接方式：绳索或其他牢固方式 • 确定球网与球网柱的连接点：球网柱顶部 • 确定球网与球网柱的连接方式：绳索或其他牢固方式 • 确定球网与球网柱的连接点：球网柱顶部 • 确定球网与球网柱的连接方式：绳索或其他牢固方式 • 确定球网与球网柱的连接点：球网柱顶部
国际排球场标准尺寸及画法示意图
国际排球场标准尺寸及画法示意图排球场标准尺寸米端线外至少宽9米比赛场区上空的无障碍空间从地面量起至少高1252排球场比赛场区和厘米
国际排球场标准尺寸及画法示意图
排球场标准尺寸：
1、排球场比赛场地包括比赛区和无障碍区，比赛场区为18米×9米的长方形。国际排联组织的世界性大型比赛场地边线外的无障碍区至少宽6米，端线外至少宽9米，比赛场区上空的无障碍空间从地面量起至少高12.5米。
排球场标准尺寸及画法示意图
排球场尺度尺寸及画法示意图1、排球场角逐场地包含角逐区和无障碍区，角逐场区为18米×9米的长方形。
国际排联组织的世界性大型角逐场地边线外的无障碍区至少宽6米，端线外至少宽9米，角逐场区上空的无障碍空间从地面量起至少高12.5米。
2、排球场角逐场区和无障碍区分别为两种分歧的颜色，场区上所有的界线为白色，宽为5厘米。
尺度排球场规格：一、角逐场地：角逐场地包含角逐场区和无障碍区，其形状为对称的长方形。
二、面积：角逐场地为18米*9米的长方形。
其四周至少有3米宽的无障碍区。
角逐场区上空有无障碍空间从地面量起至少高7米，其间不得有任何障碍物。
国际排联世界性角逐场地线外的无障碍区至少宽5米，端线外至少宽8米，角逐场地上空的无障碍空间至少12.5米高。
成年世界锦标赛和奥运会角逐，基无障碍区边线外至少宽6米，端线外至少宽9米。
尺度排球网规格：尺寸：9.5*1m（国际尺寸）线径：2.0mm、2.5mm、3.0mm网眼：10*10cm方形上包边：7cm320广告布侧边&底边：7cm320广告布钢丝：3.0mm包胶钢丝要求：一、角逐场地：角逐场地包含角逐场区和无障碍区，其形状为对称的长方形。
二、面积：角逐场区为18米×9米的长方形。
其四周至少有3米宽的无障碍区。
角逐场区上空有无障碍空间从地面量起至少高7米，其间不得有任何障碍物。
国际排联世界性角逐场地边线外的无障碍区至少宽5米，端线外至少宽8米，角逐场地上空的无障碍空间至少12.5米高。
成年世界锦标赛和奥运会角逐，基无障碍区边线外至少宽6米，端线外至少宽9米。
三、角逐场地的地面：1、场地的地面必须平坦、水平，而且划一。
场地的地面不得有任何能伤害队员的隐患。
不得在粗糙、湿或滑的场地上进行角逐。
国际排联世界性角逐场地的地面只能是木质或合成物质的。
任何地面都必须事先经国际排联验准。
2、室内角逐场地的地面必须是浅色。
国际排联世界性角逐场地界线为白色。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
排球场画法：
1. 根据场地的方位、形状，在合适的位置上先画出9m的中线。
2.以中线的一端点为圆心，9m长为半径，在中线两侧的假想边线上各画一段
弧。
然后以中线的另一端为圆心，以12.72m（半场对角线的长度）为半径，分别在中线两侧画弧与以上两个弧相交，两个交点便是一条边线的两个端点。
连结四个端点，便是9m×18m的排球场。
3.以边线和中线的交点为圆心，以3m长为半径，于中线两侧画弧与边线相
交，得两个交点。
再用同样方法，在另一边线上画弧，得两个交点。
分别在中线两侧各连结两个交点，便是球场上的进攻线。
4.球场所有的线宽5cm，线的宽度包括在球场面积之内，因此，在画中线时，
应沿着丈量线内沿来画。
但画中线时必须注意，应在中线丈量线的两侧以
2.5cm画出中线5cm的宽度。
5.球网柱要安排在边线外，离边线至少50cm。
球网必须挂在中线的垂直上空。
羽毛球场画法：
1、中线 : 画中线,并取中心点,这条13·40米线应把长方形场地宽平分成两半,它得1/2处便是中心点0。
从o点向纵轴线得两个方向各量6.7米,即为场地得中线,a、b在中线得端点。
2、端线 : 过a和b各作一条垂直中线得直线,从a和b各向直线两端量出3.05米得距离,分别得出c、d和e、f四点。
使cd和ef这两条线得外缘分别通过a 和b,cd和ef即是球场得端线,也是单打场地得后发球线。
连接ce和df,并使其外缘通过c、e、d、f,ce和df即为双打场地得两条边线。
3、单打场地得两条边线 : 从双打场地得四个顶点c、d、e、f分别向端线内量0.46米,找出g、h、i、j四点,这就是单打场地得四个顶点。
连接g、j和h、i即为单打比赛得两条边线。
同样,这两条线得外缘分别通过g、j和h、i。
4、双打比赛得后发球线: 从双打场地得四个顶点c、d、e、f分别向边线内量0.76米,找出k、l、m、n四点,用直线连接k、l、连接n、m,这两条线即为双打比赛得后发球线。
5、前发球线: 从双打场地得四个顶点c、d、e、f分别向边线内量出4.68米,找出p、q、r、s四点,连接p、q并使直线外缘通过p、q,连接r、s并使直线外缘通过r、s,就画出pq和rs两条前发球线。
6、检验标准 :一块羽毛球比赛场地能否画得标准,关键是要找准场地四个顶点c、d、e、f得位置。
检验得方法,是用钢尺测量场地两条对角线cf和de得长度。
标准场地cf和de得长度均为14.723米。
