建筑识图与构造整本知识点复习第一章制图基本知识1.常用绘图工具:图板、丁字尺、三角板、比例尺、曲线板；常用绘图仪器: 圆规、分规、绘图笔；常用绘图用品: 图纸、绘图铅笔、墨水、橡皮、模板、软毛刷等。
2.一副三角板有两个: 一副由45°、45°、90°构成, 一副由30°、60°、90°构成。
3.比例尺又称三棱尺, 一般刻有六种不一样旳刻度。
4.最常使用旳绘图笔是绘图墨水笔, 又称为针管笔。
5.图纸有绘图纸和描图纸两种, 后者又称为硫酸纸, 是作为复制蓝图旳底图旳图纸。
6、绘图铅笔中“B”表达软铅芯, “H”表达硬铅芯。
7、图纸图幅及图框尺寸: A0: 841mm×1189 mm（宽×长）；A1: 594 mm×841 mm（宽×长）；A2: 420 mm×594 mm（宽×长）；A3: 297 mm×420 mm（宽×长）；A4: 210 mm×297 mm（宽×长）。
8、图线旳画法:1）在同一张图纸内, 相似比例旳图样选用相似旳线宽组。
2）互相平行旳图线, 其间隙不不不小于其中旳粗线宽度, 且不不不小于0.7mm。
3）虚线、点画线旳线段长度和间隔, 应各自相等, 在较小旳图形中, 点画线可以用实线替代。
4）点画线旳两端不应是点, 而是线段；点画线与点画线或其他线交接处也应是线段。
5）虚线与虚线或者其他线交接时, 应是线段交接而不是空白处交接；虚线为实线旳延长线时, 不得与实线连接。
6）图线不得与文字、数字或者符号重叠混淆, 不可防止时应保证文字等旳清晰。
9、中文旳书写才采用长仿宋体。
10、书写长仿宋体时, 应注意: “横平竖直, 起落分明, 笔锋满格, 布局均匀”。
11、数字和字母旳书写有斜体和直体两种, 当与中文混写时, 应为直体。
斜体字旳宽度和高度应与直体相等, 倾斜度为逆时针向上倾斜75°。
建筑工程制图与识图复习题
建筑工程制图与识图复习题建筑工程制图与识图复习题建筑工程制图是建筑设计的重要环节，它通过图纸的形式将设计师的构思转化为可视化的表达。
在建筑工程制图中，识图是一项必备的技能，它要求我们能够准确地理解和解读图纸上的各种符号和标记。
本文将介绍建筑工程制图的基本知识和一些常见的识图复习题。
一、建筑工程制图的基本知识1. 建筑平面图：建筑平面图是建筑工程中最常见的图纸，它展示了建筑物在水平方向上的布局和分隔。
在平面图中，我们可以看到房间的位置、大小和功能，以及墙体、门窗等建筑元素的位置和尺寸。
2. 建筑立面图：建筑立面图展示了建筑物在垂直方向上的外观和结构。
它可以显示建筑物的高度、立面材料、窗户和门的位置等信息。
3. 剖面图：剖面图是建筑物的垂直切面图，它展示了建筑物内部的结构和构造。
剖面图可以帮助我们理解建筑物的空间布局、层高、楼板厚度等信息。
4. 建筑细部图：建筑细部图展示了建筑物中的一些关键细节，如墙体连接、窗户细节、楼梯设计等。
它们通常以放大的形式呈现，以便更清晰地展示细节。
二、识图复习题1. 请根据以下平面图，判断该建筑物的功能和主要房间的位置。
（插入一张平面图）答案：根据平面图可以看出，该建筑物是一所学校。
主要房间的位置包括教室、图书馆、实验室、办公室等。
2. 请根据以下立面图，判断该建筑物的外观特点和结构材料。
（插入一张立面图）答案：根据立面图可以看出，该建筑物的外观特点是现代简约风格，采用了大面积的玻璃幕墙和金属材料。
这种设计风格给人一种开放、明亮的感觉。
3. 请根据以下剖面图，判断该建筑物的楼层高度和楼板厚度。
（插入一张剖面图）答案：根据剖面图可以看出，该建筑物的楼层高度为3米，楼板厚度为0.2米。
4. 请根据以下细部图，判断该建筑物的墙体连接方式和窗户设计。
（插入一张细部图）答案：根据细部图可以看出，该建筑物的墙体采用了悬挂式连接方式，窗户设计为推拉窗。
通过以上识图复习题，我们可以加深对建筑工程制图的理解和应用。
建筑装饰制图与识图复习资料
房屋是供人们日常生产、生活和工作的主要场所，是人类生存和发展的物质基础。
一幢房屋是由基础、墙或柱、楼（地）面、楼梯、屋面、门窗等组成。
1.基础基础是房屋埋在地面以下的最下方的结构体。
它承受着房屋的全部荷载，并把这些荷载传给地基。
2.墙或柱墙或柱是房屋的垂直承重构件，它承受屋顶、楼层传来的各种本实务学习采用启发引导式教学法和工程形体序列导入法相结合的教学方法。
该方法直观明了，不枯燥，学生容易理解，既掌握了理论，又结合了实际，比以往的教学方法效果好。
风施工图、电气施工图、装饰装修透视效果图、装饰装修施工图。
1.3 基本制图标准1.3.1图纸幅面规格1.图纸副面规格图纸幅面是指图纸的大小。
绘制图样时，图纸幅面及图框尺寸，应符合下表。
图纸以短边作为垂直边称为横式，以短边作为水平边称为立式。
A0～A3图纸宜横式使用，必要时，也可立式使用。
图纸的长边可加长，但应符合国家制图标准规定；但短边一般不应加长。
在一个工程设计中，每个专业所使用的图纸，一般不宜多于两种幅面（不含目录及表格所采用的A4幅面）。
2.标题栏与会签栏每张图纸都应在图框的右下角设置标题栏（简称图标）。
它用以填写设计单位名称、工程名称、图名、图号、设计编号，以及设计人、制图人、校对人、审核人的签名和日期等。
标题栏应根据工程需要选择确定其尺寸、格式及分区，一般按下图的格式绘制。
需要会签的图纸，还应在图框外的左上角画出会签栏。
会签栏按下左图格式绘制，栏内填写会签人员所代表的专业、姓名、日期（年、月、日）。
1.3.2图线图线是构成图形的基本元素，在建筑工程图中，为了表达工程图样的不同内容，并使图中主次分明，绘图时必须采用不同的线型和线宽来表示设计内容。
1.图线的种类及用途建筑工程图常用的图线有实线、虚线、单点长画线、双点长画线、折断线和波浪线等，其中有些图线还有粗、中、细之分。
各类图线的线型、线宽及一般用途见书。
2.图线的画法要求（1）在《房屋建筑制图统一标准》中规定，图线的宽b，宜从下列线宽系列中选取：2、0mm、1、4mm、1、0mm、0、7mm、0、5mm、0、35mm。
建筑制图与识图考试题与答案
建筑制图与识图考试题与答案一、单选题（共50题，每题1分，共50分）1、建筑物的墙体根据其受力特征分为承重墙和（）。
A、非承重墙B、高层C、墙面D、多层正确答案：A2、标高符号应该用（）三角形表示。
A、任意B、不等边C、等腰直角D、等边正确答案：C3、在建筑平面图上不能看到（）oA、门窗的高度B、内墙位置C^地坪标高D、门洞宽度正确答案：A4、绘制指北针的尾部宽度为（）mm。
A、5B、3C、4D、6正确答案：B5、施工图文件内容编排顺序依次为：封面，图纸目录，（）,图纸，工程预算书，材料样板及做法表等。
A、扉页B、设计及施工说明C＞序言D、中缝正确答案：B6、长仿宋字的宽度为10毫米，那么字高为（）mm oA、10B、7C>14D、20正确答案：C7、每个图样一般都是由（）种宽度的图线组成。
A、2B、1C、3D、4正确答案：C8、图号应从（）开始编制。
A、3B、1C、0D、2正确答案：B9、三面投影图的特点是（）。
A、度量性差B、符合视觉习惯C、立体感强D、没有立体感，但是尺寸可以度量正确答案：D10、指北针符号，圆用细实线绘制，圆的直径正确的是（）。
A、25mmBs20mmC>24mmD、22mm正确答案：C11、要查阅顶棚上的装饰图形，一般从（）中查得。
A、装饰剖面图B、装饰平面图C、吊顶平面图D、装饰立面图正确答案：C12、用1：50比例绘图，实际尺寸10M,图纸尺寸是（）oA^400mmB、200mmC^100mmD、300mm正确答案：B13、识读图纸时，通过（）看各专业施工图纸有多少张，图纸是否齐全。
A、图纸目录B、平面图C、立面图D、设计说明正确答案：A14、完全对称的立面图，可只画一半，在对称轴处加绘（）oA、对称符号B、直径符号C、省略符号D、连续编号正确答案：A15、立面图不能按（）方式命名。
A、朝向B、色彩C、轴线D、主入口正确答案：B16、绘图用三角板有（）种。
建筑制图与识图复习题要点

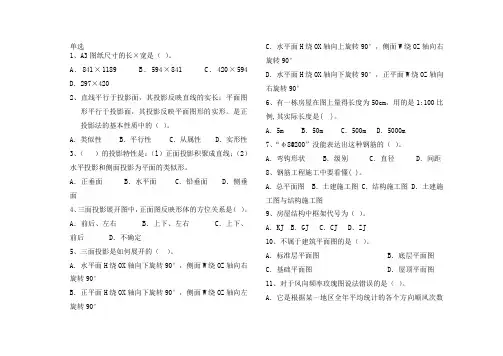

单选1、A3图纸尺寸的长×宽是（）。
