地下室防水工程质量问题处理
地下室防水工程质量问题处理
一、防水混凝土施工缝渗漏水
1、现象
施工缝处混凝土松散，骨料集中，接槎明显，沿缝隙处渗漏水。
2、原因分析
1）、施工缝留的位置不当。
2）、在支模和绑钢筋过程中，掉入缝内的杂物没有及时清除。
浇筑上层混凝土后，在新旧混凝土之间形成夹层。
3）、在浇筑上层混凝土时，未按规定处理施工缝，上、下层混凝土不能牢固粘结。
4）、钢筋过密，内外模板距离狭窄，混凝土浇捣困难，施工质量不易保证。
5）、下料方法不当，骨料集中于施工缝处。
6）、浇筑地面混凝土时，因工序衔接等原因造成新老接槎部位产生收缩裂缝。
3、治理
1）、根据渗漏、水压大水情况，采用促凝胶浆或氰凝灌浆堵漏。
2）、不渗漏的施工缝，可沿缝剔成八字形凹槽，将松散石子剔除，刷洗干净，用水泥素浆打底，抹1：2.5水泥砂浆找平压实。
二、防水混凝土裂缝渗漏水
1、现象
混凝土表面有不规则的收缩裂缝且贯通于混凝土结构，有渗漏水现
2、原因分析
1）、混凝土搅拌不均匀，或水泥品种混用，收缩不一产生裂缝。
2）、设计中，对土的侧压力及水压作用考虑不周，结构缺乏足够的刚度。
3）、由于设计或施工等原因产生局部断裂或环形裂缝。
3、治理
1）、采用促凝胶浆或氰凝灌浆堵漏。
2）、对不渗漏的裂缝，可用灰浆或用水泥压浆法处理。
3）、对于结构所出现的环形裂缝，可采用埋入式橡胶止水带、后埋式止水带、粘贴式氯丁胶片以及涂刷式氯丁胶片等方法。
三、管道穿墙（地）部位渗漏水
1、现象
常温管道、热力管道以及电缆等穿墙（地）时与混凝土脱离，产生裂缝漏水。
2、原因分析
1）、穿墙（地）管道周围混凝土浇筑困难，振捣不密实。
2）没有认真清除穿墙（地）管道表面锈蚀层，致使穿墙（地）管道不能与混凝土粘结严密。
3）、穿墙（地）管道接头不严或用有缝管，水渗入管内后，又从管内流出。
4）在施工或使用中穿墙（地）管道受振动松动，与混凝土间产生缝
5）热力管道穿墙部位构造处理不当，致使管道在温差作用下，因往
返伸缩变形而与结构脱离，产生裂缝。
3、治理
1）、对于水压较小的常温管道穿墙（地）渗漏水采用直接堵漏法处理：
沿裂缝剔入成八字形边坡沟槽，采用水泥胶浆将沟槽挤压密实，达到
强度后，表面做防水层。
2）对于水压较大的常温管道穿墙（地）渗漏水采用直接堵漏法处理：
沿裂缝剔入成八字形边坡沟槽，挤压水泥胶浆同时留设线孔或钉孔，
使漏水顺孔眼流出。
经检查无渗漏后，沿沟槽抹素浆、砂浆各一道。
待其有强度后再按1）堵塞漏水孔眼，最后再把整条裂缝做好防水层。
3）、热力管道穿内墙部位出现渗漏水时，可将穿管孔眼剔大，采用埋
设预制半圆混凝土套管进行处理。
4）、热力管道穿内墙部位出现渗漏水，修复时需将地下水位降至管道标高以下，用设置胶止水套的方法处理。
地下室防水工程质量通病及防治措施
地下室防水工程质量通病及防治措施3.1混凝土墙裂缝漏水1.现象混凝土墙面出现垂直方向为主的裂缝。
有的裂缝因贯穿而漏水。
2.原因分析(1)地下室墙体发生裂缝的主要原因是混凝土收缩与温差应力大于混凝土的抗拉强度。
(2)收缩裂缝与混凝土的组成材料配合比有关；与水、砂、石、外加剂、掺合料质量有关；与施工时计量、养护也有关。
(3)设计不当，地下墙体结构长度超过规范允许值。
3.防治措施(1)墙外没有回填土，沿裂缝切槽嵌缝并用氰凝浆液或其它化学浆液灌注缝隙，封闭裂缝。
(2)严格控制原材料质量，优化配合比设计，改善混凝土的和易性，减少水泥用量。
(3)设计时应按设计规范要求控制地下墙体的长度，对特殊形状的地下结构和必须连续的地下结构，应在设计上采取有效措施。
(4)加强养护，一般均应采用覆盖后的浇水养护方法，养护时间不少于规范规定。
同时还应防止气温陡降可能造成的温度裂缝。
3.2施工缝漏水1.现象沿施工缝渗漏水。
对施工缝留置、处理不当。
3.防治措施(1)选择好接缝的形式，见图2-1。
(2)处理好接缝：拆模后随即用钢丝板刷将接缝刷毛，清除浮浆，扫刷干净，冲洗湿润。
在混凝土浇筑前，在水平接缝上铺设1：2.5水泥砂浆25mm左右。
浇筑混凝土须细致振捣密实。
(3)平缝表面洗刷干净，将橡胶止水条的隔离纸撕掉，居中粘贴在接缝上，见图2-1(c)。
搭接长度不少于50mm。
随后即可继续浇筑混凝土。
(4)沿漏水部位可用氰凝、丙凝等灌注堵塞一切漏水的通道，再用氰凝浆涂刷施工缝内面，宽度不少于600mm。
图2-1 施工缝接缝形式1—底板；2—墙板；3—橡胶止水条3.3变形缝漏水1.现象地下室沿变形缝处漏水。
(1)埋入式止水带没有铺好，固定不当，有的接头处脱胶。
(2)后埋式止水带没有处理好而渗漏水。
3.防治措施(1)采用埋入式橡胶止水带，质量必须合格，搭接接头要锉成斜坡毛面，用XY-401胶粘压牢固。
止水带在转角处要做成圆角，且不得在拐角处接槎。
地下工程防水技术规范地下室防水施工中的常见问题与解决方案
地下工程防水技术规范地下室防水施工中的常见问题与解决方案地下工程防水是确保地下室结构安全、保持室内干燥的关键步骤。
然而，在地下室防水施工过程中，常常会遇到各种问题，例如施工不规范、材料选用不当等。
本文将介绍地下室防水施工中常见的问题，并提供解决方案，以帮助确保地下工程的防水效果。
1. 地下室预备工作不到位问题：地下室预备工作包括地基处理、清理坑内杂物等。
如果这些工作做得不到位，将影响后续的防水施工效果。
解决方案：在进行防水施工前，一定要做好地基处理工作，确保地基平整、没有明显的松散、潮湿等问题。
同时，清理坑内的杂物，保持施工环境整洁。
2. 防水材料选用不当问题：地下室防水材料的质量将直接影响到防水效果的持久性。
如果选用了劣质的防水材料，容易导致渗漏问题。
解决方案：在选择防水材料时，应选择耐久性好、抗渗漏性强的材料。
同时，结合具体的地下室结构和用途，选择适合的防水材料，如聚合物防水涂料、水泥基防水涂料等。
3. 防水层施工不均匀问题：防水层施工不均匀会导致局部厚度不足或出现空鼓，从而影响整个防水层的效果。
解决方案：在进行防水层施工时，一定要确保施工均匀、厚度一致。
可使用专业的涂刷工具或者辅助设备，如喷涂机等，以确保防水层的均匀施工。
4. 防水层与地下室结构连接处处理不当问题：地下室结构与防水层的连接处是容易渗漏的区域。
如果处理不当，将导致水从接缝处渗入地下室内。
解决方案：在施工过程中，应特别注重地下室结构与防水层的连接处处理。
可使用专门的密封胶进行填充，确保接缝处的密封性。
5. 施工过程中忽略防水细节问题：地下室防水施工中的一些细节容易被忽略，如管道穿越、井口处理等。
这些细节的疏漏可能导致渗漏问题。
解决方案：在进行地下室防水施工时，要注重各个细节的处理。
例如，管道穿越时应使用专门的防水套管，并进行密封。
井口处理时应设置防水挡水板等。
6. 施工人员技术不过关问题：地下室防水施工需要技术娴熟的施工人员进行操作，如果施工人员技术不过关，容易导致施工质量不合格。

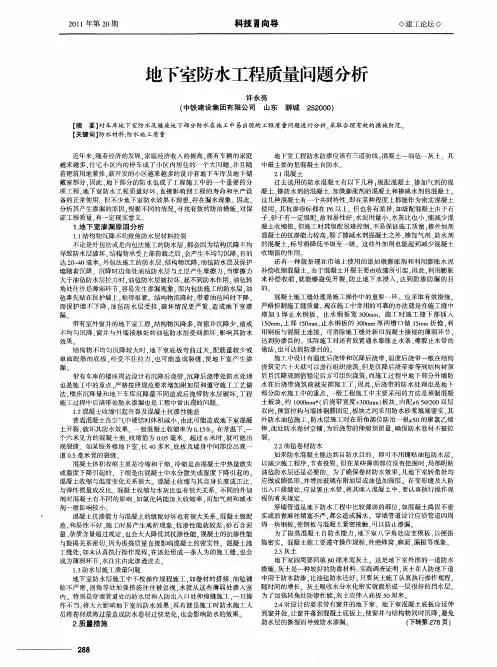

地下室防水工程质量问题分析
地下 室工程 防水防渗应该有三道防线 ： 混凝土一油毡一灰土 。其
中最主要 的是混凝土 自防水 ２１ ．混凝土 过去选用 的防水混 凝土有 以下几种 ： 级配混凝土 、 掺加气剂 的混 凝 土 、 防水剂 的混凝土 、 掺 加微膨胀剂的混凝土和掺减水剂的混凝土 这几种混凝土有一个共 同特性 ． 即在某种程度上都能作为密实混凝土 使用 。 其抗渗指标都在 Ｐ ６以上 。 但也各有差异 ， 如级配混凝土由于石 子、 砂子有一定 级配 ， 和易性好 ， 故 水泥用量小 ， 水灰 比也小 ， 能减少混 １ 下 室 渗 漏 原 因 分 析 ． 地 凝土收缩值 。 但施工时其级 配很难控制 ， 不易保证施工质量 ： 掺外加剂 混凝土的抗 渗能力较高 ． 了掺减水剂混凝土之外 ， 除 掺加气剂 、 防水剂 １ 结构物沉降不 均致使 防水层材料拉裂 ． １ 标号将 降低半级至一级 。这些外加剂也能起到减少混凝土 不论是外包法或是 内包法施工 的防水层 ． 都会 因为结构沉 降不均 的混凝土 ． 导致防水层破坏。 结构物承受 上部荷载之后 。 会产生不均匀沉降 ， 有的 收缩值的作 用 还有一种就是 现在市场上使用 的添加微膨胀剂 和利 用膨胀水泥 达 ２～Ｏ ０ ４ 毫米。 外包法施工 的防水层 ， 结构物沉降 ， 油毡防水层及保护 因此 ． 利用膨胀 墙随着沉降。沉降时边 角处油毡 防水层与土层产生摩擦力 ． 当摩擦力 补偿收缩混凝 土 由于混凝 土开裂 主要 由收缩所引起 ． 就 防止 地下水浸入 ． 到防渗 防漏 的 目 达 大于油毡防水层拉力时 ， 防水层被拉坏 ． 油毡 起不到防水作用。 油毡转 来补偿 收缩 ． 能够避免 开裂 ， 角处往往是薄弱环节 ， 容易发生渗漏现象 。 内包法施工的防水层 ， 而 油 的 。 混凝 土施工缝处理是施工操作中的重要一环 应采取有效措施 ． 毡事先贴在保护墙 上 ， 粘得很 紧。结构物沉降时 ， 带着油毡 同时下 降 ， 现在施工 中常用的可靠的办法就 是在施工缝 中 而保护墙 不下 降 ． 油毡 防水 层受拉 ． 破坏情 况更 严重 ， 造成地 下室渗 严格控制施工缝质量 增加 ３厚止水 钢板 ．止 水钢 板宽 ３ ０ ０ ｍｍ．施工 时施 工缝 下部 捕入 漏。 ５ｍｍ， 上部 １０ ｍ． ５ ｒ 止水钢板 的 ３ ０ ｍ厚 两檐 Ｖ做 １ｍｍ折檐 ． ａ ０ｍ Ｉ ５ 利 带有室外 窗井 的地下室工程 ． 结构物沉降多 ． 而窗井沉降少 ， 造成 １ ０ 不均匀沉降 ． 窗井 与外墙接触处 的油毡防水层受 到损 坏 ． 影响其 防水 用钢板与混凝 土连接 ．可消除施工缝处新 旧混凝土接槎 的薄弱环节 ． 达到防渗 目的。实际施工时还有放置遇水膨胀止水条 、 橡胶止水带 的 效果 。 结构物不均匀 沉降较大时 ． 下室底板弯 曲过 大 ， 地 配筋量较 少或 做法 ． 也可达 到防渗 目的 施工中设计有温度后浇带和沉降后浇带 ． 温度后浇带一般在结构 单面 配筋 的底板 ， 经受不 住拉力 ． 也可能造 成裂缝 ， 地下 室产生渗 使 浇筑完六十天就 可以进行组织浇筑 ． 但是沉降后浇带要等到结构封顶 漏。 而施工过程 中地下部分外墙 防 带有车库的楼座周边设计有沉降后浇带 ． 沉降后浇带处 防水 处理 后且沉降观测值稳定后方可组织浇筑 ． 因此 ， 后浇带 的防水处理也是地下 也是施工中的重点 ． 格按照规范要求增加附加层和遵守施工工 艺做 水在后浇带浇筑前 就安排施工 了． 严 一般工程施工中主要采用 的方法是预制混凝 法， 楼座沉降量 和地 下车库沉降量 不同造成后浇带 防水层破坏 ． 工程 部分防水施 工中的重点 ． 土板块 ， １０ ｍ （ 浇带宽度 ＋ ０ ｍ 板块 ， 约 ０ ０ ｍ＊ 后 ３ ０ ｍ） 内配 ．＠２ ０双层 ６５ ０ 施工过程中后浇带处 防水渗漏也是工程 中常出现的问题 双向 ． 预留拉钩 与墙体钢筋 同定 ． 板块之间采用防水砂浆填塞密实 ． 其 １ ． ２混凝 土收缩 引起开裂及混凝土抗渗性能差 防水层施工 时在 阴角部位 防治一 根￣ ０的聚氯 乙烯 ５ 普通混凝土在空气 中硬结时体积减小 ． 由此可能造成地下室混凝 外防水油毡施工 ． 此处 防水卷材空铺 ． 为后浇带的伸缩预留量 ． 确保防水卷材不被拉 土开裂 ， 破坏其 防水效果 。一般混凝 土收缩率为 ０１％。在常温下 ， ．５ 一 棒 ， 个六米见方 的混凝土池 ． 收缩值 为 ０ ５毫米 超过 ６ 时 ， ． ０ 米 就可能 出 裂 。 ２２油毡 卷 材 防 水 ． 现裂缝。如某 服务楼地下室 ， ４ 多米 ． 长 Ｏ 底板及墙身 中间部位 出现一 如果 防水混凝土能达到 自防水 目的 ．即可不用铺贴油毡防水层 ． 道 ０５毫米 宽 的裂 缝 ． 节省投资 。 但在某些薄弱部位没有把握时 ． 部附贴 局 混凝土体积收缩主要是冷缩 和干缩 冷缩是 由混凝土中热量散失 以减少施 工程序 ． 凡地下室转角处均 或温度下降引起 的 ．干缩是 由混凝土 中水分散失或湿度下 降引起 的 油毡防水层 还是必要 的 为 了确保卷材防水效果 ． 并增加玻璃布 附加层或油毡加强层 在变形缝及人 防 混凝土收缩与温度变化关 系很大 混凝土收缩与其 自 身长度成正 比 ． 应做成圆弧形 ． ２ ］ 应设置止水带 ． 将其埋人混凝土中 要认 真执行操作规 与弹性模 量成反比 混凝土收缩与水灰比也有很 大关 系。 不同的外加 出入 １接缝处 ． 剂对混凝土有不 同的影 响 ． 如氯化 钙能加大收缩率 ． 而加气剂和减水 程的有关规定 剂 一 般 影 响 较小 穿墙 管道是地下防水工程 中比较薄弱的部位 ． 如混凝土捣 固不密 都会造成漏水 穿墙管道设计应沿管道 四周 混凝 土抗渗 能力 与混凝土 的级配好坏也有很大关系 混凝 土级配 实或沥青麻丝堵塞不严 ． 使钢板与混凝土紧密接触 ． 可以防止渗漏 差， 和易性不好 ， 施工 时易产生离析现 象 ． 抗渗性能就 较差 ； 砂石含泥 焊一块钢板 ． 为＿ 『 提高混凝 土 自防水能力 ． 地下 室八字角处应支 模板 ． 以便振 量、 杂质含量超 过规定 ， 也会大大降低其抗渗性能。 混凝 土的抗 渗性能 杜绝蜂窝 、 面 、 麻 漏振等现象 。 与振捣关 系密切 ． 因为振捣质量直接影响混凝土 的密实性 混凝 土施 捣密实。混凝土施工要遵守操作规程 ， ２３ ．灰土 工缝 处 ， 如未认 真执行操作规程 ． 在该处形成一条人为 的施工缝 ， 也会 地下室四周要 回填 ８ ０厘米宽灰土 这是地下室外 围的一道 防水 成为薄弱环 节 ． 水往往 南此渗透进去 措施。 灰土是一种较好的防渗材料 。 实践调查证明 ， 灰土在人防地下道 １ ３防水层施工质量问题 比油毡防水还好。 只要灰土施工认 真执行操作规程 ， 地下 室防水层施 工中不按操作规 程施工 ． 如卷材 的搭接 、 油毡铺 中用于防水 防渗 ． 灰土吸收水分水化密实就能形成一层很好 的挡水层 。 贴不严密 ． 拐角等处 加强措施往往被 忽视 ． 水就从这 些薄弱处渗入室 随时间的增 长 ． 灰土应伸人底板 ５ ０厘米。 内 特别是穿墙管道处 的防水层 和人 防出入 Ｖ处伸缩缝施工 ． Ｉ 一旦操 为 了加强转角处 防渗性 能 ． ２ 对设 计的要求带有窗井 的地下室 ．地下室混凝土底板应延伸 ． ４ 作不 当． 将大大影 响地下室 的防水 效果 ． 再有就是施 工时 防水施 工人 到窗井处 ． 让窗井落到混凝土底板上 ， 使窗井与结构物 同时沉 降． 避免 员将卷材烘烤过量造成 防水卷材过快老化 ． 也会影响防水的效果。 防水层的撕裂而导致防水渗漏 。 （ 下转第 ２ ８页） ７ ２质 量 措 施 ．
地下室防水工程的质量通病及防治措施
编号：SM-ZD-75152地下室防水工程的质量通病及防治措施Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.编制：____________________审核：____________________批准：____________________本文档下载后可任意修改地下室防水工程的质量通病及防治措施简介：该方案资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。
文档可直接下载或修改，使用时请详细阅读内容。
随着社会的发展及科学技术的进步，无论民用建筑，还是公用建筑，一座座高楼拔地而起。
高层建筑的基础为深基础，基础埋深几乎全在地下水位以下，为了土地的充分利用，建筑物下面几乎全部设计成停车场、储物间、设备间等，这就决定了地下室必须不能进水，才能保证地下室的充分利用，及建筑物本身的使用寿命。
由于地下室防水为隐蔽工程，这就在施工过程中注定要对防水作业加强管理，控制质量方面显得尤为重要。
目前施工的建筑物，地下室防水大多以结构自防水与卷材防水相结合方式加以运用。
下面结合施工的经验简单的分析一下地下室防水工程的质量通病及防治措施。
地下室防水工程的质量通病：一、结构自防水顾名思义就是依靠混凝土自身的密实度抵抗地下水的侵蚀。
但是由于施工原因，混凝土构件自身的缺陷造成渗漏。
1、混凝土蜂窝、麻面、露筋、孔洞等造成地下室渗水；2、混凝土结构的施工缝也是极易发生渗水的位置，其渗水主要原因为施工缝留设位置不当；施工缝清理不净，新旧混凝土未能很好结合；钢筋过密，混凝土捣实有困难等；3、混凝土裂缝产生渗漏；4、预埋件部位产生渗漏。
防水工程质量通病防治措施
防水工程质量通病防治措施一、防水工程1、开工前编制《防水工程施工方案》，对容易出现质量隐患的环节如卫生间、屋面、地下室渗漏等制定相应对策。
2、地下室防水混凝土的主要质量问题及对策：3、地下室外墙根部与底板交接处渗水：在转角处采取钢筋补强措施，增加一“L”型与墙体钢筋同规格的钢筋，在混凝土浇筑时，此处特别注意加强振捣。
混凝土浇筑时，墙体施工缝留置在距底板顶面500mm处。
4、穿墙螺杆处渗水：原因：使用了未带止水片的穿墙螺杆；加止水片时，止水片孔四周未与螺杆外围焊密实，即漏焊而出现止水片与螺杆存在缝隙。
技术措施：在螺杆处先将墙面凿一凹洞直径D=100mm，洞深约50mm，然后再将钢筋吹断，清洗洞内渣子，用喷灯烘干，再用快速堵漏剂迅速封堵，在外墙再做道防水层。
5、施工缝渗漏水：施工缝是防水混凝土工程中的薄弱部位，应尽量不留或少留。
抗水板混凝土应连续浇筑，不得留施工缝。
认真做好施工缝的处理，使上、下两层混凝土间粘结密实，以阻隔地下水的渗漏。
加强施工缝处混凝土的振捣，保证捣固密实。
二、管道工程1、UPVC管材在粘接前须进行试组装，立管每层装伸缩节一只，用以补偿塑料管的冷缩热胀。
三通安装时要注意顺水方向，便于安装横管时自然形成坡度。
立管每层设管卡一只，横管每0.6米装吊卡一只。
UPVC管安装完毕后，楼板孔洞管子四周用C20细石混凝土分层填充密实。
2、管道支墩要牢靠，位置要合适，填土时要夯实并防止直接撞压管道。
三、安全防火措施1、加强消防安全意识，施工现场必须建立健全防火检查制度和岗位责任制，配备灭火器材。
2、电焊操作前，应对周边环境检查，如有易燃易爆物品，应先采取措施后施工。
完工后检查场地，无隐患后方可离去。
3、仓库内一般不得使用60W以上的灯泡，工具房和工地临时宿舍不得使用100W以上的大功率照明灯具。
4、施工材料的存放，保管应符合防火安全要求，因施工需要进入工程内的可燃材料，要根据工程计划限量进入并应采取可靠的防火措施。
地下室防水质量通病及治理
地下室防水质量通病及治理地下室作为建筑物的重要组成部分，其防水质量直接关系到建筑物的使用功能和寿命。
然而，在实际施工中，地下室防水常常出现各种质量通病，给建筑物带来了严重的渗漏隐患。
本文将对地下室防水质量通病进行分析，并提出相应的治理措施。
一、地下室防水质量通病1、防水材料质量不过关部分施工单位为了降低成本，选用质量低劣的防水材料。
这些材料可能在耐久性、耐水性、耐腐蚀性等方面存在缺陷，导致防水层过早老化、开裂，失去防水功能。
2、防水施工不规范（1）基层处理不当基层表面不平整、不干净，存在油污、灰尘、杂物等，影响防水材料与基层的粘结力。
（2）防水层厚度不足施工过程中未严格按照设计要求控制防水层的厚度，导致防水层的防水能力下降。
（3）节点处理不到位对地下室的阴阳角、变形缝、穿墙管等节点部位处理不当，未采取加强措施，容易出现渗漏。
3、混凝土结构自防水失效（1）混凝土配合比不合理水泥用量过大、水灰比过高、砂率不当等，导致混凝土的抗渗性能下降。
（2）混凝土施工质量差浇筑过程中振捣不密实，存在蜂窝、麻面、孔洞等缺陷；养护不到位，混凝土早期失水过快，产生收缩裂缝。
4、后浇带处理不当后浇带两侧的混凝土接缝处未清理干净，止水钢板安装不规范，后浇混凝土未采用补偿收缩混凝土，导致后浇带部位成为渗漏的薄弱环节。
5、防水层成品保护不力在防水层施工完成后，后续施工过程中对防水层造成破坏，如重物撞击、锐器划伤等，而未及时进行修补。
二、地下室防水质量通病的治理措施1、严格控制防水材料质量（1）选择正规厂家生产的、具有质量合格证明的防水材料，并按照设计要求进行选材。
（2）对进场的防水材料进行抽样检测，确保其性能符合相关标准。
2、规范防水施工操作（1）基层处理基层应平整、坚实、干净，无油污、灰尘、杂物等。
对于不平整的部位，应采用水泥砂浆进行找平处理；对于基层表面的裂缝，应先进行修补。
（2）防水层施工严格按照设计要求和施工工艺进行防水层施工，控制好防水层的厚度和涂布均匀度。
地下室防水工程的质量通病及防治措施
地下室防水工程的质量通病及防治措施随着社会的发展及科学技术的进步，无论民用建筑，还是公用建筑，一座座高楼拔地而起。
在高层建筑建设的同时，在建筑物的本身，注定了建筑的基础为深基础，基础埋深几乎全在地下水位以下，为了土地的充分利用，建筑物下面几乎全部设计成停车场、储物间、设备间等房间，这就决定了地下室必须不能进水，才能保证地下室的充分利用，及建筑物本身的使用寿命。
由于地下室防水为隐蔽工程，这就在施工过程中注定要对防水作业加强管理，控制质量方面显得尤为重要。
目前施工的建筑物，地下室防水大多以结构自防水与卷材防水相结合方式加以运用。
下面结合施工的经验简单的分析一下地下室防水工程的质量通病及防治措施。
地下室防水工程的质量通病：一、结构自防水顾名思义就是依靠混凝土自身的密实度抵抗地下水的侵蚀。
但是由于施工原因，混凝土构件自身的缺陷造成渗漏，1、混凝土蜂窝、麻面、露筋、孔洞等造成地下室渗水；2、混凝土结构的施工缝也是极易发生渗水的位置，其渗水主要原因为施工缝留设位置不当；施工缝清理不净，新旧混凝土未能很好结合；钢筋过密，混凝土捣实有困难等；3、混凝土裂缝产生渗漏；4、预埋件部位产生渗漏。
产生渗漏的原因有预埋件过密，埋件周围混凝土振捣不密实；在混凝土终凝前碰撞预埋件，使预埋件松动；预埋件铁脚过长，穿透混凝土层，又没按规定焊好止水环；预埋管道自身有裂缝、砂眼等病，地下水通过管壁渗漏等；5、地下室的后浇带处理不合理产生渗漏；6、地下室外墙的穿墙螺栓眼位置处理不当造成渗漏。
二、卷材防水施工引起的渗漏1、地下室底板结构复杂，卷材防水施工时，卷材施工不到位，造成底板漏水；2、含有地下水的底板，由于降水不到位，混凝土垫层潮湿，造成涂刷的冷底子油不沾，致使防水卷材与垫层无法结合成一体，造成底板渗水；3、基础为桩基础的，由于桩头防水处理不好，造成底板渗水；4、地下室外墙混凝土浇筑完后，拆模后，还未等混凝土表面干透，就开始做防水，造成卷材与墙体不粘接，致使墙体卷材渗漏；5、做卷材防水时，卷材搭接不够，阴阳角附加毡做的不规矩，这些部位容易造成破坏，致使漏水；6、外墙回填土时，防水保护层对卷材造成挤压，致使卷材破坏，造成墙体渗水。
地下室防水工程质量问题及其防治措施
地下室防水工程质量问题及其防治措施高层建筑的增多，无论是办公楼、居民楼还是大型商贸市场都要配套相应的地下场所，地下场所的作用也被人们越来越看重，但地下场所尤其是地下室渗水问题一直是干扰地下场所使用的主要因素。
标签：地下室防水工程防治措施1 地下室防水处理原则1.1 地下室外墙后浇带防水处理在回填土前砌好足够厚的挡土墙并放好后浇带盖板，并且为了防止回填土挤坏挡土墙，应该每隔三皮砖在灰缝中放置一定种类的钢筋，挡土墙以及盖板阴阳角应用水泥砂浆抹成直径为50mm-80mm的小圆角，防止破坏SBS卷材防水层。
1.2 变形缝防水处理变形缝处应增加卷材附加层，附加层总宽度为600mm，变形缝两侧的混凝土应分为两次浇筑。
在施工时，把止水带的中部夹于变形缝端模上，同时沥青木丝板钉在端模上，并把止水带的翼边用铅丝固定在底板钢筋上，然后浇筑混凝土，待混凝土达到一定程度以后拆掉端模板，用铅丝将止水带另一翼边固定在底板钢筋上，再浇筑另一侧混凝土。
2 地下室防水问题产生的原因2.1 地下室的防水工程设计不科学地下室的防水是整个建筑工程的重要一部分，而现在的施工设计人员往往忽视地下室的防水设计质量。
其次他们在设计的时候缺少实际考虑，忽视地形地貌等条件对于地下室防水工程的影响，最后设计人员在设计时对于材料的使用以及钢筋等建筑用材的规定没有设计出明确的规格，有时在设计时没有选取合适的混凝土抗渗等级。
2.2 施工材料选用不合格建筑材料的使用对于建筑寿命、质量控制起关键的作用，但是有的地下室防水工程为了缩短工期，提高利润，他们就会采用不合格的材料，以次充好，而且在使用建筑材料之前相关的检验部门也没有起到应尽的义务与责任，结果就会为以后的防水工程质量埋下隐患。
2.3 施工作业不规范首先防水施工过程中施工人员对于施工的要求不是很严格，他们对于施工的程序没有严格的控制，在进行材料的浇配等方面也缺少必要的规范顺序，有时在进行二次施工时对于前次出现的问题并没有做处理，结果导致地下室渗漏的产生。
人防地下室质量通病方案
人防地下室质量通病方案一、前言人防地下室作为国防工程的重要组成部分，其质量直接关系到人民生命财产安全和战时防护效能。
然而，在人防地下室的建设过程中，常常会出现一些质量通病，影响其使用功能和安全性。
为了有效预防和解决这些问题，提高人防地下室的建设质量，特制定本方案。
二、常见质量通病及原因分析（一）防水工程质量问题1、渗漏混凝土自身存在裂缝、孔洞等缺陷，导致地下水渗透。
防水层施工质量不佳，如卷材搭接不牢固、防水涂料厚度不足等。
施工缝、后浇带等部位处理不当，成为渗漏的薄弱环节。
2、防水层空鼓基层不平整、不干净，存在油污、灰尘等杂物，影响防水层与基层的粘结。
防水涂料涂刷不均匀，或者卷材铺贴时未排除空气，导致空鼓。
（二）结构工程质量问题1、混凝土裂缝混凝土配合比不合理，水泥用量过大，导致水化热过高，产生温度裂缝。
混凝土浇筑过程中振捣不密实，存在蜂窝、麻面等缺陷，影响混凝土的强度和抗渗性能。
养护不到位，混凝土在早期失水过快，产生收缩裂缝。
2、钢筋工程质量问题钢筋间距不均匀、绑扎不牢固，影响结构的受力性能。
钢筋保护层厚度不足，导致钢筋锈蚀，降低结构的耐久性。
（三）防护设备安装质量问题1、防护门、密闭门安装不牢固门框与墙体之间的连接不牢固，密封胶条安装不严密，影响防护门、密闭门的密闭性能。
门扇开启不灵活，存在卡顿现象。
2、通风设备安装质量问题通风管道连接不严密，存在漏风现象。
风机安装不平稳，运行时产生振动和噪声。
三、质量通病预防措施（一）防水工程质量预防措施1、优化混凝土配合比，减少水泥用量，掺入适量的粉煤灰和外加剂，降低水化热。
2、加强混凝土浇筑过程中的振捣，确保混凝土密实，避免出现蜂窝、麻面等缺陷。
3、严格控制施工缝、后浇带的处理，按照规范要求设置止水钢板、止水条等止水措施。
4、保证防水层施工质量，基层要平整、干净，防水涂料要涂刷均匀，卷材铺贴要牢固，搭接长度要符合规范要求。
（二）结构工程质量预防措施1、合理设计混凝土配合比，根据工程实际情况选择合适的水泥品种和用量。
地下室防水质量通病及防治措施
地下室防水质量通病及防治措施在建筑工程中，地下室防水工程分为防水混凝土防水、表面防水层防水两种。
防水工程质量的优劣，不仅关系到建筑的使用寿命，而且直接关系到建筑的使用功能。
影响建筑防水工程的因素有很多，如设计的合理性、防水材料的选择以及施工工艺、施工质量等。
本文着重讲述了地下室防水质量通病及防治措施。
标签：地下室防水；质量通病；防治措施引言：地下建筑埋置在土中，皆不同程度的受到地下水以及土体中水分的作用。
一方面，地下水中的化学成分复杂，有时会对地下建筑造成一定的腐蚀和破坏作用；另一方面，地下水对地下有着渗透作用，而且这种渗透作用会随着建筑埋置的深度的增加而增加。
因此，地下建筑物应选择合理的防水措施，以确保地下建筑物的安全耐久性以及正常使用。
一、防水施工工艺1.1防水混凝土防水防水混凝土防水是通过掺入外加剂或者调整混凝土的配合比来提高混凝土的密实度、抗腐蚀性以及抗渗性，满足设计对地下抗渗的要求，达到防水的目的。
防水混凝土具有施工简便、造价低以及耐久性好等优点，是目前地下建筑防水工程的一种主要方法。
1.1.1防水混凝土施工需要注意到的地方防水混凝土施工需要注意到的地方有：保持施工环境的干燥，避免带水施工；防水混凝土浇筑前无泌水、离析现象；浇筑时应采用机械振捣，并保证振捣密实；防水混凝土应自然养护，养护的时间不少于14d。
1.1.2施工缝的处理防水混凝土应连续进行浇注，宜少留施工缝，当按设计要求留设施工缝时，应遵守如下的规定：1.垂直施工缝应避开地下水和裂隙水较多的地方，并宜与变形缝相结合；2.墙体水平施工缝不应留在剪力与弯矩最大处或底板与墙角的交接处，应留设出底板面积不少于300mm的墙体上。
墙体有预留孔洞时，施工缝距离孔边边缘不應小于300mm。
1.2表面防水层表面防水层包括刚性防水层（水泥砂浆防水层）和柔性防水层（如卷材防水层）。
其中刚性防水层包括刚性多层法防水层、刚性外加剂法防水层；柔性防水层包括外贴法、内贴法。
