造纸厂污水处理设计方案

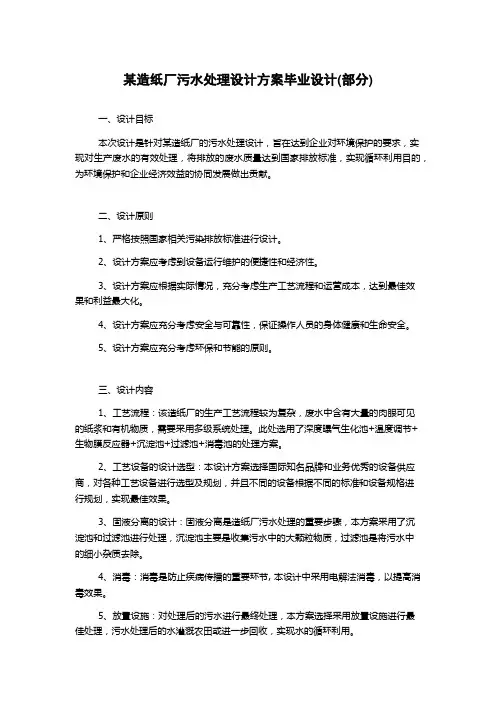

某造纸厂污水处理设计方案毕业设计(部分)
某造纸厂污水处理设计方案毕业设计(部分)一、设计目标本次设计是针对某造纸厂的污水处理设计，旨在达到企业对环境保护的要求，实现对生产废水的有效处理，将排放的废水质量达到国家排放标准，实现循环利用目的，为环境保护和企业经济效益的协同发展做出贡献。
二、设计原则1、严格按照国家相关污染排放标准进行设计。
2、设计方案应考虑到设备运行维护的便捷性和经济性。
3、设计方案应根据实际情况，充分考虑生产工艺流程和运营成本，达到最佳效果和利益最大化。
4、设计方案应充分考虑安全与可靠性，保证操作人员的身体健康和生命安全。
5、设计方案应充分考虑环保和节能的原则。
三、设计内容1、工艺流程：该造纸厂的生产工艺流程较为复杂，废水中含有大量的肉眼可见的纸浆和有机物质，需要采用多级系统处理。
此处选用了深度曝气生化池+温度调节+生物膜反应器+沉淀池+过滤池+消毒池的处理方案。
2、工艺设备的设计选型：本设计方案选择国际知名品牌和业务优秀的设备供应商，对各种工艺设备进行选型及规划，并且不同的设备根据不同的标准和设备规格进行规划，实现最佳效果。
3、固液分离的设计：固液分离是造纸厂污水处理的重要步骤，本方案采用了沉淀池和过滤池进行处理，沉淀池主要是收集污水中的大颗粒物质，过滤池是将污水中的细小杂质去除。
4、消毒：消毒是防止疾病传播的重要环节, 本设计中采用电解法消毒，以提高消毒效果。
5、放置设施：对处理后的污水进行最终处理，本方案选择采用放置设施进行最佳处理，污水处理后的水灌溉农田或进一步回收，实现水的循环利用。
四、设计的具体步骤1、对原始的水质进行检测分析，了解污染程度及所含有机物的种类和含量，并根据检验结果确定处理流程和设备选型。
2、依据处理过程的特点，进行工艺流程的设计，确定处理单元和设备的顺序，并计算出各处理单元的处理能力。
3、根据工艺流程方案，选定合适的设备，并按设计选型进行设备规划，具体包括设备的型号、数量、尺寸、功率等方面。
4、对设备实施安装，包括管路连接、设备连接、起重、铺设等，以及设备启动调试、试运行和质量检查和验收。
造纸厂污水处理方案
造纸厂污水处理方案一、背景介绍造纸厂是以木材、废纸等为原料生产纸张的工业企业。
在生产过程中，会产生大量的废水，其中含有高浓度的有机物、悬浮物、色素和酸碱性物质，对环境造成严重污染。
因此，制定科学合理的污水处理方案对于保护环境、提高生产效率和降低生产成本具有重要意义。
二、污水处理目标1. 降低污水中有机物和悬浮物的浓度，达到国家排放标准；2. 降低污水中色素和酸碱性物质的浓度，减少对环境的影响；3. 提高污水处理效率，减少处理时间和成本。
三、污水处理方案1. 初级处理初级处理主要是通过物理方法去除污水中的悬浮物和固体颗粒。
可以采用格栅、沉砂池和沉淀池等设备进行处理。
格栅用于去除较大的固体颗粒，沉砂池用于去除较重的悬浮物，沉淀池用于去除细小的悬浮物和沉淀物。
2. 中级处理中级处理主要是通过化学方法去除污水中的有机物和色素。
可以采用混凝剂和絮凝剂进行处理。
混凝剂可以使污水中的悬浮物凝聚成较大的团块，絮凝剂可以使污水中的有机物和色素凝聚成较大的颗粒，便于后续处理。
3. 高级处理高级处理主要是通过生物方法去除污水中的有机物和酸碱性物质。
可以采用活性污泥法或生物膜法进行处理。
活性污泥法利用微生物降解有机物，生物膜法利用生物膜吸附和降解有机物。
这两种方法都可以达到较高的处理效果。
4. 深度处理深度处理主要是通过进一步去除污水中的难降解有机物和微量污染物。
可以采用活性炭吸附、臭氧氧化和紫外光照射等技术进行处理。
活性炭吸附可以去除有机物和色素，臭氧氧化可以去除难降解有机物，紫外光照射可以去除微量污染物。
四、污泥处理方案在污水处理过程中，会产生大量的污泥，需要进行处理和处置。
可以采用浓缩、脱水和干化等方法进行处理。
浓缩可以减少污泥的体积，脱水可以提高污泥的固体含量，干化可以减少污泥的湿度。
五、运营管理方案为了确保污水处理设施的正常运行和高效运营，需要制定科学合理的运营管理方案。
包括设备维护保养、运行监控、数据记录和分析、人员培训等方面。
造纸废水处理方案
第一章项目概况1.1 项目背景造纸厂主要采用酸性亚硫酸盐法制浆和废纸制浆。
公司现有一套旧污水处理设施，包括物化系统、生化处理系统等构筑物。
目前物化处理系统出水COD cr≤1200mg/l。
为了确保出水达标，保护周边水资源环境，造纸厂决定改造因年久失修，失去处理能力的旧污水处理系统。
1.2 建议改造内容1)厌氧系统进行改造：原有厌氧池改造成水解酸化池，增加出水槽，增加脉冲布水器和布水系统；2)好氧池改造：原好氧池为接触氧化池，改造为活性污泥法，新增微孔曝气管、布气系统和污泥回流系统；3)二沉池改造：原二沉池拆除，在原基础上新建平流式二沉池、混凝反应池和终沉池，二沉池新增行车式虹吸泥机和污泥回流泵，终沉池新增行车式虹吸泥机和污泥泵。
第二章企业排污治污状况及工程规模2.1 设计规模根据业主提供的资料，确定造纸污水处理工程的总处理规模为：2000m3/d。
设计处理流量：Q d=2000m3/d，变化系数取K z=1.1；设计小时流量：Q ev=83.3m3/h；设计最大瞬时流量：Q max=91.6m3/h。
2.2 废水水质根据业主提供的资料，原物化处理系统出水水质具体如表2-1表2-1 废水水质2.3出水要求根据业主要求，出水水质达到《制浆造纸工业水污染物排放标准》GB3544－2008排放标准。
处理出水水质见下表2-2：表2-2 废水出水排放标准2.4污泥处理目标废水处理系统所产生污泥经过浓缩、机械脱水后外运处置。
第三章处理工艺的选择及设计3.1 污水处理工艺选择3.1.1.水质分析本工程废水主要是酸性亚硫酸盐法制浆废水和废纸制浆废水。
该废水的特点是COD cr值较高，是较难生物降解的废水。
经原有物化处理系统后，出水COD cr≤1200mg/l。
3.1.2.本工程生化处理工艺选择CEAO生化工艺CEAO生化工艺采用改进的厌氧好氧生化处理工艺，包括水解酸化工艺和好氧活性污泥工艺。
1、水解酸化工艺概述：厌氧处理是利用厌氧菌的作用，去除废水中的有机物，在工业废水处理的运用已有30多年的历史。
造纸厂污水处理设计方案
湖北******纸业有限公司废水处理工程（10000m3/D）设计方案武汉****环保工程有限公司二○○九年三月工程责任表工程名称：湖北****纸业有限公司废水处理工程设计证书：环境工程（废水）专项设计乙级证书编号：4120设计单位：武汉*****环保工程有限公司项目负责人：设计人员：工艺：土建：电气及自控：公司地址：武汉1E-mail：TEL：Http://www.方案简述一、工程设计规模设计规模：10000m3/d处理要求：生产废水经处理后出水达到厂方回用水标准，废水经处理后全部回用于生产，废水零排放，有效保护周边环境，节约水资源，实现可持续发展的战略目标。
二、工艺设计：✧废水处理工艺流程：(10000m3/d)原水1#集水池斜筛池2#集水池气浮水解酸化池生产回用回用水池砂滤池二沉池好氧池✧废水处理选用物化和生化组合工艺，强化预处理，确保后续生化处理稳定运行。
✧厌氧选用水解酸化工艺，采用高效的STCI布水系统，保证厌氧处理效果。
在好氧工艺中采用高效节能的曝气系统，提高曝气效率，节约能耗。
三、经济技术指标1．工程处理设计规模：10000 m3/d2．总投资：1353.5万元3．吨水投资：1353.5元/ m34．运行费用：电费E1=0.477元/m3药剂费E2=0.32元/m3工资福利费E3=0.03元/m3污水处理最大直接运行费用∑E：∑E= E1+ E2 + E3 = 0.477+0.32+0.03=0.827元/m3目录工程责任表 (I)方案简述 (II)目录 (I)第一章概述 (1)1.1 项目背景 (1)1.2 设计单位概况 (1)1.3 设计依据、原则和内容 (2)1.4 相关环境标准、法规 (3)第二章工艺设计 (4)2.1 工程设计规模及处理要求 (4)2.2 工艺流程 (4)2.3 工艺简述 (5)2.4 污染物去除基本原理 (7)2.5 主要污染物去除效果 (8)2.6 工程特色设备简介 (9)2.7 废水处理系统设计 (12)2.8 辅助设施设计 (16)第三章建筑和结构设计 (20)3.1 建筑设计 (20)3.2 结构设计 (20)3.3 防渗设计 (21)3.4 抗浮设计 (21)3.5 施工技术及安全措施 (21)第四章电气控制及过程控制 (22)4.1 设计依据 (22)4.2 设计范围 (22)4.3 供、配电系统 (23)4.4 照明设计 (23)4.5 自控系统与在线测量仪表 (23)4.6 防雷、接地 (24)第五章节能、环境保护、消防和安全卫生设计 (24)5.1 节能设计 (24)5.2 消防设计 (24)5.3 环境保护 (24)5.4 劳动保护及安全卫生 (25)第六章管理机构与劳动定员 (26)6.1 管理机构 (26)6.2 劳动定员 (27)第七章工程概算及质量保证 (28)7.1 工程内容 (28)7.2 工期 (28)7.3 编制依据 (28)7.4 建构<建>筑物一览表 (29)7.5 主要设备材料一览表 (30)7.6 投资预算表 (32)7.7 综合技术经济指标 (32)第八章培训及调试计划 (34)8.1 人员的培训 (34)8.2 工程的调试 (34)8.3 废水处理生化系统调试 (36)第九章质量保证与售后服务 (40)9.1 质量保证 (40)9.2 售后服务 (40)第一章概述1.1项目背景湖北***纸业有限公司位于荆州市荆州区，以造纸为龙头，带动相关产业发展，已有28年历史。
造纸厂污水处理设计方案
造纸厂污水处理设计方案1000字
造纸厂是典型的重污染工业，生产过程中产生的大量废水对周围环境和生态造成了严重的污染。
对于造纸厂污水处理设计方案，首先需要了解该造纸厂生产过程中所产生的废水种类和水质情况，并结合当地的环境标准和法规，制定合理可行的处理方案。
造纸厂污水一般包括以下几种类型：
1. 生产废水：包括浆料、洗涤水、排洗废水、浸渍液等；
2. 冲洗废水：包括设备冲洗水、过滤废水等；
3. 清洗废水：包括印刷机清洗水、设备和管道清洗水等。
根据以上污水类型和水质状况，我制定了以下的工艺流程：
1. 初级处理：通过格栅、沉砂池等物理方法进行预处理，去除大颗粒杂物和悬浮物质；
2. 生化处理：将初级处理后的污水引入生化池，通过生物转化作用去除有机物和氮磷等营养物质；
3. 深度处理：针对水质中难以去除的色度、COD等污染物，采用活性炭吸附、净化剂氧化等方法进行深度处理；
4. 中水回用：对于处理后的水进行消毒，然后回收利用于造纸生产过程中的清洗和冷却等环节。
此外，我们在设计方案中还将采取措施：
1. 污泥处理：将处理后的污泥经过浓缩、压缩等方式处理干固，以便于回收和处理；
2. 节能措施：选用高效设备进行处理，将处理后废热回收利用。
最终，制定的方案符合当地环境标准和法规，同时实现了对造纸厂废水的有效处理和资源回收，对环境做出了贡献。
造纸中段废水 处理工艺设计
4.平面布置
造纸厂中段水污水处理站的平面布置要综合考虑造纸 厂的原有建筑物和厂区所在位置进行布置, 且各处理 构筑物在平面布置上应适当紧凑且要做到流线清楚、 布局紧凑, 且要留有适当的扩建的余地以防日后有扩 建的可能。施工时所有管件设施等应该是一般市面上 方便购买的为主, 以便日后维修及更换。
平面图
厌氧消化池
设计参数: BOD5负荷 2 kg/m3d (1.4-5.8) 直径D=8m (6-35) 集气罩直径d1=1.0m 池底直径d2=1.0m 集气罩高度h1=0.5m 上锥体高度h2＝1.5m 下锥体高度h4=1.0m
厌氧消化池
计算: 消化池每天投入BOD5的量 600×0.56＝336kg/d 消化池容积 V=336/2=168m3 消化池中停留时间 T=168/600=0.28d= 6.72h
＝6.6m, 符合要求
圆形合建式完全混合曝气沉淀池
计算 沉淀区容积 取沉淀区分离高度h3＝1.8m, 则沉淀区有效容积为 V2＝F3h3＝19.8×1.8＝35.64m3 曝气区容积 曝气区有效容积V1＝ ＝84m3
圆形合建式完全混合曝气沉淀池
计算 (6)曝气池基本尺寸 D＝6.6m, D1＝3.6m, D2＝4.3m, D3＝5.6m 池底直径D3采用试算法, 池底部斜边和曝气筒下部斜边倾角取45°, 坡度 取2% 曝气池实际有效容积 V＝л(D/2)2h3+ (π/3)h1 [(D/2)2+(D/2)(D3/2)+(D3/2)2]= л (6.6/2)2 1.8+ ×2.2 [(6.6/2)2+(6.6/2)( D3/2)+( D3/2)2]/3=61.6+64.6=126m3 由于结构容积系数为5%, 实际有效容积V=126×0.95=119.7 m3沉淀区实际 有效容积 V2＝(π/4)(D2－D22)h3=3.14×(6.62－4.32) ×1.8/4=35.4m3 曝气区(包括曝气筒、导流室和回流区)的实际有效容积 V1＝119.7－35.4＝84.3m3 采用一个圆形表面曝气式曝气沉淀池, 直径为6.6m, 池深5.2m, 水深为 h1+h3=4m
造纸厂污水处理设计方案毕业设计
可能出现的问题及应对措施
设备故障
水质波动
建立设备故障应急处理机制，及时排除故 障并恢复设备运行。
加强原水水质监测，根据水质变化及时调 整设备运行参数。
污泥处理
能耗过高
合理规划污泥处理方式，如污泥脱水、焚 烧等，确保污泥得到妥善处理。
优化设备运行参数，提高设备处理效率， 降低能耗。
05
经济效益与环境效益分析
废水处理技术不断发展
近年来，废水处理技术不断发展，为 造纸工业废水处理提供了新的解决方 案。
随着环保意识的提高，各国政府对造 纸工业废水排放的标准越来越严格。
设计目的与意义
01
02
03
实现废水达标排放
通过设计合理的废水处理 流程，使处理后的废水达 到国家排放标准。
提高废水回用率
通过深度处理，提高废水 的回用率，减少新鲜水的 用量。
03
污水处理设计方案
设计原则与目标
01
遵循国家及地方相关环 保法规和标准，确保污 水排放达标。
02
采用成熟、可靠的污水 处理技术，确保处理效 果稳定。
03
优化工艺流程和设备配 置，降低投资和运行成 本。
04
提高资源利用率，实现 废水中有价值物质的回 收和利用。
工艺流程设计
预处理
去除污水中的大颗粒杂质和纤维，减 轻后续处理负荷。
人工费用
包括操作人员工资、 福利等。
设备维护费用
包括设备日常保养、 维修及更换零部件等 费用。
优化建议
通过改进工艺流程、 提高设备效率、降低 药剂消耗等措施，降 低运行成本。
环境效益评估及社会价值体现
01
污染物减排量
根据污水处理厂的进水水质和出水水质，计算各类污染物的减排量，如
某造纸厂污水处理设计方案毕业设计
某造纸厂污水处理设计方案毕业设计毕业设计的主题为某造纸厂污水处理设计方案，可以从以下几个方面展开研究和设计：1. 污水产生特点分析：对造纸厂的生产工艺和污水产生情况进行调研和分析，了解不同工艺部门产生的污水特点、水质指标要求等。
例如，造纸过程中可能会产生含有悬浮固体、有机物和重金属等成分的废水。
2. 污水处理工艺选择：根据造纸厂污水的特点，选择合适的处理工艺。
常见的污水处理工艺包括物理-化学处理、生物处理和深度处理等。
需要考虑工艺技术的成熟度、处理效果和经济性等因素。
3. 设计工艺流程图：根据选择的污水处理工艺，设计相应的处理流程图。
流程图中需包括污水的进水口、各处理单元的处理过程以及出水口等。
4. 设计处理设备：根据流程图，设计各处理单元所需的设备。
例如，根据造纸厂污水中悬浮固体的含量，设计适当的沉淀池或杂质过滤装置；根据污水中有机物含量，设计生物处理单元所需的曝气设备等。
5. 运行参数设计：根据污水的特点和处理要求，合理确定各处理单元的运行参数。
例如，生物处理单元中需要控制曝气量、曝气时间等参数，以提高去除率和稳定性。
6. 出水水质评价：根据污水的处理效果和行业标准，对处理后的出水进行水质评价。
可以进行一系列的水质监测和分析，比较出水水质指标与排放标准的符合程度。
7. 经济性评价：对设计的污水处理方案进行经济性评价，包括处理设备的投资成本、运营成本和维护成本等。
可以分析不同处理工艺的经济性，评估其可持续性和可操作性。
8. 可行性分析和改进建议：根据对污水处理方案的评价，进行可行性分析，从技术、经济和环境等方面评估设计方案的可行性，并提出针对性的改进建议。
以上是一个关于某造纸厂污水处理设计方案的毕业设计的基本框架，具体设计细节和实践操作需要根据实际情况来确定。
在设计过程中，需要参考相关的理论知识和实际经验，充分考虑实际问题和要求，确保设计方案的科学性和可行性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
湖北******纸业有限公司废水处理工程（10000m3/D）设计方案武汉****环保工程有限公司工程责任表工程名称：湖北****纸业有限公司废水处理工程设计证书：环境工程（废水）专项设计乙级证书编号：4120设计单位：武汉*****环保工程有限公司项目负责人：设计人员：工艺：土建：电气及自控：公司地址：武汉 1E-mail：TEL：武汉*****环保工程有限公司第Iv1.0 可编辑可修改方案简述一、工程设计规模设计规模：10000m3/d处理要求：生产废水经处理后出水达到厂方回用水标准，废水经处理后全部回用于生产，废水零排放，有效保护周边环境，节约水资源，实现可持续发展的战略目标。
二、工艺设计：废水处理工艺流程：(10000m3/d)原水 1#集水池斜筛池 2#集水池气浮水解酸化池生产回用回用水池砂滤池二沉池好氧池废水处理选用物化和生化组合工艺，强化预处理，确保后续生化处理稳定运行。
厌氧选用水解酸化工艺，采用高效的STCI布水系统，保证厌氧处理效果。
在好氧工艺中采用高效节能的曝气系统，提高曝气效率，节约能耗。
三、经济技术指标1．工程处理设计规模：10000 m3/d2．总投资：万元3．吨水投资：元/ m34．运行费用：电费E1=元/m3药剂费E2=元/m3工资福利费E3=元/m3污水处理最大直接运行费用∑E：∑E= E1+ E2 + E3 = ++=元/m3武汉森泰环保工程有限公司第II目录工程责任表 (I)方案简述............................................................................................................... I I 目录 (I)第一章概述 (1)1.1项目背景 (1)1.2设计单位概况 (1)1.3设计依据、原则和内容 (2)1.4相关环境标准、法规 (4)第二章工艺设计 (5)2.1工程设计规模及处理要求 (5)2.2工艺流程 (5)2.3工艺简述 (7)2.4污染物去除基本原理 (8)2.5主要污染物去除效果 (10)2.6工程特色设备简介 (11)2.7废水处理系统设计 (15)2.8辅助设施设计 (19)第三章建筑和结构设计 (24)3.1建筑设计 (24)3.2结构设计 (24)3.3防渗设计 (25)武汉*****环保工程有限公司第I3.4抗浮设计 (25)3.5施工技术及安全措施 (25)第四章电气控制及过程控制 (26)4.1设计依据 (26)4.2设计范围 (27)4.3供、配电系统 (27)4.4照明设计 (28)4.5自控系统与在线测量仪表 (28)4.6防雷、接地 (28)第五章节能、环境保护、消防和安全卫生设计 (28)5.1节能设计 (28)5.2消防设计 (29)5.3环境保护 (29)5.4劳动保护及安全卫生 (30)第六章管理机构与劳动定员 (31)6.1管理机构 (31)6.2劳动定员 (32)第七章工程概算及质量保证 (33)7.1工程内容 (33)7.2工期 (33)7.3编制依据 (33)7.4建构<建>筑物一览表 (35)7.5主要设备材料一览表 (37)7.6投资预算表 (40)武汉森泰环保工程有限公司第II7.7综合技术经济指标 (40)第八章培训及调试计划 (42)8.1人员的培训 (42)8.2工程的调试 (43)8.3废水处理生化系统调试 (45)第九章质量保证与售后服务 (49)9.1质量保证 (49)9.2售后服务 (49)武汉森泰环保工程有限公司第III第一章概述1.1项目背景湖北***纸业有限公司位于荆州市荆州区，以造纸为龙头，带动相关产业发展，已有28年历史。
公司现有造纸为主的涂布、牛皮、白板、文化等各类造纸生产线16条，拥有彩印、塑料、造纸类化工产业6家，以康老爷食品为主的食品加工企业2家。
公司现有员工2300人，固定资产亿元，各类工程技术人员300人。
主要产品有高档涂布白卡纸、烟卡纸、涂布白板纸、ABC级牛皮箱纸，再生牛皮纸、ABC级单面白板普通箱板纸、塑料编织袋。
在全国同类产品中，质量过硬，深受客户信赖，多次被省、市有关部门评为优质产品并获工业精品名牌。
产品畅销省内100多个市、县，远销河南、江西、安徽、湖南、四川、广东、广西、上海、江苏、陕西等二十多个省市、自治区；出口美国、印度、泰国、台湾、香港等国家或地区。
该公司每天排出生产废水近10000m3，为实现保护周边环境，节约水资源，公司决定新建一废水处理系统，对废水进行处理，废水经处理后全部回用于生产，实现废水零排放。
武汉*****环保工程有限公司严格按照环保标准，针对湖北****纸业有限公司生产废水的特性及废水处理要求，编制此废水处理工程设计方案。
1.2设计单位概况武汉****环保工程有限公司成立于2005年，座落于美丽的****。
公司拥有《专项工程（废水）设计乙级证书》和《环境保护设施（生活污水、工业废水）运营资质甲级证书》，下属有****环保设备公司，具备设计、施工、安装、调试、运营管理一条龙服务的能力，是集水污染治理新技术新工艺开发、工程总承包和咨询服务于一体的环保工程企业。
公司十分重视技术进步和科技创新，与多家高校建立了紧密的合作关系。
现有三项专利技术：厌氧STCI布水器专利号ZL 、可提升曝气装置专利号为ZL 和爆破浆造纸废水处理专用技术。
公司建立了一支由教授、高级工程师、工程师等各层次技术人员组成的高素质专业队伍。
现有员工60多名，其中技术人员40多名，涵盖了环境工程、给水排水、机械、结构、概预算、电气、自控和仪表等专业。
公司技术人员从事相关专业多年，积累了优秀的工程业绩以及丰富的各种污水处理经验，形成了独有的技术优势。
我公司已承建的类似工程有：******祥纸业有限公司污水处理工程（12000m3/d）*******阳纸业有限公司污水处理工程（20000m3/d）公司以“求实、诚信”作为经营理念，把工程质量放在首位，竭诚为业主提供优质的服务，全力为社会建造优良的环保工程。
1.3设计依据、原则和内容1.3.1设计依据1.3.1.1 湖北****纸业有限公司污水处理工程的要求1.3.1.2 湖北****纸业有限公司提供的水量和水质状况1.3.1.3 湖北****纸业有限公司提供的区域环境资料1.3.1.4厂方回用水标准1.3.1.5《中华人民共和国环境保护法》1.3.1.6《地表水环境质量标准》GB 3838-20021.3.1.7《建筑结构制图标准》GB/T50105-20011.3.1.8《给排水工程钢筋混凝土水池结构设计规范》CECS 138-20021.3.1.9《工业企业噪声控制设计规范》GBJ 87-851.3.1.10《混凝土结构设计规范》GB 50010-20021.3.1.11《建筑结构荷载规范》GB 50009-20011.3.1.12《砌体结构设计规范》GB 50009-20011.3.1.13《建筑结构制图标准》GB/T 50105-20011.3.1.14《建筑设计防火规范》GB 50016-20061.3.1.15《建筑照明设计规范》GB 50034-20041.3.1.16 其它专业规范及标准1.3.2设计原则1.3.2.1符合国家、地方的法律、法规以及业主的要求。
采用先进成熟的污水处理工艺，保证经处理的污水达到厂方回用水标准；1.3.2.2采用高效节能和简便易行的工艺方法，力求污水处理站达到能耗低、投资省、占地少、运行管理方便、出水水质好的目的；1.3.2.3设备、器材及电气部分采用名牌厂家产品，质量可靠；1.3.2.4采用切实可行的技术手段，提高装备水平，使污水处理站的生产尽可能实现自动化操作，以保证污水处理站运行可靠、经济合理；1.3.2.5污水处理站在建设过程中和投产运行后，对环境不产生二次污染；1.3.2.6污水处理站整体环境与周围环境相协调。
1.3.3设计内容1.3.3.1污水处理工艺设计说明；1.3.3.2污水处理系统中新建构筑物的设计参数；1.3.3.3设备、仪表的选型；1.3.3.4工程造价及运行成本分析；1.3.3.5平面布置图；1.3.3.6工艺流程图。
.1.4相关环境标准、法规1.4.1符合国家、地方的法律、法规以及业主的要求。
采用先进成熟的污水处理工艺，保证经处理的污水达到厂方回用水标准。
1.4.2污水处理站噪声执行国家《城市区域环境噪声标准》GB3096-93昼间60dB，夜间50dB。
1.4.3《中华人民共和国固体废物污染环境防治法》，妥善处置污水处理时产生的栅渣、脱水污泥等固体残渣，不造成二次污染。
1.4.4 排出的恶臭类物质执行GB14554-93《恶臭污染物排放标准》。
第二章工艺设计2.1工程设计规模及处理要求根据业主提供的资料及要求，本方案确定设计污水处理站总处理规模10000m3/d，即416.6m3/h。
废水经处理后全部回用于生产，实现废水零排放。
经处理后污水达到厂方回用水标准。
根据业主提供的水质资料，废水水质情况及排放标准见表2-1及2-2：表2-1原水污染物的浓度(单位：mg/L,pH除外)表2-2污染物排放标准(单位：mg/L, PH除外)2.2工艺流程2.2.1水质分析该废水属于废纸造纸类废水，主要来自废纸的碎浆、筛选净化及制造等过程中产生的废水。
废水中的主要成分是细小悬浮性纤维、造纸填料、废纸杂质及造纸助剂等，以及各种有机和无机污染物。
废水的特点是SS、COD均较高，在COD组成中，非溶解性的COD较高，约占60％以上，而部分溶解性COD又较难生物降解。
早期的造纸废水处理技术，只要求去除一般的污染物质，所以大多采用一级物化处理(气浮、沉淀等)。
但随着社会发展和科学的进步，对环境的污染治理要求越来越高，特别是人类赖以生存的要素——水体受到的污染越来越严重，促使废水需要深度处理才能达到排放要求。
本工程的废水BOD/COD约为，可生化性一般，处理难度较大。
根据本生产企业的特点和产生废水的性状，将废水处理同纤维回收结合起来，作为一个完整的系统加以考虑，更为合理，使废水处理更能适应环境保护和生产发展的要求。
2.2.2废水处理工艺流程针对该项废水的水质特点及排放特性，本设计处理工艺分为预处理、物化处理、生化处理、深度处理及污泥处理五部分。
工艺流程图如下：工艺流程图2.3工艺简述2.3.1预处理工艺废水经1#集水池提升至斜筛，在物化前选用静态斜筛工艺对整个水厂运行是至关重要的，格栅用来去除废水中大块悬浮物与漂浮物，保证管道、阀门及泵的通畅无阻。
斜筛用来回收大纤维物质，在造纸废水处理中，是去除悬浮物的重要设施，减轻后续处理设施的处理负荷。
