二氧化碳CO2浓度监测装置
二氧化碳CO2气体检测模块
二氧化碳CO2气体检测模块SKA/CO2-101NE Sensor 二氧化碳CO2气体检测模块产品概述SKA/CO2-101二氧化碳气体检测模块是一款专门针对空气中存在的二氧化碳CO2气体，进行24小时实时在线监测浓度含量的模块产品。
是圣凯安科技采用原装进口最优质的气体传感器，通过32位微处理器和24位数据采集器后，再多次进行全量程的温湿度补偿。
然后再用99.999%纯度的标准气体进行标定校准之后的产品模块。
可直接输出模拟电流4-20mA，模拟电压0.4-2V、0-5V，数字信号TTL，R S485通讯协议等信号。
因此，您购买后，无需二次开发，即可直接选用标准信号，进行数据传输、在线监测等工作。
SKA系列有毒有害、PID气体检测模块全部采用原装进口最优质的气体传感器，具体响应速度快、无零点漂移、一致性好等特点。
选用品牌包括英国CITY、德国SOLID、英国ALPHASENSE、瑞士MEMBRAPOR、英国DYNANENT、日本NEMOTO、美国BASELINE等产品优势●本案电路设计已经防止电路反接、电压过高、电流过大，同时产品设计考虑防雷。
●大屏幕液晶显示可24小时在线监测，实时显示气体浓度变化值。
●国外原装进口气体传感器，反应速度快、无零点漂移、低误差率、一致性好、抗干扰能力强。
●智能型软件处理：32位微处理器+24位采集芯片，可在00.000－99999数值之间任意值测量检测。
●多种量程单位可选：%LEL、%VOL、PPM、PPB、ug/m3；●多次实验检测全量程温湿度补偿和数据校准，大大提高了产品的精确度和稳定性。
●可检测500多种有毒有害气体，国内最全。
●信号输出：模拟电流4-20mA，模拟电压0.4-2V、0-5V，数字信号TTL，R S485通讯协议等信号；并可以选配1-2组继电器（开关量信号）信号输出，方便与风机或电磁阀的控制设备联动使用。
技术参数产品名称二氧化碳CO2气体检测模块SKA/CO2-101检测气体二氧化碳CO2检测原理红外原理检测范围0-2000ppm、0-5000ppm、0-10000ppm、0-5%VOL、0-10%VOL、0-20VOL、0-50VOL等量程可选。
co2传感器工作原理
co2传感器工作原理CO2传感器是一种用于检测环境中二氧化碳浓度的重要设备。
它的工作原理是基于化学反应和电信号转换的原理。
CO2传感器通常由两部分组成：传感器和信号处理器。
传感器是用于检测CO2浓度的主要部分，而信号处理器则负责将传感器输出的电信号转换为可读取的数据。
传感器的工作原理是通过化学反应来测量CO2浓度。
常见的CO2传感器使用的是非分散式红外（NDIR）技术。
该技术利用红外光通过气体时的特性来测量CO2浓度。
在传感器中，一个红外光源会发射出特定波长的红外光，经过气体后，光会被传感器接收并测量被吸收的光的强度。
CO2浓度越高，被吸收的光就越多，从而使传感器输出的电信号发生变化。
传感器输出的电信号会经过信号处理器进行转换和处理。
信号处理器会将传感器输出的电信号转换为可读取的CO2浓度数据。
这些数据可以通过显示屏、计算机或其他设备进行显示和记录，以便用户能够及时了解环境中的CO2浓度。
CO2传感器在许多领域中都有广泛的应用。
在室内空气质量监测中，CO2传感器可以帮助人们监测和控制室内CO2浓度，从而提供更舒适和健康的室内环境。
在工业生产过程中，CO2传感器可以用于检测和控制CO2浓度，确保生产环境的安全和稳定。
此外，CO2传感器还可以应用于温室监测、汽车尾气检测等领域。
CO2传感器是一种基于化学反应和电信号转换的设备，用于测量环境中的CO2浓度。
它的工作原理是通过红外光的吸收来测量CO2浓度，并将测量结果转换为可读取的数据。
CO2传感器在室内空气质量监测、工业生产和其他领域中有着广泛的应用。
它的出现和应用使我们能够更好地了解和掌控CO2浓度，为人们提供更健康和安全的环境。
二氧化碳检测器常用使用说明书
二氧化碳检测器常用使用说明书
1.产品概述：
由于二氧化碳无色无味，一般情况下很难检测，而且过多吸入会引起人体不适或影响生物的生长。
二氧化碳检测器是一款用于检测二氧化碳浓度的仪器，具有高精度、长寿命、体积小，易维护等特点，广泛应用于各个领域如发酵过程控制，农业暖房、温室CO2浓度监测。
多种输出方式可选。
2.产品参数：
探测范围：350 to 10000ppm.
传感器灵敏度：ΔEMF=30～50mV（EMF350ppmCO2-EMF10000ppmCO2）.
工作电源：DC12V～DC24V.
输出：4-20mA，0-5V。
RS485（可选）
负载电阻：≦100欧姆。
功耗：小于1W
工作温度：-30°C--85°C
工作湿度：5-- 95%
电气接口：4针航空头
体积：90*85*30 (mm)
安装方式：壁挂式
3.接线说明：
蓝色VCC ：电源输入
棕色GND：电源地
黄色A+ ：电流输出正
黑色GND：电源地
4.型号：KTR-CO2
5.品牌：KITOZER(开拓者)。

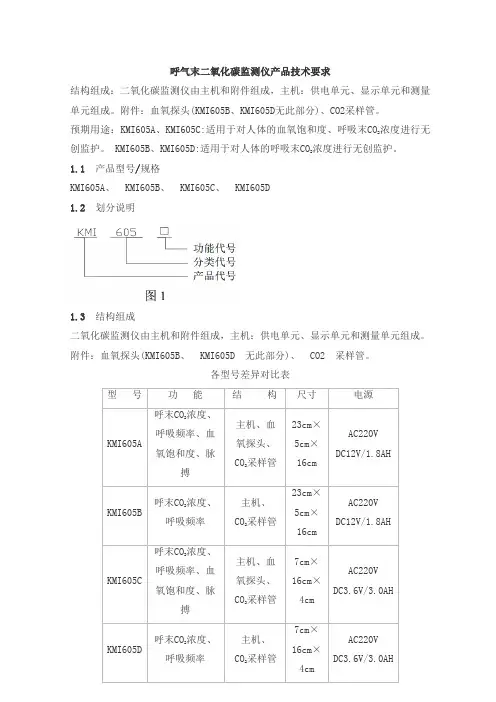

呼气末二氧化碳监测仪产品技术要求
呼气末二氧化碳监测仪产品技术要求结构组成：二氧化碳监测仪由主机和附件组成，主机：供电单元、显示单元和测量单元组成。
附件：血氧探头(KMI605B、KMI605D无此部分)、CO2采样管。
预期用途：KMI605A、KMI605C:适用于对人体的血氧饱和度、呼吸末CO浓度进行无2浓度进行无创监护。
创监护。
KMI605B、KMI605D:适用于对人体的呼吸末CO21.1 产品型号/规格KMI605A、KMI605B、KMI605C、KMI605D1.2 划分说明1.3 结构组成二氧化碳监测仪由主机和附件组成，主机：供电单元、显示单元和测量单元组成。
附件：血氧探头(KMI605B、KMI605D 无此部分)、CO2 采样管。
各型号差异对比表2.性能指标2.1 正常工作条件∶a) 环境温度∶5℃～40℃b) 相对湿度∶30％～75％c) 电源电压∶AC220V/50Hz；电池DC12V/1.8AH（KMI605A、KMI605B 适用）；电池DC3.6V/3.0AH（KMI605C、KMI605D 适用）d) 大气压∶86kPa～106kPa2.2 呼吸末二氧化碳浓度监测部分2.2.1 呼吸末CO2 浓度测量范围：0-150mmHg〔0.0％～20％（V/V）〕。
呼吸末CO2 浓度测量误差：当CO2 浓度在0～40mmHg 时，误差≤±2mmHg。
当CO2 浓度在41-70mmHg 时，误差不大于读数的±5%；当CO2 浓度在71-100mmHg 时，误差不大于读数的±8%；当CO2 浓度在101-150mmHg 时，误差不大于读数的±10%2.2.2 报警范围：为0-150mmHg，步进 1 mmHg/次；2.2.3 报警的准确度≤显示值的±0.2%；2.2.4 从CO2 浓度超限发生到报警发生时间应小于1min。
2.3 呼吸频率部分2.3.1 测量范围及误差:a)测量范围：3bpm～150bpmb)测量误差：±1%或±1bpm 里面较大者；2.3.2 分辨率：±1 次；2.3.3 呼吸频率监护有超限报警功能，设置范围为0-150 次，步进1bpm/次；2.3.4 报警的准确度不超过±2 次/分；2.3.5 从呼吸频率超限发生到报警发生时间应小于1min。
二氧化碳探测仪原理
二氧化碳探测仪原理一、引言二氧化碳（CO2）是一种重要的气体成分，对于环境监测和气候变化研究具有重要意义。
二氧化碳探测仪作为一种常见的仪器设备，广泛应用于室内空气质量监测、工业生产过程中的气体检测以及大气环境监测等领域。
本文将介绍二氧化碳探测仪的原理和工作方式。
二、二氧化碳探测原理二氧化碳探测仪是通过测量样品中二氧化碳的浓度来判断其含量的仪器。
其工作原理基于二氧化碳分子的特性和测量原理。
二氧化碳分子是由一个碳原子和两个氧原子组成的，具有极性，可以通过吸收红外光谱中特定波长的光线来实现浓度检测。
三、红外吸收测量原理红外吸收测量是二氧化碳探测仪最常用的测量原理之一。
二氧化碳分子在红外光谱范围内有两个特征吸收峰，分别位于 4.2μm和15μm处。
二氧化碳探测仪通过发射特定波长的红外光，经过样品后，通过检测光的强度变化来确定二氧化碳的浓度。
四、工作方式二氧化碳探测仪通常由发射器、样品室、检测器和信号处理器等组成。
其工作方式可以简单分为以下几步：1. 发射红外光：探测器发射特定波长的红外光，通常为4.2μm或15μm处的红外光。
2. 经过样品室：红外光经过样品室，样品室内填充待测样品。
3. 吸收和透射：红外光在样品室内与二氧化碳分子相互作用，部分被二氧化碳吸收，部分透射出来。
4. 检测和测量：探测器接收透射出来的光强信号，并转化为电信号。
5. 信号处理：信号处理器对电信号进行放大、滤波和数字化处理。
6. 浓度计算：根据信号处理后得到的电信号，计算出样品中二氧化碳的浓度。
五、二氧化碳探测仪的应用二氧化碳探测仪在室内空气质量监测中起到了重要的作用。
它可以用于检测室内二氧化碳浓度是否超标，及时提醒人们通风换气，保护人们的健康。
此外，二氧化碳探测仪也广泛应用于工业生产过程中的气体检测，如发电厂、化工厂等，以及大气环境监测等领域。
六、总结二氧化碳探测仪通过测量样品中二氧化碳的浓度来判断其含量，其工作原理基于二氧化碳分子的特性和红外吸收测量原理。
CO2气体浓度检测仪的软件设计
CO2气体浓度检测仪的软件设计摘要：本系统主要是针对温室大棚二氧化碳浓度的检测，减小周围环境的干扰，特别增加了温湿度传感器，设计是以AT89C2051单片机为控制核心的温室大棚二氧化碳浓度监测系统。
系统的硬件总体布置有五个组成部分，放大滤波电路即调理电路，A/D信号转换电路，串口通信电路，报警电路。
软件主要包括：数据采集处理程序，键盘控制程序，显示程序，报警处理程序。
以51单片机为主要控制器，通过二氧化碳浓度传感器进行检测，通过信号处理模块，放大微弱的电信号，在进行A/D转换电路。
数据传输给单片机处理，并通过键盘控制相应的二氧化碳浓度的上下限，比对结果，超出或者低于相应的二氧化碳浓度是进行报警处理，并且可以现实简单的自我调控。
在过高的二氧化碳浓度时，通过控制风扇的开关来达到自动控制温室里的二氧化碳浓度。
关键词：计算机控制系统、二氧化碳浓度、51单片机、二氧化碳气体传感器。
The software design of the Carbon dioxide gas concentration detectorAbstract:This system is mainly for the detection of greenhouses Carbon dioxide concentration, reduce the interference of surrounding environment, especially increases the temperature and humidity sensor, the design is based on AT89C2051 single-chip microcomputer as the control core of greenhouses Carbon dioxide concentration monitoring system. The general arrangement of system hardware is composed of five parts, amplification filter circuit which regulate circuit, A/D signal conversion circuit, serial communication circuit, alarm circuit. Software mainly includes: data collection and processing procedures, the keyboard control program, display program, alarm handler. 51 single chip microcomputer as the main controller, through the carbon dioxide concentration sensor, through the signal processing module, amplify weak signal, A/D conversion circuit. Data transmit to MCU processing, and through the keyboard control corresponding lower limit on the concentration of carbon dioxide, than as a result, above or below the corresponding carbon dioxide concentrations is alarm processing, and can be real simpleself-regulation. When high concentrations of carbon dioxide, by controlling the fan switch to achieve automatic control of carbon dioxide concentration in the greenhouse.Keywords: Computer control system, carbon dioxide concentration, 51 microcontroller, carbon dioxide gas sensors.一、绪论(一)课题的背景及主要内容现在,随着1978年的改革和发展,中国经济的快速发展,自动化程度也越来越高,而且已经发展成为更高层次的中国现代化。
医疗器械二氧化碳检测仪专业知识
一、使用图片（演示）
1、台式
二、型号介绍
2、便携式
三、产品功能及组成
呼气末二氧化碳监护仪也称生命体征监护仪， 分台式和便携式两款。监测呼气末CO2分压值、 呼吸频率、血氧及脉率四个指标。
由主机和外设附件两部分组成：主机包括二 氧化碳模块、血氧模块、监护模块；外设附件包 括鼻氧管（或三通管）、采样管、脱水器和脉搏 血氧探头。
• 通气功能有改变时，PETCO2接近PACO2和PaCO2，故 PETCO2逐渐增高是反映通气不足，是非常迅速、敏感的 指标，而特异性一般。当PETCO2与PaCO2存在差值时， 其敏感性和特异性下降，由于通气不足的临床表现不敏感， 也无特异性，故PETCO2波形的辅助诊断价值较高。其多 数由于VT设置偏小。也可能是回路漏气等原因。
• (4)、监测呼吸机的故障； • (5)、评估心肺复苏的有效性：在心肺复苏中自主循环恢复
者ETCO2迅速升高，明显高于未恢复时； • (6)、转运过程中监护。
• 3、呼吸内科、老年干部科： • (1)、监测通气功能，ETCO2和PaCO2有很好的相关性，
能反应PaCO2大概的数值和变化； • (2)、评估支气管扩张剂药效； • (3)、评估排痰后呼吸道通畅情况； • (4)、评估无创呼吸机治疗效果； • (5)、监测呼吸机的故障；
四、名词解释：
1、ETCO2（ PETCO2 ）：呼气末二氧化碳分压值； PaCO2 ：动脉血中的二氧化碳分压值；反应呼吸性酸碱 性失衡的重要指标 PACO2 ：肺泡气体中的二氧化碳分压值。PETCO2≈ PaCO2 ≈PACO2
2、V/Q:肺泡通气/肺血流灌注比值，即全肺肺泡通气量与流 经全肺血量的比例，正常数值为0.8。
监护仪co2操作手册
第 18 章 CO2 测量18.1 概述本章提供二氧化碳监护的有关资料。
本监护仪根据用户需要可分别提供两种CO 2测量方式,即主流式(MainStream)和旁流式(SideStream)。
本模块测量病人气路的二氧化碳压力，可获得潮气末二氧化碳含量(EtCO 2)、二氧化碳最少吸入量(Inspired Minimum CO 2:InsCO2)和气道呼吸率（Air Way Respiration Rate: AWRR）,并显示CO 2压力波形。
在屏幕上显示的参数标号约定如下： CO2：潮气末二氧化碳(EtCO 2) INS: 吸入气最小CO 2AWRR: 气道呼吸率(每分钟呼吸次数) CO2的测量结果及相应信息显示如下：警告应尽量避免碰撞及震动二氧化碳模块。
小心不要在放有易燃麻醉气体的环境中使用仪器。
仪器仅限于受过职业培训、熟悉本手册的专业人员操作。
18.2 测量原理与工作过程CO2测量原理主要是基于CO2能吸收波长为4.3um 红外线的特性进行的。
测量方法是将CO2气体送至测量室，一侧用红外线照射，另一侧用一传感器测出所接受红外线的衰减程度，其衰减程度与CO2浓度成正比。
CO2分压和CO2浓度的换算关系式为：CO2分压(mmHg) = CO2浓度(%) * Pamp(环境压力)无论用户选择CO2主流式模块还是旁流式模块，均采用自动(Autorun)命令测量模式，波形采样速率为每31 毫秒进行一次，其工作序列分别为：主流式工作序列：系统上电后，CO2模块自动开始预热传感器，经过45S到90S后，启动传感器马达，经过5S到10S后，打开红外线光源，10S以后，进入正常测量状态。
旁流式工作序列：除系统上电后不需要预热阶段并启动抽气泵外，其它与主流式类似。
CO2测量设置：1) 确认配置的CO2模块类型(主流或旁流)。
2) 对于主流式，将传感器接到CO2模块插座上。
对于旁流式，将水槽插到水槽固定座上，在采样管和水槽之间增加一根抗凝管，目的是进一步消除水气的影响，这个抗凝管是永久使用的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二氧化碳CO2浓度监测装置
二氧化碳CO2浓度监测装置特点：
★是款内置微型气体泵的安全便携装置
★整机体积小,重量轻,防水,防爆,防震设计.
★高精度,高分辨率,响应迅速快.
★采用大容量可充电锂电池,可长时间连续工作.
★数字LCD背光显示，声光、振动报警功能.
★上、下限报警值可任意设定，自带零点和目标点校准功能，内置
温度补偿，维护方便.
★宽量程，最大数值可显示到50000ppm、100.00%Vol、100%LEL.
★数据恢复功能，免去误操作引起的后顾之忧.
★显示值放大倍数可以设置，重启恢复正常.
★外壳采用特殊材质及工艺，不易磨损，易清洁，长时间使用光亮如新.
二氧化碳CO2浓度监测装置产品特性：
★是款内置微型气体泵的高精度的手式安全便携装备;
★进口电化学传感器具有良好的抗干扰性能，使用寿命长达3年;
★采用先进微处理器技术，响应速度快,测量精度高，稳定性和重复性好;
★检测现场具有现场声光报警功能，气体浓度超标即时报警，是危险现场作业的安全保障;
★现场带背光大屏幕LCD显示，直观显示气体浓度/类型/单位/工作状态等;
★全量程范围温度数字自动跟踪补偿，保证测量准确性;
★半导体纳米工艺超低功耗32位微处量器;
★全软件自动校准,传感器多达6级目标点校准功能,保证测量的准确性和线性,并且具有数据恢复功能;★全中文/英文操作菜单,简单实用,带温度补偿功能;
★防高浓度气体冲击的自动保护功能;
二氧化碳CO2浓度监测装置技术参数：
二氧化碳CO2浓度监测装置简单介绍：
二氧化碳CO2浓度监测装置报警器高精度、高分辨率，响应快速，超大容量锂电充电电池，采样距离远，LCD 背光显示，声光报警功能，上、下限报警值可任意设定，可进行零点和任意目标点校准，操作简单，具
有误操作数据恢复功能.
二氧化碳CO2浓度监测装置应用场所：
医药科研、学校科研、制药生产车间、烟草公司、环境检测、楼宇建设、消防报警、污水处理、石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、锅炉房、加气站、垃圾处理厂、隧道施工、输油管道、航空航天、工业气体过程控制、室内空气质量检测、地下燃气管道检修、危险场所安全防护、军用设备检测等。
