二氧化碳CO2浓度监测仪

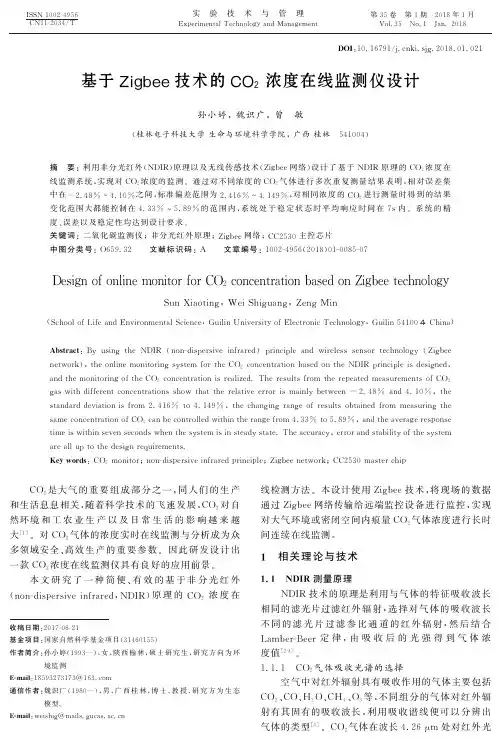

基于Zigbee技术的CO2浓度在线监测仪设计
DesignofonlinemonitorforCO２concentrationbasedonZigbeetechnology
SunXiaoting,WeiShiguang,Zeng Min
(SchoolofLifeandEnvironmentalScience,Guilin UniversityofElectronicTechnology,Guilin５４１００４,China)
本 文 研 究 了 一 种 简 便、有 效 的 基 于 非 分 光 红 外 (nonＧdispersiveinfrared,NDIR)原 理 的 CO２ 浓 度 在
收 稿 日 期 :２０１７Ｇ０６Ｇ２１ 基 金 项 目 :国 家 自 然 科 学 基 金 项 目 (３１４６０１５５) 作者简介:孙小婷(１９９３—),女,陕 西 榆 林,硕 士 研 究 生,研 究 方 向 为 环
境监测 EＧmail:１８５９３２７３１７３＠１６３．com 通信作者:魏识 广 (１９８０—),男,广 西 桂 林,博 士,教 授,研 究 方 为 生 态
模型． EＧmail:weishig＠mails．gucas．ac．cn
线检测方法.本设计使用 Zigbee技术,将现 场 的 数 据 通过 Zigbee网络传输给远端CO２气体浓度进行长时 间连续在线监测.
基于 Zigbee技术的 CO２ 浓度在线监测仪设计
孙 小 婷 ,魏 识 广 ,曾 敏
(桂林电子科技大学 生命与环境科学学院,广西 桂林 ５４１００４)
呼末二氧化碳监测仪参数
呼末二氧化碳监测仪参数
1.* 一体式呼气末二氧化碳监测仪。
非色散红外吸收法。
2.* 主流式
3.无需预热，“5”秒显示数据，“15”秒内达到全精度测量。
4.数值显示呼气末二氧化碳分压和呼吸频率。
5.*同屏持续显示二氧化碳分析图（含二氧化碳描记图）。
6.测量范围：0-99mmHg 呼吸频率范围3-150次/分。
7.*一次呼吸可得到二氧化碳分压，二次呼吸可得到呼吸频率。
8.透光窗经防雾化处理。
9.*小巧便携，含电池重量不超过60g。
10.适用于成人、儿童、新生儿。
11.可进行报警上下限设置。
报警内容：低、高ETCO2，呼吸窒息、未检测到适配器、低电状况。
12.抗震、防水。
13.可连接所有的病人连接器，气管插管、喉罩、肺复苏球、面罩。
14.工作温度范围：-5到50摄氏度。
15.可在直升飞机上使用。
16.两节7号电池使用时间可达8个小时。
配置清单
一、主机 1台
二、气道适配器: 成人/儿童 5个
三、AA电池 2节
四、便携包 1个
五、短索带 1根
六、用户手册 1套（含光碟1张）
七、安全手册（多语言） 2本。
二氧化碳检测器常用使用说明书
二氧化碳检测器常用使用说明书
1.产品概述：
由于二氧化碳无色无味，一般情况下很难检测，而且过多吸入会引起人体不适或影响生物的生长。
二氧化碳检测器是一款用于检测二氧化碳浓度的仪器，具有高精度、长寿命、体积小，易维护等特点，广泛应用于各个领域如发酵过程控制，农业暖房、温室CO2浓度监测。
多种输出方式可选。
2.产品参数：
探测范围：350 to 10000ppm.
传感器灵敏度：ΔEMF=30～50mV（EMF350ppmCO2-EMF10000ppmCO2）.
工作电源：DC12V～DC24V.
输出：4-20mA，0-5V。
RS485（可选）
负载电阻：≦100欧姆。
功耗：小于1W
工作温度：-30°C--85°C
工作湿度：5-- 95%
电气接口：4针航空头
体积：90*85*30 (mm)
安装方式：壁挂式
3.接线说明：
蓝色VCC ：电源输入
棕色GND：电源地
黄色A+ ：电流输出正
黑色GND：电源地
4.型号：KTR-CO2
5.品牌：KITOZER(开拓者)。
呼气末二氧化碳监测仪产品技术要求
呼气末二氧化碳监测仪产品技术要求结构组成：二氧化碳监测仪由主机和附件组成，主机：供电单元、显示单元和测量单元组成。
附件：血氧探头(KMI605B、KMI605D无此部分)、CO2采样管。
预期用途：KMI605A、KMI605C:适用于对人体的血氧饱和度、呼吸末CO浓度进行无2浓度进行无创监护。
创监护。
KMI605B、KMI605D:适用于对人体的呼吸末CO21.1 产品型号/规格KMI605A、KMI605B、KMI605C、KMI605D1.2 划分说明1.3 结构组成二氧化碳监测仪由主机和附件组成，主机：供电单元、显示单元和测量单元组成。
附件：血氧探头(KMI605B、KMI605D 无此部分)、CO2 采样管。
各型号差异对比表2.性能指标2.1 正常工作条件∶a) 环境温度∶5℃～40℃b) 相对湿度∶30％～75％c) 电源电压∶AC220V/50Hz；电池DC12V/1.8AH（KMI605A、KMI605B 适用）；电池DC3.6V/3.0AH（KMI605C、KMI605D 适用）d) 大气压∶86kPa～106kPa2.2 呼吸末二氧化碳浓度监测部分2.2.1 呼吸末CO2 浓度测量范围：0-150mmHg〔0.0％～20％（V/V）〕。
呼吸末CO2 浓度测量误差：当CO2 浓度在0～40mmHg 时，误差≤±2mmHg。
当CO2 浓度在41-70mmHg 时，误差不大于读数的±5%；当CO2 浓度在71-100mmHg 时，误差不大于读数的±8%；当CO2 浓度在101-150mmHg 时，误差不大于读数的±10%2.2.2 报警范围：为0-150mmHg，步进 1 mmHg/次；2.2.3 报警的准确度≤显示值的±0.2%；2.2.4 从CO2 浓度超限发生到报警发生时间应小于1min。
2.3 呼吸频率部分2.3.1 测量范围及误差:a)测量范围：3bpm～150bpmb)测量误差：±1%或±1bpm 里面较大者；2.3.2 分辨率：±1 次；2.3.3 呼吸频率监护有超限报警功能，设置范围为0-150 次，步进1bpm/次；2.3.4 报警的准确度不超过±2 次/分；2.3.5 从呼吸频率超限发生到报警发生时间应小于1min。
二氧化碳仪器作用功效原理

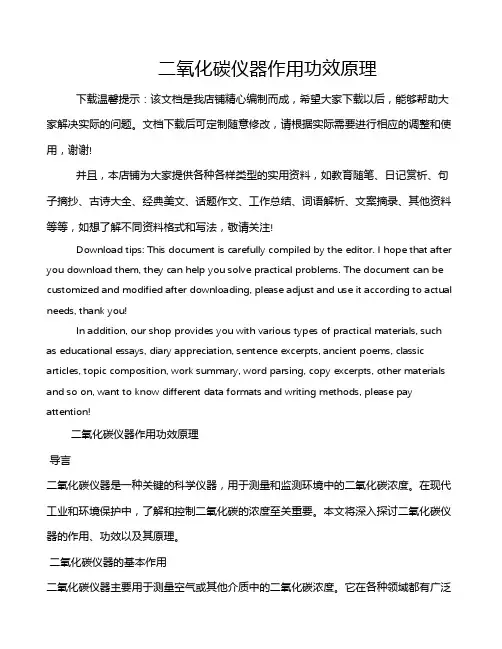

二氧化碳仪器作用功效原理下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!二氧化碳仪器作用功效原理导言二氧化碳仪器是一种关键的科学仪器，用于测量和监测环境中的二氧化碳浓度。
二氧化碳探测仪原理
二氧化碳探测仪原理一、引言二氧化碳（CO2）是一种重要的气体成分，对于环境监测和气候变化研究具有重要意义。
二氧化碳探测仪作为一种常见的仪器设备，广泛应用于室内空气质量监测、工业生产过程中的气体检测以及大气环境监测等领域。
本文将介绍二氧化碳探测仪的原理和工作方式。
二、二氧化碳探测原理二氧化碳探测仪是通过测量样品中二氧化碳的浓度来判断其含量的仪器。
其工作原理基于二氧化碳分子的特性和测量原理。
二氧化碳分子是由一个碳原子和两个氧原子组成的，具有极性，可以通过吸收红外光谱中特定波长的光线来实现浓度检测。
三、红外吸收测量原理红外吸收测量是二氧化碳探测仪最常用的测量原理之一。
二氧化碳分子在红外光谱范围内有两个特征吸收峰，分别位于 4.2μm和15μm处。
二氧化碳探测仪通过发射特定波长的红外光，经过样品后，通过检测光的强度变化来确定二氧化碳的浓度。
四、工作方式二氧化碳探测仪通常由发射器、样品室、检测器和信号处理器等组成。
其工作方式可以简单分为以下几步：1. 发射红外光：探测器发射特定波长的红外光，通常为4.2μm或15μm处的红外光。
2. 经过样品室：红外光经过样品室，样品室内填充待测样品。
3. 吸收和透射：红外光在样品室内与二氧化碳分子相互作用，部分被二氧化碳吸收，部分透射出来。
4. 检测和测量：探测器接收透射出来的光强信号，并转化为电信号。
5. 信号处理：信号处理器对电信号进行放大、滤波和数字化处理。
6. 浓度计算：根据信号处理后得到的电信号，计算出样品中二氧化碳的浓度。
五、二氧化碳探测仪的应用二氧化碳探测仪在室内空气质量监测中起到了重要的作用。
它可以用于检测室内二氧化碳浓度是否超标，及时提醒人们通风换气，保护人们的健康。
此外，二氧化碳探测仪也广泛应用于工业生产过程中的气体检测，如发电厂、化工厂等，以及大气环境监测等领域。
六、总结二氧化碳探测仪通过测量样品中二氧化碳的浓度来判断其含量，其工作原理基于二氧化碳分子的特性和红外吸收测量原理。
CO2气体浓度检测仪的软件设计
CO2气体浓度检测仪的软件设计摘要：本系统主要是针对温室大棚二氧化碳浓度的检测，减小周围环境的干扰，特别增加了温湿度传感器，设计是以AT89C2051单片机为控制核心的温室大棚二氧化碳浓度监测系统。
系统的硬件总体布置有五个组成部分，放大滤波电路即调理电路，A/D信号转换电路，串口通信电路，报警电路。
软件主要包括：数据采集处理程序，键盘控制程序，显示程序，报警处理程序。
以51单片机为主要控制器，通过二氧化碳浓度传感器进行检测，通过信号处理模块，放大微弱的电信号，在进行A/D转换电路。
数据传输给单片机处理，并通过键盘控制相应的二氧化碳浓度的上下限，比对结果，超出或者低于相应的二氧化碳浓度是进行报警处理，并且可以现实简单的自我调控。
在过高的二氧化碳浓度时，通过控制风扇的开关来达到自动控制温室里的二氧化碳浓度。
关键词：计算机控制系统、二氧化碳浓度、51单片机、二氧化碳气体传感器。
The software design of the Carbon dioxide gas concentration detectorAbstract:This system is mainly for the detection of greenhouses Carbon dioxide concentration, reduce the interference of surrounding environment, especially increases the temperature and humidity sensor, the design is based on AT89C2051 single-chip microcomputer as the control core of greenhouses Carbon dioxide concentration monitoring system. The general arrangement of system hardware is composed of five parts, amplification filter circuit which regulate circuit, A/D signal conversion circuit, serial communication circuit, alarm circuit. Software mainly includes: data collection and processing procedures, the keyboard control program, display program, alarm handler. 51 single chip microcomputer as the main controller, through the carbon dioxide concentration sensor, through the signal processing module, amplify weak signal, A/D conversion circuit. Data transmit to MCU processing, and through the keyboard control corresponding lower limit on the concentration of carbon dioxide, than as a result, above or below the corresponding carbon dioxide concentrations is alarm processing, and can be real simpleself-regulation. When high concentrations of carbon dioxide, by controlling the fan switch to achieve automatic control of carbon dioxide concentration in the greenhouse.Keywords: Computer control system, carbon dioxide concentration, 51 microcontroller, carbon dioxide gas sensors.一、绪论(一)课题的背景及主要内容现在,随着1978年的改革和发展,中国经济的快速发展,自动化程度也越来越高,而且已经发展成为更高层次的中国现代化。
毕业设计(论文)-温度、湿度以及CO2浓度测控仪的设计
兰州工业高等专科学校毕业设计（论文）题目温度、湿度以及CO2浓度测控仪的设计系别电气工程系专业电气自动化技术班级电自09-2班姓名学号指导教师（职称）（教授）日期摘要随着蔬菜大棚的迅速增多，人们对其性能要求也越来越高，特别是为了提高生产效率，对大棚的自动化程度要求也越来越高。
随着单片机及各种电子器件性价比的迅速提高，使得这种要求变为可能。
本文介绍了一种以AT89S52单片机为控制核心的测控仪，主要是为了对蔬菜大棚内的温湿度，以及二氧化碳浓度进行有效、可靠地检测与控制而设计的。
该测控仪具有检测精度高、使用简单、成本较低和工作稳定可靠等特点，所以具有一定的应用前景。
关键词:二氧化碳浓度蔬菜大棚测控仪温湿度检测自动化程度性能要求AbstractWith the rapid increase of the awning vegetables, people on its performance requirements also more and more high, especially in order to increase the production efficiency, to shed the automation degree of demand more and more is also high. With the single chip microcomputer and various kinds of electronic device performance to price ratio increased quickly, make such a request possible. This paper introduces a kind of AT89S52 SCM in as control core and control the device, mainly is for vegetables in the trellis of temperature and humidity, and carbon dioxide concentration is effective and reliable to detect and control and of the design. The measurement and control instrument has high accuracy, easy to use and low cost and stable and reliable, and other characteristics, so has certain application prospect. Keywords: carbon dioxide concentration measurement instrument testing temperature and humidity awning vegetables automation degree of performance requirements1.概述课题名称：温度、湿度、二氧化碳浓度测控仪的设计课题内容性质：工程设计课题来源性质：教师收集的结合生产实际的课题目前，在仓库、图书馆、蔬菜大棚等许多场合需要温度、湿度、二氧化碳浓度的控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
深圳市圣凯安科技有限公司
NE Sensor 二氧化碳CO2气体报警器
产品描述
二氧化碳CO2气体报警器适用于各种工业环境和特殊环境中的二氧化碳CO2浓度连续在线检测，仪器采用进口电化学传感器和微控制器技术，具有信号稳定，
精度高、重复性好等优点，防爆接线方式适用于各种危险场所。
仪器兼容各种控
制报警器、PLC、DCS等控制系统，可以实现远程监视，远程控制，远程报警，
计算机数据存储、分析等功能。
特点
•现场气体浓度液晶显示；
•高精度、长寿命的电化学、红外进口传感器；
•强大的软件设置支持,满足客户1.0000-99999之间的任意量程和所有气体检测需求;
•可通过控制器或遥控器，免开盖对探测器进行报警点调整、零点调整和目标点标定；
•适用于几十种气体检测，可选择显示几十种常见气体名称；
•气体单位名称PPM、%LEL、%VOL，可任意设定；
•程序运算采用了三位浮点数技术，保证了运算的精度；
•在全量程范围内任意设置上、下限报警点；
•RS485总线通讯，布线简单方便；
•4～20mA电流输出信号，可校正、全隔离，产品抗干扰能力强；
•2组常开无源触点输出，用于控制风机或电磁阀的交流接触器；
•精巧的电源设计、精湛的防雷设计、纯SMT元件贴片工艺,使得产品性能稳定；•巧妙的结构设计，探测器接线免上螺丝,安装极为简便；
产品名称二氧化碳CO2报警器CO2/NE-301
检测气体二氧化碳CO2
检测原理红外原理
检测范围0-2000ppm、0-5000ppm、0-10000ppm、0-5%VOL、0-10%VOL、0-20VOL、0-50VOL
分辨率4ppm、6ppm、10ppm、10ppm、10ppm、10ppm、10ppm 检测方式扩散式、泵吸式可选
显示方式液晶显示
输出信号用户可根据实际要求而定，最远可传输2000米（单芯1mm²屏蔽电缆）
①两线制4-20mA电流信号输出（三线制可选）
②RS-485数字信号输出，配合RS232转接卡可在电脑上存储
数据（选配）
③2组继电器输出：无源触电容量220VAC3A，24VDC3A（选
配）
④报警信号输出：现场声光报警，报警声音：<90分贝（选
配）
检测精度≤±2%（F.S）
重复性≤±1%
零点漂移≤±1%（F.S/年）
报警方式声、光报警
响应时间小于20S
恢复时间小于20S
防爆类型本质安全型
防爆标志Ex ibdIICT4
防护等级IP65
直接读数PPM、%LEL、%VOL任意设定
传感器寿命24个月
使用环境温度-20℃~+70℃；相对湿度≤95%RH（非凝露）
工作电源24VDC（正常工作电压范围：10～30VDC)
外型尺寸（含探枪长度）170×140×80mm
重量 1.5Kg
壳体材料不锈钢/铝合金。
