抽粪车真空泵
真空吸污车
第一章：一、真空吸污车的作用：真空吸污车是用来抽吸、运送和移动下水道、雨水井和沉淀井中的污泥、污水、的专用车辆。
它能大大减轻市政工人繁重和危险的下水道施工作业的劳动强度和不受有毒气体危害。
该车不仅是市政环卫部门下水道清污必备的施工设备，也可以作为大型厂矿的污水，油污和废水的抽吸、运送、转移的作业工具。
还可作为50m以内、2m深的小溪，小河清淤设备。
二、真空吸污车的分类：真空吸污车按工作原理可分为以下几种类型：1、射流式真空吸污车它是以射流原理，形成罐体内负压的吸污车，优点是结构简单，制造容易；除水泵外无易损件。
缺点是效率低（为20%-30%），真空度低（为53.3-66.7KPa），抽吸较慢。
2、抽风机式真空吸污车这是一中以风机抽风形成罐体内负压的吸污车，其优点是：排量大，抽率高。
缺点是配置的风机和牵引用的发动机的体积大；吸水多，吸污泥少。
3、机械真空泵式吸污车机械真空泵式吸污车采用容积式真空泵，主要用叶片泵向外抽风，造成罐体内负压。
其吸污效果较佳，泵体小，风冷，排量适中，负压极限可达93.3KPa以上。
以上三种形式的吸污车，机械真空泵式吸污车的吸泥效果最好，因此目前国内外大多数吸污车都采用该形式。
我们也将对机械真空泵吸污车做重点介绍。
我国目前生产和使用的清污设备与国外产品相比，存在着较大差距。
国外产品目前正向大型化、多功能、自动化方向发展，从单一的吸污车发展成为高压冲洗、真空吸污相结合的两用车。
第二章一、真空吸污车的构造与工作原理真空吸污车主要由汽车底盘、取力器、吸污罐体、真空泵、液压系统、气路系统及附件组成，如图所示。
国内吸污车主要采用货车生产厂家的汽车二类底盘，如东风EQ1092型、EQ1141型、EQ1110型，解放CA1120型等二类底盘。
二类汽车底盘是指不带货厢的用于改装专用车的汽车底盘，动力性能和操作性能与货车基本相同。
取力器是从汽车变速器侧面窗口附加的动力输出装置。
它内部的一个齿轮与汽车变速器的四档齿轮常啮合，通过一对减速齿轮，输出适合于真空泵转速的动力，驱动真空泵对罐体吸气，完成真空吸污。

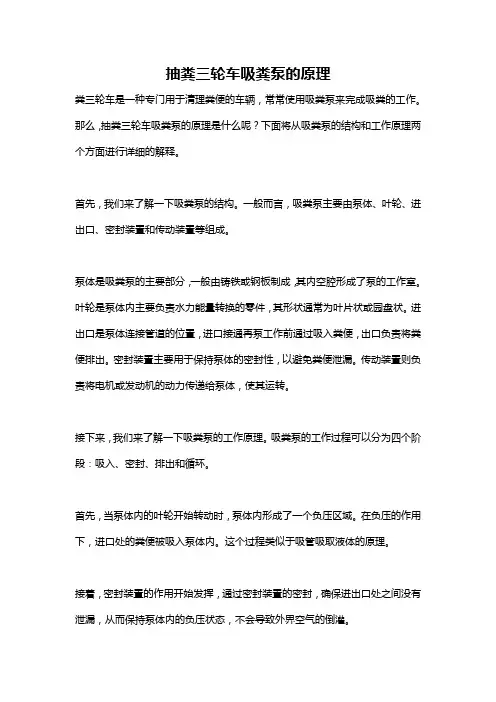

抽粪三轮车吸粪泵的原理
抽粪三轮车吸粪泵的原理粪三轮车是一种专门用于清理粪便的车辆，常常使用吸粪泵来完成吸粪的工作。
那么，抽粪三轮车吸粪泵的原理是什么呢？下面将从吸粪泵的结构和工作原理两个方面进行详细的解释。
首先，我们来了解一下吸粪泵的结构。
一般而言，吸粪泵主要由泵体、叶轮、进出口、密封装置和传动装置等组成。
泵体是吸粪泵的主要部分，一般由铸铁或钢板制成，其内空腔形成了泵的工作室。
叶轮是泵体内主要负责水力能量转换的零件，其形状通常为叶片状或园盘状。
进出口是泵体连接管道的位置，进口接通再泵工作前通过吸入粪便，出口负责将粪便排出。
密封装置主要用于保持泵体的密封性，以避免粪便泄漏。
传动装置则负责将电机或发动机的动力传递给泵体，使其运转。
接下来，我们来了解一下吸粪泵的工作原理。
吸粪泵的工作过程可以分为四个阶段：吸入、密封、排出和循环。
首先，当泵体内的叶轮开始转动时，泵体内形成了一个负压区域。
在负压的作用下，进口处的粪便被吸入泵体内。
这个过程类似于吸管吸取液体的原理。
接着，密封装置的作用开始发挥，通过密封装置的密封，确保进出口处之间没有泄漏，从而保持泵体内的负压状态，不会导致外界空气的倒灌。
然后，随着叶轮的继续旋转，内部的粪便被迫从进口处排出。
由于叶轮的形状和旋转的角度，导致粪便被推向泵体的出口处，从而达到排出的目的。
最后，经过一次工作循环后，泵体内的粪便就被排空了。
然后，叶轮继续旋转，下一个工作循环即将开始。
总体来说，吸粪泵利用泵体内形成的负压和叶轮的旋转作用，实现了粪便的吸入和排出。
通过不断重复的循环工作，实现了对粪便的连续清理。
需要注意的是，吸粪泵的性能受到多种因素的影响，如泵体的材质和结构设计、叶轮的形状和材质、密封装置的品质等。
因此，在实际应用中，需要根据具体环境和需求来选择合适的吸粪泵，以提高吸粪的效率和效果。
总之，抽粪三轮车吸粪泵通过负压和叶轮的工作原理，实现了对粪便的吸入和排出，对保障环境卫生和人类健康具有重要作用。

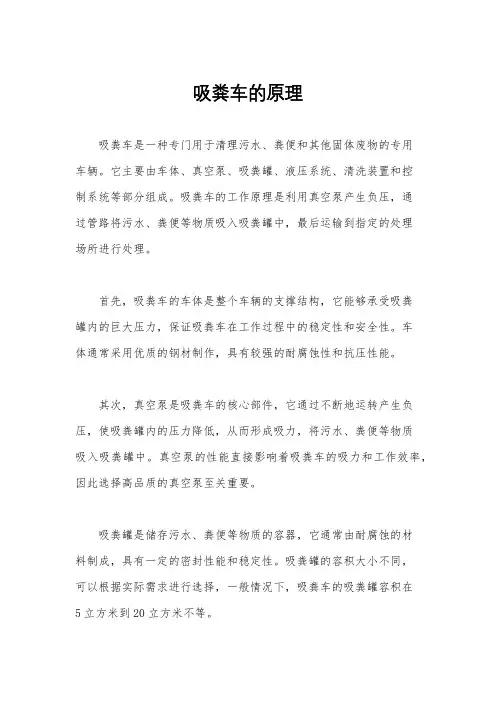

吸粪车的原理
吸粪车的原理吸粪车是一种专门用于清理污水、粪便和其他固体废物的专用车辆。
它主要由车体、真空泵、吸粪罐、液压系统、清洗装置和控制系统等部分组成。
吸粪车的工作原理是利用真空泵产生负压，通过管路将污水、粪便等物质吸入吸粪罐中，最后运输到指定的处理场所进行处理。
首先，吸粪车的车体是整个车辆的支撑结构，它能够承受吸粪罐内的巨大压力，保证吸粪车在工作过程中的稳定性和安全性。
车体通常采用优质的钢材制作，具有较强的耐腐蚀性和抗压性能。
其次，真空泵是吸粪车的核心部件，它通过不断地运转产生负压，使吸粪罐内的压力降低，从而形成吸力，将污水、粪便等物质吸入吸粪罐中。
真空泵的性能直接影响着吸粪车的吸力和工作效率，因此选择高品质的真空泵至关重要。
吸粪罐是储存污水、粪便等物质的容器，它通常由耐腐蚀的材料制成，具有一定的密封性能和稳定性。
吸粪罐的容积大小不同，可以根据实际需求进行选择，一般情况下，吸粪车的吸粪罐容积在5立方米到20立方米不等。
液压系统是吸粪车的动力来源，它通过液压泵将液压油送至液压缸，驱动各个部件的运动。
液压系统的稳定性和工作效率对吸粪车的操作和使用起着至关重要的作用。
此外，吸粪车还配备了清洗装置，用于清洗吸粪罐和管路，确保吸粪车在工作过程中的卫生和安全。
清洗装置通常由高压水泵和喷嘴等部件组成，能够有效地清洗吸粪罐和管路内的污物和异物。
控制系统是吸粪车的大脑，它通过各种传感器和执行器实现对吸粪车各个部件的控制和监测。
控制系统能够实时监测吸粪车的工作状态，保证各个部件的正常运行，提高吸粪车的工作效率和安全性。
总的来说，吸粪车通过真空泵产生负压，利用吸粪罐储存污水、粪便等物质，通过液压系统驱动各个部件的运动，配备清洗装置和控制系统，实现对污水、粪便等废物的清理和运输。
吸粪车的工作原理简单而有效，是城市环卫和农村污水处理的重要设备。

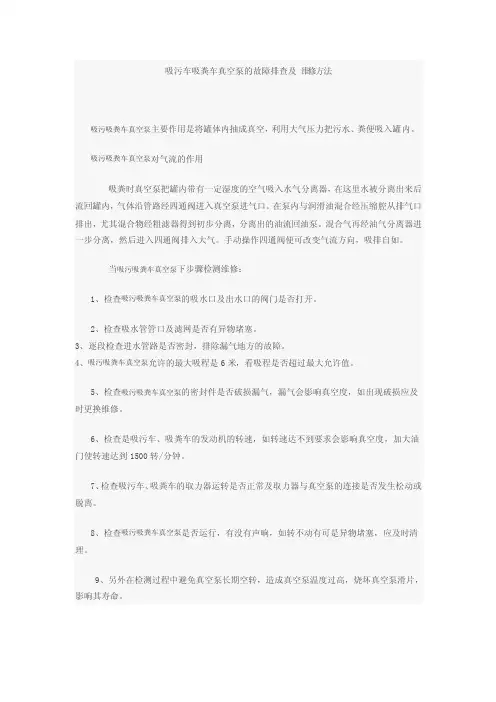

吸污车吸粪车真空泵的故障排查及维修方法
吸污车吸粪车真空泵的故障排查及维修方法吸污吸粪车真空泵主要作用是将罐体内抽成真空，利用大气压力把污水、粪便吸入罐内。
吸污吸粪车真空泵对气流的作用吸粪时真空泵把罐内带有一定湿度的空气吸入水气分离器，在这里水被分离出来后流回罐内，气体沿管路经四通阀进入真空泵进气口。
在泵内与润滑油混合经压缩腔从排气口排出，尤其混合物经粗滤器得到初步分离，分离出的油流回油泵。
混合气再经油气分离器进一步分离，然后进入四通阀排入大气。
手动操作四通阀便可改变气流方向，吸排自如。
当吸污吸粪车真空泵下步骤检测维修：1、检查吸污吸粪车真空泵的吸水口及出水口的阀门是否打开。
2、检查吸水管管口及滤网是否有异物堵塞。
3、逐段检查进水管路是否密封，排除漏气地方的故障。
4、吸污吸粪车真空泵允许的最大吸程是6米，看吸程是否超过最大允许值。
5、检查吸污吸粪车真空泵的密封件是否破损漏气，漏气会影响真空度，如出现破损应及时更换维修。
6、检查是吸污车、吸粪车的发动机的转速，如转速达不到要求会影响真空度，加大油门使转速达到1500转/分钟。
7、检查吸污车、吸粪车的取力器运转是否正常及取力器与真空泵的连接是否发生松动或脱离。
8、检查吸污吸粪车真空泵是否运行，有没有声响，如转不动有可是异物堵塞，应及时清理。
9、另外在检测过程中避免真空泵长期空转，造成真空泵温度过高，烧坏真空泵滑片，影响其寿命。
如真空泵一切运转正常中，就是不出水，则就重点检查管路是否漏气及进水口及滤网是否有异物堵塞，排除故障就能正常使用。

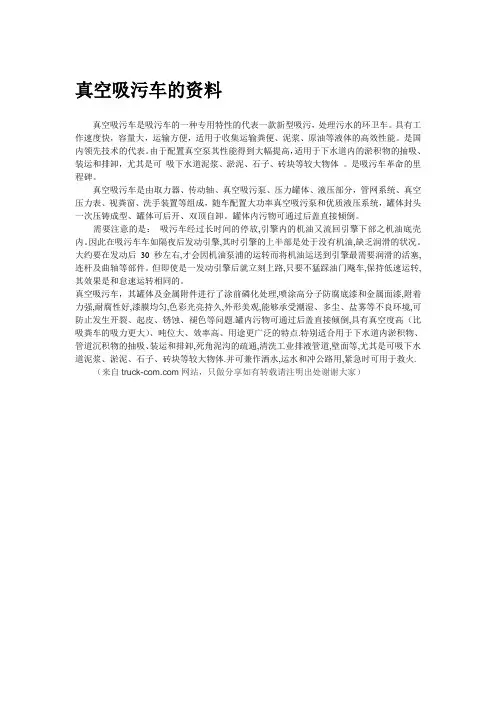

真空吸污车介绍
真空吸污车的资料真空吸污车是吸污车的一种专用特性的代表一款新型吸污，处理污水的环卫车。
具有工作速度快，容量大，运输方便，适用于收集运输粪便、泥浆、原油等液体的高效性能。
是国内领先技术的代表。
由于配置真空泵其性能得到大幅提高，适用于下水道内的淤积物的抽吸、装运和排卸，尤其是可吸下水道泥浆、淤泥、石子、砖块等较大物体。
是吸污车革命的里程碑。
真空吸污车是由取力器、传动轴、真空吸污泵、压力罐体、液压部分，管网系统、真空压力表、视粪窗、洗手装置等组成，随车配置大功率真空吸污泵和优质液压系统，罐体封头一次压铸成型、罐体可后开、双顶自卸。
罐体内污物可通过后盖直接倾倒。
需要注意的是：吸污车经过长时间的停放,引擎内的机油又流回引擎下部之机油底壳内。
因此在吸污车车如隔夜后发动引擎,其时引擎的上半部是处于没有机油,缺乏润滑的状况。
大约要在发动后30秒左右,才会因机油泵浦的运转而将机油运送到引擎最需要润滑的活塞,连杆及曲轴等部件。
但即使是一发动引擎后就立刻上路,只要不猛踩油门飚车,保持低速运转,其效果是和怠速运转相同的。
真空吸污车，其罐体及金属附件进行了涂前磷化处理,喷涂高分子防腐底漆和金属面漆,附着力强,耐腐性好,漆膜均匀,色彩光亮持久,外形美观,能够承受潮湿、多尘、盐雾等不良环境,可防止发生开裂、起皮、锈蚀、褪色等问题.罐内污物可通过后盖直接倾倒,具有真空度高（比吸粪车的吸力更大）、吨位大、效率高、用途更广泛的特点.特别适合用于下水道内淤积物、管道沉积物的抽吸、装运和排卸,死角泥沟的疏通,清洗工业排液管道,壁面等,尤其是可吸下水道泥浆、淤泥、石子、砖块等较大物体.并可兼作洒水,运水和冲公路用,紧急时可用于救火.（来自网站，只做分享如有转载请注明出处谢谢大家）。

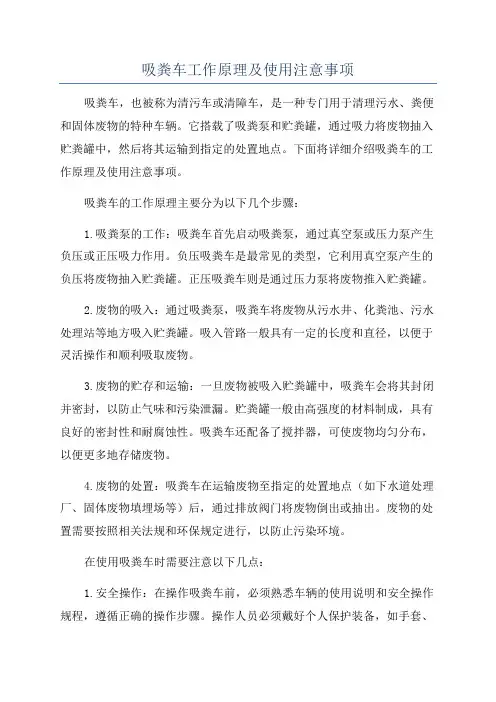

吸粪车工作原理及使用注意事项
吸粪车工作原理及使用注意事项吸粪车，也被称为清污车或清障车，是一种专门用于清理污水、粪便和固体废物的特种车辆。
它搭载了吸粪泵和贮粪罐，通过吸力将废物抽入贮粪罐中，然后将其运输到指定的处置地点。
下面将详细介绍吸粪车的工作原理及使用注意事项。
吸粪车的工作原理主要分为以下几个步骤：1.吸粪泵的工作：吸粪车首先启动吸粪泵，通过真空泵或压力泵产生负压或正压吸力作用。
负压吸粪车是最常见的类型，它利用真空泵产生的负压将废物抽入贮粪罐。
正压吸粪车则是通过压力泵将废物推入贮粪罐。
2.废物的吸入：通过吸粪泵，吸粪车将废物从污水井、化粪池、污水处理站等地方吸入贮粪罐。
吸入管路一般具有一定的长度和直径，以便于灵活操作和顺利吸取废物。
3.废物的贮存和运输：一旦废物被吸入贮粪罐中，吸粪车会将其封闭并密封，以防止气味和污染泄漏。
贮粪罐一般由高强度的材料制成，具有良好的密封性和耐腐蚀性。
吸粪车还配备了搅拌器，可使废物均匀分布，以便更多地存储废物。
4.废物的处置：吸粪车在运输废物至指定的处置地点（如下水道处理厂、固体废物填埋场等）后，通过排放阀门将废物倒出或抽出。
废物的处置需要按照相关法规和环保规定进行，以防止污染环境。
在使用吸粪车时需要注意以下几点：1.安全操作：在操作吸粪车前，必须熟悉车辆的使用说明和安全操作规程，遵循正确的操作步骤。
操作人员必须戴好个人保护装备，如手套、口罩、防护眼镜等。
在吸取废物时，要注意保持安全距离，避免吸入有毒气体或废物溅到身上。
2.定期维护：吸粪车是一种特种车辆，需要定期进行维护和保养，以确保其正常运行和安全使用。
包括清洗贮粪罐、更换易损件和维护吸粪泵等。
3.废物处理：废物是一种有害物质，必须按照相关法规和环保规定进行正确的处置。
废物应当妥善运输和处理，避免污染环境和影响公共卫生。
4.环境保护：在使用吸粪车进行清理作业时，要注意环境保护，尽量减少污染和影响。
避免泄漏和溅射废物，确保废物的安全运输和处置。
吸粪车专用真空泵
吸粪车专用真空泵河南通利吸粪车专用真空泵广泛用于沼气池出污、厕所出便、鱼塘抽泥浆、鸡厂猪厂出粪、酒店清理饭废渣与生活废水、工厂吸污水、以及城市排污该吸粪车专用真空泵是在作业中的核心部分。
它把密封罐内的空气抽至一定真空，罐内形成负压，使地面以下或以上的粪液、污水、石油等各种流体自动吸入罐内，以便采收运输。
该吸粪车专用真空泵安装随意：可自行安装于三轮车、拖拉机、气车上，也可与电机配合使用。
河南通利吸粪车专用真空泵注意事项1.在安装时轻拿轻放，不允许捶打，敲击。
2.使用前在吸粪车专用真空泵体内预先加200毫升左右清洁的真空泵油。
3.按红箭头指示的旋向，选择法兰安装。
旋向不对，发挥不了抽真空的作用，而且对吸粪车专用真空泵也有一定的损坏。
4.第一次使用吸粪车专用真空泵时，请先空载低速运转（<300转/2分钟），在检查吸粪车专用真空泵体的泄露，升温情况。
5.吸粪车专用真空泵投入使用最初阶段运转工作累计10小时后，必须彻底更换润滑油一次，以后每50-100小时后更换油，吸粪车专用真空泵如抽漫，进水或机油变质，则应立即更换机油。
6.随时认真检查吸粪车专用真空泵油管的疏通情况，及时排除及其他故障。
吸粪车专用真空泵技术参数项目型号ZD-60A ZD-60B ZD-25 ZD-6极限压力 -Mpa 0.098 0.098 0.098 0.08 抽气速率(升/秒) 28 28 10 3 转速（转/分）960 960 960 960 电机功率（Kw） 3 3 1.1 0.55 进、排气口径（mm）50 50 25 G3/8"传动方式三角胶带三角胶带直联直联润滑方式连续吸入连续吸入连续吸入滴油润滑油型号30号机油30号机油30号机油30号机油最高泵温℃≦90 ≦90 ≦90 ≦90。
抽粪车工作原理
抽粪车工作原理
抽粪车是一种用于清除和运输废物或污水的特种车辆。
它的工作原理如下：
1. 吸力形成：抽粪车通过一种称为真空系统的装置，创建负压环境，产生强大的吸力。
这个系统通常由一个强大的真空泵和管道组成。
2. 吸粪过程：抽粪车的多功能吸头或吸管通常通过一个灵活的抽吸臂连接到真空系统。
吸头用于将粪便或污水从池塘、化粪池或下水道等源头吸入。
3. 过滤与分离：一旦粪便或污水被吸入抽粪车的罐体中，过滤系统开始工作。
这通常包括过滤器和分离器，用于分离固体废物和液体。
4. 存储和运输：分离后的固体废物被保留在抽粪车的罐体内，而液体则被泵入罐体的底部或侧部，以减少车辆的重量和提高稳定性。
抽粪车通常使用密封的罐体，以避免污物泄漏和恶臭气味的蔓延。
5. 处理与倾倒：一旦抽粪车的罐体装满了粪便或污水，它需要被倾倒到适当的处理设施中。
这些设施可能包括污水处理厂、污物填埋场或其他适当的废物处理设备。
6. 清洗与维护：由于抽粪车在处理污物时可能会附着一些废物残留物，因此在每次使用后，抽粪车需要进行彻底的清洗和消
毒，以确保卫生和安全。
抽粪车的工作原理是基于真空吸力和泵浦系统，通过吸入、分离、存储和运输粪便或污水，将废物从源头快速、高效地清除并运输到适当的处理设施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图2
气体路径
3 过滤网 8
弹子
13 排气罩 18
后端板
23
—→高真空路径 4 皮带轮 9
前轴
14 排气罩垫 19
低转子
24
—→高真空路径 5 前端板 10 油密封室 15 挡油网 20 冷却水接头 25
1 进气嘴 6 高转片 11
弹簧
16
泵壳
21
键
26
2 密封圈 7 高转子 12 定位销钉 17 中隔板 22
【2X 型双级旋片式真空泵】拆箱与安装：
拆箱后小心取出旋片真空泵体、备附件及说明书并保管好作日后备用。除去填充物，擦净泵的表面灰尘、垢。按装箱单清点数目。 旋片真空泵安装在环境清洁、通气良好，光线充足符合第4条要求的室内。根据使用情况泵应安装在有一定宽裕的场地，以便于操作维护。泵的外 形尺寸见。旋片真空泵可以放置在坚实平坦的地面上，不需特别的地基，如需固定可另加螺钉与基础固牢，地脚螺钉尺寸见。旋片真空泵如靠近 精密仪表使用时，应考虑增加防震装置。 将被抽容器用真空软管或法兰与旋片真空泵相联结，如用法兰联接时，法兰上应有橡胶圈槽，形式及尺寸见图50联接被抽容器的管径不应小于泵 进气口直径，管通宜短，接头宜少，否则影响抽速，管道和接头的漏气量应小。被抽容器的气体量应与泵的抽速相适应，旋片真空泵的抽速关系 见图4。在泵与被抽容器之间建议装上一个真空阀，以便控制气体流量。对于泵并建议装上一个放气阀（或电磁阀）以便停车时对泵放气,能防止 返油以及容易起动。 按照电机标牌所示电压和接线方式接上电源，并建议采用保险装置以免超载，判明电机旋转方向，应与泵上箭头方向一致。取下排气塞装上排气 罩，或将排所嘴上的套子取下。旋片真空泵需冷却者接上水源。 如必须使泵抽除有毒的及腐蚀黑色金属的气体、对真空油起化学变化的气体、及超过常温和有尘埃的气体时，应在进气管道上加装中和、冷却、 过滤等有关装置配合使用，否则将影响旋片真空泵使用性能和寿命。抽除对人体有害的气体时，应安上相应的管道，将排出气体引至室外远离工 区进行处理。
底转片
27
水盖板 排气阀片
视窗 掺气阀 放油塞
图3
1 皮带轮
6 排气咀 11 低转子 16
钢珠
21
2
键
7 密封圈 12
弹簧 17
手柄
22
3 前端板
8 排气罩 13 底转片 18 放油塞 23
4 高转子
9 过滤网 14 后端板 19
纸垫
24
5 高转片 10 泵体 15
弹簧 20
阀座
阀片 档板 油盖 定位销钉
58
55
冷却方式
自然冷却
冷却水量(L/min)
-
2X-8A
2X-8
2X-15A
2X-15
8
15
6×10-2(≤5×10-4)110
6×10-1(5×10-3)
1.1
1.5
≤40
40
40
590
2.0
2.8
≤70
≤75
79×43×54
79×53×54
DDC-JQ40
80
110
水冷
自然冷
＞0.5
-
＞0.8
2、由于旋片式真空泵是用黑色金属制造，而且比较精密，整个泵的工作都是联系在一起的，所以旋片式真空泵不适用于抽除含氧过高的、有
毒的、有爆炸性的浸蚀黑色金属的和对真空油起化学作用的各种气体，也不可做为压缩机和输送泵使用。如有气镇装置的泵，可抽除一定地的可 凝汽体。
3、旋片式真空泵可以用来直接获得真空度在10~3托以下的真空作业，以及配合其它真空作业之用。 4、旋片式真空泵一般在不低于5℃的室温及不高于90%的相对温度的环境内使用。
【2X 型双级旋片式真空泵】结构及原理：
5、图1是旋片式真空泵泵原理图，转子3及7与高真空室外1及低真空室6相切，转子3及7沿箭头方向旋转，带动转子槽内滑动的转片旋转,由于 弹簧9及离心力的作用, 转片外端紧贴高低真空室的内表面滑动,把转子与高低真空室所形成的月洼形空间从进气嘴2到排气阀门5和从过气管4到 排气阀门10之间分隔开来,形成二或三个容积,并且周期性的大小变化,当在图示旋片式真空泵位置继续旋转时 A 及 C 容积逐渐增大,被抽容积气体 没进气嘴进入泵内,同时 B 及 D 容积逐渐减少,压力升高,随后冲开排气阀门5及10,将气体排出真空室外,气体经过油面而排于大气之中,因为油是淹 住排气门的,故能防止气体返回真空室。当抽气压强较高时,高低真空室的阀门都排气,相当于单级泵,当真空度较高时,全部气体进入真空室,再由 排气阀门10排出,此时二级串联即进入双级泵工作。
【2X 型双级旋片式真空泵】型号意义：
【2X 型双级旋片式真空泵】产品用途及使用范围：
1、2X 型旋片式真空泵是用以抽除特定密封容器内的气体，使该容器获得一定真空的基本设备，由于现代科学技术的高度发展，真空泵的应 用遍及各个科学领域和各种企业事业单位，可供冶金、化工、轻工、石油、医疗、制药、印染、电器、电真空、半导体、食品、原子能、纺织等 科研机关、大专院校、工矿企业作科研和生产与教学之用。
2X-4A
抽气速度（L/S）
2
4
关气镇
极限真空
Pa(Torr)
开气镇
电动机功率(KW)
0.37
0.55
温升（℃）
进气口径(mm)
18
25
转速(r/min)
450
用油量(L)
0.7
1.0
噪声 dB(A)
68
≤68
外形尺寸(cm)
56×31×39 56×34×37
适用电磁阀型号
DDC-JQ25
重量（kg）
抽粪车真空泵
系，使“博山泵”不仅在北京西客站、大亚湾核电站、南水北调等国家重点工程中标，而且畅销 80 多个国家和地区，去年 直接出口额 3000 余万美元，其中工业泵、潜水泵、真空泵生产总量、市场占有率、经济效益均居全国同行业前三，其优势吸引德 国西门子、日本荏原、美国纳士等世界 500 强企业和泵业巨头来博山建设生产、研发基地，膨胀了集群优势。在泵业等支柱产业拉 动下，去年博山区 GDP、地方财政收入分别是 2000 年的 2.2 倍和 2.7 倍。
珠海发电厂一期工程为 2×700 MW 的燃煤机组，锅炉为日本三菱 重工生产的亚临界压力、一次中间再热、四角切圆、 平衡通风、固态排渣的控制循环 汽包锅炉。每台锅炉配置两台 MLHIR140 型 50%容量的动叶可调轴流送风机，两台 ML HI R175 型 50%容量的
目录
一、2X 型双级旋片式真空泵 二、2XZ 型直联旋片式真空泵 三、XD 型单级旋片式真空泵 四、2BV 型水环式真空泵 五、2SK 系列两级水环式真 空泵 六、SK 系列水环式真空泵 七、SK 型直联水环式真空泵 八、SZB 型水环式真空泵 九、SZ 型水环式真空泵 十、 W 型往复式真空泵
泵由泵体、高转子、低转子、前端板、后端板、高转片、低转片、排气阀、排气罩、视镜等零部件组成。 在泵体内压入一个中隔板、将泵壳分成高低真空室，各室都有排气门，高真空室排气与低真空室进气相通。高转子前端伸出前轴；后端伸出 后轴。前轴通过前端板的轴承支持、经过油密封室而伸出前端板外：后轴由中隔板上的轴承支持。而伸入低真空室内，低真空室转子则装在后轴 上、故高低转子均由前轴带动。高低转子都有对开的槽子，呈“T”形的旋片由弹簧开而装于槽内。泵的进气口处有过滤网，而排气口处有挡油网， 视镜左边有掺气阀，下边有放油塞。
7、2X 旋片式真空泵抽气过程：见图2，气体由进气嘴进入高真空室，起初是高压强，高低真空室都充满大气，两个排气门都打开排气。随着 抽气的进行，气压下降（即真空度提高），高真空室压力不足以推开排气门，气体经中隔板进入低真空室，此时压力亦不足推开排气门，但低真空 室进入有一定量油，帮助推开排气门，气体亦随之排出。排出的气体平杂着的油粒，经挡油网滤而使油分离，只有气体排出泵外，气体路径见图2。
8、2X 旋片式真空泵油密封室里的油，由油池 A 经前端板上的孔供给。低真空室里的油，由油池 A 经后端板上的孔供给。高真空室的油，由 中隔板上的孔，循环供给。2X 旋片式真空泵前后端盖的密封是由泵体上部的油池 B 经泵体端面室的孔而流入油槽进行密封。
【2X 型双级旋片式真空泵】性能参数：
型号
2X-2
如被抽除的气体中含有较高的蒸汽气体时，在气体受到压缩而其蒸汽的分压强超过此蒸汽在泵内温度下的饱和压强时，此时蒸气被压缩成为 液体，旋片式真空泵无法排出，而混在真空油内，使泵的性能大大降低。如果掺入适量的空气，使蒸汽在受到压缩时，其分压强也低于泵温的饱 和压强，则蒸汽在变成液体前就能被排出泵外去，故本系列2X-4以上的泵都装有能放入一定量气体的掺气阀11见图1
11 20
3 55 6 270 260
400 380
260 260 200
10 25
3 55 6.5 340 327 267 520 480 119 300 260 200 82 105 11 25
3 64 7 360 380 302 560 520 130 328 280 210 88 112 11 32
2X-30 30
2X-70 70
(≤1×10)
3
5.5
65
80
420
3.0
4.2
≤78(～70) ≤80(～75)
78×50×56 91×65×70
DDC-JQ65 DDC-JQ80
232
330
水冷
＞1
＞2
2X 旋片式真空泵注意：（1）真空度是指被抽容器内剩余气体压强，以分压强为我厂出厂标准，总压强为辅助标准，热偶计测的是各种蒸汽和永久 气体的总压强，而麦氏表只能测出永久气体占的分压强，故二表的数值有一定的差异。
2X-15 56.5 36 105 54 70 80 5
