室外消防水泵接合器及室外消火栓安装工艺标准
室外消防水泵接合器及室外消火栓安装工艺标准
20 室外消防水泵接合器及消火栓安装工艺规范20.1 范围本规范规定了室外消防水泵接合器及室外消火栓安装的施工工艺要求、施工方法和质量规范。
本规范适用于民用住宅小区和厂区内，工作压力不大于1.0MPa的室外消防水泵接合器及室外消火栓的安装工程的施工。
20.2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本规范。
凡是不注日期的引用文件，其最新版本适用于本规范。
GB50300-2001 建筑工程施工质量验收统一规范GB50242-2002 建筑给水排水及采暖工程施工质量验收规范GB50015-2003 建筑给水排水设计规范CECS125-2001 建筑给水钢塑复合管管道工程技术规范20.3 术语和定义20.3.1 给水系统通过管道及辅助设备，按照建筑物和用户的生产、生活和消防的需要，有组织的输送到用水地点的网络。
20.3.2 给水配件在给水供应系统中，用以调节、分配水量和水压，关断和改变水流方向的各种管件、阀门和水嘴的统称。
20.3.3 实验压力管道、容器或设备进行耐压强度和气密性实验规定所要达到的压力。
20.3.4 管道配件管道与管道或管道与设备连接用的各种零、配件的统称。
20.3.5 钢塑复合管在钢管内壁衬涂一定厚度塑料复合而成的管子，钢塑复合管含衬塑钢管和涂塑钢管。
20.3.6卡箍式连接在管段端部压出凹槽，通过专用卡箍，辅以橡胶密封圈，扣紧沟槽而连接的方式。
20.3.7 压槽采用机械方法将管子端部压出规范凹槽的工艺。
20.4 施工准备20.4.1 技术准备20.4.1.1 施工图应经设计单位、建设单位、监理单位和施工单位会审，并经设计单位进行设计交底；图纸会审应形成会审纪要，设计变更应经过设计单位同意。
20.4.1.2 编制《施工方案》，并报上级主管部门和监理单位审核批准。
20.4.1.3 熟悉施工图，熟悉国家或行业室外消防水泵接合器及室外消火栓安装的施工工艺规范、验收规范和规范图等。
室外消防水泵接合器及室外消火栓安装工艺标准
20 室外消防水泵接合器及消火栓安装工艺规范20.1 范围本规范规定了室外消防水泵接合器及室外消火栓安装的施工工艺要求、施工方法和质量规范。
本规范适用于民用住宅小区和厂区内，工作压力不大于1.0MPa的室外消防水泵接合器及室外消火栓的安装工程的施工。
20.2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本规范。
凡是不注日期的引用文件，其最新版本适用于本规范。
GB50300-2001 建筑工程施工质量验收统一规范GB50242-2002 建筑给水排水及采暖工程施工质量验收规范GB50015-2003 建筑给水排水设计规范CECS125-2001 建筑给水钢塑复合管管道工程技术规范20.3 术语和定义20.3.1 给水系统通过管道及辅助设备，按照建筑物和用户的生产、生活和消防的需要，有组织的输送到用水地点的网络。
20.3.2 给水配件在给水供应系统中，用以调节、分配水量和水压，关断和改变水流方向的各种管件、阀门和水嘴的统称。
20.3.3 实验压力管道、容器或设备进行耐压强度和气密性实验规定所要达到的压力。
20.3.4 管道配件管道与管道或管道与设备连接用的各种零、配件的统称。
20.3.5 钢塑复合管在钢管内壁衬涂一定厚度塑料复合而成的管子，钢塑复合管含衬塑钢管和涂塑钢管。
20.3.6卡箍式连接在管段端部压出凹槽，通过专用卡箍，辅以橡胶密封圈，扣紧沟槽而连接的方式。
20.3.7 压槽采用机械方法将管子端部压出规范凹槽的工艺。
20.4 施工准备20.4.1 技术准备20.4.1.1 施工图应经设计单位、建设单位、监理单位和施工单位会审，并经设计单位进行设计交底；图纸会审应形成会审纪要，设计变更应经过设计单位同意。
20.4.1.2 编制《施工方案》，并报上级主管部门和监理单位审核批准。
20.4.1.3 熟悉施工图，熟悉国家或行业室外消防水泵接合器及室外消火栓安装的施工工艺规范、验收规范和规范图等。
室外消防水泵接合器及室外消火栓安装工艺标准
20 室外消防水泵接合器及消火栓安装工艺规范20.1 范围本规范规定了室外消防水泵接合器及室外消火栓安装的施工工艺要求、施工方法和质量规范。
本规范适用于民用住宅小区和厂区内，工作压力不大于1.0MPa的室外消防水泵接合器及室外消火栓的安装工程的施工。
20.2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本规范。
凡是不注日期的引用文件，其最新版本适用于本规范。
GB50300-2001 建筑工程施工质量验收统一规范GB50242-2002 建筑给水排水及采暖工程施工质量验收规范GB50015-2003 建筑给水排水设计规范CECS125-2001 建筑给水钢塑复合管管道工程技术规范20.3 术语和定义20.3.1 给水系统通过管道及辅助设备，按照建筑物和用户的生产、生活和消防的需要，有组织的输送到用水地点的网络。
20.3.2 给水配件在给水供应系统中，用以调节、分配水量和水压，关断和改变水流方向的各种管件、阀门和水嘴的统称。
20.3.3 实验压力管道、容器或设备进行耐压强度和气密性实验规定所要达到的压力。
20.3.4 管道配件管道与管道或管道与设备连接用的各种零、配件的统称。
20.3.5 钢塑复合管在钢管内壁衬涂一定厚度塑料复合而成的管子，钢塑复合管含衬塑钢管和涂塑钢管。
20.3.6卡箍式连接在管段端部压出凹槽，通过专用卡箍，辅以橡胶密封圈，扣紧沟槽而连接的方式。
20.3.7 压槽采用机械方法将管子端部压出规范凹槽的工艺。
20.4 施工准备20.4.1 技术准备20.4.1.1 施工图应经设计单位、建设单位、监理单位和施工单位会审，并经设计单位进行设计交底；图纸会审应形成会审纪要，设计变更应经过设计单位同意。
20.4.1.2 编制《施工方案》，并报上级主管部门和监理单位审核批准。
20.4.1.3 熟悉施工图，熟悉国家或行业室外消防水泵接合器及室外消火栓安装的施工工艺规范、验收规范和规范图等。
室外消防水泵接合器及室外消火栓安装工艺标准
20 室外消防水泵接合器及消火栓安装工艺规范20、1 范围本规范规定了室外消防水泵接合器及室外消火栓安装的施工工艺要求、施工方法与质量规范。
本规范适用于民用住宅小区与厂区内,工作压力不大于1、0MPa的室外消防水泵接合器及室外消火栓的安装工程的施工。
20、2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡就是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版不适用于本规范。
凡就是不注日期的引用文件,其最新版本适用于本规范。
GB50300-2001 建筑工程施工质量验收统一规范GB50242-2002 建筑给水排水及采暖工程施工质量验收规范GB50015-2003 建筑给水排水设计规范CECS125-2001 建筑给水钢塑复合管管道工程技术规范20、3 术语与定义20.3.1 给水系统通过管道及辅助设备,按照建筑物与用户的生产、生活与消防的需要,有组织的输送到用水地点的网络。
20.3.2 给水配件在给水供应系统中,用以调节、分配水量与水压,关断与改变水流方向的各种管件、阀门与水嘴的统称。
20.3.3 实验压力管道、容器或设备进行耐压强度与气密性实验规定所要达到的压力。
20.3.4 管道配件管道与管道或管道与设备连接用的各种零、配件的统称。
20.3.5 钢塑复合管在钢管内壁衬涂一定厚度塑料复合而成的管子,钢塑复合管含衬塑钢管与涂塑钢管。
20.3.6卡箍式连接在管段端部压出凹槽,通过专用卡箍,辅以橡胶密封圈,扣紧沟槽而连接的方式。
20.3.7 压槽采用机械方法将管子端部压出规范凹槽的工艺。
20、4 施工准备20.4.1 技术准备20.4.1、1 施工图应经设计单位、建设单位、监理单位与施工单位会审,并经设计单位进行设计交底;图纸会审应形成会审纪要,设计变更应经过设计单位同意。
20.4.1、2 编制《施工方案》,并报上级主管部门与监理单位审核批准。
20.4.1、3 熟悉施工图,熟悉国家或行业室外消防水泵接合器及室外消火栓安装的施工工艺规范、验收规范与规范图等。

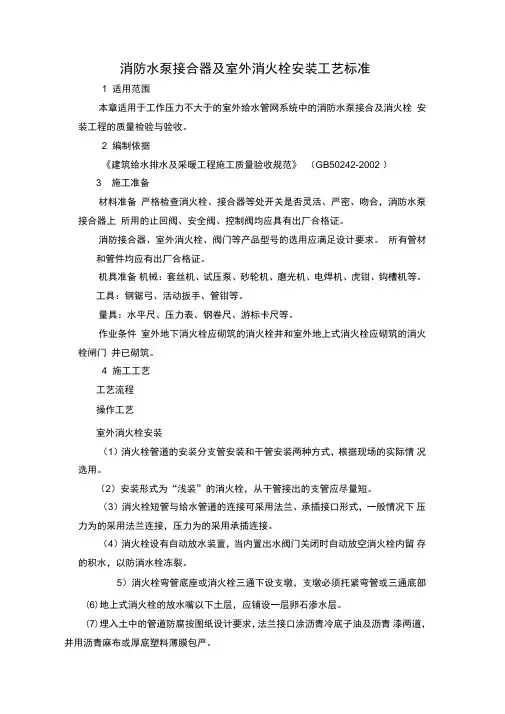

消防水泵接合器及室外消火栓安装工艺标准
消防水泵接合器及室外消火栓安装工艺标准1 适用范围本章适用于工作压力不大于的室外给水管网系统中的消防水泵接合及消火栓安装工程的质量检验与验收。
2 编制依据《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002 ）3 施工准备材料准备严格检查消火栓、接合器等处开关是否灵活、严密、吻合，消防水泵接合器上所用的止回阀、安全阀、控制阀均应具有出厂合格证。
消防接合器、室外消火栓、阀门等产品型号的选用应满足设计要求。
所有管材和管件均应有出厂合格证。
机具准备机械：套丝机、试压泵、砂轮机、磨光机、电焊机、虎钳、钩槽机等。
工具：钢锯弓、活动扳手、管钳等。
量具：水平尺、压力表、钢卷尺、游标卡尺等。
作业条件室外地下消火栓应砌筑的消火栓井和室外地上式消火栓应砌筑的消火栓闸门井已砌筑。
4 施工工艺工艺流程操作工艺室外消火栓安装（1）消火栓管道的安装分支管安装和干管安装两种方式，根据现场的实际情况选用。
（2）安装形式为“浅装”的消火栓，从干管接出的支管应尽量短。
（3）消火栓短管与给水管道的连接可采用法兰、承插接口形式，一般情况下压力为的采用法兰连接，压力为的采用承插连接。
（4）消火栓设有自动放水装置，当内置出水阀门关闭时自动放空消火栓内留存的积水，以防消水栓冻裂。
5）消火栓弯管底座或消火栓三通下设支墩，支墩必须托紧弯管或三通底部(6)地上式消火栓的放水嘴以下土层，应铺设一层卵石渗水层。
(7)埋入土中的管道防腐按图纸设计要求，法兰接口涂沥青冷底子油及沥青漆两道，并用沥青麻布或厚底塑料薄膜包严。
消防水泵接合器安装。
(1)消防水泵接合器的安装，应与地面垂直，无明显倾斜。
(2 )地上式接合器的接口中心高度距地700mm 、墙壁式水泵接合器的接口中心高度距地1100mm 。
(3)地下式水泵接合器的接口顶部距井盖底面250〜400mm。
(4)水泵接合器本体与带座弯管之间，应连接一根长度合适的双法兰短管，该短管用钢管制作，内壁应涂防锈漆，外壁应泖沥青防腐。

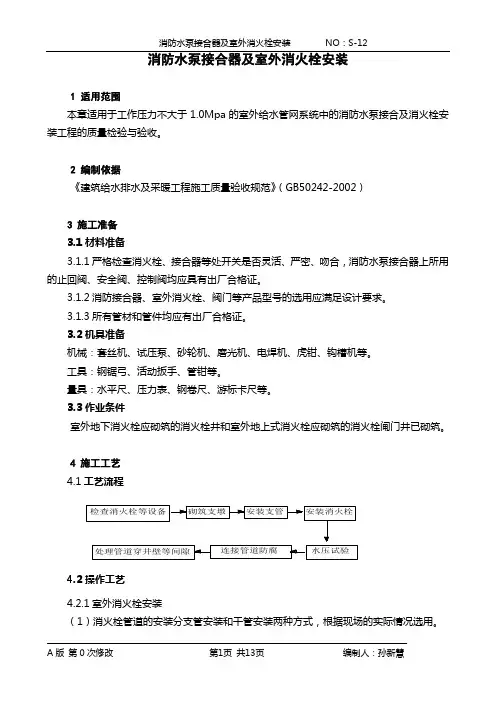

水泵接合器及室外消火栓安装工艺要点
消防水泵接合器及室外消火栓安装1 适用范围本章适用于工作压力不大于1.0Mpa的室外给水管网系统中的消防水泵接合及消火栓安装工程的质量检验与验收。
2 编制依据《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）3 施工准备3.1材料准备3.1.1严格检查消火栓、接合器等处开关是否灵活、严密、吻合，消防水泵接合器上所用的止回阀、安全阀、控制阀均应具有出厂合格证。
3.1.2消防接合器、室外消火栓、阀门等产品型号的选用应满足设计要求。
3.1.3所有管材和管件均应有出厂合格证。
3.2机具准备机械：套丝机、试压泵、砂轮机、磨光机、电焊机、虎钳、钩槽机等。
工具：钢锯弓、活动扳手、管钳等。
（2）安装形式为“浅装”的消火栓，从干管接出的支管应尽量短。
（3）消火栓短管与给水管道的连接可采用法兰、承插接口形式，一般情况下压力为1.6MPa的采用法兰连接，压力为1.0MPa的采用承插连接。
（4）消火栓设有自动放水装置，当内置出水阀门关闭时自动放空消火栓内留存的积水，以防消水栓冻裂。
（5）消火栓弯管底座或消火栓三通下设支墩，支墩必须托紧弯管或三通底部。
（6）地上式消火栓的放水嘴以下土层，应铺设一层卵石渗水层。
（7）埋入土中的管道防腐按图纸设计要求，法兰接口涂沥青冷底子油及沥青漆两道，并用沥青麻布或0.2mm厚底塑料薄膜包严。
4.2.2消防水泵接合器安装。
（1）消防水泵接合器的安装，应与地面垂直，无明显倾斜。
（2）地上式接合器的接口中心高度距地700mm、墙壁式水泵接合器的接口中心高度距地1100mm。
（3）地下式水泵接合器的接口顶部距井盖底面250～400mm。
（4）水泵接合器本体与带座弯管之间，应连接一根长度合适的双法兰短管，该短管用钢管制作，内壁应涂防锈漆，外壁应泖沥青防腐。
（5）水泵接合器的带座进水侧，安装控制阀、止回阀、安全阀等组合件，如采用三合一水泵接合器，不需要安装组合件。
4.3水压试验和清洗消火栓和水泵接合器的水压试验和冲洗参照管网水压试验和冲洗。
消防水泵接合器及室外消火栓安装施工工艺标准
2003-12-01发布 2004-01-01实施目录前言1 适用范围2 规范性引用文件3 施工准备4 施工工艺5 质量标准6 成品保护7 职业安全健康和环境措施8. 质量记录前言建立消防水泵接合器及室外消防栓施工工艺标准既是建筑施工质量验收新版规范的要求,也是规范企业自身的施工行为,是公司健全管理体系,提升企业管理水平的需要,本标准对消防水泵接合器及室外消防栓的施工工艺要求进行了规定。
消防水泵接合器及室外消火栓安装施工工艺标准1 适用范围本工艺标准适用于火力发电厂厂区室外给水管网安装工程的施工。
2 规范性引用文件《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002《给排水标准图集》99S203 、99S201《施工工艺标准编写导则》Q/AEPC-T GC22-20033 施工准备3.1 技术准备施工前平面布置图、系统图、安装图等施工图及有关技术文件应齐全。
3.2 材料准备系统组件、管件及其它设备及材料应符合设计要求和国家现行有关标准的规定，并应具有出厂合格证。
3.3 作业条件3.3.1 施工现场及中使用的水、电、气应满足施工要求，并能保证连续施工。
3.3.2 系统组件、管件及其它设备、材料应能保证正常施工。
4 施工工艺4.1 消防水泵接合器的组装应按接口、本体、联接管、止回阀、安全阀、放空管、控制阀的顺序进行。
止回阀的安装方向应使消防用水能从消防水泵接合器进入系统。
4.2 消防水泵接合器的安装应符合以下要求：4.2.1 应安装在便于消防车接近的人行道或非机动车行驶地段；4.2.2 地下消防水泵接合器应采用有“消防水泵接合器”标志的铸铁井盖，并在附近设置指示其位置的固定标志。
4.2.3 地上消防水泵接合器应设置与消火栓区别的固定标志。
4.2.4 墙壁消防水泵接合器的安装应符合设计要求，4.2.5 设计无要求时，其安装高度宜为1.1m，4.2.6 与墙面上的门、窗、孔、洞的净距离不应小2m，且不应安装在玻璃幕墙下方。
室外消火栓与水泵结合器
标识要求
对室外消火栓要求： （1）室外地下式消火栓应有直径为100㎜和65㎜的栓口各1个，并应设置永久性固定标志。 （2）室外地上式消火栓应有1个直径为150㎜或100㎜和2个直径为65㎜的栓口。
对室外消火栓要求： （1）室外消火栓宜沿建筑周围均匀布置，且不宜集中布置在建 筑一侧。 （2）甲类液体储罐区构筑物的室外消火栓，应设在防火堤或防 护墙外，数量应根据每个罐的设计流量经计算确定，但距罐壁 15m内的消火栓，不应计算在该罐可使用的数量内。 （3）建筑室外消火栓距建筑外墙或外墙边缘不宜小于5.0m。
室外消火栓与水泵接合器
术语
室外消火栓：室外消火栓是设置在建筑物外 面消防给水管网上的供水设施，主要供消防 车从市政给水管网或室外消防给水管网取水 实施灭火，也可以直接连接水带、水枪出水 灭火。
水泵接合器：水泵结合器是建筑室外消防给 水系统的组成部分，主要用于连接消防车， 向室内消火栓给水系统、自动喷水或水喷雾 等水灭火系统或设施供水。
1、查看水泵接合器有无破损、变形、 锈蚀及操作障碍，确保接口完好、无 渗漏； 2、查看标志是否明显、完好； 3、每年进行通水加压测试。
对水泵结合器要求： （1）消防水泵接合器永久性固定标志应能识别其所对应的消防给水系统或水灭火系统， 当有分区时应有分区标识。 （2）地下消防水泵接合器应采用铸有“消防水泵接合器”的标志的铸铁井盖，并应在其 附近设置指示其位置的永久性固定标志。
两者区别
序号 项目
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
体垂直向上。
3）采用石棉水泥接口，详见《给水排水及采暖管道安装基本工艺标准》1.5.2.5.j）中相关规定。
4）调平、调直后的管道应固定，管道转弯处应支撑牢固，在靠近管道两端处用浮土覆盖，两侧夯实。临时敞口处应及时封堵。
20.4.3.3消火栓、消防水泵接合器的外观应完好无损，铸造规矩，开关灵活，严密不漏水。成套供应的其附属设备应齐全。
20.4.3.4室外消火栓、消防水泵接合器安装所有的管材、管件外观整洁、无破损，管材与管件应配套并应有出厂合格证。
20.4.3施工设施准备
20.4.3.1施工机械
套丝机、砂轮机、电焊机、砂轮切割机、压槽机、试压泵、角磨机、潜水泵。
20.4.4.3当消防水泵接合器和室外消火栓在地下井室内安装时，应复核原预留管道的标高和位置、井室的位置和标高、井室的强度是否满足施工要求和质量标准的要求。
20.4.4.4到场的材料已经报验合格，施工用的人力、机具、材料齐全，水源、动力满足施工需求。
20.4.4.5已掌握施工区域的地理条件。
20.5施工工艺
GB50300-2001建筑工程施工质量验收统一标准
GB50242-2002建筑给水排水及采暖工程施工质量验收规范
GB50015-2003建筑给水排水设计规范
CECS125-2001建筑给水钢塑复合管管道工程技术规范
20.3术语和定义
20.3.1给水系统
通过管道及辅助设备，按照建筑物和用户的生产、生活和消防的需要，有组织的输送到用水地点的网络。
b）钢管短管安装
1）检查法兰及钢管的外观质量。一般采用平焊法兰，法兰的尺寸、厚度、材质应复合设计或标准要求，法兰表面应光滑，无砂眼、裂纹、斑点等缺陷。钢管的材质应符合设计要求和标准要求。
2）插入法兰盘的管子端部距法兰盘内端面应为管壁厚度的1.3～1.5倍，法兰与管道的焊接，应用法兰靠尺、角尺分两个方向进行检查后点焊，点焊后，还需用靠尺或角尺再次检查法兰盘的垂直度，用水锤敲打找正后再进行焊接。
20.3.6卡箍式连接
在管段端部压出凹槽，通过专用卡箍，辅以橡胶密封圈，扣紧沟槽而连接的方式。
20.3.7压槽
采用机械方法将管子端部压出标准凹槽的工艺。
20.4施工准备
20.4.1技术准备
20.4.1.1施工图应经设计单位、建设单位、监理单位和施工单位会审，并经设计单位进行设计交底；图纸会审应形成会审纪要，设计变更应经过设计单位同意。
门、安全阀及止回阀的阀体铸造规矩，表面光洁、无裂纹，启闭应灵活，关闭应严密。阀门的手轮完整无损坏；止回阀表明安装的方向，安全阀应标有使用压力范围和启动压力指示。阀门在安装前应作强度和严密性
试验，试验压力和检测结果应符合《建筑给水排水及采暖工程施工质量
验收规范》(GB50242-2002)中有关材料设备管理中的规定。
20.4.3.2工具用具
倒链、管钳、铁锹、铁镐、大锤、活扳手、梅花扳手、吊线锤、剪刀、麻绳、撬杠等。
20.4.3.3监测装置
水准仪、水平尺、钢卷尺、游标卡尺、塞尺、压力表等。
20.4.4作业条件准备
20.4.4.1图纸会审、《施工方案》的审批已完成，施工技术、安全交底已完成。
20.4.4.2当消防水泵接合器和室外消火栓采用墙壁式时，应复核土建预留洞的位置、标高和尺寸。
3）法兰短管安装时，应将两法兰盘对平找正，先在法兰盘螺孔中顶穿几个螺栓，将法兰垫子插入两法兰之间，再穿剩下的螺栓，将衬垫找正后，即可用扳手拧紧螺栓。拧紧的顺序应按对角进行，分3～4次拧紧，不应一次拧到底。
20.5.1施工工艺流程
本工艺流程见图20－1。
20.5.2操作要求
20.5.2.1管道及阀门安装
图20－1室外消防水泵结合器及室外消火栓安装工艺流程图
消火栓及消防水泵接合器与室外管道连接的短管，一般分承插铸铁管和钢管、钢塑复合管三种材质的管材，连接方式分别为承插连接、卡箍式连接。
a）铸铁短管安装
1）清理承口和插口，承口朝来水方向，调整短管使管中心与消防水泵接合器的定位中心线一致。承插口之间的环形间隙应均匀一致，并不应小于3mm。
20.3.2给水配件
在给水供应系统中，用以调节、分配水量和水压，关断和改变水流方向的各种管件、阀门和水嘴的统称。
20.3.3试验压力
管道、容器或设备进行耐压强度和气密性试验规定所要达到的压力。
20.3.4管道配件
管道与管道或管道与设备连接用的各种零、配件的统称。
20.3.5钢塑复合管
在钢管内壁衬涂一定厚度塑料复合而成的管子，钢塑复合管含衬塑钢管和涂塑钢管。
20.4.1.2编制《施工方案》，并报上级主管部门和监理单位审核批准。
20.4.1.3熟悉施工图，熟悉国家或行业室外消防水泵接合器及室外消火栓安装的施工工艺标准、验收规范和标准图等。
20.4.1.4施工技术人员向施工班组进行施工技术、安全交底，使作业人员熟悉施工工程情况，掌握施工工艺。
20.4.1.5施工技术人员根据施工图纸，提出施工预算，绘制施工草图。
本标准适用于民用住宅小区和厂区内，工作压力不大于1.0MPa的室外消防水泵接合器及室外消火栓的安装工程的施工。
20.2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本标准。凡是不注日期的引用文件，其最新版本适用于本标准。
.室外消防水泵接合器及室外消火栓安装工艺标准
————————————————————————————————作者：
————————————————————————————————日期：
20室外消防水水泵接合器及室外消火栓安装的施工工艺要求、施工方法和质量标准。
20.4.1.6工程所用的规范、标准、图集等资料齐全。
20.4.2物资准备
20.4.2.1室外消火栓、消防水泵接合器及其成套产品的规格、型号的选用应符合设计要求，产品应有消防部门颁发的制造许可证，有出厂合格证、检验报告等质量证明文件。
20.4.3.2阀门、止回阀、安全阀的规格型号的选用应符合设计要求，阀
