用万用表检测各种见三极管的极性
怎样用万用表辨别三极管的三个极
怎样用万用表辨别三极管的三个极答案数字万用表测试与指针万用表有区别，那么用数字万用表如何测试出三极管的极性呢？首先将万用表打到测试二极管端，用万用表的红表笔接触三极管的其中一个管脚，而用万用表另外的那支表笔去测试其余的管脚，直到测试出如下结果：1、如果三极管的黑表笔接其中一个管脚，而用红表笔测其它两个管脚都导通有电压显示，那么此三极管为PNP三极管，且黑表笔所接的脚为三极管的基极B，用上述方法测试时其中万用表的红表笔接其中一个脚的电压稍高，那么此脚为三极管的发射极E，剩下的电压偏低的那个管脚为集电极C。
2、如果三极管的红表笔接其中一个管脚，而用黑表笔测其它两个管脚都导通有电压显示，那么此三极管为NPN三极管，且红表笔所接的脚为三极管的基极B，用上述方法测试时其中万用表的黑表笔接其中一个脚的电压稍高，那么此脚为三极管的发射极E，剩下的电压偏低的那个管脚为集电极C。
------------------------------------------------------------------------------------------------------1 中、小功率三极管的检测A 已知型号和管脚排列的三极管，可按下述方法来判断其性能好坏(a)测量极间电阻。
将万用表置于R×100或R×1K挡，按照红、黑表笔的六种不同接法进行测试。
其中，发射结和集电结的正向电阻值比较低，其他四种接法测得的电阻值都很高，约为几百千欧至无穷大。
但不管是低阻还是高阻，硅材料三极管的极间电阻要比锗材料三极管的极间电阻大得多。
(b) 三极管的穿透电流ICEO的数值近似等于管子的倍数β和集电结的反向电流ICBO的乘积。
ICBO随着环境温度的升高而增长很快，ICBO的增加必然造成ICEO 的增大。
而ICEO的增大将直接影响管子工作的稳定性，所以在使用中应尽量选用ICEO小的管子。
通过用万用表电阻直接测量三极管e－c极之间的电阻方法，可间接估计ICEO的大小，具体方法如下：万用表电阻的量程一般选用R×100或R×1K挡，对于PNP管，黑表管接e极，红表笔接c极，对于NPN型三极管，黑表笔接c极，红表笔接e极。
图文详解用万用表测量三极管
图文详解用万用表测置三衱管万用表有数字万用表和指针式万用表，两种表都可以测量，下面为大家介绍一下测量方法。
1、数字万用表测量在使用数字万用表测量时，使用的是＂二极管档”进行测量，红表笔是相当于是电池的正极，黑表笔相当千是电池的负极。
三极管分为NPN型和PNP型的管子，它们的内部结构是不太一样的。
但是B极跟C、E极之间都存在一个PN结，当表笔给PN结加上正向电压是能够导通的。
在用数字万用表测量时，电流是从红表笔流出的。
N N•NPN型，B极接红表笔，黑表笔接C、E时会导通如果是NPN型的三极管，B极接红表笔，C、E两极接黑表笔时，PN结正向导通，万用表会显示导通电压。
硅材料的三极管PN结导通电压一般是0.7V左右。
p_. PNP型，B极接黑表笔，红表笔接C、E时会导通如果是PNP型的三极管，B极接黑表笔，C、E两极接红表笔时，PN结正向导通，万用表会显示导通电压。
测量时我们可以先假设其中一个极是B极，然后用其中一支表笔固定在假设的B极上，另一支表笔分别接触其余两个引脚。
如果两次测量时都不导通，可以互换一下表笔测量，直到找到B极。
如果测量时显示的导通电压为ov,说明三极管内部击穿，已经损坏。
B极找出之后，就可以找C极和E极了，用手捏住B极和假设是C极的电极，然后把表笔放到假设的C极和假设的E极，如果不导通，红黑表笔互换。
如果互换表笔之后依然不导通，换另外的一个电极假设是C极，然后把表笔放到假设的C 极和假设的E极上测量。
2、指针式万用表测呈在使用指针式万用表测量时，使用的是电阻档"Rx1OK档”进行测量，如果用电阻档其它档位测量，指针有可能会偏转幅度过小不容易观察。
使用指针式万用表的电阻档时，红表笔是相当于是电池的负极，黑表笔相当于是电池的正极，也就是电流是从黑表笔流出的，这点跟数字万用表是不同的。
测量时我们可以先假设其中一个极是B极，然后用其中一支表笔固定在假设的B极上，另一支表笔分别接触其余两个引脚。
如何检测三极管的三个极
如何检测三极管的三个极可以用万用表来初步确定三极管的好坏及类型(NPN 型还是PNP 型),并辨别出e（发射极）、b（基极）、c（集电极）三个电极。
测试方法如下:①用指针式万用表判断基极 b 和三极管的类型:将万用表欧姆挡置"R ×100" 或"R×lk" 处,先假设三极管的某极为"基极",并把黑表笔接在假设的基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都很小(或约为几百欧至几千欧),则假设的基极是正确的,且被测三极管为NPN 型管；同上,如果两次测得的电阻值都很大( 约为几千欧至几十千欧), 则假设的基极是正确的,且被测三极管为PNP 型管。
如果两次测得的电阻值是一大一小,则原来假设的基极是错误的,这时必须重新假设另一电极为"基极"，再重复上述测试。
②判断集电极c和发射极e:仍将指针式万用表欧姆挡置"R × 100"或"R ×1k" 处,以NPN管为例,把黑表笔接在假设的集电极c上,红表笔接到假设的发射极e上,并用手捏住b和c极( 不能使b、c直接接触), 通过人体, 相当 b 、C 之间接入偏置电阻, 读出表头所示的阻值, 然后将两表笔反接重测。
若第一次测得的阻值比第二次小, 说明原假设成立, 因为 c 、 e 问电阻值小说明通过万用表的电流大, 偏置正常。
③用数字万用表测二极管的挡位也能检测三极管的PN结,可以很方便地确定三极管的好坏及类型,但要注意,与指针式万用表不同,数字式万用表红表笔为内部电池的正端。
例:当把红表笔接在假设的基极上, 而将黑表笔先后接到其余两个极上, 如果表显示通〈硅管正向压降在0.6V 左右), 则假设的基极是正确的, 且被测三极管为NPN 型管。
数字式万用表一般都有测三极管放大倍数的挡位(hFE), 使用时, 先确认晶体管类型, 然后将被测管子 e 、b 、c三脚分别插入数字式万用表面板对应的三极管插孔中,表显示出hFE 的近似值。
如何使用数字万用表判断三极管的管脚极性
如何使用数字万用表判断三极管的管脚极性以S9013的三极管，假设不知它是PNP管还是NPN管。
图1三极管我们知道三极管的内部就像二个二极管组合而成的。
其形式就像下图。
中间的是基极（B 极）。
图2三极管的内部形式首先我们要先找到基极并判断是PNP还是NPN管。
看上图可知，对于PNP管的基极是二个负极的共同点，NPN管的基极是二个正极的共同点。
这时我们可以用数字万用表的二极管档去测基极，看图3。
对于PNP管，当黑表笔（连表内电池负极）在基极上，红表笔去测另两个极时一般为相差不大的较小读数（一般0.5-0.8），如表笔反过来接则为一个较大的读数（一般为1）。
对于NPN管，当红表笔（连表内电池正极）连在基极上。
从图4可以得知，手头上的S9013为NPN管，中间的管脚为基极。
图3万用表的二极管测量档图4判断S9013的B极和管型找到基极和知道是什么类型的管子后，就可以来判断发射极和集电极了。
如果使用指针式万用表到了这个步可能就要用到两只手了，甚至有朋友会用到嘴舌，可以说是蛮麻烦的。
而利用数字表的三极管hFE档（hFE 测量三极管直流放大倍数）去测就方便多了，当然你也可以省去上面的步骤直接用hFE去测出三极管的管脚极性，我自己则认为还是加上上面的步骤方便准确一些。
表打到hFE档上，S9013插到NPN的小孔上，B极对上面的B字母。
读数，再把它的另二脚反转，再读数。
读数较大的那次极性就对上表上所标的字母，这时就对着字母去认S9013的C，E极。
学会了，其它的三极管也就一样这样做了，方便快速。
图5万用表上的hFE档图6判断C，E极图7判断C，E极常用三极管类型9012是PNP型三极管，9013是NPN型三极管。
9013不能代替9012使用的。
但是可用9015代替9012。
在一般情况下也可以用8550代替9012。
9011:NPN9012:PNP9013:NPN9014:NPN9015:PNP8550:PNP8050:NPN如需严格的参数资料，请查半导体手册。

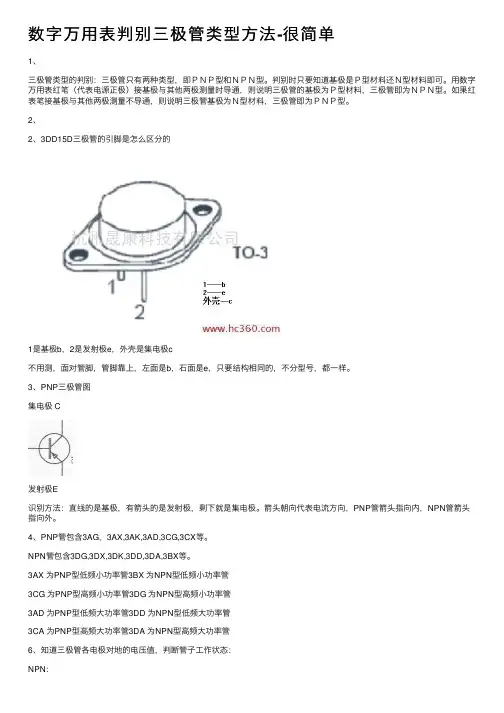

数字万用表判别三极管类型方法-很简单
数字万⽤表判别三极管类型⽅法-很简单1、三极管类型的判别：三极管只有两种类型，即ＰＮＰ型和ＮＰＮ型。
判别时只要知道基极是Ｐ型材料还Ｎ型材料即可。
⽤数字万⽤表红笔（代表电源正极）接基极与其他两极测量时导通，则说明三极管的基极为Ｐ型材料，三极管即为ＮＰＮ型。
如果红表笔接基极与其他两极测量不导通，则说明三极管基极为Ｎ型材料，三极管即为ＰＮＰ型。
2、2、3DD15D三极管的引脚是怎么区分的1是基极b，2是发射极e，外壳是集电极c不⽤测，⾯对管脚，管脚靠上，左⾯是b，⽯⾯是e，只要结构相同的，不分型号，都⼀样。
3、PNP三极管图集电极 C发射极E识别⽅法：直线的是基极，有箭头的是发射极，剩下就是集电极。
箭头朝向代表电流⽅向，PNP管箭头指向内，NPN管箭头指向外。
4、PNP管包含3AG，3AX,3AK,3AD,3CG,3CX等。
NPN管包含3DG,3DX,3DK,3DD,3DA,3BX等。
3AX 为PNP型低频⼩功率管3BX 为NPN型低频⼩功率管3CG 为PNP型⾼频⼩功率管3DG 为NPN型⾼频⼩功率管3AD 为PNP型低频⼤功率管3DD 为NPN型低频⼤功率管3CA 为PNP型⾼频⼤功率管3DA 为NPN型⾼频⼤功率管6、知道三极管各电极对地的电压值，判断管⼦⼯作状态：NPN:VC>VB>VE：发射结正偏，集电结反偏，放⼤状态VB>VE,VB>VC：发射结正偏，集电结正偏，饱和状态VBVBVC：发射结反偏，集电结正偏，反向运⽤状态PNP：VBVC：发射结正偏，集电结反偏，放⼤状态VBVB>VE,VB>VC：发射结反偏，集电结反偏，截⽌状态VB>VE,VB7、三极管的结构与分类晶体三极管晶体三极管⼜称半导体三极管，简称晶体管或三极管。
在三极管内，有两种载流⼦：电⼦与空⽳，它们同时参与导电，故晶体三极管⼜称为双极型晶体三极管，简记为BJT。
它的基本功能是具有电流放⼤作⽤。
用指针式万用表判断半导体三极管的极性和类型
用指针式万用表判断半导体三极管的极性和类型
1、先选量程：R﹡100或R﹡1K档位。
2、判别半导体三极管基极：
用万用表黑表笔固定三极管的某一个电极，红表笔分别接半导体三极管另外两各电极，观察指针偏转，若两次的测量阻值都大或是都小，则改脚所接就是基极（两次阻值都小的为NPN型管，两次阻值都大的为PNP型管），若两次测量阻值一大一小，则用黑笔重新固定半导体三极管一个引脚极继续测量，直到找到基极。
3、判别半导体三极管的c极和e极：
确定基极后，对于NPN管，用万用表两表笔接三极管另外两极，交替测量两次，若两次测量的结果不相等，则其中测得阻值较小得一次黑笔接的是e极，红笔接得是c极（若是PNP型管则黑红表笔所接得电极相反）。
4、判别半导体三极管的类型：
如果已知某个半导体三极管的基极，可以用红表笔接基极，黑表笔分别测量其另外两个电极引脚，如果测得的电阻值很大，则该三极管是NPN型半导体三极管，如果测量的电阻值都很小，则该三极管是PNP 型半导体三极管。
数字万用表测3极管的方法
数字万用表测3极管的方法
要测量3极管的参数，可以使用数字万用表按照以下步骤操作：
1.将万用表的旋钮调到“二极管测试”档位。
2.将3极管插入测试夹具或连接线中，确保连接正确。
3.将测试夹具或连接线的红色插头连接到3极管的基极（B）。
4.将测试夹具或连接线的黑色插头连接到3极管的发射极（E）。
5.保存先前的连接，接下来将黑色插头移动到3极管的集电极（C）。
6.观察数字万用表的显示。
-如果显示为高阻值（“1”或“OL”），表示基极与发射极之间存在
正向电压，表示3极管正常。
-如果显示为低阻值（接近于零），表示基极与发射极之间存在短路
或低阻状态，可能说明3极管存在问题。
7.再次将黑色插头移回集电极（C），红色插头移回基极（B）。
8.将万用表的旋钮调到“测试电流”档位。
9.测量3极管的集电极与发射极之间的电流。
10.如果测量到正常的电流值，则3极管正常；如果电流接近于零，
则3极管可能出现开路或损坏。
请注意，以上步骤仅适用于一些常见的NPN或PNP型3极管。
对于特
殊型号的3极管或其他特殊用途的器件，建议参考原厂的调试手册或使用
专用的测试仪器进行测量。
用万用表检测各种见三极管的极性
万用表检测常见三极管(如,中功率三极管,小功率三极管,达林顿三极管,大功率达林顿三极管,行输出三极管等)的引脚极性,好坏及一些主要参数的方法1、中、小功率三极管的检测A、已知型号和管脚排列的三极管，可按下述方法来判断其性能好坏(a)、测量极间电阻。
将万用表置于R×100或R×1k挡，按照红、黑表笔的六种不同接法进行测试。
其中，发射结和集电结的正向电阻值比较低，其他四种接法测得的电阻值都很高，约为几百千欧至无穷大。
但不管是低阻还是高阻，硅材料三极管的极间电阻要比锗材料三极管的极间电阻大得多。
(b)、三极管的穿透电流ICEO的数值近似等于管子的倍数β和集电结的反向电流ICBO的乘积。
ICBO随着环境温度的升高而增长很快，ICBO的增加必然造成ICEO的增大。
而ICEO的增大将直接影响管子工作的稳定性，所以在使用中应尽量选用ICEO小的管子。
通过用万用表电阻直接测量三极管e－c极之间的电阻方法，可间接估计ICEO的大小，具体方法如下：万用表电阻的量程一般选用R×100或R×1k挡，对于PNP管，黑表管接e极，红表笔接c极，对于NPN型三极管，黑表笔接c极，红表笔接e极。
要求测得的电阻越大越好。
e－c间的阻值越大，说明管子的ICEO越小；反之，所测阻值越小，说明被测管的ICEO越大。
一般说来，中、小功率硅管、锗材料低频管，其阻值应分别在几百千欧、几十千欧及十几千欧以上，如果阻值很小或测试时万用表指针来回晃动，则表明ICEO很大，管子的性能不稳定。
(c)、测量放大能力(β)。
目前有些型号的万用表具有测量三极管hFE 的刻度线及其测试插座，可以很方便地测量三极管的放大倍数。
先将万用表功能开关拨至挡，量程开关拨到ADJ位置，把红、黑表笔短接，调整调零旋钮，使万用表指针指示为零，然后将量程开关拨到hFE位置，并使两短接的表笔分开，把被测三极管插入测试插座，即可从hFE刻度线上读出管子的放大倍数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
用万用表检测各种见三
极管的极性
Document number：NOCG-YUNOO-BUYTT-UU986-1986UT
万用表检测常见三极管(如,中功率三极管,小功率三极管,达林顿三极管,大功率达林顿三极管,行输出三极管等)的引脚极性,好坏及一些主要参数的方法
1、中、小功率三极管的检测
A、已知型号和管脚排列的三极管，可按下述方法来判断其性能好坏
(a)、测量极间电阻。
将万用表置于R×100或R×1k挡，按照红、黑表笔的六种不同接法进行测试。
其中，发射结和集电结的正向电阻值比较低，其他四种接法测得的电阻值都很高，约为几百千欧至无穷大。
但不管是低阻还是高阻，硅材料三极管的极间电阻要比锗材料三极管的极间电阻大得多。
(b)、三极管的穿透电流ICEO的数值近似等于管子的倍数β和集电结的反向电流ICBO的乘积。
ICBO随着环境温度的升高而增长很快，ICBO 的增加必然造成ICEO的增大。
而ICEO的增大将直接影响管子工作的稳定性，所以在使用中应尽量选用ICEO小的管子。
通过用万用表电阻直接测量三极管e－c极之间的电阻方法，可间接估计ICEO的大小，具体方法如下：
万用表电阻的量程一般选用R×100或R×1k挡，对于PNP管，黑表管接e极，红表笔接c极，对于NPN型三极管，黑表笔接c极，红表笔接e极。
要求测得的电阻越大越好。
e－c间的阻值越大，说明管子的ICEO越小；反之，所测阻值越小，说明被测管的ICEO越大。
一般说来，中、小功率硅管、锗材料低频管，其阻值应分别在几百千欧、几十
千欧及十几千欧以上，如果阻值很小或测试时万用表指针来回晃动，则表明ICEO很大，管子的性能不稳定。
(c)、测量放大能力(β)。
目前有些型号的万用表具有测量三极管hFE 的刻度线及其测试插座，可以很方便地测量三极管的放大倍数。
先将万用表功能开关拨至挡，量程开关拨到ADJ位置，把红、黑表笔短接，调整调零旋钮，使万用表指针指示为零，然后将量程开关拨到hFE位置，并使两短接的表笔分开，把被测三极管插入测试插座，即可从hFE 刻度线上读出管子的放大倍数。
另外：有此型号的中、小功率三极管，生产厂家直接在其管壳顶部标示出不同色点来表明管子的放大倍数β值，其颜色和β值的对应关系如表所示，但要注意，各厂家所用色标并不一定完全相同。
B、检测判别三极管管脚极性
(a)、判定基极。
用万用表R×100或R×1k挡测量三极管三个电极中每两个极之间的正、反向电阻值。
当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。
这时，要注意万用表表笔的极性，如果红表笔接的是基极b。
黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测三极管为PNP型管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管。
(b)、判定集电极c和发射极e。
(以PNP为例)将万用表置于R×100或R×1k挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。
在阻值小的一次测量中，黑
表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。
C、判别高频管与低频管
高频管的截止频率大于3MHz，而低频管的截止频率则小于3MHz，一般情况下，二者是不能互换的。
D、在路电压检测判断法
在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测三极管各引脚的电压值，来推断其工作是否正常，进而判断其好坏。
2、大功率晶体三极管的检测
利用万用表检测中、小功率三极管的极性、管型及性能的各种方法，对检测大功率三极管来说基本上适用。
但是，由于大功率三极管的工作电流比较大，因而其PN结的面积也较大。
PN结较大，其反向饱和电流也必然增大。
所以，若像测量中、小功率三极管极间电阻那样，使用万用表的R×1k挡测量，必然测得的电阻值很小，好像极间短路一样，所以通常使用R×10或R×1挡检测大功率三极管。
3、普通达林顿管的检测
用万用表对普通达林顿管的检测包括识别电极、区分PNP和NPN类型、估测放大能力等项内容。
因为达林顿管的E－B极之间包含多个发射结，所以应该使用万用表能提供较高电压的R×10k挡进行测量。
4、大功率达林顿管的检测
检测大功率达林顿管的方法与检测普通达林顿管基本相同。
但由于大功率达林顿管内部设置了V3、R1、R2等保护和泄放漏电流元件，所以在检测量应将这些元件对测量数据的影响加以区分，以免造成误判。
具体可按下述几个步骤进行：
A、用万用表R×10k挡测量
B、C之间PN结电阻值，应明显测出具有单向导电性能。
正、反向电阻值应有较大差异。
B、在大功率达林顿管B－E之间有两个PN结，并且接有电阻R1和R2。
用万用表电阻挡检测时，当正向测量时，测到的阻值是B－E结正向电阻与R1、R2阻值并联的结果；当反向测量时，发射结截止，测出的则是(R1＋R2)电阻之和，大约为几百欧，且阻值固定，不随电阻挡位的变换而改变。
但需要注意的是，有些大功率达林顿管在R1、R2、上还并有二极管，此时所测得的则不是(R1＋R2)之和，而是(R1＋R2)与两只二极管正向电阻之和的并联电阻值。
5、带阻尼行输出三极管的检测
将万用表置于R×1挡，通过单独测量带阻尼行输出三极管各电极之间的电阻值，即可判断其是否正常。
具体测试原理，方法及步骤如下：
A、将红表笔接E，黑表笔接B，此时相当于测量大功率管B－E结的等效二极管与保护电阻R并联后的阻值，由于等效二极管的正向电阻较小，而保护电阻R的阻值一般也仅有20Ω～50Ω，所以，二者并联后的阻值也较小；反之，将表笔对调，即红表笔接B，黑表笔接E，则测得的是大功率管B－E结等效二极管的反向电阻值与保护电阻R的并联阻值，
由于等效二极管反向电阻值较大，所以，此时测得的阻值即是保护电阻R 的值，此值仍然较小。
B、将红表笔接C，黑表笔接B，此时相当于测量管内大功率管B－C结等效二极管的正向电阻，一般测得的阻值也较小；将红、黑表笔对调，即将红表笔接B，黑表笔接C，则相当于测量管内大功率管B－C结等效二极管的反向电阻，测得的阻值通常为无穷大。
C、将红表笔接E，黑表笔接C，相当于测量管内阻尼二极管的反向电阻，测得的阻值一般都较大，约300Ω～∞；将红、黑表笔对调，即红表笔接C，黑表笔接E，则相当于测量管内阻尼二极管的正向电阻，测得的阻值一般都较小，约几Ω至几十Ω。
用万用表检测带阻尼行输出三极管的方法
将万用表置于R×1挡，通过单独测量带阻尼行输出三极管各电极之间的电阻值，即可判断其是否正常。
具体测试原理，方法及步骤如下：
A、将红表笔接E，黑表笔接B，此时相当于测量大功率管B－E结的等效二极管与保护电阻R并联后的阻值，由于等效二极管的正向电阻较小，而保护电阻R的阻值一般也仅有20Ω～50Ω，所以，二者并联后的阻值也较小；反之，将表笔对调，即红表笔接B，黑表笔接E，则测得的是大功率管B－E结等效二极管的反向电阻值与保护电阻R的并联阻值，由于等效二极管反向电阻值较大，所以，此时测得的阻值即是保护电阻R 的值，此值仍然较小。
B、将红表笔接C，黑表笔接B，此时相当于测量管内大功率管B－C结等效二极管的正向电阻，一般测得的阻值也较小；将红、黑表笔对
调，即将红表笔接B，黑表笔接C，则相当于测量管内大功率管B－C结等效二极管的反向电阻，测得的阻值通常为无穷大。
C、将红表笔接E，黑表笔接C，相当于测量管内阻尼二极管的反向电阻，测得的阻值一般都较大，约300Ω～∞；将红、黑表笔对调，即红表笔接C，黑表笔接E，则相当于测量管内阻尼二极管的正向电阻，测得的阻值一般都较小，约几Ω至几十Ω。
