人教版高一物理必修2第七章同步练习 7.6实验：探究功与速度变化的关系(有答案)
第6节实验：探究功与速度变化的关系
1.本节实验并不需要测量橡皮筋做的功到底是多少焦，只是测出以后各次实验橡皮筋做的功
是第一次实验的_______________，这样做可以大大简化操作。
2.本实验用到的器材有：平板、小车、___________、__________、钉子、纸带
3.在光滑水平地面上，质量为m的物体在水平恒力F的作用下，由静止从A处移动到了B
处；此过程中力F对物体做正功，使得物体的速度__________（增大、减小、不变）。
如果其它条件不变，只将物体的质量增大为2m，在物体仍由静止从A运动到B的过程中，恒力F对物体做的功____________（增大、减小、不变）；物体到达B点时的速度比原来要________________（大、小、不变）。
如果让一个具有初速度的物体在粗糙水平地面上滑行时，物体的速度会不断减小，这个过程中伴随有__________力做_________功（正、负、零）。
可见做功能使物体的速度发生改变。
4.本节是一个探究性实验，探究的目的是（）
A.探究力与物体运动速度的关系
B. 探究力与物体运动加速度的关系
C.探究力对物体做的功与物体加速度变化的关系
D. 探究力对物体做的功与物体速度变化的关系
5.在探究功与物体速度变化关系实验中，小车在运动中会受到阻力作用. 这样，小车沿木
板滑行的过程中，除橡皮筋对其做功外，还有阻力做功，这样便会给实验带来误差.我们在实验中想到的办法是，使木板略为倾斜，对木板的倾斜程度，下面说法正确的是（）
A.木板只要稍微倾斜一下即可，没有什么严格要求
B.木板的倾斜角度在理论上应满足要求：重力使物体沿斜面下滑的分力应等于小车受到的阻力
C. 如果小车在倾斜的木板上能做匀速运动，则木板的倾斜程度符合要求
D. 其实木板不倾斜，问题也不大，因为实验总是存在误差的
6.在探究功与物体速度变化关系的实验中,得到如上图答案B所示的纸带,造成这一现象的原
因可能是( ）
A．没有把木板垫高以平衡摩擦力.
B．橡皮筋力度不够.
C．把木板垫得太高.
D．上述三种情况都有可能
7.在探究功与物体速度变化关系的实验中,得到如图所示四条纸带（纸带左侧连着小车）,应选用哪条纸带（）
D C
B
A
8.做“练习使用打点计时器”的实验时，交流电的周期为T。
上图是某次实验的纸带，舍去前面比较密集的点，从0点开始，依次的计数点标以1、2、3…。
1、2计数点与0计数点之间的距离依次为x1、x2 ，则物体通过1计数点的速度v1＝_________，运动的加速度为________ 2、3两计数点之间的距离为_________.（用T、x1、x2 表示）
9.关于力学中的有关实验，以下说法，正确的是（）
A.在研究匀变速直线运动的实验中，小车应从远离打点计时器释放；
B.在验证力的平行四边形定则的实验中，不需要使两个细绳间的夹角尽量大；
C.在研究平抛运动的规律实验中，斜槽轨道必须是光滑的；
D.在验证牛顿第二定律的实验中，要保证钩码的质量要远大于小车的质量
10.如图所示，某学习小组在做探究合力的功和物体速度变化关系的实验，
（1）图中的实验器材，器材①名称是：_________;器材②的名称是：
（2）以下关于该实验的说法中，正确的（）（答案不止一个）
A．必须选用同样的橡皮筋，并在每次实验中使橡皮筋拉伸的长度保持一致
B．小车在运动中会受到阻力，可以使木板适当倾斜，以平衡阻力
C．先接通电源，再让小车在橡皮筋的作用下弹出
D．每次实验必须设法算出橡皮筋对小车做功的具体数值
E. 如果忘记平衡摩擦力，纸带上的点是两头疏，中间密
F. 利用纸带上的第一个点到最后一个点的平均速度表示小车获得的速度
G.处理数据时，应该作出功与速度的图像，观察它是否为一条抛物线三分析与计算（9x4=36分，必须写出解题过程，只写最后结果不得分）
【答案】1.多少倍；2.橡皮筋，打点计时器；3.增大，不变，小，负；4.D；5.BC；6.A；7.D；
8.9. B 10.（1）橡皮条打点计时器（2）ABC。

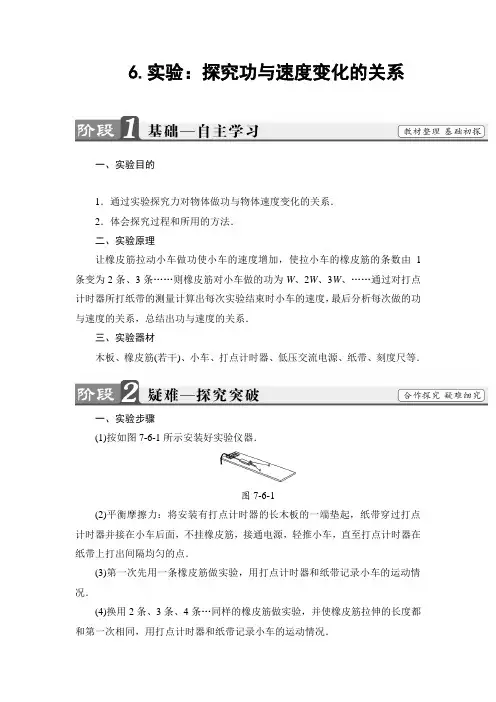

高中物理(人教版)必修2同步教师用书： 第7章 6.实验：探究功与速度变化的关系(2篇)
6.实验：探究功与速度变化的关系一、实验目的1．通过实验探究力对物体做功与物体速度变化的关系．2．体会探究过程和所用的方法．二、实验原理让橡皮筋拉动小车做功使小车的速度增加，使拉小车的橡皮筋的条数由1条变为2条、3条……则橡皮筋对小车做的功为W、2W、3W、……通过对打点计时器所打纸带的测量计算出每次实验结束时小车的速度，最后分析每次做的功与速度的关系，总结出功与速度的关系．三、实验器材木板、橡皮筋(若干)、小车、打点计时器、低压交流电源、纸带、刻度尺等．一、实验步骤(1)按如图7-6-1所示安装好实验仪器．图7-6-1(2)平衡摩擦力：将安装有打点计时器的长木板的一端垫起，纸带穿过打点计时器并接在小车后面，不挂橡皮筋，接通电源，轻推小车，直至打点计时器在纸带上打出间隔均匀的点．(3)第一次先用一条橡皮筋做实验，用打点计时器和纸带记录小车的运动情况．(4)换用2条、3条、4条…同样的橡皮筋做实验，并使橡皮筋拉伸的长度都和第一次相同，用打点计时器和纸带记录小车的运动情况．二、数据处理(1)求小车的最终速度：如图7-6-2所示，测出纸带上点迹均匀的两点如A1、A3间的距离x，则小车的速度为v＝x2T.图7-6-2(2)计算小车做的功分别为W、2W、3W…时对应的v、v2、v3、v…的数值，填入表格．W 2W 3W 4W 5Wvv2v3v(3)逐一与W的一组数值对照，判断W与v、v、v3、v…的可能关系或尝试着分别画出W与v、W与v2、W与v3、W与v间关系的图象，找出哪一组的图象是直线，从而确定功与速度的正确关系．三、误差分析(1)误差的主要来源是橡皮筋的长度、粗细不一，使橡皮筋拉力做的功与橡皮筋的条数不成正比．(2)误差的另一主要来源是摩擦力平衡得不合适．(3)利用纸带确定物体的速度时，点间距测量不准也会带来误差．(4)作图描点不准带来误差．四、注意事项(1)平衡摩擦力的方法：将木板一端垫高，轻推小车让其拖动纸带运动，根据打点计时器打在纸带上的点迹是否均匀来判断是否平衡了摩擦力．(2)测小车速度时，纸带上的点迹应选均匀部分的，也就是选小车做匀速运动时打的点迹．(3)每次释放小车时，都要确保让它从同一位置由静止开始运动．(4)所选橡皮筋的规格应一样，力对小车做的功以一条橡皮筋做的功为单位即可，不必计算出具体数值.实验探究1实验原理及注意事项在用如图7-6-3所示的装置做“探究功与速度变化的关系”的实验时，图7-6-3(1)为了平衡摩擦力，实验中可以将长木板的________(选填“左端”或“右端”)适当垫高，使小车拉着穿过打点计时器的纸带自由下滑时能保持________运动．(2)为了使橡皮筋对小车做的功成整数倍增加，每次实验中橡皮筋的规格要相同，拉伸到________．(3)如图7-6-4所示，在正确操作情况下，打在纸带上的点并不都是均匀的，为了测量小车获得的速度，应选用纸带的________部分进行测量．图7-6-4【解析】(1)平衡摩擦力时应将木板固定有打点计时器的一侧适当垫高，使小车带动纸带做匀速直线运动．(2)实验时，每次应将不同数量的橡皮筋拉伸到同一位置．(3)橡皮筋做完功后，小车应做匀速运动，实验中应测小车做匀速运动的速度，在纸带上，要选用点迹间距离相等的计数点进行测量，应选用纸带上的GJ 部分进行测量．【答案】(1)左端匀速(2)相同位置(3)GJ实验探究2应用图象处理实验数据用如图7-6-5所示的装置做“探究功与速度变化的关系”的实验时：图7-6-5(1)下列说法正确的是________(填字母代号)．A．为了平衡摩擦力，实验中可以将长木板的左端适当垫高，使小车拉着穿过打点计时器的纸带自由下滑时能保持匀速运动B．每次实验中橡皮筋的规格要相同，拉伸的长度要一样C．可以通过改变橡皮筋的条数来改变拉力做功的数值D．可以通过改变小车的质量来改变拉力做功的数值E．实验中要先释放小车再接通打点计时器的电源F．通过打点计时器打下的纸带来测定小车加速过程中获得的最大速度G．通过打点计时器打下的纸带来测定小车加速过程中获得的平均速度(2)若在实验中，我们用1条、2条、3条……同样的橡皮筋进行1次、2次、3次……实验．实验中，如果橡皮筋拉伸的长度都相等，那么每次橡皮筋对小车做的功可记作W、2W、3W……对每次打出的纸带进行处理，求出小车每次最后匀速运动时的速度v，记录数据见下表：功W 0W 2W 3W 4W 5W 6Wv/(m·s－1)0 1.00 1.41 1.73 2.00 2.24 2.45图7-6-6(3)根据(2)题中的图象可以得出的结论是________.【导学号：50152123】【解析】(1)小车在水平面运动时，由于受到摩擦阻力导致小车速度在变化．所以适当倾斜以平衡摩擦力，小车所能获得动能完全来于橡皮筋做的功，故A正确；实验中每根橡皮筋做功均是一样的，所以所用橡皮筋必须相同，且伸长的长度也相同，故B正确；每次实验时橡皮筋伸长的长度都要一致，则一根做功记为W，两根则为2W，故C正确；实验中是通过改变橡皮筋的条数来改变拉力做功的数值，故D错误；只要使用打点计时器的实验，都是先接通电源后释放纸带，故E错误；由于小车在橡皮筋的作用下而运动，橡皮筋对小车做的功与使小车能获得的最大速度有关，故F正确，G错误．(2)根据描点法可得，如图所示(3)由W-v2图线可知，图象为过原点的直线，因此W和v2成正比关系．【答案】(1)ABCF(2)见解析(3)外力做功与物体速度平方成正比6 实验:探究功与速度变化的关系整体设计各种力做功都与其对应的某种能量有关系,研究出它们的关系,就能确立相应能量的表达式.例如通过重力做功确立了重力势能的表达式,通过弹力做功确立弹性势能的表达式.动能是物体由于运动而具有的能,物体的动能与它的速度密切相关,而物体速度的变化与它受的力有关,当物体运动而发生位移时,它所受的力又会做功,因此力对物体做的功与物体速度变化有密切的关系.本节课就是探究功与速度变化的关系,为下一节动能的学习作准备.本节是一节探究实验课.在进行实验探索、收集数据时,需要考虑什么是有价值的数据,用什么方法来获得数据,以及如何证明这些数据是可靠的.在进行实验时,操作应规范;在收集数据时,应实事求是,坚持严谨认真的科学态度.对实验所得到的结论要会判断是否科学,判断的标准就是看其是否具有重复性,即不论由哪位同学来做这个实验,也不论做几次,在允许的误差范围内结果都应该是相同的.过去我们强调的实验,主要所指为操作技能,现在强调的实验,除了操作技能外,希望学生更加重视实验中的科学思想与技能的学习.比如在探究功与速度变化的关系时,并不需要计算功的具体数值,原因是什么?在探究之前,要重点掌握本实验中的探究方法.另外用图象处理数据比较形象、直观,而且误差也小,所以这种方法必须能够熟练应用.教学重点学习探究功与速度变化关系的物理方法,并会利用图象法处理数据.教学难点1.实验数据的处理方法——图象法.2.实验过程中的规范操作.课时安排1课时三维目标知识与技能1.会用打点计时器打下的纸带计算物体运动的速度.2.学习利用物理图象探究功与物体速度变化的关系.过程与方法1.通过纸带与打点计时器来探究功与速度的关系，体验探究过程和物理学的研究方法.2.实际探究过程中如何把变力做功这个问题解决.情感态度与价值观1.体验探究的困难，享受成功的乐趣.2.通过实验探究，体会学习的快乐，激发学习的兴趣；通过亲身实践，树立“实践是检验真理的唯一标准”的科学观.课前准备小车(前面带小钩),长木板(两侧适当的对称位置钉两个钉子),橡皮筋(5—6条),打点计时器及电源、纸带等.教学过程导入新课情景导入情境1 如图所示,奥运会上,某射箭运动员拉弓射箭,箭在弹力作用下,获得很大速度射出去.情境 2 如下图所示,行驶中的汽车,因前方有路障而紧急刹车,汽车在阻力作用下逐渐停下来.以上两种情境有何共同特点?复习导入复习旧知：1.重力做功与重力势能:重力做功与路径无关.重力势能是物体和地球这个系统所共有的,具有相对性.重力做功等于重力势能增量的相反数,即W G =-ΔE p =mgh 1-mgh 2.2.弹力做功与弹性势能发生弹性形变的物体各部分之间存在弹性势能,和重力势能一样,弹性势能也具有相对性.利用类比和无限分割再累积的方法可以推得弹性势能的表达式.弹性势能的改变与弹力做功有关：W 弹=-ΔE p =22212121kx kx 力对物体做功与动能肯定有关系,而动能与速度直接对应,本节课我们来探究功与速度变化的关系.问题导入“在很早的时候人们就认识到,要想使物体运动是要付出代价的”,在现实生活中我们也经常遇到这样的例子:要想使汽车运动起来是要消耗汽油的;要想使火箭获得一个很大的速度,从而飞向太空,这同样要消耗大量的燃料;要想使铅球、铁饼等物体获得初速度从而把它们投掷出去,这也需要运动员耗费大量的体力.以上各种现象中,要使物体获得的速度越大,需要付出的代价也越高.这说明了什么物理问题.推进新课一、探究的思路问题探究1.阅读课文,说出该探究实验的目的、实验所需要的器材及实验的设计思路.2.课本中利用不同数目的橡皮筋拉动小车做功,对此,你有何认识?怎样选择橡皮筋才尽可能减小误差?3.实验时为何要平衡摩擦力?如何平衡?4.实验中如何来测定小车的速度?如何从纸带上分析出小车在通过B点时的速度?点评：探究学习方式特别强调问题在学习过程中的重要性.强调通过问题来进行学习,把问题看作是学习的动力、起点和贯穿于学习过程的主线.上述一连串的问题由易到难,由简到繁,由小到大,层层推进,通过问题的设置,引导学生学会思考分析,学会发现问题、解决问题.学生活动:带着问题阅读课文,思考、交流、解决问题,学生代表发言.师生互动:学生代表在回答问题过程中,教师给予评价、引导,使问题的答案准确、规范.实验探究实验目的：(1)通过实验探究力对物体做的功与物体速度变化的关系.(2)体会探究的过程和所用的方法.实验器材:木板、小车、橡皮筋、打点计时器及电源、纸带等.设计思路:如图所示(1)设法让橡皮筋对小车做的功分别为W、2W、3W……(2)由纸带和打点计时器分别测出小车获得的速度v1、v2、v3……(3)以橡皮筋对小车做的功为纵坐标(以第一次实验时的功W为单位),小车获得的速度为横坐标,作出W-v曲线.(4)如果W-v曲线是一条直线,表明W∝v;如果不是直线,可着手考虑是否存在下列关系:W∝v2、W∝v3、W∝v……(5)根据Wv草图,大致判断两个量可能是什么关系.如果认为很可能是W∝v2,就做出Wv2曲线,如果这条曲线是一条直线,就可以证明你的判断是正确的.注意事项：1.橡皮筋拉小车时的作用力是变力,我们不能求变力做功问题,但选用相同的橡皮筋,且伸长量都一样时,橡皮条数目的关系就是做功多少的关系,因此,可以不需求出变力功的大小,就知道功的关系.2.市售的橡皮筋粗细不一,一致性差,弹力偏大.不同的橡皮筋之间的弹力差异也较大,不能满足本实验的要求.而且用至少4根以上时弹力过大,使打出的纸带点数过少,以致找不出小车不受力匀速运动时所打出的点.可选择服装中使用的多股橡皮筋的松紧带,要仔细地剪成单股.3.实验中的小车不可避免地要受摩擦力的作用,我们研究拉力对小车做功和速度的关系,应排除其他力的影响.可将木板的一端稍垫高,轻推小车,观察小车是否做匀速运动,使重力的分力与摩擦力相平衡,消除摩擦力的影响.4.(1)用打点计时器来测速度;(2)用频闪照相来测速度;(3)用传感器借助计算机来测速度.由于实验器材和每次操作过程的分散性,尤其是橡皮筋不可能做到各条之间的长度、粗细完全一致,使得每次改变橡皮筋的条数以后,纸带上反映小车匀速运动阶段的点数,和这些点的位置不一定出现在事先设定的B点,可能在B点前后.这是因为小车在几条橡皮筋拉动下运动至B点时,还可能受到其中某条橡皮筋的拉力.因此对纸带上的点要进行分析,方法是比较B点之前及B点之后若干个相邻两点间的距离是否基本相同.选择相邻距离基本相同的若干个点作为小车的匀速运动阶段,用这些点计算小车的速度.二、操作的技巧教师活动：利用多媒体展示问题,让学生思考、回答.问题：1.设想若不平衡摩擦,纸带上的点会是什么样的?平衡摩擦之后,做该实验纸带上的点又是什么样的?2.纸带上的点距并不都是均匀的,应该选用哪些点距来确定小车的速度?为什么?3.在改变橡皮筋的条数后,为什么要把小车拉到相同的位置释放?不这样做会出现什么现象? 学生活动:分组讨论.师生互动:学生发言,教师点评、总结.明确:1.若不平衡摩擦,小车在开始时受橡皮筋的拈力和摩擦力.拉力逐渐变小,摩擦力不变.在两个力相等前做加速度越来越小的加速运动,两力相等时速度达到最大.之后两力的合力方向与速度方向相反,合力开始做负功,做加速度越来越大的减速运动,当橡皮筋恢复原长后仅受摩擦力,做匀减速直线运动.故纸带上的点是两头密、中间疏,几乎找不到间距相等的点.平衡摩擦后,小车开始做加速度越来越小的加速运动,橡皮筋恢复原长后做匀速直线运动,故点迹是开始密,越来越疏,之后间距相等.2.由上述分析可知,平衡摩擦后,纸带上的点并不都是均匀的.在小车做加速运动的过程中,橡皮筋还在继续对小车做功,恢复原长,做功完毕.小车做匀速运动,因此我们要选择点距相等的点来确定小车的速度.具体做法:测出点距相等的n 个点间的位移x,v=Tn x )1( . 3.由上一节探究已经知道,弹簧或橡皮筋弹性势能为21kx 2.每次必须拉至相同位置,目的是保证每次实验每条橡皮筋的弹性势能相同,这样橡皮筋的条数与弹性势能成正比,使得做的功与橡皮筋的条数成正比.随着橡皮筋条数的增多,做功分别为W 、2W 、3W ……若不严格拉至同一位置,就不满足上述情况,造成较大误差.三、数据的处理教师活动：提出问题,让学生思考,回答.问题：1.对于实验所得到的数据,我们如何处理?2.描绘图象时我们应注意哪些问题?学生分析、思考、回答:师生互动:学生回答,教师点评,引导.明确:1.将得到的一组(W,v)值描点于W-v 坐标平面内,从点的分布情况来大致判断应该是什么样的曲线,然后分别试探画出W 与v 、W 与v 2、W 与v 3、W 与v 之间的图象.因为直线关系最容易判断两个物理量的关系,所以通过试探,找出哪一组是正比关系,最后确定功与速度的最终关系,也可借助计算机来进行分析、整理.2.数据处理同样体现了探究问题的思路,在Wv 坐标系中描绘出W 、v 的各对应点后,既要观察各点的位置关系,又要思考这些点之间应有的函数关系.由于实验误差,这些点的位置有可能表现为直线分布,也可能表现为曲线分布.一般呈直线分布的原因是由于橡皮筋的拉力较大,小车的速度比较大,加之实验次数少,所取的点数也少,使W 、v 各对应点近似成线性分布.可以从两方面解决:在小车上加砝码,增大小车质量,使小车速度不致过快;另外在画图时加大纵坐标的单位长度.从原点O 开始描绘图线也可以避免画成直线.画图线时应画成平滑的曲线,不能连成折线;在画直线时应尽可能使点落在直线上,不能落在直线上的点应均匀分布在直线的两侧,如图甲、乙所示.教师活动:要求学生根据实验的设计思路,归纳进行实验的步骤.分小组进行实验,教师观看学生实验,及时给予帮助或引导.学生活动:归纳实验步骤,按步骤进行实验.问题探究问题:研究汽车的制动距离与车速的关系导思：汽车的制动性能，是衡量汽车性能的重要指标.在一次汽车制动性能的测试中，司机踩下刹车闸，使汽车在阻力作用下逐渐停止运动.下表中记录的是汽车由不同速率行驶时，汽车速率v/(km·h-1) 制动距离s/m10 120 440 1660 ？可以根据表中的数据，分析以下问题：1.为什么汽车的速率越大，制动的距离也越大？2.让汽车载上3名乘客，再做同样的测试，结果发现制动距离加长了.试分析原因.3.设汽车在以60 km/h的匀速率行驶的时候制动，在表中填上（没有乘客时的）制动距离的近似值.试说明你分析的依据和过程.你可以运用动能定理列方程组解答，也可以通过分析表中的数据，找出车速v跟制动距离s的（比例）关系，从而求出当汽车速率为60 km/h时的制动距离.探究：以汽车为研究对象.在制动过程中，刹车产生的阻力对汽车做负功，汽车制动后的末速度是零.假设汽车制动时的阻力不变，由动能定理可知，汽车制动前的初速度（初动能）越大，制动时阻力做的功也越多，因而制动过程中经过的距离也越长.汽车载客越多，汽车的动能越大.因此，在制动过程中克服阻力做功越多，冲出的距离就越长.当公路上行驶的车辆意外发生碰撞时，它们的损坏程度和事故的严重性跟碰撞前车辆的动能大小有关，而车辆的动能则取决于车辆的质量和速度的平方.因此在公路上，尤其是在高速公路上，都有限制车速的标志.货车、客车的质量较大，对它们速度大小的限制值要比轿车小一些.如高速公路对中、重型车辆和客车的车速限制一般是100 km/h，对轿车一般是120 km/h.有的汽车（如城市中的双层客车）在设计时厂家就把车速限制在70 km/h；当汽车速度高于70 km/h时，即使驾驶员踩油门，燃油系统也不会把燃油送到发动机中，直到汽车速度低于70 km/h，才会恢复供油.例关于探究功与物体速度变化的关系实验中,下列叙述正确的是（）A.每次实验必须设法算出橡皮筋对小车做功的具体数值B.每次实验中,橡皮筋拉伸的长度没有必要保持一致C.放小车的长木板应该尽量使其水平D.先接通电源,再让小车在橡皮筋的作用下弹出解析：本实验没有必要测出橡皮筋做的功到底是多少焦耳,只要测出以后各次实验时橡皮筋做的功是第一次实验时的多少倍就已经足够了,A错.每次实验橡皮筋拉伸的长度必须保持一致,只有这样才能保证以后各次实验时,橡皮筋做的功是第一次实验时的整数倍,B错.小车运动中会受到阻力,只有使木板倾斜到一定程度,才能减小误差,C错.实验时,应该先接通电源,让打点计时器开始工作,然后再让小车在橡皮筋的作用下弹出,D正确.答案：D点评：做实验前,要先了解探究的内容、思路、方法,才能对实验中存在的问题进行正确处理. 例2 某同学在探究功与物体速度变化的关系时得到了W与v的一组数据,请你对这些数据W 0.00 1.00 2.00 3.00 4.00 5.00 6.00v/(m·s-1) 0.00 0.80 1.10 1.28 1.53 1.76 1.89 v20.00 0.64 1.21 1.64 2.34 3.10 3.57解析：以W为纵坐标,v为横坐标,作出W-v曲线.以W为纵坐标,v为横坐标,作出W-v曲线.由图象可看出:W∝v2.点评：用图象法分析两物理量之间的关系,很直观,也很清晰.[=LT1(3[=某同学在探究功与物体速度变化的关系实验中，设计了如图564所示的实验.将纸带固定在重物上，让纸带穿过电火花计时器或打点计时器.先用手提着纸带，使重物静止在靠近计时器的地方.然后接通电源，松开纸带，让重物自由下落，计时器就在纸带上打下一系列小点.得到的纸带如图5-6-5所示，O点为计时器打下的第1个点.该同学对数据进行了下列处理:取OA=AB=BC，并根据纸带算出了A、B、C三点的速度分别为v A=0.12 m/s，v B=0.17 m/s，v C=0.21m/s.根据以上数据你能否大致判断W∝v2?解答：设由O到A的过程中，重力对重物所做的功为W，那么由O到B过程中，重力对重物所做的功为2W，由O到C的过程中，重力对重物所做的功为3W.由计算可知，2A v=1.44×10-2 m 2/s 2，2B v =2.89×10-2m 2/s 2，2Cv =4.41×10-2 m 2/s 2，22A B v v≈2，22AC v v ≈3，即2B v ≈22A v ，2C v ≈32A v .由以上数据可以判定W ∝v 2是正确的.也可以根据W-v 2的曲线来判断. 课堂训练1.本节是一个探究性实验,探究的目的是（ ） A.探究力与物体运动速度的关系 B.探究力与物体运动加速度的关系C.探究力对物体做的功与物体加速度变化的关系D.探究力对物体做的功与物体速度变化的关系 答案：D2.对于橡皮筋做的功来说,直接测量是有困难的.我们可以巧妙地避开这个难题而不影响问题的解决,只需要测出每次实验时橡皮筋对小车做的功是第一次实验的多少倍，使用的方法是（ ）A.用同样的力对小车做功，让小车通过的距离依次为l 、2l 、3l ……进行第1次、第2次、第3次……实验时,力对小车做的功就是W 、2W 、3W 、……B.让小车通过相同的距离，第1次力为F ，第2次力为2F 、第3次力为3F……实验时，力对小车做的功就是W 、2W 、3W……C.选用同样的橡皮筋，在实验中每次橡皮筋拉伸的长度保持一致，当用1条、2条、3条……同样的橡皮筋进行第1次、第2次、第3次……实验时，橡皮筋对小车做的功就是W 、2W 、3W……D.利用弹簧测力计测量对小车的拉力F ，利用直尺测量小车在力作用下移动的距离l ，便可以求出每次实验中力对小车做的功，可控制为W 、2W 、3W…… 答案：C3.在本实验中，小车在运动中会受到阻力作用,在小车沿木板滑行的过程中，除橡皮筋对其做功以外，还有阻力做功，这样便会给实验带来误差，我们在实验中想到的办法是使木板略微倾斜.对于木板的倾斜程度，下面说法中正确的是（ ） A.木板只要稍微倾斜一下即可，没有什么严格的要求 B.木板的倾斜角度在理论上应满足下面条件，即重力使物体沿斜面下滑的分力应等于小车受到的阻力C.如果小车在滑行的木板上能做匀速运动，则木板的倾斜程度是符合要求的D.其实木板不倾斜，问题也不大，因为实验总是存在误差的 答案：BC4.在探究功与物体速度变化的关系实验中作出Wv 图象如图所示,符合实际的是（ ）答案：C5.在探究功与物体速度变化关系的实验中，某同学在一次实验中得到了一条如图所示的纸带,这条纸带上的点两端较密，中间稀疏.出现这种情况的原因可能是( )。
人教版高一物理必修二第七章7.6 实验：探究功与速度变化的关系(共22张PPT)
v
V2
W 探究W与V的关系
W 探究W与V2的关系
结论：W与V2成一次函数
方案二： 用橡皮筋弹射小车
思考1. 为保证皮筋做功是合外力的功，是否需要平衡 摩擦力？ 需要平衡摩擦力 在哪段过程中，皮筋对小车做了功？
小车从释放，到脱离皮筋的过程 探究现象：皮筋做功W与小车速度V变化
思考2.
这个功W不能具体测量出来,怎样操作可以使得 做功能W、2W、3W、、、增加？
巩固训练 运动特例二、做平抛运动的物体，动能怎样变化？
例二.以大小相等的速度分别水平向左和水平向右 抛出两个质量相等的物体。 判断：抛出1s后，两个物体的动能是否相同?
速度是否相同?
动能相同
速度不同（方向）
巩固训练 运动特例三：匀速圆周运动的物体，动能有什么特点？
例三、匀速圆周运动，转过半周时，物体的动能 发生怎样变化？物体的速度发生怎样的变化？
探究：物体的动能变化，用什么力做功量度呢？ 合力是物体加速运动的原因，探究合力做功
7.6探究功和速度变化的关系
1、实验目的： 探究合力做功与速度变化的关系
2、实验方法： 方案一：用重锤牵引小车运动。
思考一：怎样保证长木板上运动的小车， 受到的拉力是合外力？ 方法：平衡摩擦力 怎样确定拉力？
钩码重力远远小于车的重力时，钩码重力近似为拉力！
巩固训练
例：如图所示装置，两个质量相等的小球，都在
光滑水平面上绕O1O2做匀速圆周运动。甲图悬吊 物体质量M，小球距转轴为R；乙图悬吊物体质量 2M，小球距转轴也为R。水平面小孔处光滑。
求：甲乙两图的小球动能之比。
甲图：mv12 = Mg
O1
O1
R
乙图：mv22 = 2Mg

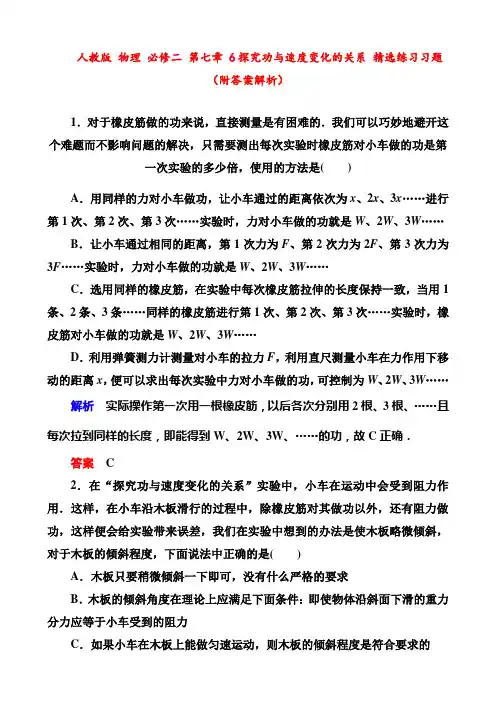

人教版 物理 必修二 第七章 6探究功与速度变化的关系 精选练习习题(附答案解析)
人教版物理必修二第七章 6探究功与速度变化的关系精选练习习题（附答案解析）1．对于橡皮筋做的功来说，直接测量是有困难的．我们可以巧妙地避开这个难题而不影响问题的解决，只需要测出每次实验时橡皮筋对小车做的功是第一次实验的多少倍，使用的方法是()A．用同样的力对小车做功，让小车通过的距离依次为x、2x、3x……进行第1次、第2次、第3次……实验时，力对小车做的功就是W、2W、3W……B．让小车通过相同的距离，第1次力为F、第2次力为2F、第3次力为3F……实验时，力对小车做的功就是W、2W、3W……C．选用同样的橡皮筋，在实验中每次橡皮筋拉伸的长度保持一致，当用1条、2条、3条……同样的橡皮筋进行第1次、第2次、第3次……实验时，橡皮筋对小车做的功就是W、2W、3W……D．利用弹簧测力计测量对小车的拉力F，利用直尺测量小车在力作用下移动的距离x，便可以求出每次实验中力对小车做的功，可控制为W、2W、3W……解析实际操作第一次用一根橡皮筋，以后各次分别用2根、3根、……且每次拉到同样的长度，即能得到W、2W、3W、……的功，故C正确．答案 C2．在“探究功与速度变化的关系”实验中，小车在运动中会受到阻力作用．这样，在小车沿木板滑行的过程中，除橡皮筋对其做功以外，还有阻力做功，这样便会给实验带来误差，我们在实验中想到的办法是使木板略微倾斜，对于木板的倾斜程度，下面说法中正确的是()A．木板只要稍微倾斜一下即可，没有什么严格的要求B．木板的倾斜角度在理论上应满足下面条件：即使物体沿斜面下滑的重力分力应等于小车受到的阻力C．如果小车在木板上能做匀速运动，则木板的倾斜程度是符合要求的D．其实木板不倾斜，问题也不大，因为实验总是存在误差的解析平衡摩擦力常用垫高长木板固定打点计时器的一端的方法．若小车可在长木板上做匀速运动，则表明重力沿斜面向下的分力正好平衡摩擦力，B、C正确．答案BC3．橡皮筋释放后，关于小车的运动，下列说法正确的是()A．一直做匀速直线运动B．先做匀加速直线运动，再做匀速直线运动C．先做加速度减小的变加速直线运动，再做匀速直线运动D．先做加速度增大的变加速直线运动，再做匀速直线运动解析橡皮筋对小车的拉力是变力且逐渐变小，所以小车先做加速度减小的变加速直线运动，橡皮筋对小车做功完毕后，小车将做匀速直线运动，故选项C正确．答案 C4．在“探究功与速度变化的关系”实验中，某同学在一次实验中得到了一条如图所示的纸带，这条纸带上的点两端较密，中间较疏但间隔不均匀，出现这种情况的原因可能是()A．电源的频率不稳定B．木板倾斜程度太大C．没有使木板倾斜或倾斜角太小D．小车受到的阻力较大解析电源频率不稳定不会出现这样的结果，出现这一现象的原因是小车在橡皮筋作用下加速运动，在橡皮筋恢复原长后小车做减速运动，且受的阻力较大．答案CD5．某研究性学习小组觉得教材中实验测量过程较复杂，改进如下：如图所示，将教材实验中的木板放在桌子的边缘，小车的前端放一小球，小车在橡皮筋作用下加速运动，到桌子边缘后小车在挡板作用下停止运动，小球做平抛运动，测出橡皮筋条数为1、2、3、…、n时的平抛距离x1、x2、x3、…、x n，则()A．如果忽略一切摩擦，x∝n(n为橡皮筋条数)B．如果忽略一切摩擦，x2∝n(n为橡皮筋条数)C．该实验中小车受的摩擦力可以通过倾斜木板的方法平衡而不产生新的误差D．该实验中倾斜木板会产生误差解析由W∝v2，x∝v，W∝n得x2∝n，选项B正确．该实验应用了平抛原理，如果木板倾斜，则变为斜抛，将产生误差．选项D正确．答案BD6．为了探究功与物体速度变化的关系，某同学做了如下实验，他让滑块在某一水平面上滑行，利用速度采集器获取其初速度v，并测量出不同初速度的最大滑行距离x，得到下表所示几组数据：(1)该同学作出如下推理：根据x－v图象大致是一条抛物线，可以猜想，x可能与v2成正比．请在图乙所示坐标纸上选择适当的坐标轴作出图线验证该同学的猜想．甲乙(2)根据你所作的图象，你认为滑块滑行的最大距离x与滑块初速度平方v2的关系是________．解析(1)做出x－v2图线如图所示(2)由图可以看出，滑块滑行的最大距离x与滑块初速度平方v2成正比，即x∝v2.答案(1)见解析图(2)x∝v27．“探究功与速度变化的关系”的实验装置如图所示，当小车在两条橡皮筋的作用下弹出时，橡皮筋对小车做的功记为W0.当用4条、6条、8条、…完全相同的橡皮筋并在一起进行第2次、第3次、第4次、…实验时，橡皮筋对小车做的功记为2W0、3W0、4W0、…，每次实验中由静止弹出的小车获得的最大速度可由打点计时器所打的纸带测出．(1)关于该实验，下列说法正确的是()A．打点计时器可以用直流电源供电，电压为4～6 VB．实验中使用的若干根橡皮筋的原长可以不相等C．每次实验中应使小车从同一位置由静止弹出D．利用每次测出的小车最大速度v max和橡皮筋做的功W，依次作出W－v max、W－v2max、W－v3max、W2－v max、W3－v max、…的图象，得出合力做功与物体速度变化的关系．(2)如图给出了某次在正确操作情况下打出的纸带，从中截取了测量物体最大速度所用的一段纸带，测得O点到A、B、C、D、E各点的距离分别为OA ＝5.65 cm、OB＝7.12 cm、OC＝8.78 cm、OD＝10.40 cm、OE＝11.91 cm.已知相邻两点打点时间间隔为0.02 s，则小车获得的最大速度v max＝______ m/s.解析(1)实验应用交流电源，A错；实验中使用的橡皮筋原长应相等，B 错；每次实验中应使小车从同一位置由静止弹出，C正确；作出各种不同形式的图象，才能判断做功与速度变化的关系，D正确．(2)由纸带计算得AB＝1.47 cm，BC＝1.66 cm，CD＝1.62 cm，DE＝1.51 cm，小车从打B点到打D点的过程中做匀速运动，则小车的最大速度v max＝BD2T＝3.28×10－22×0.02m/s＝0.82 m/s.答案(1)CD (2)0.828．质量为1 kg 的重锤自由下落，通过打点计时器在纸带上记录运动过程，打点计时器所接电源为6 V 、50 Hz 的交流电源，如图所示，纸带上O 点为重锤自由下落时纸带打点起点，选取的计数点A 、B 、C 、D 、E 、F 、G 依次间隔一个点(图中未画出)，各计数点与O 点距离依次为31.4、70.6、125.4、195.9、282.1、383.8、501.2，单位为mm ，重力加速度为9.8 m/s 2，则(1)求出B 、C 、D 、E 、F 各点速度并填入下表.(2).(3)比．在下图中作出图线，其中纵坐标表示________，横坐标表示________．解析 (1)各点速度由公式v ＝v ＝Δx Δt求出 v B ＝AC Δt ＝(125.4－31.4)×10－34×0.02m/s ≈1.18 m/s. 同理：v C ≈1.57 m/s ，v D ≈1.96 m/s ，v E ≈2.35 m/s ，v F ≈2.74 m/s.(2)重力做的功由W＝mgΔx求出W B＝mg OB＝1×9.8×70.6×10－3 J≈0.69 J.同理：W C≈1.23 J，W D≈1.92 J，W E≈2.76 J，W F≈3.76 J.(3)如图所示重力所做的功W G与速度的平方v2成正比关系．答案(1)1.18 1.57 1.96 2.35 2.74(2)0.69 1.23 1.92 2.76 3.76(3)图线如图所示重力所做的功W G速度的平方v2。
7.6实验：探究功与速度变化的关系(含答案) 课时同步检测(人教版必修2)
第七章机械能守恒定律第6节实验：探究功与速度变化的关系(时间：45分钟满分：100分)一、选择题(本题共20小题，每小题4分，共80分．有的小题只有一个选项正确，有的小题有多个选项正确，把正确选项前的字母填在题后的括号内)1．（6分）在探究功与速度变化的关系的实验中，某实验研究小组的实验装置如图甲所示．木块从A点静止释放后，在一根弹簧作用下弹出，沿足够长的木板运动到B1点停下，记录此过程中弹簧对木块做的功为W1．O点为弹簧原长时所处的位置，测得OB1的距离为L1．再用完全相同的2根、3根…弹簧并在一起进行第2次、第3次…实验并记录2W1，3W1…及相应的L2、L3…数据，用W﹣L图象处理数据，回答下列问题：（1）如图乙是根据实验数据描绘的W﹣L图象，图线不过原点的原因是_____；（2）由图线得木块从A到O过程中摩擦力做的功是W1=____；（3）W﹣L图象斜率的物理意义是_____．2．（12分）如图所示，用质量为m的重物通过滑轮牵引小车，使它在长木板上运动，打点计时器在纸带上记录小车的运动情况。
利用该装置可以完成“探究动能定理”的实验。
(1)打点计时器使用的电源是_________（选填选项前的字母）；A．直流电源B．交流电源(2)实验中，需要平衡摩擦力和其他阻力，正确的操作方法是_________（选填选项前的字母）；A．把长木板右端垫高B．改变小车的质量在不挂重物且_________（选填选项前的字母）的情况下，轻推一下小车，若小车拖着纸带做匀速运动，表明已经消除了摩擦力和其他阻力的影响；A．计时器不打点B．计时器打点(3)接通电源，释放小车，打点计时器在纸带上打下一系列点，将打下的第一个点标为О。
在纸带上依次取A、B、C……若干个计数点，已知相邻计数点间的时间间隔为T。
测得A、B、C……各点到O 点的距离为1x、2x、3x……，如图所示：实验中，重物质量远小于小车质量，可认为小车所受的拉力大小为mg。

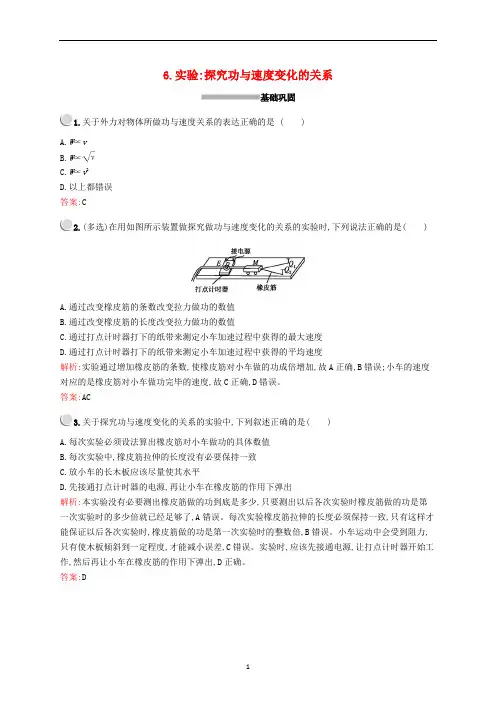

高中物理 第七章 6 实验：探究功与速度变化的关系练习(含解析)新人教版必修2
6.实验:探究功与速度变化的关系基础巩固1.关于外力对物体所做功与速度关系的表达正确的是 ()A.W∝vB.W∝C.W∝v2D.以上都错误答案:C2.(多选)在用如图所示装置做探究做功与速度变化的关系的实验时,下列说法正确的是()A.通过改变橡皮筋的条数改变拉力做功的数值B.通过改变橡皮筋的长度改变拉力做功的数值C.通过打点计时器打下的纸带来测定小车加速过程中获得的最大速度D.通过打点计时器打下的纸带来测定小车加速过程中获得的平均速度解析:实验通过增加橡皮筋的条数,使橡皮筋对小车做的功成倍增加,故A正确,B错误;小车的速度对应的是橡皮筋对小车做功完毕的速度,故C正确,D错误。
答案:AC3.关于探究功与速度变化的关系的实验中,下列叙述正确的是()A.每次实验必须设法算出橡皮筋对小车做功的具体数值B.每次实验中,橡皮筋拉伸的长度没有必要保持一致C.放小车的长木板应该尽量使其水平D.先接通打点计时器的电源,再让小车在橡皮筋的作用下弹出解析:本实验没有必要测出橡皮筋做的功到底是多少,只要测出以后各次实验时橡皮筋做的功是第一次实验时的多少倍就已经足够了,A错误。
每次实验橡皮筋拉伸的长度必须保持一致,只有这样才能保证以后各次实验时,橡皮筋做的功是第一次实验时的整数倍,B错误。
小车运动中会受到阻力,只有使木板倾斜到一定程度,才能减小误差,C错误。
实验时,应该先接通电源,让打点计时器开始工作,然后再让小车在橡皮筋的作用下弹出,D正确。
答案:D4.(多选)在探究功与速度变化的关系的实验中,某同学是用下面的方法和器材进行实验的:放在长木板上的小车,由静止开始在几条完全相同的橡皮筋的作用下沿木板运动,小车拉动固定在它上面的纸带,纸带穿过打点计时器。
关于这一实验,下列说法正确的是()A.长木板要适当倾斜,以平衡小车运动中受到的阻力B.重复实验时,虽然用到橡皮筋的条数不同,但每次应使橡皮筋拉伸的长度相同C.利用纸带上的点计算小车的速度时,应选用纸带上打点最密集的部分进行计算D.利用纸带上的点计算小车的速度时,应选用纸带上打点最稀疏的部分进行计算解析:在本题的实验中,由于小车在运动中受到阻力(摩擦力和纸带的阻力),所以要使长木板适当倾斜,以平衡小车运动过程中受到的阻力,重复实验时,为了使橡皮筋对小车所做的功与它的条数成正比,所以用到橡皮筋的条数虽然不同,但每次应使橡皮筋拉伸的长度相同,利用纸带上的点计算小车的速度时,由于要计算的是小车脱离橡皮筋后匀速运动的速度,所以应选用纸带上打点最稀疏的部分进行计算,故选项A、B、D是正确的。
高一物理必修二第七章7.6实验：探究功与速度的变化关系
数据收集与处理，寻找W与v的关系
实验数据收集与处理
实验次数 橡皮筋个 数 (根 ) 对小车做 功 小车获得 的
4 4 4W
5 5 5W
实验数据收集与处理
实验次数 橡皮筋个 数 (根 ) 对小车做 功 小车获得 的速度 V(m/s) V2
1 1 W
5、对测量数据进行估算，大致判断两个量可能的关 系，然后以W为纵坐标，v，v2（或其它）为横坐 标作图。
实验方法
1、测量橡皮筋对小车做的功W 2、测量由于橡皮筋做功而使小车获得的速度v 3、数据处理，寻找W与v的关系
1、测量橡皮筋对小车做的功W
问题a：橡皮筋对小车在哪个阶段做功？ 橡皮筋有形变时 问题b：能否测量出橡皮条做功的具体数值？ F为变力，做的功很难测量。
问题c：探究过程中，我们如何对橡皮筋 做的功进行测量？ 措施： 设法让橡皮筋每次对小车做的功分别为 W、2W、3W…… 问题d：每次实验中橡皮筋拉伸的长度 有什么要求？
相同
2、测量由于橡皮筋做功而使小车获得的速度v 问题a：小车的运动性质是什么？ 先做加速运动，后作匀速运动。 问题b：纸带上打出的点并不都是均匀 的，应该采用那些点来计算小车的速 度？ 为什么？ 取点迹清晰且间距均匀的部分
2 2 2W
3 3 3W
4 4 4W
5 5 5W 0
0.75
1.00
1.25
1.40
1.60
0.5625
1.00
1.5625
1.96
2.56
实验结论：
力对原来静止的物体做的功与 物体获得的速度的平方成正比
实验：注意事项
1．适度平衡小车受到的摩擦力； 2．每次实验小车都要从同一位置由静止开始 运动； 3．应选择规格相同的橡皮筋； 4．橡皮筋的拉伸长度要适度； 5．使小车挂住橡皮筋的中点，放正小车，使 小车沿木板的中间线运动．
人教版物理必修2同步测试卷及答案：7.6实验：探究功与速度变化的关系
第六节实验：探究功与速度变化的关系1. （误差分析）（多选）在借助橡皮筋探究功与物体速度变化关系的实验中，某同学在一次实验中得到了一条如图所示的纸带，这条纸带上的点两端较密，中间较疏，出现这种情况的原因可能是（）A. 电源的频率不稳定B. 木板倾斜程度太大C. 没有使木板倾斜或倾斜角太小D. 小车受到的阻力较大2. （误差分析）（多选）如图所示，与小车相连足够长的且穿过打点计时器的一条纸带上的点间距明显不均匀, 右端间距小，左端间距大，下面的分析和判断正确的是（）* ・・・A. 若左端与小车相连，可能平衡摩擦力时，木板倾斜度太大B. 若右端与小车相连，可能平衡摩擦力时，木板倾斜度太大C. 若左端与小车相连，可能小车有一定的初速度，实验前忘记平衡摩擦力或没有完全平衡摩擦力D. 若右端与小车相连，可能小车运动前忘记或没有完全平衡摩擦力3. （实验原理）在探究功与物体速度变化关系的实验中，得到如图所示四条纸带，应选用（）4. （实验创新）（多选）某同学想利用自由落体运动研究“功与物体速度变化的关系”，实验中下列四组物理量中需要直接或间接测量的量有（）A. 重锤的质量B. 重力加速度C. 重锤下落的高度D. 与重锤下落高度对应的重锤瞬时速度5. （注意事项）在借助橡皮筋探究功与物体速度变化关系的实验中，小车会受到阻力作用，因此，在小车沿木板滑动的过程中，除橡皮筋对其做功外，还有阻力做功，这样便会给实验带来误差。
我们在实验中想到的办法是使木板略为倾斜，对于木板的倾斜程度，下面说法正确的是（）①木板只要稍微倾斜一下即可，没有什么严格要求②木板的倾斜程度在理论上应满足下面条件：即重力使物体沿斜面下滑的分力应等于小车受到的阻力③如果小车在倾斜的木板上能做匀速直线运动，则木板的倾斜程度是符合要求的④其实木板不倾斜，问题也不大，因为实验总是存在误差的A. ①②B .②③ C .③④ D .①④6. （综合提升）探究力对原来静止的物体做的功与物体获得的速度的关系，实验装置如图所示，实验主要过程如下：(1) 设法让橡皮筋对小车做的功分别为W 2W 3W；(2) 分析打点计时器打出的纸带，求出小车的速度V i、V2、V3……；(3) 作出W-v草图；(4) 分析Wv图象，如果Wv图象是一条过原点的直线，表明Wv ;如果不是，可考虑是否存在W v1 2、W V3、W .-'v等关系。
人教版物理必修2同步检测：7-6《实验：探究功与速度变化的关系》【含解析】
第7章第6课时实验：探究功与速度变化的关系基础夯实1．(2018·洛阳市高一检测)如图所示的实验装置，可用于探究力对静止物体做功与物体获得速度的关系．(1)选用同样的橡皮筋，每次在同一位置释放小车，如果用1条橡皮筋进行实验时，橡皮筋对小车做的功为W；用2条橡皮筋进行实验时，橡皮筋对小车做的功为________W.(2)小车运动中会受到阻力，在实验中应如何操作以消除这种影响________．答案：(1)2 (2)使木板适当倾斜[:2．在探究功与物体速度变化的关系实验中作出W－v图象如图所示，哪一个是符合实际的( )答案：C3．下面是本实验的步骤，其合理顺序是________．①将小车拉至图中C处，使AB和BC间距离大致相等，接通打点计时器电源，放开小车，小车带动纸带运动，打下一系列的小点，由纸带分析求出小车通过B位置时的速度v，设第1次橡皮筋对小车做的功为W.②作出W－v、W－v2的图象，分析图象的特点，得出结论．③如图所示，先固定打点计时器，在长木板的两侧A处钉两个小钉，小车放在B处挂上一根橡皮筋(即图示情况)，使橡皮筋处于自由长度．④用2条、3条…同样的橡皮筋进行第2次、第3次…实验，每次实验保持橡皮筋拉伸的长度不变，用同样的方法测出v2、v3…记下2W、3W…记入表格．答案：③①④②4．通过第4、5节的学习，我们知道，重力势能的变化与重力做功密切相关，弹性势能的变化与弹力做功密切相关．那么，请你猜测动能的变化与什么力做功密切相关呢？( )A．动力B．阻力C．合外力D．不能确定答案：C解析：物体动能的变化与它的速度的变化是密切相关的，而物体速度的变化又与加速度和时间有关，加速度的大小是取决于物体所受的合外力的，所以可以猜测，动能的变化应该与合外力做的功密切相关．5．某同学利用图(甲)探究力对物体做的功与物体速度的关系，得到了下表的数据：(注：每条橡皮筋拉长的长度都一样(1)由表可得出定性结论：__________________________________________.(2)设一条橡皮筋拉长到固定长度所做功为W0，大致画出橡皮筋所做的功W与小车速度v的图象．(画在图(乙)中)(3)由图大致可判断出W与v的关系是__________________________________．(4)填写下表的空白部分答案：(1)速度有关，并且做功越大，小车获得的速度越大．(2)W与v关系的图象为抛物线，如图所示．(3)可能W∝v2.(4)如下表.1.50解析：每条橡皮筋拉长的长度都一样，一条橡皮筋拉长到固定长度所做的功可为0，则做功与拉长橡皮筋条数成正比，第2、3、4、5次拉长橡皮筋做功应分别为3W0、4W0、5W0、7W0.能力提升1．(2018·唐山一中高一检测)在“探究功与速度变化的关系”的实验中：(1)如果实验中得到一条如图所示的纸带，应用________段计算小车获得的速度．(2)如果根据实验数据绘出的W－v2图象如图所示，出现这种情况的原因是：______.答案：(1)DH (2)平衡摩擦力过度2．某同学在探究功与物体速度变化的关系时得到了W与v的一组数据，请你对这些数据进行处理，并确定W与v之间的关系.解析：以W W－v2曲线．由图象可看出：W∝v2.3．为了探究功与物体速度变化的关系，某同学做了如下实验，他让滑块在某一水平面上滑行，利用速度采集器获取其初速度v，并测量出不同初速度的最大滑行距离x，得到下表所示几组数据：(1)一x－v图象大致是一条抛物线，可以猜想，x可能与v2成正比．请在图乙所示坐标纸上选择适当的坐标轴作出图线验证该同学的猜想．(2)根据你所作的图象，你认为滑块滑行的最大距离x 与滑块初速度平方v 2的关系是________． 答案：(1)见解析图 (2)x ∝v 2解析：(1)做出x －v 2图线如图所示(2)由图可以看出，滑块滑行的最大距离x 与滑块初速度平方v 2成正比．即x ∝v 2.4．某同学在探究功与物体速度变化的关系实验中，设计了如图所示的实验．将纸带固定在重物上，让纸带穿过电火花计时器或打点计时器．先用手提着纸带，使重物靠近计时器静止．然后接通电源，松开纸带，让重物自由下落，计时器就在纸带上打下一系列小点．得到的纸带如图所示，O 点为计时器打下的第1个点，该同学对数据进行了下列处理；取OA ＝AB ＝BC ，并根据纸带算出了A 、B 、C 三点的速度分别为v A ＝0.12m/s ，v B ＝0.17m/s ，v C ＝0.21m/s.根据以上数据你能否大致判断W ∝v 2?答案：设由O 到A 的过程中，重力对重物所做的功为W ，那么由O 到B 过程中，重力对重物所做的功为2W.由O 到C 过程中，重力对重物所做的功为3W.由计算可知，v A 2＝1.44×10－2m 2/s 2，v B 2＝2.89×10－2m 2/s 2， v C2＝4.41×10－2m 2/s 2，v B 2v A 2≈2，v C2v A2≈3，即v B2≈2v A2，v C2≈3v A2由以上数据可以判定W∝v2是正确的，也可以根据W－v2的图线来判断(如图所示)．。
高中物理必修2：7.6《实验：探究功与速度变化的关系》同步测试
新人教版高中物理必修二 同步试题
第七章 机械能守恒定律
第六节 实验：探究功与速度变化的关系
【试题评价】
1．在探究功与物体速度变化关系的实验中,得到如图1所示四条纸带,应选用 ( )
2．在探究功与物体速度变化关系的实验中,得到如图所示的纸带,造成纸带中的点的 原因可能是 ( A ．没有把木板垫高以平衡摩擦力. B ．橡皮筋力度不够. C ．把木板垫得太高. D ．上述三种情况都有可能
3．光滑水平面上有一物体，在水平恒力F 作用下由静止开始运动。
经过时间t 1速度达到V ，经过时间t 2，由速度V 增大到2V 。
在t 1和t 2两段时间内，外力F 对物体做功之比为( ) A ．1:1 B ．1:3 C ．3:1 D ．1:4
4．下表是在探究功与物体速度变化的关系得到的数据,请根据以下数据在图2中完成W─V,W ─V 2
, W ─V 3
图象,并由图象确定功与速度变化的关系
D
C
B
A
图1
1.C
2.A
3.B
【错题集锦】
图5-16
w
w
图2。
人教版高中物理必修二高一课后练习7.6实验：探究功与速度变化的关系
高中物理学习材料（灿若寒星**整理制作）7.6 实验：探究功与速度变化的关系每课一练（人教版必修2）1．本实验的目的是()A．探究力与物体运动速度的关系B．探究力与物体运动加速度的关系C．探究力对物体做的功与物体加速度变化的关系D．探究力对物体做的功与物体速度变化的关系2．在“探究功与速度变化的关系”的实验中，甲、乙两位同学的实验操作均正确．甲同学根据实验数据作出了功和速度的关系图线，如图3甲所示，并由此图线得出“功与速度的平方一定成正比”的结论．乙同学根据实验数据作出了功与速度平方的关系图线，如图乙所示，并由此也得出“功与速度的平方一定成正比”的结论．关于甲、乙两位同学的分析，你的评价是()图3A．甲的分析不正确，乙的分析正确B．甲的分析正确，乙的分析不正确C．甲和乙的分析都正确D．甲和乙的分析都不正确图43．如图4所示，与小车相连、足够长且穿过打点计时器的一条纸带上的间距明显不均匀，右端间距小，左端间距大，下面的分析和判断正确的是()A．若左端与小车相连，可能平衡摩擦力时，木板倾斜度太大B．若右端与小车相连，可能平衡摩擦力时，木板倾斜度太大C．若左端与小车相连，可能小车有一定的初速度，实验前忘记平衡摩擦力或没有完全平衡摩擦力D．若右端与小车相连，可能小车运动前忘记或没有完全平衡摩擦力4．在用如图5所示的装置做“探究功与速度变化的关系”的实验时，下列说法正确的是()．图5A．为了平衡摩擦力，实验中可以将长木板的左端适当垫高，使小车拉着穿过打点计时器的纸带自由下滑时能保持匀速运动B．为简便起见，每次实验中橡皮筋的规格要相同，拉伸的长度要一样C．可以通过改变橡皮筋的条数来改变拉力做功的数值D．可以通过改变小车的质量来改变拉力做功的数值E．实验中要先释放小车再接通打点计时器的电源F．通过分析打点计时器打下的纸带来测定小车加速过程中获得的最大速度G．通过分析打点计时器打下的纸带来测定小车加速过程中获得的平均速度5．探究力对原来静止的物体做的功与物体获得的速度的关系，实验装置如图6所示，实验主要过程如下：图6(1)设法让橡皮筋对小车做的功分别为W、2W、3W…；(2)分析打点计时器打出的纸带，求出小车的速度v1、v2、v3、…；(3)作出W－v草图；(4)分析W－v图象．如果W－v图象是一条直线，表明W∝v；如果不是直线，可考虑是否存在W∝v2、W∝v3、W∝v等关系．以下关于该实验的说法中有一项不正确，它是________．A．本实验设法让橡皮筋对小车做的功分别为W、2W、3W….所采用的方法是选用同样的橡皮筋，并在每次实验中使橡皮筋拉伸的长度保持一致．当用1条橡皮筋进行实验时，橡皮筋对小车做的功为W，用2条、3条、…橡皮筋并在一起进行第2次、第3次、…实验时，橡皮筋对小车做的功分别是2W、3W…B．小车运动中会受到阻力，补偿的方法是可以使木板适当倾斜C．某同学在一次实验中，得到一条记录纸带．纸带上打出的点，两端密、中间疏．出现这种情况的原因，可能是没有使木板倾斜或倾角太小D．根据记录纸带上打出的点，求小车获得的速度的方法，是以纸带上第一点到最后一点的距离来进行计算题号 1 2 3 4 5答案参考答案1．D2．A[仅仅由题图甲所示的W－v图线不能确定“功与速度的平方一定成正比”．]3．BC[若纸带左端与小车相连，从纸带间距可以判断小车做减速运动，小车有一定初速度，减速原因可能是忘记或没有完全平衡摩擦力，C对，A错．若纸带右端与小车相连，小车一直做加速运动，说明可能平衡摩擦力时，倾角太大，B对，D错．]4．ABCF[平衡摩擦力时，应把长木板固定打点计时器的一端垫高，使小车下滑时所受到的阻力与重力沿长木板向下的分力平衡，A正确；为了计算功时方便，实验中以一根橡皮筋做的功为单位功W，因此选用的橡皮筋规格要相同，且每根的拉伸长度也要相等，这样可由橡皮筋的条数得到拉力的功的数值，B、C正确，D错误；实验中应先接通电源，再释放小车，E错误；测小车的速度时，应测量橡皮筋恢复原长时的速度，故F正确，G错误．] 5．D[求解速度的方法是选取纸带上点距均匀处来进行计算，以求得小车获得的速度．因此选项D错，其他选项都对．]。
