虹吸排水施工方案
虹吸雨水工程施工方案
一、工程概况本工程位于我国某城市，旨在利用虹吸原理收集建筑物屋顶雨水，经过处理后用于绿化灌溉、道路冲洗等。
工程总占地面积约500平方米，建筑高度约20米。
工程内容包括虹吸雨水收集系统、雨水处理系统、雨水利用系统等。
二、施工准备1. 施工人员：组织专业施工队伍，包括土建、管道、电气、绿化等工种，确保施工质量。
2. 施工材料：采购符合设计要求的虹吸雨水收集系统、雨水处理系统、雨水利用系统等相关材料。
3. 施工设备：配置挖掘机、装载机、泵车、焊接机、切割机等施工设备。
4. 施工图纸：熟悉设计图纸，明确施工范围、施工要求、施工工艺等。
三、施工方案1. 虹吸雨水收集系统施工（1）在建筑物屋顶设置雨水收集斗，收集屋顶雨水。
（2）在收集斗下方设置虹吸管，连接收集斗与地面雨水收集池。
（3）在虹吸管上方设置空气阀，防止虹吸管反吸。
（4）在地面雨水收集池内设置溢流管，将多余雨水排出。
2. 雨水处理系统施工（1）在地面雨水收集池内设置粗格栅，去除雨水中的较大颗粒杂质。
（2）在粗格栅下方设置细格栅，进一步去除雨水中的杂质。
（3）在细格栅下方设置旋流沉淀池，去除雨水中的悬浮物。
（4）在旋流沉淀池下方设置活性炭过滤器，去除雨水中的有机物。
3. 雨水利用系统施工（1）在活性炭过滤器下方设置清水池，储存处理后的清水。
（2）在清水池内设置加药装置，根据需要进行水质调节。
（3）在清水池上方设置给水泵，将清水输送到雨水利用设备。
（4）在雨水利用设备中设置喷灌、滴灌等灌溉系统，实现雨水资源的有效利用。
四、施工注意事项1. 施工过程中应严格按照设计要求进行施工，确保工程质量。
2. 注意施工安全，加强施工现场安全管理，防止安全事故发生。
3. 施工过程中应保护施工现场环境，减少对周边环境的影响。
4. 施工过程中应做好施工记录，确保施工过程可追溯。
五、施工进度安排1. 施工准备阶段：10天2. 虹吸雨水收集系统施工阶段：15天3. 雨水处理系统施工阶段：20天4. 雨水利用系统施工阶段：15天5. 工程验收阶段：5天总计：65天六、施工质量保证措施1. 严格按设计要求进行施工，确保工程质量。
屋面虹吸式排水施工方案
屋面虹吸式排水施工方案为了确保建筑物屋面的排水系统能够高效、稳定地运行，需要合理地规划和施工排水系统。
本文将介绍一种有效的屋面虹吸式排水施工方案。
1. 系统构成屋面虹吸式排水系统主要由排水管道、排水口、过滤器及水嘴等组成。
排水管道要求直线，可以采用PVC或铸铁材质。
排水口需能快速吸附积水，并防止异物进入，常用的有金属排水口和型材排水口。
过滤器可有效地净化水质。
水嘴的位置要合理，以便留下一定量的水供使用。
2. 施工步骤施工前应进行仔细而全面的设计，确定排水涵洞及其位置，并按照实际情况安排水嘴的数量和位置。
具体施工步骤如下：（1）测量并划线：在屋面上测量出排水涵洞的位置，然后在屋面上划线。
（2）开孔：根据测量结果，在屋面上开出合适大小的孔洞。
（3）安装水嘴：在孔洞周围安装水嘴。
（4）安装排水口：在孔洞处安装排水口。
（5）安装排水管道和过滤器：将排水管道与排水口连接，然后安装过滤器。
（6）测试：在施工完成后，必须对排水系统进行测试，确保其能够正常工作。
3. 注意事项在施工过程中要注意以下事项：（1）确保排水涵洞的位置正确。
（2）保证水嘴的数量和位置合理。
（3）排水口要紧贴屋面，并选用质量可靠的材料。
（4）排水管道要选用质量可靠、经久耐用的材料。
（5）过滤器需要在日常维护中进行清洗，以保证其正常工作。
屋面虹吸式排水施工方案适用于建筑物的屋面排水系统，具有排水速度快、水流稳定、排水效率高等优点，值得推广。
施工前需合理规划，遵守施工流程，以确保系统能够长期稳定、高效地运行。
倒虹吸施工方案(3篇)
第1篇一、工程概况倒虹吸施工方案适用于水利工程、城市排水工程以及农业灌溉工程等领域。
本方案以某城市排水工程中的倒虹吸施工为例，详细阐述倒虹吸施工的流程、技术要求、质量控制及安全措施。
二、工程背景某城市排水工程是一项重要的民生工程，旨在解决城市内涝问题，提高城市排水能力。
工程中涉及一段长500米的倒虹吸管道，设计流量为30立方米/秒，管径为2.5米。
三、施工组织设计1. 施工队伍- 成立项目经理部，负责整个工程的施工组织和管理。
- 组建专业施工队伍，包括管道安装、焊接、防腐、测量等技术人员。
2. 施工进度计划- 制定详细的施工进度计划，确保工程按期完成。
- 分阶段进行施工，包括前期准备、管道安装、焊接、防腐、试压等。
3. 施工资源配置- 根据施工进度计划，合理配置施工机械设备和人力资源。
- 确保施工过程中设备正常运行，人员充足。
四、施工准备1. 现场调查- 对施工现场进行勘察，了解地形地貌、地质条件、地下管线等信息。
- 制定详细的施工方案，确保施工过程中不损害地下管线。
2. 材料设备准备- 准备足够的倒虹吸管道、管件、焊接材料、防腐材料等。
- 对材料设备进行检查，确保质量符合要求。
3. 施工人员培训- 对施工人员进行技术培训，确保掌握施工工艺和安全操作规程。
- 定期进行安全教育和技能考核。
五、施工工艺1. 管道安装- 根据设计图纸，确定管道安装位置和方向。
- 采用吊装或滚轮推移方式将管道运输到施工现场。
- 将管道分段安装，确保接口处密封良好。
2. 焊接- 采用电弧焊或气焊进行管道焊接，确保焊接质量。
- 对焊接部位进行外观检查和无损检测，确保无缺陷。
3. 防腐- 对管道内外表面进行除锈处理，确保表面清洁。
- 采用喷涂或刷涂方式，对管道进行防腐处理。
4. 试压- 在管道安装完成后，进行试压检测，确保管道强度和密封性。
- 试压压力应符合设计要求，持续时间不少于24小时。
六、质量控制1. 材料质量- 严格控制材料采购，确保材料质量符合国家标准。

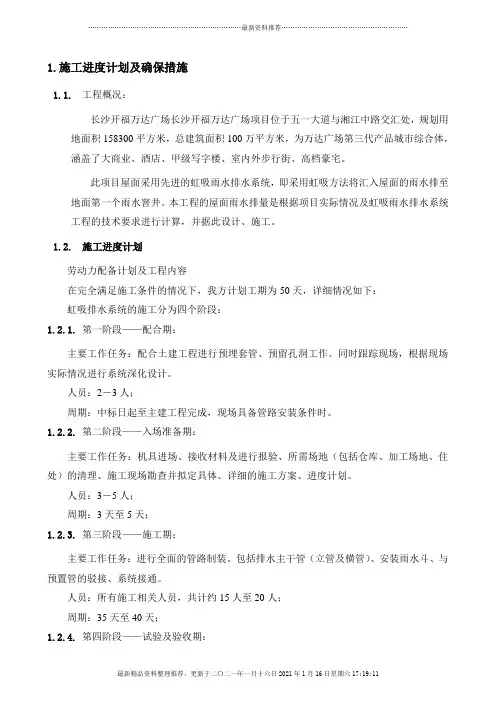

虹吸排水施工方案-施工组织设计
1.施工进度计划及确保措施1.1.工程概况：长沙开福万达广场长沙开福万达广场项目位于五一大道与湘江中路交汇处，规划用地面积158300平方米，总建筑面积100万平方米，为万达广场第三代产品城市综合体，涵盖了大商业、酒店、甲级写字楼、室内外步行街、高档豪宅。
此项目屋面采用先进的虹吸雨水排水系统，即采用虹吸方法将汇入屋面的雨水排至地面第一个雨水窨井。
本工程的屋面雨水排量是根据项目实际情况及虹吸雨水排水系统工程的技术要求进行计算，并据此设计、施工。
1.2.施工进度计划劳动力配备计划及工程内容在完全满足施工条件的情况下，我方计划工期为50天，详细情况如下：虹吸排水系统的施工分为四个阶段：1.2.1.第一阶段——配合期：主要工作任务：配合土建工程进行预埋套管、预留孔洞工作。
同时跟踪现场，根据现场实际情况进行系统深化设计。
人员：2－3人；周期：中标日起至主建工程完成，现场具备管路安装条件时。
1.2.2.第二阶段——入场准备期：主要工作任务：机具进场、接收材料及进行报验、所需场地（包括仓库、加工场地、住处）的清理、施工现场勘查并拟定具体、详细的施工方案、进度计划。
人员：3－5人；周期：3天至5天；1.2.3.第三阶段——施工期：主要工作任务：进行全面的管路制装。
包括排水主干管（立管及横管）、安装雨水斗、与预置管的驳接、系统接通。
人员：所有施工相关人员，共计约15人至20人；周期：35天至40天；1.2.4.第四阶段——试验及验收期：主要工作任务：对已完成管路系统的试验及报验，竣工资料的收集、整理等工作。
人员：3－5人；周期：3天至5天；1．3 工期保证措施1.3.1缩短施工工期，尽快发挥投资效益，是施工企业的主要奋斗目标。
在本工程中要发扬艰苦创业、优质服务精神，集中力量，精心组织，认真施工，确保工期计划实施。
1.3.2工期影响因素（见下表）：1.3.3工期保证措施：A.本工程为重点工程，影响面较大；在人力、物力方面将优先保证此工程项目的需要，随时确保多梯队连续施工。
虹吸施工方案
虹吸施工方案虹吸施工方案一、方案背景及介绍虹吸是一种通过负压将水从低处抽取到高处的现象，广泛应用于水污染治理、给排水工程以及工业领域中。
本方案旨在介绍虹吸施工的基本原理和流程，以及施工过程中所需的材料和设备。
二、施工准备1. 确定施工地点：根据需要进行虹吸的具体位置，选择合适的地段进行施工。
2. 准备材料和设备：包括管道、泵等，根据实际需求选择合适的类型和规格。
三、施工流程1. 确定起点和终点：根据需求确定虹吸的起点和终点，并确认两者之间的高差。
2. 安装管道：先选择合适的管道材料，根据起点和终点的位置进行切割和连接，保证管道的连续性。
3. 安装泵：将泵安装在起点处的管道上，并确保泵的正常工作和供电。
4. 创造负压：通过启动泵，使水流动起来，形成一定的流速和流量。
5. 确保管道负压：在泵的下游设置适当的高标高和低点，以保证虹吸过程中管道内的负压稳定。
6. 监测流速和流量：在虹吸过程中，及时监测和调节流速和流量，确保虹吸过程的稳定性和可靠性。
7. 维护和保养：定期检查泵和管道的工作状态，保证设备的正常使用。
四、安全措施1. 操作人员必须经过相关培训，具备必要的安全防护意识和技能。
2. 使用合格的管材和设备，保证其质量和可靠性。
3. 在施工现场设置明显的安全警示标志，防止他人误入施工区域。
4. 施工过程中严禁吸烟和明火，防止引发火灾事故。
5. 在施工现场设置适当的安全围栏和警戒线，确保施工现场的安全。
五、经济效益评估1. 虹吸施工能够有效减少水力输送过程中的能耗，降低运营成本。
2. 虹吸施工能够快速实现水的输送，提高工作效率，节约时间和人力成本。
3. 虹吸施工在水污染治理等领域有广泛的应用，具有良好的市场前景和经济效益。
六、总结虹吸施工作为一种可靠、高效的水力输送方式，具有广泛的应用前景。
本方案介绍了虹吸施工的基本原理、流程以及安全措施，并对其经济效益进行评估。
希望本方案能够为相关从业人员提供参考，并推动虹吸施工在实际工程中的应用和推广。
虹吸雨水系统施工方案
虹吸雨水系统施工方案1. 简介虹吸雨水系统是一种有效的雨水收集系统，利用虹吸原理将雨水从建筑物屋顶收集并储存起来供后续再利用。
本文档将介绍虹吸雨水系统的施工方案，包括系统设计、施工步骤和注意事项等。
2. 系统设计2.1 雨水收集面积计算首先需要确定需要收集雨水的面积。
根据建筑物的屋顶面积和降雨量数据，可以计算出每次雨水收集的最大量。
根据预期使用雨水的需求，可以确定合适的收集面积。
2.2 雨水储存容量计算根据每次雨水收集的最大量和雨水的使用需求，可以计算出雨水储存容量。
通常使用水箱或地下贮水池作为储存设施。
2.3 系统布局设计根据建筑物的屋顶形状和周围环境，设计虹吸雨水系统的管道布局和连接方式。
确保管道的坡度和直径足够，以保证水流的顺畅。
3. 施工步骤3.1 准备工作清理屋顶和周围的杂物，确保施工区域清洁。
准备好所需的施工工具和材料，如水管、水箱、接头等。
3.2 安装雨水收集设备将雨水收集设备，如雨水口和过滤器安装在建筑物的屋顶上。
确保设备安装稳固并与屋顶密封，以防止水漏。
3.3 安装虹吸管道根据系统布局设计，安装虹吸管道。
确保管道的连接牢固，无泄漏。
通过合适的坡度和直径，确保水流能够顺畅地流动。
3.4 安装雨水储存设施根据系统设计的雨水储存容量，选择合适的水箱或地下贮水池，并进行安装。
确保储存设施的连接牢固，并与虹吸管道连接。
3.5 完善系统配套设施安装水泵、管道阀门、水表等配套设施，以便后续使用和管理。
确保这些设施与虹吸管道和雨水储存设施连接良好。
4. 注意事项在施工虹吸雨水系统时，需要注意以下事项：•施工过程中确保安全，遵守相关的安全规定和操作规程；•使用符合标准的材料和施工工具，确保系统的质量和使用寿命；•追求设计的合理性和经济性，确保系统的高效性；•定期检查和维护系统，确保各个部件的正常运行；•虹吸雨水系统施工需要专业人士进行，确保施工质量和系统的性能。
5. 结论虹吸雨水系统施工方案是将虹吸雨水系统成功应用于建筑物的关键。
屋面虹吸排水施工方案
屋面虹吸排水施工方案一、前期准备工作1.进行现场勘察，确定屋面虹吸排水的施工位置和方式。
2.编制详细的施工图纸，包括虹吸管道的位置、管道走向和连接方式等。
3.确定所需材料和设备，包括虹吸管道、连接件、固定件、胶水等。
二、屋面虹吸排水的施工步骤1.确定屋面上的虹吸管道位置。
根据屋面的坡度和排水需求，确定虹吸管道的最高点和最低点，并在屋面上标明位置。
2.打开屋面，安装虹吸管道。
根据施工图纸指示，用钢制钻头在屋面上钻孔，将虹吸管道插入孔中并固定。
确保虹吸管道与屋面保持良好的贴合。
3.连接虹吸管道。
将每段虹吸管道连接在一起，使用连接件进行固定。
确保连接紧密，并使用胶水密封连接处，防止漏水。
4.测试虹吸系统。
在施工完成后，进行虹吸系统的测试。
将水倒入最高点的管道，并观察水能否顺利流动到最低点的管道中。
如有异常，及时进行修复。
5.固定虹吸管道。
使用固定件将虹吸管道固定在屋面上，以防止虹吸管道移动或脱落。
6.地面连接。
将虹吸管道连接至地面的下水管道。
确保连接紧密，并使用胶水密封连接处，防止漏水。
7.清理工地。
将施工过程中产生的垃圾和杂物清理干净，保持施工现场整洁。
三、安全措施1.在施工过程中，施工人员必须佩戴安全帽、工作服和防滑鞋，以确保安全施工。
2.施工现场必须设置警示标志，提醒他人注意，并确保施工区域不会对他人造成伤害。
3.施工过程中，如有人员在屋面上工作，必须使用安全绳索进行固定，防止摔落。
四、质量控制1.施工人员必须按照施工图纸和操作规程进行施工，确保虹吸排水系统的质量和性能。
2.在安装虹吸管道时，必须确保连接紧密，并使用胶水进行密封，防止漏水。
3.完成施工后，进行虹吸系统的测试，确保水能够顺利流动，并没有漏水或堵塞等问题。
五、施工注意事项1.在施工过程中，必须按照标准操作规程进行施工，严禁擅自改动施工方案。
2.施工人员必须有相关的技术知识和经验，并具备相关的施工证书。
3.在施工过程中，严禁使用带有火源的工具、设备和材料。
虹吸排水板施工方案
虹吸排水板施工方案
1、虹吸式屋面排放系统和重力排放系统的比较
1。
1虹吸式排放系统管道中的水为满管流，能很快的彻底排清层面积;重力排放系统靠重力作力。
管道中的水为附壁流，排水速度慢，给建筑物造成安全隐患。
1.2虹吸式排放系统的水平管无需坡度，节省了安装空间;重力排放系统靠重力自流，水平管必须要有一定的坡度，
浪费了安装空间。
1.3虹吸式排放系统只需要很少的雨水斗和雨水立管，节省了建筑材料；重力排放系统中，一根雨水立管连接的雨水斗数量一般不超过2个，所以需要大量的雨水斗和立管。
1.4虹吸排放系统的管材为高密度聚乙烯HDPE管材,管道质量轻、抗冲击、耐腐蚀、无热变形，是雨水排放系统的最佳选择。
管道热热胀冷缩率仅为0.86%；重力排放系统管材一般为PVC，其缺点是不耐磨、易刮花、焊接不牢固、介缩率高,在一般工程中普遍使用，客户投诉不少。
1.5虹吸排放系统大大降低了管材的管径，降低了施工难度；重力排放系统则需要大管径管材,施工难度大.
一、施工方案
屋面雨水排放系统采用上海爱康公司虹吸式雨水排放系统，上海爱康公司的HDPE管材,焊接工艺以及虹吸原理为基础的排水系统，在材料选择、安装工艺及系统原理等方面为国际先进水平。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2、国家规范：
《建筑给水排水设计规范》GB50015—2003
《建筑给水排水及采暖工程施工质量验收规范》GB50242—2002
《国家雨水斗安装图集》09S302
《屋面工程质量验收规范》GB50207—2002
《屋面工程技术规范》GB50345—2004
3.2.3.2由施工现场管理小组做出施工材料供应计划，上报于专项工程的项目经理，由项目经理根据工程的总施工进度计划，在取得甲方和监理的书面同意下，做出分批材料进场计划下达给材料供应小组，材料供应小组组长根据计划做出具体的分批材料进场计划安排，下达给联络员，由联络员与生产厂家联系，再由生产厂家报出现有库存数量和生产计划，同时检验员做好材料的前期检验工作，使即将进场的材料做好先期预检工作，确保材料运至工地时已完全合格。同时管理员将做好材料的运输管理工作和运输车辆的调度工作及安全工作。由管理员根据材料供应计划做出材料运输和车辆调度计划，做到高效、有序、高质量的运输工作。材料运抵工地，由检验员配合施工现场管理小组做好材料的检验前期工作，上报甲方和监理单位。并配合甲方和监理做好检验工作，确保使用材料完全优质。
合理安排，从关键工序上找进度。本分项工程的关键工序为
3.2.1.1在施工条件具备前进场了解各方情况，以缩短进场准备工作时间，争取进场即开工。
3.2.1.2安排有经验的工人与专职测量员一起测量实际尺寸并放线。一方面可以直接进行技术交底，另一方面有利于按照实际测量尺寸进行预制。
3.2.1.3管道预制按照合理的分段方法可以加快预制及安装的进度，该分段的时候要分段，不该分段的时候尽量在地面焊接。预制管道具有自洁能力，一层的横管有不小于0.2%的坡度。
本工程将委派具有同类工程机电工程施工管理经验的项目经理和优势管理人员组成项目经理部，以项目经理为核心，充分发挥企业整体优势，实施“过程精品”管理，以合同管理为依据，以专业管理和计算机管理相结合的管理手段，对机电工程进行全过程、全方位的计划、组织、管理、协调与控制，高效率地实现机电工程项目综合目标，落实业主、监理的各项要求，实现对业主的承诺。项目管理组织机构详见下图：
工程最后2天完成
以上各项的进度见附表。
施工形象进度表
工 序
工 期 (天数)
前 期
2014年月日 月 日
2
4
6
8
10
12
14
16
18
20
人员进场
材料进场
与其它专业的技术协调
进场准备、水电、临设
施工放线
悬吊系统安装
管道的预制
雨水斗的安装
管道的安装
检验及调整
管道接通
试验及验收
3.2工期保证措施
3.2.1安装工期的关键工序控制
总工期20天。
本工程计划于20天内竣工。具体安排如下：
序号
任务
工期
1
设计联络
开工前完成
2
深化设计图出图
开工前完成
3
进场配合土建预留套管
开工前完成
4
材料的采购和加工
开工前完成
5
提供屋面雨水斗留孔的位置及尺寸、与其它单位的配合要求
开工前完成
6
设备材料到工地
进场第当天
7
系统安装
20天安装完成
8
管道的调整及竣工验收
杭州至长沙客运专线抚州东站项目项目屋面虹吸雨水排放系统工程管理组织机构图
4.2现场安全文明施工具体标准
3.2.3.3在保证采购、运输、检验时间的同时，公司还建立了满足公司三个月需要的库存，在杭州至长沙客运专线抚州东站所建立的专项采购程序出现意外时能保证从公司仓库紧急调运货物，并可保证于2天内运到工地。
四．施工部署
4.1.管理组织机构
按照多年来积累的工程管理经验，以项目经理负责制为核心，以项目合同管理和成本管理为主要内容，以科学的系统管理和先进的技术工艺为手段的项目管理机制。
3、技术措施：
《全国民用建筑工程设计技术措施（规划·建筑）》——第二部分建筑设计7屋面（2003年版）
全国民用建筑工程设计技术措施（给水·排水）——5雨水（2003年版）
4、参照标准
《压力（虹吸）流屋面雨水排水系统管道工程施工安装及验收规定》
三．施工进度计划及网络图
3.1施工进度计划
根据总体施工进度控制计划，排水系统在各施工阶段工期及重点部位安排如下：
3.2.2.2围绕周进度计划的展开，对发现的问题随时协调解决。属项目经理部内部的问题，由项目经理协调解决；发现其他施工单位影响进度时，由项目经理与有关单位协调解决，或反映给监理单位协调解决。如其影响将危及关键工期或总控制计划完成时，通过发函反映求得解决并被确认。
3.2.2.3积极与参建单位搞好配合协调，互创施工有利条件，合理组织平行、流水、交叉作业及必要的抢工，尽量做到一个单项工程整体完工，缩短收尾工期。
3.2.2进度协调管理
3.2.2.1按建设单位指挥部、监理单位的要求，按时参加现场施工协调会，协调好与其他施工单位的关系，主动向建设单位指挥部、监理单位提出保证计划的合理化建议，及时提出下一部施工中可能出现影响工期的各种问题，对安装进度计划进行调整、完善和充实。在整个施工过程中，坚决服从建设单位指挥部、监理单位的统一协调。
3.2.3材料保证措施
我方将严格按照招标采购文件和总包及监理所要求的时间做好材料的前期备品备料和相关检验工作，确保材料及时进场并及时验收合格。并且进行后期工序的施工安装。
3.2.3.1施工的高效有序与材料的及时到位是密切相关的，为了确保工程施工的正常运作，我方将成立专门专项的具备丰富经验5人材料供应小组。由组长牵头，与施工现场管理小组做好材料供应的协调工作。
1、工程概况：
1、项目名称：沪昆铁路客运专线抚州东站
2、建设单位：沪昆铁路客运专线江西有限责任公司
3、建设地点：抚州市东乡县孝岗镇西坪村
4、站房建筑规模：本站属于中型站，站房总建筑面积5902.28㎡。最高聚集人数1000人。
5、站房建筑层数：地下局部1层，地上2层。
6、站房建筑高度：檐口标高12.000m；站房最高点15.000m。
7、站房结构形式：钢筋混凝土框架结构，屋盖钢筋混凝土柱支撑的钢管网架。
8、墙体厚度分为400mm、200mm和100mm三种；墙体采用加气混凝土砌块和烧结多孔砖砌，站房、职工宿舍、综合办公楼防水等级2级，防水层耐久性15年。
9、站房屋面网架4-11轴/A-E轴线采用虹吸排水。
二、编制依据、参选规范目录
