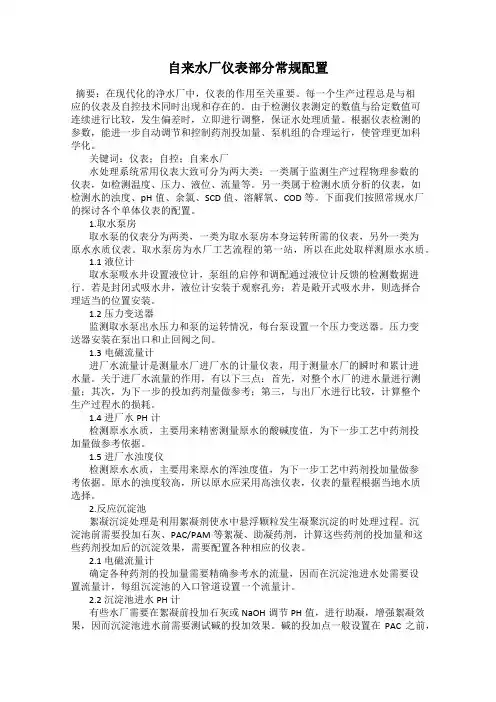

自来水厂仪表部分常规配置
自来水厂仪表部分常规配置摘要：在现代化的净水厂中，仪表的作用至关重要。
每一个生产过程总是与相应的仪表及自控技术同时出现和存在的。
由于检测仪表测定的数值与给定数值可连续进行比较，发生偏差时，立即进行调整，保证水处理质量。
根据仪表检测的参数，能进一步自动调节和控制药剂投加量、泵机组的合理运行，使管理更加科学化。
关键词：仪表；自控；自来水厂水处理系统常用仪表大致可分为两大类：一类属于监测生产过程物理参数的仪表，如检测温度、压力、液位、流量等。
另一类属于检测水质分析的仪表，如检测水的浊度、pH值、余氯、SCD值、溶解氧、COD等。
下面我们按照常规水厂的探讨各个单体仪表的配置。
1.取水泵房取水泵的仪表分为两类，一类为取水泵房本身运转所需的仪表，另外一类为原水水质仪表。
取水泵房为水厂工艺流程的第一站，所以在此处取样测原水水质。
1.1液位计取水泵吸水井设置液位计，泵组的启停和调配通过液位计反馈的检测数据进行。
若是封闭式吸水井，液位计安装于观察孔旁；若是敞开式吸水井，则选择合理适当的位置安装。
1.2 压力变送器监测取水泵出水压力和泵的运转情况，每台泵设置一个压力变送器。
压力变送器安装在泵出口和止回阀之间。
1.3电磁流量计进厂水流量计是测量水厂进厂水的计量仪表，用于测量水厂的瞬时和累计进水量。
关于进厂水流量的作用，有以下三点：首先，对整个水厂的进水量进行测量；其次，为下一步的投加药剂量做参考；第三，与出厂水进行比较，计算整个生产过程水的损耗。
1.4 进厂水PH计检测原水水质，主要用来精密测量原水的酸碱度值，为下一步工艺中药剂投加量做参考依据。
1.5 进厂水浊度仪检测原水水质，主要用来原水的浑浊度值，为下一步工艺中药剂投加量做参考依据。
原水的浊度较高，所以原水应采用高浊仪表，仪表的量程根据当地水质选择。
2.反应沉淀池絮凝沉淀处理是利用絮凝剂使水中悬浮颗粒发生凝聚沉淀的时处理过程。
沉淀池前需要投加石灰、PAC/PAM等絮凝、助凝药剂，计算这些药剂的投加量和这些药剂投加后的沉淀效果，需要配置各种相应的仪表。
余氯测定的实验报告(3篇)
第1篇一、实验目的1. 了解余氯测定的原理和方法。
2. 掌握余氯测定仪器的使用方法。
3. 通过实验，学会如何准确测定水中的余氯含量。
二、实验原理余氯是指水中残留的游离氯，主要用于自来水和游泳池水的消毒。
余氯的测定方法主要有比色法、滴定法和电化学法。
本实验采用电化学法测定余氯，利用余氯在电极上发生氧化还原反应，产生电流，通过测定电流的大小来计算余氯的含量。
三、实验仪器与试剂1. 仪器：余氯测定仪、电极、搅拌器、烧杯、移液管、pH计、纯水等。
2. 试剂：碘化钾溶液、硫代硫酸钠溶液、氢氧化钠溶液、盐酸溶液、硫酸溶液等。
四、实验步骤1. 准备工作（1）将电极清洗干净，并用蒸馏水冲洗干净。
（2）调整pH计，使其读数为7.0。
（3）将烧杯中加入适量纯水，并用pH计测定其pH值，若pH值偏离7.0，则用盐酸或氢氧化钠溶液调节至7.0。
2. 余氯测定（1）用移液管取一定量的待测水样，放入烧杯中。
（2）将电极插入水样中，打开搅拌器，待电极稳定后，记录电流值。
（3）重复步骤（2）两次，取平均值作为测定值。
3. 结果计算根据余氯测定仪的校准曲线，将测得的电流值转换为余氯含量。
五、实验结果与分析1. 实验数据（1）水样1：电流值A1 = 0.020，余氯含量C1 = 0.10 mg/L（2）水样2：电流值A2 = 0.015，余氯含量C2 = 0.075 mg/L（3）水样3：电流值A3 = 0.025，余氯含量C3 = 0.125 mg/L2. 结果分析通过实验，我们得到了三个水样的余氯含量，分别为0.10 mg/L、0.075 mg/L和0.125 mg/L。
结果表明，余氯含量与电流值呈正相关，即电流值越大，余氯含量越高。
六、实验总结1. 通过本次实验，我们掌握了余氯测定的原理和方法，了解了余氯测定仪器的使用方法。
2. 实验结果表明，余氯含量与电流值呈正相关，为余氯的测定提供了可靠依据。
3. 在实际操作过程中，应注意电极的清洗和pH值的调节，以保证实验结果的准确性。
在线仪表的应用和维护管理
CL17 氯分析仪-基本信息
. 使用Hach先进的比色分析技
术，CL17氯分析仪提供快速 可靠的分析方法，测量水中 的余氯和总氯 . 采用DPD比色化学分析法测 量游离氯和总余氯 . 每隔2.5分钟测量一次,每天 570次，可无人看管连续工 作30天
仪器描述
• 哈希CL17型余氯分析仪采用微处理器控制，是设 计用于连续监测.
1720E的校正与维护
由用户准备的校正
由用户准备的校正
数字化控制器
新的数字化平台，适合所有的数字化传感器(包括1720E)
SC－ Standard Controller “即插即用”操作 双向通讯 传感器可任意混合匹配 灵活的通讯选项
Conception, Features and Benefits
0.06 NTU到7500 NTU
二级校准选件
干式校准 - ICE-PIC
校准迅速 – 低于1分钟 简便易用 20 和1.0 NTU 模块可用
校正桶....44153-00
为什么选用20NTU校正浊度仪
在标准样品的制备中，误差评估大约是 0.23NTU，所以： – 用 20 NTU 标准校正仪器，0.23 NTU 是很小的偏差，不会影响低段测量的准 确度； – 用 0.5 NTU 标准校正仪器，偏差的评 估量（ 0.23 NTU) 是一样的。低段测量 的准确度会受到很大的影响。
在线检测仪表的应用与维护管理
• 一.在线仪表的重要性 大家知道，水厂是24小时连续生产的，由于人工监测
的次数是有限的、滞后的。因此，不能完全实现对生产的 有效监控。安装在线仪表可以连续检测各工艺参数，根据 这些参数，协调各系统间的关系，保证水质。同时，根据 在线仪表检测的数据，能进一步自动调节加药量，水泵等 的合理运行，节省各种费用。使管理更加科学化，达到现 在提倡的节能降耗的目的。同时可以为应急处理赢得时间 。这就是安装在线仪表的意义所在。在线检测仪表是检测 水质及设备运行状态的“眼睛”，是保证现代化水厂自动 控制系统可靠运行的基础。宁波自来水公司的仪表绝大多 数采用进口仪表，在仪表的采用上均为世界知名主流品牌 ，如浊度仪采用美国HACH公司的1720E系列、余氯仪采用 美国HACH公司CL17，PH计采用瑞士E＋H公司CPM253产品 。主流化的产品意味着这一产品经受了考验，质量过硬， 有方便快捷的售后服务。
CL7635在线余氯二氧化氯臭氧测控仪操作手册
UNI EN ISO 9001:2000 CERT. N. 9115 BCEL操作手册CL 7635有效余氯、二氧化氯、臭氧智能型测控仪0/2,000/20,00 ppm 测量范围： 工作温度范围： 0.0/50.0 °C 32.0/122.0 °F Option S/N REP N°仪表供电电源：86/264 Vac R 1.0x软件版本：Cod. 280067671Revision 01BC3531 - D - Rev. 01eB&C Electronics Srl – Via per Villanova 3 – 20040 Carnate (Mi) – Italy P.IVA 00729030965 Tel +39 039 631 721 – Fax +39 039 607 6199 bc@bc-electronics.it - www.bc-electronics.it中国售后服务电话：４００８００１８２３ 地址：广州中山大道西６３号广东省电子技术研究所８楼B&C ElectronicsCL 7635目录1 1.1 1.2 1.3 2２．１－２．２ ２．３－２．４产品介绍..........................................................................................................2产品功能用途 ..................................................................................................2 功能原理 ................................................................................................................2 传感器与附件 ............................................................................................................33３．１－３．２3.3 4 4.1 4.2 5 5.1 5.2 5.2.1 5.2.2 5.2.3 5.2.4 5.2.5 5.3 5.3.1 5.3.2 5.3.3 5.3.4 5.3.5 5.3.6 5.3.7 5.4 5.4.1 5.4.2 6 6.1 6.2 6.3 6.4 6.5 6.6 6.6.1 6.6.2 6.6.3 6.6.4 6.6.5 6.6.6 7 7.1 7.2 7.3给用户的敬告与信息 ...................................... .............................................4 承诺、售后服务 ...................................................................................................4 ＣＥ标示 安全敬告 ......................................................................................................4 设备使用手册内容 ........................................................................................4 手册版本、符号说明 .................................................................................................4 如何阅读本手册 ..........................................................................................5 参数 ........................................................................................................................6 功能参数 ............................................................................................................6 技术参数 .......................................................................................................... .......7 操作程序 ........................................................................................................11 按键 ..........................................................................................................................11 .............................................................................................................12 设备操作 .....................................................................................................12 测量 .................................................................................................... .12 温度测量 参数设定 ...............................................................................................................12 主态菜单参数设定 ..................................................................................................12 软件版本 ................................................................................................................13 ...................................................................................... 13 维护人员必读内容 .......................................................................................................13 初步操作 ..................................................................................................... ....13 测量操作 ................................................................................................. ...13 校正 控制点设定值修改 ....................................................................................................14 .....................................................................................................15 温度校正 ....................................................................................15 手动温度补偿 ........................................................................................................ ..............15 设置 ............................................................................................16 使用人员必读 安全手册 ...............................................................................................................16 .....................................................................................................................16 主态菜单 安装 .......................................................................................................................18 包装物品 ...................................................................................................................18 打开包装 .................................................................................................................18 ......................................................................................................18 储存与运输 ..........18 ................................................................................................... 仪表安装 .........................................................................................................18 传感器安装 ..............................................................................................................18 电气安装 电源连接 ........................................................................................................19 ............................................................................................................19 电极连接 温度电极连接 ....................................................................................19 模拟输出信号连接 ............................................................................................2 0 ....................................................................20 泵、电磁阀、警报器连接 .................................................................................................20 逻辑功能控制连接 尺寸图及安装图 ....................................................................................................21 仪表背面端子图..........................................................................................................21 仪表外形尺寸图 ........................................................................................................22 系统安装示意图 ........................................................................................................23Instruction manual - Rev. 01 – 06/07-1-B&C ElectronicsCL 76351产品介绍1.1 仪表功能应用该测控系统由下列设备元件组成 :- 测控仪表ＣＬ７６３５ - 测量传感器 - 恒流器仪表某些功能需要连接相关的辅助设备器件才能实现：1) 2) 3) 4) 5) 6) 7)测量显示余氯／二氧化氯／臭氧需要连接合适的测量传感器 测量显示温度值必须连接ＰＴ１００或ＰＴ１０００温度传感器 连接温度传感器可以实现自动温度补偿 如果控制继电器与加药泵或者电磁阀连接，就可以进行加药控制 假如测量值超出了限定的最高值或者最低值，仪表将给出报警动作信号 仪表将提供一路隔离的与测量值成线性比例关系的模拟信号输出（０－２０ｍＡ或４－２０ｍＡ） 具有接收外来的无源触点信号进行激活警报或者保持当前某些状态条件1.2 功能原理该仪表可以与下列所介绍的两种传感器配合使用，用于测量余氯、总氯、二氧化氯、臭氧：- 极谱膜电极（带电解液与膜片） - 三电极恒电压传感电极仪表会给极谱膜测量传感器的正负电极一个极化电压，该电压在电解液中产生一个测量电流， 该电流与被测成分成正比； 对于恒电压测量电极，仪表会在阳电极与测量电极之间加上一个极化电压，该电压会在被测 水样中产生一个测量电流，该电流值与被测成分浓度成正比。
在线余氯仪使用说明书
工业在线余氯仪用户手册目录注意事项 (2)1.产品配置 (3)2.简介 (3)3.技术指标 (4)4.仪表安装 (4)5.仪表面板及接线说明 (6)6.仪表功能设置 (7)7.日常维护要点 (14)8.电极使用保养 (15)注意事项●使用时请遵守本说明书之操作规程及注意事项。
●为使测量更精确，仪器须经常配合电极进行标定；若您的电极购买时间已近一年或电极存在质量问题，请注意更换。
●执行标定工作之前请将仪器通电预热三十分钟。
●因产品更新换代，本说明书如有变动恕不另行通知。
1.配置标准配置●AMT-PY100仪表一台●余氯电极一根（5米线）,备用膜头一个，备用电解液一瓶●流通槽一个●PH电极一根（含缓冲溶液4.00和6.86PH各一袋）●紧固锁紧条两根●用户使用说明书一本选配●安装支架（1米长）● 485通讯接口及485转232或485转USB连接器主要特点●大屏幕点阵液晶显示、中文菜单操作。
●多参数同时显示：余氯值、次氯酸值、PH值、温度、输出电流等同时显示，直观易读，并有量程超限提示。
●有恢复出厂设置功能，斜率修正功能。
●手动/自动PH补偿功能和温度补偿功能。
●通讯功能（选配）：具有RS-485通讯接口（MODBUS协议部分兼容），4～20 mA电流输出对应的余氯值可以任意设定。
●光电隔离4-20mA电流输出。
●迟滞量任意设定功能，避免开关继电器频繁动作，有设置开关量关和闭功能。
●看门狗功能：确保仪表不会死机。
●核心器件均来自国外著名品牌。
●掉电保护＞10年。
3.技术指标4.仪表安装4.1 主机安装仪表应安装在清洁、干燥、通风好、无震动的位置，周围应无腐蚀性气体。
（1（24.2 电极安装余氯电极、PH电极装入流通池的方法如图。
如采用沉入（插入）式安装方式，电极不带流通测量槽，直接分别将余氯电极和PH电极用连接杆连接（防止电极电缆线进水）插入水中后，用固定支架固定即可。
安装前请务必使用生料带（螺纹处）做好防水封闭工作。
在线水质分析仪表维护规程
水质在线分析仪表维护规程目录(备注：CTRL键加双击)第一章 PH计 (3)第二章电导率分析仪 (6)第三章TOC分析仪 (10)第四章余氯分析仪 (14)第五章 TDC分析仪 (18)第六章 ORP分析仪 (19)第七章溶解氧分析仪 (22)第八章 COD分析仪 (24)第九章氨氮分析仪 (26)第十章酸碱浓度计 (28)第十一章浊度分析仪 (30)第十二章钠表分析仪 (33)第十三章硅表分析仪 (36)第一章PH计1 概述工业PH计能测量水溶液中氢离子的浓度，是用来检测溶液酸碱度的常用仪器。
本厂的化学水处理、电站、公用工程、硫磺回收、烯烃等装置都装设有PH 表。
PH计是由传感器组件（测量电极、参比电极和温度电极）、二次仪表和专用电缆组成。
2、工作原理PH计又称酸度计，工业PH计是我国对在线PH计的习惯称谓。
PH计采用电位式分析法测溶液PH值的仪器，点位分析法在零电流条件下测定两电极的电位差，即电流的电动势，其工作原理可用Nernst方程式描述。
工业PH计由传感器（也叫发送器）和转换器（也叫变送器）两个部分组成，信号电势用特殊的低噪声同轴电缆传送。
也有传感器和转换器一体化结构的工业PH计产品。
传感器由指示电极、参比电极组成。
当被测溶液流经传感器时，两电极和被测溶液构成了一个化学原电池，两电极间产生了一个电势差，该电势差值的大小与被测溶液的PH值成对数关系，将被测溶液的PH转换成电信号。
由于该电势差值的大小与被测溶液温度的影响，所以PH计还装有一只温度检测元件，以便转换器对测量结果进行温度补偿。
转换器由电子部分组成，其作用是将传感器检测到的电势信号放大，处理后显示测量结果，并转换为标准信号输出。
3、技术指标PH/mV输入：范围 PH值 0.00~14.00 mV -1500~1500mV 玻璃电极（20℃）输入阻抗＞0.5×1012Ω输入电流＜2×1012A参比电极（20℃）输入阻抗＞1010Ω测量误差 PH值＜0.02PHmV值＜1mV 温度输出范围 pt100/pt1000 -20.0~150℃量程范围 0.00~14.00 mV-1500~1500mV电源 20~253V AC/DC，约2VA4、参数设置3.1仪表测量方式设置，测量方式有PH或mV选择。
余氯计 在线水分析仪表速投手册说明书
在线水分析仪表速投手册-余氯余氯/臭氧计 CL7685/CL7635/CL7335/CL3630配恒压法电极SZ283 推荐配套流通槽SZ7231/SZ7233■为推荐使用方式/本次配套□为可选项，或慎重使用方式1 拆箱检查，确认货品的配件齐全，完好，特别注意安装附件和传感器连接电缆。
本仪表应该包括以下配件：a)合同供货范围的配件：仪表/变送器CL7685□，CL7635□，CL7335□，CL3630□，测量电极SZ283■，流通槽□，仪表保护箱□b) 用户必须自备的配件：类似流通槽□，仪表取样阀门□，仪表保护箱□2安装附件的固定，被测介质的接驳，流速控制的准备。
a)取样点的位置确定，本传感器建议安装方式为：旁路取样■，其他安装方式请联系代理商：在线插入式安装□/在线沉入式安装□选用在线插入式安装方式时，请务必确认测量点的介质情况是否符合传感器的测量要求：被测介质是否具有腐蚀性□/压力□/温度□/介质的清洁情况□b)选用旁路测量时，调压取样阀的设立：是■/否□c)选用旁路测量时，本次测量的流量控制的方法：通过取样阀■/专设减压阀□3控制测量仪表的机械安装和固定（请仔细参照随仪表配套的中英文操作手册）a)本次供货包括有：户外安装仪表箱□/壁挂式仪表保护箱□b)如用户自备仪表安装箱，请确认仪表安装的开孔尺寸：92*92□/92*44mm□（横向）/轨道式安装□小心地取下电极保护帽,用清水清洁电极头,必要时清水浸泡电极30分钟,保护帽内为饱和盐液,结晶为正常现象小心地插入测量电极SZ283，请勿密封固定进水调节阀门清洁检修孔进水口出水口4 传感器的接线不得自行剪短或者延长传感器线缆，传感器线缆应与电源线分开走线，防止干扰。
将SZ283电极白色，黑色，屏蔽线分别连接到CL3630的端子13，10，12；CL7635的端子13，25，24；（CL7335相同）CL7685的端子17，18，19；5电气接线（请遵照电工通用法则，断电进行本步骤）根据所订的仪表，确定本仪表供电电源是：220Vac□/24Vdc□；110Vac□/24Vac□确保您所提供电源是干净电源，供电电源回路为：带隔离装置□/独立供电■/电源大回路无变频器■/无其他大功率设备■6 确认接线正确请再次仔细核对仪表的操作手册有关接线端子的章节。
污水处理中的在线监测与自动化控制技术
专家系统控制
基于专家知识和经验的算法，用于提供类似 于专家的人工智活性污泥法处理工艺的自动化控制
01
通过自动化控制系统实现对曝气量、回流污泥量等关键参数的
自动调节，提高处理效率和稳定性。
深度处理工艺的自动化控制
02
针对出水水质要求高的场合，采用自动化控制系统实现混凝、
对未来研究的建议与展望
加强技术创新研究
进一步研究新型的在线监测技术和自动化控制方法，提高监测和控制的精度和稳定性。
拓展应用领域
将在线监测与自动化控制技术拓展应用于污水处理的其他领域，如深度处理、污泥处理 等。
强化跨学科合作
加强与计算机科学、数据科学、环境科学等学科的合作，共同推进在线监测与自动化控 制在污水处理领域的应用与发展。
污水处理中的在线监测与自 动化控制技术
汇报人：可编辑 2024-01-03
contents
目录
• 引言 • 污水处理基础知识 • 在线监测技术 • 自动化控制技术 • 在线监测与自动化控制的未来发展 • 结论
01 引言
主题背景
污水处理是环境保护的重要环节，随 着工业化和城市化的快速发展，污水 处理需求日益增长。
沉淀、过滤等工艺过程的智能控制。
污泥处理工艺的自动化控制
03
针对污泥处理过程中涉及的脱水、稳定化等工艺，通过自动化
控制系统实现高效稳定处理。
05 在线监测与自动 化控制的未来发 展
技术发展趋势
智能化
随着人工智能和机器学习技术的发展，污水处理过程中的 在线监测与自动化控制将更加智能化，能够实现自我学习 和自我调整。
对实际应用的指导意义
优化工艺控制
根据在线监测数据，可以实时了解污水处理过程中的水质变化情况 ，从而调整工艺参数，优化控制策略，提高处理效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈在线余氯仪与在线pH计在净水处理投加控制中的组合
应用
摘要：南洲水厂在清水池进水处投加氯水和烧碱，当其中一个投加量发生变化时，都会导致余氯和ph的在线仪表发生突变。
本文根据仪器的使用经验，浅谈在线余氯仪与在线ph计在净水处理投加控制中组合应用的效果。
关键词：在线余氯仪;在线ph计;突变
abstract: following waterworks in qingshuichi chlorine was added in water for water and caustic soda, when one dosing quantity change, will lead to residual chlorine and ph online instrument mutate. in this paper, according to the use of the instrument experience, showing online residual chlorine used with online ph plan in the clean water processing dosing control of the combined application effect.
keywords: online residual chlorine apparatus; online ph plans, mutations
中图分类号： tu991.2 文献标识码：a文章编号：
前言
南洲水厂使用usf d3+在线余氯仪和abb ax466 在线ph计，测量清水池进水的余氯值和ph值。
烧碱投加工程改造后，氯水和烧碱在清水池进水管道中投加。
在线余氯仪和在线ph计偶尔出现突变的现象，干扰运行人员对净水原材料投加量的判断，本文就该问
题作分析研究，浅谈这一现象的原因。
突变现象
收集数据进行对比分析
取数据较为稳定的数据进行分析，仪器读数稳定、偏差在可允许偏差范围内。
投烧碱和投氯控制，均采用手动控制投加。
取2006年2月1日，在线ph曲线和余氯曲线，如下图1、图2所示：
图1，在线ph曲线
图2，在线余氯曲线
分析：由图1、图2可知，图1中红、绿色线的变化方向都与图2中的红、绿色线变化方向相反；
根据曲线分析，可知余氯值与ph值呈反比例变化。
原因分析
影响氯消毒效果的主要因素
接触时间：
当水中的余氯量一定时，接触时间长，消毒效果好，但不能过长，过长会造成余氯的损失。
生活饮用水卫生标准规定水与氯的接触时应不少于30分钟，采用氯胺消毒时，接触时间不得少于2小时；
投氯量：
同一原水和相同的接触时间的条件下，投氯越大，消毒效果越好，但水中余氯不宜过大，余氯过大，不仅浪费氯水，并且还会产
生氯嗅，使用户反感，同时对某些工业产品的质量有所影响；
水温：
水温对于游离余氯消毒效果无大影响，但对氯胺消毒来讲，水温高能加快杀菌速度；
浑浊度：
水的浊度低，消毒效果好。
浑浊水中的杂质要消耗一部分氯量，同时微生物又可以隐藏其间，因而降低了杀菌效果；
ph值：
消毒效果与水的ph值成反比ph值高，消毒效果差；
氨氮物质：
水中的氨及氮的化合物对消毒效果影响较大，水中的亚硝酸盐要消耗一定的氯量，游离氨与氯作用形成化合性余氯，降低和延缓了杀菌功能和速度；
分析
分析6点影响氯消毒效果的原因，“消毒效果与水的ph值成反比ph值高，消毒效果差”是引起仪表读数突变的主要原因，下面作实验室沉降实验模拟生产流程，在不同顺序的投加方式所得出的数据；
实验室沉降实验
沉降实验数据：
实验步骤：
药剂配制，
称15gnaoh固体融解于纯水中，定容至1000ml；浓度为15mg/l；
吸取浓度为11.34％的氯水1ml，稀释，并定容至100ml,浓度为1.12mg/l;
首先测量水样中的余氯和ph值，并记录；
水样：ph值为7.30；
余氯值为0.15mg/l;
水温为19.5℃
取1l水样，向水样中投加2.8mg/l氯水, 转速为90转/分钟，搅拌70分钟后；投加naoh溶液15mg/l,转速为90转/分钟，搅拌10分钟后，测量水样余氯和ph值，并观察水样变化；
二、数据分析：消毒效果与水的ph值成反比ph值高，消毒效果差的理论成立；
化学反应
氯气加入水中后，产生一系列化学变化：
（一氯胺）
（二氯胺）
（三氯胺）
存在形态
次氯酸hocl，一氯胺nh2cl、二氯胺nhcl2和三氯胺ncl3都存在，它们在平衡状态下的含量比例决定于氯、氨的相对浓度、ph值和温度。
一般讲，当ph值大于9时，一氯胺占优势；当ph值为7.0
时，一氯胺和二氯胺同时存在，近似等量，当ph值小于6.5时，主要是二氯胺；而三氯胺只有在ph值低于4.5时才存在；
结合实际分析
结合南洲水厂的清水池进水ph通常控制在7.8左右，根据上述反应式，水中一氯胺和二氯胺同时存在。
当烧碱投加到水中之后，ph升高，一氯胺占优势。
当烧碱投加量突然变化时，由于反应式瞬间的不平衡，使氯气加速生成一氯胺和二氯胺，水中的余氯值就会降低。
当反应式两边的物质达到平衡之后，余氯值才会稳定；
便携仪器读数与在线仪器读数比对
在线余氯值发生变化时，同时采用便携式余氯仪检测水样余氯值（取10组数据对比），两者读数相近，usf d3+余氯仪测量的余氯值为水中的总氯值；在线ph值发生变化时，同时采用便携式ph 计检测水样ph值，两者读数相近。
结论
在烧碱投加量变化的瞬间，余氯值亦发生变化，且成反比例变化。
若此时使用自动控制方式投加氨氯，氯机会根据余氯仪显示的数值进行自动调节投氯量。
氯气的增加会使反应式再次变化，当反应达到稳定之后，余氯仪读数和ph计读数恢复稳定。
研究意义
解释了水处理过程中，仪表读数不稳定的现象
在线仪表读数稳定真实，实时地反应了水质变化的情况。
为生产作出正确的引导作用，能加强水质管理的手段。
大量使用在线仪
表必成为日后水厂发展的方向；
投加点设置
投氯点和投烧碱点要保持一定距离，建议在工艺流程中先投加烧碱，待其与水中物质充分反应后，再投加液氯；
投加时需主要的问题
在同一点投加烧碱和氯水时，应均匀投加，避免因一方的突变造成化学方程式的不稳定，发生中和反应生成水和盐类，造成净水原材料的浪费；
合理控制投加量
在控制投加量的过程中，结合在线余氯仪与在线ph计的使用，能使投加量更合理，达到节能降耗的目的。
参考书及文献
严煦世主编，《给水工程》（第四版），中国建筑工业出版社
聂梅生总主编，《水工业工程设计手册水资源及给水处理》，中国建筑工业出版社
注：文章内所有公式及图表请以pdf形式查看。
