9184 sc余氯分析仪
余氯仪测定仪安全操作及保养规程
余氯仪测定仪安全操作及保养规程摘要余氯仪测定仪是在给水、排水等行业广泛使用的一种测量氯离子含量的设备，其正确的使用和保养对于确保水质安全至关重要。
本文将详细介绍余氯仪测定仪的安全操作和保养规程，以便用户能够正确、安全地使用和维护该设备。
安全操作规程环境要求余氯仪测定仪通常用于实验室等封闭环境中。
在安全使用仪器的前提下，环境应该保持安静、干燥、通风良好。
前置检查查看余氯仪测定仪是否正确接通电源，各部件是否连接牢固。
同时应检查余氯仪测定仪是否正常运行，检查显示屏和电子元件是否正常显示。
操作流程在进行测量操作前，应对余氯仪测定仪进行一次“空白测试”，以确保误差最小。
接下来，按照以下步骤操作：1.取样。
使用干净、无污染的容器，将取样位置处的水样取出，尽可能避免水样中含有大量固体颗粒和气泡。
2.样品处理。
先粗过滤，将水样分别进行搅拌和放置静置，等待水样沉淀和分层，保留上清液，加入试剂混合。
3.收集数据。
将样品转移至余氯仪测定仪内进行测量，记录测量值并及时保存。
操作注意事项1.如需进行任何维修和保养，必须在保障用户安全的基础上，由厂家或授权维修服务商进行。
2.对于使用余氯仪测定仪的操作人员，应经过相关技术培训并取得相应的操作执照。
3.如果在操作过程中涉及到多个环节，应当根据实际操作进行具体控制。
保养规程数值检查余氯仪测定仪在测量之前需要进行标校，标校时先了解仪器的标校方式，通过标校数据比对的方式确认设备的准确性。
仪器存储余氯仪测定仪存储要求通风、干燥，应防止与其他化学品混淆。
质量检查定期检查余氯仪测定仪的所有部件是否完好无损，如果发现故障或不适应的地方，应及时进行维修或更换。
清洗和维护余氯仪测定仪在使用的过程中会遗留一些化学品，清洗时要特别注意保护自己的安全，防止对设备造成损伤。
储存方式余氯仪测定仪在使用完成后，应当按照要求归位存储，保管仪器的安全性和完整性。
结论余氯仪测定仪是一种重要的水质检测设备，正确的操作和保养对于确保水质的安全至关重要。
余氯总氯测定仪的使用
余氯总氯测定仪的使用余氯总氯测定仪用于快速检测余氯。
检测过程需要用的试剂设计成专门的试剂包，使用者无需专业学问去调配试剂，能够在几分钟内精准的检测余氯的含量，能够便利企业快速的监控水中余氯的含量。
该仪器是一台测量水中余氯浓度的仪器，适合污水，废水，饮用水，自来水，医院，环保部门以及自来水厂自我检测时使用.不需要具备专业学问依照说明书一步步操作既可以得到数字显示的余氯浓度值。
仪器步骤：1、用无分度吸管吸取200ml水样于300ml碘量瓶内，加入0.5g碘化钾和5ml乙酸盐缓冲溶液。
2、自滴定管加入0.0100mol/L硫代硫酸钠标准溶液至变成淡黄色，加入1ml淀粉溶液，连续滴定至蓝色消失，记录用量。
计算：总余氯（Cl2,mg/L）=CV135.461000/V式中：c硫代硫酸钠标准滴定溶液浓度（mol/L）；V1硫代硫酸钠标准滴定溶液用量（ml）；35.46总余氯（Cl2）摩尔质量（g/mol）。
对环境的影响：需要冷却的设备大多是靠水这种介质（一般会是海水）冷却的，假如把没经过加氯处理水直接通到设备等管道中可能会造成设备腐蚀，影响运行。
但这部分水当冷却完设备后又没什么用，一般都会排回江河，众所周知，氯有杀毒的作用，排回来的水会杀毒同时也会杀死水中的动植物。
所以余氯量是环保部门检测的标准。
不过现在一般的循环水系统加氯都很少，不会造成严重的影响了。
余氯总氯测定仪的性能特点：1、中文显示、中文菜单、中文记事：操作简单，操作步骤全程中文提示。
2、数字时钟功能：供给各种功能的时间基准。
3、仪表稳定不死机：看门狗程序确保仪表连续工作不会死机。
4、手动电流源功能：可检查和任意设定输出电流值,便利检测记录仪和下位机。
5、软件设定电流输出方式：软件选择是0～10mA或4～20mA 输出。
6、记事本功能：记事本忠实记录仪表的操作使用情况和报警发生时间，便于管理。
7、监测电功能：每次标定的方式、时间和结果均有记录，便于查询、分析电变化规律。
余氯检测仪工作原理
余氯检测仪工作原理
余氯检测仪是一种用于检测水中余氯含量的仪器。
它的工作原理基于化学反应和电化学测量。
首先，水样被采集到检测仪的样品室中。
在样品室中，加入一种余氯试剂，例如N,N-二乙基对苯二胺(DPD)。
这种试剂能与余氯发生化学反应，生成一种带有颜色的产物。
余氯的浓度越高，产生的颜色就越浓。
接下来，检测仪会使用光学系统来测量样品室中产生的颜色。
光学系统通常包括一个光源和一个光敏感器，以及一个检测室用于容纳样品。
光源会发出一定波长的光，并照射到样品室中的产物上。
产物会吸收部分光线，而其它光线则反射或透过样品室。
光敏感器会接收到反射或透过的光线，并将其转化为电信号。
根据接收到的电信号的强度，检测仪可以计算出样品中余氯的浓度。
这是因为余氯浓度高，产生的颜色就浓，光敏感器接收到的光信号强度就高。
最后，检测仪会将计算出的余氯浓度显示在仪表上，供用户参考。
同时，一些检测仪还可以将测量结果保存下来，以便后续分析和记录。
综上所述，余氯检测仪的工作原理主要基于余氯与试剂发生化学反应，生成一种带颜色的产物，并通过光学系统测量产物的颜色强度，从而计算出余氯浓度。

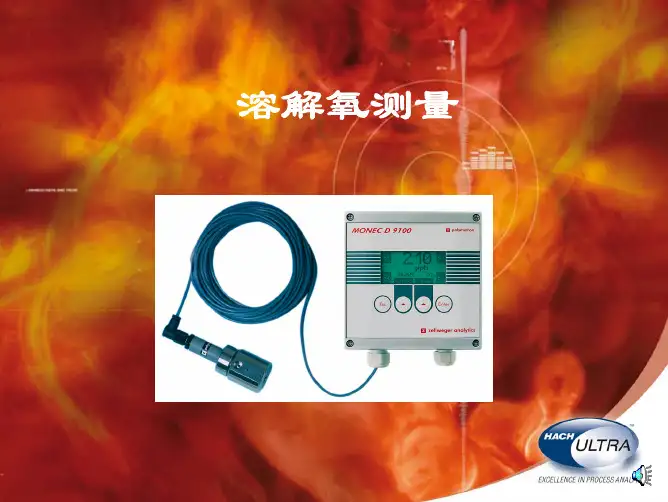

9182溶解氧
Copyright 2006 Hach Ultra Analytics – Page 9
电极的使用寿命
取决于负电极上的反应 理论上，如果工作范围是0~2000ppb
• 大于量程的1%（20ppb)=> ~ 1年 • 大于量程的10%(200ppb) => ~ 6 月 • 超量程工作=> ~ 1 月
Copyright 2006 Hach Ultra Analytics – Page 17
9182 溶解氧的维护（1）
3个月更换渗透膜和电解液（1套渗透膜共4支，为一年的消耗量） 电极不能干置 根据不同的水质，电极使用寿命为1—2年 检查电极电流值 严禁在高氧环境下运行！ 水中不能有大的硬物，浊度不能大 水样温度应保持在45℃以下 进水管不能用橡胶管，应用不锈钢管 如果出现数据跳动太大,要检查透氧膜是否存在渗漏 电极电缆插头不能进水 定期进行校准
Copyright 2006 Hach Ultra Analytics – Page 21
氧电极的工作原理 一个渗氧膜
silver counter electrode gold main electrode
internal electrolyte
sample
~ ~ ~ ~ ~ ~~ ~ ~ ~ ~O ~ ~ ~ O2~O ~ 2 ~ 2 ~ ~O2 ~ ~ ~ O2 ~ ~
membrane
Copyright 2006 Hach Ultra Analytics – Page 18
9182 溶解氧的维护（2）
电极再生 ：在更换电解液和膜时，目测检查银阳极，如果2/3以上都变黑， 则需要再生电极。 Ａ．将电极的黑色部分浸泡在10%的氨水中，约一小时。然后用软水冲 洗，在用软布擦干。 Ｂ．如果氨水清洗不够充分，可以用软砂纸（布）对发黑部分抛光，以 恢复电极本色，然后再用软水冲洗，擦干。黑色物质是氯化银AgBr，再 生时间 一般3-12个月，取决于水样的含氧量和电极在大电流情况下工 作的时间。
9184sc余氯安装说明
3 安装危险：只用经过训练合格的人员才能进行本章节所描述的工作。
3.1 安装分析仪分析仪的设计是安装在一个水平或垂直的表面，例如，墙壁、面板或平台。
仪器必需是水平的。
将传感器放置在尽可能紧接采样点的位置。
水样传输距离越短，仪器的响应速度就越快，可以更块的反应样品浓度的变化。
如果使用附件的话，仪器底部则没有必要留出6英寸的空隙。
见第13页3.3章节关于样品流连接指南部分的内容。

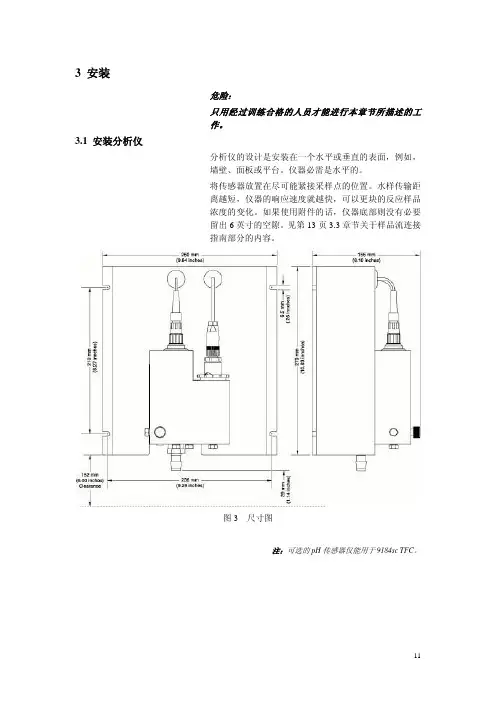

图3 尺寸图注：可选的pH传感器仅能用于9184sc TFC。
3.1.1 环境因素仪器机箱是IP66/NEMA 4X，环境温度在0～45℃之间。
如果想要了解更多的信息，请参阅第5页的参数信息。
3.1.2 综合安装因素● 将分析仪放置在一个易于接近的位置。
● 保持样品管路尽可能短，从而可以缩短滞后时间。
● 不要将传感器放置在热源旁边。
● 确保供样管路中没有空气进入。
● 必需有足够的样品压力确保可以连续为传感器供样。
最小压力约为0.1-2bar时，就足以提供合适的流速。
维持稳定的流速200-250mL/min是非常关键的。
流速的不稳定会导致不稳定的测量结果。
3.2 选择水样管路位置注：如果水样是从非常接近化学添加剂的位置提取的、如果混合不够充分或者如果化学反应不完全，都可能会导致产生不稳定的读数。
选择一个好的、有代表性的采样点对于优化仪器的性能而言是非常重要的。
被分析的水样必需能够代表整个系统的环境。
在一个较大的过程管道的侧面安装样品采样管可以减少从管道底部吸取沉淀物或从顶部吸取气泡的几率。
将一个采样管放置在管道的水平中心是非常理想的。
空气（通常情况下）沉淀物（通常情况下）差差好最好图4 在工业生产液流中样品管路的位置3.3 连接样品流进样口和排放口的连接都是在分析仪的流通池中进行的。
关于流速，请参考第五页的技术参数部分的内容。
进样口需要外径为1/4英寸的管路。
连接时使用的是快速连接装备。
可以使用电极工具包中的1/4英寸的管路适配器。
哈希9187sc在线二氧化氯分析仪 核心参数
1111...哈希9187sc在线二氧化氯分析仪核心参数适用于饮用水、工业过程水消毒杀菌工艺的二氧化氯浓度在线监测。
测量原理：电解液和渗透膜把电解池和水样品隔开，二氧化氯可以穿透膜；在两个电极之间有一个固定电位差，电流的生成正比二氧化氯的浓度；在阴极上：ClO2 + 4H+ + 5e–→–Cl–+ 2H2O在阳极上：Cl–+ Ag→AgCl + e–电极带温度探头，它的作用是温度补偿；技术参数：测量范围：0.010-2 ppm (mg/L) (ClO2)最小检出限：10 ppb or 0.01 mg/L ClO2准确度：5% or ±10 ppb ClO2,响应时间：90% 小于90秒样品流速：(200 to 250 mL/min)存储温度：-20 to 60°C操作温度：0 to 45°C样品温度：0 to 45°C校正方法：实验室比对法；校正间隔：一次/2个月维护间隔：一般每六个月更换一次膜和电解液；进样连接：1/4-in. O.D.排放连接：1/2-in. I.D.防护等级：IP-66/NEMA 4X分析仪尺寸：270×250 mm (10.63×9.84 in.)22222....二氧化氯分析仪型号：9187SC二氧化氯分析仪，在线二氧化氯分析仪广泛地应用于饮用水、工业过程水消毒杀菌工艺的二氧化氯浓度在线监测。
我公司主营的二氧化氯分析仪主要是由美国原装进口的哈希公司的产品，哈希公司作为水质、水文监测仪器的世界领导者，哈希公司产品被全球用户广泛应用于半导体超纯水、制药/电力及其他工业净水、饮用水、地下水、地表水、市政污水、工业污水等领域，其全线产品系列涵盖实验室定性/定量分析、现场分析、流动分析测试、在线分析测试。
产品具有测量精确、运行可靠、操作简单、低维护量，结构紧凑等特点。
二氧化氯分析仪的检测原理：电解液和渗透膜把电解池和水样品隔开，二氧化氯可以穿透膜；在两个电极之间有一个固定电位差，电流的生成正比二氧化氯的浓度；在阴极上：ClO2＋4H+＋5e二氧化氯分析仪的特点：测量范围很宽；采用选择性膜电极；维护量小:校正一次/2月；更换电解液和膜/6个月；不受氯、溴或过氧化氢的干扰；O3是唯一的干扰，但是O3在一般的二氧化氯的消毒系统中是没有的二氧化氯分析仪的技术参数：测量范围： 0.010 - 2 ppm (mg/L) (ClO2)最小检出限： 10 ppb 或0.01 mg/L ClO2准确度： 5% 或± 10 ppb ClO2响应时间： 90% 小于90 秒样品流速： 200～250 mL/min存储温度： -20～60℃操作温度： 0～45℃样品温度： 0～45℃校正方法：实验室比对法校正间隔：一次/2 个月维护间隔：一般每六个月更换一次膜和电解液进样连接： 1/4-in. O.D.排放连接： 1/2-in. I.D.防护等级： IP-66/NEMA 4X仪器尺寸： 270 x 250 mm。
余氯测定仪的工作原理
余氯测定仪的工作原理
余氯测定仪是一种用于测定水中余氯含量的仪器。
其工作原理基于酸碱滴定反应。
具体来说，余氯测定仪通常由以下几部分组成：
1. 滴定池：用于放置待测样品的容器，通常是一个带有标尺的玻璃槽。
2. 酸碱滴定液：包括酸性试剂和碱性试剂。
其中酸性试剂一般为硫酸，用于将反应体系酸化；碱性试剂一般为苯酚酚，用于与余氯发生反应。
3. 指示剂：一般选择碘化钾或碘化钾混合二碳化锰作为指示剂，用于指示酸碱滴定反应的终点。
具体操作过程为：
1. 将待测水样加入滴定池中。
2. 加入一定量的酸性试剂，使样品的pH值下降，同时将余氯
转化为次氯酸。
3. 加入指示剂，样品的颜色由初始的黄色转变为紫色，表示酸程度已达到适当程度。
4. 开始滴定，缓慢滴入碱性试剂，碱性试剂与次氯酸反应产生
氯离子和次氯酸根离子。
5. 当滴定过程中样品的颜色由紫色恢复到黄色时，表示酸性试剂滴定完全消耗，即达到终点。
6. 记录滴定所需的碱性试剂体积，通过计算可以得出样品中余氯的浓度。
总而言之，余氯测定仪利用酸碱滴定法，将余氯转化为次氯酸，然后用碱性试剂与次氯酸反应，通过滴定终点来确定余氯浓度。
余氯检测仪使用方法
余氯检测仪使用方法
1. 准备工作：将余氯检测仪取出，检查是否有明显损坏或污垢，充好电。
2. 打开仪器：按下界面上的开机键，仪器开机。
进入主界面后，选择“余氯检测”功能。
3. 校准仪器：在使用之前，需要校准仪器。
将仪器浸入标准液中，按照仪器说明书的指示进行校准。
4. 进行检测：将测量头浸入待测溶液中，待仪器稳定后读数。
如需连续测量，可按照仪器说明书进行设置。
5. 记录结果：记录测量结果，并及时上传到数据中心或导出到电脑等存储设备中，以备后续分析使用。
6. 关机：使用完毕后，按下关机键，仪器自动关闭。
将仪器收好，妥善保存。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
9184 sc 余氯分析仪
典型应用
适用在饮用水、工业过程水消毒工艺的次氯酸(HOCL)/余 氯浓度在线监测。尤其适用于反渗透等膜处理工艺进水的余氯 监测。
仪器特点
● 量程宽且检出限低Fra bibliotek● 采用选择性膜传感器
● 带 pH 和温度补偿
● 内置流量控制装置
● 维护量小: 校正一次 /2 月; 更换电解液和膜 /6 个月
传感器和易耗品 LXV430.99.00001 包括 9184sc HOCl 传感器 LXV432.99.00001 包括 9184sc TFC 传感器 368416,00000 pH 传感器 09184=A=1001 9184sc 传感器 09184=A=3500 9184sc 膜，已经组装，4 只 09184=A=3600 9184sc 电解液
订购指南
余氯分析仪
60432-00 包括 9184sc TFC 传感器（带pH传感器）, sc100 控制器, 控制器安装板
60432-01 包括 9184sc TFC 传感器（带pH传感器）, sc100 控制器, 控制器安装板 带 RS485 MODBUS®
60432-02 包括 9184sc TFC 传感器（带pH传感器）, sc100 控制器, 控制器安装板 带 RS232 MODBUS®
技术指标
测量范围： 0.005 - 20 ppm (mg/L) HOCl 最小检出限： 5 ppb 或 0.005 mg/L HOCl 准确度： 2% 或± 10 ppb HOCl 响应时间： 90% 少于 90 秒 样品流速： 200～250 mL/min 自动可调 存储温度： -20～60℃ 操作温度： 0～45℃ 样品温度： 0～45℃ 校正方法： 实验室比对法 校正间隔： 一次 /2 个月 维护间隔： 一般每六个月更换一次膜和电解液 进样连接： 1/4-in. O.D. 排放连接： 1/2-in. I.D. 防护等级： IP-66/NEMA 4X 仪器尺寸： 270 x 250 mm
● 即插即用的数字化技术
测量原理
电解液和渗透膜把电解池和水样品隔开，渗透膜可以选择 性让 ClO- 穿透；在两个传感器之间有一个固定电位差，生成 的电流强度可以换算成余氯浓度；
在阴极上：ClO- + 2H+ + 2e- → Cl-+ H2O 在阳极上：Cl- + Ag → AgCl + e由于在一定温度和 pH 值条件下，HOCl、ClO- 和余氯之 间存在固定的换算关系，通过这种方式可测量余氯。
HOCL（次氯酸）分析仪
60430-00 包括 9184sc HOCl 传感器, sc100 控制器, 控制 器安装板
60430-01 包括 9184sc HOCl 传感器, sc100 控制器, 控制 器安装板 带 RS485 MODBUS®
60430-02 包括 9184sc HOCl 传感器, sc100 控制器, 控制 器安装板 带 RS232 MODBUS®
