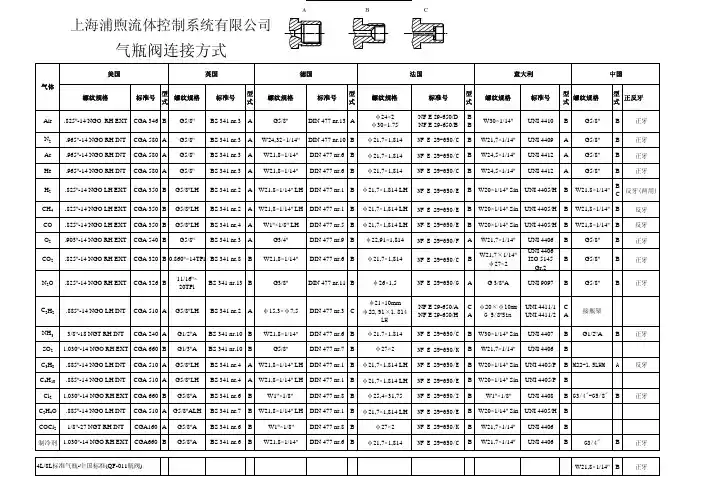

各种气体瓶阀接头形式

主要产品型号、规格

QF-2A型二氧化碳

气瓶阀

PX-32型氩气瓶阀

QF-10型氯气瓶阀

QF-30型氢气瓶阀

主要产品型号、规格

QF-13型氟利昂

气瓶阀

QF-13D 型氟利昂

气瓶阀

QF-90A 型高纯

气瓶阀

QF-5T 型天然气瓶阀

电缆电线头的接法讲诉

电缆电线头的接法第一章电工基本技能 1 导线的连接和绝缘恢复 1.1 单股导线连接的类型和剥离绝缘层 1.1.1 口诀单股导线要连接，四种情况有区别。一字丁字和十字，还有并头来连接。绝缘导线先剥皮，注意不要把线切。 1.1.2 说明 1.1. 2.1 独股导线相互连接的类型独股绝缘导线的截面积最大为6mm2（直径为2.76mm）。根据线路和导线的规格不同等情况，独股导线相互连接的形式有自缠绕法和绑扎法两大类，又分对接（一字形直线连接）、丁字形（或T字形）分支连接、十字形分支连接和并头连接等。一般需要全手工或用工具辅助完成。 1.1. 2.2 连接前的准备工作连接前，应事先将要连接部位的绝缘层剥掉，注意剥开的导线长度要符合连接的要求，过短则达不到要求的连接尺寸（如规定相互缠绕5圈，实际只够3圈），过长则会造成浪费。铜导线连接前应用砂布打磨光，以减少接触电阻。剥离绝缘层常用剥线钳，对较粗的导线则使用电工刀等工具。其操作方法及注意事项如下： 1) 用小型剥线钳剥离绝缘层小型剥线钳为内线电工、电机修理工、仪器仪表电工常用的工具之一，它适宜于塑料、橡胶绝缘电线、电缆芯线的剥皮，同时具有切断较小线径导线的功能。图3-1a、b所示为两种常用的品种。 a剥线钳1 b 剥线钳2 c 用剥线钳剥离导线绝缘层图3-1 小型剥线钳使用方法：根据待剥皮导线的金属线径，选择合适的刃口，将线头臵于钳头的刃口中，留出预定的线头长度，手握剥线钳的两个钳柄，将导线夹紧后，继续用力一捏，绝缘皮便与芯线脱开，如图3-1c所示。注意事项：待剥皮导线应顺直，截面直径不应超过剥线钳最大的刃口。当绝缘皮与芯线脱离较困难时，不要强行加力，否则不是将刃口损伤，就是将钳柄压弯。

图解：主板电线接法(电源开关、重启等)

钥匙开机其实并不神秘还记不记得你第一次见到装电脑的时候，JS将CPU、存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的主板，JS总是不用看任何说明书，就能在1、2分钟之将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。这个叫做真正的跳线

首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。看完本文，连接这一大把的线都会变得非常轻松至于到底是谁第一次管面板连接插针叫做“跳线”的人，相信谁也确定不了。不过既然都这么叫了，大家也都习惯了，我们也就不追究这些，所以在本文里，我们姑且管面板连接插针叫做跳线吧。轻松识别各连接线的定义为了更加方便理解，我们先从机箱里的连接线说起。一般来说，机箱里的连接线上都采用了文字来对每组连接线的定义进行了标注，但是怎么识别这些标注，这是我们要解决的第一个问题。实际上，这些线上的标注都是相关英文的缩写，并不难记。下面我们来一个一个的认识（每图片下方是相关介绍）！

减压阀工作原理

一、减压阀工作原理

1-复位弹簧，2-阀口，3-阀芯，4-阻尼孔，5-膜片，6、7-调压弹簧，8-调压手轮直动式减压阀上图所示为直动式带溢流阀的减压阀(简称溢流减压阀)的结构图。压力为P1的压缩空气，由左端输入经进气阀口10节流后，压力降为P2输出。P2的大小可由调压弹簧2、3进行调节。顺时针旋转旋钮1，压缩弹簧2、3及膜片5使阀芯8下移，增大阀口10的开度使P2增大。若反时针旋转旋钮1，阀口10的开度减小，P2随之减小。若P1瞬时升高，P2将随之升高，使膜片气室6内压力升高，在膜片5上产生的推力相应增大，此推力破坏了原来力的平衡，使膜片5向上移动，有少部分气流经溢流孔12、排气孔11排出。在膜片上移的同时，因复位弹簧9的作用，使阀芯8也向上移动，关小进气阀口10，节流作用加大，使输出压力下降，直至达到新的平衡为止，输出压力基本又回到原来值。若输入压力瞬时下降，输出压力也下降、膜片5下移，阀芯8随之下移，进气阀口10开大，节流作用减小，使输出压力也基本回到原来值。逆时针旋转旋钮1。使调节弹簧2、3放松，气体作用在膜片5上的推力大于调压弹簧的作用力，膜片向上曲，靠复位弹簧的作用关闭进气阀口10。再旋转旋钮1，进气阀芯8的顶端与溢流阀座4将脱开，膜片气室6中的压缩空气便经溢流孔12、排气孔11排出，使阀处于无输出状态。总之，溢流减压阀是靠进气口的节流作用减压，靠膜片上力的平衡作用和溢流孔的溢流作用稳

压；调节弹簧即可使输出压力在一定范围内改变。为防止以上溢流式减压阀徘出少量气体对周围环境的污染，可采用不带溢流阀的减压阀(即普通减压阀)，其符号如图14—1c所示。

电缆接头做法图解与电缆接头规范要求- 电气技术

电缆接头做法图解与电缆接头规范要求- 电气技术电缆接头做法图解与电缆接头规范要求- 电气技术电缆接头做法图解电缆接头又称电缆头。电缆线路两末端的接头称为终端头,中间的接头称为中间接头,终端头和中间接头又统称为电缆头。电缆铺设好后,为了使其成为一个连续的线路,各段线必须连接为一个整体,这些连接点就称为电缆接头。电缆接头是用来锁紧和固定进出线,起到防水防尘防震动的作用。电缆头一般是在电缆敷设就位后在现场进行制作,它的主要的作用:使线路通畅,使电缆保持密封,并保证电缆接头处的绝缘等级,使其安全可靠地运行。若是密封不良,不仅会漏油造成油浸纸干枯,而且潮气也会侵入电缆内部,使纸绝缘性能下降。电缆头制作的方法很多,但目前大多使用的是热缩式和冷缩式两种方法。冷缩式电缆头与热缩式电缆头比较,具有制作简便;受人为影响因素小,冷缩电缆附件会随着电缆的热胀冷缩而和电缆保持同步呼吸作用,使电缆和附件始终保持良好的结合状态等优点,但成本高。而热缩式电缆头与冷缩式电缆头相比主要优点只是成本低,所以,目前在10KV以上领域,广泛使用冷缩式电缆头。低压电缆接头做法图解1、能够参阅我国修建工业出版社的《修建施工设备图集电气》图集。 2、《修建施工设备图集电气》中有关接法图如下: 3、电线接线要分外留心:绕线的圈数不少于5圈,一同联络本地质监有些恳求,绝缘层是用接线帽,仍是用搪锡外包绝缘胶带。装接E1同轴电缆的接头并测试介绍装接E1同轴电缆的接头并测试的方法。 19.1.1 装接同轴电缆的直式BNC公接头介绍直式BNC公接头与同轴电缆的装配步骤。工具、仪表和材料剥线钳压线钳（包括2.5mm钳口）同轴电缆,组件如图19-1所示直式BNC公接头,组件如图19-1所示图19-1 BNC接头与同轴电缆操作步骤根据同轴线材的不同,按照图示尺寸将同轴电缆剥开,露出同轴电缆外导体、同轴电缆绝缘和同轴电缆内导体,如图19-2所示。其中常用电缆保留的外导体长度”L1”、保留的绝缘长度”L2”和护套剥开长度”L3”的推荐长度如表19-1所示。图19-2 剥同轴电缆将热缩套管和压接套筒先后套入同轴电缆中,如图19-4所示。图19-4 套入热缩套管和压接套筒将同轴电缆的外套体展开成喇叭形,如图19-5所示。说明: 若连接器插头适配的线径规格为2.2mm,而同轴线缆线径为1.6mm时,需把同轴线外导体拧成一股,不需要展开,以免压接不紧。图19-5 展开同轴电缆外导体将同轴电缆的绝缘和内导体插入同轴电缆连接器插头,同轴电缆外导体部分包裹住同轴连接器的外导体,如图19-6所示。图19-6将直式BNC公接头插头插入同轴电缆用焊接工具将同轴电缆的内导体焊接到同轴电缆连接器插头的内导体上,如图19-7所示。图19-7焊接内导体将压接套筒往连接器方向推,

电线接头接法图示

一、导线连接的基本要求导线连接是电工作业的一项基本工序，也是一项十分重要的工序。导线连接的质量直接关系到整个线路能否安全可靠地长期运行。对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。需连接的导线种类和连接形式不同，其连接的方法也不同。常用的连接方法有绞合连接、紧压连接、焊接等。连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。绞合连接是指将需连接导线的芯线直接紧密绞合在一起。铜导线常用绞合连接。（1）、单股铜导线的直接连接。小截面单股铜导线连接方法如图1所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。

图1 大截面单股铜导线连接方法如图2所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。

图2 不同截面单股铜导线连接方法如图4-48所示，先将细导线的芯线在粗导线的芯线上紧密缠绕 5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。（2）、单股铜导线的分支连接。单股铜导线的T字分支连接如图4-49所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。单股铜导线的十字分支连接如图5所示，将上下支路芯线的线头紧密

电线接头接法介绍与防水方法

电线接头是大家在生活中经常做的一件事,家装布置电线时,电线的接头是不可避免的,很多人对于电线接头接法都不了解,其实电线接头的处理的好坏与用电安全是密切相关,虽然它们在外行人看来似乎是没什么区别的，但是实际上根据用途以及具体适用场景方面的差异以及自己的后期操作习惯看来，关于电线接头接法的选择还是相对而言较为重要的。电线接头的接法有很多种，那么电线接头的接法有哪些呢?电线接头如何防水呢? 电线接头通常习惯将两个线头平行拧紧即可的,其实这种接法是不能承受拉力的,正确的接法是先平行拧1-2圈,再分开线头,分别与自身拧1-2圈,再平行拧完,包裹线头一定要质量好的高压防水胶带，跟普通塑料绝缘胶带一样的用法，包起来就可以了。这种胶带看起来像橡胶一样的，就像汽车轮胎那种黑色的，软的，比较厚，包起来后捏一下就成一个整体了，完全密封起来，不怕水的。

电线接头线路中有外接电源时的接法,通常的电线接头都是这样的接法,才能保证电线接头不发生打火、短路,与接触不良的现象,分支线路就是这种接法,电源线接头分为“十”字接法、“-”字接法、“丁”字接法等等。接头应缠牢，光滑无刺。在线头断开前，应先用钢丝钳丝轻压一下，再缠绕至口处，然后左右摆动，线头就会很地服贴地在接头处断开。如果接头在干燥处，应先用绝缘黑布裹两层，再裹塑料胶带(也叫PVC胶粘带)两层，再用绝缘自粘带拉长200%左右裹二三层，最后裹两层塑料胶带。不能直接使用塑料胶带,因为塑料胶带时间一长易生胶错位、胶开;电器负荷重时，接头发热，塑料胶带易熔化收缩;电源接头在接线盒内相互压，接头有毛刺时，很容易戳空塑料胶带等，这些隐患直接危及人身安全，引起线路适中，造成火灾。而使用绝缘黑胶布就不会出现以上情况，它具有一定的强度、柔性，能长期紧裹着接头处，受时间及温度影响而干固定型，不会脱落，并且阻燃。再者，用绝缘黑胶布裹后

电线接头(连接)方法

电线接头（连接）方法一、导线连接的基本要求导线连接是电工作业的一项基本工序，也是一项十分重要的工序。导线连接的质量直接关系到整个线路能否安全可靠地长期运行。对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。二、常用连接方法需连接的导线种类和连接形式不同，其连接的方法也不同。常用的连接方法有绞合连接、紧压连接、焊接等。连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。1．绞合连接绞合连接是指将需连接导线的芯线直接紧密绞合在一起。铜导线常用绞合连接。（1）单股铜导线的直接连接。小截面单股铜导线连接方法如图4-46所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。

图4-46 大截面单股铜导线连接方法如图4-47所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。图4-47 不同截面单股铜导线连接方法如图4-48所示，先将细导线的芯线在粗导线的芯线上紧密缠绕 5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。

（2）单股铜导线的分支连接。单股铜导线的T字分支连接如图4-49所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。单股铜导线的十字分支连接如图4-50所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。可以将上下支路芯线的线头向一个方向缠绕[见图4- 50(a)]，也可以向左右两个方向缠绕[见图 4-50(b)]。

减压阀工作原理和选用

减压阀工作原理和选用减压阀是通过改变节流面积，使流速及流体的动能改变，造成不同的压力损失，从而达到减压的目的,并依靠介质本身的能量控制与调节系统的调节，使阀后压力的波动与弹簧力相平衡，使阀后压力在一定的误差围保持恒定的自动阀门。减压阀选用原则： 1.减压阀进口压力的波动应控制在进口压力给定值的80％～105％，如超过该围，减压阀的性能会受影响。 2.通常减压阀的阀后压力Pc 应小于阀前压力的0.5 倍，即Pc<0.5P1。减压阀的每一档弹簧只在一定的出口压力围适用，超出围应更换弹簧。 3.在介质工作温度比较高的场合，一般选用先导式活塞式减压阀或先导式波纹管减压阀。 4.介质为空气或水（液体）的场合，一般宜选用直接作用薄膜式减压阀或先导式薄膜式减压阀。 5.介质为蒸汽的场合，宜选用先导活塞式减压阀或先导波纹管减压阀。 6.为了操作、调整和维修的方便，减压阀一般应安装在水平管道上。一、减压阀的工作原理直动式减压阀

图14—1a所示为直动式带溢流阀的减压阀（简称溢流减压阀）的结构图。压力为P1的压缩空气，由左端输入经阀口10节流后，压力降为P2输出。P2的大小可由调压弹簧2、3进行调节。顺时针旋转旋钮1，压缩弹簧2、3及膜片5使阀芯8下移，增大阀口10的开度使P2增大。若反时针旋转旋钮1，阀口10的开度减小，P2随之减小。若P1瞬时升高，P2将随之升高，使膜片气室6压力升高，在膜片5上产生的推力相应增大，此推力破坏了原来力的平衡，使膜片5向上移动，有少部分气流经溢流孔12、排气孔11排出。在膜片上移的同时，因复位弹簧9的作用，使阀芯8也向上移动，关小进气阀口10，节流作用加大，使输出压力下降，直至达到新的平衡为止，输出压力基本又回到原来值。若输入压力瞬时下降，输出压力也下降、膜片5下移，阀芯8随之下移，进气阀口10开大，节流作用减小，使输出压力也基本回到原来值。逆时针旋转旋钮1。使调节弹簧2、3放松，气体作用在膜片5上的推力大于调压弹簧的作用力，膜片向上曲，靠复位弹簧的作用关闭进气阀口10。再旋转旋钮1，进气阀芯8的顶端与溢流阀座4将脱开，膜片气室6中的压缩空气便经溢流孔12、排气孔11排出，使阀处于无输出状态。总之，溢流减压阀是靠进气口的节流作用减压，靠膜片上力的平衡作用和溢流孔的溢流作用稳压；调节弹簧即可使输出压力在一定围改变。为防止以上溢流式减压阀徘出少量气体对周围环境的污染，可采用不带溢流阀的减压阀（即普通减压阀），其符号如图14—1c 所示。

电缆电线头的接法

第一章呵呵 1导线的连接和绝缘恢复 1.1单股导线连接的类型和剥离绝缘层 1.1.1口诀单股导线要连接，四种情况有区别。一字丁字和十字，还有并头来连接。绝缘导线先剥皮，注意不要把线切。 1.1.2说明 1.1. 2.1独股导线相互连接的类型独股绝缘导线的截面积最大为6mm2（直径为2.76mm）。根据线路和导线的规格不同等情况，独股导线相互连接的形式有自缠绕法和绑扎法两大类，又分对接（一字形直线连接）、丁字形（或T字形）分支连接、十字形分支连接和并头连接等。一般需要全手工或用工具辅助完成。 1.1. 2.2连接前的准备工作连接前，应事先将要连接部位的绝缘层剥掉，注意剥开的导线长度要符合连接的要求，过短则达不到要求的连接尺寸（如规定相互缠绕5圈，实际只够3圈），过长则会造成浪费。铜导线连接前应用砂布打磨光，以减少接触电阻。剥离绝缘层常用剥线钳，对较粗的导线则使用电工刀等工具。其操作方法及注意事项如下： 1)用小型剥线钳剥离绝缘层小型剥线钳为内线电工、电机修理工、仪器仪表电工常用的工具之一，它适宜于塑料、橡胶绝缘电线、电缆芯线的剥皮，同时具有切断较小线径导线的功能。图3-1a、b所示为两种常用的品种。 a剥线钳1 b 剥线钳2 c 用剥线钳剥离导线绝缘层

图3-1 小型剥线钳使用方法：根据待剥皮导线的金属线径，选择合适的刃口，将线头臵于钳头的刃口中，留出预定的线头长度，手握剥线钳的两个钳柄，将导线夹紧后，继续用力一捏，绝缘皮便与芯线脱开，如图3-1c所示。注意事项：待剥皮导线应顺直，截面直径不应超过剥线钳最大的刃口。当绝缘皮与芯线脱离较困难时，不要强行加力，否则不是将刃口损伤，就是将钳柄压弯。 2)用电工刀剥离绝缘层电工刀有单刀和多用途两种。后者常具有一或两把刀、一个锥子、一只微型锯，有些品种还具有剪子等功能，如图3-2所示。电工刀最常用于切断和剥离导线的绝缘层，另外是割断绳索、切削木料、裁制非金属薄板等。图3-3给出了剥离导线的绝缘层的操作过程。图3-2电工刀线头的剖削角度塑料线线头的剖削过程皮线线头的剖削过程 a 用电工刀剥离单芯导线绝缘层

最全面的电缆电线头接法

电工基本技能 1导线的连接和绝缘恢复 1.1单股导线连接的类型和剥离绝缘层 1.1.1口诀：单股导线要连接，四种情况有区别。一字丁字和十字，还有并头来连接。绝缘导线先剥皮，注意不要把线切。 1.1.2说明 1.1. 2.1独股导线相互连接的类型独股绝缘导线的截面积最大为6mm2（直径为2.76mm）。根据线路和导线的规格不同等情况，独股导线相互连接的形式有自缠绕法和绑扎法两大类，又分对接（一字形直线连接）、丁字形（或T字形）分支连接、十字形分支连接和并头连接等。一般需要全手工或用工具辅助完成。 1.1. 2.2连接前的准备工作连接前，应事先将要连接部位的绝缘层剥掉，注意剥开的导线长度要符合连接的要求，过短则达不到要求的连接尺寸（如规定相互缠绕5圈，实际只够3圈），过长则会造成浪费。铜导线连接前应用砂布打磨光，以减少接触电阻。剥离绝缘层常用剥线钳，对较粗的导线则使用电工刀等工具。其操作方法及注意事项如下：

1)用小型剥线钳剥离绝缘层小型剥线钳为内线电工、电机修理工、仪器仪表电工常用的工具之一，它适宜于塑料、橡胶绝缘电线、电缆芯线的剥皮，同时具有切断较小线径导线的功能。图3-1a、b所示为两种常用的品种。 a剥线钳1 b 剥线钳2 c 用剥线钳剥离导线绝缘层图3-1 小型剥线钳使用方法：根据待剥皮导线的金属线径，选择合适的刃口，将线头臵于钳头的刃口中，留出预定的线头长度，手握剥线钳的两个钳柄，将导线夹紧后，继续用力一捏，绝缘皮便与芯线脱开，如图3-1c所示。注意事项：待剥皮导线应顺直，截面直径不应超过剥线钳最大的刃口。当绝缘皮与芯线脱离较困难时，不要强行加力，否则不是将刃口损伤，就是将钳柄压弯。 2)用电工刀剥离绝缘层电工刀有单刀和多用途两种。后者常具有一或两把刀、一个锥子、一只微型锯，有些品种还具有剪子等功能，如图3-2所示。电工刀最常用于切断和剥离导线的绝缘层，另外是割断绳索、切削木料、裁制非金属薄板等。图3-3给出了剥离导线的绝缘层的操作过程。图3-2 电工刀

气体钢瓶减压阀工作原理及使用方法

气体钢瓶减压阀工作原理及使用方法集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-

气体钢瓶减压阀工作原理及使用方法在物理化学实验中，经常要用到氧气、氮气、氢气、氩气等气体。这些气体一般都是贮存在专用的高压气体钢瓶中。使用时通过减压阀使气体压力降至实验所需范围，再经过其它控制阀门细调，使气体输入使用系统。最常用的减压阀为氧气减压阀，简称氧气表。 1.氧气减压阀的工作原理氧气减压阀的高压腔与钢瓶连接，低压腔为气体出口，并通往使用系统。高压表的示值为钢瓶内贮存气体的压力。低压表的出口压力可由调节螺杆控制。使用时先打开钢瓶总开关，然后顺时针转动低压表压力调节螺杆，使其压缩主弹簧并传动薄膜、弹簧垫块和顶杆而将活门打开。这样进口的高压气体由高压室经节流减压后进入低压室，并经出口通往工作系

统。转动调节螺杆，改变活门开启的高度，从而调节高压气体的通过量并达到所需的压力值。减压阀都装有安全阀。它是保护减压阀并使之安全使用的装置，也是减压阀出现故障的信号装置。如果由于活门垫、活门损坏或由于其它原因，导致出口压力自行上升并超过一定许可值时，安全阀会自动打开排气。 2.氧气减压阀的使用方法 (1)按使用要求的不同，氧气减压阀有许多规格。最高进口压力大多为，最低进口压力不小于出口压力的2.5倍。出口压力规格较多，一般为，最高出口压力为。

(2)安装减压阀时应确定其连接规格是否与钢瓶和使用系统的接头相一致。减压阀与钢瓶采用半球面连接，靠旋紧螺母使二者完全吻合。因此，在使用时应保持两个半球面的光洁，以确保良好的气密效果。安装前可用高压气体吹除灰尘。必要时也可用聚四氟乙烯等材料作垫圈。 (3)氧气减压阀应严禁接触油脂，以免发生火警事故。 (4)停止工作时，应将减压阀中余气放净，然后拧松调节螺杆以免弹性元件长久受压变形。 (5)减压阀应避免撞击振动，不可与腐蚀性物质相接触。 3.其它气体减压阀

减压阀的工作原理

减压阀是气动调节阀的一个必备配件，主要作用是将气源的压力减压并稳定到一个定值，以便于调节阀能够获得稳定的气源动力用于调节控制。 1.调节手柄； 2.调压弹簧； 3.溢流阀； 4.膜片； 5.阀杆； 6.反馈导管； 7.进气阀门； 8.复位弹簧上图所示为一种常用的直动式减压阀结构。压力为P1的压缩空气，由左端输入经进气阀门节流后，压力降为P2输出。P2的大小可由调压弹簧2进行调节。若顺时针旋转调节手柄，调压弹簧被压缩，推动膜片和阀杆下移，进气阀门打开，在输出口有气压输出。同时，输出气压经反馈导管作用在膜片上产生向上的推力。该推力与调压弹簧作用力相平衡时，阀便有稳定的压力输出。若输出压力超过调定值，则膜片离开平衡位置而向上变形，使得溢流阀打开，多余的空气经溢流口排入大气。当输出压力降至调定值时，溢流阀关闭，膜片上的受力保持平衡状态。若逆时针放置手柄，调压弹簧放松，作用在膜片上的气压力大于弹簧力，溢流阀打开，输出压力降低直到为零。台湾DPC气动提醒您，反馈导管的作用是提高减压阀的稳压精度。另外，能改善减压阀的动

态性能，当负载突然改变或变化不定时，反馈导管起着阻尼作用，避免振荡现象发生。若输入压力瞬时升高，输出将随之升高，使膜片气室内压力升高，在膜片上产生的推力相应增大，此推力破坏了原来力的平衡，使膜片向上移动，有少部分气流经溢流孔、排气孔排出。在膜片上移的同时，因复位弹簧的作用，使阀芯也向上移动，关小进气阀口，节流作用加大，使输出压力下降，直至达到新的平衡为止，输出压力基本又回到原来值。若输入压力瞬时下降，输出压力也下降、膜片下移，阀芯随之下移，进气阀口开大，节流作用减小，使输出压力也基本回到原来值。逆时针旋转旋钮。使调节弹簧放松，气体作用在膜片上的推力大于调压弹簧的作用力，膜片向上曲，靠复位弹簧的作用关闭进气阀口。再旋转旋钮，进气阀芯的顶端与溢流阀座将脱开，膜片气室中的压缩空气便经溢流孔、排气孔排出，使阀处于无输出状态。二、减压阀的基本性能 (1)?调压范围：它是指减压阀输出压力P2的可调范围，在此范围内要求达到规定的精度。调压范围主要与调压弹簧的刚度有关。 (2)?压力特性：它是指流量g为定值时，因输入压力波动而引起输出压力波动的特性。输出压力波动越小，减压阀的特性越好。

减压阀工作原理动画

减压阀工作原理动画 Prepared on 22 November 2020

减压阀工作原理动画、食品安全频频告急。大众已越过“饥不择食”的阶段，开始注重吃的品质和安全。 2、李银河言论被曲解，引发“支持换偶权”争议。李银河只不过说了“皇帝没穿衣服”，引起各方面人士的“多元阐释”、想入非非。 3、哈尔滨疾控中心给“小姐”上防艾课。用非常手段对付非常恶魔，成为今日管理的重要突破口。 4、社保基金案引发公众对社会保障忧虑。一、产品[高灵敏度蒸汽减压阀]的详细资料：产品型号：YG43H/Y型产品名称：高灵敏度蒸汽减压阀产品特点：本产品主要用于蒸汽管路，适用于进口压力变化大，流量变化大的蒸汽管路。二、结构特点和用处：本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。本系列产品在普通减压阀基础上做了以下改进，加大了活塞面积，改变了节流结构，改变了密封形式，改进了导阀结构和调节弹簧形式，从而从以下几方面提高了产品的性能。 1、提高了对出口压力变化的传感效能，提高了灵敏度，大大降低了因上游压力变化，流量变化等因素引起的压力偏差。 2、改善了流线分布，降低了噪声。 3、改进了密封面结构，延长了密封面寿命。三、主要技术参数和性能指标：公称压力(Mpa) 壳体试验压力(Mpa)* 密封试验压力(Mpa) 最高进口压力(Mpa) 出口压力范围(Mpa) 压力特性偏差(Mpa)△Pp2P GB12246-1989 流量特性偏差(Mpa)P2G GB12246-1989 最小压差(Mpa) 渗漏量GB12245-1989 *：壳体试验不包括膜片、顶盖四、主要零件材料：零件名称零件材料阀体阀盖底盖WCB 阀座阀瓣2Cr13

电气安装控制电缆头的制作及二次接线方法

电气安装控制电缆头的制作及二次接线方法随着工业自动化程度不断的提高，特别是计算机技术的广泛应用，每项工程控制电缆的数量越来越多，若控制电缆头制作不美观，二次接线混乱、错误多，将严重影响整个工程的质量和进度。因此，提高控制电缆头的制作工艺及二次接线质量，事关重要。如鄂钢双机架冷轧薄板厂工程项目中各种传感器、接近开关多达500 余件，设计远程IO 柜一套，控制电缆数量之多，盘柜空间狭窄，如不合理安排，将会使IO 柜内出现扎乱的局面，给调试工作带来很多不便。组织专业配线工结合现场实际情况，通过不断的探讨，摸索出一套比较成熟的方法。下面是一些具体做法。 1、具备电缆头制作及二次接线的条件作业前，对于控制电缆头的制作及二次接线，不仅要制定统一标准，而且在施工前对所有参加二次接线的人员要进行技术培训，合格后方能持证上岗，并由有经验的老师傅进行传、帮、带，才能收到良好的效果。安装前，应具备如下条件。 ⑴ 制作电缆头的材料及二次接线的材料已准备齐全。 ⑵ 电缆所接引的盘、柜箱等已安装验收完毕。 ⑶ 所敷设的电缆已确认无误，整理、固定完毕。 ⑷ 二次接线图纸已确认正确无误。 ⑸ 电缆绝缘已测试合格。 ⑹ 已对施工人员进行过电缆头制作方法及二次接线工艺的培训和技术交底。 2、二次接线前应熟悉的图纸二次接线前，应熟悉以下图纸：
