自动生化分析仪的原理、构成及使用
生化分析原理及应用
实验室常用条形码类型有CODE 39、CODE 128、2 of 5 Standard、Interleaved2of 5等。要自编样品条形码需要条 形码输入器，条形码阅读系统与条形码要匹配。已有全自动试 管分配暨条形码粘贴准备系统。
自动生化分析仪工作原理
生化分析仪（Chemistry Analyzer）是临床检验中经常使用的 重要分析仪器之一它通过对血液或者其他体液的分析来测定各种生化 指标：如转氨酶、血红蛋白、白蛋白、总蛋白、胆固醇、肌肝、葡萄 糖、无机磷、淀粉酶、钙等。结合其他临床资料，进行综合分析，可 以帮助诊断疾病，对器官功能做出评价，鉴别并发因子，以及决定今 后治疗的基准等。
②样品探引(Probe)与加样臂相联，直接吸取样品。探针均设有 液面感应器，防止探针损伤和减少携带污染。有的设有阻塞检测报 警系统当探针样品中的血凝块等物质阻塞时．仪器会自动报警冲洗 探针，并跳过当前样品，对下一样品加样。有的还有智能化防撞装 置遇到阻碍探针立即停止运动并报警。即使如此，它仍是非正规操 作时的易损件。为了保护探针，除预先需要根据样品容器的高低、 最低液面高度等进行设置外、，样品容器的规格、放置以及液面高 度等设定条件不得随意改变。在某些仪器上，采样器和加液器组合 在一起，加样品和加试剂或稀释液一个探针一次完成。
自动生化分析仪基本结构及工作原理
二)典型分立式自动生化分析仪基本结构
1．样品(Sample)系统 样品包括校准品、质控品和病人样品。系统一般由样品装载、
自动生化分析仪的使用、校准和维护
自动生化分析仪的使用、校准和维护卫生部检验中心张传宝第一节概述临床实验室检验操作经历了手工操作、半自动分析和自动分析过程。
目前，自动生化分析仪以高新技术为基础，以高准确性、精密度、灵活性和高效率为特点，在现代临床实验室中承担大部分的常规工作，成为实验室特别是大、中型实验室必备的检验仪器。
一自动生化分析仪的基本结构及工作原理按照反映装臵的结构，自动生化分析仪主要分为流动式、分立式、袋式及干化学自动生化分析仪。
其中，分立式自动生化分析仪应用最广，参加卫生部临床检验中心全国临床化学室间质量评价的实验室，绝大多数都使用该类自动生化分析仪。
干化学自动生化分析仪由于其方便快捷的优点，目前多用于急诊生化项目的检测。
二典型分立式自动生化分析仪的基本结构（一）样品系统样本包括校准品、质控品和病人样品。
系统一般由样品装载、输送和分配等装臵组成。
样品装载和输送的常见类型有：1 品盘式进样样品放臵在圆形的样本盘中，样本盘为单圈或者多圈，在运行中与分配机械臂配合转动，完成样本分配。
样本盘可以是整体，如日立7170型自动生化分析仪的样本盘。
有的采用更换式样品盘，分工作和待命区，其中放臵多个弧形样本架座转载台，仪器在测定中自动纺织更换，如贝克曼CX9型自动生化分析仪。
有的样品盘与试剂转盘甚至反应转盘相套和，部分小型自动生化分析仪采用该模式。
2传动带式或轨道式进样样本架为单排，通常每个可以容纳10个样品。
通过传送带，将样本架依次送到取样位臵，再由样品分配臂采样。
如奥林帕斯Au 640型自动生化分析仪。
3链式进样试管固定排列在循环的传动链上，水平转动到采样位臵，有的仪器可随后清洗试管。
目前多数仪器对质控品和校准品设臵了独立冷藏舱，有助于保持它们的稳定。
分配加样装臵大都由注射器、步进马达或者传动泵、加样臂和样品探针等组成。
一般加样系统能准确到0.1ul的体积。
（二）试剂系统一般由试剂储放和分配加液装臵组成。
试剂舱常与试剂转盘结合在一起。
全自动生化分析仪工作原理
全自动生化分析仪工作原理
全自动生化分析仪是一种常见的实验室仪器，用于快速、准确地分析生物样本中的化学组分。
其工作原理如下：
1. 采样：全自动生化分析仪通过自动取样系统，从待测样品中抽取一定体积的样品。
2. 样品处理：取得样品后，生化分析仪会对样品进行预处理，通常包括离心、加热、稀释等操作，以便于后续分析。
3. 反应：样品经过处理后会被送入反应池中，与特定试剂发生相应的化学反应。
反应种类多样，常见的有酶促反应、免疫反应、化学反应等。
4. 光学检测：在反应池中发生的化学反应会产生各种信号，这些信号可以通过光学方式进行检测。
大多数生化分析仪是基于光学检测原理，其利用特定波长的光对反应物质进行测量。
5. 数据分析：生化分析仪会将检测到的光学信号转化为数字信号，并进行数据处理和分析。
仪器通常带有内置的电子计算机，可以自动计算和输出各种分析结果，如浓度、比例、反应速率等。
6. 结果输出：分析仪会将计算得到的分析结果显示在仪器屏幕上，并可通过打印机或数据输出接口将结果输出到其他设备或存储介质中。
全自动生化分析仪的工作原理可以大致归纳为采样、样品处理、反应、光学检测、数据分析和结果输出等步骤。
这些步骤的快速、自动化完成，使得生化分析结果准确可靠，并且大大提高了实验效率。
自动生化分析仪原理
自动生化分析仪原理
自动生化分析仪原理是通过测定生物样本中特定化学物质的浓度来评估身体健康状态或疾病风险。
其工作原理基于生物化学反应和光学测量技术。
首先，样本被装入试管中，并在试管进入仪器前进行处理，如稀释、混合等。
然后，仪器内的自动探针抓取一定量的样本，并将其送入显色试剂反应池中。
显色试剂包含特定的酶系统，可以与待测化学物质发生反应，并导致显色或荧光信号的产生。
接下来，仪器内的光学部件（如滤光片、光源、光电二极管等）对反应池中的样本进行测量。
通过光学测量，仪器可以检测到样本中显色或荧光信号的强度，并将其转化为待测化学物质的浓度。
测量结果可以显示在仪器的屏幕上，或通过数据输出接口传输到连续监测系统中。
自动生化分析仪可以同时测定多种生化指标，如血糖、总胆固醇、肝功能指标、肾功能指标等。
它的优势在于高度自动化的操作，可以快速、精确地分析大量样本，提高诊断效率和准确性。
总体而言，自动生化分析仪的工作原理是基于测定化学物质浓度的特定生物化学反应和光学测量技术。
通过这种原理，它可以帮助医生和研究人员评估人体健康状态，及时发现和防治疾病。
自动生化分析仪的原理、构成及使用
自动生化分析仪的原理、构成及使用自动生化分析仪的原理、构成及使用一、自动生化分析仪的功能及特点自动生化分析仪是将生化分析中的取样、加试剂、混合、保温、比色、结果计算、书写报告等步骤的部分或全部由模仿手工操作的仪器来完成。
它可进行定时法、连续监测法等各种反应类型的分析测定。
除了一般的生化项目测定外，有的还可进行激素、免疫球蛋白、血药浓度等特殊化合物的测定以及酶免疫、荧光免疫等分析方法的应用。
它具有快速、简便、灵敏、准确、标准化、微量等特点。
二、自动生化分析仪的分类自动生化分析仪有多种分类方法，最常用的是按其反应装置的结构进行分类。
按此法可将自动生化分析仪分为流动式和分立式两大类。
所谓流动式自动生化分析仪是指测定项目相同的各待测样品与试剂混合后的化学反应在同一管道流动的过程中完成。
这是第一代自动生化分析仪。
过去说得多少通道的生化分析仪指的就是这一类。
存在较严重的交叉污染，结果不太准确，现已淘汰。
分立式自动生化分析仪与流动式的主要差别是每个待测样品与试剂混合间的化学反应都是分别在各自的反应皿中完成的，不易出现较差污染，结果可靠。
三、自动生化分析仪的构成因为自动生化分析仪是模仿手工操作的过程，所以无论哪一类的自动生化分析仪，其结构组成均与手工操作的一些器械设备相似，一般可有以下几个部分组成：1、样品器：放置待测样本、标准品、质控液、空白液和对照液等。
2、取样装置：包括稀释器、取样探针和输送样品和试剂的管道等。
3、反应池或反应管道：一般起比色皿（管）的作用。
4、保温器：为化学反应提供恒定的温度。
5、检测器：如比色计、分光光度计、荧光分光光度计、火焰光度计、电化学测定仪等。
不同仪器配置不同。
6、微处理器：是分析仪的电脑部分，又叫程序控制器。
控制仪器所有的动作和功能，使用者可通过键盘与仪器“对话”，同时电脑还能接受从各部件反馈来的信号，并作出相应的反应，对异常情况发出一定的指示信号。
分析软件和分析结果一般贮存在磁盘中，可共查询。
全自动生化分析仪原理
全自动生化分析仪原理全自动生化分析仪，简称生化仪，是一种常用于临床和科研领域的仪器设备。
它主要用于分析生物体内的化学成分，包括血液、尿液、体液等样本中的各种生化指标，如蛋白质、糖类、脂类、酶类等。
生化仪的原理涉及光学技术、电子技术以及医学生化分析的基本原理。
下面将详细介绍全自动生化分析仪的原理。
全自动生化分析仪的工作原理主要包括：光学测量原理、光电传感器原理、生化反应原理和分析算法原理。
首先，光学测量原理是全自动生化分析仪实现生化分析的基础。
该仪器利用了光学测量技术，通过测量样本与特定波长光线的相互作用来得到样本中化学成分的信息。
一般来说，生化仪中的光学系统由光源、样本池、入射光束、检测器和数据采集系统组成。
当样本进入仪器后，光源会发出特定波长的光，样本会吸收、散射、透射部分光线，这些被样本处理后的光线进入到检测器中，通过检测器接收并转换为电信号。
最后，数据采集系统对这些电信号进行处理和分析，从而得到样本中化学成分的浓度等信息。
其次，光电传感器原理是实现全自动生化分析仪的关键技术之一。
光电传感器是一种能将光信号转换为电信号的器件。
在生化仪中，光电传感器用于将样本处理后的光信号转换为电信号。
一般来说，光电传感器直接集成在仪器的光学系统中，能够精确地测量光强度的变化。
通过光电传感器的检测，仪器可以获得样本中化学成分的光学信号，并将其转换为电信号进行下一步的计算和分析。
再次，生化反应原理是全自动生化分析仪实现生化分析的基本原理之一。
生化反应是指样本中的化学成分与特定试剂发生化学反应，并产生可用于分析和检测的光学信号。
生化仪通过预先设定的检测方法，将样本与特定试剂混合，诱发特定的化学反应。
这些化学反应会在样本中产生可测量的光学变化，如吸光度、荧光等，从而间接地反映出样本中化学成分的含量和浓度。
最后，分析算法原理是全自动生化分析仪分析样本中化学成分的重要基础。
通过对样本处理后的光学信号进行处理、计算和分析，生化仪可以得到样本中各种生化指标的浓度和含量。
自动生化分析仪
血红蛋白、胆红素、乳糜的光谱吸收曲线
（5）反应方向 有正向和负向两种，正向反应吸光度增加， 负向反应吸光度下降。 （6）样品量与试剂量 一般按照试剂说明书上的比例，并结合仪 器的特性，即样品和试剂最小加样量及加 样范围、最小反应体积等，进行设置。
（7） 试剂选择 单试剂法：在反应过程中只加一 次试剂的方法 双试剂法：在反应过程中试剂分 开配制和加入反应系统，可消除干 扰和非特异性反应，稳定试剂，使 检测结果更准确。
分光装置
前分光
衍射光栅后分光
比色杯
样品装载盘
急诊（STAT）进样口
返回目录
四、自动生化分析仪的工作过程
1. 取样加试剂和混匀 2. 保温反应和吸光度检测 3. 计算并显示或打印结果
五、自动生化分析仪 的参数设置
必选分析参数
备选分析参数
必选分析参数 （1）试验代号（test code） 即测定项目标识符 ，通常以项目英文缩写 表示。
根据仪器的结构、原理不同分类
–分立式自动生化分析仪
–干化学式自动生化分析仪 –连续流动式自动生化分析仪 –离心式自动生化分析仪
返回目录
(一)分立式自动生化分析仪
1.原理 按手工操作的方式编排程序，以有序的机 械操作代替手工操作。 2.结构 与管道式自动生化分析仪在结构上的主要 区别为前者各个样品和试剂在各自的试管中起反 应；后者是在同一管道中起反应
半、全自动分析仪比较
二、自动生化分析仪的工作原理
属光学分析仪器，检测原理基于物质对光的 选择性吸收，一般工作波长340nm800nm， 属紫外-可见分光光度法。
返回目录
三、自动生化分析仪的基本结构
由样品处理系统、检测系统和计算机系统组成。
全自动生化分析仪原理
全自动生化分析仪原理全自动生化分析仪是一种用于临床医学和科研领域的仪器设备，其原理是利用化学方法对生物样本中的各种生化成分进行定量分析。
该仪器能够快速、准确地测定血液、尿液、体液等样本中的蛋白质、酶、代谢产物等指标，为医生诊断疾病、监测治疗效果提供了重要的数据支持。
全自动生化分析仪的原理主要包括样本处理、样本分析和数据处理三个部分。
首先，样本处理是全自动生化分析仪的第一步，它包括样本的采集、预处理和分装。
在样本采集过程中，需要保证样本的纯净度和完整性，以确保分析结果的准确性。
预处理过程则包括离心、稀释等步骤，用于提取样本中的生化成分并将其转化为适合分析的形式。
最后，样本被分装到分析模块中，准备进行后续的分析。
其次，样本分析是全自动生化分析仪的核心部分，它包括多种生化分析方法，如酶促反应、光度法、电化学法等。
这些方法能够对样本中的蛋白质、酶、代谢产物等成分进行快速、准确的定量分析。
通过自动取样、混匀、反应、检测等步骤，全自动生化分析仪可以实现对多种生化指标的同时测定，大大提高了分析效率和准确性。
最后，数据处理是全自动生化分析仪的最后一步，它包括数据的采集、处理和结果输出。
在样本分析过程中，仪器会自动记录分析过程中的各项参数，并将其转化为数字化的数据。
这些数据经过计算、比对、校正等处理后，最终形成报告，提供给医生或研究人员进行参考和分析。
总的来说，全自动生化分析仪通过样本处理、样本分析和数据处理三个步骤，实现了对生物样本中各种生化成分的快速、准确分析。
其原理的实现需要依赖于多种化学、光学、电化学等技术手段，以及精密的仪器设备和自动化控制系统。
这些技术的应用使得全自动生化分析仪成为临床医学和科研领域不可或缺的重要工具，为人们的健康和科学研究提供了有力支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

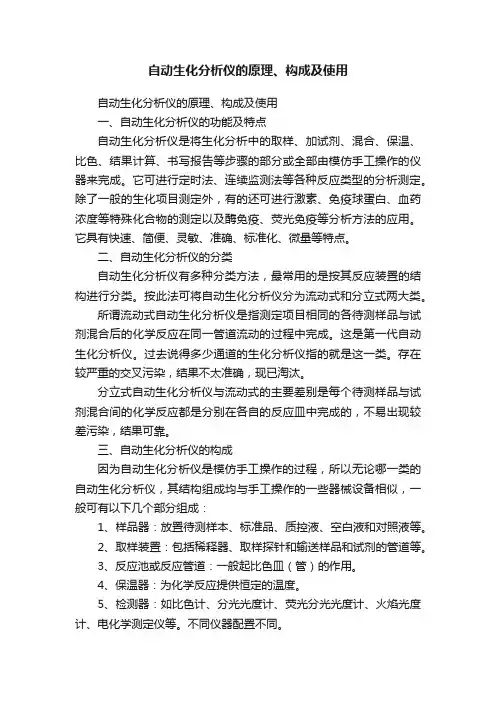

自动生化分析仪的原理、构成及使用
一、自动生化分析仪的功能及特点
自动生化分析仪是将生化分析中的取样、加试剂、混合、保温、比色、结果计算、书写报告等步骤的部分或全部由模仿手工操作的仪器来完成。
它可进行定时法、连续监测法等各种反应类型的分析测定。
除了一般的生化项目测定外，有的还可进行激素、免疫球蛋白、血药浓度等特殊化合物的测定以及酶免疫、荧光免疫等分析方法的应用。
它具有快速、简便、灵敏、准确、标准化、微量等特点。
二、自动生化分析仪的分类
自动生化分析仪有多种分类方法，最常用的是按其反应装置的结构进行分类。
按此法可将自动生化分析仪分为流动式和分立式两大类。
所谓流动式自动生化分析仪是指测定项目相同的各待测样品与试剂混合后的化学反应在同一管道流动的过程中完成。
这是第一代自动生化分析仪。
过去说得多少通道的生化分析仪指的就是这一类。
存在较严重的交叉污染，结果不太准确，现已淘汰。
分立式自动生化分析仪与流动式的主要差别是每个待测样品与试剂混合间的化学反应都是分别在各自的反应皿中完成的，不易出现较差污染，结果可靠。
三、自动生化分析仪的构成
因为自动生化分析仪是模仿手工操作的过程，所以无论哪一类的自动生化分析仪，其结构组成均与手工操作的一些器械设备相似，一般可有以下几个部分组成：
1、样品器：放置待测样本、标准品、质控液、空白液和对照液等。
2、取样装置：包括稀释器、取样探针和输送样品和试剂的管道等。
3、反应池或反应管道：一般起比色皿（管）的作用。
4、保温器：为化学反应提供恒定的温度。
5、检测器：如比色计、分光光度计、荧光分光光度计、火焰光度计、电化学测定仪等。
不同仪器配置不同。
6、微处理器：是分析仪的电脑部分，又叫程序控制器。
控制仪器所有的动作和功能，使用者可通过键盘与仪器“对话”，同时电脑还能接受从各部件反馈来的信号，并作出相应的反应，对异常情况发出一定的指示信号。
分析软件和分析结果一般贮存在磁盘中，可共查询。
7、打印机：可绘制反应动态曲线和打印检验报告单等。
8、功能监测器：显示屏就是其中一部分，可查看反应状态、人机“对话”的情况、当前仪器工作状态、分析结果等。
四、流动式自动生化分析仪
流动式自动生化分析仪又可分为空气分段系统和非分段系统。
前者是流动式分析仪中最典型的一种。
（一）空气分段系统
这种分析仪的特点是通过比例定量泵挤压弹性样品管、空气管和试剂管（通称“泵管”），将样品依次连续地吸入并沿样品管输送，另一方面由空气管吸入的气泡将由同样原理吸入并在试剂管道中连续流动的试剂分成均匀的节段，样品流和试剂流在连续向前流动的过程中相遇、混合、透吸（必要时）、保温、反应及被测定。
整个分析过程是液流在管道中连续流动的过程中完成的。
（二）非分段系统
非分段系统是靠试剂空白或缓冲液来间隔每个样品的反应液，这样，在管道中连续流动的液体不被分段。
非分段系统可再分为流动注入系统和间隙系统。
1、流动注入系统：该系统的组成与空气分段系统相似，但某些结构和工作原理有所不同，空气分段系统是利用气泡分段来防止管道中各反应液在流动过程中的交叉污染，而流动注入
系统则是通过将样品依次注入连续流动的试剂流管道中来达到防止交叉污染的目的的。
2、间隙系统：该系统的结构、组成和工作原理与流动注入系统相似，但其特点是每一次进样都必须在前一样品的分析过程结束后（包括管道的清洗）才能开始，而不能连续地依次进样，每次进样间有一时间间隙，故有人称为不连续流动式分析仪。
五、分立式自动生化分析仪
分立式为第二代自动生化分析仪，它与流动式的主要差别是每个待测样品与试剂混合间的化学反应都是分别在各自的反应皿中完成的。
称为第三代自动生化分析仪的离心式自动生化分析仪，也应属于分立式。
因为在离心式分析仪中，每个待测样品都是在离心力作用下，在各自的反应槽内与试剂混合，并完成化学反应，继而被测定的。
离心式分析仪属于“同步分析”，在离心力的作用下，各待测样品几乎同时与试剂混合、反应并被测定后打出报告；而其它分析仪是“顺序分析”，即各待测样品依次与试剂混合、反应先后被测定。
袋式自动生化分析仪也应属于分立式，它是用试剂袋代替反应管和比色皿，测定时每个待测样品在各自的试剂袋内进行反应并被检测。
还有一种称为“干式自动生化分析仪”也属于分立式。
它的主要特点是采用固相化学技术，即将试剂固相于胶片或滤纸小片等载体上。
测定时使一定量的待测样品分布于一张试纸片上，一定时间后用反射光度计测定。
分立式自动生化分析仪，是目前各实验室普遍使用的自动生化分析仪，一般都可以任意选择测定项目，故称为任选式自动生化分析仪。
下面将重点介绍任选式自动生化分析仪。
六、任选式自动生化分析仪的主要部件
（一）加样系统
1、样品转盘：可放置小型样品杯数十只。
有的分析仪可直接用盛样本的试管，有的还附有条形码阅读装置，能识别样本试管上的条形码信息，不需给样本编号，也不必输入病人资料即可打印出该病人的化验报告。
2、试剂室（仓）：不同的分析仪试剂室可容纳的试剂盒数量不同，一般可容纳20多种试剂。
有的试剂室带有冷藏装置，带有条形码识别装置的试剂室试剂可以任意放置试剂盒位置。
3、取样装置：有的分析仪取样本和取试剂公用同一采样针，由内部的分流阀控制取样本和取试剂；有的仪器有两套取样装置，分别取样本和取试剂。
采样针前端有液面传感器防止空吸或采样针外壁液体挂淋，采样臂中有预温装置。
如果采用多试剂分析方法，将占用试剂室中试剂盒位置，会减少测定项目。
（二）比色系统
1、光源：大多数分析仪使用卤素钨丝灯，工作波长325～800nm。
有的分析仪使用氙灯，工作波长285～750nm。
2、比色杯：有分立式比色杯、分立式转盘式比色杯、离心式比色盘、流动池。
干式生化仪不需要比色杯，袋式生化仪由试剂袋经挤压自动形成比色杯。
比色杯光径6-7mm，少数为10mm。
比色杯中的反应液需要恒温，有37℃、30℃、25℃三档可选择，有的固定为37℃。
多数用吹入恒温空气的方式，也有用恒温水浴或半导体温控装置的。
为了保证比色杯中反应液有±0.1℃的精确度，分析仪的环境温度必需保持18～30℃，室温波动不宜超过2℃。
3、单色器：（1）干涉滤光片（2）光栅
4、检测器：（1）光电倍增管，已很少用。
（2）列阵固态光敏二极管。
（三）供排水系统
自动生化分析仪中有很多供水管道与电磁阀。
只读存储器中软件参数控制电磁阀与输液泵供给各个部件的冲洗与吸液，最后排出机外。
随机存储器内的分析参数控制电磁阀与注射器的
步进电机，供应样本、试剂和稀释用水。
有的生化仪还能自动冲洗比色杯供反复使用。
（四）数据处理系统
每个项目的检测结果暂时储存在随机存储器中，待某个样本所需的项目全部检测完毕，由微机汇总打印出综合报告单。
微机的存储器中可以存储相当数量的病人数据与逐日的室内质控数据，随时可以按指令调出，在荧光屏上显示或打印，也可存储在软盘中长期保存，随时调阅。
七、任选式自动生化分析仪的分析顺序
每份样品可以任选试剂室内预置试剂盒的一项或全部项目的检测。
微机按输入的指令，安排项目检测次序，一般先做孵育时间长的终点法，后做监测时间短的速率法，以便恒速打印综合报告单。
当指定样本进入待测位置时，微机指令试剂盒进入试剂取样位置，按所测项目的参数由加样系统定量取样，同时比色杯按微机的指令到达指定位置加样。
生化仪的分析速度与仪器加样周期的时间有关。
加样周期的时间越短分析仪的速度越快。
双试剂法占用两个加样周期，分析速度减半。
八、任选式自动生化分析仪的主要分析参数
1、试验代号14、连续监测时间
2、试验名称15、标准液数量
3、试验方法16、标准液浓度
4、试验类型17、重复校标次数
5、温度18、计算因子（F值）
6、波长：可选择主波长和次波长。
19、计量单位
7、反应类型20、小数点位数
8、终点法零点读数21、底物耗尽
9、样本量与稀释水量22、线性度
10、试剂量与稀释水量23、试剂吸光度上限与下限
11、样本空白24、线性范围
12、孵育时间25、参考范围
13、延迟时间26、等等等等。
