超声波治疗技术和方法(精)

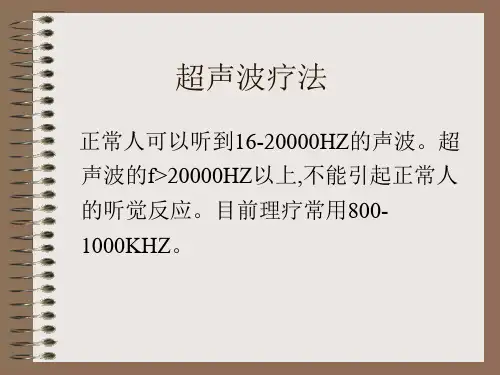

超声波疗法.
治疗作用
1.解除肌痉挛,软化疤痕,结缔组织 2.加强组织代谢,提高组织细胞再生能力 3.镇痛 临床最早使用 4.促进骨痂的生长,消炎
治疗技术及方法
1.操作方法 （1）直接接触——声头和皮肤之间有间隙(反 射),接触剂 固定法—量小<0.5w 小部位有明显痛点 移动法—量大1.2～1.5或2w,大部位,切忌 停下来,1-2cm/s （2）间接接触——水下法 （3）声头与皮肤有2-4cm距离,水的温度,剂量 大
多探头超声波治疗仪
• 多探头：可提供三种 规格的超声探头， 2cm2,5cm2,10cm2。方 便根据不同的需要区 别使用；每一个探头 都带有记忆功能的微 处理芯片，在更换使 用其它超声探头时无 需校准。 • 治疗频率：1MHZ频率 适合较深部组织的治 疗，3MHZ频率适合浅 表的治疗。
水下治疗超声波仪
(5)泌尿生殖系统——前列腺炎 (6)妇科疾病——慢性附件炎 子宫内膜异 位症 (7)皮肤科疾病——带状疱疹 硬皮疹 (8)眼科疾病——青光眼、角膜血染
(二)超声治癌 升温治癌 高能冲击波治癌(HESW) 体外聚焦高温热疗法(FEP) (三)超声波和冲击波碎石 1.体内接触式超声波碎石 2.体外冲击波碎石(ESWL)
磁场强度两种表示方法 ①单纯由电流或运动电荷所引起的场用磁 场强度H表示，单位奥斯特（Oe）。 ②介质因磁化而产生的场用磁感应强度B 表示，单位是高斯（Gs） 常用高斯计测磁场强弱和方向，在国际制 里磁感应强度用特斯拉（T）表示。 1T=104GS，1mT=10GS
便携超声波治疗仪
• 特点：方向性强、能量集 中、穿透力强，将超声波 能量作用于人体病变部位， 进入人体肌肉骨骼深层组 织，直达病灶深处，对某 种疾病进行治疗。 • 适应症：颈椎病、腰椎病、 股骨头坏死、骨质增生、 肩周炎、风湿性关节炎、 腰腿痛等慢性疾病。集超 声波治疗、电热治疗、电 磁治疗、远红外线治疗、 脉冲治疗于一身。
(精)超声波探伤操作技术大全
（精）超声波探伤操作技术大全目录一、适用范围 (4)二、引用标准 (4)三、一般要求 (4)四、探伤时机及准备工作 (5)五、探伤方法 (5)六、系统校准与复核 (6)1、一般要求 (6)2、仪器校准 (6)3、新购探头测定 (6)4、检测前仪器和探头系统测定 (6)5、检测过程中仪器和探头系统的复核............................................................................................. 错误!未定义书签。
6、检测结束前仪器与探头系统的复核............................................................................................. 错误!未定义书签。
7、校准、复核的有关注意事项 (7)七、探伤方法 (7)1、探测方向 (7)2、工件材质衰减系数的确定.......................................................................................................... 错误!未定义书签。
3、探伤灵敏度的确定 (8)①纵波直探头探伤灵敏度的确定 (8)②纵波双晶直探头灵敏度的确定 (8)4、补偿 (9)5、探伤灵敏度的复查 (9)八、缺陷记录 (9)1、缺陷当量的确定 (9)2、缺陷记录 (9)九、缺陷等级分类 (10)十、探伤报告 (11)一、适用范围超声检测适用于板材、复合板材、碳钢和低合金钢锻件、管材、棒材、奥氏体不锈钢锻件等承压设备原材料和零部件的检测；也适用于承压设备对接焊接接头、T型焊接接头、角焊缝以及堆焊层等的检测。
二、引用标准JB/T4730.3 承压设备无损检测第三部分：超声检测GB/T12604 无损检测术语三、一般要求1、超声检测人员应具有一定的基础知识和探伤经验。
医疗设备的超声诊断与治疗技术
医疗设备的超声诊断与治疗技术超声诊断与治疗技术是现代医疗设备中一项重要而广泛应用的技术，它的出现和发展极大地促进了医疗领域的进步。
本文将对超声诊断和超声治疗技术进行介绍，探讨其在临床应用中的重要性和优势。
一、超声诊断技术超声诊断技术是通过超声波对人体内部进行映像和检测的一种无创检测手段。
相比与传统的X射线等影像技术，超声诊断技术具有辐射低、安全性高的优点，在医疗领域得到了广泛应用。
1. 原理与设备超声波是通过电磁振动而产生的一种机械波。
超声波通过皮肤传导到人体内部，与组织内部结构相互作用后产生回声信号，再通过接收器接收和处理，最终形成图像。
超声诊断设备通常包括超声发射器、超声探头、信号接收器和处理器等。
2. 临床应用超声诊断技术在临床应用中具有广泛的领域，包括但不限于以下几个方面：（1）妇产科：超声诊断技术可以用于妊娠检查、胎儿发育情况的评估以及胎儿畸形的筛查。
（2）内科：超声诊断可以用于肝脏、胆囊、肾脏等脏器的检查和病变的评估。
（3）外科：超声诊断常用于血管的观察、囊袋病变的检查以及导管的放置等。
（4）心血管科：超声诊断技术可以用于心脏的观察、心脏瓣膜的评估和心脏功能的检测。
（5）骨科：超声诊断在骨科应用中可以用于关节和肌肉的检查、骨折的评估等。
二、超声治疗技术超声治疗技术是利用超声波对人体组织进行治疗的一种方法。
它具有穿透性好、热效应强等特点，在一些疾病的治疗中发挥着重要的作用。
1. 治疗原理超声波通过超声腔中介、超声能产生热能等作用，能够促进组织的代谢和血液循环，加速炎症的吸收和组织修复，达到治疗效果。
2. 临床应用超声治疗技术在临床上应用广泛，主要包括：（1）物理治疗：超声波可以用于肌肉损伤、骨折、软组织炎症等疾病的物理治疗。
（2）肿瘤治疗：超声治疗技术可以用于肿瘤的局灶治疗和消融。
（3）神经系统疾病：超声治疗在神经系统疾病的辅助治疗中有着良好的应用前景。
三、超声诊断与治疗技术的优势超声诊断和治疗技术相较于传统的医疗手段具有许多优势，这也是为什么它在医疗领域中如此重要的原因：1. 无创性超声诊断技术是一种无创检测手段，相比于其他影像技术，避免了X射线辐射对人体的损害，对患者较为安全。
超声波探伤的通用方法和基础技术——(第一节超声波探伤方法分类及特点)
第三章 超声波探伤的通用方法和基础技术第一节 超声波探伤方法分类及特点超声波探伤的实质是：首先将工件被检部位处于一个超声场中，工件若无不连续分布(如无缺陷等)，则超声场在连续介质中的分布是正常的。
若工件中存在不连续分布(如有缺陷等)，则超声波在异质界面上产生反射、折射和透射，使超声场的正常分布受到干扰。
使用一定的方法测出这种异常分布相对于正常分布的变化，并找出它们之间变化规律，这就是超声波探伤的任务。
超声波探伤有许多方法，如将它们逐一分类，一般可用以下几种：下面仅以实际探伤中较为常用的方法和特点作一简介。
一、脉冲反射法和穿透法超声波在传播过程中遇到缺陷会产生反射、透射及缺陷后侧声影，按以上这些引起声场异常变化的不同原理，可将检测方法分为脉冲反射和穿透法(又称阴影法)，前者以检测缺陷的反射声压(或声能)大小来确定缺陷量值，后者以测定缺陷对超声波的正常传播的遮挡所造成的声影大小来确定缺陷的量值。
图3–1和图3–2所示为这两者的工作原理图。
目前，超声波探伤中常用脉冲反射法，与穿透法相比，脉冲反射法有如下特点： 1. 灵敏度高对于穿透法，只有当超声声压变化大于20%以上时才有可能检测，它相当于声压只降低超声波探伤直接接触法 液浸法 按缺陷显示方式分按超声波传播方式分 按探伤工作原理分按探伤波型分按超声波耦合方式分按探头数量分穿透法脉冲反射法连续波法 脉冲波法A 型显示法B 型显示法单探头法双探头法纵波法横波法 表面波法2dB。
由于探头晶片尺寸有一定大小及缺陷本身的声衍射现象，要获得大于20%声压变化量，缺陷对声传播遮挡面积已相当大了。
对于脉冲反射法，缺陷反射波声压仅是入射声压的1%时，探伤仪就已经能够检出，此时，与缺陷反射声压相对应的反射面积是很小的。
2. 缺陷定位精度高脉冲反射法可利用缺陷反射波的传播时间，通过扫描速度(即时间轴比例)调节，对缺陷进行正确定位。
而穿透法只能以观察接收波形高低来确定缺陷面积，而波形所处位置不能表示缺陷声程，即处于不同部位的相同面积的缺陷，其接收波形高度相等，位置不变，见图3–3所示。
第六章 超声波疗法讲义[2]
![第六章 超声波疗法讲义[2]](https://img.taocdn.com/s3/m/460c831355270722192ef70b.png)
第六章超声波疗法第一节超声波治疗原理一、超声波的定义声源的机械振动能引起周围弹性介质的振动，振动沿着介质由近及远地传播，形成机械波——声波。
超声波是一种声波，是超出人的听觉界限的声波。
人能听到的声音频率为16~20000Hz，频率高于20000Hz的声波叫超声波。
二、超声波的发生声波的产生可以通过机械振动，如吹哨时簧片的振动发出哨声。
对于频率较高的超声波，可以通过强烈的气体或液体激起固体振动产生，但通常就用电声转换系统产生。
某些晶体如石英、钛酸钡、锆酸-钛酸铅等，在一定的外力作用下，晶体发生压缩或伸长变形，在物质表面出现电荷，这种由力转化为电的形象叫作压电效应。
相反，如果上述这些晶体处于交变的电场中，它们的形态就会随着电场的变化频率而发生压缩或伸长的变形，形成了有规律的晶体的机械振动。
这种由电产生变形的现象叫作逆压电效应。
交变电场中，晶体的机械振动引起周围介质的质点在其平衡位置附近有规律的往返运动，这种振动在人质中逐渐由近及远地陆续发生，向外传播，在介质中形成一连串疏密相间的波动，形成超声波。
超声波的发生主要是通过逆压电效应，外加的交变电场的变化频率决定了超声波的频率。
为了达到最好的晶体振动效果，需将晶体切割成合适的尺寸，以使电场的变化频率与晶体固有的振动频率达到共振。
超声波频率的单位为赫兹（Hz）。
频率是影响超声波治疗的一个重要因素，它对超声波的传播形式、穿透能力、吸收作用理化性能等都有重要的影响。
理治疗常用的超声波频率范围是800~1000kHz。
三、超声波的物理特性（一）传播方式超声波的传播必须依赖介质，是通过介质质点的运动传递波动。
超声波不能在真空中传播。
超声波在介质中传播主要以纵波形式，即波的传播的方向与振动的方向平行。
超声波的频率越高，波长越短，发散角越小。
高频超声在同一弹性人质中可近乎直线传播。
超声波在介质中的传播速度是单位时间内超声波传播的距离，单位用米/秒（m/s）表示。
超声波在介质中的传播速度与超声的频率无关，与介质的弹性、密度、温度和压力等因素有关。
超声波探伤的通用方法和基础技术——(第二节超声波探伤的基本方法)
第三章超声波探伤的通用方法和基础技术第二节超声波探伤的基本方法一、超声波探伤的缺陷定位原理脉冲反射法超声波探伤中对缺陷位置的确定，通常以探头所在的探测面作为测量基准。
由于示波管水平刻度线经时间轴比例适当调整后，它就能指示相应的距离，所以时间轴比例的调整(即探测范围调整)是缺陷定位中的重要环节。
1. 直探头纵波探伤直探头纵波探伤时，探测范围的调整可借助标准试块或对比试块进行，也可直接利用工件大平底面。
调节时应同时校正零位，使声程原点与水平刻度零位相互一致，按照需要调整的探测范围选择适当厚度的试块，以便得到两个以上的底面回波。
这是因为发射脉冲前沿位置与声程原点不一定一致，用一次底面反射(一个基准回波)不能正确调整探测范围和校正零位的缘故。
例如，调整钢中200mm的探测范围时，可用IIW试块厚度100mm作探测基准，调节深度粗调与细调，以及水平旋钮，使测距为100mm的一次底波B1和二次底波B2分别位于水平刻度的5格和10格处(见图3–16所示)，此时，时间轴水平刻度每格代表钢中声程20mm。
图3–16 直探头纵波探伤时探测范围调整2. 斜探头横波探伤斜探头横波探伤的定位方法不像直探头纵波探伤那样只用单一的声程定位，而有声程定位、水平定位和深度定位之分。
同时，为使定位计算方便，通常将斜探头入射点作为声程原点，并经零位校正后，声程原点与时间轴零位相一致。
这样，有机玻璃中一段纵波声程移在零位左边，零位右边的时间轴刻度直接表示了工件中反射体的声程、水平距或深度距离，读数方便。
图3–17为用斜探头横波进行焊缝探伤的示例。
图3–17 焊缝中缺陷的定位方法由图可知，所谓声程定位，即示波屏上显示的缺陷波前沿所对应的时间轴刻度，表示了缺陷距入射点的斜声程W ；水平定位则表示缺陷距入射点的水平距离x ；深度定位则表示缺陷距探测面的深度y 。
虽然它们确定缺陷位置的方法有所区别，但实际上经过简单的三角关系计算，可以很方便地进行相互换算。
超声波疗法禁忌证(精)
超声波疗法禁忌证
盐城卫生职业技术学院 唐蓉
临床应用：禁忌证
1．活动性肺结核、严重支气管扩张、出血倾向、 消化道大面积溃疡。 2．心绞痛、心力衰竭、安装心脏起搏器、心脏支 架者；严重心脏病的心区和交感神经节及迷走神 经部位。
3．多发性血管硬化、血栓性静脉炎。
4．化脓性炎症、急性败血症、持续性高热。
临床应用：禁忌证
5．恶性肿瘤（超声治癌技术除外）。 6．孕妇的下腹部、小儿骨骺部禁用。 7．头部、眼、生殖器等部位治疗时，剂量应严格
把握。
8．高度近视患者的眼部及临近部位。
9．放射线或同
超声波疗法
声束：以束状传播的超声波
近声源处：平行束 能量强
远声源处：扩散
能量弱
扩散角：要求<15°
14
(四)穿透与吸收 ①传播——克服磨擦阻力——被吸收——穿透 ②穿透能力与f、介质密度、粘滞性、导热性、声速有关 ③半价层：半吸收层 超声波在介质中传播,能量衰减为原 来一半时的穿透距离 各种组织半吸收层 频率(KHz)肌肉半吸收层 800KHz半吸收层cm 200 5.5 肌肉 3.6 800 3.6 脂肪 6.8 2500 0.5 脂+肌 4.9
传播方向 振动方向
2.横波：质点振动方向与传播方向垂直
振 动 方 向
超声波在人体软组织中以纵波传播
传播方向
5
3. 发散
普通声波：球面传播 超声波： 在同一介质中发散角小
sin=1.2λ/d
频率越高 波长越短 4. 频率 f 次/s 发散越小
频率越高, 吸收越多, 穿透越浅
5. 波长：相邻两个波峰(谷)之间的距离 6. 振幅：质点振动时偏离平衡位置的最大 距离
1
超声波疗法(Ultrasound therapy)
一.概述
(一) 声波 物质或物质质点的机械振动在介质中传 播的机械波 声 波 超声波 次声波
16 ~ 20000Hz ~ 可听声
> 20000Hz ~超过听阈
<16Hz ~不引起感觉
不能听到
2
(二)超声波疗法
1.利用超声波治疗疾病的方法称超声波疗法 常用 800 ~ 1000KHz 声强<3W/cm2 2.低强度超声波疗法 <3W/cm2 组织器官变化：功能性的
15
(五) 反射 折射 散射
两界面声阻相差越大
