高速公路桥梁
高速公路桥梁施工重难点分析及预防措施
高速公路桥梁施工重难点分析及预防措施一、引言本文旨在分析高速公路桥梁施工过程中的重难点，并提出相应的预防措施，以确保施工质量和安全性。
高速公路桥梁的施工涉及多个环节，其中存在一些特别具有挑战性的难点问题，需要在实践中加以解决和预防。
二、施工重难点分析1. 地基处理：高速公路桥梁的稳定性和安全性直接依赖于地基的处理。
地基质量不良会导致桥梁沉降或变形，严重危及施工质量和安全。
因此，地基处理是施工中的重要难点。
地基处理：高速公路桥梁的稳定性和安全性直接依赖于地基的处理。
地基质量不良会导致桥梁沉降或变形，严重危及施工质量和安全。
因此，地基处理是施工中的重要难点。
2. 基础施工：高速公路桥梁的基础为桥墩和桥台，其施工涉及到复杂的技术和工艺。
基础施工中的焊接、浇筑和固定等环节需要高度的专业知识和技能，容易出现失误。
基础施工：高速公路桥梁的基础为桥墩和桥台，其施工涉及到复杂的技术和工艺。
基础施工中的焊接、浇筑和固定等环节需要高度的专业知识和技能，容易出现失误。
3. 桥梁主体施工：桥梁主体施工包括梁段制作、吊装、连接等环节。
这些工序需要精确控制尺寸和位置，确保各个梁段的准确拼接和稳定性。
同时，桥梁主体的大跨度和高高度也增加了施工的复杂性和风险。
桥梁主体施工：桥梁主体施工包括梁段制作、吊装、连接等环节。
这些工序需要精确控制尺寸和位置，确保各个梁段的准确拼接和稳定性。
同时，桥梁主体的大跨度和高高度也增加了施工的复杂性和风险。
4. 技术标准和监控：高速公路桥梁施工需要严格遵守技术标准和规范，以确保施工质量和安全性。
然而，施工中技术标准的实施和监控是一个重要的约束因素。
如果标准执行不到位或监控不及时，可能会导致施工质量不达标或出现安全隐患。
技术标准和监控：高速公路桥梁施工需要严格遵守技术标准和规范，以确保施工质量和安全性。
然而，施工中技术标准的实施和监控是一个重要的约束因素。
如果标准执行不到位或监控不及时，可能会导致施工质量不达标或出现安全隐患。
高速公路上的桥梁建设
建设意义及重要性
完善交通网络
高速公路桥梁建设有助于 完善国家和地区的交通网 络，提高交通运输效率。
促进区域经济发展
桥梁建设可以带动相关产 业的发展，如建材、机械 、劳动力等，从而促进区 域经济的增长。
提高应急救援能力
在自然灾害等紧急情况下 ，高速公路桥梁可以作为 重要的救援通道，提高应 急救援能力。
02
桥梁结构设计与分析
结构类型选择
梁式桥
简单、经济，适用于中 小跨径桥梁，常用钢筋 混凝土或预应力混凝土
建造。
拱桥
优美、经济，适用于大 跨径桥梁，常用石料、
混凝土或钢材建造。
斜拉桥
轻盈、美观，适用于特 大跨径桥梁，常用高强 度钢索和混凝土或钢材
建造。
悬索桥
雄伟、壮观，适用于海 峡、峡谷等大跨度桥梁 ，常用高强度钢缆和加
要求较高。
顶推施工法
在桥台后方设置预制场，将预制 好的梁段通过顶推设备逐段推送 到桥位上。适用于中等跨度的桥
梁，对施工场地要求较高。
现代施工技术应用
BIM技术
利用BIM技术进行桥梁建模，实现设计、施工、运维全过程的数 字化管理，提高施工效率和质量。
高性能混凝土
采用高性能混凝土材料，提高桥梁的耐久性、抗震性和承载能力。
高速公路上的桥梁建 设
2024-01-19
contents
目录
• 桥梁建设概述 • 桥梁结构设计与分析 • 施工方法与技术应用 • 材料选择与性能要求 • 质量控制与验收标准 • 环境保护与可持续发展策略
01
桥梁建设概述
桥梁定义与分类
桥梁定义
桥梁是一种跨越障碍物（如河流、峡 谷、道路等）的建筑结构，为车辆、 行人等提供通行的通道。

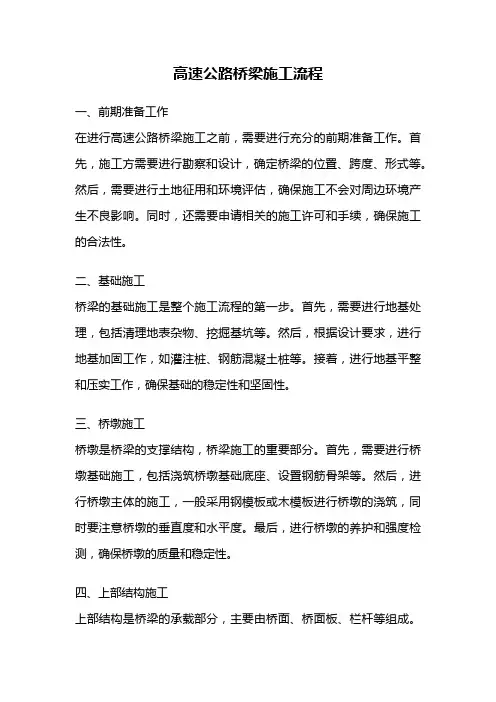

高速公路桥梁施工流程
高速公路桥梁施工流程一、前期准备工作在进行高速公路桥梁施工之前，需要进行充分的前期准备工作。
首先，施工方需要进行勘察和设计，确定桥梁的位置、跨度、形式等。
然后，需要进行土地征用和环境评估，确保施工不会对周边环境产生不良影响。
同时，还需要申请相关的施工许可和手续，确保施工的合法性。
二、基础施工桥梁的基础施工是整个施工流程的第一步。
首先，需要进行地基处理，包括清理地表杂物、挖掘基坑等。
然后，根据设计要求，进行地基加固工作，如灌注桩、钢筋混凝土桩等。
接着，进行地基平整和压实工作，确保基础的稳定性和坚固性。
三、桥墩施工桥墩是桥梁的支撑结构，桥梁施工的重要部分。
首先，需要进行桥墩基础施工，包括浇筑桥墩基础底座、设置钢筋骨架等。
然后，进行桥墩主体的施工，一般采用钢模板或木模板进行桥墩的浇筑，同时要注意桥墩的垂直度和水平度。
最后，进行桥墩的养护和强度检测，确保桥墩的质量和稳定性。
四、上部结构施工上部结构是桥梁的承载部分，主要由桥面、桥面板、栏杆等组成。
首先，进行桥面板的施工，一般采用预制板进行铺设。
然后，进行桥面的防水和防腐处理，以保护桥面的使用寿命。
接着，进行栏杆的安装，确保行车安全。
最后，进行桥面的养护和检测，确保桥面的平整度和承载能力。
五、桥梁连接施工桥梁连接是桥梁施工的最后一步，主要包括桥面和路面的连接、桥面和栏杆的连接等。
首先，进行桥面和路面的连接，一般采用沥青或混凝土进行铺设。
然后，进行桥面和栏杆的连接，一般采用焊接或螺栓连接。
最后，进行连接部位的养护和检测，确保连接的牢固性和稳定性。
六、施工安全措施在整个施工流程中，需要严格遵守相关的施工安全规范和措施，确保施工人员的安全。
首先，需要进行施工现场的围挡和标识，确保施工区域的安全。
然后，进行施工人员的培训和安全教育，提高施工人员的安全意识。
同时，还需要配备必要的安全设施和防护装备，如安全帽、安全绳等。
总结：高速公路桥梁施工是一项复杂的工程，需要进行充分的前期准备工作，包括勘察、设计、土地征用等。

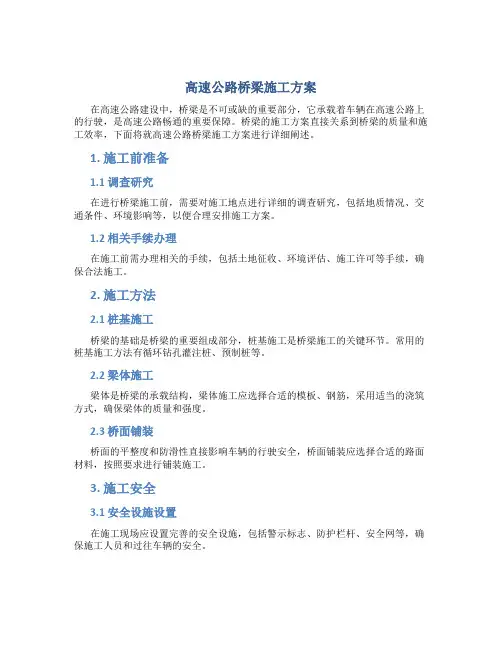

高速公路桥梁施工方案
高速公路桥梁施工方案在高速公路建设中，桥梁是不可或缺的重要部分，它承载着车辆在高速公路上的行驶，是高速公路畅通的重要保障。
桥梁的施工方案直接关系到桥梁的质量和施工效率，下面将就高速公路桥梁施工方案进行详细阐述。
1. 施工前准备1.1 调查研究在进行桥梁施工前，需要对施工地点进行详细的调查研究，包括地质情况、交通条件、环境影响等，以便合理安排施工方案。
1.2 相关手续办理在施工前需办理相关的手续，包括土地征收、环境评估、施工许可等手续，确保合法施工。
2. 施工方法2.1 桩基施工桥梁的基础是桥梁的重要组成部分，桩基施工是桥梁施工的关键环节。
常用的桩基施工方法有循环钻孔灌注桩、预制桩等。
2.2 梁体施工梁体是桥梁的承载结构，梁体施工应选择合适的模板、钢筋，采用适当的浇筑方式，确保梁体的质量和强度。
2.3 桥面铺装桥面的平整度和防滑性直接影响车辆的行驶安全，桥面铺装应选择合适的路面材料，按照要求进行铺装施工。
3. 施工安全3.1 安全设施设置在施工现场应设置完善的安全设施，包括警示标志、防护栏杆、安全网等，确保施工人员和过往车辆的安全。
3.2 现场管理施工现场应严格执行安全操作规程，定期组织安全教育培训，加强对施工人员的安全监督，确保施工安全顺利进行。
4. 环境保护4.1 污染防治在施工过程中应加强对施工废水、废料的处理，合理利用资源，减少对环境的污染，保护周边生态环境。
4.2 施工影响减少在施工过程中应尽量减少对周边居民和交通的影响，合理安排施工时间，减少施工噪音和扬尘，确保施工和周边环境的和谐共处。
5. 施工质量控制5.1 施工监督在施工全过程中应加强对施工质量的监督检查，确保按照设计要求和规范进行施工，控制施工质量。
5.2 质量验收在施工结束后应进行质量验收，检查桥梁结构的质量和安全性，确保交付使用的桥梁符合相关标准和要求。
综上所述，高速公路桥梁施工方案应综合考虑施工前准备、施工方法、施工安全、环境保护和施工质量控制等方面，科学合理地制定施工方案，确保桥梁的安全、质量和环境保护。
高速公路桥梁施工注意事项及安全措施
高速公路桥梁施工注意事项及安全措施高速公路桥梁是连接城市与城市之间、省与省之间的重要交通枢纽。
随着经济的发展和人口的增长，对高速公路桥梁的建设需求也越来越大。
然而，由于桥梁建设所涉及的工程复杂性和风险性较高，施工中的注意事项和安全措施显得尤为重要。
第一节：施工前的准备工作在进行高速公路桥梁施工前，施工方需要做好充分的准备工作。
首先，需要进行施工前的勘测与测量工作，以确定桥梁的位置和形状。
其次，施工方要制定合理的施工方案，包括桥梁的结构设计、材料的选择以及施工时所采用的技术方法等。
第二节：施工现场的安全管理高速公路桥梁施工现场是高风险的工作环境，因此施工方要做好安全管理工作。
首先，要设立专门的安全管理人员，负责现场的安全检查和监督。
其次，要组织施工人员进行安全培训，提高他们的安全意识和应急处置能力。
另外，施工方还应建立健全的安全制度，并配备必要的安全设施和器材。
第三节：土建施工的注意事项在高速公路桥梁的土建施工中，主要要注意以下几点。
首先，要根据桥梁的结构设计，合理选择施工方法和工艺流程。
其次，要对施工材料进行严格的质量控制，确保材料的合规性和稳定性。
另外，要合理安排施工进度，避免进度滞后和工期延误。
第四节：主体结构施工的注意事项高速公路桥梁的主体结构施工是整个施工过程中的重点和难点。
在进行主体结构施工时，施工方应特别注意以下几点。
首先，要确保各构件的加工和制作质量，避免因质量问题导致的桥梁事故。
其次，要根据桥梁的设计要求，合理控制施工工艺和施工周期。
另外，要注意主体结构施工过程中的安全防护措施，以保障施工人员的生命安全。
第五节：地基处理的注意事项高速公路桥梁的地基处理是桥梁施工中的重要环节。
地基处理的质量直接影响到桥梁的使用寿命和安全性。
在进行地基处理时，施工方应注意以下几点。
首先，要对地基进行充分的勘察和测试，了解地基的物理性质和力学性能。
其次，要根据地基的情况，选择合适的地基处理方法，如加固、加密、排水等。

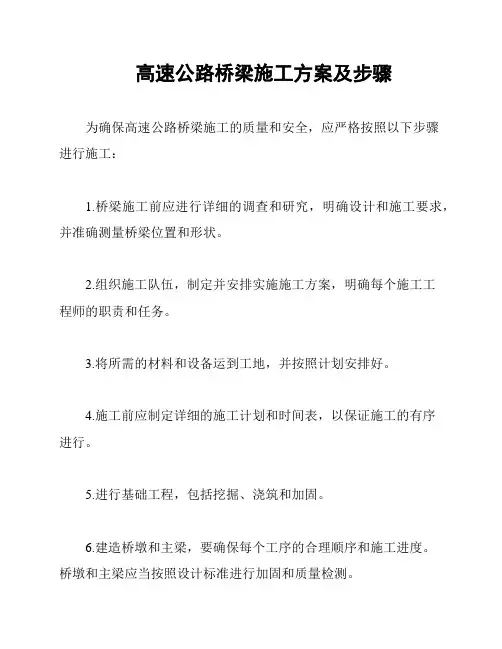

高速公路桥梁施工方案及步骤
高速公路桥梁施工方案及步骤
为确保高速公路桥梁施工的质量和安全，应严格按照以下步骤
进行施工：
1.桥梁施工前应进行详细的调查和研究，明确设计和施工要求，并准确测量桥梁位置和形状。
2.组织施工队伍，制定并安排实施施工方案，明确每个施工工
程师的职责和任务。
3.将所需的材料和设备运到工地，并按照计划安排好。
4.施工前应制定详细的施工计划和时间表，以保证施工的有序
进行。
5.进行基础工程，包括挖掘、浇筑和加固。
6.建造桥墩和主梁，要确保每个工序的合理顺序和施工进度。
桥墩和主梁应当按照设计标准进行加固和质量检测。
7.进行护栏和道路铺设工程。
8.完成桥面铺装、检查验收工作，移除施工现场所有设备和材料。
注意事项：
1.施工过程中应注意施工现场管理和卫生保洁，每个施工工程师应保证自身安全和工程质量，确保施工工作顺利进行。
2.施工过程中要注意环保问题，并做好噪音、粉尘污染管控工作。
以上是高速公路桥梁施工的基本方案和步骤，仅供参考。
在实际施工中应根据具体情况制定详细的施工方案和流程，确保施工质量和安全。
高速公路桥梁工程技术标准
高速公路桥梁工程技术标准导言本文档旨在制定高速公路桥梁工程的技术标准，以确保工程质量和安全性。
通过遵循这些标准，可以提高桥梁的设计、建造和维护水平，为公众提供安全、高效的道路交通。
规范性引用文件- GB "建筑工程抗震设计规范"- GB "钢结构设计规范"- GB "公路桥涵设计通用规范"- GB "高速公路路基设计规范"- GB/T 7147 "预应力混凝土结构施工质量检验评定标准"- JTG D60-2004 "公路桥梁施工与验收规范"技术标准内容1. 桥梁设计- 桥梁结构设计应符合相关设计规范，包括抗震设计规范和钢结构设计规范等。
- 桥梁荷载计算应根据实际使用情况进行，并考虑预测未来交通增长的影响。
- 桥梁结构的几何形态应满足设计要求，包括跨度、高度、宽度等。
2. 施工要求- 桥梁施工应按照相关规范进行，包括公路桥涵设计通用规范和高速公路路基设计规范等。
- 施工材料应符合国家相关标准，并具有合格的质量检验证明。
- 施工过程中应确保安全，包括设置必要的防护措施和进行必要的施工检查。
3. 工程验收- 桥梁工程验收应按照JTG D60-2004规范进行，确保工程质量达到要求。
- 验收过程应包括结构安全性的评估、质量检查和结构材料的审查等。
- 各项工程验收文件应完整、准确，包括设计、施工和质量检验等方面的资料。
结论本文档规定了高速公路桥梁工程的技术标准，包括设计、施工和验收等方面的要求。
遵循这些标准可提高桥梁工程的质量和安全性，为公众提供更好的道路交通服务。
高速桥梁工程施工规范
高速桥梁工程施工规范一、前言随着我国交通建设的不断发展，高速公路桥梁建设作为交通建设的重要组成部分，扮演着连接城市、提高交通效率的重要角色。
为保障高速桥梁工程施工质量，保证工程顺利、有效地进行，制定了一系列的施工规范。
高速桥梁工程施工规范是指在高速公路桥梁建设中，为了保障施工安全、施工质量和工程进度，制定的施工技术规范和要求。
本文将就高速桥梁工程施工规范进行详细介绍。
二、高速桥梁工程施工前的准备工作1. 施工前的准备在施工前，必须对施工现场进行勘测和设计。
对已有结构进行检查和清理，保证施工安全。
同时，对施工所需的设备、人员、材料等进行准备，保证施工顺利进行。
2. 施工计划及方案制定详细的施工计划及方案，包括工程的施工顺序、时间进度、质量要求等，确保施工过程按照计划进行。
3. 安全措施在施工前必须做好安全措施的准备工作，保障施工人员的安全。
包括施工现场的安全防护措施、施工过程中的安全教育、现场安全监管等。
4. 施工人员和班组管理对施工人员和班组进行管理，确保其具备相关资质和技能，并严格执行施工规范和要求。
5. 施工设备和材料的检查对施工所需设备和材料进行检查，确保其质量和性能符合要求。
同时，要对设备进行维护和保养，保证施工过程中设备的正常运行。
三、高速桥梁工程施工中的关键技术要求1. 桥梁基础施工在进行桥梁基础施工时，必须保证基础的承载能力和稳定性。
施工过程中要控制桩的安装精度、垂直度和沉桩情况，确保桩的质量。
同时，要注意桩基与桥墩的连接，确保桥墩的垂直度和水平度。
2. 桥墩墩台施工在进行桥梁墩台的施工时，需注意墩台的稳定性和整体结构的完整性。
对于钢筋的加固和混凝土的浇筑要严格控制，保证墩台的质量。
3. 桥梁墩台与桥面板的连接墩台与桥面板的连接是桥梁结构的重要部分，要确保连接部位的牢固度和密实性。
同时，连接部位要保持干燥和清洁，确保连接的稳定性。
4. 桥面板的施工桥面板的施工要确保平整度、强度和防水性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高速公路桥梁病害的防治时间
高速公路桥梁的特点在于车速快，流量大，对桥梁的冲击力大；很多高速公路是交通要道，一旦封桥将造成严重堵车，甚至周围地区交通陷入中断状态。
这些特点给桥梁的定期检查和养护维护造成了困难。
因此，总结高速公路桥梁的病害特征对桥梁的养护、维修和加固都高速公路桥梁的特点在于车速快，流量大，对桥梁的冲击力大；很多高速公路是交通要道，一旦封桥将造成严重堵车，甚至周围地区交通陷入中断状态。
这些特点给桥梁的定期检查和养护维护造成了困难。
因此，总结高速公路桥梁的病害特征对桥梁的养护、维修和加固都具有重要意义。
本文通过对两条高速公路线上300多座桥梁的定期检查，总结了各种形式桥梁的病害特征，分析了病害原因，并针对高速公路桥梁的病害从设计、施工、使用和养护等方面提出了对策，对既有病害的整治和桥梁维修加固方法进行了讨论。
高速公路桥梁常见病害原因分析
纵向裂缝是预应力空心板结构的常见病害，一般有以下几个成因：桥面铺装和伸缩缝破损严重，桥面水渗入梁体，导致梁体纵向钢筋锈蚀膨胀，底板沿纵向开裂；施工阶段张拉预应力过大，横向主拉应力过大所致；施工时空心板预制抽胶管时水没有排净，冬季冻胀造成板底开裂。
纵向裂缝的存在加剧了钢筋的锈蚀，影响混凝土结构的耐久性。
普通钢筋混凝土整浇实心板梁的裂缝比较复杂，既有横向裂缝和纵向裂缝，斜交板还有与行车方向不一致的斜裂缝。
底板跨径内的横向裂缝通常是受力裂缝，是由混凝土抗拉强度低的特性决定的。
对于宽跨比较大的整浇实心板梁，由于横向应力较大而配筋较少，会引起纵向开裂。
斜交板梁由于其结构特点，裂缝一般偏向钝角方向。
T梁结构有如下几种常见裂缝：跨中梁底横向裂缝，是由于正截面抗弯强度不足造成的。
对于普通钢筋混凝土结构允许拉区开裂，对于预应力结构梁底横向裂缝需要引起足够的重视。
支座附近腹板斜裂缝由于腹板抗剪强度不足引起的。
腹板均匀分布竖向裂缝；裂缝有的上宽下窄，有的中部宽两端窄，呈枣核形。
这类裂缝通常由于吊装、养护不当以及混凝土收缩引起的。
装配式T梁腹板与桥面板之间纵向裂缝，主要是施工质量问题。
桥梁上部结构病害分析
由于桥下无明显限高标志，会导致边梁（板）被车辆撞击，混凝土脱落，严重者主筋或钢绞线外露、崩裂，影响了梁体的承载能力。
也有的梁底被刮蹭、局部混凝土剥落、有大面积的划痕，影响了结构耐久性。
预制板铰缝混凝土脱落、渗水现象也比较常见，主要是由于施工质量差以及桥面防水层失效造成的。
一方面水渗到板梁底面影响结构的耐久性，另一方面铰缝混凝土构造失效后板梁之间横向联系降低，荷载作用下单板受力较大，容易引起底板横向开裂。
T梁横隔板混凝土开裂、脱落、露筋锈蚀。
由于施工质量差以及高速公路桥梁受车辆冲击力较大致使T梁横隔板尤其是后浇带混凝土破损现象较多，导致桥梁横向联系降低，单梁受力较大。
钢筋锈蚀、混凝土风化剥落此类病害在上部结构及盖梁、墩柱和桥台等各部构件都有发生，可分两种情况：一种是混凝土剥落开裂后导致钢筋锈蚀，即先裂后锈；另一种是由于保护层太薄、露筋或渗水等引起钢筋锈蚀膨胀，继而混凝土剥落，即先锈后裂。
主筋锈蚀将导致其有效截面的减少，混凝土剥落开裂后使钢筋更易锈蚀，如此恶行循环对桥梁的危害是相当大的；另外还有的桥梁由于施工质量差，造成钢筋外露，混凝土破损，引起钢筋锈蚀的化学原因主要是氯离子的侵入和混凝土的碳化。
常见的支座形式有油毛毡支座、板式橡胶支座和盆式橡胶支座。
油毛毡支座经常发现破裂和滑动面不平整的现象。
板式橡胶支座的主要病害是脱空、老化开裂和剪切变形，此类病害在所检测桥梁中比较普遍。
盆式橡胶支座的情况好于板式橡胶支座，但有的支座螺栓生锈、上螺栓卡死，支座无法活动。
支座的病害可能使上部结构失去活动能力，从而产生附加内力，对桥梁的承载能力和工作状态产生不利影响。
桥面铺装层病害表现为铺装的纵横向裂缝，铺装层剥落，引起这一病害的主要原因是冲击荷载。
铺装层的病害在高速公路上的危害性非常严重：铺装层破损会使车辆冲击荷载进一步增大；
防水功能失效后，雨水渗入主梁中，使主梁受力钢筋锈蚀，这一点对于钢筋混凝土结构而言危害尤其严重；铺装层的破坏会还改变设计荷载的横向分布状态，使得横向刚度变小，各梁板受力不均，并使主梁实际高度变小，纵向刚度减弱，挠度增大。
伸缩缝设置在梁端相对薄弱的部位，受桥面温度变化的影响和车辆荷载的作用频繁不断地伸缩变形，极易损坏。
伸缩缝的损坏后，不仅影响行车的舒适性，而且造成许多桥梁在桥台和盖梁位置漏水，进而引起桥梁主体结构和支座的腐蚀。
伸缩缝的常见病害有：软性防水材料老化、脱落，接头活动异常，锚固构件损坏，伸缩缝凹槽填入其他硬物，不能自由变形，构造部位下陷或凸出等。
减少高速公路桥梁病害发生的对策
引起桥梁病害的因素涉及到设计、施工、使用和管理养护等各方面，而且因为桥梁的结构类型、跨度、环境和使用条件不同而各不相同。
要减少病害的发生，就必须从上述各方面入手，有针对性地采取对策。
国内在设计方面常因为工期或经济方面的原因在方案设计时投入的精力不足，对很多关键问题缺乏研究，为桥梁的病害埋下了病根。
一方面是结构设计不合理，对结构体系缺乏仔细的研究和优化，结构细节构造粗糙，材质要求低。
另一方面是计算和设计不完善，如设计安全系数不恰当，进行有限元分析时对结构边界条件和传力路径认识不清除，对施工方法、顺序和施工荷载等结构成桥性能的影响认识不够等。
很多桥梁病害经常与施工质量低劣有关，典型的问题有钢筋保护层不足及目前广泛存在于施工现场的严重的构件开裂、混凝土蜂窝、麻面、露筋等问题，其主要原因包括：水泥选用、混凝土配合比、振捣、养护不当及预应力施加不合理等。
这些施工上的缺陷虽然短期不会对桥梁的正常使用产生明显的影响，但却会对结构的后期使用和长期耐久性产生非常不利的危害。
车辆超载是我国公路运输中较为普遍的现象。
桥梁的超载一方面可能会引发疲劳问题，加大疲劳应力幅度、加剧损伤，甚至会出现一些超载引发的结构破坏事故。
另一方面，超载造成的桥梁内部损伤不能恢复，将使得桥梁在正常荷载下的工作状态发生变化，从而可能危害桥梁的安全性和耐久性。
国内很多地区对于桥梁的日常检查和养护还不是十分重视，一座桥梁往往前期建设投入很大的成本，而忽视桥梁运营中的养护和维修。
很多病害没有在桥梁日常和定期检查中发现并及时予以整治，天长日久导致病害加重不得不采取加固措施，此时投入的加固费用十分可观，甚至会超过建设费用。
从根本上减少桥梁病害的对策就是采用合理缜密的设计方案，保证良好的施工质量，加强对高速公路桥梁使用荷载的研究，避免超载现象，以及进行完善的日常检查和养护。
任何一座桥梁在运营中不可避免会产生一定程度的病害，对桥梁病害必须采取合理的方法进行整治或维修加固。
但更重要的是在设计、施工、使用及管理和养护等过程中去预防病害的发生，降低后期的维修保养费用。
