变压器防雷安全措施

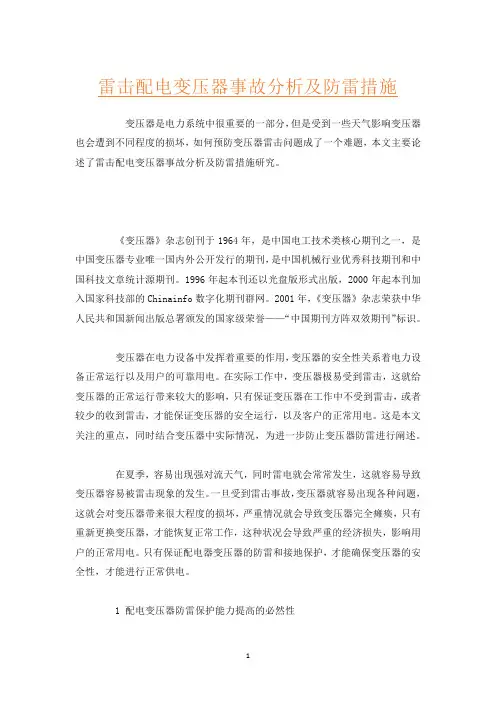

雷击配电变压器事故分析及防雷措施
雷击配电变压器事故分析及防雷措施变压器是电力系统中很重要的一部分，但是受到一些天气影响变压器也会遭到不同程度的损坏，如何预防变压器雷击问题成了一个难题，本文主要论述了雷击配电变压器事故分析及防雷措施研究。
《变压器》杂志创刊于1964年，是中国电工技术类核心期刊之一，是中国变压器专业唯一国内外公开发行的期刊，是中国机械行业优秀科技期刊和中国科技文章统计源期刊。
1996年起本刊还以光盘版形式出版，2000年起本刊加入国家科技部的Chinainfo数字化期刊群网。
2001年，《变压器》杂志荣获中华人民共和国新闻出版总署颁发的国家级荣誉——“中国期刊方阵双效期刊”标识。
变压器在电力设备中发挥着重要的作用，变压器的安全性关系着电力设备正常运行以及用户的可靠用电。
在实际工作中，变压器极易受到雷击，这就给变压器的正常运行带来较大的影响，只有保证变压器在工作中不受到雷击，或者较少的收到雷击，才能保证变压器的安全运行，以及客户的正常用电。
这是本文关注的重点，同时结合变压器中实际情况，为进一步防止变压器防雷进行阐述。
在夏季，容易出现强对流天气，同时雷电就会常常发生，这就容易导致变压器容易被雷击现象的发生。
一旦受到雷击事故，变压器就容易出现各种问题，这就会对变压器带来很大程度的损坏，严重情况就会导致变压器完全瘫痪，只有重新更换变压器，才能恢复正常工作，这种状况会导致严重的经济损失，影响用户的正常用电。
只有保证配电器变压器的防雷和接地保护，才能确保变压器的安全性，才能进行正常供电。
1 配电变压器防雷保护能力提高的必然性在我国的各个地区都分布着许多的配电变压器，而且配电变压器的种类众多、分布广泛，在管理方面十分不便，因此，在配电器的防雷保护能力方面会存在缺陷，不利于配电器的安全。
另外，有些配电器安置在雷暴发生高频区，极易受到雷电的攻击，不仅使配电器受到安全损坏，而且给配电企业带来了一定的经济损失，对用户的用电安全产生了威胁，对电业发展十分不利。
变压器防雷安全措施
变压器防雷安全措施变压器是电力系统中重要的电气设备，用于变换电能的电压，为各类设备提供稳定的电能。
然而，在雷电活动频繁的地区或季节，变压器容易受到雷电的攻击，造成设备损坏和人员伤害。
因此，为了确保变压器的安全运转，必须采取一系列的防雷措施。
本文将就变压器防雷安全措施展开讨论，以期为用户提供参考。
一、变压器防雷安全现状众所周知，雷电对建筑物和设备造成的破坏是不可低估的。
在变压器防雷危害方面，主要表现为以下几方面：1. 直击破坏：当雷电直接击中变压器，电荷通过设备内部电线电缆等媒介导致设备内部元器件损坏，从而影响设备的使用寿命和性能。
2. 感应破坏：当雷电附近放电时，会在电路中产生一定的感应电流和感应电压，从而影响变压器的性能。
3. 绝缘破坏：在雷电活动过程中，电荷会产生静电场，电场强度高于设备的绝缘强度，从而形成绝缘损坏，影响设备的使用寿命和性能。
二、变压器防雷安全措施1. 绝缘防护绝缘防护是变压器防雷的重要措施。
变压器应选用具有良好绝缘性能的材料，如由石英砂和树脂等材料制作的绝缘支撑。
另外，变压器的绝缘导体应严格符合规范标准，且必须与大地电位隔离。
2. 接地保护接地保护是遏制雷击干扰和低频干扰的有效技术措施。
变压器的导体必须接地保护，以保证设备处于电场均衡状态。
接地保护可以使用“屏蔽接地”或“直接接地”方法。
屏蔽接地是将变压器导体接入屏蔽装置，从而防止电磁波的干扰；而直接接地是将变压器导体直接接入大地，从而达到放电保护的目的。
3. 避雷针保护避雷针是一种用于防止雷击损害的重要设备。
避雷针通常安装在变压器上方，当雷电击中避雷针时，会在避雷针与大地间形成针间电位差，进而将雷电引至大地。
这样就可以防止雷电直接攻击变压器，减少设备的损坏率。
4. 闪络器保护闪络器也是变压器保护的一种重要技术措施。
当雷电产生时，闪络器能够迅速放电，将问题区域的电荷导向大地，从而遏制雷击干扰。
闪络器的选择应符合设备要求，并定期进行检查和维护。
变压器防护施工方案
变压器防护施工方案变压器是电力系统中重要的电力设备之一，为了确保变压器的正常运行和延长其使用寿命，需要进行相应的防护施工。
以下是一个针对变压器的防护施工方案。
一、外部环境防护：1.变压器应设置在安全、通风、防尘、防静电的场所。
避免高温、潮湿、有害气体和灰尘等对变压器的侵害。
2.变压器周围应保持干净整洁，不得存在杂物、易燃易爆物品等。
3.在变压器周围设置固定的防护栏杆，以防止无关人员靠近或碰触变压器。
二、防盗防护：1.安装厚度适当的金属围栏，围栏上部应设置警示牌，以避免人为破坏和盗窃。
2.安装门禁系统，只有授权人员才能进入变压器区域。
三、绝缘防护：1.在变压器外壳上安装可靠的绝缘材料，以保证变压器的外部绝缘性能。
2.安装绝缘铭牌，说明相关技术参数和注意事项。
四、漏电保护：1.为变压器设置可靠的漏电保护装置，以防漏电危险。
2.定期对漏电保护装置进行检查和测试，确保其正常工作。
五、防雷防护：1.根据雷击频率和强度，安装合适的防雷装置，如避雷针等。
2.变压器上部设置防雷装置，将雷电击中的电流引入地下。
六、温度保护：1.在变压器的散热通风孔设置防护网，以防止杂物进入，影响变压器的散热效果。
2.定期清理变压器的灰尘和杂物，保证其正常散热。
七、防火防爆防护：1.变压器周围禁止使用明火，严禁吸烟。
2.安装防爆灯具和防爆电器设备，防止爆炸和火灾发生。
3.定期对变压器进行绝缘电阻测试和油质分析，确保变压器绝缘状态良好。
八、应急处理：1.配备应急处理设备，如灭火器、救生索具等，以应对突发情况。
2.建立应急处理演练机制，提高员工的应急处理能力。
以上是一个针对变压器的防护施工方案，通过严格的防护措施，可以保证变压器的安全运行，延长使用寿命，并减少事故发生的概率，提高电力系统的可靠性和稳定性。
变压器防雷措施和接地要求
变压器防雷措施和接地要求变压器据不完全统计，年平均雷暴日数在35~45的地区，10kv级配电变压器被雷击损坏率大约占配变总数4%~10%。
损坏的主要原因是变压器装设的避雷器和接地引下线不妥而造成的。
如；①变压器高压侧避雷器利用支架作接地引下线；②变压器中性点、高、低压侧避雷器分别接地；③避雷器未作预防性试验；④接地引下线截面过小及引线过长等。
1.杆上变压器防火维护⑴容量在100kva以上的变压器，高压侧一般采用三个阀型避雷器作保护；50~100kva的变压器，一般采用两个阀型避雷器和一个保护间隙（又称火花或角形间隙），也有采用三个阀型避雷器作保护；50kva以下的变压器，一般采用角形间隙，或两个阀型避雷器和一个角形间隙作保护。
高压两端装设避雷器，能够有效率避免高压两端线路示现时雷电波袭入而损毁变压器。
工程中常在配变10kv高压两端装设fs―10型阀型避雷器高压侧装设避雷器后，避雷器接地线应与变压器外壳及低压侧中性点连接后共同接地，以充分发挥避雷器限压作用和防止逆闪络。
（中性点不接地运行时，在中性点对地加装击穿保护间隙）。
⑵多雷地区的10kv，或y，连结的配电变压器，为避免扰动两端雷电入侵波转换至高压两端损毁变压器的绝缘，以及避免反转换波（指变压器高压侧受雷电，避雷器振动，其接地装置上的电压将通过变压器扰动绕组转换至高压两端的冲击波）损毁变压器的绝缘，在扰动两端宜装设一组扰动阀型避雷器（如fs―0.25型、fs―0.5型）或压敏电阻（如my―400型、my―440型）通在流量10~20ka或打穿保险器。
防火接线如下图；1变压器u10kvvw低、扰动两端避雷器的接线fs-10my―400或fs―0.25变压器外壳380/220vuvw⑶35/0.4kv直配变压器，高压两端和扰动两端均应当装设阀型避雷器。
⑷也可以使用阀型避雷器和火花间隙双重维护。
以避雷器居多，火花间隙为后备维护。
⑸实际施工中，常在配变高压套管的引线与避雷器引线之间绕8~10匝直径为8~10cm的空心线圈。

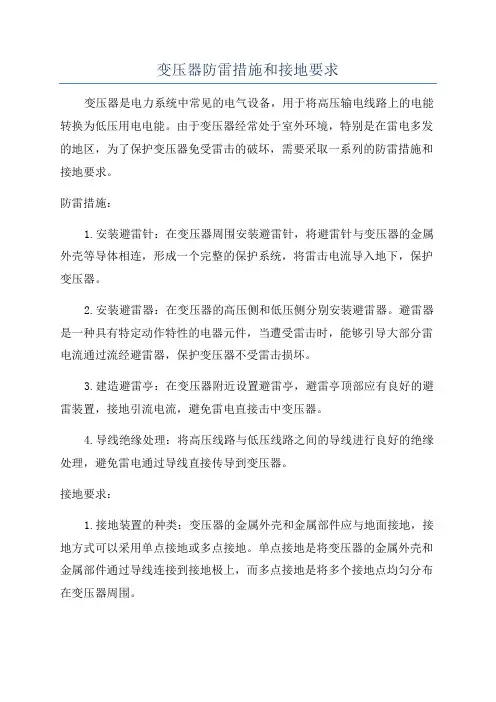

变压器防雷措施和接地要求
变压器防雷措施和接地要求变压器是电力系统中常见的电气设备，用于将高压输电线路上的电能转换为低压用电电能。
由于变压器经常处于室外环境，特别是在雷电多发的地区，为了保护变压器免受雷击的破坏，需要采取一系列的防雷措施和接地要求。
防雷措施：1.安装避雷针：在变压器周围安装避雷针，将避雷针与变压器的金属外壳等导体相连，形成一个完整的保护系统，将雷击电流导入地下，保护变压器。
2.安装避雷器：在变压器的高压侧和低压侧分别安装避雷器。
避雷器是一种具有特定动作特性的电器元件，当遭受雷击时，能够引导大部分雷电流通过流经避雷器，保护变压器不受雷击损坏。
3.建造避雷亭：在变压器附近设置避雷亭，避雷亭顶部应有良好的避雷装置，接地引流电流，避免雷电直接击中变压器。
4.导线绝缘处理：将高压线路与低压线路之间的导线进行良好的绝缘处理，避免雷电通过导线直接传导到变压器。
接地要求：1.接地装置的种类：变压器的金属外壳和金属部件应与地面接地，接地方式可以采用单点接地或多点接地。
单点接地是将变压器的金属外壳和金属部件通过导线连接到接地极上，而多点接地是将多个接地点均匀分布在变压器周围。
2.地网的设置：变压器接地装置通常需要与地下的大面积金属结构相连接，形成一个地网。
地网需要有足够的面积和导电能力，能够有效地分散雷电流，降低接地电阻。
3.地网的材料选择：地网通常使用铜排或镀锌钢带等优良导电材料制成。
对于要求较高的场所，可以使用无氧铜材料，以提高接地的导电性能。
4.接地系统的检测和维护：定期对变压器的接地系统进行检测和维护，确保接地系统的导电性能良好和可靠，以及及时处理故障。
同时，还应对接地系统进行标识，以便在需要时进行维修和排查故障。
总之，为了保护变压器免受雷击的破坏，需要采取一系列的防雷措施和接地要求。
通过建立良好的防雷装置和接地系统，可以有效地减少雷电对变压器造成的潜在威胁，确保电力系统的安全运行。

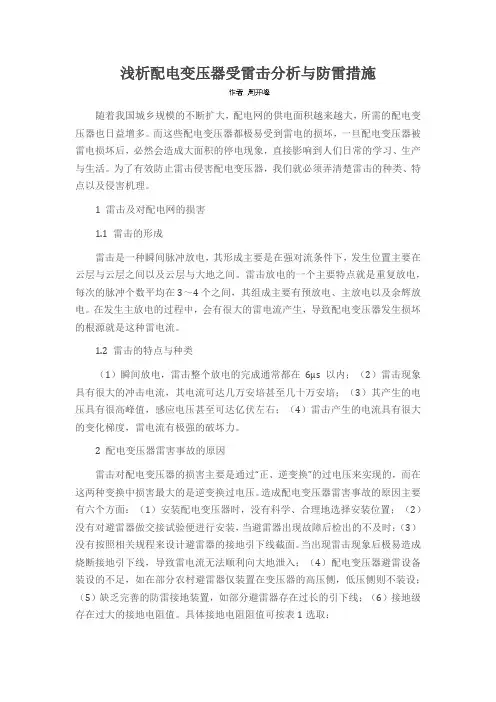

浅析配电变压器受雷击分析与防雷措施
浅析配电变压器受雷击分析与防雷措施随着我国城乡规模的不断扩大，配电网的供电面积越来越大，所需的配电变压器也日益增多。
而这些配电变压器都极易受到雷电的损坏，一旦配电变压器被雷电损坏后，必然会造成大面积的停电现象，直接影响到人们日常的学习、生产与生活。
为了有效防止雷击侵害配电变压器，我们就必须弄清楚雷击的种类、特点以及侵害机理。
1 雷击及对配电网的损害1.1 雷击的形成雷击是一种瞬间脉冲放电，其形成主要是在强对流条件下，发生位置主要在云层与云层之间以及云层与大地之间。
雷击放电的一个主要特点就是重复放电，每次的脉冲个数平均在3～4个之间，其组成主要有预放电、主放电以及余辉放电。
在发生主放电的过程中，会有很大的雷电流产生，导致配电变压器发生损坏的根源就是这种雷电流。
1.2 雷击的特点与种类（1）瞬间放电，雷击整个放电的完成通常都在6µs以内；（2）雷击现象具有很大的冲击电流，其电流可达几万安培甚至几十万安培；（3）其产生的电压具有很高峰值，感应电压甚至可达亿伏左右；（4）雷击产生的电流具有很大的变化梯度，雷电流有极强的破坏力。
2 配电变压器雷害事故的原因雷击对配电变压器的损害主要是通过“正、逆变换”的过电压来实现的，而在这两种变换中损害最大的是逆变换过电压。
造成配电变压器雷害事故的原因主要有六个方面：（1）安装配电变压器时，没有科学、合理地选择安装位置；（2）没有对避雷器做交接试验便进行安装，当避雷器出现故障后检出的不及时；（3）没有按照相关规程来设计避雷器的接地引下线截面。
当出现雷击现象后极易造成烧断接地引下线，导致雷电流无法顺利向大地泄入；（4）配电变压器避雷设备装设的不足，如在部分农村避雷器仅装置在变压器的高压侧，低压侧则不装设；（5）缺乏完善的防雷接地装置，如部分避雷器存在过长的引下线；（6）接地级存在过大的接地电阻值。
具体接地电阻阻值可按表1选取：3 配电变压器接线方式与受雷害的关系3.1 避雷器只装设在高压侧的接地方式避雷器只装设在配电变压器高压侧的防雷保护可分为两种：（1）对避雷器进行单独接地，这种接地方式可能损坏配电变压器的绝缘，存在很大的缺陷；（2）3点同时接地，这种方式具有既简单又经济的特点，适合应用在一些雷少的地区，如平原地区等，其具体分别如图1与图2所示：3.2 双侧都有避雷器装设的三点一地方式人们在长期的生产实践中发现雷击破坏了配电变压器的同时也会对一些电度表、电动机等一些低压设备形成破坏，由此可以推断低压线路上产生的雷击过电压与配电变压器遭受的雷击损坏也有一定关系，所以我们可通过把氧化锌避雷器装设在低压侧的方式来防止过电压在低压侧的出现，进而更完善地对高压侧进行保护。
2024年配电变压器雷击及预防(3篇)
2024年配电变压器雷击及预防引言：配电变压器作为电力系统中的重要设备，承担着将输送到变电站的高压电能降低到用户所需的低压电能的功能。
然而，由于其在运行过程中处于露天环境中，容易受到雷击的影响，从而导致压变故障和停电事故的发生。
因此，对于配电变压器雷击和预防问题的研究具有重要的理论和实际意义。
一、配电变压器雷击原因分析1.1 气象因素雷电是一种自然现象，其产生与大气的电荷分布、电势差和空间结构有关。
当大气电荷分布不均匀时，会形成局部电荷积聚区，从而产生雷击。
而各地的气象条件不同，对雷电的发生也会有影响。
1.2 变压器结构和位置配电变压器通常是处于露天环境中的，其结构和位置会对雷电的影响造成一定的影响。
例如，在长杆式变压器中，杆塔及其附近的构筑物是雷击的容易目标。
而在箱式变压器中，箱体本身还具有一定的防雷功能。
二、配电变压器雷击后果分析2.1 压变损坏雷电的高电流通过配电变压器，会引起其内部设备的损坏，如绕组短路、线圈烧毁等，造成压变的无法工作。
2.2 系统停电配电变压器的故障会导致电力系统的局部或整体停电。
一旦发生停电，用户的日常生活和工业生产都会受到影响，给社会带来很大的损失。
三、配电变压器雷击预防措施3.1 防雷装置在配电变压器周围设置合适的避雷设施，例如接闪器、耐雷线等，能够引导雷电流从地面引流，减小雷击对变压器的影响。
3.2 地理位置选择选择合适的地理位置来安装配电变压器也是预防雷击的重要因素。
避免安装在雷电活跃区域或者高度地带，尽量选择平坦地区。
3.3 变压器外壳设计设计并制造适合的变压器外壳，使其能够防止雷电直接打击变压器设备。
例如，一些箱式变压器在外壳上设有防雷针，能够吸收和分散雷击带来的电荷。
3.4 维护保养定期对配电变压器进行检查和维护保养，及时更换老化和损坏的部件，确保其正常运行状态。
特别是对于外壳和避雷装置的检查，要保证其完好无损。
四、配电变压器雷击事故处理4.1 维修处理一旦发生雷击事故，及时采取维修措施，更换受损的部件，并进行系统的检修，确保变压器能够正常运行。
变压器防雷安全措施
变压器防雷安全措施变压器是电力系统中的重要设备，用于将电能从一级电压转换到另一级电压。
在使用过程中，变压器需要采取防雷安全措施来保护设备和人员的安全。
本文将介绍一些常用的变压器防雷安全措施。
1.安装避雷针避雷针是常见的防雷设备，可以将雷电释放到大气中，避免对变压器产生危害。
安装避雷针时应遵循相关标准并严格按照施工要求进行安装。
同时，避雷针需要定期检查和维护，确保其有效性。
2.安装避雷网避雷网是一种金属网状结构，用于分散和引导雷电，减少对设备的冲击。
在安装避雷网时，应根据变压器的尺寸和周围环境进行合理布置，将其安装在变压器周围的高地上，以确保最大限度地保护变压器免受雷电侵害。
3.接地系统接地系统是防止雷击的重要组成部分。
变压器应根据相关规范要求建立良好的接地系统，包括变压器本身的接地和周围环境的接地。
接地系统可以将由雷电引起的电流分散到大地中，保护变压器设备和附近的人员。
4.安装避雷器避雷器是一种用于保护电气设备免受雷击的器件。
变压器应安装适当的避雷器，用于吸收和分散由雷电产生的过电压，以防止过电压对变压器产生损害。
5.定期检测和维护定期检测和维护是保证变压器防雷安全措施有效性的重要手段。
定期检查变压器的防雷设备是否完好，并对其进行维护和修复。
同时，定期检测变压器的接地系统是否正常运作，并进行必要的维护。
6.加装避雷装置对于特殊环境下的变压器，如高山、高原等易受雷击的地区，可以考虑加装避雷闪光装置。
这些装置可以通过放电来吸引雷电，并将其分散到大气中，减少对变压器的影响。
7.定期培训和宣传定期培训和宣传对于提高人员对防雷安全措施的认识和理解非常重要。
培训内容可以包括防雷知识、防雷设备的使用和维护等。
同时，应加强对防雷设备的宣传，让人们了解其重要性，并予以合理使用。
综上所述，变压器防雷安全措施是确保变压器设备和人员安全的重要措施。
通过安装避雷针、避雷网、避雷器等设备，并确保良好的接地系统，进行定期检测和维护，加装避雷装置，以及进行培训和宣传等措施，可以有效地防止雷击对变压器产生的危害。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变压器防雷安全措施集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-
变压器防雷安全措施1进行全面的高压瞬态等电位连接
对变压器常态非等电位部位全部实现高压瞬态等电位连接，包括在变压器高压侧和低压侧分别安装高压、低压避雷器各3只，所有避雷器与变压器壳、中性线和其它金属支撑件共同接地。
这样连接处理之后，当遭到雷击时，变压器所有金属部位电位瞬时同升同降，其相互间在理论上没有雷电流流动，因而变压器不会被雷电损坏。
实际上，用高压、低压避雷器实施了高压瞬态等电位连接后的变压器，在遇到雷击时，所接部位之间因避雷器的启动时刻和启动电压存在差别，再加上连接导体阻抗的存在，其所形成的高压瞬态等电位也只是相对的。
不过，其电位差非常小，不至于构成对变压器造成损坏或严重损坏。
目前，在变压器的高压侧和低压侧安装避雷器以达到全面的高压瞬态等电位连接，是保证变压器防雷安全最简单、最有效的方法。
2高压架空线路防雷措施
变压器高压架空线路可采用的防雷措施主要有：在野外沿高压线全线架设避雷线，或架空转埋地15m以上接入变压器均可使侵入变压器高压侧的雷电波强度大大降低。
3低压架空线防雷措施
低压架空线一般架设在10kv高压线下，不易受到直接雷击，但是单独在野外架设的低压线也易受到直接雷击。
当前，单独架设的低压架空线都是四线平行架设，均无避雷线。
低压架空线防雷措施主要有：将低压线上中性线架设于电杆顶端上作避雷接闪线，多杆重复接地；三条相线在其下横担上平行，架设处在中线的防雷保护空间之内，避免或减少低压相线受到闪击，保护变压器和终端用户设施。
4设置良好的接地线
变压器接地并不能确保变压器无雷击之虑，但良好的接地可降低变压器（或中性线）上雷电高地电位，减轻高地电反击强度。
变压器良好接地可泄放更多雷电流，避免或减轻雷电流对低压终端用户的危害。
要改良变压器接地性能，除尽可能降低接地工频电阻值外，还要尽量用短、直、粗的接地线以降低线感。
