孔板流量计管道安装前的检查 孔板流量计常见问题解决方法

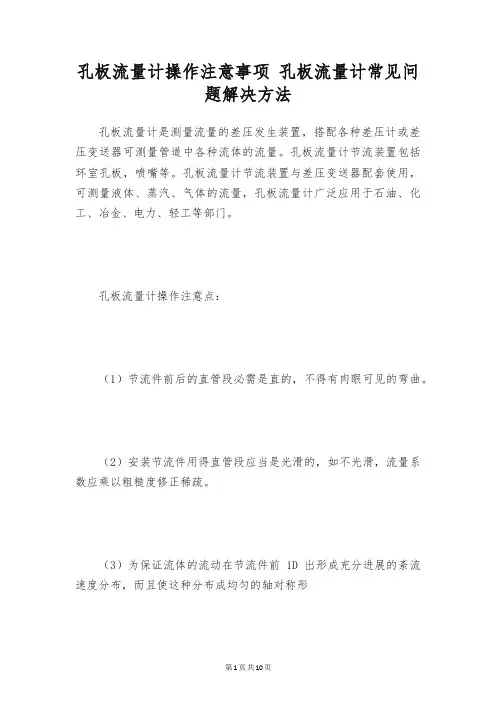

孔板流量计操作注意事项 孔板流量计常见问题解决方法
孔板流量计操作注意事项孔板流量计常见问题解决方法孔板流量计是测量流量的差压发生装置，搭配各种差压计或差压变送器可测量管道中各种流体的流量。
孔板流量计节流装置包括环室孔板，喷嘴等。
孔板流量计节流装置与差压变送器配套使用，可测量液体、蒸汽、气体的流量，孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门。
孔板流量计操作注意点：（1）节流件前后的直管段必需是直的，不得有肉眼可见的弯曲。
（2）安装节流件用得直管段应当是光滑的，如不光滑，流量系数应乘以粗糙度修正稀疏。
（3）为保证流体的流动在节流件前1D出形成充分进展的紊流速度分布，而且使这种分布成均匀的轴对称形1、每一路的使用1.1安装就位后，应确保全部的切屑和残渣均已清除，系统已经吹洗、试压、气流进入并升压至流量计入口阀。
1.2打开孔板流量计上游旁通小球阀1.3缓慢打开孔板流量计上游旁通小截止阀，气体缓慢充入直到孔板流量计下游电动强制密封球阀前。
注意：压力猛烈震荡或过快的高速加压会损坏孔板流量计。
为了保护气体孔板流量计，加到孔板流量计上的压力上升不能超过35kPa/s。
如现场不能测量压力变化，则监视孔板流量计流量不能超限。
1.4关闭旁通小球阀和截止阀。
1.5转动手轮打开入口强制密封阀。
1.6缓慢打开孔板流量计下游电动强制密封球阀（至少持续1分钟），**使用电动执行机构上的手动开关，确定要当心，不要使孔板流量计超速运转。
1.7按1.2—1.6步骤操作，整个系统充压完毕，天然气开始被计量。
2、在线比对气体孔板流量计（工作路和主路进行比对）2.1确保主路的入口和出口阀门是关闭的。
2.2依照“1每一路的使用”中的步骤 1.2,1.3,1.4,给主路充压。
2.3关闭工作路出口电动强制密封球阀，缓慢打开比对管路的强制密封球阀，缓慢打开主路出口电动强制密封球阀。
2.4气体依次通过工作路和主路。
两台孔板流量计可以相互比对，来检查是否有大的偏差。
2.5当比对结束后，关闭比对管路上和主路上的两个强制密封球阀，打开工作管路的出口球阀。

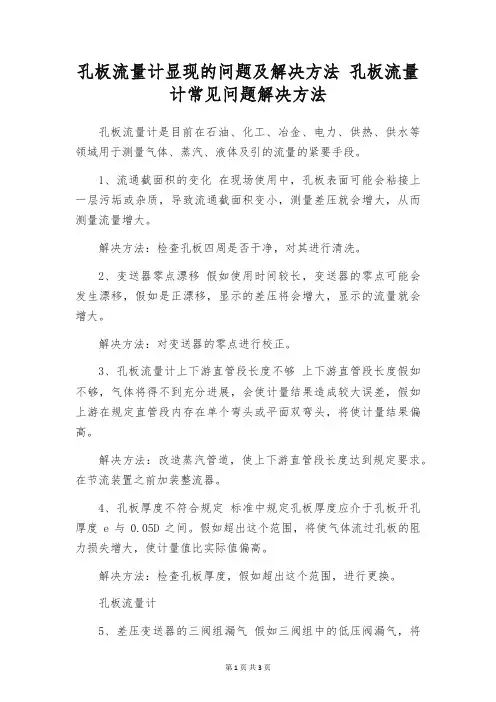

孔板流量计显现的问题及解决方法 孔板流量计常见问题解决方法
孔板流量计显现的问题及解决方法孔板流量计常见问题解决方法孔板流量计是目前在石油、化工、冶金、电力、供热、供水等领域用于测量气体、蒸汽、液体及引的流量的紧要手段。
1、流通截面积的变化在现场使用中，孔板表面可能会粘接上一层污垢或杂质，导致流通截面积变小，测量差压就会增大，从而测量流量增大。
解决方法：检查孔板四周是否干净，对其进行清洗。
2、变送器零点漂移假如使用时间较长，变送器的零点可能会发生漂移，假如是正漂移，显示的差压将会增大，显示的流量就会增大。
解决方法：对变送器的零点进行校正。
3、孔板流量计上下游直管段长度不够上下游直管段长度假如不够，气体将得不到充分进展，会使计量结果造成较大误差，假如上游在规定直管段内存在单个弯头或平面双弯头，将使计量结果偏高。
解决方法：改造蒸汽管道，使上下游直管段长度达到规定要求。
在节流装置之前加装整流器。
4、孔板厚度不符合规定标准中规定孔板厚度应介于孔板开孔厚度e与0.05D之间。
假如超出这个范围，将使气体流过孔板的阻力损失增大，使计量值比实际值偏高。
解决方法：检查孔板厚度，假如超出这个范围，进行更换。
孔板流量计5、差压变送器的三阀组漏气假如三阀组中的低压阀漏气，将会导致测量差压增大，测量结果就会增大。
解决方法：假如三阀组中的低压阀门漏气，将该阀门进行紧固，必要时进行更换。
6、隔离液液位高度不等引压管中从冷凝罐到差压变送器中的液位是为了将高温介质与差压变送器隔开，保护差压变送器。
假如低压测液位高度高于高压测液位高度，将导致测量差压增大，测量流量就会增大。
解决方法：检查高处与低处侧冷凝罐的高度是否一致，假如不一致，进行校正。
检查冷凝罐的高度是否高于蒸汽管道，假如低于管道，将冷凝罐的高度抬高。
孔板流量计的管道积水解决方法孔板流量计就是流体经过管道上的孔板节流装置时，会在其前后形成差压，差压的大小与流体流过的流量有关，按此原理测量出差压后通过流量积算仪可以显示出流量。
从上述可以看出假如管道中有积水，势必会影响测量的结果，有测量误差，所以要避开这种措施，确定要找到解决的方法。
孔板流量计常见故障及处理方法
孔板流量计常见故障及处理方法孔板流量计是一种广泛应用于工业生产中的流量计，它通过在管道中设置孔板来产生压差，在一定条件下能准确地计算流量。
然而，孔板流量计在长期使用过程中也会遇到一些故障，下面就来介绍一下孔板流量计的常见故障及处理方法。
1、孔板堵塞孔板堵塞会导致压差不准确，从而影响计量的准确性。
造成孔板堵塞的原因一般有两种，一种是物料沉淀在孔板的孔道上，另一种是气体或者液体中悬浮着可溶解或者难溶解的固态颗粒。
处理方法：当发现孔板堵塞时，需要及时清洗孔板，以达到恢复正常测量的目的。
首先可以用洗涤液进行清洗，可以使用专门的清洗机器或者手动清洗，重点清洗孔板的内部和外部孔道，清洗后用清水进行彻底冲洗，保证清洗干净。
2、管道振动管道振动是孔板流量计使用中出现的另一种常见故障，一般表现为流量测量值出现波动。
处理方法：当出现管道振动时，首先需要确认管道振动的原因。
如果管道振动是由安装不当导致的，那么就需要重新安装；如果管道振动是由管道在输送物料时产生的，那么可以考虑将管道加固以消除振动;同时还可以考虑加装减震装置或者在管道上装置减震材料来消除振动。
3、气泡或者液滴当管道中有气泡或者液滴存在时，会导致孔板流量计的测量不准确，甚至出现大的误差。
处理方法：如果是由于管道中气泡的存在导致测量不准确，可以考虑在管道中加装除气器或者在孔板前方加装气泡阀门。
如果是由于管道中液滴的存在导致测量不准确，可以考虑在液滴生成的地方加装排水管道或者排水的装置。
4、液体凝固当液体中的温度过低时，会出现产生凝固现象，这时会给孔板流量计带来很大的影响。
处理方法：为了防止凝固现象的产生，需要在管道上加装绝热材料以保持温度，除此之外，还可以考虑在管道的下游加装加热装置，使得液体的温度保持在一定的范围内。
5、压力损失过大当孔板流量计的压力损失超过一定范围时，会导致流量计的测量不准确。
处理方法：如果孔板流量计的压力损失过大，可以考虑对管道进行改造，优化管道结构，使得压力损失尽量减少。
孔板流量计安装不当会导致测量误差
孔板流量计安装不当会导致测量误差孔板流量计是一种广泛应用于工业领域中的流量测量仪器，它具有成本低，结构简单易维护等优点。
同时，孔板流量计能够通过测量压差来计算出流量大小，具有测量稳定性好等特点。
但是，孔板流量计的测量精度与安装方式密切相关。
如果孔板流量计安装不当，会导致测量误差的问题。
本文将详细介绍孔板流量计安装不当会导致的测量误差及其解决方法。
孔板流量计简介孔板流量计是一种D型管道测量仪器，由截面狭小的孔板和法兰等部件组成。
在使用过程中，将孔板放置于D型管道的一端，流体在孔板前面形成高速流动，而在孔板后面形成低速区域。
由于孔板前后沿用D型管道，因此在高速区域形成了一个压缩区域，而在低速区域形成了一个扩张区域。
这样，能够形成一个差压，利用差压传感器来测量压差，从而计算出流量大小。
孔板流量计具有结构简单，成本低，准确度高等特点，常被应用于各种场合中。
然而，孔板流量计的安装方式直接影响了其测量的精度。
孔板流量计安装不当导致的测量误差安装位置不当孔板流量计的安装位置若不当，则会引起偏差。
孔板流量计要求必须在一段直管道上使用,并且直管道的长度必须满足要求。
如果管道弯曲或弯头比较多，那么就可能形成涡流，从而导致压差测量的不稳定性。
因此孔板流量计的安装位置要求必须符合规定，例如管道段长度在30D以内，安装点处不能有弯头或者死角等。
安装方向不当孔板流量计的安装方向也会对其测量精度产生影响。
孔板流量计的方向，是从法兰的下侧进入，出口在法兰的上侧。
如果孔板流量计的方向安装错误，则会引起流体的脉动，从而影响到差压传感器的精度。
正确的安装方向应该按照孔板流量计的使用说明进行。
安装距离不当孔板流量计的安装距离也是影响其测量精度的重要因素。
孔板流量计在安装过程中，需要保证前后方向离管道的壁面距离符合规定。
因为如果前后方向与管道壁面的距离不够，则会造成流体流向异常，从而影响到仪器的测量精度。
孔板流量计测量误差的解决方法安装位置方面如果孔板流量计的安装位置不当，那么需要更改孔板流量计的安装位置，符合孔板流量计的使用要求。

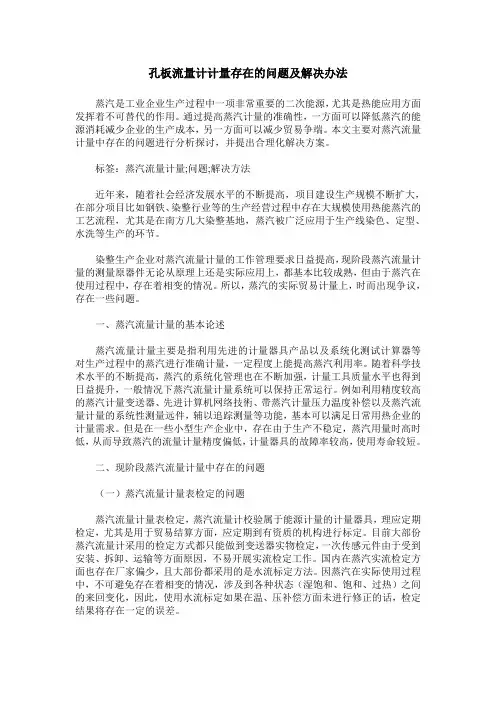

孔板流量计计量存在的问题及解决办法
孔板流量计计量存在的问题及解决办法蒸汽是工业企业生产过程中一项非常重要的二次能源，尤其是热能应用方面发挥着不可替代的作用。
通过提高蒸汽计量的准确性，一方面可以降低蒸汽的能源消耗减少企业的生产成本，另一方面可以减少贸易争端。
本文主要对蒸汽流量计量中存在的问题进行分析探讨，并提出合理化解决方案。
标签：蒸汽流量计量;问题;解决方法近年来，随着社会经济发展水平的不断提高，项目建设生产规模不断扩大，在部分项目比如钢铁、染整行业等的生产经营过程中存在大规模使用热能蒸汽的工艺流程，尤其是在南方几大染整基地，蒸汽被广泛应用于生产线染色、定型、水洗等生产的环节。
染整生产企业对蒸汽流量计量的工作管理要求日益提高，现阶段蒸汽流量计量的测量原器件无论从原理上还是实际应用上，都基本比较成熟，但由于蒸汽在使用过程中，存在着相变的情况。
所以，蒸汽的实际贸易计量上，时而出现争议，存在一些问题。
一、蒸汽流量计量的基本论述蒸汽流量计量主要是指利用先进的计量器具产品以及系统化测试计算器等对生产过程中的蒸汽进行准确计量，一定程度上能提高蒸汽利用率。
随着科学技术水平的不断提高，蒸汽的系统化管理也在不断加强，计量工具质量水平也得到日益提升，一般情况下蒸汽流量计量系统可以保持正常运行。
例如利用精度较高的蒸汽计量变送器、先进计算机网络技術、带蒸汽计量压力温度补偿以及蒸汽流量计量的系统性测量远件，辅以追踪测量等功能，基本可以满足日常用热企业的计量需求。
但是在一些小型生产企业中，存在由于生产不稳定，蒸汽用量时高时低，从而导致蒸汽的流量计量精度偏低，计量器具的故障率较高，使用寿命较短。
二、现阶段蒸汽流量计量中存在的问题（一）蒸汽流量计量表检定的问题蒸汽流量计量表检定，蒸汽流量计校验属于能源计量的计量器具，理应定期检定，尤其是用于贸易结算方面，应定期到有资质的机构进行标定。
目前大部份蒸汽流量计采用的检定方式都只能做到变送器实物检定，一次传感元件由于受到安装、拆卸、运输等方面原因，不易开展实流检定工作。

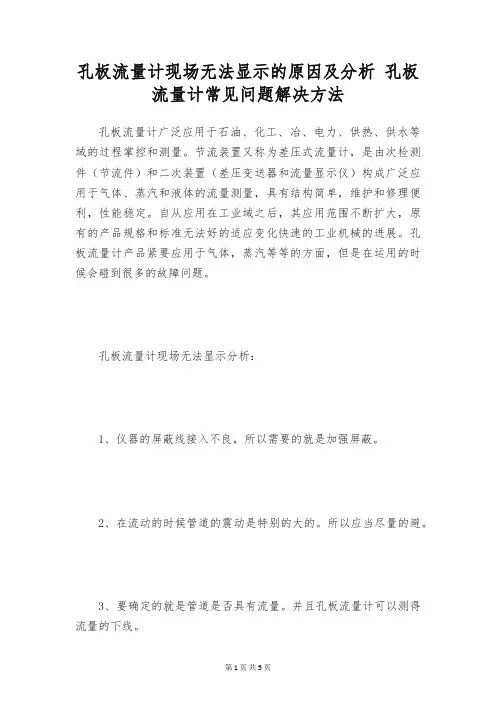

孔板流量计现场无法显示的原因及分析 孔板流量计常见问题解决方法
孔板流量计现场无法显示的原因及分析孔板流量计常见问题解决方法孔板流量计广泛应用于石油、化工、冶、电力、供热、供水等域的过程掌控和测量。
节流装置又称为差压式流量计，是由次检测件（节流件）和二次装置（差压变送器和流量显示仪）构成广泛应用于气体、蒸汽和液体的流量测量，具有结构简单，维护和修理便利，性能稳定。
自从应用在工业域之后，其应用范围不断扩大，原有的产品规格和标准无法好的适应变化快速的工业机械的进展。
孔板流量计产品紧要应用于气体，蒸汽等等的方面，但是在运用的时候会碰到很多的故障问题。
孔板流量计现场无法显示分析：1、仪器的屏蔽线接入不良，所以需要的就是加强屏蔽。
2、在流动的时候管道的震动是特别的大的。
所以应当尽量的避。
3、要确定的就是管道是否具有流量。
并且孔板流量计可以测得流量的下线。
4、看下孔板流量计的长度够不够等等。
所以在用户使用的时候孔板流量计不显示的话需要注意下这些问题。
提高标准孔板流量计精准度的措施为了提高标准孔板流量计的精准度 ,可实行以下措施：1、标准孔板节流装置的制造与安装利用标准孔板流量计测量天然气流量必需严格依照 SY/T6143 2023标准规定的各项技术指标 ,对标准孔板节流装置进行设计、加工制造、检验、安装和使用。
特别是孔板直角入口边缘尖子度和测量管内壁粗糙度的加工和检验；孔板前后直管段长度的保证 ,直管段圆度、台阶以及孔板与测量管同轴度的保证。
另外 ,开发统一的标准孔板流量计的设计软件 ,可提高节流装置设计和仪表选型的技术水平。
2、接受可换孔板装置与定值节流装置可换孔板节流装置是一种新型节流装置 ,节流元件地安装在固定的座体内（座体通过法兰与管道连接）,在不拆动管道或不停止流体输送的情况下 ,可便利地提升孔板 ,进行检查、清洗或更换 ,从而保证了计量精准度。
接受液压升降的装置 ,孔板提升快捷 ,特别适用于大口径孔板。
这种节流装置还配有清洗室和清洗机构 ,为解决污垢介质 ,特别是单井天然气的精准计量供应了有效手段。
差压式孔板流量计容易出现的问题及解决方法精编版
差压式孔板流量计容易出现的问题及解决方法公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]差压式容易出现的问题及解决方法摘要：本文主要针对差压式（孔板）流量计的“空跳”现象以及采用差压式流量仪表计量时的一些不正常现象监管方法及防止对策。
关键词：差压式流量计空跳现象监管方法防止对策差压式（孔板）流量计因其设计规范，简单牢固，一致性好，不需实流标定诸多优点被广泛应用于贸易结算，但在实际使用过程中，经常会出现一此问题，比如“空跳”、多计、少计及导压管高度修正等问题，使供、用双方蒙受不必要的损失，下面就对产生这些问题的原因进行实例分析并提出解决办法。
一、差压式流量计是以伯努利方程和流动连续性方程为依据，当流体流经节流件（或传感器）时，在其两侧产生差压，而这一差压与流量的平方成正比。
将差压变送器与流量显示仪表配合起来检查零位输出，如果零位存在偏差，则可能的原因如下。
（一）差压变送器静压误差。
根据 JJG640-1994差压式流量计检定规程规定：单向静压试验：在正压室加入公称压力，保持 5min后撤压，待 10min后，测量基本误差和回程误差，然后用同样方法对负压进行同样试验；双向静压试验：在正、负压室同时加 25%的公称压力，待稳定后测量输出下限值的变化量，然后将压力上升到公称压力作同样的试验。
在实际工作中，经常采用加工作静压，这种方法在产品经常推荐采用。
具体操作方法是：在检定完毕后，先开平衡阀，再开正压阀，送正负压室工作压力，通过调整零点克服静压影响。
例：某蒸汽用户，现场安装条件符合要求，但是其总阀门在节流装置以前。
在差压变送器检定完毕后，先开平衡阀，再开正压阀，送正负压室工作压力，此时差压变送器零点为，调差压变送器零点上移至检定时数值为，完毕后，将差压变送器投入运行。
当用户停汽一段时间后，流量积算仪走字。
其解决方法有以下几种：1.条件具备者尽可能采用规程上规定的静压值进行静压试验。
孔板流量计的安装注意事项
孔板流量计的安装注意事项一、常见孔板流量计安装错误1.孔板前后直管段不符合要求孔板前后直管段的作用就是为了保证管道内流体的流动稳定，但由于工艺管道上常有拐弯、分叉、汇合等阻力件出现，使流体稳定变为扰动，从而导致测量误差。
消除方法是按照前后管道要求，合理设计节流装置的安装位置。
2.孔板上下游面受损或孔板法兰垫片凸出管道内在运输孔板或施工人员安装孔板过程中，容易造成上下游面受损或法兰垫片凸出管道内，从而导致测量误差。
消除方法是提高施工人员的技术素质和责任心。
施工人员在安装孔板前应仔细检查孔板片，若发现孔板上下游面受损，应及时更换；在安装孔板过程中应避免损坏孔板片；安装法兰垫片时，要使法兰垫片中心线和管道中心线一致。
3.孔板上下游面反装安装前，应正确辨认管道内介质流向及孔板方向，否则将导致测量值偏低。
这是因为施工人员的粗心所致，消除方法就是在安装孔板时，使孔板上标有“+”的面处在流向的上游侧。
4、不同孔板装错位置这种情况一般在试车阶段特别容易出现。
在试车阶段，各工艺管道需要多次吹扫，频繁拆装孔板。
若孔板尺寸一样，稍不注意就会出现差错，调换孔板即可恢复正常。
由此可见为了让仪表发挥最大功能和作用，正确选型是首要条件，正确安装是决定性因素。
二、孔板流量计安装前注意事项1.仪表安装前，工艺管道应进行吹扫，防止管道中滞留的铁磁性物质附着在仪表里，影响仪表的性能，甚至会损坏仪表。
如果不可避免，应在仪表的入口安装磁过滤器。
仪表本身不参加投产前的气扫，以免损坏仪表。
2.仪表在安装到工艺管道之前，应检查其有无损坏。
3.仪表的安装形式分为垂直安装和水平安装，如果是垂直安装形式，应保证仪表的中心垂线与铅垂线夹角小于2°；如果是水平安装，应保证仪表的水平中心线与水平线夹角小于2°。
4.仪表的上下游管道应与仪表的口径相同，连接法兰或螺纹应与仪表的法兰和螺纹匹配，仪表上游直管段长度应保证至少是仪表公称口径的5倍，下游直管段长度大于等于250mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
孔板流量计管道安装前的检查孔板流量计常
见问题解决方法
一、孔板流量计在安装时对管道的要求：1．孔板流量计安装时应配有一段测量管,至少保持前10DN、后5DN的等径直管段，以提高测量精度。
2．引压管路的内径与
一、孔板流量计在安装时对管道的要求：
1．孔板流量计安装时应配有一段测量管,至少保持前10DN、后5DN的等径直管段，以提高测量精度。
2．引压管路的内径与管路长度和介质脏污程度有关，通常在45米以内用内径为8—12mm的管子。
3．在孔板流量计前后若需安装阀门，可以选闸阀且在运行中全开；调整阀则应在下游5DN之后的管路中。
4．引压管路应有坚固的支架托承，两根取压管路应尽可能相互靠近并阔别热源或震动源，测量水蒸汽流量时，应用保温材料一同包扎，必需时（如气温0℃以下）加伴热管防止结冰。
在测量脏污流量时，应附设隔离器或沉降器。
5．引压管路内必需始终保持单相流体状态。
被测流体是气体时，引压管路（包括差压计的压力腔）内全部是气相；被测流体是液体时，引压管路内全部是液相，确定不能有气泡。
为此应在引压管路的最低点装排水阀或在最高点装排气阀，在新装或检修差压变送器时时应特别注意。
6．测量液体流量时引压管水平段应在同一水平面内。
若是在垂直管道上安装节流件，引压短管之间相距确定的距离（垂线方向），这对差压变送器的零点有影响，应通过“零点迁移”来校正。
二、孔板流量计管道安装前的检查：
孔板流量计在安装前应认真核对标准孔板的编号、位号、规格是否与管道情况、流量范围等参数相符。
注意在取压口相近标有“+”的一端应与流体上游管段联接，标有“—”的一端应与流体下游管
段联接。
对于新设管道系统来说，必需先经过扫线后再安装标准孔板，以防止管内杂物堵塞或损伤标准孔板导致测量精准度下降。
标准孔板的中心线应当与管道中心线同轴。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：
等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
孔板流量计引起误差的原因
孔板流量计是将标准孔板与多参数差压变送器（或是差压变送器、温度变送器以及压力变送器）配套构成的高量程比差压流量装置，可以测量气体、蒸汽、液体以及天然气的流量，广泛用于石油、化工、冶金、电力、供热、供水等领域的过程掌控和测量。
孔板流量计偏离标准的原因在于本身的工作原理与结构特点，自身误差是制造时产生的，安装与使用误差则是在安装时或是长期使用中由于流体介质腐蚀、磨损、沾污等而造成的。
所以要严格按技术要求安装流量计量系统，除去安装误差。
孔板流量计本身引起的误差原因紧要有：
孔板入口直角锋利度、管径尺寸与计算不符、孔板厚度误羞、节流件附件产生台阶、偏心；
孔板上游端面平度、环室尺寸产生台阶、偏心；
取压位置；焊接、焊缝突出；
取压孔加工不规范或是堵塞；节流件不同轴度等等。
这些因素都有可能影响孔板流量计的重复性，重复性是由于仪表本身原理与制造质量而决议的，它在过程掌控应用中是紧要的指标。
而精准明确度除了取决于重复性外，还与量值标定系统有关。
在实际应用当中，孔板流量计优良的重复性被很多因素包括流体粘度、密度等变化所干扰，都会影响测量精度。
若仪表输出特性是非线性的，则这种影响更为突出。
