直线度的简易测量方法
直线度和直线运动精度的测量方法
周峰 21104031
认识直线度
• 限制实际直线对理想 直线变动量的一种形 状公差。 • 用于限制一个平面内 的直线形状偏差，限 制空间直线在某一方 向上的形状偏差，限 制空间直线在任一方 向上的形状偏差。
直线度测量原理与方法讨论
• 方法一：光隙法 将被测直线和测量基 线 (刀口尺、平尺)间 形成的光隙与标准光 隙相比较，直接评定 直线度误差值。此方 法属直接测量，适用 于磨削或研磨加工的 小平面及短圆柱 (锥) 面的直线度误差测量。
平尺 被测对象
平尺 f
• 标准光隙法的组成和比 较方法
标准光隙由量块、刀口尺和 平晶组成，使用时先将量块 研合在平晶上，使得平晶反 面观察不到干涉和衍射带为 止。光隙法操作方便，有较 强的测量精度，有经验的人 操作方便，该方法在车间和 计量室用得较多。右下图说 明接触面形状宽度对光隙法 测量的影响。
• 杠杆法：测量时,孔管在工作台上移动,测量元件感 知被测截面圆心位置的变化,并通过杠杆反映给千 分表进行读数。该方法属近似测量,每次测量的都 是某一轴向截面内的直线度,因此,测量轴线直线度 时要多次旋转孔管。其测量精度不高,测量设备笨 重。 • 校正望远镜测量法：测量时,在孔内安放与孔大小 相适应的测标,调整望远镜位置使其光轴通过首尾 两孔的测标,建立测量基准线。然后,移动孔内的测 标到相应位置,借助望远镜瞄准测标并测出孔心的 偏移量。其优点为:结构简单,操作方便,成本低廉, 应用范围广,瞄准精度高。该方法只能测量已加工 好的大孔。
将被测零件置于工作台的两个等高的顶尖支架上其中两个顶尖的一端固定另一端装有高精密的回转机构可带动工件绕其z轴转动伺服控制系统则通过控制步进电机的转角来实现对轴向进给装置的控制使测量工作台产生沿z轴方向的移动从而在被测工件的表面每隔一定的距离l选择m个与轴线垂直的等距离测量截面
直线度检测方法
直线度检测方法直线度检测方法引言:直线是我们日常生活中最基本的几何形状之一，对于许多领域来说，直线的准确性和度量是至关重要的。
无论是在制造业、建筑业还是科学研究领域，直线度的检测都是一个关键的步骤。
在本文中，我们将介绍一些常见的直线度检测方法，并探讨它们的原理、优缺点以及应用领域。
一、光学比较法光学比较法是直线度检测中最常用和传统的方法之一。
它基于将被测直线与一个标准直线进行比较来评估其直线度。
实施步骤：1. 准备一个光学比较仪器，例如投影仪或显微镜。
2. 将被测直线放在光学比较仪器下，并调整仪器以使标准直线尽可能与被测直线重合。
3. 观察直线之间的差异，通过目视比较或图像测量来评估直线度。
优点：- 相对简单且易于操作。
- 结果直观，可以看到直线的形状。
缺点：- 受到人眼观察和仪器精度的限制。
- 适用于对直线度要求不高的场景，对于高精度要求的检测可能不够准确。
应用领域：- 制造业中的零部件加工。
- 建筑工程中的基础测量。
二、激光干涉法激光干涉法是一种高精度的直线度检测方法，通过光的干涉原理来测量被测直线的直线度。
实施步骤：1. 使用一束激光来照射被测直线。
2. 被测直线上的反射光与参考平面上的反射光相干叠加，形成干涉条纹。
3. 根据干涉条纹的形态来评估被测直线的直线度。
优点：- 高精度，可以检测到微小的直线度误差。
- 结果数字化，可以进行精确的数据分析和处理。
缺点：- 设备较为复杂，需要专业操作和维护。
- 成本较高。
应用领域：- 科学研究中的光学实验。
- 高精度设备的制造和校准。
三、机械比较法机械比较法是一种基于机械测量原理的直线度检测方法，通过对被测直线的物理接触和移动来评估直线度。
实施步骤：1. 准备一个接触式比较仪器，例如游标卡尺或测微计。
2. 将应用压力的探针或测头沿着被测直线移动，并记录每个位置的测量值。
3. 通过对测量值进行分析和比较来评估直线度。
优点：- 相对简单且易于操作。
- 可以进行实时的测量和评估。

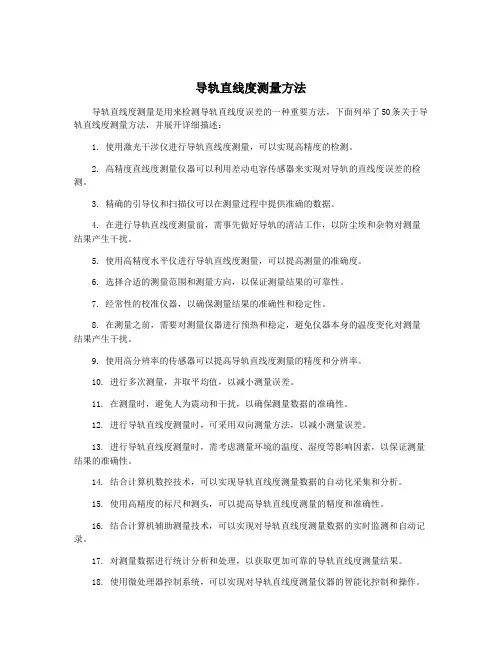

导轨直线度测量方法
导轨直线度测量方法导轨直线度测量是用来检测导轨直线度误差的一种重要方法，下面列举了50条关于导轨直线度测量方法，并展开详细描述：1. 使用激光干涉仪进行导轨直线度测量，可以实现高精度的检测。
2. 高精度直线度测量仪器可以利用差动电容传感器来实现对导轨的直线度误差的检测。
3. 精确的引导仪和扫描仪可以在测量过程中提供准确的数据。
4. 在进行导轨直线度测量前，需事先做好导轨的清洁工作，以防尘埃和杂物对测量结果产生干扰。
5. 使用高精度水平仪进行导轨直线度测量，可以提高测量的准确度。
6. 选择合适的测量范围和测量方向，以保证测量结果的可靠性。
7. 经常性的校准仪器，以确保测量结果的准确性和稳定性。
8. 在测量之前，需要对测量仪器进行预热和稳定，避免仪器本身的温度变化对测量结果产生干扰。
9. 使用高分辨率的传感器可以提高导轨直线度测量的精度和分辨率。
10. 进行多次测量，并取平均值，以减小测量误差。
11. 在测量时，避免人为震动和干扰，以确保测量数据的准确性。
12. 进行导轨直线度测量时，可采用双向测量方法，以减小测量误差。
13. 进行导轨直线度测量时，需考虑测量环境的温度、湿度等影响因素，以保证测量结果的准确性。
14. 结合计算机数控技术，可以实现导轨直线度测量数据的自动化采集和分析。
15. 使用高精度的标尺和测头，可以提高导轨直线度测量的精度和准确性。
16. 结合计算机辅助测量技术，可以实现对导轨直线度测量数据的实时监测和自动记录。
17. 对测量数据进行统计分析和处理，以获取更加可靠的导轨直线度测量结果。
18. 使用微处理器控制系统，可以实现对导轨直线度测量仪器的智能化控制和操作。
19. 运用数字信号处理技术，可以对导轨直线度测量数据进行滤波和去噪处理，提高数据的质量和精度。
20. 应根据厂家提供的测量方法和技术规范进行导轨直线度测量，以确保测量的准确性和可靠性。
21. 采用自动化测量机器人实现导轨直线度测量，可以提高测量效率和精度。
直线度测量
自准直仪测量直线度一、实验目的：1、了解自准直测量原理2、了解自准直仪的光路原理与测微原理，3、了解并掌握自准直仪测量直线度的方法及数据处理。
二、实验原理：1、自准直测量原理：十字线与其倒像之间将错开距离t为：t fα=⋅tan2t---称为偏离量当α很小时，=2t fα2、应用自准直测量原理，再加上测微机构而设计制造的计量仪器，被称之为自准直仪。
自准直仪的光路原理如下：1-光源；2-滤光片；3-分划板；4-立方直角棱镜；5、6-反射镜；7-物镜；8-体外反射镜；9-固定分划板；10-活动分划板；11-目镜；12-测微螺杆；13-测微鼓轮求偏离量t:当反射镜8严格垂直于光轴时，十字线成像在固定分划板9的正中央，目镜视场如若反射镜8对光轴有一微小倾角α ，则十字线像将产生偏离，偏离量t 由自准直原理可得仪器的f 物为400mm ，测微螺杆12的螺距和固定分划板9上刻线的分度间隔都是0.4mm ，即测微螺杆每转一圈，活动分划板10上的长刻线在固定分划板9的刻度上移动一格，其对应的反射镜的倾角α为：0.41224002000t f α===⨯物弧度 测微螺杆12同轴相连的测微鼓轮13上有100格圆周刻度，每格代表反射镜的倾角α为0.005/1000弧度。
三、实验步骤：仪器安装调试：将自准直仪安装在稳固可靠的位置，将反射镜装在桥板上，使桥板跨角处在分段的第1和第2点处。
接通电源，使目镜视场内获得均匀照明调节目镜视度，使测量者感觉目镜分划板成像清晰，调整手轮4、5（见自准直仪），至在目镜视场内出现刻线的自准直象，并使自准直的十字丝象与物镜分划板的十字丝接近重合（即主光轴与反射镜面垂直），在本实验中测量的是平板x 方向的直线度误差，故仅使得十字丝像的y 轴重合即可。
在读完第一次数后将桥板移到1、2段，依次读出读数。
在测量时，从第一点开始，测到第8点，然后返回测量。
每个点的取值为两次测量值的平均值。
四、实验数据记录及数据处理：准直仪测量直线度序号n 0 1 2 3 4 5 6 7 8 各点读数ai 0 0 +3 +5 +3 +5 +9 +8 -3 积累值∑=ni ai 0+3+8+11+16+25+33+30转移量ni ∑=ni ai 00 3.75 7.5 11.25 15 18.75 22.5 26.25 30各点直线度△hi （s ） 0 -3.75 -4.5 -3.25 -4 -2.75 2.5 6.75 0各点直线度△hi （ m ）0 -1.875 -2.25 -1.625 -2 -1.375 +1.25 +3.375 0导轨直线度误差f1+f2=∣+3.375∣+∣-2.25∣=5.625（ m ）tan 22t f f αα=≈⋅物物五、用作图法进行误差数据处理：在坐标图中，横坐标表示分段距离，纵坐标表示读数的累计值，将各坐标点连接，即可画出测得近似轮廓线，然后按最小条件，作一组平行直线包容该轮廓线，两平等直线间的纵坐标值，即为直线度误差。
直线度-形位公差之一
一)、直线度误差的测量和评定方法1、直线度——表示零件被测的线要素直不直的程度。
2、直线度公差：指实际被测直线对理想直线的允许变动量。
3、直线度公差带：包容实际直线且距离为最小的两平行直线（或平面）之间的距离ƒ或圆柱体的直径؃。
1）、给定平面内的直线度包容实际直线且距离为最小的两平行直线之间的距离ƒ。
2）、给定方向上的直线度误差当给定一个方向时，是包容实际直线且距离为最小的两平行平面之间的区域。
当给定相互垂直的两个方向时，是包容实际直线且距离为最小的两组平行平面之间的区域。
3）、任意方向上的直线度误差：包容实际直线且距离为最小的圆柱体的直径؃。
4、直线度误差的检测方法按照测量原理、测量器具及测量基准等可将直线度误差的检测方法分为四类：直接方法、间接方法、组合方法和量规检验法。
1）、直接方法：此类方法一般是首先确定一条测量基线，然后通过测量得到实际被测直线上的各点相对测量基线的偏差，再按规定进行数据处理得到直线度值。
（素线的测量）（1）、光隙法：将被测实际素线与其理想直线相比较来测量给定平面内直线度误差的测量方法。
是将刀口尺置于被测实际线上并使与被测线紧密接触，转动刀口尺使它的位置符合最小条件，然后观察刀口尺与被测线之间的最大光隙，此最大光隙即为直线度误差。
当光隙较大时，可用量块和塞尺测量其值，光隙较小时，可通过与标准光隙比较，估读出光隙量大小。
该方法适合于磨削或研磨加工的小平面及短园柱（锥）面的直线度误差的测量。
标准光隙：标准光隙由1级量块、0级刀口尺和1级平面平晶组成。
光隙尺寸的大小借助于光线通过狭缝时呈现的不同颜色来鉴别。
光隙 >2.5um时，光线呈白光：间隙在 1.25—1.17um时，呈红光：间隙约为0.8um时，呈蓝光；间隙<0.5um时，则不透光。
（2）、打表测量法、拉线基准法（测微法）：用指示表测量零件表面直线度，是一种与理想直线比较，测量给定平面内直线度误差的方法。
形位公差定义及检测方法
形位公差定义及检测方法一、直线度的定义及检测方法定义：直线度是指零件被测的线要素直不直的程度。
检测方法概述：㈠.将平尺（小零件可用刀口尺）与被测面直接接触并靠紧。
此时平尺与被测面之间的最大间隙即为该检测面的直线度误差。
一般公用检测器具-塞尺。
（图片）按此方法检测若干条素线，取其中最大误差值作为该件的直线度误差。
㈡.将被测件放在平台上，并靠紧方箱或直角尺（或者将被测件放置在等高V型铁上）。
用杠杆表在被测素线的全长范围内测量，同时记录检测数值，最大数值与最小数值之差即为该条素线直线度误差。
（简图）：按上述方法测量若干条素线，并计算，取其中最大的误差值，作为被测零部件的直线度误差。
㈢将被测零部件用千斤顶支起，利用杠杆表将被测素线的两端点调整到与平台平行，在被测素线的全长范围内测量，同时记录，读数，最大值与最小值之差即为该素线的直线度误差，按同样方法测量若干条素线，取其中最大的误差值作为该被测件的直线度误差。
㈣综合量规：综合量规的直径等于被测零件的实效尺寸，综合量规必须通过被测零件。
二、平面度定义及检验方法平面度是指零件被测表面的要素平不平得程度。
㈠将被测件用千斤顶支撑在平台上，调整被测表面最远的三点A,B,C，（利用杠杆表或高度尺）使其与平台平行，然后用测头在整个实际表面上进行测量，同时记录读数，其最大与最小读数之差，即为被测件平面度误差。
㈡用刀口尺（小型件）或平尺（较大型件）在整个被测平面上采用“米”字型或栅格型方法进行检测，用塞尺进行检验，取其塞尺最大值为该被测零件得平面度误差。
㈢环类垫圈类零件将被测件的被测面放在平台上，压紧，然后用塞尺检测多处，其塞入的最大值即为该件的平面度误差。
（或者将被测件的被测面用三块等高垫铁在平台上均分支撑，然后用杠杆表在被测面的多处进行检测，取其最大与最小读数的差作为该件的平面度误差。
三、圆度定义及测量方法定义：圆度是指具有圆柱面（包括圆锥面）的零件在同一横剖面内的实际轮廓不圆的程度。
直线度公差量规-概念解析以及定义
直线度公差量规-概述说明以及解释1.引言概述部分的内容可以如下所示：1.1 概述直线度公差量规是一种用于测量工件直线度公差的工具。
直线度公差是用来描述工件直线轴线与理想直线轴线之间的偏差程度的指标。
在实际的制造过程中，直线度公差的控制对于保证产品的质量和性能具有重要意义。
本文将介绍直线度公差的定义、重要性、测量方法以及应用领域。
首先，将阐述直线度公差的定义，包括其在工程制图中的含义和具体的测量标准。
其次，将探讨直线度公差在制造过程中的重要性，包括对于零件装配的影响以及对于产品的功能性能和可靠性的影响。
然后，将介绍直线度公差的测量方法，包括传统的测量工具和先进的光学测量方法，并对比其优缺点。
最后，将探讨直线度公差的应用领域，包括汽车制造、航空航天、电子设备等领域的工程应用，并举例说明直线度公差在不同领域中的具体应用案例。
通过本文的研究，读者将能够深入了解直线度公差的概念和测量方法，了解其在不同领域中的应用情况。
同时，本文也将讨论直线度公差研究的局限性和未来的发展方向，为相关领域的研究者和从业人员提供思路和启示。
总而言之，直线度公差量规在工程制造领域具有重要的地位和应用价值。
通过深入研究直线度公差的定义、重要性、测量方法和应用领域，可以为提高产品质量、提升制造技术水平以及推动相关领域的研究和发展作出贡献。
1.2 文章结构本文将按照以下结构展开对直线度公差量规的探讨：1) 引言：在这一部分，将对直线度公差量规的背景和意义进行概述，为读者提供对本文主题的基本了解。
2) 正文：本部分将分为四个小节来详细介绍直线度公差量规的定义、重要性、测量方法和应用领域。
具体包括：2.1 直线度公差的定义：将对直线度公差的概念进行解释，包括其基本原理和表达方式。
通过此部分的阅读，读者将对直线度公差有更加深入的理解。
2.2 直线度公差的重要性：在本节中，将从实际应用的角度探讨直线度公差在工业制造中的重要作用。
通过了解直线度公差的重要性，读者将认识到其在现代工程设计和生产中的价值。
直线度和平面度的测量
直线度和平面度的测量一、直线度的测量常用的测量方法有直尺法、准直法、重力法和直线法等；直尺法常用直尺、平尺等以光隙法和指示表法等进行测量。
它以石英直尺、平尺的测量面作为已知平面与被测直线比较，通过电学式长度传感器或测高仪或量表记录被测直线与基准的比较值来测量直线度光学自准直法用自准直仪测量。
将被测全长分成若干段,测出各段的倾斜角。
通过作图或计算求出直线度。
重力法利用液体自动保持水平或重物自动保持铅直的重力现象测量直线度。
常用的量仪是水平仪，也有利用液体的水平面作为测量面与被测面比较来测量直线度误差的。
直线法利用钢丝和激光束等测量直线度。
此外，还可以利用平晶、激光干涉仪及其直线度测量附件测量直线度误差，测量精确度很高。
..1、自准直原理简介：自准直仪将一个刻线的图像以平行光束（准直光）的形式投射到反射镜上，该反射镜将其光束反射回自准直仪。
这就是自准直图像。
如果反射镜与光轴垂直，则光束将反射回其自身。
如果反射镜倾斜一个角度α，则其反射光将以角度 2α反射回来。
根据反射光的倾斜程度，自准直图像会以更大或更小的角度发生位移。
通过测量自准直图像在X轴及Y轴上的位移可以测得反射镜的角度变化。
2、准直仪的应用（1）使用前的准备自准直仪放置一定要稳固可靠、位置合适，跟被测物尽量在一直线上；反射镜也应该尽量与被测直线垂直，反射面应保持清洁；选择合适的桥板，一般选择桥板的长度为200mm；当被测直线太长时可以增大桥板长度；反射镜在近距离时，先调整准直仪左右上下找到反射回来的分划板光斑；然后将反射镜往远处缓慢移动，分划板光斑肯定会左右上下移动，调节准直仪，尽量使光斑在中心。
当分划板图像模糊、淡化到将要看不清时，停止反射镜的移动，调节反射镜左右上下角度，使光斑清晰后，继续移动，直到到达被测直线最远端光斑清晰为止；（2）直线度的测量反射镜调整好后，开始直线度的测量了。
将反射镜移动到离准直仪最近端，读得准直仪的读数，并记录；再移动反射镜桥板的长度后，停下再读数再记录，直到反射镜到达最远端为止；例如记录数据为：15′30″，15′36″，15′40″，15′27″，15′24″.设第一个数据为0点，数据依次为：0″，6″，10″，-3″，-6″；记录的数据是角度需转化为距离；H=tgɑ*Lɑ=1″L=桥板长度桥板长度就定为200mm；H=tg(1/3600×π/180)*200=200π/648000=0.001数据依次为：0µm，6µm，10µm，-3µm，-6µm若桥板长度为400mm；则ɑ=1″时H=0.002数据依次为：0µm，12µm，20µm，-6µm，-12µm若桥板长度为100mm；则ɑ=1″时H=0.0005数据依次为：0µm，3µm，5µm，-1.5µm，-3µm即H=桥板长度/200*ɑ（ɑ单位为秒）（3）数据处理数据处理有1）图解法2）旋转法3）列表计算法4）解析法我公司现使用的是图解法，下面讲述图解法的详细运用以桥板200为例，数据为0µm，6µm，10µm，-3µm，-6µm；然后累加得：0µm，6µm，16µm，13µm，7µm以横坐标X表示测量间距，纵坐标表示量值。
