日本岛电SR90温控仪
FP93中文操作说明.pdf
日本岛电 FP93 可编程 PID 调节器中文操作说明FP93 是日本岛电公司高性能的 0.3 级可编程 PID 调节器，它功能完善，性能优良、设计细腻。
具有自由输入，四位超大高亮的字符显示，众多的状态指示。
可带 4 组曲线最大 40 段可编程，六组专家 PID 参数，更高级的区域 PID 算法。
带手动、停电和故障保护、模拟变送、通讯接口、两路时标输出，I/O 接口包括 4 组 DI 外部开关、3 路继电器和 4 路 OC 扩展门共 16 种和事件。
一．仪表的显示面板和功能键三．简单加热系统定值调节的快速入门设置例1．定值设置例：仪表选用 FP93-8P-90-N1000, K 型热偶 0.0～800.0℃输入,P型输出接固态继电器。
设定温度为600.0℃,EV1 上限绝对值报警值650.0℃,EV2 下限绝对值报警值550℃, EV2 的报警为上电抑制。
首先按面板 RUN/RST（运行/复位键），使仪表进入复位，面板 RUN 运行灯灭，确定键和窗口是不被锁定或被转移到外部操作，参照中文流程图设置：在[5-5]窗口,将传感器量程代码设定为:05(K 型热偶 0.0～800.0℃) 。
1)在[5-6]窗口,选择传感器量程的单位 C（0.0～800.0℃）。
2)在[5-12]窗口,将调节输出极性设为:rA 反作用（加热）。
3)在[5-13]窗口,将调节输出的时间比例周期设为:2 秒。
2)6 组调节输出限幅：每个 PID 号码都有对应的一组输出限幅参数，分别在[4-7] [4-8]窗口设定下限 O-L(0～99%)和上限 O-H(1～100%)。
例如: O-L设 20％和 O-H 设 80％,对应 0～10V 和 4～20mA 分别是 2～8V 和 7.2～16.8mA。
适用于限定阀门开度,避开如线性阀的非线性区,伺服动作范围、减小加热功率以及对特殊加热元件某升温段的功率限制等。
限幅虽能减小超调,如果因调节量不足将影响调节速度造成欠调(如长时间温度不能到达)。
岛电SR93中文说明书

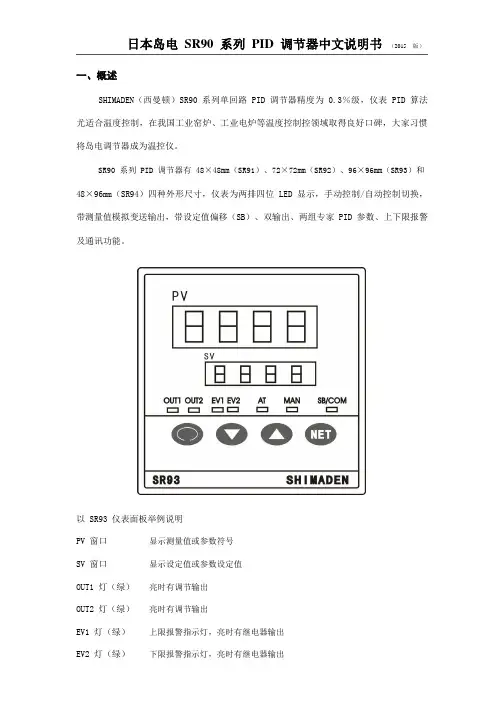

日本岛电SR90系列PID调节器中文说明书（2015版）一、概述SHIMADEN（西曼顿）SR90 系列单回路 PID 调节器精度为 0.3％级，仪表 PID 算法尤适合温度控制，在我国工业窑炉、工业电炉等温度控制控领域取得良好口碑，大家习惯将岛电调节器成为温控仪。
SR90 系列 PID 调节器有48×48mm（SR91）、72×72mm（SR92）、96×96mm（SR93）和48×96mm（SR94）四种外形尺寸，仪表为两排四位 LED 显示，手动控制/自动控制切换，带测量值模拟变送输出，带设定值偏移（SB）、双输出、两组专家 PID 参数、上下限报警及通讯功能。
以 SR93 仪表面板举例说明PV 窗口显示测量值或参数符号SV 窗口显示设定值或参数设定值OUT1 灯（绿）亮时有调节输出OUT2 灯（绿）亮时有调节输出EV1 灯（绿）上限报警指示灯，亮时有继电器输出EV2 灯（绿）下限报警指示灯，亮时有继电器输出日本岛电仪表技术服务中心.yunrun..日本岛电SR90系列PID调节器中文说明书（2015版）AT 灯（绿）闪烁时自整定MAN 灯（绿）闪烁时为手动状态SB/COM 灯（绿）闪烁时为 SB 或 COM 状态之一循环键选择各子窗口和 0、1 窗口群之间的切换增加键增加数字或修改字符参数减少键增加数字或修改字符参数确认键数字或参数修改后的确认二、SR90 系列 PID 调节器参数设置及代码SR90 系列 PID 调节器所有参数窗口可分为两个窗口群（0-×窗口群和 1-×窗口群）共60 个选件窗口，每个窗口可设置一个参数。
每个窗口采用了编号，例如传感器量程选择窗口[1-48]，表示 1 号窗口群的第 48 号窗口。
按增减键修改参数时，面板 SV 窗口的小数点闪动，按“ENT”键确认修改后，小数点灭。
（一）[0-×]窗口参数设置及操作SR90 系列 PID 调节器上电完成自检完成后自动进入显示状态（PV 显示测量值，SV 显示控制目标值），仪表测量显示状态就是[0-0]窗口。
岛电SR93调节器中文说明书

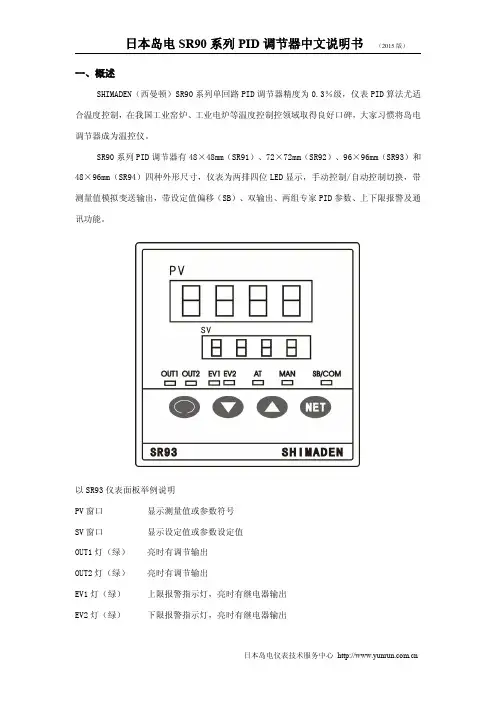

一、概述SHIMADEN（西曼顿）SR90系列单回路PID调节器精度为0.3％级，仪表PID算法尤适合温度控制，在我国工业窑炉、工业电炉等温度控制控领域取得良好口碑，大家习惯将岛电调节器成为温控仪。
SR90系列PID调节器有48×48mm（SR91）、72×72mm（SR92）、96×96mm（SR93）和48×96mm（SR94）四种外形尺寸，仪表为两排四位LED显示，手动控制/自动控制切换，带测量值模拟变送输出，带设定值偏移（SB）、双输出、两组专家PID参数、上下限报警及通讯功能。
以SR93仪表面板举例说明PV窗口显示测量值或参数符号SV窗口显示设定值或参数设定值OUT1灯（绿）亮时有调节输出OUT2灯（绿）亮时有调节输出EV1灯（绿）上限报警指示灯，亮时有继电器输出EV2灯（绿）下限报警指示灯，亮时有继电器输出AT灯（绿）闪烁时自整定MAN灯（绿）闪烁时为手动状态SB/COM灯（绿）闪烁时为SB或COM状态之一循环键选择各子窗口和0、1窗口群之间的切换增加键增加数字或修改字符参数减少键增加数字或修改字符参数确认键数字或参数修改后的确认二、SR90系列PID调节器参数设置及代码SR90系列PID调节器所有参数窗口可分为两个窗口群（0-×窗口群和1-×窗口群）共60个选件窗口，每个窗口可设置一个参数。
每个窗口采用了编号，例如传感器量程选择窗口[1-48]，表示1号窗口群的第48号窗口。
按增减键修改参数时，面板SV窗口的小数点闪动，按“ENT”键确认修改后，小数点灭。
（一）[0-×]窗口参数设置及操作SR90系列PID调节器上电完成自检完成后自动进入显示状态（PV显示测量值，SV显示控制目标值），仪表测量显示状态就是[0-0]窗口。
1、[0-0]窗口设定值SV（控制目标值）设定用增减键修改SV值，按“NET”键确认即完成控制目标值设定。
SR92
循环键：选择各子窗口和 0，1 窗口群间的转换。
增减键：增减数字大小和修改字符参数。
确认键：数字和参数修改后的确认。
三、 操作流程图说明 SR90 系列所有参数窗口可分为两个窗口群（0-X 窗口群和 1-X），子窗口和虚线表示的选件窗口共 60 个。每个窗口 采用了编号，例如传感器量程选择窗口[1-48]，表示第 1 窗口群的第 48 号窗口。按增减修改参数时，面板 SV 窗口的 小数点闪动，按 ENT 键确认修改后，小数点灭。 四、 入门的快速设置例（简单加热系统） 某加热系统，仪表选用 SR93-1P-N-90-1000000，K 型热偶 0.0~800.0ºC 输入，P 型输出接固态继电器。单设定值，设 定温度为 600.0ºC，EV1 上限绝对值报警值 650.0ºC，EV2 下限绝对值报警值 550ºC，报警为上电抑制。设置步骤如 下：
温度输入的设定：在[1-48]“RANG”窗口，按增/减键选择传感器类型和测量范围代码（参照流程图上的量程代码表）， 按确认键（ENT）确认。此外，可在[1-49]窗口选择温度测量的摄氏（ºC）或华氏（ºF）的单位。 注：铂电阻 Pt100 或 JPt100（旧国际 BA2）的标准区别。 直流输入的设定（可编显示量程）：在[1-52]窗口选择直流信号的小数点位置（DP）：XXXX、XXX.X、XX.XX、X.XXX； [1-50] [1-51]设置直流信号显示范围的上、下限值：-1999~5000，最大间隔 10~5000。由此定义了直流信号的工程单 位。例如：4~20mA 表示为 0~100.0 兆帕的压力量程。
四位超大红色 LED 和四位绿色 LED 1：测量值 PV 和设定值 SV 2：参数窗口 3：错误信息 七位指示灯 OUT1：（绿） OUT2：（绿）亮时有调节输出 EV1：（红） EV2：（红）亮时事件报警输出 AT：（绿）闪烁时自整定 MAN：（绿）闪烁时为手动状态 SB/COM：（绿）亮时为两者之一的状态

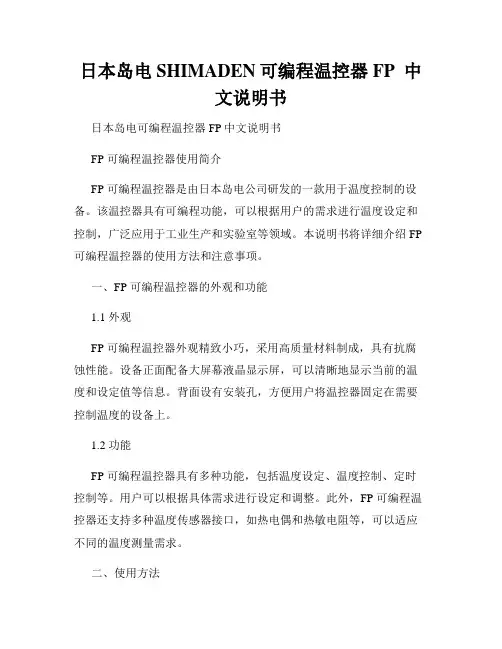

日本岛电SHIMADEN可编程温控器FP 中文说明书
日本岛电SHIMADEN可编程温控器FP 中文说明书日本岛电可编程温控器FP中文说明书FP 可编程温控器使用简介FP 可编程温控器是由日本岛电公司研发的一款用于温度控制的设备。
该温控器具有可编程功能，可以根据用户的需求进行温度设定和控制，广泛应用于工业生产和实验室等领域。
本说明书将详细介绍 FP 可编程温控器的使用方法和注意事项。
一、FP 可编程温控器的外观和功能1.1 外观FP 可编程温控器外观精致小巧，采用高质量材料制成，具有抗腐蚀性能。
设备正面配备大屏幕液晶显示屏，可以清晰地显示当前的温度和设定值等信息。
背面设有安装孔，方便用户将温控器固定在需要控制温度的设备上。
1.2 功能FP 可编程温控器具有多种功能，包括温度设定、温度控制、定时控制等。
用户可以根据具体需求进行设定和调整。
此外，FP 可编程温控器还支持多种温度传感器接口，如热电偶和热敏电阻等，可以适应不同的温度测量需求。
二、使用方法2.1 基本操作FP 可编程温控器的基本操作非常简单。
开机后，用户可以通过旋转控制按钮选择不同的菜单选项，然后通过按下按钮进行确认。
液晶显示屏会清晰展示当前的操作界面和相应的参数。
2.2 温度设定在温度设定菜单下，用户可以根据需要将温度设定为目标值。
通过旋转控制按钮，使光标移动到温度设定项上，然后按下按钮进行数值调整。
调整完成后，按下按钮确认设定值，并返回操作界面。
2.3 温度控制FP 可编程温控器支持多种温度控制模式，如比例控制、PID控制等。
在温度控制菜单下，用户可以选择合适的控制模式，并进行相应的参数设定。
设定完成后，温控器将会根据设定值进行温度控制。
2.4 定时控制通过定时控制功能，用户可以设定温度控制器在特定的时间段内执行不同的控制策略。
在定时控制菜单下，用户可以设置多个时间段和相应的控制参数。
这样，温控器就能按照设定的时间段进行温度控制，实现更加精细的控制要求。
三、注意事项3.1 请注意安装位置在安装 FP 可编程温控器时，请选择合适的安装位置，并确保设备固定牢固。
日本岛电SHIMADEN可编程温控器FP93中文说明书
日本岛电FP93可编程PID调节器中文操作说明FP93是日本岛电公司高性能的0.3级可编程PID调节器，它功能完善，性能优良、设计细腻。
具有自由输入，四位超大高亮的字符显示，众多的状态指示。
可带4组曲线最大40段可编程，六组专家PID参数，更高级的区域PID算法。
带手动、停电和故障保护、模拟变送、通讯接口、两路时标输出，I/O接口包括4组DI外部开关、3路继电器和4路OC扩展门共16种和事件。
一． 仪表的显示面板和功能键二．操作流程图说明FP93全部的子窗口和用虚线表示的选件子窗口共95个。
每个窗口采用了编号,例如传感器量程选择窗口[5-5],表示第5窗口群的第5数时，面板SV窗口的小数点闪动，按ENT键确认修改后，小数点灭。
三．简单加热系统定值调节的快速入门设置例1． 定值设置例：仪表选用FP93-8P-90-N1000, K型热偶0.0～800.0℃输入,P型输出接固态继电器。
设定温度为600.0℃,EV1上限绝对值报警值650.0℃,EV2下限绝对值报警值550℃, EV2的报警为上电抑制。
首先按面板RUN/RST（运行/复位键），使仪表进入复位，面板RUN运行灯灭，在[5-5]窗口,将传感器量程代码设定为:05(K型热偶0.0～800.0℃) 。
1)在[5-6]窗口,选择传感器量程的单位C（0.0～800.0℃） 。
2)在[5-12]窗口,将调节输出极性设为:rA 反作用（加热）。
3)在[5-13]窗口,将调节输出的时间比例周期设为:2秒。
4)在[3-1]窗口，设置为ON，定值方式。
5)在[3-2]或[0-0]窗口,按增、减键将SV值设为600.0℃,按ENT键确认。
6)在[5-19]窗口, 将EV1报警方式设为:上限绝对值(HA)。
7)在[5-22]窗口, 将EV2报警方式设为:下限绝对值(LA)。
8)根据要求，在[5-24]窗口,设置下限报警应具有上电抑制功能,设为:2。
10）在[3-4]窗口, 设EV1报警值:650.0℃;在[3-5]设EV2报警值:550.0℃。
日本岛电SR90系列仪表通讯指南
↓
┗━━━━━┛
┏━━━━━┓ 发送
┃发送全文件┃ ───────────＞ (接收)
┗━━━━━┛
↓
返回
┏━━━━━┓
(接收)
＜─────────── ┃返回全文件┃
┗━━━━━┛
4-3. 发送全文件和返回全文件的组成 4.3.1 通讯控制符的三种格式：1.STX_ETX_CR 2.STX_ETX_CRLF 3.@_:_CR
例：STX 0 1 1 R 0 1 0 0 9 EXT 1
D CR LF
(02H)+(30H)+(31H)+(31H)+(52H)+(30H)+(31H)+(30H)+(30H)+(39H)+（03H）=1E3H
BCC 校验结果 ⒀："1"=31H
⒁："D"=44H
3).XOR 块校验 例：STX 0 1 1 R 0 1 0 0 9 EXT 1
485 通讯示意图
│
││ 485
│
│
││ 通讯接口 │
│
│└──┬─┬──┘
│
│
│ │ 发送/接收双向数据总线
│
│
│ ├─────────┬─────────┐
│
│
││
│
│
│
│
├─┼───────┬─┼───────┐ │
│
│ ┌─┴─┴─┐
┌─┴─┴─┐
┌─┴─┴─┐ │
│ │ SR90-(1) │
第一数据项
第二数据项
……ห้องสมุดไป่ตู้…………
第 N 数据项
高位
日本岛电FP93调节器中文操作说明
日本岛电FP93可编程PID调节器中文操作说明FP93是日本岛电公司高性能的0.3级可编程PID调节器，它功能完善，性能优良、设计细腻。
具有自由输入，四位超大高亮的字符显示，众多的状态指示。
可带4组曲线最大40段可编程，六组专家PID参数，更高级的区域PID算法。
带手动、停电和故障保护、模拟变送、通讯接口、两路时标输出，I/O接口包括4组DI外部开关、3路继电器和4路OC扩展门共16种和事件。
日本岛电公司中国独家代理-北京希曼顿 责任编辑：毛海云 张军 02.10.1 一． 仪表的显示面板和功能键二．操作流程图说明FP93可分为六个窗口群,每个窗口群的第一个窗口用 星号代表，全部的子窗口和用虚线表示的选件子窗口共95个。
每个窗口采用了编号,例如传感器量程选择窗口[5-5],表示第5窗口群的第5号窗口。
进入子窗口，按增减fg键修改参数时，面板SV窗口的小数点闪动，按ENT键确认修改后，小数点灭。
三．简单加热系统定值调节的快速入门设置例1． 定值设置例：仪表选用FP93-1P-90-N1000, K型热偶0.0～800.0℃输入,P型输出接固态继电器。
设定温度为600.0℃,EV1上限绝对值报警值650.0℃,EV2下限绝对值报警值550℃, EV2的报警为上电抑制。
首先按面板RUN/RST（运行/复位键），使仪表进入复位，面板RUN运行灯灭，确定键和窗口是不被锁定或被转移到外部操作，参照中文流程图设置：在[5-5]窗口,将传感器量程代码设定为:05(K型热偶0.0～800.0℃) 。
1)在[5-6]窗口,选择传感器量程的单位C（0.0～800.0℃） 。
2)在[5-12]窗口,将调节输出极性设为:rA 反作用（加热）。
3)在[5-13]窗口,将调节输出的时间比例周期设为:2秒。
4)在[3-1]窗口，设置为ON，定值方式。
5)在[3-2]或[0-0]窗口,按增、减键将SV值设为600.0℃,按ENT键确认。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
日本岛电SR90 系列PID 调节器中文操作说明 SR90系列是在全面总结SR70、SR73A 及SR60基础上的高性能的单回路调节器。
0.3级精度、四种外形尺寸、四位超大LED 显示，带手动和模拟变送、设定值偏移（SB）、双输出及二组专家PID 参数、一组外部开关、两路报警和事件输出，以及通讯功能。
一．仪表的显示面板和功能键四位超大红色LED和四位绿色LED 1:测量值PV和设定值SV2:参数窗口3:错误信息七位指示灯OUT1:(绿)OUT2:(绿) 亮时有调节输出EV1:(红)EV2:(红)亮时事件报警输出AT:(绿)闪烁时自整定MAN:(绿)闪烁时为手动状态SB/COM:(绿) 亮时为两者之一的状态二．操作流程图说明SR90系列所有参数窗口可分为两个窗口群（0-X 窗口群和1-X）,子窗口和虚线表示的选件窗口共60个。
每个窗口采用了编号,例如传感器量程选择窗口[1-48],表示第1窗口群的第48号窗口。
按增减健修改参数时，面板SV 窗口的小数点闪动，按ENT 键确认修改后，小数点灭。
三．入门的快速设置例（简单加热系统）某加热系统,仪表选用SR93-1P-N-90-1000000, K 型热偶0.0～800.0℃输入,P 型输出接固态继电器。
单设定值,设定温度为600.0℃,EV1上限绝对值报警值650.0℃,EV2下限绝对值报警值550℃, 报警为上电抑制。
设置步骤如下:1)在[1-48]窗口,将传感器量程代码设定为:05(K 型热偶0.0～800.0℃) 。
2)在[1-49]窗口,选择传感器量程的单位C（0.0～800.0℃) 。
3)在[1-42]窗口,将调节输出极性设为:rA 反作用（加热）。
4)在[1-10] 窗口,将调节输出的时间比例周期设为:2秒。
5)在[0-0]窗口,按增、减键将SV 值设为600.0℃,按ENT 键确认。
6)在[1-20]窗口, 将EV1报警方式设为:上限绝对值(HA)。
7)在[1-23]窗口, 将EV2报警方式设为:下限绝对值(LA)。
8)在[1-25]窗口,下限报警应具有上电抑制功能,设为:2。
8)在[0-4]窗口, 设EV1报警值:650.0℃;在[0-5]设EV2报警值:550.0℃。
9)系统接成闭环后,在[0-3] AT 功能窗口按增/减键将OFF 改为ON 状态后，按ENT 键确认启动自整定，.AT 灯闪烁自整定起动。
当炉温到达设定值时,经两个周期振荡,AT 灯灭,自整定完成。
四． 用户的基本设置窗口1) 传感器类型和范围/单位 [1-48]/[1-49]窗口2) 调节输出正/反作用 [1-42]窗口3）SSR(P 型)和继电器接点(Y 型)的输出比例周期 [1-10]窗口4) PID 参数的自整定AT 执行 [0-3]窗口5）PID参数和调节输出限幅 [1-2]～[1-19]窗口1).传感器类型和测量范围 此窗口需首先设置,一旦更改将清除其它与量程有关的参数,例如设定值SV 温度输入的设定：在[1-48] “RANG”窗口,按增/减键选择传感器类型和测量范围代码(参照流程图上的量程代码表), 按确认键(ENT)确认。
此外，可在[1-49]窗口选择温度测量的摄氏(℃)或华氏(℉)的单位。
注：铂电阻Pt100或JPt100(旧国标BA2)的标准区别。
直流输入的设定（可编显示量程）：在[1-52]窗口选择直流信号的小数点位置(DP):XXXX、XXX.X、XX.XX、X.XXX；[1-50][1-51]设置直流信号显示范围的上、下限值:-1999～5000，最大间隔10～5000。
由此定义了直流信号的工程单位。
例如：４～２０ｍＡ表示为０～１００．０兆帕的压力量程． 2).调节输出正/反作用 单输出时在[1-42]“ACT”窗口,选择调节输出反作用(加热)或正作用(致冷)。
反作用(RA):PV 测量值与SV 设定值的正偏差越大,调节输出越小(加热系统)。
正作用(DA):PV 测量值与SV 设定值的正偏差越大,调节输出越大(致冷系统)。
双输出时工作方式的设置: （选件） a. [1-42]反作用:此时OUT1为反作用,OUT2为正作用,一般用于加热/致冷等 b. [1-42]正作用:此时OUT1为反作用,OUT2也为反作用,一般用于特殊用途的两级带主辅加热的系统（详见应用例）。
３）SSR(P 型)和继电器接点(Y 型)的输出比例周期:在[1-10][1-19]窗口分别设置Out1 和Out2的输出比例周期。
在比例周期内, 占空比脉宽调节输出正比于PID 运算,用于交流过零调功。
P 型输出比例周期一般选２～１２秒（出厂值3秒）。
继电器接点(Y 型)输出比例周期一般选20～30秒（出厂值30秒）。
周期短调节变化快,适合小惯性系统；惯性大的周期可选长些。
负载电流大于300A 时,可配功率扩展板触发晶闸管。
还可配ZAC10I/P 周波控制器，具有节能、不打表针，调节精度高和提高电源功率因数的优点。
４）系统PID 参数和自整定 系统使用前，可利用自整定功能，方便地找到系统最佳的PID 参数，提高调节品质。
在[0-0]窗口设定SV 值后, 在[0-3]窗口,可执行自整定AT:执行（on）或停止（off）。
如图示的AT 自整定起动on 后, AT 灯亮，在测量PV 值到达SV 设定值后，将自动造成对系统的二、三次扰动。
根据超调振荡的大小和恢复的周期,自动算出系统的PID 参数。
AT 整定完成,AT 灯灭,系统恢复正常控制。
PID 参数手动调整:（初学跳过） 可在[1-2]～[1-16] PID 窗口群中观察或手动修改整定后的参数。
对于滞后和变频控制等特殊系统, 若反复整定效果不理想,可手动修改PID 参数。
A .当到达稳态前超调过大,如对到达稳态时间要求不高,可增大比例克服超调。
B.如要加快到达稳态的时间,而允许少量超调时,可适当减小比例带。
C.当测量值在设定值上下缓慢波动时,可适当增加积分时间或增大比例带。
D.当测量值在设定值上下频繁波动时,可适当减小微分时间。
PID 算法外的其他方式: 手动更改PID 参数设定窗口，有下述的调节方式： 位式调节:当P=OFF 时,积分I 和微分D 参数被自动取消,出现位式灵敏度调整参数DF ,用于调整位式动作宽度,例如:反作用时，设定值500℃,灵敏度10℃,“Y ”型调节继电器接点在505℃时关断,在495℃或低于495℃时吸合。
此外D=OFF 时为比例积分PI 调节 I=OFF 时为比例微分PD 调节 I=OFF 和D=OFF 时为纯比例P 调节 ５）对应二组PID 参数的调节输出限幅 a．调节输出1的PID 窗口:[1-2]～[1-7]和限幅窗口:[1-8][1-9]。
b．（选件）调节输出2的PID 窗口:[1-11]～[1-16]和限幅:[1-17][1-18]。
输出限幅:可设对应PID 号的输出下限O-L(0～99%)和上限O-H(1～100%)。
例如: O-L 设 20％和O-H 设80％,对应0～10V 和4～20mA 分别是2～8V 和7.2～ 16.8mA。
适用于限定阀门开度,避开如线性阀的非线性区,伺服动作范围、减小加热功率以及对特殊加热元件某升温段的功率限制等。
限幅虽能减小超调,如果因调节量不足将影响调节速度造成欠调(如长时间温度不能到达)。
对反作用的加热,会因维持下限输出造成连续超调,一般不设下限(0.0％)。
五.事件和报警设置 事件和报警方式：SR90提供了EV1～EV2二个事件继电器接点(选件),在[1-20][1-23]事件方式窗口可选择8种事件，设置OFF 为取消报警事件介绍如下： 超量程SO 报警： 测量PV 值超过上下限量程范围的±10%报警。
此时调节输出为零。
绝对值报警:报警值固定,不随设定值改变。
偏差值报警:报警值与设定值保持固定偏差值，跟随设定值改变。
设定报警值:在[0-4][0-5]设定报警继电器的实际报警值或偏差值。
报警的回差:在[1-21][1-24]报警的回差值。
参见下图矩形窗口,回差(动作灵敏度)是避免报警误动作和频繁动作的调整参数。
进入报警区时,报警动作；直到退出回差区,报警才解除。
例如: 500℃上限绝对值报警，回差3℃。
当测量值PV 超过500℃时，报警动作；PV 值降至小于497℃时，报警才解除。
报警的上电抑制和非抑制：[1-22][1-25]设置报警的抑制方式。
1：无抑制，只要处于报警区内,就会产生报警。
2：初次上电状态时报警抑制。
初次上电, 报警抑制。
禁止首次上电报警,只有再次进入报警区,报警才动作。
例如:不希望下限报警继电器首次上电动作,错误地切断系统电源。
3：初次上电状态或改变设定值时报警抑制。
4：运行状态时无抑制。
六.其他功能 １）.调节输出的手动/自动扰动切换。
在[0-1]或[0-2]窗口选择 手动：在[0-1]窗口（或[0-2]带有双输出选件）按住ENT 键3秒，面板MAN 灯闪烁。
按增减键改变调节输出百分比。
同理再次按住ENT 键3秒，手动切换为自动，面板MAN 灯灭。
２）上电缓起动功能：[1-43]窗口，出厂值OFF。
0-100秒可设置。
自整定示意图调节器初次上电，或超量程恢复后，控制输出将按缓起动时间线性增长。
对于负载的初次上电，变频调速器，钼丝，硅碳棒，感性负载的瞬间合闸，在一定程度能减弱电源的浪涌冲击电流，保护功率器件和延长加热元件的使用寿命。
3 )测量值显示补偿和滤波时间常数(初学者可跳过此项)测量值显示补偿：传感器经标定后的线性误差和因安放位置引起的测量误差，可在[1-46]窗口“PV-b”设置正负偏移量作为测量值PV 的显示补偿。
范围: -1999～2000请不要随便设定,避免测量误差。
滤波时间常数：在[1-47]设置测量值PV 的一阶数字滤波时间常数。
范围:1～100秒,出厂值O，无滤波。
数值越大,滤波越强,但影响测量速度。
具体值现场请不要随便设定避免影响系统的调节速度。
４）设定值的限制：在[1-44][1-45]]窗口内可进一步设置SV 设定值的下限和上限(SV _L、SV _H),用于限制用户的设定范围。
例如:测量范围SV 的上、下限设定为:200.0℃、600.0℃，以避免脱离工艺要求的设置。
请不要随便设定避免影响设定值的范围。
初次使用者建议采用出厂值(SF = 0.4)。
双输出对应二组PID 参数的二组超调抑制系数SF，分别在[1-7]，[1-16]。
调整SF 可使被控参数的过渡过程无超调(或欠调)。
原理是提前进入比例调节,延 图一：有超调、振荡 无超调、无振荡 欠调，过渡时间长迟进行积分调节(克服积分饱和)。
