电源线组成结构
电子线基础知识
E148000 AWM STYLE 1007 22AWG 80℃ 300V VW-1--- AWM I/II A/B 80℃ 300V FT1 LTK
9
线材的印字
E148000
UL认证证书的编号。表明此款线材已经通过UL认证，此编号是全球唯一的。
AWM
中文意思为：美国线材材料。英文全称：America Wire Material
内部布线用导体温度为70℃的单芯实心导体无护套电缆（227IEC 05） 内部布线用导体温度为70℃的单芯软导体无护套电缆（227IEC 06） 内部布线用导体温度为90℃的单芯实心导体无护套电缆（227IEC 07） 内部布线用导体温度为90℃的单芯软导体无护套电缆（227IEC 08）
4
42 5 52 53
11
线材的印字
A/B
表明该线材的机械等级 A—不评估 B—进行正常搬运评估（主要是要求绝缘厚度） C—附加用途；见标牌标志。
FTI
表示线材的阻燃等级。FT1是一种试验方法的名称。其中规定了必要的时间和方向。
LTK
表示线材生产企业的LOGO。
常见的阻燃测试方法
H—水平燃烧测验 V—重直燃烧测验 VW-1 —VW-1燃烧测验 FT1 — FT1燃烧测验 FT2 — FT2燃烧测验 NR —不按阻燃性分级
轻型无护套软电缆
扁形无护套软线（227IEC 42） 一般用途护套软电缆 轻型聚氯乙烯护套软线（227IEC 52） 普通聚氯乙烯护套软线（227IEC 53）
17
结束
18
5
线材的结构
绝缘
电子线
1、电子线结构简单，只有导体和绝缘两部分组成。
电源系统组成

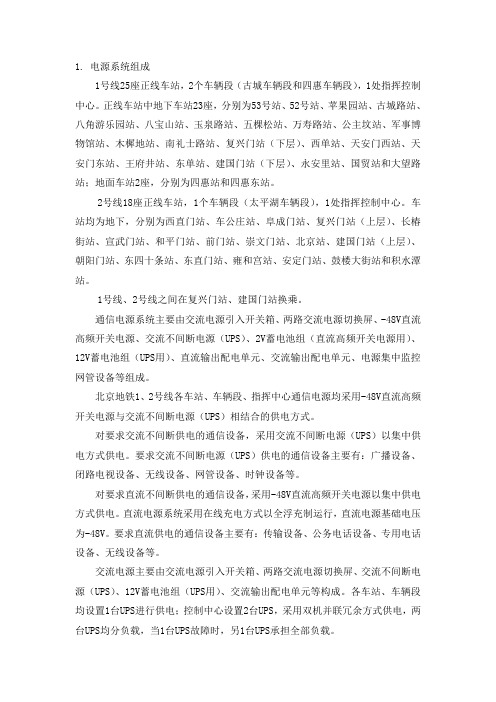

1. 电源系统组成1号线25座正线车站，2个车辆段（古城车辆段和四惠车辆段），1处指挥控制中心。
正线车站中地下车站23座，分别为53号站、52号站、苹果园站、古城路站、八角游乐园站、八宝山站、玉泉路站、五棵松站、万寿路站、公主坟站、军事博物馆站、木樨地站、南礼士路站、复兴门站（下层）、西单站、天安门西站、天安门东站、王府井站、东单站、建国门站（下层）、永安里站、国贸站和大望路站；地面车站2座，分别为四惠站和四惠东站。
2号线18座正线车站，1个车辆段（太平湖车辆段），1处指挥控制中心。
车站均为地下，分别为西直门站、车公庄站、阜成门站、复兴门站（上层）、长椿街站、宣武门站、和平门站、前门站、崇文门站、北京站、建国门站（上层）、朝阳门站、东四十条站、东直门站、雍和宫站、安定门站、鼓楼大街站和积水潭站。
1号线、2号线之间在复兴门站、建国门站换乘。
通信电源系统主要由交流电源引入开关箱、两路交流电源切换屏、-48V直流高频开关电源、交流不间断电源（UPS）、2V蓄电池组（直流高频开关电源用）、12V蓄电池组（UPS用）、直流输出配电单元、交流输出配电单元、电源集中监控网管设备等组成。
北京地铁1、2号线各车站、车辆段、指挥中心通信电源均采用-48V直流高频开关电源与交流不间断电源（UPS）相结合的供电方式。
对要求交流不间断供电的通信设备，采用交流不间断电源（UPS）以集中供电方式供电。
要求交流不间断电源（UPS）供电的通信设备主要有：广播设备、闭路电视设备、无线设备、网管设备、时钟设备等。
对要求直流不间断供电的通信设备，采用-48V直流高频开关电源以集中供电方式供电。
直流电源系统采用在线充电方式以全浮充制运行，直流电源基础电压为-48V。
要求直流供电的通信设备主要有：传输设备、公务电话设备、专用电话设备、无线设备等。
交流电源主要由交流电源引入开关箱、两路交流电源切换屏、交流不间断电源（UPS）、12V蓄电池组（UPS用）、交流输出配电单元等构成。
电源线规范型号表,电源线的组成结构及常见类型
电源线规范型号表| 电源线的组成结构及常见类型什么是电源线？电源线是传输电流的电线。
通常电流传输的方式是点对点传输。
电源线按照用途可以分为AC交流电源线及DC直流电源线，通常AC电源线是通过电压较高的交流电的线材，这类线材由于电压较高需要统一标准获得安全认证方可以正式生产。
而DC线基本是通过电压较低的直流电，因此在安全上要求并没有AC线严格，但是安全起见，各国还是要求统一安全认证。
电源线规范型号表：RV：铜芯氯乙烯绝缘连接电缆（电线）。
A V R：镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）。
RVB：铜芯聚氯乙烯平型连接电线。
RVS：铜芯聚氯乙烯绞型连接电线。
RVV：铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆。
ARVV：镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆。
RVVB：铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆。
RV－105：铜芯耐热105。
C聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆。
AF－205AFS－250AFP－250：镀银聚氯乙氟塑料绝缘耐高温－60。
C~250。
C连接软电缆。
电源线的组成结构：电源线的结构主要要外护套、内护套、导体，常见的传输导体有铜、铝材质的金属丝等。
①外护套外护套又称之为保护护套，是电源线最外面的一层护套，这层外护套起着保护电源线的作用，外护套有着强大的特性，如耐高温、耐低温、抗自然光线干扰、绕度性能好、使用寿命高、材料环保等特性。
②内护套内护套又称之为绝缘护套，是电源线不可缺少的中间结构部分，绝缘护套的主用顾名思义就是绝缘，保证电源线的通电安全，让铜丝和空气之间不会产生任何漏电现象，且绝缘护套的材料要柔软，保证能很好的镶在中间层。
③铜丝铜丝是电源线的核心部分，铜丝主要是电流和电压的载体，铜丝的密度大小直接影响的电源线的质量。
电源线的材料也是质量把关的一个重要因素，铜丝的数量和柔韧度也是考虑的因素之一。
④内护套内护套，是包裹电缆在屏蔽层和线芯之间的一层材料，一般是聚氯乙烯塑料或者聚乙烯塑料。
通信用电线组件知识
2、依结构组成不同可以分为电子线、同轴线、无隔离线、单隔离线、双隔离线。
3、从芯线的不同可以分为多芯线、多对线、复合式电线（芯线，对线，同轴线相互组合）。
4、从应用的范围不同可以分为低压电脑线、网络通讯线、电力电路用线、弱电力用线、音视频用线。
5、依外被充实程度不同可分为充实型、半套式、全套式。
四、电线的特性
组件知识培训资料
组件基础知识
电线基础知识 连接器基础知识 安规基础知识 图纸基础知识 量规仪器的使用 检验标准及方法
组件基础知识
电线基础知识
电线的基本结构及特性
一、简述 电线可以理解为是信号传输的桥梁或载体。 二、结构组成 电线一般由芯线、隔离和外被组成。
外被
隔离
芯线
三、电线分类
1、依照形状可以分为圆线、排线、扁平线及椭圆线。
frequency， G：Government） 外被有光滑型、齿状。光滑型外被有分亮面、雾面。NON-UL电线一般为亮面，UL电线
一般为雾面。 外被印字说明： E119932 AWM 2426 80℃ 300V 22AWG VW-1 LL84201 CSA I/II A/B 80℃ 300V 22AWG FT1 COPARTNER E119932：供应商UL认证书档案号。
组件基础知识
12、Audio and Video Plug（AV）插头
① 音频插头： 2.5mm mono（单音），2.5mm stereo(立体)，3.5mm mono（单音），3.5mm stereo(立体)，RCA（红/ 白色绝缘）：管状、梅花状。 ② 视频插头 BNC（同轴线接插件）：焊接式（MINI COAXIAL RG174）、装配/铆合式（RG58/59），RCA（黄 色绝缘）。
电源线标准
内部结构 数量 导线线径 单根导线组织结构 导线材料 绝缘材料 单根线径
美国电源线技术标准
参数 3 3*18AWG 41*0.16mm 裸铜线 PVC -
外部结构与技术要求 电源线长度 电源线颜色 电源线线径 技术参数 绝缘电阻 耐压
参数 1.5米 黑色 Φ6.4mm±0.2mm 125V 10A >100MΩ/500VDC 1800VAC/1分钟
Ver.01
电源线技术标准要求
内部结构 数量 导线线径 单根导线组织结构 导线材料 绝缘材料 单根线径
国标电源线技术标准
参数 3 3*0.75mm2 24*0.2mm 裸铜线 PVC 2.3mm ±0.1mm
外部结构与技术要求 电源线长度 电源线颜色 电源线线径 技术参数 绝缘电阻 耐压
参数 1.5米 黑色 Φ6.8mm±0.2mm 250V 10A >100MΩ/500VDC 1800VAC/1分钟
内部结构 数量 导线线径 单根导线组织结构 导线材料 绝缘材料 单根线径
英国电源线技术标准
参数 3 3*0.75mm2 24*0.2mm 裸铜线 PVC 2.3mm ±0.1mm
外部结构与技术要求 电源线长度 电源线颜色 电源线线径 技术参数 绝缘电阻 耐压
参数 1.5米 黑色 Φ6.7mm±0.2mm 250V 5A >100MΩ/500VDC 1800VAC/1分钟
内部结构 数量 导线线径 单根导线组织结构 导线材料 绝缘材料 单根线径
韩国电源线技术标准
参数 3 3*0.75mm2 30*0.18mm 裸铜线 PVC 2.3mm ±0.1mm
外部结构与技术要求 电源线长度 电源线颜色 电源线线径 技术参数 绝缘电阻 耐压
电源线的结构和功能
电源线的结构和功能
只要有电器的地方，就能看到电源线的身影，这些细细长长的导线，连接着各种机械设备的运作和日常生活的运行，别看它小小的身躯，却联系着生活的方方面面，没有它，电力带给人类的文明不会发挥的这么淋漓尽致。
说起电源线，最通俗的讲法是传输电流的介质，就是把电流送到需要运作的机械设备上，为家电、机器等的运行提高充足的动力。
电源线的结构很简单，是由外护套、内护套以及传导电流的导体组成：
1、外护套是最外面的一层保护套，有着很好的性能，能够耐高温、耐严寒等，对内部传导介质起到很好的保护作用。
2、内护套就是所谓的绝缘层，由绝缘材料构成，隔断了电流与外界的接触，防止使用过程中漏电等状况的发生。
3、导体则是细细的金属丝，一般由铜、铝等金属物质构成，是电源线最核心的部分，承担传输电流的任务。
电源线就是在这么简单的结构下，实现了电流和用电设备的连接、传输。
现代文明离不开电力，从大方面的企业运作到小方面的家庭生活，一旦没有了电，人们都不知道该怎么生活下去。
别看宁波乔普电器有限公司电源线只是电器设备的一个小小的不起眼的配件，却发挥着巨大的传输作用。
没有了电源线，就好比城市没有了公路，交通出行就会出现问题，人类文明的成果就不能为世人所尽享。
所以不要小看普通的随处可见的小小电源线，它正在为方便人类的用电生活贡献着自己的能量。
电源线基础知识
一、线材分类1.3：CCC （国标）线种主要有：52（RVV ）、53（RVV ）等。
1.4：PSE （日本）线种主要有：VFF 、VCTF 、VCTFK 等。
1.5：SAA 及其它一些小区域的标准线和非标线。
2、依结构：2.1：单绝缘线（只有一层绝缘体的线）如：SPT-1、1007等。
2.2：被覆线（有二层或二层以上绝缘体的线）。
如：SJT 、HO3VVH2-F 、1185等。
3、依电气性能：3.1：电线、电缆：SVT 、SPT-1、HO3VVH2-F 等。
电源线基础知识1.2：VDE （德国）（ÖVE 、CEBEC 、 KEMA-KEUR3.2：电子线：1007、1015、2468、1185等。
内容分四个部分：线材、插头、认证及材料成本核算。
第一部分：线材线种主要有：HO3VVH2-F 、HO3VV-F 、HO5VVH2-F 、HO5VV-F 等； 1、依安规：1.1：UL/CUL （CSA ）（美，加）：主要线种有：SPT-1、SPT-2、SVT 、 SJT 、1007、1015、2468、等（电线、电缆，电子线都有遮蔽线。
遮蔽线的作用主要是抗干扰、分铝箔、铜箔、编织、缠绕等。
）二、线材的构造线材主要由导体和绝缘体两大部分构成。
1、导体1.1：导体材料:铜、铝、铁、银、金、光纤等；其中铜材的使用最广，且电源线主要以软退火铜线为主。
铜线又分为裸铜线（AS），镀锡铜线（TS）。
1.2：导体结构：分组合导体和单支导体（导体的直径依据各安规的要求不同有不同要求）。
1.3：导体电阻：UL/CUL标准：20℃长1m。
裁面积1mm2的软铜标准电阻为0.017241Ω。
VDE/CCC标准：20℃长1m。
裁面积1mm2的软铜标准电阻为0.0195Ω。
2、绝缘体2.1：绝缘体材料：纸、棉、漆、塑料、橡胶、云母等；其中塑料在电线中使用最广。
塑料主要有PVC（聚氯乙烯）、 PE（聚乙烯）、PP（聚丙烯）等。
电源的内部结构和它的组成元件
电源的内部结构和它的组成元件不要被外观蒙蔽它们都是电容哦Dilingling，在下今天又要开新课了。
继上一次的电源工作原理图解之后，我们今天再来一篇电源元件的图解，强化大家理论知识与实际应用的结合。
通过上一篇电源工作原理图解的反馈，我们得知很多看官不能把原理对应到电源身上，于是在下再用一组图解来讲解电源的内部结构和它的组成元件。
在这里，需要提醒大家注意的是，在很多图解文章中我们都能够看到一些图注，而我们实际应用中不能以偏概全，对应文章中的图片找一模一样的电子元件，因为相同的电子元件在不同的电源之中，外观是经常不一样的。
这两个都是电容哦就拿上面的这张图来说，同样是电容，外观就截然不同，而且这还是出现在同一个电源里面。
其实这也是常见的事情，就拿滤波电容来说，每个电源之中都有很多个滤波电容，一次侧有，二次侧也有，他们的外观常常不一样，但是它们都叫做滤波电容。
先看外观可以认识很多标识接下来我们就按照从外到里、从进到出的顺序来图解电源的内部结构和各个电子元件的名称。
大家一起来看图说话。
电源风扇电源风扇尺寸，目前主流的是12cm和14cm的，另外还有8cm和10cm的风扇的电源。
需要注意的是这些都是指风扇的直径。
电源铭牌目前市场上的电源铭牌多种多样，没有统一标准，最常见的是用两路标识出+12V输出的格式，而我们上面看到是一个与众不同的标注一路的电源铭牌。
80PLUS认证标识80PLUS认证，是目前最火也最主流的电源能效认证标准，由低到高分为白牌、铜牌、银牌、金牌、白金牌，五个标准。
该标准是由美国出台的。
找准接口避免插错接口损坏针脚电源线上面有很多个接口，面对各个硬件的接口，我们一定要一一对应，千万不要在没找对接口的时候挨个去试，以免损坏针脚或者衔接线。
主板插口和光驱插口硬盘口、CPU口、软驱口和显卡口由于每个电源提供的电源线插口都不一样，所以，我们仅以此为例，为大家概括常用的一些接口。
具体安装的时候，还需要各位因实际情况而定。
线材基础培训资料
国家标准的编号原则： 1、国家标准：GBXXXX——BBBB & GB/TXXXX——BBBB GB：“国标”首个汉语拼间字母；XXXX：标准编号；BBBB：年份 T：推荐性标准（国家不强制实施，只推荐使用。
电子线的区别
类别
1061
1007
1672
1015
耐温等级
80℃
80℃
105℃
105℃
绝缘厚度
0.23mm
0.41mm
0.70mm
0.82mm
绝缘材质
SR-PVC
PVC
PVC
PVC
耐压值
300V
300V
300V
600V
*
线材的结构
电源线 电源线的结构较电子线要复杂，出现了护套和填充。在线材结构中，一般将不与导体直接接触的绝缘叫护套。 填充（PP）：辅助成型，提高线材抗拉强度。线材采用充实成型时可不使用填充，但芯线必须经过过粉工艺处理。
数据传输线结构示意图
*
线材的结构
RGB线缆 红、绿、蓝三色同轴，常用3+4和3+5线的说法即：RGB+4芯和RGB+5芯 USB线缆 现阶段最常用的数据传输线，接口有A型（扁平）和B型（方口），USB版本有1.0、1.1、2.0、2.1等。版区别是传输速率从10M/SEC到480M/SEC IEEE线缆 常见为1394标准线缆，传输速率可达400M/SEC DVI/HDMI线缆 是比较高级的数据传输线，传输速率可达1.5G/SEC 网络线 最常见的局域网连接线缆，现常用的为CAT5、CAT5e、CAT6和CAT6e等。主要区别是绞距不同，还有单股和多股的区别，单股比多股传输速率高 同轴线 见下页详细介绍 光纤 略
电源线线材说明
32/0.20；40/0.18
1.5mm2
30/0.254
1.25mm2
50/0.18；40/0.20
2.0mm2
37/0.26
欧规芯线颜色
棕、蓝、黄/绿
2.5mm2
50/0.254
美规
18AWG
41/0.16；65/0.127
16AWG
65/0.16；26/0.254
美规及日规
黑、白、绿
PVC双绝缘圆线
N
Neoprene
橡胶
8
SJ
橡胶圆线
V
Vacuum
真空
9
HPN
橡胶扁线
H
Heater
耐热性
三、常见线材芯线结构
标准
芯线表示
芯线结构(芯线数与铜丝直OD/n)
备注
欧规
日规
0.5mm2
16/0.20
截面积
=πr2*n
=π/4*OD2*n
0.75mm2
24/0.20；30/0.18；42/0.15
2、日规线材的含义
H
V
C
TF
K
1
2
3
4
5
1
High Temperature
Rated for 75℃
可耐温75℃
2
Conductor Insulation/Jacket
材质
V
PVC
PVC
N
Neoprene
鸟柏林胶
H
Hypalon
天然橡胶
3
Conductor Type
导体型式
C
Bare Copper
裸铜
