智能振动监测仪

jm-b-3z 智能振动监测仪概述:JM-B-3Z智能振动监测仪主要适用于发电、钢铁、冶金、化工等领域,对各类旋转机械的轴瓦振动(绝对振动)及轴振动(相对振动)进行连续监视和测量,便于用户对机器工作情况进行分析和维护。

备有电流输出,可供外接记录仪和微机等连接用。

该装置完全实现数字化,稳定性好、准确性高、操作简单、维护方便可靠。

友好的人机对话界面,使该产品处于国内领先水平。

功能:1.具有高度智能化,参数设置实现全面板操作JM-B-3Z智能振动监测仪2.适宜长期在线监测,安装调试方便简单,无需现场维护3.二级报警开关量输出4.具有4~20mA电流模拟量输出5.量程、报警、危险值任意设置6.实时信号输出(TDM)7.对采样信号自动最大值记忆和查询技术参数:仪表的技术参数1.测量范围: 振幅 0~200μm*、0~300μm、0~500μm(峰-峰值)烈度0~20.0mm/s*、0~30.0mm/s 、0~40.0mm/s (有效值)2.频响特性: 轴振动: 1~3000Hz瓦振动:10~300Hz3.测量精度: ±0.5级 线性误差≤±2%(满量程) 4.输出方式: 电流输出:4~20mA(负载≤1KΩ)二级开关量输出:DC 27V/2A 或 AC250V/5A5.环境温度: -10~65℃(相对湿度:≤85%)6.安装螺纹: φ8mm电涡流传感器 M10×1.0mmφ11mm电涡流传感器 M14×1.5mm7.供电电压: AC220V/50Hz±10%8.安装方式:盘式9.外形尺寸: 80mm(高)×160mm(长)×260mm(深)10.开孔尺寸: 76mm(高)×156mm(长)CWY-DO电涡流传感器的技术参数1.探头直径: Φ8mm*、Φ11mm2.线性范围: 2mm 、4mm3.灵 敏 度: 8.0V/mm±4% 、4V/mm±4%4.线 性 度: 系统误差≤±1%5.频响特性: 0~10KHz6.电缆长度: (5米*、9米)7.螺纹规格: M10×1 、M14×1.58.环境温度: 探头 -30~+120℃ZHJ-2振动速度传感器的技术参数1.灵敏度: 30mV/mm/s2.加速度: 8g3.测量范围: 2mm4.使用环境:温度-10~100℃温度-10~160℃(ZHJ-2W)(W表示高温型传感器)5. 测量方法: 垂直、水平、轴向6. 重 量: 250g7. 固定螺孔: M10×1.5×10(深)8. 外形尺寸: Φ35×60mm工作原理:JM-B-3Z仪表的工作原理传感器(或前置器)输出的电压信号经JM-B-3Z智能振动监测仪表的处理,实现轴振动和轴瓦振动的显示,并输出报警、危险信号。

以及4~20mA的电流信号实现与DCS系统的通讯。

工作原理的框图如下:传感器的工作原理ZHJ-2型传感器是利用磁电感应原理把振动信号转换成电信号。

它主要由磁路系统、线圈组件、弹簧阻尼等部分组成。

在传感器壳体中刚性地固定有两个线圈组件,磁钢用弹簧悬挂于壳体。

当传感器在工作频率范围内工作时,线圈与磁钢产生相对运动,线圈切割磁力线,产生感应电动势(感应电压),该电压正比于机壳的振动速度。

CWY-DO电涡流传感器由探头和前置器构成,电涡流探头内绕有线圈,该线圈与前置器内的振荡电路构成高频振荡回路。

电涡流传感器工作时在被测金属表面产生电涡流效应,当探头与被测金属面之间的距离变化时,金属表面上的涡流所产生的磁场使探头与前置器所构成的振荡器的阻抗发生变化,所以探头与被测表面距离变化可以通过探头线圈阻抗的变化来测量。

CWY-DO型传感器输出的电压信号进入JM-B-3Z智能振动监测仪,实现轴振动的测量。

前置器外形示意图:参数设置:位/清除记忆值:在采样显示状态时按RST键,系统将复位一次,屏幕会显示“RST/CLR”。

(出现异常时可以通过复位使系统恢复正常)密码输入: 在采样显示状态时按住MENU键,当屏幕上排显示“Cod”,下排显示“000”(简写为“Cod/000”,下同)且最后一位闪烁时即可以输入密码,此时闪烁位就是输入位,▲键可以循环左移闪烁位,▼键可以改变输入数值。

当密码输入结束后按ENT键,如果密码正确,则进入参数设置状态。

如果密码错误,则返回密码输入状态。

按RST键,退出密码输入状态,返回到采样状态,屏幕显示“Cod/ESC”。

量程设置: 进入参数设置状态,屏幕将显示“SET/Fn.L”,此时为量程设置菜单。

当按ENT键进入A通道量程设置,屏幕将显示“CA.L/xxx”,通过▲键和▼键修改数据(按住▲键和▼键3秒可以进行快速加减数据),按ENT键进入B通道量程设置,屏幕将显示“Cb.L/xxx”,同样通过▲键和▼键修改数据,再按ENT键保存设定的数值,屏幕显示“SET/SA.S”。

报警设置:在量程设置状态,按下▼键则切换到报警设置状态,屏幕将显示“SET/Fn.A”。

按ENT键进入A通道报警设置,屏幕将显示“CA.A/ xxx”,通过▲键和▼键修改数据(按住▲键和▼键3秒可以进行快速加减数据),按ENT键进入B通道报警设置,屏幕将显示“Cb.A/ xxx”,同样通过▲键和▼键修改数据,再按ENT键保存设定的数值,屏幕显示“SET/SA.S”。

危险设置:在报警设置状态,按下▼键则切换到危险设置状态,屏幕将显示“SET/Fn.d”。

按ENT键进入A通道危险设置,屏幕将显示“CA.d/ xxx”,通过▲键和▼键修改数据(按住▲键和▼键3秒可以进行快速加减数据),ENT键进入B通道危险设置,屏幕将显示“Cb.A/ xxx”,同样通过▲键和▼键修改数据,再按ENT键保存设定的数值,屏幕会显示“SET/SA.S”。

密码设置:在危险设置状态,按下▼键则切换到密码设置状态,屏幕将显示“SET/Fn.C”。

按ENT键进入密码设置,屏幕将显示“Fn.C/xxx”,通过▲键和▼键修改密码,ENT键保存密码,屏幕显示“SET/SA.S”。

(出厂密码为: 001)记忆查询: 在密码设置状态,按下▼键则切换到最大记忆值查询状态,屏幕将显示“SET/Fn.J”。

按ENT键进入A通道记忆值查询,屏幕将显示“CA.J/xxx”通过▲键和▼切换AB通道的记忆值,按RST键退出记忆查询菜单。

(30秒自动退出)单位设置: 在记忆设置状态,按下▼键则切换到单位设置状态,屏幕将显示“SET/Fn.U”。

按ENT键进入单位设置状态,若是烈度屏幕将显示“Fn.U/Un.u”,否则振幅则显示“Fn.U/Un.d”通过▲键和▼切换。

延时设置:在单位设置状态,按下▼键则切换到危险延时设置状态,屏幕将显示“SET/Fn.y”。

按ENT键进入危险延时设置,屏幕将显示“CA.y/ xxx”,通过▲键和▼键修改时间,按ENT键保存设定的数值,屏幕显示“SET/SA.S”。

退出设置:当参数设置结束或不需要进行设置时,可以通过按RST键退出设置菜单。

如不进行手动退出,系统也会在30秒无人操作时自动退出。

(注意:参数设置状态不进行采样)安装及使用:CWY-DO传感器的安装及使用:测量轴振动时,每个测点应安装两个传感器探头,两个探头分别安装在轴承两边的同一平面上相隔90°(±5°)。

由于轴承盖一般是水平剖分的,因此通常将两个探头分别安装在垂直中心线每一侧45°,定义为X探头(水平方向)和Y探头(垂直方向)。

通常从原动机端看,X探头应该在垂直中心线的右侧,Y探头应该在垂直中心线的左侧。

见下图。

理论上,只要安装位置可行,两个探头可安装在轴承圆周的任何位置,只要保证90°(±5°)的间隔,都能够准确测量轴振动。

探头安装位置应尽量靠近轴承,否则由于轴的扰度,得到的测量值将包含附加误差。

见下图:轴振动的测量轴振动测量时探头的安装方式除非特别说明,通常将轴振动探头安装在传感器的线性范围的中点,对应的前置器输出电压为中点电压。

对轴振动探头进行静态调整时,探头与被测轴面的间隙一般调整为传感器线性范围的中点,间隙电压通常为-10V左右,这样当机组动态运行时,不至超出线性范围。

探头安装相互间距离不能太近,防止相互干扰,支架要有足够的刚度,其自振频率至少要等于机器转速的10倍,安装时要检查其自振频率。

ZHJ-2传感器的安装及使用:ZHJ-2型振动速度传感器一般测量的是轴承盖的振动,因此比之于电涡流传感器,它的安装要简单得多,下面是安装的一些要点:1.振动速度传感器的安装平面要平整干净,不能够有较厚或软质的油漆、铁锈等,以保证接触刚度。

2.为传感器安装所钻的孔必须与安装平面垂直,传感器必须与安装平面紧密结合。

3.最好不要应用辅助安装平面,比如为了保持平整而专做一块垫块。

如果这种情况不可避免,辅助安装平面应尽可能刚度高。

4.为避免机械损坏,传感器电缆应套在蛇皮管内并固定。

5.用扳手将传感器锁死在机壳上,锁死力矩为87 N·m见下图:现场接线:JM-B-3Z智能振动监测仪接线示意图(配ZHJ-2振动速度传感器)JM-B-3Z智能振动监测仪接线示意图(配CWY-DO电涡流传感器)注意事项:1. 在安装前要注意所选的各种零部件是否正确,是否匹配。

2. 所选各元器件与工作环境及具体的应用一定要适应。

例如探头的温度是有一定的范围的,实际温度如果高于探头规定的温度就会出现问题。

3. 在安装前要检查所有的零部件是否有损坏的情况。

4. 把有关零件加上标签,以便检查。

5. 在安装前,要把零部件连成一个整体进行特性校验。

6. 要保证探头所带电缆具有足够长度,最好能使探头与延长的连线处在壳外面。

7. 由于探头的接头本身不防水,所以需要接头保护套把接头包起来。

8. 虽然探头可以和大多数具有化学物质的环境相容,但PH值小于4的强酸环境和PH值大于10的强碱环境以及某些有机溶剂可能会损坏探头。

订货指南:。

合集下载

环境振动监测仪使用方法说明书

环境振动监测仪使用方法说明书

环境振动监测仪使用方法说明书1. 产品概述环境振动监测仪是一种用于测量、记录和分析环境中振动水平的设备。

它适用于建筑、交通、工程、矿山等领域,帮助用户监测和评估振动对周围环境和结构物的潜在影响。

本说明书将详细介绍环境振动监测仪的使用方法,以确保用户正确、高效地操作设备。

2. 仪器结构及操作界面(1)仪器结构环境振动监测仪主要由控制器和传感器两部分组成。

控制器包括显示屏、操作按钮和数据存储设备等,用于配置参数、查看数据和进行数据分析。

传感器用于测量环境中的振动信号。

(2)操作界面显示屏位于控制器的正面,用于显示实时振动数据、存储容量、电池电量等信息。

操作按钮位于控制器的侧面或底部,包括开关机、功能选择、菜单导航等按钮。

3. 准备工作(1)仪器正常启动前,请确保电池电量充足或接入稳定的电源。

(2)根据实际需要选择合适的传感器,并正确连接至控制器。

4. 参数设置(1)按下开关机按钮,待仪器启动后,进入参数设置界面。

(2)使用导航按钮上下移动至“参数设置”选项,并按确认按钮进入。

(3)根据实际需求,设置采样频率、采样时间、阈值等参数。

(4)设置完成后,按返回按钮退出参数设置界面。

5. 数据采集(1)确认参数设置完成后,按下开始按钮,仪器开始进行振动数据采集。

(2)在采集过程中,仪器将实时显示采集的振动数据。

(3)采集完成后,按下停止按钮停止数据采集。

6. 数据存储与传输(1)采集完成后,振动数据将自动保存至仪器的内部存储设备中。

(2)将仪器连接至电脑或其他外部设备,通过USB接口或蓝牙传输数据。

(3)在外部设备上使用对应的数据分析软件,导入并分析振动数据。

7. 数据分析与报告生成(1)使用数据分析软件,打开导入的振动数据文件。

(2)根据需要进行数据处理、频谱分析、滤波等操作。

(3)生成分析报告,包括振动水平评估、异常事件识别等内容。

8. 注意事项(1)使用前请详细阅读本说明书,并按照操作步骤正确操作仪器。

振动检测仪原理

振动检测仪原理

振动检测仪原理振动检测仪是一种用于检测物体振动状态的仪器,其原理基于振动信号的采集和分析。

振动检测仪通常由加速度传感器、信号放大器、滤波器、模数转换器和数据处理器等组成。

加速度传感器是振动检测仪的核心部件,它通过检测物体上的加速度变化来获取振动信号。

加速度传感器通常采用压电式传感器或电容式传感器。

当振动信号作用于传感器时,传感器内部的机械构件(如质量块或弹簧)会产生相应的位移,从而改变传感器的电学参数,如电荷量或电容值。

传感器将这种位移转化为电信号输出,经过信号放大器放大后,输入到滤波器。

滤波器的作用是去除收到的振动信号中的噪声干扰,只保留主要的振动频率成分。

通常使用低通滤波器,将高频噪声滤除,以使得信号更加纯净。

滤波后的信号被送入模数转换器。

模数转换器将模拟信号转换为数字信号,使其可以被数据处理器处理。

模数转换器通常采用采样与保持电路和模数转换电路。

采样与保持电路将连续的模拟信号进行采样,将其离散化。

模数转换电路将离散化后的采样值转换为数字信号,即由连续变为离散的二进制码。

最后,数据处理器对转换后的数字信号进行分析处理。

处理的方法包括时域分析和频域分析。

时域分析可以通过分析振动信号的振幅、频率、周期和波形等参数来判断振动物体的运动状态。

频域分析可以将振动信号转换为频谱图,显示振动信号中各个频率成分的强弱情况,从而更直观地了解振动物体的运动特性。

综上所述,振动检测仪的原理是通过加速度传感器采集物体上的振动信号,经过信号放大、滤波、模数转换和数据处理等步骤,最终分析振动信号中的频率成分和振动参数,以获得目标物体的振动状态信息。

振动摆度监测装置

振动摆度监测装置

ZJS-4智能振动摆度监测装置产品描述:ZJS-4智能振动摆度监视仪是以单片机为核心处理器的四通道智能数字化仪表。

产品名称:ZJS-4智能振动摆度监测装置一、概述ZJS-4智能振动摆度监视仪是以单片机为核心处理器的四通道智能数字化仪表。

该仪表与电涡流位移传感器相连接可在线监测水轮发电机组主轴X、Y方向的径向振动;与低频振动传感器相连接可在线监测垂直和水平两个通道的振动。

为水轮发电机组实时振动、摆度监测信号。

二、特点■以单片机为核心处理器的四通道智能液晶数字化仪表;■按键选择振动/摆度监测方式;■四通道与显示量程相对应的标准模拟量信号输出;■提供报警状态显示和常开接点输出,每通道两级报警值可单独设定;■具有断电记忆、参数自动保护功能;■完善的系统自检功能;■显示电路采用液晶屏汉字显示,直观,方便查看;■具有RS485(MODBUSRTU)输出功能,便于与全厂计算机监控系统的连接。

三、工作原理智能振动摆度监视仪由传感器、监视仪表和连接电缆等部件组成。

当配接电涡流传感器时即组成摆度监视系统,当配接低频振动传感器时即组成振动监视系统。

仪表默认设置为摆度监视仪,通过仪表面板的键码输入可将该仪表设置为振动监视仪。

无论仪表设置为何种监视状态,均可接收四个通道信号,并将四个通道的信号独立显示,同时输出与显示值对应的模拟量信号。

每一通道可设置两级报警。

四、技术参数■测量信号路数:四个通道■信号形式:振动传感器;电涡流传感器;■测量范围: 0~1.000mm(摆度为X或Y方向的对称位移);■测量精度:±0.01mm;■信号灵敏度:5V/mm(或2.5V/mm);■频率响应:0.5Hz~250Hz;■显示方式:四通道4位液晶显示;■电源:DC 12V;■输出模拟信号:DC4~20mA(负载电阻≤525 );■开关量输出信号:8组SPST结点(每通道2级报警)■接点容量:AC220V/0.5A DC220V/0.15A■电源:交直流通用AC85~265V DC110~340V■功耗:8W;■使用环境:温度:0~+50℃;相对湿度≤85%RH 五、仪表面板说明1.输出状态指示灯:AL1H~AL4H对应1~4通道信号一级报警输出AL1HH~AL4HH对应1~4通道信号二级报警输出2.单色点阵式液晶显示器:显示监测参数及设置参数3.按键区:设置操作仪表参数六、接线端子图220V:装置工作电源,交、直流均可,无极性要求。

基于物联网的智能震动监测系统设计与实现

基于物联网的智能震动监测系统设计与实现

基于物联网的智能震动监测系统设计与实现随着科技的不断发展,物联网已成为近年来热门的技术领域之一。

物联网(Internet of Things)指的是通过互联网连接不同的设备、传感器等物体,实现智能化功能。

其中,智能震动监测系统是物联网的一个应用领域,它可以通过震动信号实时监测设备的运行情况,为生产企业提供数据支持和保障,同时也可以为工程师提供实时运行数据,用于检测故障并进行维修。

因此,在本文中,我们将探讨基于物联网的智能震动监测系统的设计与实现。

一、智能震动监测系统的设计思路智能震动监测系统主要由两个方面组成:硬件和软件。

硬件部分是由加速度传感器、微控制器和网络模块组成的。

其主要作用是采集震动信号,并进行数据处理和传输。

而软件部分则是系统的背后控制中心,通过算法分析硬件传来的数据,从而得出各种各样的结论,提供给用户。

1. 硬件部分的设计硬件部分是整个系统的核心。

要保证硬件的高效稳定性,并且在安装后可以长期运行。

在硬件部分的设计中,博物馆需要选用高质量的传感器,并且对于其性能和精度进行合理的安排。

另外,为了保证整个系统具有高效稳定性,在硬件部分的设计中,我们需要考虑到微控制器的运行效率以及模块的空间利用率等问题。

2. 软件部分的设计软件部分的设计是基于物联网的智能震动监测系统中不可或缺的一部分。

在软件部分的设计中,我们需要将系统的传感器信号进行分析,从而得出各种各样的结论。

比如可以通过对传感器震动信号的分析,得出加速度信号是否符合设定的条件。

另外,在系统的软件部分中,还需要考虑到设备运行数据的存储问题,从而实现实时数据分析。

二、智能震动监测系统的实现过程在完成上述系统设计后,下一步就是进行系统的实现。

在整个系统的实现过程中,我们需要完成以下工作:1. 传感器采集信号的实时处理:在传感器采集到设备的震动信号后,需要对信号进行实时的处理和分析。

这部分的工作需要根据具体传感器而定。

2. 物联网网络连接模块的搭建与配置:在实现物联网中,我们需要将物体与互联网连接起来。

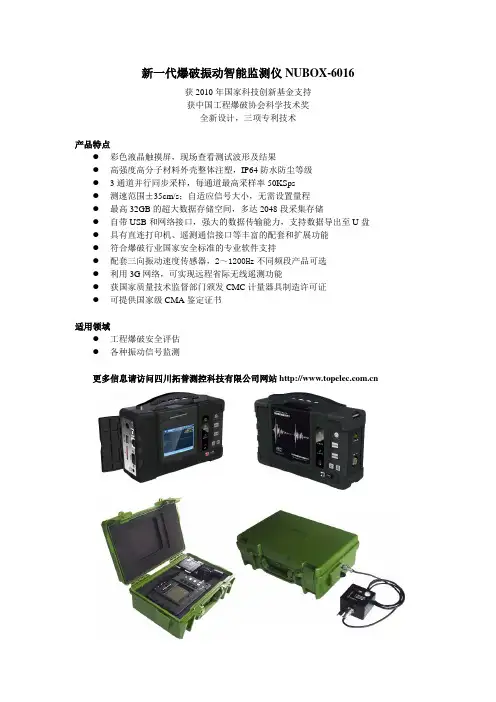

爆破测振仪NUBOX-6016
