超临界萃取法.
超临界萃取法
7.影响因素
(1) 压力的影响 压力的改变会使超临界流体对物质的溶解能力
发生很大的改变。利用这种特性，只需改变萃 取剂流体的压力，就可把试样中的不同组分按 它们在流体中溶解度的大小的不同萃取分离出 来。在低压下溶解度大的物质先被萃取，随着 压力的增加，难溶物质也逐渐与基体分离。
1、概述
超临界流体：在高于临界压力与临界 温度时，物质的一种状态。它们的物 理性质介于液体和气体之间。
超临界流体萃取(Supercritical Fluid Extraction, SFE)是用超临界流体作为 萃取剂进行萃取的一种技术。由于超 临界流体有好的溶解力和扩散系数， 容易渗透到固体的孔隙中，快速进行 两相平衡交换大大提高萃取效率和速 度，成为样品预处理与各种色谱方法 联用的重要手段。
超临界萃取分离法
(Supercritical Fluid Extraction, SFE)
超临界流体萃取发展简史
1887年，Hannary和Hogarth首次报道了超临界乙醇溶解 金属卤化物的现象。
1943年，Messmore首次提出利用压缩气体的溶解力作为 分离过程基础，从而才发展出一种新的分离方法 —SFE法。
3、超临界萃取装置（3）
HA120-50-01 超临界萃取装置 南通华兴石油仪器有限公司
4、超临界萃取流程示意图
加
萃
萃
冷凝器
热 器
取
取
器
器
分
贮
离
槽
器
提携剂
CO2贮槽
补充CO2
超临界萃取技术
1．超临界流体萃取的简介超临界流体萃取(Supercritical fluidextraction，简称SFE)是用超临界条件下的流体作为萃取剂，由液体或固体中萃取出所需成分(或有害成分)的一种分离方法。
超临界流体(Supercritical fluid，简称SCF)是指操作温度超过临界温度和压力超过监界压力状态的流体。
在此状态下的流体，具有接近于液体的密度和类似于液体的溶解能力，同时还具有类似于气体的高扩散性、低粘度、低表面张力等特性。
因此SCF具有良好的溶剂特性，很多固体或液体物质都能被其溶解。
常用的SCF有二氧化碳、乙烯、乙烷、丙烯、丙烷和氨等．其中以二氧化碳最为常用。
由于SCF在溶解能力、传递能力和溶剂回收等方面具有特殊的优点．而且所用溶剂多为无毒气体．避免了常用有机溶剂的污染问题。
早在100多年前，人们就观察到临界流体的特殊溶解性能，但在相当长时间内局限于实验室研究及石油化工方面的小型应用。
直到20世纪70年代以后才真正进入发展高潮。
1978年召开了首届专题讨论会，1979年首台工业装置投入运行，标志着超临界萃取技术开始进入工业应用。
超临界萃取之所以受到青睐，是由于它与传统额液-液萃取或浸取相比，有以下优点：①萃取率高；②产品质量高；③萃取剂易于回收；④选择性好。
1．超临界萃取的基本原理1．1．超临界流体特性所谓超临界流体（SCF），是指一类压强高于临界压强Pc,温度高于临界温度Tc，的流体，这种流体既不是液体，也不是气体，是一类特殊的流体。
超临界流体的物性较为特殊。
表1将超临界流体的这些物性与气体、液体的表1超临界流体的物性及与普通流体物性的比较相应值作了比较。
从表中可以看出：①超临界流体的密度接近于液体密度，而比气体密度高得多。
另一方面．超临界流体是可压缩的，但其压缩性比气体小得多；②超临界流体的扩散系数与气体的扩散系数相比要小得多，但比液体的扩散系数又高得多；③超临界流体的粘度接近于气体的粘度，而比液体粘度低得多。

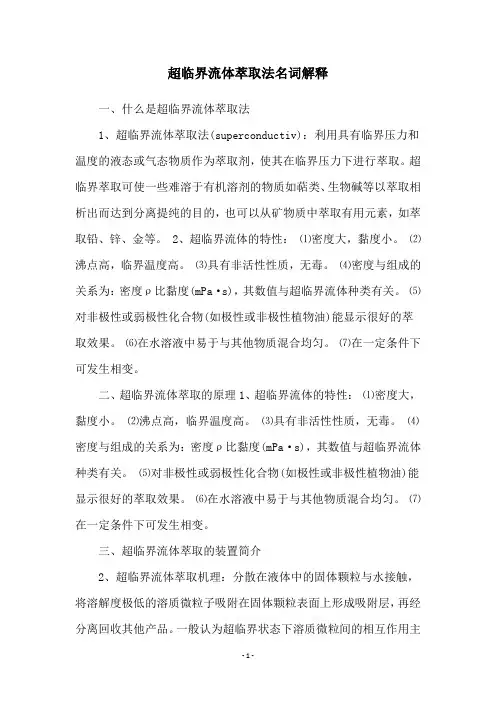

超临界流体萃取法名词解释
超临界流体萃取法名词解释一、什么是超临界流体萃取法1、超临界流体萃取法(superconductiv)：利用具有临界压力和温度的液态或气态物质作为萃取剂，使其在临界压力下进行萃取。
超临界萃取可使一些难溶于有机溶剂的物质如萜类、生物碱等以萃取相析出而达到分离提纯的目的，也可以从矿物质中萃取有用元素，如萃取铅、锌、金等。
2、超临界流体的特性：⑴密度大，黏度小。
⑵沸点高，临界温度高。
⑶具有非活性性质，无毒。
⑷密度与组成的关系为：密度ρ比黏度(mPa·s)，其数值与超临界流体种类有关。
⑸对非极性或弱极性化合物(如极性或非极性植物油)能显示很好的萃取效果。
⑹在水溶液中易于与其他物质混合均匀。
⑺在一定条件下可发生相变。
二、超临界流体萃取的原理1、超临界流体的特性：⑴密度大，黏度小。
⑵沸点高，临界温度高。
⑶具有非活性性质，无毒。
⑷密度与组成的关系为：密度ρ比黏度(mPa·s)，其数值与超临界流体种类有关。
⑸对非极性或弱极性化合物(如极性或非极性植物油)能显示很好的萃取效果。
⑹在水溶液中易于与其他物质混合均匀。
⑺在一定条件下可发生相变。
三、超临界流体萃取的装置简介2、超临界流体萃取机理：分散在液体中的固体颗粒与水接触，将溶解度极低的溶质微粒子吸附在固体颗粒表面上形成吸附层，再经分离回收其他产品。
一般认为超临界状态下溶质微粒间的相互作用主要是静电作用。
由于超临界流体具有独特的物理化学性质，所以在萃取过程中一般情况下，溶质被包容在固体颗粒周围，形成类似于海绵状结构，超临界流体中的溶质粒子就象海绵吸水一样吸附了水分子，使溶质以自由流动的形式移动到萃取相。
四、超临界流体萃取技术应用：通过萃取精油，合成高纯度单方或复方精油；从天然植物中提取维生素、氨基酸等营养保健品；萃取香料中有用成分，制备具有特殊香气的精油；从海洋生物中提取活性物质，制取生物药物等。

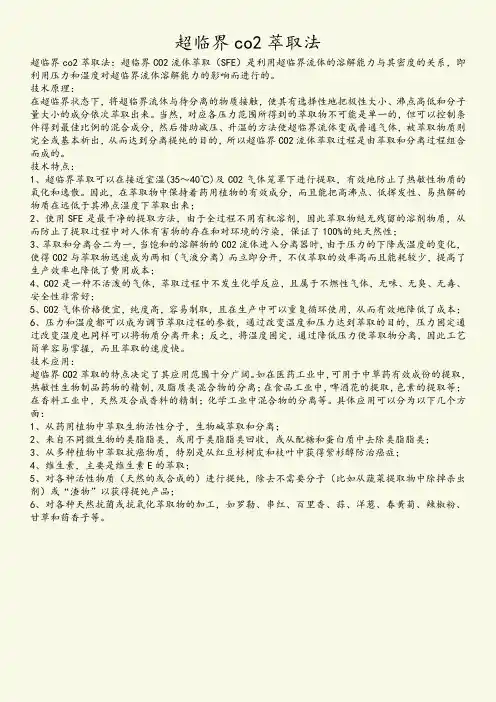

超临界co2萃取法
超临界co2萃取法超临界co2萃取法：超临界CO2流体萃取（SFE）是利用超临界流体的溶解能力与其密度的关系，即利用压力和温度对超临界流体溶解能力的影响而进行的。
技术原理：在超临界状态下，将超临界流体与待分离的物质接触，使其有选择性地把极性大小、沸点高低和分子量大小的成分依次萃取出来。
当然，对应各压力范围所得到的萃取物不可能是单一的，但可以控制条件得到最佳比例的混合成分，然后借助减压、升温的方法使超临界流体变成普通气体，被萃取物质则完全或基本析出，从而达到分离提纯的目的，所以超临界CO2流体萃取过程是由萃取和分离过程组合而成的。
技术特点：1、超临界萃取可以在接近室温(35～40℃)及CO2气体笼罩下进行提取，有效地防止了热敏性物质的氧化和逸散。
因此，在萃取物中保持着药用植物的有效成分，而且能把高沸点、低挥发性、易热解的物质在远低于其沸点温度下萃取出来；2、使用SFE是最干净的提取方法，由于全过程不用有机溶剂，因此萃取物绝无残留的溶剂物质，从而防止了提取过程中对人体有害物的存在和对环境的污染，保证了100%的纯天然性；3、萃取和分离合二为一，当饱和的溶解物的CO2流体进入分离器时，由于压力的下降或温度的变化，使得CO2与萃取物迅速成为两相（气液分离）而立即分开，不仅萃取的效率高而且能耗较少，提高了生产效率也降低了费用成本；4、CO2是一种不活泼的气体，萃取过程中不发生化学反应，且属于不燃性气体，无味、无臭、无毒、安全性非常好；5、CO2气体价格便宜，纯度高，容易制取，且在生产中可以重复循环使用，从而有效地降低了成本；6、压力和温度都可以成为调节萃取过程的参数，通过改变温度和压力达到萃取的目的，压力固定通过改变温度也同样可以将物质分离开来；反之，将温度固定，通过降低压力使萃取物分离，因此工艺简单容易掌握，而且萃取的速度快。
技术应用：超临界CO2萃取的特点决定了其应用范围十分广阔。
如在医药工业中，可用于中草药有效成份的提取，热敏性生物制品药物的精制，及脂质类混合物的分离；在食品工业中，啤酒花的提取，色素的提取等；在香料工业中，天然及合成香料的精制；化学工业中混合物的分离等。
超临界流体萃取技术
超临界流体萃取技术技术原理超临界流体萃取分离过程的原理是超临界流体对脂肪酸、植物碱、醚类、酮类、甘油酯等具有特殊溶解作用，利用超临界流体的溶解能力与其密度的关系，即利用压力和温度对超临界流体溶解能力的影响而进行的。
在超临界状态下，将超临界流体与待分离的物质接触，使其有选择性地把极性大小、沸点高低和分子量大小的成分依次萃取出来。
当然，对应各压力范围所得到的萃取物不可能是单一的，但可以控制条件得到最佳比例的混合成分，然后借助减压、升温的方法使超临界流体变成普通气体，被萃取物质则完全或基本析出，从而达到分离提纯的目的，所以超临界流体萃取过程是由萃取和分离组合而成的。
萃取装置超临界萃取装置可以分为两种类型，一是研究分析型，主要应用于小量物质的分析，或为生产提供数据。
二是制备生产型，主要是应用于批量或大量生产。
超临界萃取装置从功能上大体可分为八部分：萃取剂供应系统，低温系统、高压系统、萃取系统、分离系统、改性剂供应系统、循环系统和计算机控制系统。
具体包括二氧化碳注入泵、萃取器、分离器、压缩机、二氧化碳储罐、冷水机等设备。
由于萃取过程在高压下进行，所以对设备以及整个管路系统的耐压性能要求较高，生产过程实现微机自动监控，可以大大提高系统的安全可靠性，并降低运行成本。
超临界流体萃取的特点(1)可以在接近室温(35-40℃)及CO2气体笼罩下进行提取，有效地防止了热敏性物质的氧化和逸散。
因此，在萃取物中保持着药用植物的全部成分，而且能把高沸点，低挥发度、易热解的物质在其沸点温度以下萃取出来；(2)使用SFE是最干净的提取方法,由于全过程不用有机溶剂,因此萃取物绝无残留溶媒,同时也防止了提取过程对人体的毒害和对环境的污染,是100%的纯天然；(3)萃取和分离合二为一，当饱含溶解物的CO2-SCF流经分离器时，由于压力下降使得CO2与萃取物迅速成为两相（气液分离）而立即分开，不仅萃取效率高而且能耗较少，节约成本；(4)CO2是一种不活泼的气体,萃取过程不发生化学反应,且属于不燃性气体,无味、无臭、无毒，故安全性好；(5)CO2价格便宜，纯度高，容易取得，且在生产过程中循环使用，从而降低成本；(6)压力和温度都可以成为调节萃取过程的参数。
超临界流体萃取法原理
超临界流体萃取法原理
超临界流体萃取 (Supercritical Fluid Extraction, SFE) 是一种分离提取化合物的方法，它利用超临界流体的特性可以同时具有气相和液相的特性，可以有效地溶解物质，并实现快速、高效的提取过程。
超临界流体是指在临界点以上的温度和压力条件下处于气-液两相临界状态的流体。
超临界流体具有高扩散性、低黏度、低表面张力等特点，可与溶质发生快速的质量传递，提高提取速度和效率。
超临界流体萃取法的原理是利用超临界流体在超临界状态下的溶解度随温度和压力的变化而变化的特性。
首先，选择适当的溶剂作为超临界流体，常用的超临界流体有二氧化碳和丙烷。
溶解度的调控可以通过控制温度和压力来实现。
在超临界流体萃取过程中，溶液中的溶质被溶解在超临界流体中，形成溶液。
然后，通过改变温度和压力，使超临界流体发生相变，转化为气相，从而实现溶质的分离提取。
提取后的溶质可以通过降温和减压将其回收。
超临界流体萃取法广泛应用于天然产物、食品、药物、环境等领域的提取分离过程中。
其优点包括操作简便、提取速度快、无需使用有机溶剂、对萃取物的损伤小等。
此外，超临界流体的可调节性使得可以根据不同物质的特性来进行选择性提取，提高提取效果。
总而言之，超临界流体萃取法利用超临界流体的特性进行溶解和分离，是一种高效、环保的提取方法，具有较广泛的应用前景。
超临界萃取技术
超 临 界 流 体 萃 取 的 应 用
医药工业 化学工业
中草药提取 酶，纤维素精制
金属离子萃取 烃类分离 共沸物分离 高分子化合物分离 植物油脂萃取
食品工业
酒花萃取 植物色素提取 天然香料萃取 化妆品原料提取精制
化妆品香料
压缩机
萃取釜
制冷MVC-760L
二氧化碳循环泵
•
超临界萃取技术的应用
应 用 范 围
还有其他辅助设备，如阀门，流量计等。
4.超临界流体萃取的方法
热 交 换 器
萃 取 釜
分 离 釜
CO2
热交换器 压缩机或泵 过滤器 超临界 CO 2 萃取的基本流程
三种超临界流体萃取流程示意图
4. 超临界流体萃取的方法
（2）影响工艺流程的因素： 萃取过程系统的组成各不相同，在设计工 艺流程时，仍有一些共同的因素要考虑 原料的性质、 萃取条件 萃取操作方式 分离操作方式 溶剂的回收和处理等。
一、概 述
（Super fluid extraction，简称SFE）
原理：
是利用超临界流体（SCF），即温度和压 力略超过或靠近超临界温度（Tc）和临界 压力（Pc），介于气体和液体之间的流体 作为萃取剂，从固体或液体中萃取出某种 高沸点和热敏性成分，以达到分离和纯化 目的的一种分离技术。
超临界流体萃取过程：
超临界流体萃取技术
（Super fluid extraction，简称SFE）
超临界流体萃取（supercriticl fluid
extraction）也叫流体萃取、气体萃取 或蒸馏萃取 作为一种分离过程，是基于一种溶剂 对固体或液体的萃取能力和选择性， 在超临界状态下较之在常温常压下可 得到极大的提高。
超临界萃取法
超临界萃取技术特点
CO2是一种不活泼的气体，萃取过程不发生化学反应, 安全性 好，同时，CO2价格便宜，纯度高，容易取得，所以成本较 低 压力和温度都可以成为调节萃取过程的参数。通过改变温度 或压力达到萃取目的。因此工艺简单易掌握，而且萃取速 度快。
超临界流体提取装置较复杂，不适合分析水样，且在高压下操 作有一定的危险性，而且成本较高，所以限制其广泛应用。
（4）易于在线联用，实现自动化. 超临界流体萃取与 其它分析方法联用，消除了样品可能发生的损失、 降解和污染，而可以缩短分析时间。
（5）基本解决了溶剂对环境的污染。大多数SFs相对 惰性、纯净、无毒。
（6）效率高，费用低。
（7）有利于萃取受热不稳定的物质。CO2和N2O具有 低的临界温度(分别是31℃和36℃，选用这些低临 界温度的超临界萃取，就可以在较低温度下萃取 热不稳定化合物，但CO2安全性好。
超临界流体萃取分离的操作方式11动态法是超临界流体萃取剂一次直接通过试样萃取管使被分离的组分直接从试样中分离出来适用动态法是超临界流体萃取剂一次直接通过试样萃取管使被分离的组分直接从试样中分离出来适用于萃取在超临界流体萃取剂中溶解度较大的物质且于萃取在超临界流体萃取剂中溶解度较大的物质且于萃取在超临界流体萃取剂中溶解度较大的物质且于萃取在超临界流体萃取剂中溶解度较大的物质且试样基体又很容易被超临界流体渗透的情况
3、超临界萃取装置（3）
HA120-50-01
超临界萃取装置 南通华兴石油仪器有限公司
4、超临界萃取流程示意图
萃 取 器 萃 取 器 冷凝器 加 热 器 分 离 器 CO2贮槽 提携剂 补充CO2
图4-1 一种固体物料的SCFE流程示意图
贮 槽
萃取产物
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(Supercritical Fluid Extraction, SFE)
超临界பைடு நூலகம்体萃取发展简史
1887年，Hannary和Hogarth首次报道了超临界乙醇溶解 金属卤化物的现象。
1943年，Messmore首次提出利用压缩气体的溶解力作为 分离过程基础，从而才发展出一种新的分离方法 —SFE法。
超临界萃取技术特点
CO好 低2是，一同种时不，活CO泼2的价气格体便，宜萃，取纯过度程高不，发容生易化取学得反，应所,以安成全本性较 压力和温度都可以成为调节萃取过程的参数。通过改变温度或
压力达到萃取目的。因此工艺简单易掌握，而且萃取速度 快。
超临界流体提取装置较复杂，不适合分析水样，且在高压下操
3、超临界萃取技术特点
可以在接近室温(35-40℃)及CO2气体笼罩下进行提取，有效 地防止了热敏性物质的氧化和逸散；
不用有机溶剂, 防止了提取过程对人体的毒害和对环境的污染, 是100%的纯天然；（环境友好）
萃取和分离合二为一，压力下降能使CO2与萃取物迅速成为两 相（气液分离）而立即分开，不仅萃取效率高而且能耗较 少，节约成本；
作有一定的危险性，而且成本较高，所以限制其广泛应用。
为什么选择CO2超临界流体作为萃取剂
（i）临界温度低（31.3°C）适于分析热不稳定性样品 （ii）无毒，对人体无害，易纯化获得高纯度，可达
99.999%。 （iii）CO2 隋性气体，适于多种检测器,并在190 nm以上
无紫外吸收。 （iv）有相当极性，选择性好，能溶解大部分非极 性，
中强极性样品。 （v）价格便宜。 缺点为极性太弱，对极性化合物溶解力差。
水：23.5 各种具有液 体密度的压 缩气体与液 体的溶剂力 比较分度表
2．SFE优点
（1）快速
由于萃取过程的动力学可知，传质阻力最终决定萃取的速度。
超临界流体的密度是气体的100－1000倍，和液体相近。因此， 它具有和液体相似的溶剂力。扩散系数是液体的10－100倍，使 得其对基体有很强的穿透能力。因此，溶质的传质阻力较小， 可以获得快速高效的分离，通常仅需10－60分即可完成。
70年代，SFE工作的中心逐渐转移到食品工业中，建立 从天然产品中提取有效成分或脱除有害物质的工 艺流程，其中包括对咖啡、茶、烟草和香料的 SFE。
80年代，发展迅速，成为分析化学中一种新的样品制备 手段。
90年代，对各种环境中微量污染物的萃取成为SFE应用 的热点。
21世纪，SFE在环境分析、食品分析与安全、手性药物 分析等发挥着重要作用。
多环芳烃 杀虫剂 蜡 脂肪 烷烃
SFE vs. Soxhlet Extraction (per extraction)
15minutes
24 hours
15minutes
24 hours
45minutes
16 hours
10-40minutes
7 hours
15minutes
48 hours
（2）萃取过程易于控制并具有选择性 温度恒定，压力降低：萃取倾向于弱极性的分析物；
2、基本原理
① 超临界流体萃取分离法是利用超临界流体做萃取剂 在两相之间进行的一种萃取方法。
② 超临界流体是介于气液之间的一种物态，它只能在 物质的温度和压力超过临界点时才能存在。
③ 超临界流体的密度大，与液体相仿，所以它与溶质 分子的作用力很强，很容易溶解其他物质。
④ 另一方面，它的粘度较小，接近气体，传质速率很 高；加上表面张力小，容易渗透固体颗粒，保持较 大的流速，使萃取过程在高效、快速、经济的条件 下完成。
1955年，Todd和Elgihj研究了脂肪酸和高分子醇在超临界 乙烯中的溶解性和相平衡，提出可以利用超临界 密度的改变对组分进行萃取的观点。
50年代，美国的Kerr－McGee精炼公司发展了一种渣油 的超临界流体萃取过程。
1962年，开始用于分析，建立超临界流体色谱（SFC）
超临界流体萃取发展简史
超临界萃取基本原理
萃取 选择性萃取
分离提纯
基本原理
扩 通散 过改力体变超系系 扩T临压数 散、界力大 、P流增可， 溶体加改粘解随 而变度、着 极溶小分密 性解闭 增能 配大等，利作用用程序升压可将
改变体不系同温极度性或的压成分力进，行使分被 萃取部的提分取析。物析出，达到 提取和分离的目的。
萃取 + 富集
（4）易于在线联用，实现自动化. 超临界流体萃取与 其它分析方法联用，消除了样品可能发生的损失、 降解和污染，而可以缩短分析时间。
压力升高：萃取倾向于强极性和高分子量的分析物
压力和温度的较小变化都会使其密度（溶剂力）有很大 变化。所以通过改变萃取压力和萃取温度，可改变SFs的 溶剂力，从而实现对特定组分的萃取。这个特性还允许 我们在不同的压力下萃取一个复杂样品，从而实现选择 性萃取。
（3）后处理简单，即萃取物易于和二氧化碳分离 溶剂萃取在分析痕量有机物时需要浓缩，这样费时，而且 还会引起挥发性物质的损失。反之，一些SFs在室温时是 气体（如CO2），浓缩步骤可以大大简化。
2、基本原理
超临界流体萃取分离过程的原理是利用超临界流体的溶 解能力与其密度的关系，即利用压力和温度对超临界流 体溶解能力的影响而进行的。在超临界状态下，将超临 界流体与待分离的物质接触，使其有选择性地把极性大 小、沸点高低和分子量大小的成分依次萃取出来。当然 ，对应各压力范围所得到的萃取物不可能是单一的，但 可以控制条件得到最佳比例的混合成分，然后借助减压 、升温的方法使超临界流体变成普通气体，被萃取物质 则完全或基本析出，从而达到分离提纯的目的，所以超 临界流体萃取过程是由萃取和分离组合而成的。
1、概述
超临界流体：在高于临界压力与临界 温度时，物质的一种状态。它们的物 理性质介于液体和气体之间。
超临界流体萃取(Supercritical Fluid Extraction, SFE)是用超临界流体作为 萃取剂进行萃取的一种技术。由于超 临界流体有好的溶解力和扩散系数， 容易渗透到固体的孔隙中，快速进行 两相平衡交换大大提高萃取效率和速 度，成为样品预处理与各种色谱方法 联用的重要手段。
