压型钢板计算手册
组合楼板计算1.5mm压型钢板
组合楼板方案计算书计算：复核：审核：日期：2015年11月中铁四局集团二Ｏ一五年十一月十一日目录1计算说明 (1)2计算依据 (1)3跨度3m的组合楼板 (1)3.1验算条件 (1)3.2计算荷载 (1)3.3施工阶段内力验算 (2)3.4强度验算 (3)3.5挠度验算 (5)4跨度3.4m的组合楼板 (5)4.1验算条件 (5)4.2计算荷载、 (6)4.3施工阶段内力验算 (6)4.4强度验算 (7)4.5挠度验算 (9)5结论 (9)组合楼板方案计算书1计算说明本工程楼板最大跨度为3.4米，计算时按照3.0m与3.4mi两种跨度进行计算，施工阶段施工荷载标准值按照1.5kN/m2进行计算，楼板厚度为120mm。
设计采用YXB-51-155-620压型钢板与混凝土组合楼板的方案，本计算书为验算该方案能否满足施工阶段的要求。
2计算依据本工程计算时主要参照以下规范、图纸：1、深圳地铁汇通大厦结构设计图纸2、《钢结构设计规范》（GB50017-2003）3、《建筑结构荷载规范》（GB50009-2012）4、《组合楼板设计与施工规范》（CECS 273-2010）5、《钢与混凝土组合楼板》（05SG522）3跨度3m的组合楼板3.1验算条件本工程按照简支梁与连续梁两种情况进行计算，梁间距 3.0m，楼板厚度120mm，施工荷载1.5kN/m2，压型钢板型号为YXB-51-155-620，压型钢板材质为Q345B级钢，压型钢板抗拉强度设计值为300f Mpa=。
3.2计算荷载恒荷载：压型钢板及钢筋自重（每平方米）：10.230.150.38kN/mg=+=楼板自重：20.122525 1.0=3.0kN/mg b h=⨯⨯=⨯⨯施工荷载：11.5 1.5 1.0=1kN/m.5p b=⨯=⨯荷载标准值：0.38 3.0+1.5=4.88kN/mBg=+荷载基本值：()0.38 1.2 3.0 1.4+1.5 1.4=k 0.9 6.08N/m J g =⨯⨯⨯⨯+ YXB-51-155-620压型钢板剖面图如下图1所示：图1-压型钢板剖面图3.3施工阶段内力验算简支状态当压型钢板按照单跨简支布置时计算模型简化为简支梁进行计算，计算模型如下图2所示：图2-压型钢板计算简图-简支状态查《建筑结构静定计算手册得》： 最大跨中弯矩：M 中=6.84kN.m 最大支座反力：R=9.12kN 三跨连续状态当压型钢板按照3跨或以上连续布置时简化为三跨连续梁进行计算，计算模型如下图3所示：图2-压型钢板计算简图-3跨连续状态表1-三跨等跨跨内计算系数荷载图跨内最大弯矩 支座弯矩剪力M1M2MB MC V A (),B l r V (),C l r V VD0. 08 0. 025 -0.1 -0.1 0.4 0. 6 -0.5-0.5 0.6-0.4最大跨中弯矩：M 中= 4.38kN.m最大支座负弯矩：M 支=5.47kN.m 边支座最大支座反力：R=7.3kN 中间支座反力：20.06kN 最大剪力：10.94kN本工程压型钢板截面特性如下表-2所示：表-2 YXB-51-155-620截面特性表本工程选用压型钢板厚度为1.5mm 3.4强度验算简支状态：施工阶段压型钢板的弯曲应力按照下式进行计算：66.891023430029460M MPa f Mpa W σ⨯===<= 满足要求 压型钢板腹板剪切应力按照下式计算：9.121000855010.13256.51250 1.550/1.5cr V Mpa MPa A ττ⨯===<==⨯⨯ 满足要求 支座局部承压验算：20.02/ 2.4(/90)w c R at fE l t θ⎡⎤=+⎣⎦220.06 1.5300206000(0.50.0210/1.2) 2.4(90/90)3277w w R R N⎡⎤=⨯⨯⨯⨯+⎣⎦=单个腹板受到的支座反力为：912076012w R N R ==< 满足要求 同时承受弯矩M 和支座反力R 的截面应符合下列公式：001300u M M ==< 满足要求 7600.2313277w R R ==< 满足要求75300.23 1.252078u w M R M R +==+< 满足要求 同时承受弯矩M 和剪力的截面：2222760()()0.78()0.61 1.01.550256.5u u M V M V +=+=<⨯⨯ 满足要求 3跨连续状态：施工阶段压型钢板的弯曲应力按照下式进行计算：65.471018630029460M MPa f Mpa W σ⨯===<= 满足要求压型钢板腹板剪切应力按照下式计算：10.941000855012.2256.51250 1.550/1.5cr V Mpa MPa A ττ⨯===<==⨯⨯ 满足要求 边支座局部承压验算：22.4(/90)w R at θ⎡⎤=+⎣⎦220.06 1.5(0.5 2.4(90/90)3277w w R R N⎡⎤=⨯⨯+⎣⎦=单个腹板受到的支座反力为：7.3100060812w R N R ⨯==< 满足要求 中间支座局部承压验算：22.4(/90)w R at θ⎡⎤=+⎣⎦220.2 1.5(0.5 2.4(90/90)10924w w R R N⎡⎤=⨯⨯+⎣⎦=单个腹板受到的支座反力为：20.061000167112w R N R ⨯==< 满足要求同时承受弯矩M 和支座反力R 的截面（取中间支座进行验算）应符合下列公式：1860.621300u M M ==< 满足要求16710.1116924w R R ==< 满足要求 7530.620.10.72 1.252078u w M R M R +==+=< 满足要求 同时承受弯矩M 和剪力的截面（取中间支座）：2222912()()0.62()0.43 1.01.550256.5u u M V M V +=+=<⨯⨯ 满足要求 综上计算可知：压型钢板强度在简支状态下满足要求；压型钢板强度在三跨连续状态强度满足要求。

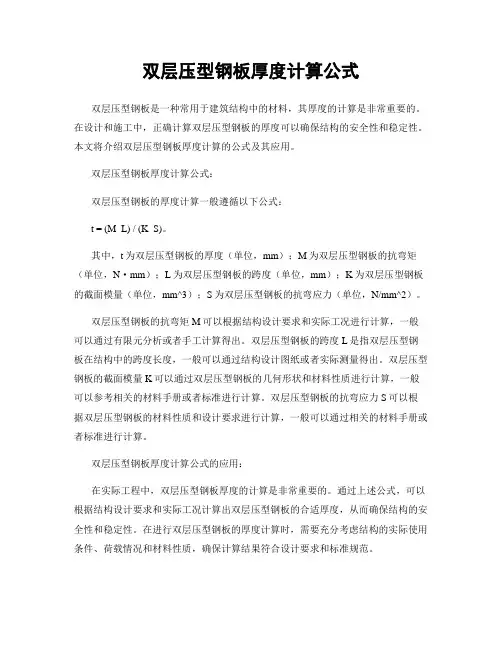

双层压型钢板厚度计算公式
双层压型钢板厚度计算公式双层压型钢板是一种常用于建筑结构中的材料，其厚度的计算是非常重要的。
在设计和施工中，正确计算双层压型钢板的厚度可以确保结构的安全性和稳定性。
本文将介绍双层压型钢板厚度计算的公式及其应用。
双层压型钢板厚度计算公式：双层压型钢板的厚度计算一般遵循以下公式：t = (M L) / (K S)。
其中，t为双层压型钢板的厚度（单位，mm）；M为双层压型钢板的抗弯矩（单位，N·mm）；L为双层压型钢板的跨度（单位，mm）；K为双层压型钢板的截面模量（单位，mm^3）；S为双层压型钢板的抗弯应力（单位，N/mm^2）。
双层压型钢板的抗弯矩M可以根据结构设计要求和实际工况进行计算，一般可以通过有限元分析或者手工计算得出。
双层压型钢板的跨度L是指双层压型钢板在结构中的跨度长度，一般可以通过结构设计图纸或者实际测量得出。
双层压型钢板的截面模量K可以通过双层压型钢板的几何形状和材料性质进行计算，一般可以参考相关的材料手册或者标准进行计算。
双层压型钢板的抗弯应力S可以根据双层压型钢板的材料性质和设计要求进行计算，一般可以通过相关的材料手册或者标准进行计算。
双层压型钢板厚度计算公式的应用：在实际工程中，双层压型钢板厚度的计算是非常重要的。
通过上述公式，可以根据结构设计要求和实际工况计算出双层压型钢板的合适厚度，从而确保结构的安全性和稳定性。
在进行双层压型钢板的厚度计算时，需要充分考虑结构的实际使用条件、荷载情况和材料性质，确保计算结果符合设计要求和标准规范。
双层压型钢板厚度计算公式的应用不仅可以用于新建结构的设计和施工，也可以用于现有结构的加固和改造。
通过合理计算双层压型钢板的厚度，可以有效提高结构的承载能力和抗震性能，延长结构的使用寿命，从而实现结构的安全、经济和可持续发展。
双层压型钢板厚度计算公式的应用还可以为工程师和设计师提供参考和指导。
在进行结构设计和施工时，工程师和设计师可以根据实际情况和要求，合理选择双层压型钢板的厚度，从而确保结构的安全性和稳定性。
压型钢板组合楼板计算
压型钢板组合楼板计算1.确定楼板布置和尺寸：根据建筑设计要求，确定楼板的布置和尺寸。
楼板的布置应满足结构强度、刚度和振动要求，尺寸应满足使用功能和建筑节约的要求。
2.根据楼板负荷和跨径计算楼板厚度：根据楼板所承受的荷载和跨度，计算楼板的合理厚度。
压型钢板组合楼板通常采用现浇混凝土楼板，其厚度应满足混凝土挤压所需的最小厚度，并考虑楼板的弯曲和剪切等荷载。
3.计算楼板的自重：根据楼板的几何尺寸和单位体积重量，计算楼板的自重。
楼板在计算自重时应考虑到横向压型钢板的重量和混凝土的重量。
4.计算楼板的荷载：根据楼板的使用要求和建筑规范，计算楼板的荷载。
楼板的荷载包括永久荷载和活荷载，如人员、设备和家具等。
计算荷载时应考虑楼板的几何特性和荷载分布。
5.计算楼板的弯曲和剪切：根据楼板在荷载作用下的弯曲和剪切，计算楼板的截面形态和受力状态。
压型钢板组合楼板的弯曲和剪切计算可以采用经典板梁理论和托伦拜恩定理等计算方法。
6.设计楼板的钢筋：根据楼板的受力状态和构造要求，设计楼板的钢筋。
对于压型钢板组合楼板，楼板的钢筋主要包括横向钢筋和纵向钢筋。
横向钢筋应布设在压型钢板的腹板和翼缘上，纵向钢筋应布设在楼板的靠近支承端。
7.检查楼板的振动和变形：根据楼板的荷载和构造要求，检查楼板的振动和变形。
楼板的振动应满足人员舒适性的要求，变形应满足建筑的使用功能和结构的安全性。
综上所述，压型钢板组合楼板的计算是一个复杂而繁琐的过程，需要考虑多个因素和条件。
准确的计算可以确保楼板结构满足使用要求和安全要求。
在实际工程中，应根据具体情况和建筑规范进行计算和设计，并进行必要的验算和调整，以确保楼板结构的安全可靠性。
压型钢板配筋计算
恒载 活载
表2 板支座弯矩 计算
B -0.542 -0.316 -0.858
BC跨 0.182 0.193 0.375
C -0.360 -0.094 -0.454
0.193 0.211 0.249 -0.316
-0.094
-0.151
CD跨 0.182 0.211 0.394
楼板自重 g1=25×h×b＝
除楼板自 重外的永 久荷载 g2=1.2×b＝
楼面活荷 载 p2=楼面 活荷载×b ＝
（二）内 力计算
按 四等跨连 续板计算
1700 mm 1700 mm 1700 mm 1700 mm 0.529
1.035
0.805
计算跨度 l10=l1n+a/2 +b1/2＝
＝
＝
l20=l2n+b1 l30=l3n+b1
混凝土抗 压强度设 计值 fc＝
混凝土抗 拉强度设 计值 ft＝
混凝土抗 拉强度标 准值 ftk＝
混凝土弹 性模量 Ec ＝ 相对受压 区高度
钢筋抗压 强度设计 值 fy'＝
钢筋抗拉 强度设计 值 fy＝
钢筋强度 标准值 fyk ＝
钢筋弹性 模量 Es＝
连接钢筋 抗拉强度 设计值 fy ＝ 混凝土上 保护层厚 度 c'＝ 混凝土下 保护层厚 度 c＝
CD段跨中 弯矩 MQK3=0.08 1×p2l302=
DE段跨中 弯矩 MQK4=0.09 8×p2l402=
B处支座弯 矩 MQKB= －0.121× p2l202=
C处支座弯 矩 MQKC=0.036× p2l302=
D处支座弯 矩 MQKD=0.058× p2l302=

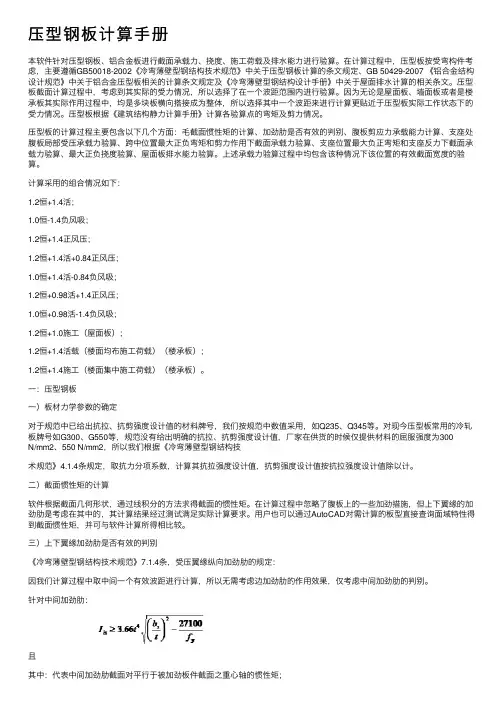

压型钢板计算手册
压型钢板计算⼿册本软件针对压型钢板、铝合⾦板进⾏截⾯承载⼒、挠度、施⼯荷载及排⽔能⼒进⾏验算。
在计算过程中，压型板按受弯构件考虑，主要遵循GB50018-2002《冷弯薄壁型钢结构技术规范》中关于压型钢板计算的条⽂规定、GB 50429-2007 《铝合⾦结构设计规范》中关于铝合⾦压型板相关的计算条⽂规定及《冷弯薄壁型钢结构设计⼿册》中关于屋⾯排⽔计算的相关条⽂。
压型板截⾯计算过程中，考虑到其实际的受⼒情况，所以选择了在⼀个波距范围内进⾏验算。
因为⽆论是屋⾯板、墙⾯板或者是楼承板其实际作⽤过程中，均是多块板横向搭接成为整体，所以选择其中⼀个波距来进⾏计算更贴近于压型板实际⼯作状态下的受⼒情况。
压型板根据《建筑结构静⼒计算⼿册》计算各验算点的弯矩及剪⼒情况。
压型板的计算过程主要包含以下⼏个⽅⾯：⽑截⾯惯性矩的计算、加劲肋是否有效的判别、腹板剪应⼒承载能⼒计算、⽀座处腹板局部受压承载⼒验算、跨中位置最⼤正负弯矩和剪⼒作⽤下截⾯承载⼒验算、⽀座位置最⼤负正弯矩和⽀座反⼒下截⾯承载⼒验算、最⼤正负挠度验算、屋⾯板排⽔能⼒验算。
上述承载⼒验算过程中均包含该种情况下该位置的有效截⾯宽度的验算。
计算采⽤的组合情况如下：1.2恒+1.4活；1.0恒-1.4负风吸；1.2恒+1.4正风压；1.2恒+1.4活+0.84正风压；1.0恒+1.4活-0.84负风吸；1.2恒+0.98活+1.4正风压；1.0恒+0.98活-1.4负风吸；1.2恒+1.0施⼯（屋⾯板）；1.2恒+1.4活载（楼⾯均布施⼯荷载）（楼承板）；1.2恒+1.4施⼯（楼⾯集中施⼯荷载）（楼承板）。
⼀：压型钢板⼀）板材⼒学参数的确定对于规范中已给出抗拉、抗剪强度设计值的材料牌号，我们按规范中数值采⽤，如Q235、Q345等。
对现今压型板常⽤的冷轧板牌号如G300、G550等，规范没有给出明确的抗拉、抗剪强度设计值，⼚家在供货的时候仅提供材料的屈服强度为300N/mm2、550 N/mm2，所以我们根据《冷弯薄壁型钢结构技术规范》4.1.4条规定，取抗⼒分项系数，计算其抗拉强度设计值，抗剪强度设计值按抗拉强度设计值除以计。
压型钢板组合楼板计算
8.88 KN.m
板跨中处弯矩 M2 =0.125q*S*S
3.11 KN.m
一个波长内上
层配筋
As'
=
（注：此处指
的是波宽范围
内的钢筋面
积）
bmin ho'=h-20
=
b1min
=
=
X=(As'*fy)/(f c*bmin)
=
≤
ξb*ho'=
楼板所能承受
最大弯矩 M2'
=
fc*bmin*X*(ho
Δq)
容许
[fmax]=S/200
fmax
不满足条件
[fmax]
5.10 mm 5.49 mm 6.34 mm
7.42 mm 8.58 mm 0.00
16.93 mm 18.53 mm 18.53 mm
18 mm
(此处不满足 时，调整压型 钢板型号或者 加设支撑）
四.
裂缝验算
标准组合下荷
载Q
面筋直径D
3.6 m 120 mm 95 mm
50 mm
根据《组合楼 板设计与施工 规范》 （CECS273210）第4.1.1 条，主要是按 施工阶段和使 用 阶段进行设计 验算：
施工阶段荷载 楼承板、钢筋 自重 DL 混凝土自重 L施L工均布活荷 载 SL
使用阶段荷载 恒荷载 DL （包括楼承板 自重、钢筋混 凝土自重、装 饰层自重）
'-X/2)
=
M2
<
M2'
(此处不满足
时，调整配
筋）
此时支座受弯
承载力满足要
求。
3.3 斜截面受 剪承载力验算
压型钢板计算手册(内容充实)
本软件针对压型钢板、铝合金板进行截面承载力、挠度、施工荷载及排水能力进行验算。
在计算过程中，压型板按受弯构件考虑，主要遵循GB50018-2002《冷弯薄壁型钢结构技术规范》中关于压型钢板计算的条文规定、GB 50429-2007 《铝合金结构设计规范》中关于铝合金压型板相关的计算条文规定及《冷弯薄壁型钢结构设计手册》中关于屋面排水计算的相关条文。
压型板截面计算过程中，考虑到其实际的受力情况，所以选择了在一个波距范围内进行验算。
因为无论是屋面板、墙面板或者是楼承板其实际作用过程中，均是多块板横向搭接成为整体，所以选择其中一个波距来进行计算更贴近于压型板实际工作状态下的受力情况。
压型板根据《建筑结构静力计算手册》计算各验算点的弯矩及剪力情况。
压型板的计算过程主要包含以下几个方面：毛截面惯性矩的计算、加劲肋是否有效的判别、腹板剪应力承载能力计算、支座处腹板局部受压承载力验算、跨中位置最大正负弯矩和剪力作用下截面承载力验算、支座位置最大负正弯矩和支座反力下截面承载力验算、最大正负挠度验算、屋面板排水能力验算。
上述承载力验算过程中均包含该种情况下该位置的有效截面宽度的验算。
计算采用的组合情况如下：1.2恒+1.4活；1.0恒-1.4负风吸；1.2恒+1.4正风压；1.2恒+1.4活+0.84正风压；1.0恒+1.4活-0.84负风吸；1.2恒+0.98活+1.4正风压；1.0恒+0.98活-1.4负风吸；1.2恒+1.0施工（屋面板）；1.2恒+1.4活载（楼面均布施工荷载）（楼承板）；1.2恒+1.4施工（楼面集中施工荷载）（楼承板）。
一：压型钢板一）板材力学参数的确定对于规范中已给出抗拉、抗剪强度设计值的材料牌号，我们按规范中数值采用，如Q235、Q345等。
对现今压型板常用的冷轧板牌号如G300、G550等，规范没有给出明确的抗拉、抗剪强度设计值，厂家在供货的时候仅提供材料的屈服强度为300 N/mm2、550 N/mm2，所以我们根据《冷弯薄壁型钢结构技术规范》4.1.4条规定，取抗力分项系数，计算其抗拉强度设计值，抗剪强度设计值按抗拉强度设计值除以计。
压型钢板组合楼板计算知识分享
3.6 m 120 mm 95 mm
50 mm
根据《组合楼 板设计与施工 规范》 （CECS273210）第4.1.1 条，主要是按 施工阶段和使 用 阶段进行设计 验算：
施工阶段荷载 楼承板、钢筋 自重 DL 混凝土自重 L施L工均布活荷 载 SL
使用阶段荷载 恒荷载 DL （包括楼承板 自重、钢筋混 凝土自重、装 饰层自重）
Ea*Ia)
w
<
（注：此条件
不满足时可以
加设支撑或者
重新选择压型
钢板型号）
（2）对三跨的 跨中扰度进行 验算 S2 根据静力计算 手册，三跨的 跨中扰度为 w＝ 0.677*0.01*qs 2*L4/(Ea*Ia)
w
<
种情况
[w]=min(L/1 80,20)=
[w]=min(L/1 80,20)=
0.59 KN/m
3.6 m
14.78 mm 20.00 mm
3.6 m 7.69 mm 20.00 mm
（注：此时可 以加设支撑或 者重新选择压 型钢板型号） 扰度满足要求
三. 使用阶段 验算 3.1 跨中弯矩 验算 q1 =(1.2*DL+1.4* LL)*Cs q2 =(1.35*DL+0.9 8*LL)*Cs q=max(q1,q2)
'-X/2)
=
M2
<
M2'
(此处不满足
时，调整配
筋）
此时支座受弯
承载力满足要
求。
3.3 斜截面受 剪承载力验算
楼板抗剪承载 力 Vu
Vu =
0.7*bmin*(h-
=
20)*ft
板所受剪力 V = q*S/2
