内窥镜使用医用高频电刀技术参数
医疗行业高频电刀使用说明书
医疗行业高频电刀使用说明书使用说明书1.产品介绍高频电刀是一种专业医疗设备，用于外科手术中的切割和凝固。
本产品具有高频电流切割和凝固功能，适用于各种不同类型的手术操作。
2.安全操作注意事项2.1 仅经过专业培训并获得相应资格证书的医务人员可以操作高频电刀。
2.2 在使用高频电刀之前，必须确保设备连接正确并且安全可靠。
检查所有电缆和附件是否完好无损。
2.3 在操作高频电刀时，必须注意保持室内干燥，以防止电击和其他电器事故的发生。
2.4 使用高频电刀时，必须穿戴适当的防护服和手套，以确保操作人员的安全。
2.5 在操作高频电刀时，禁止有水分存在的操作环境，以避免发生电击和短路。
3.操作步骤3.1 连接电源线：首先，请确保高频电刀已经连接到稳定的电源线上，并且设备接地良好。
3.2 打开电源开关：转动电源开关，确保设备处于正常工作状态。
3.3 选择合适的功率：根据手术需求选择适当的功率设置。
请参考附带的功率调节说明书。
3.4 确保电极帽的连接：确保电极帽已经正确连接到高频电刀的电极上。
3.5 进行手术操作：根据医生的指示，使用高频电刀进行手术切割和凝固。
3.6 完成手术操作后，将电源开关关闭，并断开电源线。
4.维护与保养4.1 定期检查和清洁：在每次使用高频电刀之前和之后，请务必进行检查和清洁。
检查电缆和附件是否有破损，并使用清洁布擦拭设备表面。
4.2 保持干燥：存放高频电刀时，请确保设备和附件处于干燥无水的环境中。
4.3 定期维护保养：联系设备供应商或维修人员，按照其提供的维护保养说明进行定期验收与维修。
5.故障排除5.1 若高频电刀出现故障，请立即关闭电源开关，并断开电源线。
5.2 联系售后服务：请联系设备供应商或维修人员，描述出现的问题，并按照其指示进行后续操作。
5.3 不要自行修理：禁止非专业人员自行拆卸或修理高频电刀设备。
6.技术参数请参阅附带的技术参数表。
以上是对医疗行业高频电刀的使用说明书，根据本产品的功能和操作特点，提供了详细的操作步骤、安全注意事项以及维护保养要求。
(国产)泌尿等离子电切手术系统(高频手术系统)技术参数
泌尿等离子电切手术系统（高频手术系统）技术参数一、医用内窥镜摄像系统▲1采用 CMOS 技术，1/3 HD英寸 CMOS 高清图像传感器，输出像素：1920x1080，逐行扫描,全画面水平分辨率达到 1400 线，高清影像，显著提高画面锐度与色彩表现通过过滤器有效的消除摩尔纹▲2.提供最大至 2.5 倍数码变焦和图像冻结功能、拥有翻转、镜像、旋转功能3光谱强化功能:可以强化粘膜表4.最低照度：< 3 lx（勒克斯）5. 灵敏度： F11 标准(2000lx)▲6.快门速度：自动: 1/50sto 1/50000s，快门关闭状态:1/50s7.信噪比：<60dB8.白平衡：AWB (自动白平衡), MANUAL(手动)▲9.黑平衡：ABB（自动黑平衡）10.增益：AUTO (自动增益)0dB -20 dB, MANUAL (手动 l)11.图像增强功能：清晰度增强12.工作模式：5 种模式 (A, B, C, D, E)13. 数字视频输出： 2 个DVI-D: DVI-D 连接器14.键盘连接：USB 接口15.电脑连接：串行数据接口16.摄像头尺寸：33 × 35×83 mm，摄像头电缆长度 3 m▲17.对侵入液体的防护等级：IP×7（可高压蒸气灭菌）二、医用监视器 26 寸1.白色金属外壳强度大，散热快，抗干扰2.电源：外置电源 24V3.分辨率：1920*10804.比例：16:95.色彩：1.07B6.亮度：300±10% cd/m7.最高亮度：450 cd/m8.对比度：1400:19.可视角度：178/17810.响应时间：18ms11.安装标准：VESA 100*100mm12.内置曲线：十余种医疗显示曲线及显示模式13.输入接口：DVI/VGA/VIDEO/S-VIDEO/RGB/YPBPR/HDMI/SDI（选配）14.输出接口：DVI/RGB/YPBPR/VIDEO/S-VIDEO/HDMI/SDI（选配）三、医用内窥镜冷光源1.使用电压：AC220V， 50HZ2.输入功率：350W3.光照度：≥180 万 LX4.显色指数：≥905.光照色温：5500±100K6.300nm～1700nm 波长范围内的辐通量和光通量比值:≤6mW/lm7.光照均匀度 0.58.照度超限点:≤29.输出总光通量:≥850lm10.光学接口规格:Ø10mm11.氙灯更换周期：500 小时四、等离子（高频手术系统）主机（含电源线、脚踏开关）1.电源：AC 220V 50Hz；2.工作频率：≥300KHZ；3.输出功率：电切≤200W；电凝≤120W；4.额定负载：电切模式：300Ω ±10Ω ；电凝模式：100Ω±10Ω5.安全等级：CF 型；6.具有开机自检功能，可以根据故障代码准确判断设备故障点，7.适用范围:可用于生理盐水环境下的电切和电凝；8.主机显示屏：彩色液晶屏，操作简便；9.内窥镜自动保护功能，减少内窥镜烧灼损坏；10.电极激发迅速,可以快速清刀，避免组织粘刀；五、电切镜1.内窥镜30°4*302mm 1 条；2.手柄被动式 1 个；3.外鞘 26Fr、带进出水开关 1 支；4.内鞘 24Fr、可360°旋转 1 支；5.闭孔器 1 支；6.内鞘进水接头可配合内鞘实施单鞘手术 1 个；7.冲洗接头 1 个；8.冲洗器霍夫曼式 1 个；9.电极：粗环与细环可选 2 条。
优美高仪GMD3000B系列高频电刀参数表通用型
优美高仪GMD3000B系列高频电刀参数表（通用型）
备注：优美高仪电刀主要特点
1.功率精确：真正的1瓦步进功率范围（1—300瓦）
随着内窥镜的普及，微创技术也被广泛采用。
因此对高频手术和电凝设备的要求也越来越苛刻。
如果功率输出不精确，就会使手术效果大打折扣，或者造成不必要的医疗事故，甚至危及患者生命！
优美高仪人一开始就站在技术前沿，与早期就开展微创技术的多家医院进行合作。
他们提要求，我们则从电子技术满足其手术需要。
我们成功地解决了低端不低，高端不高的技术瓶颈，目前国内绝无仅有！满足显微手术到汽化手术全方位要求（微创手术需要10以内的精确功率，1瓦步进）！
2．令人头痛的问题：一输出，图像全没了，国产电刀尤为严重，我们成功地解决了高频电刀对其它设备的干扰问题
我们采用纯净的正弦波，谐振滤波，双浮地输出方案，成功地解决了高频电刀输出时对图像监视及其它设备干扰问题，这项技术在国内遥遥领先。
3. 机器开机自检及对附件检测功能安全、放心
如果操作不当或电源电压异常，附件损坏（比如刀笔损坏，镊子、脚踏短路、断路），机器就会拒绝输出，直至故障排除。
4.整机采用优质器件制造，工艺讲究，布局合理
我们欢迎在断开电源情况下打开机壳进行比对（断开电源后，机内高压立即自动释放，避免对维修者产生危险，真正人性化设计），也不会因此失去保修权利！。
美国康美SYSTEM-5000高频电刀技术参数
手术电刀（含氩气模块）一．技术要求1.原装进口高频电刀2.具有单极切割、单极凝血和双极输出的功能，为全科全功能电刀集成系统，可满足临床各种手术的需求，可连接任何品牌胃肠镜进行电切电凝及氩气的操作。
★ 3.单极切割具有4种输出模式（纯切、高混、标混及脉冲切割模式），纯切最大功率为300W，混切最大功率为200W单极凝血具有3种输出模式（标准凝血、喷洒凝血及脉冲凝血模式）凝血最大功率为120W.★4.具有专业的低压脉冲切割及脉冲凝血方式，可满足精细胃肠手术及ERCP等手术的需求低压脉冲切割：以切、停的方式进行，最大限度减少热损伤、避免穿孔。
★5.具有单双极负极板智能化自动识别功能，无需人工确认的功能。
一旦有任何意外，立即停止输出并报警提示，避免烧烫伤的发生。
★6.具备内镜模式下氩气流量最大锁定控制功能，避免因流量过大造成的气栓和胃肠胀气，氩气流量控制为≤4 SLPM以下7.具有氩气容量不足报警功能，可提前提示需更换氩气钢瓶，避免手术的延误8.具有开机自检功能，当发现系统错误时能分别显示配件及机器内部错误代码，以便更正。
9.具有31种安全自检系统模式，功率有效输出可达99%.10.内置式数字输出端口，支持数字化手术室解决方案，可免费进行性能软件升级★11.含氩气模块,氩气流量可达0.1-12SLP/分，可满足临床氩气治疗需要.12.防电击保护类型 IEC 1类 , 防电击保护程度CF型，除颤型.二．配置要求★ 1.高容量氩气钢瓶（8L／升）2罐2.氩气软电极（直喷）2条3.圈套器1条★ 4.原装进口专用台车三．质量保证期质量保证期时间不低于3年要求：带“★”为主要技术参数，一项不符合，视为废标。
高频电刀产品技术参数
高频电刀产品技术参数（国产）
1.电源：220V±22V；50Hz±1Hz；最大电流≤4A。
2.I类CF型防除颤普通设备
3.工作制：间歇加载连续运行10s/30s
4.使用条件：环境温度5℃-40℃，湿度≤80%
5.输出功率：单极纯切 0～300W（500Ω非电抗性负载）
单极混切1 0～250W（500Ω非电抗性负载）
单极混切2 0～200W（500Ω非电抗性负载）
单极混切3 0～120W（500Ω非电抗性负载）
单极凝 0～120W（500Ω非电抗性负载）
双极凝 0～50W（100Ω非电抗性负载）
6.主载频率：0.512MHz
7.高频漏电流≤150mA。
8.全数字控制：功率输出为闭环调幅型电刀。
9.功能齐全：单、双极兼备，适用范围广，从小儿手术、精细手术、以至大型手术，其柔和的输出特性更适于美容、配合腹腔镜、宫腔镜、关节镜、电子胃镜等手术。
10.电磁兼容：符合相关标准。
11.电切：四种切割模式供选择，其热损伤小、炭化少，热别适用于整形美容科、耳鼻喉科以及烧伤切痂等精细手术。
12.电凝：采用4us凝血窄工作脉冲、凝血迅速有效。
13.控制方式：单极由双脚踏防水开关控制输出，采用机械互锁方式，
手控刀既可手控输出，也可脚控输出，脚控刀由脚控输出，双极凝血由单脚踏防水开关控制输出。
手术过程中不必进行单、双极模式转换。
14.安全装置：装有被全球临床应用证实安全的质量型中性极板监控系统。

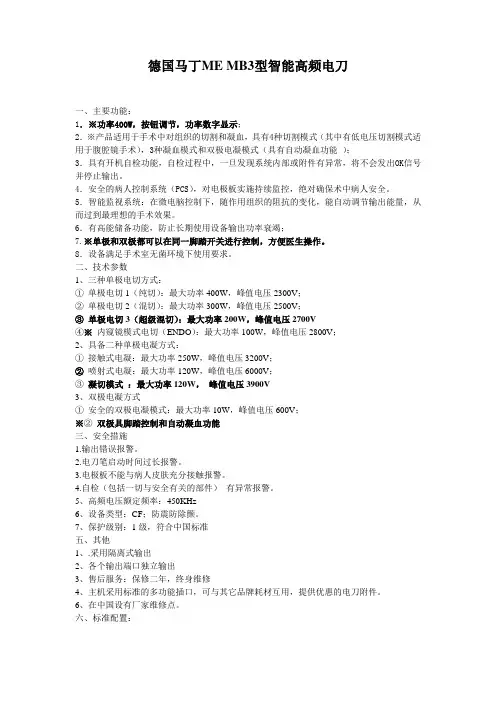

马丁ME MB3参数
德国马丁ME MB3型智能高频电刀一、主要功能：1．※功率400W，按钮调节，功率数字显示；2．※产品适用于手术中对组织的切割和凝血，具有4种切割模式（其中有低电压切割模式适用于腹腔镜手术），3种凝血模式和双极电凝模式（具有自动凝血功能）；3．具有开机自检功能，自检过程中，一旦发现系统内部或附件有异常，将不会发出OK信号并停止输出。
4．安全的病人控制系统（PCS），对电极板实施持续监控，绝对确保术中病人安全。
5．智能监视系统：在微电脑控制下，随作用组织的阻抗的变化，能自动调节输出能量，从而过到最理想的手术效果。
6．有高能储备功能，防止长期使用设备输出功率衰竭；7.※单极和双极都可以在同一脚踏开关进行控制，方便医生操作。
8．设备满足手术室无菌环境下使用要求。
二、技术参数1、三种单极电切方式：①单极电切1（纯切）：最大功率400W，峰值电压2300V；②单极电切2（混切）：最大功率300W，峰值电压2500V；③单极电切3（超级混切）：最大功率200W，峰值电压2700V④※内窥镜模式电切（ENDO）：最大功率100W，峰值电压2800V；2、具备二种单极电凝方式：①接触式电凝：最大功率250W，峰值电压3200V；②喷射式电凝：最大功率120W，峰值电压6000V；③凝切模式：最大功率120W，峰值电压3900V3、双极电凝方式①安全的双极电凝模式：最大功率10W，峰值电压600V；※②双极具脚踏控制和自动凝血功能三、安全措施1.输出错误报警。
2.电刀笔启动时间过长报警。
3.电极板不能与病人皮肤充分接触报警。
4.自检（包括一切与安全有关的部件）有异常报警。
5、高频电压额定频率：450KHz6、设备类型：CF；防震防除颤。
7、保护级别：1级，符合中国标准五、其他1、.采用隔离式输出2、各个输出端口独立输出3、售后服务：保修二年，终身维修4、主机采用标准的多功能插口，可与其它品牌耗材互用，提供优惠的电刀附件。
高频电刀技术参数
保修
1
保修期：二年（人为损坏除外）
7
供电电源：电源连接：220V∕, 50HZ,输出电流：4. 0A/220V；
8
工作模式：单极纯切、混切1、混切2、混切3、单极凝、双极凝
8. 1
单极纯切：工作频率512KHZ定额输出350W定额负载500 C
8.2
单极混1：工作频率512KHZ定额输出250W定额负载500。
8.3
单极混2：工作频率512KHZ定额输出200W定额负载500 Q
8.4
单极混3：工作频率512KHZ定额输出120W定额负载500 Q
8.5
单极凝：工作工作频率512KHZ定额输出50W定额负载IooC
9
输出方式：单极手控输出、单极脚控输出和双极脚控凝输出。
10
保护功能：本机具有开路、短路、过功率、过电流自动保护功能。 允许连续使用，允许长时间开路和短路。
高频电刀技术参数
N
技术参数
投标响应
1
适用范围：本机适用于需要切割和/或凝血的各类外科手术。
2
本机具有手控和脚控两路控制输出(只能交叉使用)，可使用单 片中性电极和双片中性电极。配备的连续性接触质量检测器可靠 性高，能随时监测中性电极状态。若接触质量低于设定值，会有 声光报警并切断输出，确保安全。
3
输出特性：CF等级低频电流隔离、全悬浮式输出。
11
安全指标符合国家标准《GB9706. 1T995医用电气设备第一部分： 安全通用要求》及≪GB9706. 4-1999医用电气设备高频手术设备 专用安全要求》。
12
主机尺寸：456mm (D) ×382mm (W) × 186mm (H)
主机净重：11. 5kg
高频电刀技术要求
采用AEC五个电离室自动曝光控制系统
8.4
胸片架滤线器为活动滤线栅非固定滤线栅
栅比为≥8:1栅密度≥36lp/cm
8.5
球管与探测器运动定位功能:平衡式运动,电磁式安全刹车,与球管同步自动跟踪,自动(电动)定位和手动定位;
8.6
SID（片源距）自动测量和指示,SID110-180的摄影范围
8.7
4.2
球管具有和探测器同步自动跟踪自动（电动）定位和手动定位功能
4.3
阳极旋转≥9000转/分钟
4.4
阳极热容量≥300KHU
*4.5
双焦点≤0.6/1.2mm
4.6
焦点功率≥33/100KW
4.7
自动缩光器，可根据检查类型自动设定照射野。
4.8
请提供球管质保期后单价。
五、
高压发生器
5.1
高频逆变式X线发生器：输出功率≥60KW；频率≥20KHZ
7.11
可分别调整肺野和纵隔的密度，调整图像的大体对比度和图象细节对比度
7.12
具有调节亮度、对比度调整、边缘增强等功能
7.13
具有电子光栅：可将图像中的无用部分隐去，使用图像更加美观
7.14
图像放大功能：可放大5倍以上
7.15
图像旋转功能有：能提供上下、左右/逆时针90°/顺时针90°旋转功能
7.16
十、
图像处理工作站（品牌商用机）
10.1
CPU：主频>3.0 GHZ
10.2
内存：>2GB
10.3
硬盘容量：>120GB
10.4
网卡：100MB/S
10.5
DVD刻录机
10.6
显示器：专业医用显示器1兆以上
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
内窥镜使用医用高频电刀技术参数
一、工作模式
1.纯切：允许最大功率切割，侧重于切割功能。
2.混切：允许最大功率切割，相对于纯切来说，侧重于凝血功能。
3.电凝：多种电凝方式自由转换。
4.电灼：适用于大部分手术的表浅凝血以及腹腔镜手术中的喷射性凝血，适用于大面积的组织渗血。
以火花放电方式灼烧达到凝血效果。
5.双极：优良的止血效果和较小的组织损伤，适用于脑外科、神经外科的手术治疗。
二、性能指标
1.具有自动稳压系统（外接电压不稳定时，保证终端输出稳定）
2.纯切功能：10～300W，功率连续可调，步长10W
3.混切功能：10～250W，功率连续可调，步长10W
4.电凝功能：10～150W，功率连续可调，步长10W
5.电凝功能II：10～120W，功率连续可调，步长10W
6.电凝功能III：10～100W，功率连续可调，步长10W
7.双极功能：0～70W，功率连续可调，步长1W
8.功率显示方式：LED数字显示
9.功率调节方式：防水按键方式调节
10.参数设置：能够保存常用切割功率、电凝功率
三、操控性能
1.具有输出功率自动补偿功能，P.A.C系统自动适应各种人体阻抗
2.具有手控或脚控功率输出功能
3.切割精确、止血性能优越
4.具有功率记忆功能
四、安全性能
1. 具有双回路安全自动监测、控制（自动监测异常并关闭功率输出）和报警功能，并能声光报警提示
2.自动检测、消除高频漏电流
五、优点
1.数字化、多功能
2.手术切口平滑、精细，术后无水肿、切口不产生纤维收缩疤痕
3.操控方式：手动按钮或脚踏板双路控制
4.脚控：防滑设计，远控脚踏开关
5.微电脑控制，在高度安全的前提下操作
6.内置相关故障自检软件，开机后自动执行自检工作
六、机器主要技术参数：
主载频率：460KHz
负载阻抗：非电抗性阻抗为单极500Ω、双极100Ω
工作电源：AC220V±10% 50Hz±2%
额定输出功率：800W±10%
七、机器标准配置
电源线1条、一次性敷机板5片、一次性敷机板连线1条、刀柄2把、脚踏开关1个、刀头10支、双极镊子1个，双极镊子线1条、内镜专用端子1个、内镜专用连接线1条、圈套器1支、异物钳1把、内镜下注射针2支。
