加压送风系统计算书
加压送风量计算
单个常闭送风口面积 m 0.76
2
风口单位面积漏风 量 m /s·m 0.083
3 2
L3 m /h 0.0
3
19051.2
22861.4
0.353
0.529
漏风阀门的数量 0
单个常闭送风口面积 m 0.76
2
前室送风时的加压送风量L计算 送风形式
楼梯间和独立前室 、合用前室均送风
同时开启 门洞断面 门的楼层 风速 数量 m/s 层数 0.7 3
L1 m3/h 1905ห้องสมุดไป่ตู้.2
计算风量 风井净面 设计风量 L=L1+L3 积 m3/h m3/h m2
内衬风管 后风井面 积 m2
前室送风时的加压送风量L计算 每层楼梯间开启门的截面 2 门开启时，达到规定风速 面积（m ）及开启数量 度值所需的送风量L1 高 开启数 宽（m） （m） 量 1.1 2.1 1 每层前室开启门的截面面积 （m2）及开启数量 宽（m） 高（m） 开启数量 1.2 2.1 1
未开启的常闭送风风口的 楼层数 漏风总量L3 3
加压送风防烟系统送风量的计算讲解
加压送风防烟系统送风量的计算
加压送风防烟 3600 a
LV ——加压送风量， m3/h； F ——每个门的开启面积，m2； v ——开启门洞处的平均风速，取0.7~1.2m/s； a ——备压系数，根据加压间密封程度取0.6~1.0； b ——漏风附加率，取0.1~0.2； n ——同时开启门的计算数量。当建筑物为20层以 下取2，当建筑物为20层及其以上时取3。
式中
加压送风防烟系统送风量的计算
加压送风防烟系统送风量的计算 以上按压差法和风速法分别计算出的风量，取其中大值作为 系统计算加压送风量。 参考防火规范中不同情况下加压送风量的定值范围表。 若计算值高于定值范围表中的风量范围，则取计算值为最终 的加压送风量，否则按定值范围表确定。
门窗类型 开向正压间的单扇门 从正压间向外的开启的 单扇门 双扇门 单扇门 高×宽（m） 2×0.8 2×0.8 2×1.6 2×2.0 缝隙长（m） 5.6 5.6 9.2 8 漏风面积（m2） 0.01 0.02 0.03 0.06
注：如设计的门与标准门尺寸不符时，楼风面积应按实际尺寸计算。 门缝宽度：疏散门为0.002—0.004m，电梯门为0.005—0.006m。
加压送风防烟系统送风量的计算

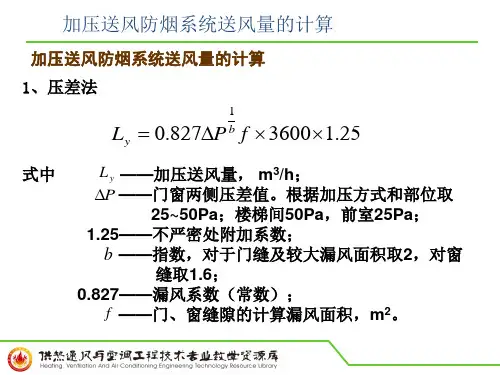

加压送风防烟系统送风量的计算 1、压差法
如防烟楼梯间有外窗仍采用正压送风时，其单位长度可开启窗缝的最大 漏风量（△ P=50Pa ）根据窗户类型确定如下：单层木窗 15.3m3/m.h ；双 层木窗10.3m3/m.h；单层钢窗10.9 m3/m.h；双层钢窗7.6m3/m.h。 四种类型标准门的漏风面积见下表
加压送风防烟系统送风量的计算
加压送风防烟系统送风量的计算 1、压差法
1 b
Ly 0.827P f 36001.25
加压送风系统的风量和风井计算
风道的风速取10m/s3#楼住宅部分地上32层+地下两层，分段加压送风；共有3个核心筒，每个核心筒里需3个风井分别向楼梯间、前室及合用前室加压送风。
楼梯间和前室采用单扇门，附加0.75的系数；前室有两个出入口，附加1.5的系数17~32层：1、防烟楼梯间（剪刀楼梯间）送风量：19000X2X0.75=28500 m3//h风井：28500/3600/10=0.79 m2//h2、合用前室送风量：15000风井：15000/3600/10=0.42 m2//h3、前室送风量：15000X0.75X1.5=16875风井：16875/3600/10=0.47 m2//h17层以下：地下室的楼梯间风量要另加1、防烟楼梯间（剪刀楼梯间）送风量：（19000 X2+16000）X0.75=40500风井：40500/3600/10=1.12 m2//h2、合用前室及前室同上段。
2# 住宅部分地上26层+地下2层<32层，楼梯间和前室采用单扇门，附加0.75的系数；合用前室有两个出入口，附加1.5的系数1、剪刀楼梯间：（23000 X 2+16000）X0.75=46500风井：46500/3600/10=1.29 m2//h2、前室：20000X0.75=15000风井：15000/3600/10=0.42 m2//h3、合用前室：20000X1.5=30000风井：30000/3600/10=0.83 m2//h风量的选择根据高层防火规范。
注：对于住宅一般12层以上才可能加压，我们可按12~20层16000-20000的范围插取风量。
剪刀楼梯间按两个楼梯间的风量计。

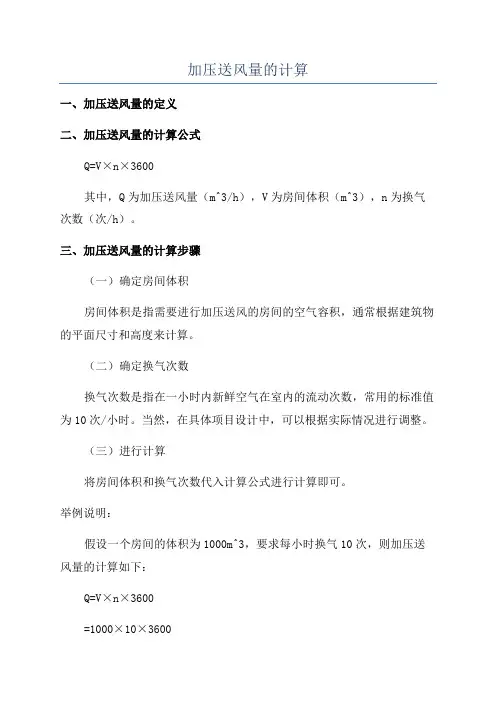

加压送风量的计算
加压送风量的计算
一、加压送风量的定义
二、加压送风量的计算公式
Q=V×n×3600
其中，Q为加压送风量（m^3/h），V为房间体积（m^3），n为换气次数（次/h）。
三、加压送风量的计算步骤
（一）确定房间体积
房间体积是指需要进行加压送风的房间的空气容积，通常根据建筑物的平面尺寸和高度来计算。
（二）确定换气次数
换气次数是指在一小时内新鲜空气在室内的流动次数，常用的标准值为10次/小时。
当然，在具体项目设计中，可以根据实际情况进行调整。
（三）进行计算
将房间体积和换气次数代入计算公式进行计算即可。
举例说明：
假设一个房间的体积为1000m^3，要求每小时换气10次，则加压送风量的计算如下：
Q=V×n×3600
=1000×10×3600
=3,600,000m^3/h
四、加压送风量的调整因素
在实际工程设计中，还需要考虑一些调整因素对加压送风量进行修正，以确保设计能够满足实际需求。
常见的调整因素如下：
1.人员密度：根据房间内人员密度来调整换气次数和送风量。
2.活动强度：考虑到人员的活动强度，调整换气次数和送风量。
3.室内热负荷：根据室内热负荷进行调整，以满足房间内的舒适要求。
五、结语
加压送风量的计算是建筑通风设计中的一个重要环节，通过合理的计
算和调整，可以保证室内空气质量的要求，提高室内环境的舒适性和健康性。
在实际设计过程中，还需要考虑其他因素的影响，并根据具体情况作
出相应的调整和修正。
建筑防烟计算(楼梯间加压送风)
楼梯间高度及形式楼梯间24m以下加压送风形式楼梯间门截面面积Ak（㎡）门洞断面风速v（m/s）楼层数量N1楼梯间送风量L1（m³/s） 3.1512 6.3前室送风量L1（m³/s）独立前室不送风楼梯间疏散门的总面积A1（㎡）Ag为前室疏散门的总面积（㎡）v3.15 3.15 1.2N1：设计疏散门开启的楼层数量公式：楼梯间各层疏散门形式双扇门疏散门数量1疏散门高（m） 2.1疏散门宽（m）1.5每个疏散门的有效漏风面积A（㎡）计算漏风量的平均压力差△P（pa）指数n0.0372122漏风疏散门的数量N2漏风总量L2（m³/s）20.266427519加压楼梯间的总门数（层数）N1楼层数上的总门数N2422单个送风阀门的面积Af（㎡）漏风阀门的数量N3漏风总量L3（m³/s）独立前室不送风1独立前室不送风楼层数4对楼梯间L1（m³/s或m³/h）对前室L1（m³/s或m³/h）L2（m³/s或m³/h）L3（m³/s或m³/h）6.3独立前室不送风0.266427519独立前室不送风楼梯间机械加压送风量Lj（公式计算）前室的机械加压送风量Ls（公式计算）23639.13907独立前室不送风楼梯间机械加压送风量Lj（规范限定）前室的机械加压送风量Ls（规范限定）楼梯间负责系统高度（m）前室负责系统高度（m）按计算按计算15.315.3楼梯间机械加压送风量Lj（计算）前室的机械加压送风量Ls（计算）23639.13907独立前室不送风楼梯间机械加压送风量Lj（设计）前室的机械加压送风量Ls（设计）28366.96688独立前室不送风公式：L3：未开启的常闭送风阀的漏风总量（m³/s）L2：门开启时，规定风速值下，其他门缝漏风总量（m³/s）A:每个疏散门的有效漏风面积,注：疏散门的门缝宽度取0.002-0.004m△P：当开起门洞风速为0.7m/s时，取值6pa△P：当开起门洞风速为1m/s时，取值12pa△P：当开起门洞风速为1.2m/s时，取值17paN2：楼梯间采用常开风口，取值为计算公式为下：公式：未开启的常闭送风阀的漏风总量L3N3：漏风阀门的数量，前室采用常闭风口取值如下：公式：楼梯间或前室的机械加压送风量L1：门开启时，达到规定风速值所需的送风量（m³/s）门开启时，规定风速值下其他门缝漏风总量L2楼梯间及前室机械加压送风系统风量计算(地上楼梯间)门开启时，达到规定风速值所需的送风量L1Ak：一层内开启门的截面面积（㎡），对于住宅楼梯前室，可按一个门的面积取值。
急诊楼楼梯间加压送风计算书6.25
一．地下室防烟楼梯间（位于轴线2A-14与2A-G及轴线2B-8与2B-A）加压送风系统（MJ-JY-1、2系统）风量的确定：本地下室防烟楼梯间到地下室二层，共3个门。
为FM甲-1：宽1.5*高2.1。
1.风量计算1）压差法：L p=0.827fΔP1/b×3600×1.25（m3/h）f —为门的漏风总面积；查表（实用供热空调设计手册）取0.04 m2。
ΔP—为压力差；楼梯间取50pa。
b —指数，对于门缝及较大漏风面积取2。
L p=0.827×3×0.04×501/2×1.25×3600=3157.80 m3/h2）风速法：L v=[nFv（1+b）/a] ×3600（m3/h）V —为开启门洞处的平均风速；取0.7m/s。
F —为单个门的开启面积；取1.5×2.1=3.15m2。
a —为背压系数；取1.0。
b —为漏风附加率；取0.20。
n —同时开启门的计算数量；取2。
L v=[2×3.15×0.7×1.20/1.0] ×3600=19051.2m3/h。
3）查表法得：25000 m3/h（《建筑设防火规范》GB 50016—2006）2. 风机设备选型选用SWF（A）-I-10混流风机1台。
参数如下：风量G=27174m3/h风压H=430Pa功率P=5.5kW（380V）转速n=960r/min.选择自垂式百叶2个，地下一层及二层每层设置一个。
尺寸为：宽×高=800x1250。
安装于地下室楼梯间距地面0.3m处。
3. 风机置于门急诊楼楼屋面。
二．门急诊防烟楼梯间（位于轴线2A-16及轴线2B-5处）加压送风系统（MJ-JY-3、4系统）风量的确定：本门急诊楼防烟楼梯间不到地下室，4个门。
为FM甲-1：宽1.5*高2.1。
1. 风量计算1）压差法：L p=0.827fΔP1/b×3600×1.25（m3/h）f —为门的漏风总面积；查表（实用供热空调设计手册）取0.04 m2。
(完整版)加压送风计算方法
17763.07
加压送风管风速(m/s):
15.00
加压送风口风速(m/s):
6.00
加压送风管截面积m2:
0.33
加压送风口遮挡系数:
0.75
加压送风口面积m2:
1.10
25578.82
楼梯间的机械加压送风量计算表
项目名称：
CSR
加压部位：
FAB 左下前室
前室或楼梯间的机械加压送风量（m3/s）L＝L1＋L2＋L3
3: 送风阀门总漏风量（m3/s）：L2=0.083AFN3 A F —— 每层送风阀门的总面积 N 3 ——漏风阀门的数量
送风阀门总漏风量（m3/s）：L3＝
2 4.2
1.06 2
0.17596
前室或楼梯间的机械加压送风量(m3/s)L＝L1＋L2＋L3＝
4.93
前室或楼梯间的机械加压送风量(m3/h)L：
N 1——开启门的数量 开启着火层疏散门为保持门洞处风速的风量：L 2=
3: 送风阀门总漏风量（m3/s）：L2=0.083AFN3 A F —— 每层送风阀门的总面积 N 3 ——漏风阀门的数量
送风阀门总漏风量（m3/s）：L3＝
3 4.2
0.30 0 0
前室或楼梯间的机械加压送风量(m3/s)L＝L1＋L2＋L3＝
0
A—— 每层电梯门及疏散门总有效漏风面积：
0.0180
△ P—— 压力差 Pa
40
n —— 指数一般2
2
N 1——漏风门的数量
4
保持正压值所需的风量（m3/s）：L1＝
0.47
2: 着火层疏散门为保持门洞处风速的风量（m3/s）：L2=FVN2
F ——每层开启门总面积：
加压送风量排烟量计算
加压送风量排烟量计算根据新版防排烟规范，计算加压送风量和排烟量是非常重要的。
下面将介绍加压送风量和排烟量的计算方法。
一、加压送风量的计算方法1.单室内环境的加压送风量计算单室内环境的加压送风量可以使用下面的公式计算：Q=V×n×t其中，Q为加压送风量，单位为m3/h；V为室内高度，单位为m；n 为排烟换气次数，一般为10-12次/h；t为加压送风时间，单位为h。
2.多室内环境的加压送风量计算多室内环境的加压送风量计算需要考虑不同房间之间的空气流动。
可以使用下面的公式计算：Q=∑(V×n×t)其中，Q为加压送风量，单位为m3/h；V为室内高度，单位为m；n 为排烟换气次数，一般为10-12次/h；t为加压送风时间，单位为h；∑表示对所有房间求和。
二、排烟量的计算方法排烟量是指建筑物内需要通过排烟来保持室内烟气浓度在可接受范围内的烟气量。
根据新版防排烟规范，排烟量的计算可以分为两种情况。
1.单室内环境的排烟量计算单室内环境的排烟量可以使用下面的公式计算：Q=S×H×Q0其中，Q为排烟量，单位为m3/h；S为烟气发生面积，单位为m2；H 为烟气发生高度，单位为m；Q0为单位面积的排烟量，一般为2.5-3.5m3/(s·m2)。
2.多室内环境的排烟量计算多室内环境的排烟量计算需要考虑不同房间之间的空气流动。
可以使用下面的公式计算：Q=∑(S×H×Q0)其中，Q为排烟量，单位为m3/h；S为烟气发生面积，单位为m2；H 为烟气发生高度，单位为m；Q0为单位面积的排烟量，一般为2.5-3.5m3/(s·m2)；∑表示对所有房间求和。
以上就是加压送风量和排烟量的计算方法，根据实际情况进行计算可以确保建筑物内的空气质量和烟气浓度达到要求，保障人员安全和舒适。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5、6、7#楼加压送风系统风量计算书
1.合用前室加压送风系统风量计算
按开启着火层疏散通道时要相对保持该门洞处的风速计算公式：
L=F*V*N=1.2*2.1*3600*0.7*2*0.75(单扇门取0.75的系数)=9526立方/h. 5、6#楼共30层，着火时开启3层的正压送风口。
正压送风系统送风量L=9526X3=28578立方/h.附加系数取1.1为L=28578X1.1=31435立方/h.根据高层民用建筑设计防火规范8.3.2-4 中20-32层正压送风量为28000-32000立方/h.合用前室正压送风系统屋顶正压送风机组风量为33158立方/h，每层风口送风量L=33158/3=11052立方/h。
8#楼加压送风系统风量计算书
1. 楼梯间加压送风系统风量计算
按开启着火层疏散通道时要相对保持该门洞处的风速计算公式：L=F*V*N=1.2*2.1*3600*0.7*=6350立方/h. 8#楼共20层，着火时开启2层的正压送风口。
正压送风系统送风量L=6350X2=12700立方/h.附加系数取1.1为L=12700X1.1=13970立方/h.根据高层民用建筑设计防火规范8.3.2-2 中<20层正压送风量为16000-20000立方/h.防烟楼梯间正压送风系统屋顶正压送风机组风量为18036立方/h，每层风口送风量L=18036/6=3006立方/h。
2. 合用前室正压送风系统风量计算
按开启着火层疏散通道时要相对保持该门洞处的风速计算公式：L=F*V*N=1.2*2.1*3600*0.7*=6350立方/h. 8#楼共20层，着火时开启2层的正压送风口。
正压送风系统送风量L=6350X2=12700立方
/h.附加系数取1.1为L=12700X1.1=13970立方/h.根据高层民用建筑设计防火规范8.3.2-2 中<20层合用前室正压送风量为12000-16000立方/h.合用前室正压送风系统屋顶正压送风机组风量为15858立方/h，每层风口送风量L=15858/2=7929立方/h。
