高三物理专题训练之 交变电流及理想变压器
2019届高三物理专题训练之交变电流及
理想变压器
典例1. (2019·全国III卷·16)一电阻接到方波交流电源上，在一个周期内产生的热量为Q方；若该电阻接到正弦交变电源上，在一个周期内产生的热量为Q正。
该电阻上电压的峰值为u0，周期为T，如图所示。
则Q方: Q正等于( )
A.1:2
B.2:1
C. 1 : 2
D. 2 : 1
典例2. (2019·全国Ⅰ卷·16)一含有理想变压器的电路如图所示，图中电阻R1、R2和R3的阻值分别为3 Ω、1 Ω和4 Ω，A为理想交流电流表，U为正弦交流电压源，输出电压的有效值恒定。
当开关S断开时，电流表的示数为I；当S闭合时，电流表的示数为4I。
该变压器原、副线圈匝数比为()
A. 2
B. 3
C. 4
D. 5
1．如图所示为小型旋转电枢式交流发电机的原理图，其矩形线圈在磁感应强度为B的匀强磁场中绕垂直于磁场方向的固定轴OO′匀速转动。
磁场的磁感应强度B＝2×10－2T，线圈的面积S＝0.02 m2，匝数N＝400 匝，线圈总电阻r＝2 Ω，线圈的两端经集流环和电刷与电
阻R＝8 Ω连接，与电阻R并联的交流电压表为理想电表，线圈的转速n＝50
πr/s。
在t＝0时刻，线圈平面与磁场方向平行，则下列说法正确的是()
A．交流发电机产生电动势随时间的变化关系是e＝82sin 100t(V)
B．交流电压表的示数为8 V
C．从t＝0时刻开始线圈平面转过30°的过程中，通过电阻的电荷量约为5.7×10－3 C
D．电阻R上的热功率为6.4 W
2．如图所示，理想变压器的原线圈接有频率为f、电压为U的交流电，副线圈接有光敏电阻R1（光照增强时，光敏电阻阻值减小）、用电器R2。
下列说法正确的是()
A．P位置不动，当光照增强时，变压器的输入功率减小
B．光照强度不变，当滑动触头P向上滑动时，用电器消耗的
功率增大
C．当f减小时，变压器的输入功率减小
D．P位置不动，光照强度不变，当U增大时，用电器消耗的功率增大
3. 如图所示为一自耦变压器，保持电阻R′和输入电压不变，以下说法正确的是()
A．滑片P向b方向移动，滑片Q下移，电流表示数减小
B．滑片P不动，滑片Q上移，电流表示数不变
C．滑片P向b方向移动、滑片Q不动，电压表示数增大
D．滑片P不动、滑片Q上移或下移，电压表示数始终不变
4．如图甲所示电路，已知电阻R1＝R2＝R，和R1并联的D是理想二极管(正向电阻可视为零，反向电阻为无穷大)，在A、B之间加一个如图乙所示的交变电压(电压为正值时，U AB>0)。
由此可知()
A．在A、B之间所加的交变电压的周期为2 s
B．在A、B之间所加交变电压瞬时值表达式为u＝202sin 50πt(V)
C．加在R1上电压的有效值为10 V
D．加在R2上电压的有效值为510 V
5. 用同样的交流电分别用甲、乙两个电路给同样的灯泡供电，
结果两个电路中的灯泡均能正常发光，乙图中理想变压器原、
副线圈的匝数比为5 : 3，则甲、乙两个电路中的电功率之比
为()
A. 1 : 1
B. 5 : 2
C. 5 : 3
D. 25 : 9
6．如图甲所示，一理想变压器的原副线圈匝
数之比为n 1 : n 2 =1 : 2，原线圈连接正弦式交流
电源，副线圈连接一个“220 V ，100 W”的白炽
灯泡，灯泡正常发光。
白炽灯泡的伏安特性曲
线如图乙所示。
若将副线圈接上述电源，灯泡
接原线圈，则灯泡的实际功率约为( )
A ．6.25 W B. 11.6 W C. 36.3 W D. 100 W
7. 如图所示，a 、b 两端接在正弦交流电源上，原副线圈回路中A 、B 电阻的阻值相同，原副线圈匝数比为n 1∶n 2，下列说法中正确的是( )
A ．A 、
B 电阻的电流之比为n 1∶n 2
B ．A 、B 电阻的电压之比为n 1∶n 2
C ．A 、B 电阻的功率之比为2221:n n
D ．A 电阻上的电压与原线圈输入电压之比为1 : 1
8．(多选)如图甲所示，理想变压器原、副线圈的匝数比为n 1∶n 2＝10∶1，b 是原线圈的中心抽头，S 为单刀双掷开关，定值电阻R 1、R 2均为10 Ω。
在原线圈c 、d 两端加上如图乙所示的交变电压，下列说法正确的是( )
A ．当S 与a 连接后，理想电流表示数为2.2 A
B ．当S 与a 连接后，理想电压表示数为11 V
C ．当S 由a 拨到b 后，副线圈输出电压的频率变为25 Hz
D ．当S 由a 拨到b 后，原线圈的输入功率变为原来的4倍
9．(多选)如图所示，理想变压器原线圈接在交流电源上，其电动势为2202sin100πu t ，交流电源电阻为r =10 Ω，定值电阻R 0 =100 Ω与原线圈并联，滑动变阻器R 与副线圈串联，滑动变阻器的最大值为R m = 30 Ω，已知变压器的原副线圈的匝数之比为2 : 1，电流表和电压表均为理想交流电流表。
滑动变阻器的滑动触头由最上端下向下缓慢移动到某位置时，开
关S 分别接a 、b ，电源输出功率相等，下列说法正确的是( )
A ．开关接a 时，电流表的示数为2 A
B ．开关接b 时，电压表的示数为110 V
C ．电源的输出功率相等时，滑动变阻器的阻值可能为R = 25 Ω
D ．副线圈消耗的功率最大时，滑动变阻器的阻值为R = 10 Ω
典例1.【解析】根据题述，正弦交变电流的电压有效值为02，而方波交流电的有效值为u 0，根据焦耳定律和欧姆定律，22U Q I RT T R ==，可知在一个周期T 内产生的热量与电压有效值的二次方成正比，2
2
00::2:12Q Q u == ⎪⎝⎭方正，选项D 正确。
【答案】D
典例2. 【解析】开关断开时，电路如图甲所示，原、副线圈的电流比
I I 2＝n 2n 1，通过R 2的电流I 2＝In 1n 2，副线圈的输出电压U 2＝I 2(R 2＋R 3)＝5In 1n 2
，由U 1U 2＝n 1n 2
可得原线圈两端的电压U 1＝5I ⎝⎛⎭⎫n 1n 22，则U ＝U 1＋IR 1＝5I ⎝⎛⎭⎫n 1n 22＋3I ；开关闭合时，电路如图乙所示，原、副线圈的电流比4I I 2′＝n 2n 1
，通过R 2的电流I 2′＝4In 1n 2，副线圈的输出电压U 2′＝I 2′R 2＝4In 1n 2，由U 1′U 2′
＝n 1n 2
可得原线圈两端的电压U 1′＝4I ⎝⎛⎭⎫n 1n 22，则U ＝U 1′＋4IR 1＝4I ⎝⎛⎭⎫n 1n 22＋12I ，联立解得n 1n 2
＝3，选项B 正确。
【答案】B
1．【答案】C
【解析】磁场的磁感应强度B ＝2×10－2 T ，线圈面积S ＝0.02 m 2，匝数N ＝400，线圈总电阻r ＝2 Ω，线圈的转速n ＝50π
r/s ，故ω＝100 rad/s ，交流发电机产生电动势随时间的变化关系是e ＝NBSωcos ωt ＝82cos 100t (V)，A 项错误；交流电压表显示出的是路端电压有效值，
故示数为E m R 2(R ＋r )
＝6.4 V ，B 项错误；从t ＝0时刻转过30°的过程中，通过电阻的电荷量为q ＝N ΔΦR ＋r ＝42×10－3 C≈5.7×10－3 C ，C 项正确；电阻R 上的热功率P ＝I 2R ＝⎝ ⎛⎭
⎪⎪⎫E m 2R ＋r 2·R ＝5.12 W ，D 项错误。
2．【答案】D
3.【答案】D
4．【答案】D
【解析】由图象可得交流电的周期T ＝0.02 s ，故A 错误；电压最大值为U m ＝20 2 V ，交变电压的瞬时值表达式为u ＝U m sin ωt ＝202sin 2πT
t ＝202sin 100πt (V)，故B 错误；因为是交流电所以应该分两种情况考虑：当A 点电位高于B 点电位时二极管导通即R 1被短路，R 2
电压为电源电压2022
V ＝20 V ；当B 点电位高于A 点电位时二极管截止，R 1、R 2串联分压，即对R 1有U 12R 1T ＝102R 1·T 2，解得U 1＝5 2 V ，对R 2有：U 22R 2T ＝202R 2·T 2＋102R 2·T 2
，解得U 2＝510 V ，故C 错误D 正确。
5.【答案】C
【解析】设灯泡的额定电流为I ，则甲图中电路的功率为P 1=UI ，根据变流比可知，乙图中原线圈中电流为
35I ，乙图中的功率为235
P IU =，因此甲、乙两个电路中的功率之比为5 : 3，C 项正确。
6．【答案】B
7.【答案】C
8．【答案】AD
9．【答案】AC
【解析】开关接a 时，电流表的示数为1102A U I R r ==+，A 正确；根据变压比可得2121n U U n =，
原线圈所在电路中，电源内阻要分压，原线圈输入电压小于220 V ，则U 2小于110 V ，B 错误；电源输出功率相等时，即R 等效至原线圈时阻值等于R 0或等于1 Ω，由2201
()n R R n =可得R = 25 Ω或0.25R =Ω，C 正确；副线圈消耗的功率最大，即电源输出功率最大，即212
()10n R R n ==Ω等效，解得R = 2.5 Ω，D 错误。
高考物理电磁学知识点之交变电流基础测试题及解析
高考物理电磁学知识点之交变电流基础测试题及解析一、选择题1．如图甲所示，理想变压器原副线圈的匝数比为5 ：1，V 和R 1、R 2分别是电压表、定值电阻，且R 1＝5R 2．已知ab 两端电压u 按图乙所示正弦规律变化．下列说法正确的是A ．电压u 瞬时值的表达式2202sin10(V)u t π=B ．电压表示数为40VC ．R 1、R 2两端的电压之比为5 ：1D ．R 1、R 2消耗的功率之比为1 ：52．采用220 kV 高压向远方的城市输电．当输送功率一定时，为使输电线上损耗的功率减小为原来的14，输电电压应变为（ ） A ．55 kVB ．110 kVC ．440 kVD ．880 kV3．一自耦变压器如图所示，环形铁芯上只绕有一个线圈，将其接在a 、b 间作为原线圈．通过滑动触头取该线圈的一部分，接在c 、d 间作为副线圈，在a 、b 间输入电压为U 1的交变电流时，c 、d 间的输出电压为U 2，在将滑动触头从M 点顺时针转到N 点的过程中( )A ．U 2>U 1，U 2降低B ．U 2>U 1，U 2升高C ．U 2<U 1，U 2降低D ．U 2<U 1，U 2升高4．某变压器原、副线圈匝数比为55：9，原线圈所接电源电压按图示规律变化，副线圈接有负载．下列判断正确的是A ．输出电压的最大值为36VB ．原、副线圈中电流之比为55：9C ．变压器输入、输出功率之比为55：9D ．交流电源有效值为220V ，频率为50Hz5．如图所示，一理想变压器的原、副线圈匝数之比为12:55:1n n =，原线圈接入电压2202sin100u tV π=的交流电源，图中电表均为理想电表，闭合开关后，当滑动变阻器的滑动触头P 从最上端滑到最下端的过程中，下列说法正确的是（ ）A ．副线圈中交变电流的频率为100HzB ．0t =时，电压表的示数为0C ．电流表的示数先变小后变大D ．电流表的示数先变大后变小6．一含有理想变压器的电路如图所示，图中电阻1R 、2R 和3R 的阻值分别为3Ω、1Ω和4Ω，A 为理想交流电流表，U 为正弦交流电压源，输出电压R 的有效值恒定当开关S 断开时，电流表的示数为I ；当S 闭合时，电流表的示数为4I 。
2020届高考物理冲刺专项训练24 交变电流、变压器 (解析版)
交变电流、变压器一、单选题1．（2020·全国高三专题练习）如图所示为某住宅区的应急供电系统，由交流发电机和副线圈匝数可调的理想降压变压器组成．发电机中矩形线圈所围的面积为S，匝数为N，电阻不计，它可绕水平轴OO′在磁感应强度为B的水平匀强磁场中以角速度ω匀速转动．矩形线圈通过滑环连接降压变压器，滑动触头P上下移动时可改变输出电压，R0表示输电线的电阻．以线圈平面与磁场平行时为计时起点，下列判断正确的是A．若发电机线圈某时刻处于图示位置，变压器原线圈的电流瞬时值为零B．发电机线圈感应电动势的瞬时值表达式为e = NBSω sinωtC．当用电量增加时，为使用户电压保持不变，滑动触头P应向上滑动D．当滑动触头P向下移动时，变压器原线圈两端的电压将升高【答案】B【解析】若发电机线圈某时刻处于图示位置，则此时线圈中产生的感应电动势最大，变压器原线圈的电流瞬时值为最大，选项A 错误；发电机线圈感应电动势的瞬时值表达式为e = NBSωcosωt,选项B错误；当用电量增加时，导线上的电流增加，导线R0上的电压损失变大，为使用户电压保持不变，变压器次级输出电压应该变大，故滑动触头P应向上滑动，选项C正确；变压器原线圈两端的电压是由发电机的输出电压决定的，与滑动端P无关，选项D 错误．2．（2020·长春市第一一五中学高三月考）一台小型发电机与计算机相连接，计算机能将发电机产生的电动势随时间变化的图象记录下来，如图甲所示，让线圈在匀强磁场中以不同的转速匀速转动，计算机记录了两次不同转速所产生正弦交流电的图象如图乙所示.则关于发电机先后两次的转速之比n a∶n b，交流电b的最大值正确的是()A．3∶2V B．3∶2，20 3VC．2∶3V D．2∶3，20 3V【答案】B【解析】由图可知，a的周期为0.4s；b的周期为0.6s，则由n=1T可知，转速与周期成反比，故曲线a、b对应的线圈转速之比为3：2；曲线a表示的交变电动势最大值是10V，根据E m=nBSω得曲线b表示的交变电动势最大值是203V；故B正确，ACD错误．3．（2019·全国高三专题练习）如图，实验室一台手摇交流发电机，内阻r＝1.0 Ω，外接R＝9.0 Ω的电阻．闭合开关S，当发电机转子以某一转速匀速转动时，产生的电动势e＝sin10πt(V)，则()A．该交变电流的频率为10 HzB．该电动势的有效值为VC．外接电阻R所消耗的电功率为10 WD．电路中理想交流电流表A的示数为1.0 A【答案】D【解析】交流电的频率，故A错误；该电动势的最大值为102V，故B错误；电压有效值为10V，电路中电流为10119I A A==+，外接电阻R所消耗的电功率为29P I R W==，故C错误，D正确．4．（2020·福建省永春美岭中学高三开学考试）现用电压为380V的正弦式交流电给额定电压为220V的电灯供电，以下电路中不可能使电灯正常发光的有（）A．B．C．D．【答案】D【解析】A、电源电压为380V，由于灯泡与滑动变阻器的部分电阻并联再跟部分电阻串联，则灯泡的电压可能为220V，则灯泡可能正常发光．故A正确．B、同理，灯泡与滑动变阻器的部分电阻并联再跟部分电阻串联，则灯泡的电压可能为220V，则灯泡可能正常发光．故B正确．C、因为原线圈的匝数大于副线圈的匝数，则输出电压小于输入电压，可能小于220V，灯泡可能正常发光．故C正确．D、原线圈的匝数小于副线圈的匝数，则输出电压大于输入电压，则灯泡的电压大于380V，则灯泡被烧坏．故D错误．本题选择不可能正常发光的，故选D．5．（2020·四川省泸县五中高三月考）如图为模拟远距离输电的部分测试电路，a、b端接电压稳定的正弦交变电源，定值电阻阻值分别为R1、R2，且R1<R2，理想变压器的原、副线圈匝数比为k且k<1，电流表、电压表均为理想表，其示数分别用I和U表示。
高考物理二轮复习热点训练解析—交变电流和理想变压器
高考物理二轮复习热点训练解析—交变电流和理想变压器1.(2021·广西桂林市秀峰区第一次联合调研)某交流发电机的线圈在匀强磁场中匀速转动时，磁通量Φ随时间t 变化的关系如图1所示，则下列说法正确的是()图1A.t ＝0时刻，线圈平面与中性面平行B.1s 内线圈中感应电流方向改变50次C.t ＝0.015s 时刻，线圈中的感应电流最大D.t ＝0.01s 时刻，图像的切线斜率为40πWb/s 答案D解析t ＝0时刻，磁通量为0，则线圈平面与中性面垂直，所以A 错误；由图像可得周期为0.02s ，一个周期内感应电流方向改变2次，则1s 内线圈中感应电流方向改变100次，所以B 错误；t ＝0.015s 时刻，线圈中的磁通量最大，感应电流为0，所以C 错误；t ＝0.01s 时刻，感应电动势最大，图像的切线斜率为感应电动势的大小，有E m ＝ΔΦΔt ，E m ＝BSω＝Φm ω，ω＝2πT ，代入数据解得k ＝Φm ·2πT＝40πWb/s ，所以D 正确。
2.(2021·广西梧州市3月联考)两个相同的电阻，分别通以如图2甲、乙所示的两种交变电流，其中图乙的电流前半周期是直流电，后半周期是正弦式电流，则在一个周期内，甲、乙两种电流在电阻上产生的焦耳热之比等于()图2A.2∶1B.3∶2C.4∶3D.5∶4答案C解析由电流热效应知，在一个周期内，Q 甲＝i 20RT ，Q 乙＝i 20R ×T 2＋R ×T 2＝3i 20RT 4，则Q 甲Q 乙＝43，故选项C 正确。
3.(2021·安徽阜阳市教学质量统测)在图3甲电路中，理想变压器原、副线圈的匝数之比为2∶1，电压表为理想电表，定值电阻R 1＝0.8Ω、R 2＝2Ω、R 3＝3Ω，变压器原线圈两端a 、b 接正弦交流电源后，通过R 2的电流i 2随时间t 的变化规律如图乙所示。
下列说法正确的是()图3A.通过电阻R 1的电流方向每秒钟改变50次B.变压器的输入电流为2.5AC.电压表的示数为6VD.变压器的输入功率为25W 答案B解析电流的频率f ＝10.02Hz ＝50Hz ，故电流方向每秒钟改变100次，选项A 错误；通过R 2的电流I 2＝322A ＝3A ，R 2两端的电压U 2＝I 2R 2＝6V ，通过R 3的电流I 3＝U 2R 3＝2A ，通过副线圈的电流I ＝I 2＋I 3＝5A ，故通过原线圈的电流I 0＝I2＝2.5A ，选项B 正确；电压表的示数U ＝U 2＋IR 1＝10V ，选项C 错误；变压器的输入功率P 1＝P 2＝UI ＝50W ，选项D 错误。

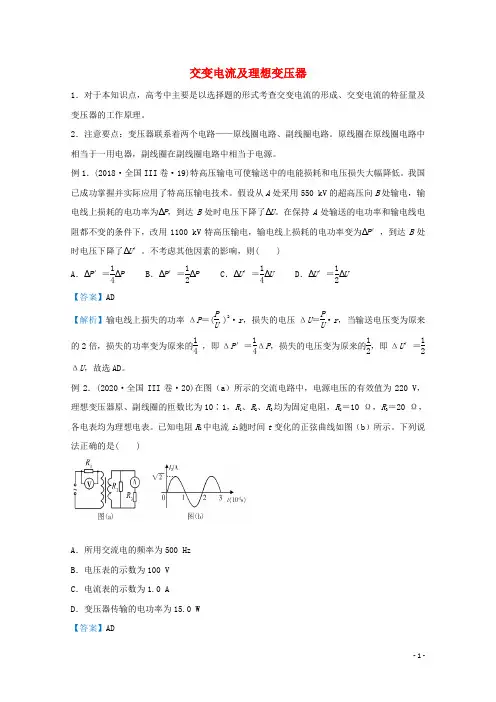

统考版2021届高考物理二轮复习提升指导与精练19交变电流及理想变压器含解析
