模板工程施工作业指导书范本
模板工程作业指导书

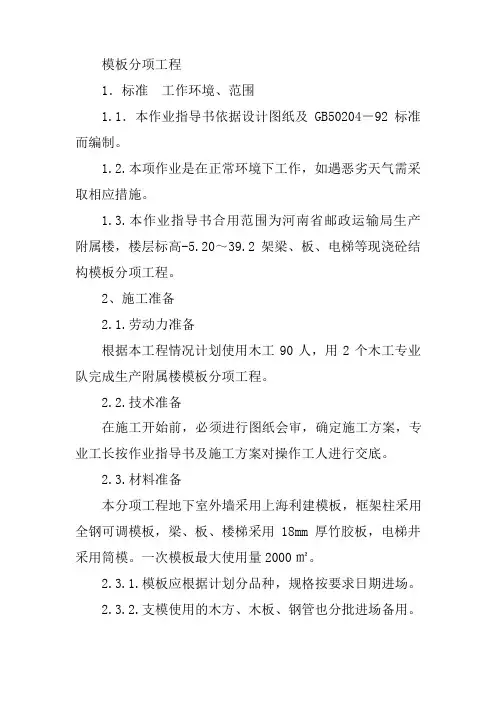

模板分项工程1．标准 工作环境、范围1.1．本作业指导书依据设计图纸及GB50204－92标准而编制。
1.2.本项作业是在正常环境下工作，如遇恶劣天气需采取相应措施。
1.3.本作业指导书合用范围为河南省邮政运输局生产附属楼，楼层标高-5.20～39.2架梁、板、电梯等现浇砼结构模板分项工程。
2、施工准备2.1.劳动力准备根据本工程情况计划使用木工90人，用2个木工专业队完成生产附属楼模板分项工程。
2.2.技术准备在施工开始前，必须进行图纸会审，确定施工方案，专业工长按作业指导书及施工方案对操作工人进行交底。
2.3.材料准备本分项工程地下室外墙采用上海利建模板，框架柱采用全钢可调模板，梁、板、楼梯采用18mm厚竹胶板，电梯井采用筒模。
一次模板最大使用量2000㎡。
2.3.1.模板应根据计划分品种，规格按要求日期进场。
2.3.2.支模使用的木方、木板、钢管也分批进场备用。
2.4.机具准备应准备鎯头、锯、活动板子、钢卷尺、脚手板等随手工具。
并且木工电锯及压刨应进场备用。
3.作业条件3.1.模板设计木工工长应根据施工图纸，及作业指导书对模板的要求进行模板组合，并均衡工序工程作业量，以减少模板投入增加周转次数。
3.2.轴线及模板线放线完毕，水平控制标高引测到预留插筋上，办好预检手续。
3.3.钢筋工程绑扎完毕，备专业管线预留洞，预埋件已安装完毕，绑好钢筋保护层垫块，并办完预检手续。
4.模板安装施工工艺4.1柱模板安装工艺4.1.1.工艺流程弹柱位置线搭设安装固定架子安装柱模板校正固定办预检4.1.2.安装柱模施工要点4.1.2.1.按标高抹水泥砂浆找平层，按位置线做好定位墩台，以便保证柱轴线边线与标高准确，或者按放线位置在柱四边离地5～8cm处主筋上焊接支杆，从四面顶住模板，以防位移。
4.1.2.2.柱模板安装，应采用整装散拆工艺，也可采用单体散装工艺。
当采用整装散拆工艺时，先将柱模组装成筒，由塔吊整体起吊就位。
模板工程施工作业指导书
允许偏差(mm)
预埋钢板中心线位置
3
预埋管预留孔中心线位置
3
预留螺栓
中心线位置
外露长度
2
+10，0
预留洞
中心线位置
截面内部尺寸
10
+10，0
2.8模板应垂直、平直、顺直Fra bibliotek其允许偏差如下表示：
项目
允许偏差(mm)
轴线位置
5
底模上表面标高
±5
截面内部
尺寸
基础
墙、柱、梁
±10
+4, -5
层高垂直
全高≤5m
全高＞5m
6
8
相邻两板表面高低差
2
表面平整(2m长度上)
5
2.9模板支设完毕后，应进行自检、专检、工序交接检，验收合格后方可进行下道工序施工。
2.2模板的稳定性、刚度和强度，必需由工地技术人员验算是否能可靠地承受浇灌砼时的重力和侧压力，以及施工中所产生的施工荷载；支撑的间距、数量、对拉螺杆的间距、木方的大小和间距、柱箍间距等均应按工地技术人员的技术交底进行。
2.3现浇钢筋砼梁板，当跨度等于或大于4米时，模板支设时应起拱，当无具体要求时，起拱高度一般为跨度的1/1000～3/1000。
1.4拼制模板时，应做到板边平直、接缝紧密；用来钉模板的钉子的长度一般为板厚的2～2.5倍，每块板至少要钉2个钉子，第二块板的钉子要朝第一块板的方向斜钉，使接缝紧密。
1.5模板配制后，应涂刷隔离剂、编好号码、写明部位用途，分别堆放好，备用模板要加遮盖予以保护，防止变形。
2.0模板的支设：
2.1支设模板前，应清除墙、柱头内的杂物，弹好各种控制线，将标高标示好，并熟悉图纸，以保证各物件的尺寸和位置的准确性。
施工作业指导书(模板)
3.4.1在常温条件下，墙体混凝土强度必须达1MPa，冬期施工外板内模结构、外砖内模结构，墙体混凝土强度达4MPa才准拆模，全现浇结构外墙混凝土强度在7.5MPa，内墙混凝土强度在4MPa才准拆模，拆模时应以同条件养护试块抗压强度为准。
3.4.2拆除模板顺序与安装模板顺序相反，先拆纵墙模板后拆横墙模板，首先拆下穿墙螺栓，再松开地脚螺栓，使模板向后倾斜与墙体脱开。如果模板与混凝土墙面吸附或粘结不能离开时，可用撬棍撬动模板下口，不得在墙上口撬模板，或用大锤砸模板。应保证拆模时不晃动混凝土墙体，尤其拆门窗洞模板时不能用大锤砸模板。
3
预埋
螺栓
中心线位移
2
2
外露长度
+10
0
+10
0
预留洞
中心线位移
10
10
截面内部尺寸
+10
0
+10
0
5成品保护
5.1保持大模板本身的整洁及配套设备零件的齐全，吊运应防止碰撞墙体，堆放合理，保持板面不变形。冬期施工时大模板背面的保温措施应保持完好。
5.2大模板吊运就位时要平稳、准确，不得碰砸楼板及其他已施工完的部位，不得兜挂钢筋。用撬棍调整大模板时，要注意保持模板下面的砂浆找平层。
2.2.4为防止大模板下口跑浆，安装大模板前抹好砂浆找平层，但找平层不能伸入墙身内。
2.2.5外砖内模结构在安装大模板前，把组合柱处的墙上舌头灰清理干净，全现浇结构挂好供外墙模板操作的架子。
2.2.6安装大模板前应把大模板板面清理干净，刷好隔离剂（不允许在模板就位后刷隔离剂，防止污染钢筋及混凝土接触面，涂刷均匀，不得漏刷）。
5.3拆除模板时按程序进行，禁止用大锤敲击，防止混凝土墙面及门窗洞口等处出现裂纹。
模板施工作业指导书

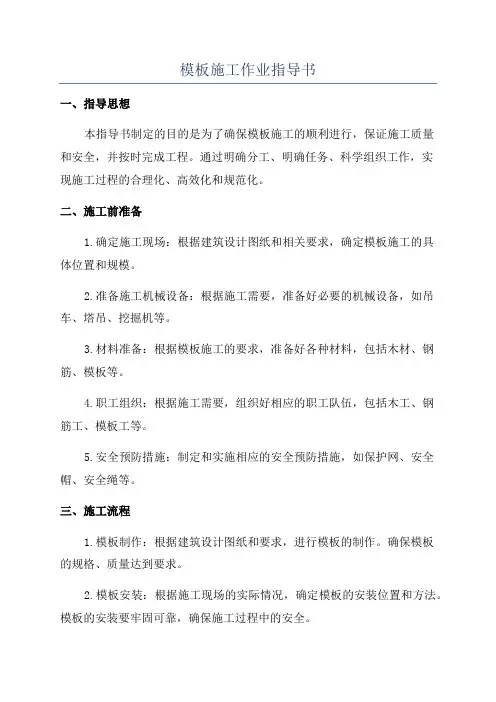

模板施工作业指导书一、指导思想本指导书制定的目的是为了确保模板施工的顺利进行，保证施工质量和安全，并按时完成工程。
通过明确分工、明确任务、科学组织工作，实现施工过程的合理化、高效化和规范化。
二、施工前准备1.确定施工现场：根据建筑设计图纸和相关要求，确定模板施工的具体位置和规模。
2.准备施工机械设备：根据施工需要，准备好必要的机械设备，如吊车、塔吊、挖掘机等。
3.材料准备：根据模板施工的要求，准备好各种材料，包括木材、钢筋、模板等。
4.职工组织：根据施工需要，组织好相应的职工队伍，包括木工、钢筋工、模板工等。
5.安全预防措施：制定和实施相应的安全预防措施，如保护网、安全帽、安全绳等。
三、施工流程1.模板制作：根据建筑设计图纸和要求，进行模板的制作。
确保模板的规格、质量达到要求。
2.模板安装：根据施工现场的实际情况，确定模板的安装位置和方法。
模板的安装要牢固可靠，确保施工过程中的安全。
3.梁板混凝土浇筑：在模板安装完成后，进行梁板混凝土的浇筑。
确保混凝土的配比、浇筑质量符合要求。
4.模板拆除：在梁板混凝土浇筑完成后，进行模板的拆除。
拆除要小心谨慎，避免对梁板造成损坏。
5.整理清理：施工完成后，对施工现场进行整理和清理，确保施工现场的整洁和安全。
四、安全措施1.施工现场设置警示标志，提示注意安全。
2.施工人员必须佩戴安全帽、安全鞋等个人防护用品。
3.严禁携带易燃、易爆物品进入施工现场。
4.机械设备操作人员必须持证上岗，操作时要严格按照操作规程进行。
5.施工现场应设置安全通道、安全出口、应急疏散通道等，确保人员的安全疏散。
五、质量控制1.模板制作要按照设计图纸和规范要求进行，确保模板的准确度和稳定性。
2.混凝土浇筑要按照设计要求进行，严格控制浇筑的质量和施工工艺。
3.施工过程中需进行现场监理和质量检查，确保工程质量符合要求。
六、施工计划与进度控制1.编制施工计划：根据工程量和施工周期，编制详细的施工计划，明确每个阶段的工作任务和时间节点。
基础模板施工作业指导书 (2)

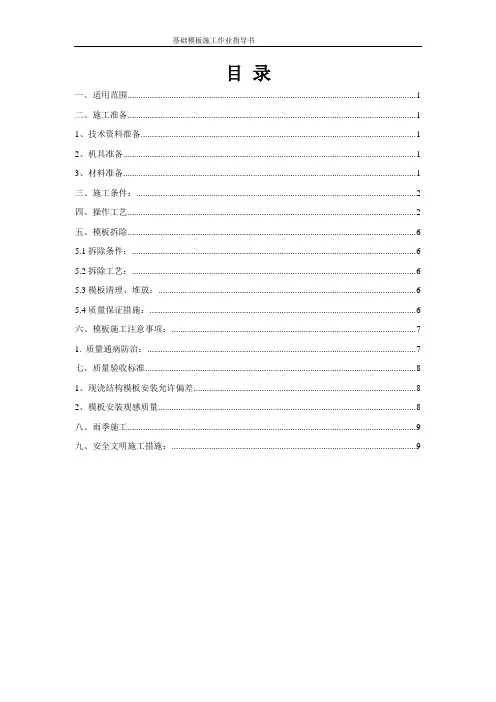

目录一、适用范围 (1)二、施工准备 (1)1、技术资料准备 (1)2、机具准备 (1)3、材料准备 (1)三、施工条件： (2)四、操作工艺 (2)五、模板拆除 (6)5.1拆除条件： (6)5.2拆除工艺： (6)5.3模板清理、堆放： (6)5.4质量保证措施： (6)六、模板施工注意事项： (7)1. 质量通病防治： (7)七、质量验收标准 (8)1、现浇结构模板安装允许偏差 (8)2、模板安装观感质量 (8)八、雨季施工 (9)九、安全文明施工措施： (9)基础模板施工作业指导书一. 适用范围本作业指导书适用于XX工程承台、基础梁模板施工。
二. 施工准备1、技术资料准备开工前由项目总工程师组织技术人员、工程管理人员、架子队学习实施性施工组织设计、设计图纸、学习关于模板工程各种规范，针对本工程的特点、难点部位引起足够重视，并针对本工程实际情况确定模板配置类型和数量。
技术人员根据方案编制具有针对性的技术交底，下发至各个相关部门，以指导现场施工。
施工前，对全体参施人员进行安全技术交底，做好施工分工准备，项目部组织进行技术、安全培训。
2、机具准备主要机具及工具见下表：3、材料准备（1）模板施工中施工使用的螺栓、胶合板、木材、脚手钢管、扣件均应符合规范要求。
（2）模板及其支架必须保证构件各部分的形状和相互位置的准确。
（3）模板安装、支撑加固施工完成之后应确保具有足够的承载能力、刚度和稳定性，能够可靠的承受混凝土的自重或侧压力以及施工荷载。
三. 施工条件：1、承台、返梁钢筋施工完毕，经过验收并办理隐检、交验手续；2、承台、返梁预留预埋完毕，验收结束。
3、顶模撑安装牢固、位置准确。
顶模撑顶端涂好防锈漆。
4、测量弹出承台、返梁控制线，并经验线合格，作为模板定位校核的依据。
5、基地面平整，且标高准确。
6、砼施工缝剔凿清理合格。
7、承台、返梁模板清理干净，均匀涂刷脱模剂（严禁使用废机油），清理干净使用前经项目质检验收合格后方可使用。
模板工程作业指导书
一、工程概况1、体操馆及历史博物馆结构概述（1）、柱钢筋混凝土矩型柱较大截面为800×800、1000×1000mm。
钢筋混凝土圆柱分别为Φ700、800、900、1000、1200、1500mm。
（2）剪力墙剪力墙厚度有200、300、400、500、600mm。
部分结构外墙采用清水混凝土墙，其中部分剪力墙内含有钢骨柱。
（3）、楼板1）首层有钢筋砼楼板和仅有地梁拉結没有楼板（室外区域），钢筋砼楼板标高有-3.15、-0.35m等，板厚300mm，地梁面标高为-1.42、-1.32m，地梁截面尺寸为600×1000、500×3100、600×3800mm等，（B-4）～（B-8）×（B-A）～（B-F）轴为体操热身场地，板面标高为-0.35m，（A-11）～（A-18）×（A-C）～（A-H）轴为体操比赛场地，平面尺寸为74×48m。
2）、5m标高楼面平面形状为不规则的曲线型，该楼面还有3.50、4.6、4.7、4.9、4.95、4.85、6.5m等不同标高，为钢筋砼楼板，楼板板厚150、120、180、200mm，楼板采用预应力板无粘结技术，在楼板设若干道1000mm宽的后浇带。
钢筋砼梁较大截面尺寸为800×1000mm。
3）、10m标高楼面平面为椭圆形，（A-8）～（A-21）轴尺寸为99m，（A-A）～（A-K）轴尺寸为81.60m，为钢筋砼楼板，楼板板厚100mm，钢筋砼梁较大截面尺寸为600×500mm。
在楼板设若干道1000mm宽的后浇带。
4）、12.70m标高楼面平面为椭圆形，（A-7）～（A-22）轴尺寸为110m，（A-A）～（A-K）轴尺寸为81.60m，为钢筋砼楼板，楼板板厚120mm，看台楼板厚度为100mm，看台最低点结构标高为3.175m，最高点结构标高为12.65m，钢筋砼梁较大截面尺寸300×1360、500×2000mm。
模板工程施工作业指导书
模板工程施工作业指导书
一、施工作业概况
1、施工作业任务
施工作业任务主要涉及模板工程的拆卸、制作及安装三个阶段的施工。
2、主要施工技术要求
（1）施工前准备：要准备好施工图纸、技术规范、施工工艺要求等
相关文件；
（2）施工拆卸：要按照施工图纸要求进行拆卸，以确保拆卸后建筑
物结构完整性及安全性；
（3）模板制作：要按照施工图纸要求，选择合适的模板材料并进行
切割、焊接及铆接等作业；
（4）模板安装：要按照施工图纸要求进行安装，以确保安装的精度；
（5）施工安全：要按照施工安全要求开展工作，确保施工安全。
3、施工现场质量控制要求
（1）质量要求：要求施工工艺符合图纸要求，材料、设备按选型文
件要求使用，施工现场材料检测随施工进度进行；
（2）质量检查：要及时进行质量检查，对于不符合要求的施工内容
及时进行整改；
（3）技术交底：主要施工前应做好技术交底，要求施工人员对施工
内容、施工要求、注意事项等完全掌握。
二、模板制作
1、设备准备
（1）设备准备：准备气枪、电锤、锤子、电钻、磨床、机床、冷剪机、弯管机等各类非标设备；
（2）材料准备：准备合适的模板材料，如：橡胶。
模板工程作业指导书
模板工程作业指导书【作业指导书】一、项目背景模板工程是指根据一定的标准和规范，将某一类工程按照统一的设计、施工和验收要求进行规范化、标准化的工程。
本项目旨在通过制定模板工程作业指导书，为相关工程的设计、施工和验收提供详细的指导和规范。
二、项目目标1. 确立模板工程的基本概念和分类，明确工程的范围和要求。
2. 制定模板工程的设计、施工和验收流程，确保工程的质量和安全。
3. 提供模板工程的相关标准和规范，指导工程的实施和管理。
4. 提供模板工程的相关技术要求和操作指南，匡助工程人员进行工作。
三、项目内容1. 模板工程的定义和分类1.1 模板工程的概念和特点1.2 模板工程的分类和应用领域2. 模板工程的设计要求2.1 工程设计的基本原则和方法2.2 模板工程设计的技术要求和规范2.3 设计文件的编制和审查流程3. 模板工程的施工要求3.1 施工准备工作和组织管理3.2 施工材料和设备的选择和验收3.3 施工工艺和施工工序的操作要求3.4 施工质量和安全的控制措施4. 模板工程的验收标准4.1 验收的基本原则和程序4.2 验收的技术要求和评定标准4.3 验收文件的编制和归档要求四、项目实施计划1. 制定项目计划和工作安排，明确各阶段的任务和时间节点。
2. 成立项目组，确定项目负责人和成员，明确各自的职责和工作任务。
3. 采集和整理相关资料，进行文献研究和案例分析。
4. 制定模板工程作业指导书的框架和内容，进行初稿的编写和修改。
5. 组织内部评审和外部专家评审，完善作业指导书的内容和格式。
6. 进行试行和改进，根据实际情况对作业指导书进行修订和更新。
7. 最终完成模板工程作业指导书的编写和发布。
五、项目收益1. 为模板工程的设计、施工和验收提供统一的标准和规范，提高工程的质量和安全。
2. 降低工程的设计、施工和验收成本，提高工程的效率和经济效益。
3. 促进模板工程的推广和应用，推动行业的发展和进步。
4. 提升工程人员的专业素质和技术水平，增强工作的规范性和标准化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模板工程施工作业
指导书
3.2 模板工程施工作业指导书
3.2.1适用范围
适用于现浇框架、剪力墙结构钢木模板、大模板的安装与拆除。
模板支撑工程搭设高度8m及以上；搭设跨度18m及以上，施工总荷载15kN/㎡及以上；集中线荷载20kN/m及以上和承重支撑体系用于钢结构安装等满堂支撑体系，承受单点集中荷载700Kg以上的需要专家论证后实施。
3.2.2 作业准备
1、技术准备
1）作业指导书编制后，应在开工前组织技术人员认真学习设计图纸、会审记录、规范、规程和作业指导书；
2）熟悉施工环境，掌握施工特点，制定施工安全保证措施，提出应急预案；3）对施工人员进行技术交底，对参加施工人员进行上岗前安全培训；
3）熟悉图纸，做好模板设计。
根据施工流水段和图纸中的具体节点，提前进行模板翻样工作，找出模板工程中施工难点（梁墙交接节点、墙边洞口等）、安全质量施工注意点等，确定施工方法，做好技术交底工作；
2、人员准备
根据施工难度、质量和工期特点，选用综合素质好、参加过同类工程施工的劳务队伍，施工过程中可根据进度要求随时增加人员。
3、机械设备及工器具准备
根据工程特点和进度要求，配备满足要求的机械设备及工器具，如斧子、锯、刨子、扳手、打眼电钻、线坠、靠尺板、方尺、铁水平、撬棍、吊装索具等。
4、材料准备
1）根据施工进度要求进行材料供应分析，编制施工材料用量计划和材料采购计划；
2）选定墙体大钢模板的加工厂家并提前加工制作；组织模板进场并进行验收；
3）模板进场后，必须按照模板的设计要求验收，校正调整达到标准后先用抛光机磨光，刷两遍纯机油，纯机油应当涂刷均匀无漏刷现象，使用后用水性脱模剂。
5、现场准备
1）按施工现场平面图规定的位置，将模板存放区进行硬化；
2）弹好楼层的墙边线、柱边线、楼层标高线和模板控制线、门窗洞口位置线，打楼板混凝土时墙柱根部200mm宽范围模板底口已严格找平，安装大模板时用2m靠尺检查。
在墙皮线外5mm粘贴20mm厚海绵条。
3）墙、柱钢筋绑扎完毕，水电预埋、箱盒、预埋件、门窗洞口安装完毕，检查保护层厚度已满足要求，办完隐蔽工程验收手续；
4）施工缝处混凝土已剔凿到密实层，用水冲洗干净，并办理隐预检手续；
5）钢模板前应将模板表面清理干净，刷好隔离剂，涂刷均匀，不得漏刷，不汪油、不淌油。
3.2.3 技术要求
1）保证混凝土结构和构件各部分设计形状、尺寸和相互间位置正确；
2）模板及支架要具有足够的强度、刚度和稳定性；能承受所浇筑混凝土的重力、侧压力及施工荷载；
3）施工过程中对模板及支架进行观察和维护，发生异常情况时，及时解决；
4）模板安装必须稳固牢靠，接缝严密，不得漏浆，安装方便；
5）模板与混凝土的接触面必须清理干净并涂刷隔离剂，但不得采用影响结构性能或妨碍装饰工程施工的隔离剂；浇筑混凝土前，模板内的积水和杂物应清理干净；
6）对跨度不小于4m的现浇混凝土梁、板，其模板应按设计要求起拱；当设计无具体要求时，起拱高度宜为跨度的1／1000～1.5／1000（钢支撑），或2／1000～3／1000（木支撑）。
7）能与混凝土结构和构件的特征、施工条件和浇筑方法相适应。
8）清水混凝土工程及装饰混凝土工程所使用的模板，应满
足设计要求的效果。
3.2.4 施工程序与工艺流程
1、柱模板
2、剪力墙模板
3
4、楼板模板
3.2.5 施工要求
1、底板侧摸及反梁模板：
1） 底板侧模一般采用做完防水的外保护砖墙作为外模板，。
