PV光伏并网系统安装步骤
PVSYST光伏系统设计软件教程
光伏阵列排布 和组件面上辐 照度信息 光伏阵列的遮 挡建模，注意 排布设置。 光伏系统的组 件、逆变器、 参数等设计。 光伏完成设计 模拟出结果。
PVSYST的介绍
2、项目和场址气候信息。 在下图输入项目的信息然后点击Site and Meteo；
当地气候信息 可以在下图选择地点，点击Next，可设置反射率。
2、组件信息 点PV module，进入组件库，然后点New建新组件模型，见下图，输入具体参数。 从左到右为：基本信息、组件参数、尺寸、商务信息、曲线图
PVSYST的数据库
填写组件的尺寸信息：
PVSYST的数据库
填写组件的参数信息： 从左到右为：组件串并电阻、并电阻特性、叠层损失、光谱修正、温度系数
PVSYST的数据库
组件模型建立完成，可以查看组件电气参数曲线。
PVSYST的数据库
3、逆变器 点Grid Inverter进入逆变器库，点New进入下图界面。 从左到右为：主要参数、次要参数、效率曲线、尺寸、商务信息
PVSYST的数据库
3、太阳参数库 点 不同的太阳参数。 进入太阳参数库，见下图。可以根据不同要求查看
点击More detail 选择第二个进入
设置光伏阵列的宽度和行距
查看排布下的遮挡情况及损失。
地面光伏电站排
布设计。 通过调整行距， 使得遮挡情况和 遮阴损失达到合 理的设计值。
PVSYST的介绍
5、光伏系统参
数设置 组件类型设置影 组件类型
响组件的面积与
装机容量的关系； 通风类型影响装 机容量与发电量 的关系； 安装类型影响安 装的成本（我们 没有采用这个成 本模式）。 安装类型 通风类型
PVSYST的介绍
二、PVSYST的界面介绍 左侧三个选项为： 1、初步设计 2、工程设计 3、工具 右侧四个选项为： 1、并网型光伏系统 这个我们使用和研究最多 2、独立性光伏系统 3、水泵光伏系统 4、直流并网光伏系统
光伏发电并网流程和业务流程
光伏发电并网流程和业务流程光伏发电并网流程和业务流程1.分布式通常是指利用分散式资源，装机规模较小的、布置在用户附近的发电系统。
国家为了鼓励分布式快速规模化发展，分布式的定义做了扩展：1) 上网电压等级在35kV以下；2) 20MWp以下规模;3) 在最近变电台区可以消纳（能把意思理解才有用）；4) 建设地点集中于荒山荒漠、滩涂、废弃地，以及农业大棚、渔光互补等（不全面）2.分布式光伏发电特指在用户场地附近建设，运行方式以用户侧自发自用、多余电量上网，且在配电系统平衡调节为特征的光伏发电设施（非常不全面）3.业务流程并网申请→供电局出接入方案→由施工单位出系统方案→施工单位工程施工→电网验收→并网发电（不全面。
缺少细节和要提供的资料以及并网备案，并且没有列出关键步骤的处理方法）4.并网流程提出并网申请→电网收里并网申请→电网指定接入系统方案→电网确认接入系统方案→电网出具接网意见函→项目工程建设→向电网提出并网验收申请→电网受理并验收调试→电网安装电能计量装置→电网签定购售电合同→并网验收→并网运行→备案（只是照搬了文件要求，如果不能把实际操作方法搞明白，根本做不成）5.办理需提供手续（1）自然人办理1)经办人居民身份证原件及复印件2)若委托他人办理需授权委托书原件和委托人身份证3)土地证或房产证原件及复印件等合法支持文件（不全面，也没有操作性）4)省或市或县（区）级政府投资主管部门同意项目开展前期工作的批复（需核准项目）（什么为核准项目，很不具体）5)分布式电源项目接入申请表6)项目前期工作相关资料7)主要电器设备一览表（2）企业办理（没有操作性，只是照搬文件，没有能变成自己的知识）8)企业法人、经办人居民身份证原件及复印件9)法人授权委托书原件10)企业法人营业执照/组织机构代码证、土地证、房产证原件及复印件等合法支持文件11)省或市或县（区）级政府投资主管部门同意项目开展前期工作的批复（需核准项目）（什么为核准项目，很不具体）12)分布式电源项目接入申请表13)项目前期工作相关资料14)主要电器设备一览表6.接入方案确定受理申请后，约定时间擦爱看接入条件，并在规定不期限内答复接入系统方案，并在25个工作日内完成提供接入方案。
光伏主体安装流程
光伏主体安装流程
1. 准备工作
- 检查和核对光伏组件、支架、电缆等所有部件是否齐全 - 确保工作场地安全、干净、整洁
- 了解安装位置的风险等级和相关法规要求
2. 基础支架安装
- 根据设计方案在屋顶或地面划线定位
- 固定底座和立柱,保证支架牢固并满足承重要求
- 安装横梁,确保连接可靠、牢固且保持平整水平
3. 光伏组件安装
- 根据设计布局将组件依次安装在支架上
- 检查组件表面无污垢和损坏,确保光线充足
- 组件之间保持适当间距,避免相互遮挡
4. 并网电缆连接
- 从组件串联端引出正负极电缆
- 合理布线,避免电缆磨损或遮挡
- 连接至并网设备,如逆变器等
5. 并网设备安装调试
- 按说明书安装并网设备,如逆变器、安全开关等
- 编程设置相关参数,如并网点等
- 检查通讯连接,确保数据正常采集
6. 系统检测与并网
- 采用专业检测设备,核查电路绝缘性等安全指标
- 向电网公司提交并网申请,获得批准后并网并自动运行
- 持续监测系统运行状态,维护保养,确保高效运转
以上是光伏主体安装的基本流程,实际操作时需严格遵守相关法规标准和安全守则,并根据具体项目情况制定详细施工方案。

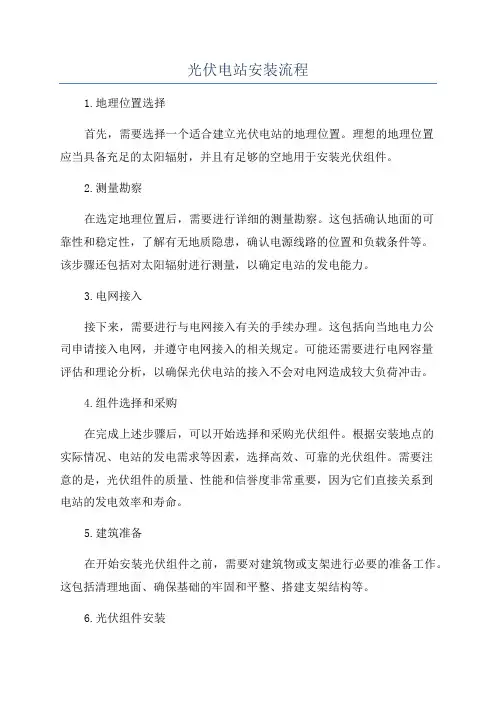

光伏电站安装流程
光伏电站安装流程1.地理位置选择首先，需要选择一个适合建立光伏电站的地理位置。
理想的地理位置应当具备充足的太阳辐射，并且有足够的空地用于安装光伏组件。
2.测量勘察在选定地理位置后，需要进行详细的测量勘察。
这包括确认地面的可靠性和稳定性，了解有无地质隐患，确认电源线路的位置和负载条件等。
该步骤还包括对太阳辐射进行测量，以确定电站的发电能力。
3.电网接入接下来，需要进行与电网接入有关的手续办理。
这包括向当地电力公司申请接入电网，并遵守电网接入的相关规定。
可能还需要进行电网容量评估和理论分析，以确保光伏电站的接入不会对电网造成较大负荷冲击。
4.组件选择和采购在完成上述步骤后，可以开始选择和采购光伏组件。
根据安装地点的实际情况、电站的发电需求等因素，选择高效、可靠的光伏组件。
需要注意的是，光伏组件的质量、性能和信誉度非常重要，因为它们直接关系到电站的发电效率和寿命。
5.建筑准备在开始安装光伏组件之前，需要对建筑物或支架进行必要的准备工作。
这包括清理地面、确保基础的牢固和平整、搭建支架结构等。
6.光伏组件安装当建筑准备工作完成后，可以开始进行光伏组件的安装。
安装过程中需要遵守安全规范，确保组件正确、牢固地安装在支架上，并采取防雷措施。
在安装过程中，需要确保组件间的间距和方向的合理，并注意阴影覆盖的影响。
7.逆变器安装光伏组件安装完成后，需要进行逆变器的安装。
逆变器是将光伏组件产生的直流电转换为交流电并注入电网的重要设备。
逆变器需要安装在光伏组件附近，并与光伏组件的直流电缆和电网连接。
8.电网连接逆变器安装完成后，需要进行电网连接。
这包括连接逆变器的交流电缆到电网，并确保连接的质量和安全性。
同时，还需要向电力公司申请并完成电网连接的手续。
9.安全检查和调试完成电网连接后，需要进行一系列的安全检查和调试。
这包括检查和测试组件和逆变器的电气连接，确认防雷设施的有效性，并进行一系列的漏电保护和接地测试。
同时，还需要对光伏系统的发电情况进行监测和测试。
光伏电站高压并网流程
光伏电站高压并网流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!光伏电站高压并网流程随着清洁能源的逐步普及，光伏电站作为新型的清洁能源发电设备，已经得到了广泛的应用。
安装屋顶光伏系统要遵循的基本步骤
安装屋顶光伏系统施工方案1、开工前先调查、了解施工现场（对危房、瓦房等不具备安装条件的屋面要及时和户主说明情况，禁止安装。
）及临近地方管线，若现场存在需要改移的设施，配合户主协调，做好有关工作。
2、根据建筑屋顶的设计标准，妥善处理屋顶。
（对屋面的防水情况进行检测，要确保做到不会破坏屋面本身的防水结构层）3、屋面支架安装:屋面清理→测量定位→支脚底座安装钻孔→安装支脚→安装横向支撑→安装轨道→安装斜支撑(1)屋面清理：把要测量定位的屋面垃圾清理出场并打扫干净屋面。
(2)测量定位:根据基础布置图确定每个支脚安装点的位置。
(3)支架底座安装钻孔：在安装点的位置，根据支脚底座孔距在楼面上打孔，孔的直径、深度直径根据膨胀螺栓尺寸而定。
(4)安装支脚：根据图纸确定前后支脚尺寸，确定好前后支脚位置后，用膨胀螺栓将支脚固定在屋面上(注：必须安装防水胶垫与防水平垫圈)，要求与水平面垂直。
(5)安装横向支撑：根据图纸确定横向支撑长度，用连接件将横向支撑与支脚连接(注：两管连接部必须在连接件的中间位置)。
(6)安装轨道：根据图纸要求选择轨道长度，确定轨道方向，用连接件将轨道固定在横向支撑顶部，根据图纸尺寸用螺栓将轨道固定在轨道固定件一侧。
(7)安装斜支撑：根据图纸，选择斜支撑、斜支撑连接件及斜支撑固定螺栓，将斜支撑固定在图纸指定的位置。
4、光伏组件安装4.1光伏组件安装前准备（1）组件的运输与保管应符合制造厂的专门规定。
电池组件开箱前必须检查，对照合同、设计、供货单检查组件的尺寸、品牌、合格证、技术参数、外观等，并组织做好开箱检查见证记录，检查合格后使用。
（2）组件安装前支架的安装工作应通过质量验收。
组件的型号、规格应符合设计要求。
组件的外观及各部件应完好无损，安装人员应经过相关安装知识培训和技术交底。
（3）组件的安装应符合下列规定：光伏组件安装应按照设计图纸进行。
组件固定螺栓的力矩值应符合制造厂或设计文件的规定。
组件安装允许偏差应符合规定：组件安装标准及检验方法序号检查项目质量标准单位检验方法及器具1 组件安装倾斜角度偏差按设计图纸要求或≤1°度角度测量尺（仪）组件边缘高差相邻组件间≤1 mm 钢尺检查东西向全长（同方阵）≤10 mm 钢尺检查组件平整度相邻组件间≤1 mm 钢尺检查东西向全长（同方阵）≤5 mm 钢尺检查组件固定紧固件紧固牢靠扭矩扳手检查2 组件连线串联数量按设计要求进行串联观察检查接插件要连接插接牢固可靠观察检查组串电压、极性组串极性正确，电压正常万用表测量光伏组件的安装应符合下列要求：1）光伏组件应按照设计图纸的型号、规格进行安装。
45MWp太阳能分布式光伏系统安装步骤
45MWp太阳能分布式光伏系统安装步骤1. 前期准备1.1 项目规划- 根据地理位置、太阳辐射量、负荷需求等因素进行光伏发电系统的规划设计。
- 确定光伏组件的安装地点、安装角度、组件数量等。
1.2 可行性研究- 对光伏项目的经济性、技术可行性、环境影响等方面进行评估。
- 编制可行性研究报告，确保项目具有良好的投资回报和社会效益。
1.3 手续办理- 根据当地政策，办理光伏项目的立项、土地、环保等相关手续。
2. 设计阶段2.1 系统设计- 确定光伏发电系统的规模、类型、设备选型等。
- 设计包括光伏组件、逆变器、支架、电缆等设备的安装位置和方式。
2.2 电气设计- 设计光伏发电系统的电气主接线图、保护方案、防雷接地等。
- 确定电气设备的选型、参数和安装位置。
3. 施工准备3.1 施工现场准备- 清理施工现场，确保施工场地平整、无障碍物。
- 准备施工所需的水、电、网络等基础设施。
3.2 人员培训- 对施工人员进行光伏系统安装、调试、维护等方面的培训。
- 确保施工人员具备相关技能和资质。
4. 光伏系统安装4.1 基础施工- 根据设计图纸，施工光伏组件的基础和支架。
- 确保基础和支架的稳定、安全、符合规范。
4.2 光伏组件安装- 按照设计要求，安装光伏组件、逆变器、电缆等设备。
- 确保光伏组件的安装角度、间距、固定等符合要求。
4.3 电气设备安装- 安装电气设备，包括并网箱、保护装置、防雷装置等。
- 确保电气设备的接线正确、绝缘良好、安全可靠。
4.4 调试与验收- 对光伏系统进行调试，包括设备功能检查、系统性能测试等。
- 整改存在的问题，确保光伏系统达到设计要求。
5. 并网运行5.1 并网申请- 根据当地政策，向电网公司申请并网。
5.2 并网验收- 电网公司对光伏系统进行并网验收，包括安全、性能、稳定性等方面的检查。
- 整改存在的问题，确保光伏系统顺利并网运行。
5.3 运行维护- 建立光伏系统的运行维护管理制度，确保系统长期稳定运行。
光伏发电设备安装工作流程
光伏发电设备安装工作流程随着能源资源的日益减少和环境污染的加剧，光伏发电作为一种清洁、可再生的能源形式逐渐受到人们的关注与重视。
光伏发电设备的安装是实现光伏发电的重要环节，下面将介绍光伏发电设备安装的具体工作流程。
第一步：项目策划在进行光伏发电设备的安装之前，必须进行项目策划。
项目策划包括选择适合的光伏发电项目，确定项目的总体目标和规模，编制项目的可行性研究报告，并进行初步的资源评估和环境影响评价。
此外，还需要考虑与电网接入的条件和政策法规等因素。
第二步：设计方案在项目策划阶段确定后，需要进行详细的设计方案。
这个阶段需要确定光伏发电设备的布置和数量，选择适当的组件、逆变器等设备，并进行电气设计和通信设计。
设计方案还需要考虑安全、稳定性和美观等方面的因素，并与相关部门进行审批。
第三步：施工准备施工准备是确保光伏发电设备安装工作顺利进行的前提条件。
此阶段需要制定详细的施工计划和安全预案，并进行项目进度管理。
同时，还需要进行场地平整、设备采购、材料准备等工作，并对施工现场进行必要的安全保护和环境保护措施。
第四步：设备安装在设备安装阶段，需要先进行土建工程的施工，例如基础建设、电缆敷设等。
随后，根据设计方案进行光伏组件的安装，确保组件的牢固性和姿态正确。
同时，还需进行逆变器、支架、电缆等设备的安装和连接，并进行绝缘测试和接地处理。
第五步：系统调试设备安装完成后，需要进行系统调试。
首先进行电气和机械设备的检查和测试，确保设备运行正常。
然后进行系统运行参数的调整和优化，以达到最佳发电效果。
在系统调试期间，还需要进行一系列的安全检查，如防雷、漏电、火灾等。
第六步：并网接入在完成系统调试后，需要与电网进行并网接入。
这一步需要遵守相关的电力行业标准和规定，进行电气联调试验和接口测试。
接入电网后，还需要与电力公司进行并网审查和验收，并申请发电许可证。
第七步：运维与监测光伏发电设备的安装工作虽然完成，但后续的运营与维护工作至关重要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
太阳能发电站并网发电的安装步骤
一、设备材料介绍：
1.太阳能电池板
（通常共为8块，每块太阳照射下开路电压36-40V，8块全串联可达320V，请注意安全操作，以防电击！）
2.太阳能电池板的固定支架
不同批次的电站的太阳能电池板的固定支架可能不同，以下是常见的电站的太阳能电池板的固定支架：
3.专用室外电缆
粗电缆共有４根线头，只用其中的３根，直流正负各一根，接地线一根，还有一根不用（但可用于以后作科学实验[如做离网发电试验]，与地线一起作４０Ｖ直流电的传输用）。
4.直流控制盒（直流接线箱）
控制太阳板的直流高压的开与关，要防雷，防潮湿以免电击。
5.光伏并网逆变器
关键部件，注意散热，按流程启停。
6.交流并网控制盒
控制电站的交流电输出的开与关（同时兼作并网发电的交流波形同步的信用源供逆变器正常工作），总之：没有２２０Ｖ５０Ｈz交流市电，发电站是不可能工作的，这就是并网发电的特点。
二、太阳能发电站的安装步骤：
1. 太阳能电池板与固定支架的组装
2.直流接线箱的安装
接箱主要有接线端子、防雷模块、直流断路器（直流双路开关）等组成。
改装建议：
1）将直流接线箱安装在室内，更为安全。
2）在太阳能电池板串联回路中确认断开一处接线后，方可进行直流接线箱的线路安装（因有320V的直流高压），接线完成后，电池板串联回路检查是否全接好，可用万用表直流500V量程接在控制箱输出端，测试电压是否正常，并检查控制开关是否正常！
3.交流接线箱的安装
注意：在接220V交流市电时，没有带电操作经验的老师，请确认断开市电总阐刀后再接线。
为了安全，应请学校专业电工进行以上操作！！！
改装经验：从电站的并网原理分析，并网发电的接入口不一定要接在学校配电间的总阐刀下，因为实际上的电站安装地点可能与校配电间的距离是很远的，如果放一个专线，不但增加开支，而且走线会影响学校整体布局。
实践证明：实际上只要接到就近处的任一市电插座接线盒内就行了（该插座接线盒应能承受2000W的供电负荷，并要确保此处市电不会被人为地切断市电电源）。
4.并网逆变器的安装与运行
光电连接模块有四个正极插孔和四个负极插孔，这些接线孔在逆变器内部是简单的并行连接。
确保不要颠倒相线(L)与零线（N）；
电站接线方法总图：
友情提示：
为了安全，请在电站高压线路处放置如下警示标牌
重新整理后的效果图：
