潜水排污泵安装要求
潜水排污泵安装工艺
潜水排污泵安装工艺
潜水排污泵的装配方法参考
1.潜水排污泵完全互换装配法：
各配合件不经修配、选择或调整，装配后即可达到装配精度，这种装配方法称为完全互换装配法。
特点：装配方便，生产效率高。
适用：组成环数少，精度要求不高的场合或大批量生产中。
2.潜水排污泵修配装配法：
装配时，修去指定零件上的预留修配量，以达到装配精度的装配方法，称为修配装配法。
特点：装配周期长，效率低。
适用：单件小批量生产潜水排污泵以及装配精度要求高的场合。
3.潜水排污泵选择装配法：
直接选配法
分组选配法(常用)
将产品各配合件按实测尺寸分厂若干组，装配时按组进行互换装配以达到装配精度。
特点：配合精度取决于分组数，增加分组数可以提高装配精度。
适用：大批量生产中装配精度要求很高、组成环数较少的场合。
4.潜水排污泵调整装配法：
装配时调整某一零件的位置或尺寸以达到装配精度的装配方法。
特点：调整维修方便，生产率低。
适用：除了必须采用分组装配的精密装配外，可用于各种装配场合。
可动调整法：用改变零件位置来达到装配精度的方法(如：利用有螺纹的端盖调整轴承间隙)。
固定调整法：在尺寸链中选定一个或加入一个零件作为调整环，通过改变调整环的尺寸，使潜水排污泵封闭环达到精度要求的方法(如：利用垫片调整轴承间隙) 。
潜水污水泵技术规范
潜水污水泵技术规范1．总述以下规定了潜水污水泵的设计、制造、工厂试验、安装、竣工试验的技术要求。
1.2供货范围每台潜水污水泵成套地配备安全、有效及可靠运行所需的附件、紧固件、保护器、就地控制箱和接线箱以及所需电缆。
•装配完整的潜水排污泵（包括泵壳、叶轮、电机、机械密封、泵轴等）•自动耦合装置带底座和弯管；（小型潜污泵可采用便携式安装）•整套提升装置（导轨系统、支架和不锈钢提升链等）；•每台泵需提供潜水电缆•电气保护元件，包括短路、漏电、过载、缺相保护等；•水泵保护元件（包括温度保护，湿度保护，机械密封泄漏保护），以及水泵保护控制器等；•就地控制柜和接线盒等；•所有连接附件、预埋件地脚螺栓等；总则：标准化的外观、运行、维修、备品备件以及制造商服务，所提供的设备是一个制造商的最终产品。
1.3资料提交－总体布置图画出潜水污水泵平面及剖面图，并表明所有的外型安装尺寸和安装、运行及维修所需的空间。
一提供潜水污水泵的特性曲线（流量、扬程、效率、功率、等）、工况曲线以及性能参数。
2.水泵设计、性能和现场条件(1)水泵系统设计要求a. 所提供的每台泵必须是立式、单级和易拆卸的无阻塞型潜污泵，并与潜水电机相连，泵必须能够输送原生的和未经过过滤的污水。
b. 所提供的每台泵应满足在全淹没或部分淹没的条件下连续运行，同时也能满足间歇运行和长期停机后恢复正常启动运行。
c. 电机能连续和间歇运行，能够每小时启动20次，并不对泵带来任何有害影响。
d. 泵装置在泵的设计负荷范围内，必须无振动和无气蚀地平稳运行。
泵的所有旋转部件(包括电机)应在制造时进行动、静平衡实验。
泵运转噪音应低于80dB(A).e. 泵和电机均为同一设备制造商设计和制造。
f. 自动耦合式安装的泵，每台泵配备出水弯管、自耦底座和移动、自动就位时起连接作用的不锈钢导轨及提升链。
水泵能在不少于2根的平行导轨引导下从泵坑顶部到自耦底座自由滑动，水泵能自动稳固地与底座耦合。

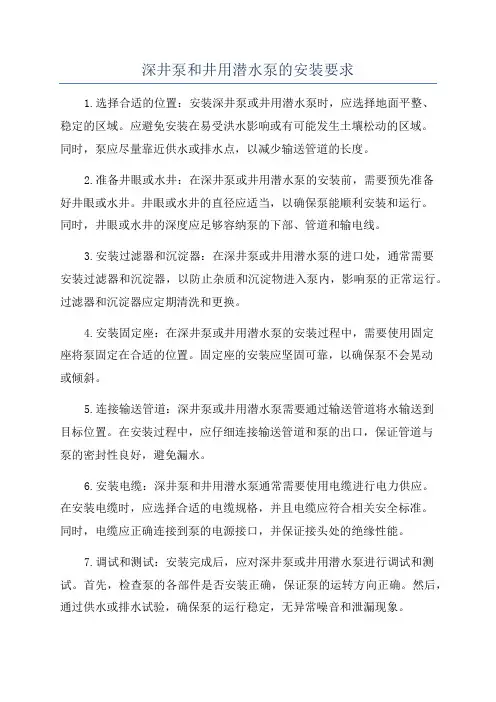

深井泵和井用潜水泵的安装要求
深井泵和井用潜水泵的安装要求1.选择合适的位置：安装深井泵或井用潜水泵时，应选择地面平整、稳定的区域。
应避免安装在易受洪水影响或有可能发生土壤松动的区域。
同时，泵应尽量靠近供水或排水点，以减少输送管道的长度。
2.准备井眼或水井：在深井泵或井用潜水泵的安装前，需要预先准备好井眼或水井。
井眼或水井的直径应适当，以确保泵能顺利安装和运行。
同时，井眼或水井的深度应足够容纳泵的下部、管道和输电线。
3.安装过滤器和沉淀器：在深井泵或井用潜水泵的进口处，通常需要安装过滤器和沉淀器，以防止杂质和沉淀物进入泵内，影响泵的正常运行。
过滤器和沉淀器应定期清洗和更换。
4.安装固定座：在深井泵或井用潜水泵的安装过程中，需要使用固定座将泵固定在合适的位置。
固定座的安装应坚固可靠，以确保泵不会晃动或倾斜。
5.连接输送管道：深井泵或井用潜水泵需要通过输送管道将水输送到目标位置。
在安装过程中，应仔细连接输送管道和泵的出口，保证管道与泵的密封性良好，避免漏水。
6.安装电缆：深井泵和井用潜水泵通常需要使用电缆进行电力供应。
在安装电缆时，应选择合适的电缆规格，并且电缆应符合相关安全标准。
同时，电缆应正确连接到泵的电源接口，并保证接头处的绝缘性能。
7.调试和测试：安装完成后，应对深井泵或井用潜水泵进行调试和测试。
首先，检查泵的各部件是否安装正确，保证泵的运转方向正确。
然后，通过供水或排水试验，确保泵的运行稳定，无异常噪音和泄漏现象。
8.定期维护：为了保持深井泵或井用潜水泵的良好运行状态，需要定期进行维护和保养。
维护包括清洗过滤器和沉淀器、检查电缆连接是否松动、清理水泵周围的杂物等。
总之，深井泵和井用潜水泵的安装要求是保证泵的正常运行和安全性的基础。
在安装过程中，应注意选择合适的位置、准备井眼或水井、安装过滤器和沉淀器、固定座、连接输送管道和电缆等。
同时，定期维护也是保持泵的良好运行状态的关键。

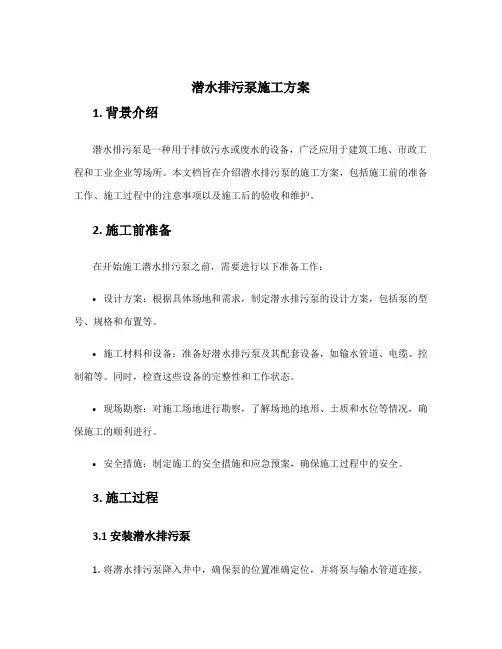

潜水排污泵施工方案
潜水排污泵施工方案1. 背景介绍潜水排污泵是一种用于排放污水或废水的设备，广泛应用于建筑工地、市政工程和工业企业等场所。
本文档旨在介绍潜水排污泵的施工方案，包括施工前的准备工作、施工过程中的注意事项以及施工后的验收和维护。
2. 施工前准备在开始施工潜水排污泵之前，需要进行以下准备工作：•设计方案：根据具体场地和需求，制定潜水排污泵的设计方案，包括泵的型号、规格和布置等。
•施工材料和设备：准备好潜水排污泵及其配套设备，如输水管道、电缆、控制箱等。
同时，检查这些设备的完整性和工作状态。
•现场勘察：对施工场地进行勘察，了解场地的地形、土质和水位等情况，确保施工的顺利进行。
•安全措施：制定施工的安全措施和应急预案，确保施工过程中的安全。
3. 施工过程3.1 安装潜水排污泵1.将潜水排污泵降入井中，确保泵的位置准确定位，并将泵与输水管道连接。
2.检查泵的固定装置，确保泵固定牢固，避免在运行过程中出现松动。
3.安装泵的上升管道，将其连接到接收管道或生态池等位置。
3.2 连接电缆和控制箱1.将电缆从泵体中引出，并与控制箱中的电源线连接。
2.检查电缆的防水性能，确保电缆无损坏并正确连接。
3.安装控制箱，将电缆引入控制箱内，并根据需要进行电线的连接。
3.3 调试和测试1.启动潜水排污泵，检查泵的工作状态以及泵的进出口压力等参数。
2.进行泵的调试和测试，确保泵能正常运行并满足工作要求。
3.检查泵出口的排放情况，确保排放的污水或废水符合相关标准。
4. 施工后验收和维护4.1 验收1.进行潜水排污泵的验收，检查泵的施工是否符合设计要求，是否存在安全隐患。
2.按照相关标准和规定，检查泵的工作效果是否达到预期目标。
4.2 维护1.制定潜水排污泵的维护计划，包括定期检查、清洗和维修等。
2.定期对泵进行维护保养，清除污泥和杂物，检查电缆和控制箱的完整性。
3.处理泵在运行过程中出现的故障，及时维修或更换损坏的设备部件。
5. 总结本文档介绍了潜水排污泵的施工方案，以及施工前的准备工作、施工过程中的注意事项和施工后的验收和维护。
潜水排污泵施工方案
潜水排污泵施工方案1. 引言潜水排污泵是一种常用于排放污水或水处理设备中的关键设备之一。
它的安装和施工直接关系到设备的运行效果和使用寿命。
本文档将介绍潜水排污泵的施工方案。
2. 施工前准备在进行潜水排污泵的施工之前，需要进行一些准备工作，包括： - 梳理施工计划，明确施工区域和时间安排。
- 检查潜水排污泵及相关设备的规格、型号和性能参数是否符合要求。
- 确定施工所需材料和工具，并进行采购和准备。
3. 施工步骤3.1 安装泵体首先，将潜水排污泵的泵体安装在设备设计的位置上。
确保泵体稳固并与周围环境没有干扰。
3.2 连接输液管道将排污管道与泵体相连接，以确保正常的液体输送。
在连接过程中，应注意以下几点： - 使用适当的管道材料，确保耐腐蚀和耐压。
- 采用合适的连接方式，如法兰连接或螺纹连接，并确保连接紧固。
- 检查连接处是否密封，以免发生泄漏。
3.3 安装排污阀门在排污管道中安装排污阀门，以便在需要维修或清洁泵体时能够方便地切断液流。
3.4 接线和电气系统进行电气系统的接线工作，包括以下几个步骤： 1. 确保供电线路的安全性和稳定性。
2. 根据设备要求，连接电源线和控制线。
确保接线正确无误。
3. 安装电气控制盘和开关箱，并进行相应的调试和测试。
3.5 测试和调试完成潜水排污泵的安装后，需进行测试和调试工作： - 充分检查泵体和管道连接处是否紧固，无泄漏。
- 确保电气系统正常工作，各个开关和控制装置灵活可靠。
- 进行填水测试，检测潜水排污泵是否正常运转，并调整泵的启停参数。
3.6 完成施工在测试和调试工作完成后，确认潜水排污泵正常运行后，可以完成施工工作。
包括清理施工现场、整理施工资料等。
4. 安全注意事项在进行潜水排污泵施工过程中，需要注意以下几点以确保施工安全： - 施工人员需具备相关的专业知识和技术能力。
- 严格按照安全操作规程进行施工。
- 使用合适的个人防护装备，如护目镜、手套等。
潜水排污泵安装工艺
潜水排污泵安装工艺
潜水排污泵是一种常用的污水处理设备，其安装前需要进行一些准备工作。
首先，需要检查潜水排污泵的规格和性能是否符合图纸和标书要求，同时检查设备相关的文件是否齐全。
其次，需要检查设备外表是否有变形或零件是否齐全。
此外，还需要复测土建工程的标高是否符合设计图纸要求，并检查所有埋件留孔是否符合安装条件。
在进行设备安装时，需要注意以下几点。
首先，潜水泵的位置偏差应控制在±10mm范围内，并安装泵底座，调整水平度偏差不大于1/1000.其次，弯座下法兰的垂直允许偏差应控制在1/1000，弯座上法兰的横向水平度偏差不大于1/1000.第三，水泵叶片外缘与壳体间的径向间隙应均匀，其间隙偏差值不大于产品技术规定40%。
第四，耦合装置与水泵出口法兰的连接应按制造厂规定的力矩扳手拧紧，连接必须牢靠，耦合装置应保证潜水泵放下时自动准确地连接。
第五，双导杆安装应保证相互平行垂直，平行度偏差不大于±2mm，垂直度偏差应小于1/1000，全长偏差值应不大于±3mm。
第六，双导杆安装后应确保潜水排污泵能顺利地吊上吊下。
第七，潜水泵电缆
应安装整齐、牢固、长度合适，不得有过量松驰而产生晃动，电缆外表面不得有任何裂痕、机械损伤现象。
第八，所有出水管道、弯管、过墙管道系统联接整齐，法兰处应联接紧密无间隙。
最后，潜水排污泵的绝缘应可靠，用1000V高阻表测得电缆示端绝缘电阻值不得小于5MΩ。
潜水排污泵安装方案
潜水排污泵安装方案潜水排污泵是一种能够将污水从下水道、池塘、河流等低洼处抽出的设备。
它广泛应用于城市排水系统、工厂排水、农田灌溉等领域。
为了确保潜水排污泵的正常运行和使用寿命，安装过程至关重要。
下面是一个潜水排污泵的安装方案，详细讲述了安装的步骤和注意事项。
步骤一：确定安装位置首先，需要确定潜水排污泵的安装位置。
一般来说，应选择离污水源较远的地方安装，以免泵被污染物堵塞。
同时，也要确保泵有足够的运行空间和揭开式排水孔，以便对泵进行维护和清洗。
步骤二：准备工作在进行实际安装之前，首先需要准备好所需的材料和工具。
通常需要准备以下工具和材料：1.潜水排污泵2.PVC或HDPE排水管道3.排水孔或排水口4.泵站控制器5.导线和电缆6.隔水电缆接头7.手工工具（如扳手、螺丝刀等）步骤三：安装泵站控制器将泵站控制器根据说明书上的安装要求进行安装。
一般来说，控制器应安装在泵井或靠近其它设备的地方。
连接好电源和控制器后，检查一下控制器是否正常运行。
步骤四：安装排污泵在安装排污泵之前，需要确保排水孔或排水口已经安装在适当的位置，并且能够保证污水顺利排出。
将泵放入水中并垂直下降，确保泵的口部位于污水的最低点。
接下来，将泵与排水管道连接起来。
连接时要确保连接牢固，防止漏水。
同时，应在连接处使用密封胶圈，以防止污水泄漏。
步骤五：接线根据潜水排污泵的用途和要求，选择合适的电缆将泵与泵站控制器连接起来。
确保接线正确无误，并使用隔水电缆接头将电缆与控制器之间的连接处密封好。
这样可以防止水渗入电缆和控制器，保证安全运行。
步骤六：试运行和调试安装完成后，确保所有连接都牢固无误后，可以开始进行试运行和调试。
首先，打开泵站控制器中的开关，观察泵的运行情况是否正常。
调整控制器中的参数，以便根据实际需求控制泵的启动和停止。
步骤七：安全检查在使用潜水排污泵之前，需要进行安全检查。
检查所有的连接和接线是否正常，确保安全阀和过热保护装置齐全并有效。
潜水排污泵安装施工方案
一、前言潜水排污泵是一种适用于城市污水处理、地下室排水、工业废水排放等领域的专业设备。
为确保潜水排污泵安装质量和运行效果，特制定本施工方案。
二、施工准备1. 施工人员：熟悉潜水排污泵安装、调试及维护保养的专业技术人员。
2. 施工材料：潜水排污泵、基础混凝土、地脚螺栓、导杆、出水管、附件等。
3. 施工工具：吊车、水平尺、扳手、螺丝刀、测力计等。
三、施工步骤1. 施工现场检查（1）检查施工场地是否平整，是否有积水。
（2）检查集水井（坑）尺寸是否符合要求，底部是否有杂物。
（3）检查潜水排污泵型号、规格是否符合设计要求。
2. 水泵基础施工（1）根据设计图纸，进行基础混凝土施工。
（2）确保基础混凝土强度达到设计要求。
（3）在基础混凝土上预埋地脚螺栓。
3. 导杆及泵座安装（1）吊起潜水排污泵，将泵体缓慢下降至机组基础上。
（2）确保泵座上的螺栓孔与基础上预埋的地脚螺栓对齐。
（3）用水平尺找平泵座，拧紧地脚螺栓。
4. 泵体及附件安装（1）将泵体固定在泵座上。
（2）安装出水管及附件，确保连接牢固。
（3）检查泵体、出水管及附件的密封性能。
5. 试运行及调试（1）连接电源，进行潜水排污泵试运行。
（2）观察泵体运行情况，确保无异常振动、噪音及泄漏。
（3）根据实际情况调整泵体角度、出水管方向等，确保运行效果。
四、施工注意事项1. 施工过程中，确保潜水排污泵、基础混凝土、地脚螺栓等材料质量符合设计要求。
2. 施工人员应具备相关技术和安全操作知识，确保施工安全。
3. 严格按照施工步骤进行操作，确保安装质量。
4. 试运行过程中，注意观察泵体运行情况，发现异常立即停止运行，查找原因并进行处理。
五、验收1. 施工完成后，由相关单位进行验收。
2. 验收合格后方可交付使用。
本方案适用于潜水排污泵的安装施工，具体施工过程中可根据实际情况进行调整。
小型潜水排污泵选用及安装
小型潜水排污泵选用及安装08S305《小型潜水排污泵选用及安装》国家建筑标准设计图集适用于建筑物底层或地下室及室外污水池、集水坑的污、废水提升排放，被提升的污、废水温度不超过40℃，PH值为6～9，当用于工业污（废）水提升排放时，如果污（废）水水质对潜水排污泵、管材、附件及污水池（集水坑）有腐蚀作用，应由设计人员根据污（废）水水质情况采取相应措施，本图集如用于湿陷性黄土区、永久性冻土区、抗震设防烈度为九度的地震区或其他特殊地区时，应根据有关现行规范的规定专门研究处理。
主要内容：图集重点介绍了几种潜水排污泵的性能参数、外形尺寸及室内、外安装方式。
编入本图集的潜水排污泵包括JVWQ型自动搅匀泵、Flyge C（M、N）型污水潜水泵。
硬管连接固定式安装及室内、室外污水池（集水坑）带自耦合装置固定式安装。
特点：本次入编的潜水排污泵抗缠绕能力较强、运行可靠性也有所提高。
本图集对原图集的潜水排污泵安装方式进行了调整补充，便于设计选用和施工安装。
目录总说明JYWO系列自动搅匀潜水排污泵外形图JYWQ系列自动搅匀潜水排污泵性能参数、外形尺寸表Flygt C、M型潜水排污泵安装外型图Flygt N型潜水排污泵安装外型图Flygt系列潜水排污泵性能参数、外型尺寸表．Flygt系列潜水排污泵性能曲线潜水排污泵单泵软管连接移动式安装（钢盖板）潜水排污泵单泵软管连接移动式安装（钢筋混凝土盖板）潜水排污泵单泵软管连接移动式安装设备材料表潜水排污泵单泵软管连接移动式安装尺寸表JYWQ系列自动搅匀潜水排污泵单泵硬管连接固定式安装（钢盖板）JYWQ系列自动搅匀潜水排污泵单泵硬管连接固定式安装（钢筋混凝土盖板）JYWQ系列自动搅匀潜水排污泵单泵硬管连接固定式安装设备材料表JYWQ系列自动搅匀潜水排污泵双泵硬管连接固定式安装（钢盖板）JYWQ系列自动搅匀潜水排污泵双泵硬管连接固定式安装（钢筋混凝土盖板）JYWQ系列自动搅匀潜水排污泵双泵硬管连接固定式安装设备材料表……《小型潜水排污泵选用及安装》样张示范：By-标准图集科博士网上书店。
潜水排污泵安装与施工细节
管道安装：按照设计图纸和 相关规范进行管道安装，确
保管道的密封性和稳定性
泵的安装：将泵按照设计图 纸和相关规范进行安装，确
保泵的稳定性和安全性
电缆连接
电缆线应固定好，避免松动 和晃动。
电缆应选择防水、耐腐蚀、 耐油、耐高温的多层胶皮电 缆。
电缆线应接入潜水排污泵的 接线盒内，并确保密封良好。
电缆线应远离高温和易燃物 品，并保持干燥。
安装时应确保泵 的基础平整、稳 固，确保泵在工 作过程中不会发 生倾斜或位移。
潜水排污泵的电 缆连接应牢固、 可靠，电缆不能 承受外力。
安装时应确保泵 的进、出口法兰 连接密封良好， 螺栓紧固。
维护保养要求
定期检查潜水排污泵的密封件和轴承，确保其正常运转。 定期清理潜水排污泵的吸入口和出水口，防止堵塞。 定期检查潜水排污泵的电缆和电机，确保其绝缘良好。 按照厂家推荐的润滑油型号，定期为轴承添加润滑油。
关闭出水阀，打开水泵的排气阀， 启动水泵，排尽泵体内的空气。
添加标题
添加标题
添加标题
添加标题
检查水泵和电机是否牢固安装，确 保无松动现象。
缓慢打开出水阀，观察出水流量和 压力是否正常，如有异常及时处理。
03 潜水排污泵的注意事项
安全注意事项
确保电源连接正确，防止 短路或断路
定期检查潜水排污泵的密封 件和轴承，确保正常运转
安装电机
检查电机是否完好无损
将电机放置在适当的位置，确 保稳定牢固
连接电机的电源线和控制线
完成电机的安装后，进行测试 运行确保正常工作
连接管路
确定管路走向和布局 清理管路内壁并确保畅通 连接管路并固定 检查管路密封性和连接牢固性
灌水试验
