潜水排污泵安装方法
潜水排污泵安装工艺
潜水排污泵安装工艺
潜水排污泵的装配方法参考
1.潜水排污泵完全互换装配法：
各配合件不经修配、选择或调整，装配后即可达到装配精度，这种装配方法称为完全互换装配法。
特点：装配方便，生产效率高。
适用：组成环数少，精度要求不高的场合或大批量生产中。
2.潜水排污泵修配装配法：
装配时，修去指定零件上的预留修配量，以达到装配精度的装配方法，称为修配装配法。
特点：装配周期长，效率低。
适用：单件小批量生产潜水排污泵以及装配精度要求高的场合。
3.潜水排污泵选择装配法：
直接选配法
分组选配法(常用)
将产品各配合件按实测尺寸分厂若干组，装配时按组进行互换装配以达到装配精度。
特点：配合精度取决于分组数，增加分组数可以提高装配精度。
适用：大批量生产中装配精度要求很高、组成环数较少的场合。
4.潜水排污泵调整装配法：
装配时调整某一零件的位置或尺寸以达到装配精度的装配方法。
特点：调整维修方便，生产率低。
适用：除了必须采用分组装配的精密装配外，可用于各种装配场合。
可动调整法：用改变零件位置来达到装配精度的方法(如：利用有螺纹的端盖调整轴承间隙)。
固定调整法：在尺寸链中选定一个或加入一个零件作为调整环，通过改变调整环的尺寸，使潜水排污泵封闭环达到精度要求的方法(如：利用垫片调整轴承间隙) 。
WQ系列潜水排污泵的安装与调试
WQ系列潜水排污泵的安装与调试WQ系列潜水排污泵的安装与调试1、安装前：（1）必须详细阅读使用说明书，避免使用不当而损坏机器。
仔细检查水泵的选型是否正确，实际使用条件是否与规定的使用条件一致。
（2）清理水池或水道，检查进水池的最低水位是否满足设备的安装要求。
（3）应由一名合格电工，用0~500V兆欧表，检查电机主电缆三芯线对地冷态绝缘电阻不得低于5兆欧，严禁用兆欧表检查控制电缆，避免损坏水泵内部的电器元件；而应用万用表检查控制电缆线。
（4）检查电压一定要在铭牌上标出的额定电压±5%的范围内。
如果电源离水泵的使用距离较远时，考虑线损，电缆的截面积应加大，接头应尽可能少，且接头处做密封处理，以防漏水；另外考虑维护检修的方便，建议设置机旁端子箱。
（5）水泵配有专用控制柜，使用前应仔细阅读其说明书，并检查设备接线是否正确，启动装置是否灵活，触头接触是否良好，启动设备的金属外壳是否可靠接地，检查所有接线处有无松动，并重新逐处紧固一次。
（6）水泵上的动力电缆线、接地线和控制电缆线应与控制柜（箱）的接线头一一对接。
（7）水泵的接地线为双色线（黄/绿），为保证安全，必须连接牢靠。
（8）电线接法：四芯线：三芯粗线的为三相电火线，一芯线黄/绿双色为地线。
五芯线：三芯粗线的为三相电火线，一芯线黄/绿双色为地线，一芯线是31#线（电机漏水信号线）。
七芯线：三芯粗线的为三相电火线，一芯线黄/绿双色为地线，一芯线是31#线（电机漏水信号线），另外两芯线是11#，12#线（电机过热保护信号线）（9）检查电机的旋转方向。
在水泵初次安装启动前，或每次重新安装后，都应检查旋转方向。
检查方法是：瞬间启动水泵，观察叶轮旋转方向是否与铭牌上指示的方向一致，如果旋转方向不一致，只需交换三相中任意两相线的位置。
如果几台水泵连在同一控制柜或端子箱上，各台水泵必须单独进行检查。
（10）如使用浮球开关对水泵进行自动控制时，应根据水池的进水量与水泵的排水量，通过计算，按规定的水泵每小时最多启动次数确定浮球的开、停水泵的位置。

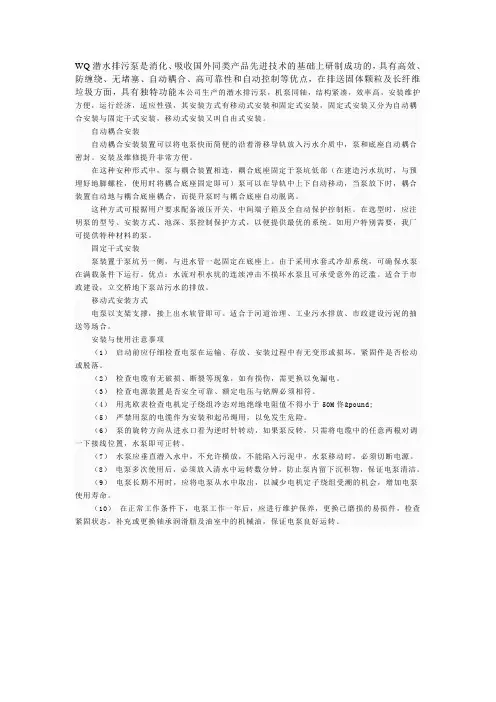

潜污泵固定自耦式安装
WQ潜水排污泵是消化、吸收国外同类产品先进技术的基础上研制成功的，具有高效、防缠绕、无堵塞、自动耦合、高可靠性和自动控制等优点，在排送固体颗粒及长纤维垃圾方面，具有独特功能本公司生产的潜水排污泵，机泵同轴，结构紧凑，效率高，安装维护方便，运行经济，适应性强，其安装方式有移动式安装和固定式安装，固定式安装又分为自动耦合安装与固定干式安装，移动式安装又叫自由式安装。
自动耦合安装自动耦合安装装置可以将电泵快而简便的沿着滑移导轨放入污水介质中，泵和底座自动耦合密封。
安装及维修提升非常方便。
在这种安种形式中，泵与耦合装置相连，耦合底座固定于泵坑低部（在建造污水坑时，与预埋好地脚螺栓，使用时将耦合底座固定即可）泵可以在导轨中上下自动移动，当泵放下时，耦合装置自动地与耦合底座耦合，而提升泵时与耦合底座自动脱离。
这种方式可根据用户要求配备液压开关，中间端子箱及全自动保护控制柜。
在选型时，应注明泵的型号、安装方式、池深、泵控制保护方式，以便提供最优的系统。
如用户特别需要，我厂可提供特种材料的泵。
固定干式安装泵装置于泵坑另一侧，与进水管一起固定在底座上。
由于采用水套式冷却系统，可确保水泵在满载条件下运行。
优点：水流对积水坑的连续冲击不损坏水泵且可承受意外的泛滥。
适合于市政建设，立交桥地下泵站污水的排放。
移动式安装方式电泵以支架支撑，接上出水软管即可。
适合于河道治理、工业污水排放、市政建设污泥的抽送等场合。
安装与使用注意事项（1）启动前应仔细检查电泵在运输、存放、安装过程中有无变形或损坏，紧固件是否松动或脱落。
（2）检查电缆有无破损、断裂等现象，如有损伤，需更换以免漏电。
（3）检查电源装置是否安全可靠、额定电压与铭牌必须相符。
（4）用兆欧表检查电机定子绕组冷态对地绝缘电阻值不得小于50M佟£（5）严禁用泵的电缆作为安装和起吊绳用，以免发生危险。
（6）泵的旋转方向从进水口看为逆时针转动，如果泵反转，只需将电缆中的任意两根对调一下接线位置，水泵即可正转。
潜水排污泵施工方案
潜水排污泵施工方案1. 引言潜水排污泵是一种常用于排放污水或水处理设备中的关键设备之一。
它的安装和施工直接关系到设备的运行效果和使用寿命。
本文档将介绍潜水排污泵的施工方案。
2. 施工前准备在进行潜水排污泵的施工之前，需要进行一些准备工作，包括： - 梳理施工计划，明确施工区域和时间安排。
- 检查潜水排污泵及相关设备的规格、型号和性能参数是否符合要求。
- 确定施工所需材料和工具，并进行采购和准备。
3. 施工步骤3.1 安装泵体首先，将潜水排污泵的泵体安装在设备设计的位置上。
确保泵体稳固并与周围环境没有干扰。
3.2 连接输液管道将排污管道与泵体相连接，以确保正常的液体输送。
在连接过程中，应注意以下几点： - 使用适当的管道材料，确保耐腐蚀和耐压。
- 采用合适的连接方式，如法兰连接或螺纹连接，并确保连接紧固。
- 检查连接处是否密封，以免发生泄漏。
3.3 安装排污阀门在排污管道中安装排污阀门，以便在需要维修或清洁泵体时能够方便地切断液流。
3.4 接线和电气系统进行电气系统的接线工作，包括以下几个步骤： 1. 确保供电线路的安全性和稳定性。
2. 根据设备要求，连接电源线和控制线。
确保接线正确无误。
3. 安装电气控制盘和开关箱，并进行相应的调试和测试。
3.5 测试和调试完成潜水排污泵的安装后，需进行测试和调试工作： - 充分检查泵体和管道连接处是否紧固，无泄漏。
- 确保电气系统正常工作，各个开关和控制装置灵活可靠。
- 进行填水测试，检测潜水排污泵是否正常运转，并调整泵的启停参数。
3.6 完成施工在测试和调试工作完成后，确认潜水排污泵正常运行后，可以完成施工工作。
包括清理施工现场、整理施工资料等。
4. 安全注意事项在进行潜水排污泵施工过程中，需要注意以下几点以确保施工安全： - 施工人员需具备相关的专业知识和技术能力。
- 严格按照安全操作规程进行施工。
- 使用合适的个人防护装备，如护目镜、手套等。
潜水排污泵安装方案
潜水排污泵安装方案潜水排污泵是一种能够将污水从下水道、池塘、河流等低洼处抽出的设备。
它广泛应用于城市排水系统、工厂排水、农田灌溉等领域。
为了确保潜水排污泵的正常运行和使用寿命，安装过程至关重要。
下面是一个潜水排污泵的安装方案，详细讲述了安装的步骤和注意事项。
步骤一：确定安装位置首先，需要确定潜水排污泵的安装位置。
一般来说，应选择离污水源较远的地方安装，以免泵被污染物堵塞。
同时，也要确保泵有足够的运行空间和揭开式排水孔，以便对泵进行维护和清洗。
步骤二：准备工作在进行实际安装之前，首先需要准备好所需的材料和工具。
通常需要准备以下工具和材料：1.潜水排污泵2.PVC或HDPE排水管道3.排水孔或排水口4.泵站控制器5.导线和电缆6.隔水电缆接头7.手工工具（如扳手、螺丝刀等）步骤三：安装泵站控制器将泵站控制器根据说明书上的安装要求进行安装。
一般来说，控制器应安装在泵井或靠近其它设备的地方。
连接好电源和控制器后，检查一下控制器是否正常运行。
步骤四：安装排污泵在安装排污泵之前，需要确保排水孔或排水口已经安装在适当的位置，并且能够保证污水顺利排出。
将泵放入水中并垂直下降，确保泵的口部位于污水的最低点。
接下来，将泵与排水管道连接起来。
连接时要确保连接牢固，防止漏水。
同时，应在连接处使用密封胶圈，以防止污水泄漏。
步骤五：接线根据潜水排污泵的用途和要求，选择合适的电缆将泵与泵站控制器连接起来。
确保接线正确无误，并使用隔水电缆接头将电缆与控制器之间的连接处密封好。
这样可以防止水渗入电缆和控制器，保证安全运行。
步骤六：试运行和调试安装完成后，确保所有连接都牢固无误后，可以开始进行试运行和调试。
首先，打开泵站控制器中的开关，观察泵的运行情况是否正常。
调整控制器中的参数，以便根据实际需求控制泵的启动和停止。
步骤七：安全检查在使用潜水排污泵之前，需要进行安全检查。
检查所有的连接和接线是否正常，确保安全阀和过热保护装置齐全并有效。
潜水泵安装施工方案
潜水泵安装施工方案潜水泵是一种能够将液体从较低位置抽送到较高位置的设备，广泛应用于建筑、矿山、工地等场所的降水、排污工作中。
以下是一份潜水泵安装施工方案，供参考：一、前期准备1.调查研究：对需要安装潜水泵的场所进行勘察，了解地质地形、水文地质条件等。
2.方案设计：根据调查研究结果，绘制设计草图，制定安装方案。
3.材料准备：根据设计方案，准备所需材料，包括潜水泵、电缆、连接管道、阀门等。
二、施工流程1.选择安装位置：根据设计方案确定潜水泵的最佳安装位置，要求尽量靠近抽水物体，并保证电源供应便利。
2.准备井筒：根据潜水泵的尺寸，开挖井筒并做好回填工作，保证井筒的稳固和密封。
3.安装井管：将井管垂直降入井筒中，与井筒连接并加以固定。
4.安装潜水泵：将潜水泵降入井管中，采用导绳将其固定在井管上部，确保潜水泵在井管中位置恰当，并可自由运动。
5.连接电缆：将电缆引入井管中，并与潜水泵进行连接，保证电缆的可靠性和密封性。
6.连接管道：根据具体需求，将出水管道导入井管中，并与潜水泵连接，保证管道的稳固和密封。
7.安装阀门：根据设计需求，在管道上适当位置安装阀门，以便控制水流和维护潜水泵。
8.连接电源：将电缆与电源连接，进行电气测试，确保潜水泵正常工作。
三、施工安全措施1.安全岗位设置：设立施工现场安全岗位，负责协调、监督施工安全，并对施工人员进行安全培训。
2.操作规范：要求施工人员通过专业培训，熟悉潜水泵的操作规范，并佩戴个人防护用品。
3.用电安全：确保电源和电缆的接地良好，以防电击事故发生，并遵守用电安全操作规程。
4.作业空间安全：根据施工场地和井筒的特点，设置临时围栏或警示标志，确保作业空间安全。
5.施工过程中应加强沟通，及时掌握施工进展情况，协调解决问题。
四、施工质量控制1.材料验收：对所采购的材料进行示范验收，确保材料的质量符合规定标准。
2.安装质量：确保潜水泵的安装位置准确，连接牢固，管道密封良好，电气设备正常工作。
潜水泵安装流程
潜水泵安装流程
排水管路敷设：与缆线同侧时，低于缆线300mm，严禁使用规格小于水泵出口的管路连接。
加设网箱：网箱的大小为：宽度大于水泵直径300mm，高度不小于水泵高度的1/2。
潜水泵放置：潜水泵应直立放置，正常排水时水泵底座离泵坑底板的高度不小于200mm。
缆线吊挂：缆线必须吊挂整齐，附有标识牌。
操作按钮安装：操作按钮使用绝缘板固定在距潜水泵不超过10m的距离。
潜水泵标识：潜水泵必须悬挂责任牌及性能参数牌。
排水点安装：排水点必须安装照明灯，轨道巷内的排水点要同时安装警示牌。
泵窝大小：排水能力小于20m3/h潜水泵，泵窝蓄水能力不小于2m3。
排水能力20-40m3/h潜水泵，泵窝蓄水能力不小于4m3。
潜水排污泵操作规程
潜水排污泵操作规程一、概述潜水排污泵是一种安装在水池或井中的电动泵，用于将废水排放到污水管道或处理设备中。
本操作规程旨在规范潜水排污泵的操作，并确保其安全性和有效性。
二、操作前准备1.检查潜水排污泵及其相关附件是否完好无损，如果有问题应及时处理。
2.确认潜水排污泵的电缆是否接好，并确保接地良好。
3.查看潜水排污泵的水位开关是否设置正确。
4.确认排污管道的状态良好，并且可以正常使用。
三、操作步骤1.将潜水排污泵降入排污井或水池中。
应注意，潜水排污泵降到水中时，应逐渐降低下去，避免造成水的剧烈震荡和喷溅。
2.连接潜水排污泵的电缆，确保电缆接头处在干燥状态。
3.打开保护盖，启动潜水排污泵。
排污泵开始吸入污水并排放到污水管道或处理设备中。
4.排污泵开始吸污时，应注意观察排污管道是否通畅。
排污管道如果不畅通，可以更换排污管道。
5.当需要停止潜水排污泵时，首先关闭产品电源，然后等待潜水排污泵停止工作后再将其升出水面。
应将潜水排污泵存放在干燥的地方，并且应注意保养。
四、注意事项1.在使用潜水排污泵时，一定要保证其电气设备以及排水管道的良好状态，以保证其安全性和有效性。
2.在使用过程中，应确保潜水排污泵的电缆接地良好，以防止发生电击事故。
3.潜水排污泵的安装和运行，只能由受过专业培训的人员进行。
4.潜水排污泵必须放置在干燥的地方，并且应经常检查其保养情况。
在长时间停用之前，应进行清洗和贮存。
5.在使用潜水排污泵的过程中，应注意开关操作，以免发生事故。
6.在排水过程中，应确保排污管道的通畅。
五、结尾以上是潜水排污泵的操作规程。
在使用潜水排污泵之前，一定要进行充分的准备，并按照本规程进行操作。
本规程制定的目的是确保潜水排污泵的正常、安全使用，并且保证其长期可靠地运行。
如果您还有其他疑问，请咨询专业人员。
潜水排污泵安装施工方案
一、前言潜水排污泵是一种适用于城市污水处理、地下室排水、工业废水排放等领域的专业设备。
为确保潜水排污泵安装质量和运行效果，特制定本施工方案。
二、施工准备1. 施工人员：熟悉潜水排污泵安装、调试及维护保养的专业技术人员。
2. 施工材料：潜水排污泵、基础混凝土、地脚螺栓、导杆、出水管、附件等。
3. 施工工具：吊车、水平尺、扳手、螺丝刀、测力计等。
三、施工步骤1. 施工现场检查（1）检查施工场地是否平整，是否有积水。
（2）检查集水井（坑）尺寸是否符合要求，底部是否有杂物。
（3）检查潜水排污泵型号、规格是否符合设计要求。
2. 水泵基础施工（1）根据设计图纸，进行基础混凝土施工。
（2）确保基础混凝土强度达到设计要求。
（3）在基础混凝土上预埋地脚螺栓。
3. 导杆及泵座安装（1）吊起潜水排污泵，将泵体缓慢下降至机组基础上。
（2）确保泵座上的螺栓孔与基础上预埋的地脚螺栓对齐。
（3）用水平尺找平泵座，拧紧地脚螺栓。
4. 泵体及附件安装（1）将泵体固定在泵座上。
（2）安装出水管及附件，确保连接牢固。
（3）检查泵体、出水管及附件的密封性能。
5. 试运行及调试（1）连接电源，进行潜水排污泵试运行。
（2）观察泵体运行情况，确保无异常振动、噪音及泄漏。
（3）根据实际情况调整泵体角度、出水管方向等，确保运行效果。
四、施工注意事项1. 施工过程中，确保潜水排污泵、基础混凝土、地脚螺栓等材料质量符合设计要求。
2. 施工人员应具备相关技术和安全操作知识，确保施工安全。
3. 严格按照施工步骤进行操作，确保安装质量。
4. 试运行过程中，注意观察泵体运行情况，发现异常立即停止运行，查找原因并进行处理。
五、验收1. 施工完成后，由相关单位进行验收。
2. 验收合格后方可交付使用。
本方案适用于潜水排污泵的安装施工，具体施工过程中可根据实际情况进行调整。
潜水排污泵安装与施工细节
管道安装：按照设计图纸和 相关规范进行管道安装，确
保管道的密封性和稳定性
泵的安装：将泵按照设计图 纸和相关规范进行安装，确
保泵的稳定性和安全性
电缆连接
电缆线应固定好，避免松动 和晃动。
电缆应选择防水、耐腐蚀、 耐油、耐高温的多层胶皮电 缆。
电缆线应接入潜水排污泵的 接线盒内，并确保密封良好。
电缆线应远离高温和易燃物 品，并保持干燥。
安装时应确保泵 的基础平整、稳 固，确保泵在工 作过程中不会发 生倾斜或位移。
潜水排污泵的电 缆连接应牢固、 可靠，电缆不能 承受外力。
安装时应确保泵 的进、出口法兰 连接密封良好， 螺栓紧固。
维护保养要求
定期检查潜水排污泵的密封件和轴承，确保其正常运转。 定期清理潜水排污泵的吸入口和出水口，防止堵塞。 定期检查潜水排污泵的电缆和电机，确保其绝缘良好。 按照厂家推荐的润滑油型号，定期为轴承添加润滑油。
关闭出水阀，打开水泵的排气阀， 启动水泵，排尽泵体内的空气。
添加标题
添加标题
添加标题
添加标题
检查水泵和电机是否牢固安装，确 保无松动现象。
缓慢打开出水阀，观察出水流量和 压力是否正常，如有异常及时处理。
03 潜水排污泵的注意事项
安全注意事项
确保电源连接正确，防止 短路或断路
定期检查潜水排污泵的密封 件和轴承，确保正常运转
安装电机
检查电机是否完好无损
将电机放置在适当的位置，确 保稳定牢固
连接电机的电源线和控制线
完成电机的安装后，进行测试 运行确保正常工作
连接管路
确定管路走向和布局 清理管路内壁并确保畅通 连接管路并固定 检查管路密封性和连接牢固性
灌水试验
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
潜水排污泵安装方法
产品特点
1. 采用大流道抗堵塞水力部件设计，大大提高污物通过能力，能有效地通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。
2. 设计合理，配套电机合理，效率高，节能效果显著。
3. 机械密封采用双道串联密封，材质为硬质耐磨碳化钨，具有耐用、耐磨等特点，可以使泵安全连续运行800小时以上。
4. 泵结构紧凑，体积小，移动方便，安装简便，无需建泵房，潜入水中即可工作，大大减小工程造价。
5. 泵油室内设有油水探头，当水泵侧机械密封损坏后，水进入油室，探头发生信号，对泵实施保护。
6. 可根据用户需要配备全自动安全保护控制柜，对泵的漏水，漏电，过载及超温等进行监控，保证泵运行可靠安全。
7. 双导轨自动耦合安装系统，给泵的安装的安装，维修带来了极大的方便，人可不必为此而进出污水坑。
8. 浮球开关可根据所需的水位变化。
自动控制泵的停启，无需专人看管。
9. 在使用扬程范围内保证电机运行不过载。
10. 根据使用场合电机可采用水套式外第三者循环冷却系统，能保证电泵在无水(干式)状态下安全运行。
11. 安装方式有固定式自动耦合安装和移动式自由安装二种，可满足不同的使用场合。
结构说明
WQ型无堵塞潜水排污泵由电机与泵两部分组成，二者通过油隔离室及机械密封组件隔开，属机电一体化产品，电机与泵合用同一轴(转子)整个水泵长度短，结构紧凑。
配备多种保护装置，使得泵运行可靠，其主部件作用如下：
信号线1：配备全保水泵控制柜，对泵实行全方位保护，包括漏水，断相、短路、过热、电机过载等项目.电机定子8：采用B级或F级绝缘。
漏水探头11：该元件装在油室内，当机械密封损坏后，水进入油室，探头可发出信号由控制系统对泵实施保护。
机械密封13：采用双道串联密封，选用新型硬质耐腐碳化钨材质，具有密封可靠、耐磨、寿命长等特点。
叶轮17：叶轮采用单流道或双道结构，具有很强的通过能力，能够通过大的物料及纤维垃圾，减少堵塞、缠绕的故障。
泵体15：与叶轮配用，使得泵具有高的效率。
密封环18：装在泵体口环处，当叶轮因运行而使口环处磨损，可更换密封环，以保证泵以最佳效率运行。
