不发火、防静电水泥砂浆地面---文本资料
不发火、防静电地面做法
不发火、防静电地面施工方案●防静电静电给生活、生产带来了很多问题，由其是在生产领域，其危害有二：一是静电干扰精密仪表正常工作状态，导致数据失准；二是静电聚积后产生静电火花，在易燃易爆生产场所导致灾难性事故。
因此，在精密仪表间和防火等级较高场所，国家均要求进行防静电处理。
在防静电处理中，地面作为仪表、设备安置和人员活动的必须接触面，其防静电要最为关键和紧要的。
针对防静电功能要求一般讲，仪表场所应采用既时型防静电处理，如防静电地板（导电率103-105Ω）等。
而工业生产场所的地面防静电处理应采用功能性兼备能够耐磨、抗冲击、抗压、抗折弯、不发火、无污染的散耗型（导电率105-109Ω）防静电材料，如NFJ防静电、不发火耐磨地坪材料。
●不发火“不发火”在安全生产领域是个专业词汇，是指物体在摩擦、冲击时不产生火花，其检测方法是在高度干燥暗室条件下用规定转速砂轮摩擦；定质量定高矩钢球自由垂直降落；锤击等摄像观测，无火花发生即为合格。
发火现象同静电火花发生的危害一样，在高危场所如油气、炸药、化学易燃品等厂房、库房容易引发爆炸、火灾等。
因此，应选用合适材料进行不发火地面处理。
国家标准中对防静电地面、不发火地面的检测方法1、防静电地面的检测方法采用数字兆欧表与其他辅助工具配套下使用环境的温度要尽可能的在 23℃±8℃，湿度为50℃±5℃的环境（保持此环境24小时）下进行。
检测前应确保要检测的地面清洁，无影响电阻的物质覆在地面表面。
其中两两极间的距离不小于900mm每46.5㎡的面积必须有不少于5此的测试，检测的依据和方法应严格安：WJ2146-93《兵器工业防静电用品设施验收规程》、WJ2566-2001《兵器工业爆炸危险环境电气安全技术条件》操作、执行。
高危厂房的地面除进行防静电检测验收外，还应进行不发火的验收检测。
防止因撞击产生火花。
2、不发火地面的检测方法环境要求完全暗室的条件下，检测的旁边放一部高速摄像机。
主编标准《防静电不发火地坪施工》不发火混凝土
主编标准《防静电不发火地坪施工》不发火混凝土范本1：正文：一、引言本文档旨在规范防静电不发火地坪施工的相关标准，以确保施工工程的质量和安全性。
在施工过程中，必须遵守本文档的各项规定，且不得自行修改或违规操作。
二、施工前准备1. 施工前的准备工作包括：测量、清理施工区域、防静电地坪材料的准备等。
2. 所有施工人员必须熟悉施工所需的操作规程和安全注意事项。
三、材料选用1. 防静电不发火地坪施工所需的材料包括：地坪底材、导电涂料、防静电涂料等。
2. 所选用的材料必须符合国家相关标准，并具有相应的防静电和防火性能。
四、施工工艺1. 施工前应根据施工区域的具体要求，制定详细的施工方案。
2. 施工过程中，应严格按照施工方案进行操作，遵循操作规程和安全注意事项。
五、施工步骤1. 地坪底材的处理：包括清洁、修补和处理底材状况不良等。
2. 导电涂料的施工：包括底涂和中涂等。
3. 防静电涂料的施工：包括底涂、中涂和面涂等。
4. 完工处理：包括检查和保养等。
六、安全措施1. 施工现场应做好安全防护措施，包括安装警示标识、提供个人防护装备等。
2. 操作人员必须经过相关培训并取得相应的证书。
附件：1. 防静电不发火地坪施工方案2. 备选材料清单法律名词及注释：1. 防静电：指能够防止或减小静电产生和积聚的能力。
2. 不发火：指能够防止或减小火灾发生的能力。
范本2：正文：一、引言本文档详细介绍了防静电不发火混凝土的施工标准及相关要求。
施工人员在进行防静电不发火混凝土施工时，必须按照本文档的规定进行操作，并确保施工质量和安全。
二、施工前准备1. 施工前应确保施工区域清洁，并清除任何可能影响施工质量的障碍物。
2. 施工人员必须具备相关的技术知识和操作经验，并熟悉施工现场的安全规定。
三、材料选用1. 防静电不发火混凝土所需材料包括：混凝土原材料、防静电添加剂等。
2. 所选用的材料必须符合国家相关标准，并具有防静电和防火性能。
四、施工工艺1. 施工前应根据设计要求编制施工方案，并确定施工工艺。
不发火,防静电地面做法
不发火、防静电地面施工方案●防静电静电给生活、生产带来了很多问题，由其是在生产领域，其危害有二：一是静电干扰精密仪表正常工作状态，导致数据失准；二是静电聚积后产生静电火花，在易燃易爆生产场所导致灾难性事故。
因此，在精密仪表间和防火等级较高场所，国家均要求进行防静电处理。
在防静电处理中，地面作为仪表、设备安置和人员活动的必须接触面，其防静电要求是最为关键和紧要的。
针对防静电功能要求一般讲，仪表场所应采用既时型防静电处理，如防静电地板（导电率103-105Ω）等。
而工业生产场所的地面防静电处理应采用功能性兼备能够耐磨、抗冲击、抗压、抗折弯、不发火、无污染的散耗型（导电率105-109Ω）防静电材料，如NFJ防静电、不发火耐磨地坪材料。
●不发火“不发火”在安全生产领域是个专业词汇，是指物体在摩擦、冲击时不产生火花，其检测方法是在高度干燥暗室条件下用规定转速砂轮摩擦；定质量定高矩钢球自由垂直降落；锤击等摄像观测，无火花发生即为合格。
发火现象同静电火花发生的危害一样，在高危场所如油气、炸药、化学易燃品等厂房、库房容易引发爆炸、火灾等。
因此，应选用合适材料进行不发火地面处理。
国家标准中对防静电地面、不发火地面的检测方法1、防静电地面的检测方法采用数字兆欧表与其他辅助工具配套下使用环境的温度要尽可能的在23℃±8℃，湿度为50℃±5℃的环境（保持此环境24小时）下进行。
检测前应确保要检测的地面清洁，无影响电阻的物质覆在地面表面。
其中两两极间的距离不小于900mm每46.5㎡的面积必须有不少于5此的测试，检测的依据和方法应严格安：WJ2146-93《兵器工业防静电用品设施验收规程》、WJ2566-2001《兵器工业爆炸危险环境电气安全技术条件》操作、执行。
高危厂房的地面除进行防静电检测验收外，还应进行不发火的验收检测。
防止因撞击产生火花。
2、不发火地面的检测方法环境要求完全暗室的条件下，检测的旁边放一部高速摄像机。
不发火、防静电地面做法
不发火、防静电地面施工方案●防静电静电给生活、生产带来了很多问题，由其是在生产领域，其危害有二：一是静电干扰精密仪表正常工作状态，导致数据失准；二是静电聚积后产生静电火花，在易燃易爆生产场所导致灾难性事故。
因此，在精密仪表间和防火等级较高场所，国家均要求进行防静电处理。
在防静电处理中，地面作为仪表、设备安置和人员活动的必须接触面，其防静电要求是最为关键和紧要的。
针对防静电功能要求一般讲，仪表场所应采用既时型防静电处理，如防静电地板（导电率103-105Ω）等。
而工业生产场所的地面防静电处理应采用功能性兼备能够耐磨、抗冲击、抗压、抗折弯、不发火、无污染的散耗型（导电率105-109Ω）防静电材料，如NFJ防静电、不发火耐磨地坪材料。
●不发火“不发火”在安全生产领域是个专业词汇，是指物体在摩擦、冲击时不产生火花，其检测方法是在高度干燥暗室条件下用规定转速砂轮摩擦；定质量定高矩钢球自由垂直降落；锤击等摄像观测，无火花发生即为合格。
发火现象同静电火花发生的危害一样，在高危场所如油气、炸药、化学易燃品等厂房、库房容易引发爆炸、火灾等。
因此，应选用合适材料进行不发火地面处理。
国家标准中对防静电地面、不发火地面的检测方法1、防静电地面的检测方法采用数字兆欧表与其他辅助工具配套下使用环境的温度要尽可能的在23℃±8℃，湿度为50℃±5℃的环境（保持此环境24小时）下进行。
检测前应确保要检测的地面清洁，无影响电阻的物质覆在地面表面。
其中两两极间的距离不小于900mm每46.5㎡的面积必须有不少于5此的测试，检测的依据和方法应严格安：WJ2146-93《兵器工业防静电用品设施验收规程》、WJ2566-2001《兵器工业爆炸危险环境电气安全技术条件》操作、执行。
高危厂房的地面除进行防静电检测验收外，还应进行不发火的验收检测。
防止因撞击产生火花。
2、不发火地面的检测方法环境要求完全暗室的条件下，检测的旁边放一部高速摄像机。
不发火花水泥砂浆地面

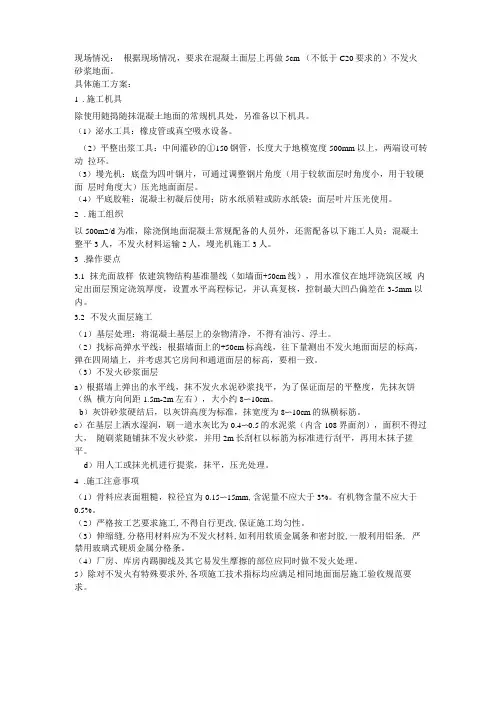

现场情况：根据现场情况，要求在混凝土面层上再做5cm （不低于C20要求的）不发火砂浆地面。
具体施工方案：1. 施工机具除使用随捣随抹混凝土地面的常规机具处，另准备以下机具。
（1）泌水工具：橡皮管或真空吸水设备。
（2）平整出浆工具：中间灌砂的①150钢管，长度大于地模宽度500mm以上，两端设可转动拉环。
（3）墁光机：底盘为四叶钢片，可通过调整钢片角度（用于较软面层时角度小，用于较硬面层时角度大）压光地面面层。
（4）平底胶鞋：混凝土初凝后使用；防水纸质鞋或防水纸袋；面层叶片压光使用。
2. 施工组织以500m2/d为准，除浇倒地面混凝土常规配备的人员外，还需配备以下施工人员：混凝土整平3人，不发火材料运输2人，墁光机施工3人。
3.操作要点3.1抹光面放样依建筑物结构基准墨线（如墙面+50cm线），用水准仪在地坪浇筑区域内定出面层预定浇筑厚度，设置水平高程标记，并认真复核，控制最大凹凸偏差在3-5mm 以内。
3.2不发火面层施工（1）基层处理：将混凝土基层上的杂物清净，不得有油污、浮土。
（2）找标高弹水平线：根据墙面上的+50cm标高线，往下量测出不发火地面面层的标高，弹在四周墙上，并考虑其它房间和通道面层的标高，要相一致。
（3）不发火砂浆面层a）根据墙上弹出的水平线，抹不发火水泥砂浆找平，为了保证面层的平整度，先抹灰饼（纵横方向间距1.5m-2m左右），大小约8〜10cm。
b）灰饼砂浆硬结后，以灰饼高度为标准，抹宽度为8〜10cm的纵横标筋。
c）在基层上洒水湿润，刷一道水灰比为0.4〜0.5的水泥浆（内含108界面剂），面积不得过大，随刷浆随铺抹不发火砂浆，并用2m长刮杠以标筋为标准进行刮平，再用木抹子搓平。
d）用人工或抹光机进行提浆，抹平，压光处理。
4.施工注意事项（1）骨料应表面粗糙，粒径宜为0.15〜15mm,含泥量不应大于3%。
有机物含量不应大于0.5%。
（2）严格按工艺要求施工,不得自行更改,保证施工均匀性。
不发火防静电地坪
◇厚度3.0mm
◇一般使用年限为15-20年
具体做法及要求
1.混凝土基面（找平层）表面要密实、平整无泌水。
2.混凝土初凝时，指压测试留下3-5MM印迹。
3.撒播地面硬化料，待其吸收混凝土中的水分变湿后，即可使用抹光机压实、收光。
适用范围
加油站、液化气站、火药库等易燃、易爆物资的生产、存储场所和长期产生静电的区域。
试验项目
指标
防火性
耐涂突硬顶A为非可燃物
耐磨度比（%）
≥300
抗压强度（28d)/Mpa
≥80
抗折强度(28d)/Mpa
≥11.5
地坪特性
非金属型特性：具有很高的耐磨、耐尘、耐冲击，减少灰尘、防火性能卓越。
系统特征
4.用抹刀手剂（细雾喷射）养护，不要用塑料布覆盖。
6.切割伸缩缝。使用密封涂料。
7.注意事项：完工需洒水养护一周后方可使用。
不发火防静电地坪
产品编号：hjnm004
产品名称：不发火防静电地坪
规 格：3.0mm 20.0mm 50.0mm
产品类别：防腐防水防护工程
几乎所有的现代工厂都会选择适合自己的地坪涂装方案。皇家地坪研发的不发火耐磨地坪由不发火阻燃矿物骨料与波特兰水泥及多种特殊添加剂组成，具有不发火性和较高的耐磨损性、抗冲击、耐潮湿、装饰性强、易施工、不起粉（扬尘），遇到冲击或摩擦不产生火花，施工成本低廉，施工效果好（平整光洁）等优点。
主编标准《防静电不发火地坪施工》不发火细石混凝土
主编标准《防静电不发火地坪施工》不发火细石混凝土【范本1】一、引言本文档旨在规范防静电不发火地坪施工中的相关标准，并对不发火细石混凝土的施工进行详细介绍。
本文档为主编标准，适合于相关专业人员参考和使用。
二、防静电不发火地坪施工标准2.1 施工前准备- 根据项目要求选择合适的施工方法和材料。
- 清理施工现场，确保无杂物和灰尘。
- 检查基础地面的平整度和强度，必要时进行修补和处理。
2.2 材料选用与准备- 根据地坪类型选择合适的防静电不发火材料。
- 检查材料质量和性能，并组织进行必要的试验。
- 对施工所需材料进行统一编号和登记，确保材料的追溯性和质量管理。
2.3 施工工艺流程- 根据地坪类型和施工方法，制定详细的施工工艺流程。
- 分解每一个工艺节点，明确作业内容和要求。
- 在施工过程中，严格按照工艺流程操作，确保施工质量和进度。
三、不发火细石混凝土施工说明3.1 材料配比- 根据工程要求和细石混凝土特性，确定合适的材料配比。
- 采用标准配合比，确保混凝土强度和性能的一致性。
3.2 施工工艺- 打草稿阶段，将细石混凝土按照设计要求和施工工艺进行排布。
- 在排布完成后，进行浇筑和均匀整平。
- 对浇筑的细石混凝土进行养护，确保其早期强度和耐久性。
四、附件本文档涉及的附件包括但不限于：- 防静电不发火地坪施工图纸- 防静电不发火地坪施工材料清单- 不发火细石混凝土施工验收报告样本五、法律名词及注释- 防静电不发火地坪：指能够有效防止静电和火灾危（wei）险的地坪材料和施工工艺。
- 细石混凝土：指以细石料、水泥和适量的矿物粉料为主要原料，经特定工艺制成的一种地坪材料。
【范本2】一、导言本文档旨在规范防静电不发火地坪施工标准，特殊是不发火细石混凝土的施工。
以期提高施工质量和施工效率。
二、施工前准备2.1 现场清理施工前应进行现场清理，确保无杂物和灰尘，为后续工作做好准备。
2.2 检查基础地面检查基础地面的平整度和强度，必要时进行修补和处理，确保施工基础符合要求。
防静电不发火耐磨整体现浇地面施工工法
防静电不发火耐磨整体现浇地面施工工法防静电不发火耐磨整体现浇地面施工工法一、前言防静电不发火耐磨整体现浇地面施工工法是一种广泛应用于工业、商业等领域的地面施工工艺，能够有效预防静电积聚、避免火灾风险，并具有耐磨损的特点。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺等方面的内容。
二、工法特点防静电不发火耐磨整体现浇地面施工工法具有以下特点：1. 防静电：通过在地面施工过程中添加特殊的导电材料，能够有效导抗静电积聚，维持地面的导电性能，在静电敏感的场所保持电平平稳，避免因静电积聚引发的火灾事故。
2. 不发火：采用低温固化材料和抑制火焰扩散的添加剂，使地面具有优异的耐火性能，确保地面在火灾发生时不易燃烧，降低了火灾风险。
3. 耐磨损：施工过程中添加特殊的耐磨材料，使地面具有出色的耐磨性能，能够承受车辆和大量人员流动的压力，延长地面使用寿命。
4. 整体现浇：采用现浇施工方式，使地面呈现整体连续的效果，避免了接缝带来的问题，减少了地面维护和修复的成本。
5. 抗化学腐蚀：地面材料具有较强的抗化学腐蚀性能，能够抵御酸碱等强腐蚀性物质的侵蚀。
三、适应范围防静电不发火耐磨整体现浇地面施工工法适用于各种需要防静电、耐磨的场所，包括但不限于以下领域：1. 电子、光电、半导体等静电敏感的生产车间和实验室。
2. 医药、化工、石油、电力等领域的易燃易爆环境。
3. 商业场所、会展中心、体育馆等高人流量场所。
4. 机场、车站、停车场等需要承受车辆和人员流动的场所。
四、工艺原理1. 施工工法与实际工程之间的联系：防静电不发火耐磨整体现浇地面施工工法基于静电、耐磨、防火等工程要求，采取相应的工艺措施和材料选择，确保实际工程能够达到设计要求。
2. 采取的技术措施：在地面施工过程中，通过添加特殊材料和控制施工条件，实现防静电、不发火和耐磨损的效果。
具体措施包括添加电导剂、阻燃剂、耐磨剂等，调控施工温度和湿度等。
五、施工工艺防静电不发火耐磨整体现浇地面施工工艺可分为以下几个施工阶段：1. 准备工作：清理施工现场，确保地面干燥、平整，布置施工导线等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
不发火、防静电水泥砂浆地面施工方案●防静电静电给生活、生产带来了很多问题，由其是在生产领域，其危害有二：一是静电干扰精密仪表正常工作状态，导致数据失准；二是静电聚积后产生静电火花，在易燃易爆生产场所导致灾难性事故。
因此，在精密仪表间和防火等级较高场所，国家均要求进行防静电处理。
在防静电处理中，地面作为仪表、设备安置和人员活动的必须接触面，其防静电要求是最为关键和紧要的。
针对防静电功能要求一般讲，仪表场所应采用既时型防静电处理，如防静电地板（导电率103-105Ω）等。
而工业生产场所的地面防静电处理应采用功能性兼备能够耐磨、抗冲击、抗压、抗折弯、不发火、无污染的散耗型（导电率105-109Ω）防静电材料，如NFJ防静电、不发火耐磨地坪材料。
●不发火“不发火”在安全生产领域是个专业词汇，是指物体在摩擦、冲击时不产生火花，其检测方法是在高度干燥暗室条件下用规定转速砂轮摩擦；定质量定高矩钢球自由垂直降落；锤击等摄像观测，无火花发生即为合格。
发火现象同静电火花发生的危害一样，在高危场所如油气、炸药、化学易燃品等厂房、库房容易引发爆炸、火灾等。
因此，应选用合适材料进行不发火地面处理。
国家标准中对防静电地面、不发火地面的检测方法1、防静电地面的检测方法采用数字兆欧表与其他辅助工具配套下使用环境的温度要尽可能的在23℃±8℃，湿度为50℃±5℃的环境（保持此环境24小时）下进行。
检测前应确保要检测的地面清洁，无影响电阻的物质覆在地面表面。
其中两两极间的距离不小于900mm每46.5㎡的面积必须有不少于5此的测试，检测的依据和方法应严格安：WJ2146-93《兵器工业防静电用品设施验收规程》、WJ2566-2001《兵器工业爆炸危险环境电气安全技术条件》操作、执行。
高危厂房的地面除进行防静电检测验收外，还应进行不发火的验收检测。
防止因撞击产生火花。
2、不发火地面的检测方法环境要求完全暗室的条件下，检测的旁边放一部高速摄像机。
检测的方法有两种：1、锤击2、砂轮法。
步骤：首先高速摄像机拍摄，有自身撞击不会产生火花的硬质锤或自身符合要求的砂轮，撞击或摩擦地坪。
每平米5个点。
待检测完毕后，把高速摄像机慢放，看有无火花发生。
不发火地面除进行不发火检测外，还应进行防静电检测，目的是防止静电火花的产生。
防静电、不发火地坪不仅具备防静电与不发火两种功能，还具备高耐磨、耐冲击、耐腐蚀、抗渗漏等功能。
但其自身也有缺陷：1、颜色不鲜亮。
其注重点是防静电与不发火的功能。
一、施工工艺1、施工工序为：地面水泥浆一道（内掺建筑胶）——20厚1:3水泥砂浆——1.5厚聚氨酯防水层——30厚1:3水泥砂浆找平层，内配防静电接地金属网表面找平——防静电水泥浆一道——20厚1:2防静电水泥砂浆——水泥浆一道（内掺建筑胶——20厚1:2.5水泥砂浆抹平地面做法剖面图20厚1:2.5水泥砂浆抹平水泥浆一道（内惨建筑胶）20mm厚1:2防静电水泥砂浆防静电水泥浆一道30mm厚1:3水泥砂浆找平（内设接地网）1.5mm厚聚氨酯防水涂料20mm厚1:3水泥砂浆水泥浆一道（内惨建筑胶）2、施工标准：2.1严格按照SJ/T 31469-2002《防静电地面施工及验收规范》、《建筑地面工程施工质量验收规范》中不发火防静电地面现行有关规定，规程及质量检验评定标准施工。
2.2电性能1．摩擦起电电压：地坪表面摩擦起电电压小于50V。
2．地坪体积电阻：地面对接地极母线电阻应符合《电子产品制造防静电系统检测方法》SJ/T10694-2006要求，其值为1×105～109Ω。
3．地坪表面电阻：地坪表面900～1000毫米电阻应符合《电子产品制造防静电系统检测方法》SJ/T10694-2006的要求，其值为105～1010Ω。
4．接地电阻：应符合《电子产品制造防静电系统检测方法》SJ/T10694-2006要求，不大于10Ω。
3、主要材料（1）不发火地面防静电水泥砂浆，主要由白云石，石英砂，特殊添加剂、特种水泥等组成。
本品具有不发火性和较高的耐磨损性，抗冲击，耐潮湿，装饰性强，不起粉，易施工，且遇到冲击或摩擦不产生火花，水泥石子浆配合比为1:2，同时添加导电粉，添加比例为5%左右。
不发火石米采用白云石，白云石骨料应选择莫氏硬度≤2的材料，最大米径不超过10mm 进行级配。
（2）分格条：采用3×12mm 规格工字型防静电不发火PVC塑料条，长度按分块尺寸大小来定（一般1米左右）。
（3）φ4-6 冷拨高强钢丝进场时，需严格检查，钢筋表面不得有裂纹，局部缩劲、锈迹。
4、主要工具砂浆搅拌机、磨光机、电焊机、钢筋钳、大小平锹，铁辊筒、电镘、小白线、木抹子、铁抹子、木刮杠、水平尺、磅秤，手推胶轮车等。
（一）基层刷水泥浆一道1、必须提前一天用清水洗擦干净基层，使其保持湿润。
2、刷素水泥浆结合层，宜刷水灰比为0.4~0.5 的素水泥浆，应控制一次刷的面积不宜过大,做多少，刷多少。
（二）水泥砂浆层1、打灰饼及冲筋。
根据事先弹好50cm 的水平墨线，然后拉线打中间灰饼，再用水泥砂浆做软筋。
软筋间距为1.50m。
2、用水准仪测出面层的平均厚度，然后边测标高边做灰饼。
3、铺水泥砂浆面层：涂刷水泥浆之后紧跟着铺水泥砂浆，在灰饼之间（或标筋之间）将砂浆铺均匀，然后用木刮杠按灰饼（或标筋）高度刮平。
铺砂浆时如果灰饼（或标筋）已硬化，木刮杠刮平后，同时将利用过的灰饼（或标筋）敲掉，并用砂浆填平。
4、木抹子搓平：木刮杠刮平后，立即用木抹子搓平，从内向外退着操作，并随时用2m靠尺检查其平整度。
5、应注意的质量问题5.1 空鼓、裂缝5.1.1 基层清理不彻底、不认真：在抹水泥砂浆之前必须将基层上的粘结物、灰尘、油污彻底处理干净，并认真进行清洗湿润，这是保证面层与基层结合牢固、防止空鼓裂缝的一道关键性工序，如果不仔细认真清除，使面层与基层之间形成一层隔离层，致使上下结合不牢，就会造成面层空鼓裂缝。
5.1.2 涂刷水泥浆结合层不符合要求：在已处理洁净的基层上刷一遍水泥浆，目的是要增强面层与基层的粘结力，因此这是一项重要的工序，涂刷水泥浆调度要适宜（一般0.4～0.5的水灰比），涂刷时要均匀不得漏刷，面积不要过大，砂浆铺多少刷多少。
一般往往是先涂刷一大片，而铺砂浆速度较慢，已刷上去的水泥浆很快干燥，这样不但不起粘结作用，相反起到隔离作用。
另外一定要用刷子涂刷已拌好的水泥浆，不能采用干撒水泥面后，再浇水用扫帚来回扫的办法，由于浇水不匀，水泥浆干稀不匀，也影响面层与基层的粘结质量。
5.2地面起砂养护时间不够，过早上人：水泥硬化初期，在水中或潮湿环境中养护，能使水泥颗粒充分水化，提高水泥砂浆面层强度。
如果在养护时间短强度很低的情况下，过早上人使用，就会对刚刚硬化的表面层造成损伤和破坏，致使面层起砂、出现麻坑。
因此，水泥地面完工后，养护工作的好坏对地面质量的影响很大，必须要重视，当面层抗压强度达5MPa时才能上人操作。
（三）聚氨酯防水层1、涂刷底胶（相当于冷底子油）：1.1 底胶（基层处理剂）配制：先将聚氨酯甲料、乙料和二甲苯以1∶1.5∶2的比例（重量比）配合搅拌均匀，配好的料在2h内用完。
1.2 底胶涂刷：将配制好的底胶料，用长把滚刷均匀涂刷在基层表面，涂刷量为0.3kg/m2左右，涂刷后约4h手感不粘时，即可做下道工序。
3、涂膜防水层施工：3.1材料配制：聚氨酯按甲料、乙料和二甲苯以1∶1.5∶0.3的比例（重量比）配合，用电动搅拌器强制搅拌3～5min，至充分拌合均匀即可使用。
配好的混合料应2h内用完，不可时间过长。
3.2附加涂膜层：穿过墙、顶、地的管根部，地漏、排水口、阴阳角，变形缝并薄弱部位，应在涂膜层大面积施工前，先做好上述部位的增强涂层（附加层）。
附加涂层做法：是在涂膜附加层中铺设玻璃纤维布，涂膜操作时用板刷刮涂料驱除气泡，将玻璃纤维布紧密地粘贴在基层上，阴阳角部位一般为条形，管根为块形，三面角，应裁成块形布铺设，可多次涂刷涂膜。
3.3涂刷第一道涂膜：在前一道涂膜加固层的材料固化并干燥后，应先检查其附加层部位有无残留的气孔或气泡，如没有，即可涂刷第一层涂膜；如有气孔或气泡，则应用橡胶刮板将混合料用力压入气孔，局部再刷涂膜，然后进行第一层涂膜施工。
涂刮第一层聚氨酯涂膜防水材料，可用塑料或橡皮刮板均匀涂刮，力求厚度一致，在1.5mm左右，即用量为1.5kg/m2。
3.4 涂刮第二道涂膜：第一道涂膜固化后，即可在其上均匀地涂刮第二道涂膜，涂刮方向应与第一道的涂刮方向相垂直，涂刮第二道与第一道相间隔的时间一般不小于24h，亦不大于72h。
3.4.5 涂刮第三道涂膜：涂刮方法与第二道涂膜相同，但涂刮方向应与其垂直。
4、应注意的质量问题4.1气孔、气泡；材料搅拌方式及搅拌时间未使材料拌合均匀；施工时应采用功率、转速不过高的搅拌器。
另一个原因是基层处理不洁净，做涂膜前应仔细清理基层，不得有浮砂和灰尘，基层上更不应有孔隙，涂膜各层出现的气孔应按工艺要求处理，防止涂膜破坏造成渗漏。
4.2起鼓：基层有起皮、起砂、开裂、不干燥，使涂膜粘结不良；基层施工应认真操作、养护，待基层干燥后，先涂底层涂料，固化后，再按防水层施工工艺逐层涂刷。
4.3膜翘边：防水层的边沿、分项刷的搭接处，出现同基层剥离翘边现象。
主要原因是基层不洁净或不干燥，收头操作不细致，密封不好，底层涂料粘结力不强等造成翘边。
故基层要保证洁净、干燥，操作要细致。
4.4破损：涂膜防水层分层施工过程中或全部涂膜施工完，未等涂膜固化就上人操作活动，或放置工具材料等，将涂膜碰坏、划伤。
施工中应保护涂膜的完整。
（四）水泥砂浆找平内配防静电网1、砂浆先用水平刮杠刮平，然后表面用木抹子搓平，铁抹子抹平压光。
2、找平层施工完后12h 应进行覆盖和浇水养护，养护时间不得少于7d。
3、找平层中间设泄导网，由φ4冷拨高强钢丝组成，泄导网钢筋间距不大于2000mm×2000mm。
十字交叉处焊接牢固。
（见下图）4、接线端子的制作，采用2.5—4㎝宽，厚0.3—0.4㎝的扁铜，上端打5—8㎜的孔一至两个，下端打5—8㎜的孔两个，用相近的规格的扁铁打孔于扁铜下端用螺丝连接牢靠做直角便于焊接地网。
5、接地系统安装：不发火地面防静电水泥砂浆地坪接地，可接入建筑物已有的防静电保护接地系统或以建筑物柱子钢筋连接。
（如独立接地建议采用非金属接地块）接地电阻小于10欧。
6、铺设1：2.5砂浆时，捣制时必须把静电泄导网放置在找平层的中间部位，不允许压在底层或露面。
将砂浆铺平均匀，振捣密实，用木批刮平拍实，平整度应控制在±3mm 以内。
（五）镶嵌塑料条抹水泥浆1、铺设完过24小时后，洒水湿润，在常温下进行养护。
