信号发生器HP8648操作与维护指南(中文)
操作与维护指南(HP8648A/B/C信号发生器)
操作
"操作"一章包含下列资料:
1操作:提供仪器操作总览。
Ia操作示范:提供示范.以帮助用户学会如何操作此仪器。
1b操作参考:提供快速了解信号发生器每一功能的信息。
1c操作信息:提供前面板和HP-IB远程操作信息的资料。
注意
标号为500及500以上信号发生器的维修信息.见第
5c章节"维修指错信息"。
6.存储器
用存储寄存器使您可以保留仪器的设置状态,并在
需要的时候调出它们,按下SAV键且输入两位数字的寄
存器序号以保存仪器目前的设置状态,为了调出这些设
置·可按下REG键并输入寄存器的序号。
箭头键使您能
够以数字序列的形式调出寄存器的内容。
您能够以多达
10种不同序列来安排您的寄存器。
在显示屏左下角.总是显示当前所选的序列号及上
次所选的寄存器号,以协助您跟踪测试过程。
第Ia章"操
作示范"中提供的存储器示范.告诉用户怎样建立一个序
列和怎样在序列中删除或增加寄存器。
7.调制源
按下lMODON/OFF!键以打开或关闭调制源。
按下
lINT400Hz|或|INTIKHz|键以选择一个用来调制RF输
出信号的内部音调.这些音调可以作为输出信号在MOD
INPUT/OUTPUT端口选择.按下lEXTAC|或
|EXTDC键,利用MOD INPUT/OUTPUT端口把AC
或IX、与→外部音频源精合。
按下|IKHz+EXTI充|键,可同时用内部1KHz音频
和外部源对RF信号调幅(附加的内部加外部调制性能
适用于HP-IB操作),|1kHz+EXTI充|还可用1l巾的
内部音频对RF 信号调幅或调相,但它不能直流锢合。
1a操作示范
本部分所述的操作示范有助于学会怎样操作此信号发
生器.这些范例无需任何附加设备就可执行。
入门
如果您是第一次操作本仪器.执行下列每一示范以便
很快了解常用的操作,在完成这些示范后,您可自己试着去
操作仪器的其它功能.如果您有困难或需要某功能的附加
资料.可参看1b章"操作参考'·.如果您不理解显示的信息.
可参看第1c章"操作信息"。
操作示范
1.设置RF输出信号
2.增加或减小RF输出信号
3.使用存储寄存器
4.RF输出对参考值的偏差
5.保持输出衰减器范围
操作参考
本章说明该仪器的每种功能,这些功能包括全部前面
板键、后面板连接器、可选遥控接口和存储器接口.本资料
表述时采用与前面板键相同的功能分组。
频率和l幅度3.REF SET
接下|REFSET|键打开参考模式,设定当前的RF输
出值为参考值,参考值存储在非易失存储器中.再按一次
|REFSET|键,可将其替换。
按下lREFSET|键后.在示出的数字和单位之间将
出现A符号。
显示A符号时,显示值为参考值和RF输出
信号间的偏差。
当按此键时.RF输出信号不发生变化。
单位
当按|REFSET|键时,对于频率来说,输入时单位可
为MHz或KHz。
对于幅度来说.输入时可为提供的任何
幅度单位,但显示时只能以dB为单位。
4.REF ON/OFF
按下|REFON/OFF|键:参考模式处于ON状态时
关闭当前参考模式;或者打开参考模式,而不引起参考值
变化。
当打开参考模式时,显示值表示参考值和当前RF
输出设置之间的偏差。
当按下此键时,RF输出信号不会有所变化。
输出功率故障?
如果RF输出功率看起来过低,则要查找显示出的
功率电平值和dB指示符间的A值,A通知用户参考模
式已接通,该显示值不是输出功率电平,而是输出功率和
参考值间的偏差,退出参考方式时,按|REFON/OFF|键
即可,然后,用户可将输出功率复位至需要的电平。
功能2.幅度
下表示出了RF输出幅度范围,改变幅度时,该仪器不
断开RF输出。
电平转换时出现幅度超出或未达到其范围
的情况,这种情况持续时间和典型值小于30mh
输出幅度范围
型号频率范围幅度
HP8648A 100kHz~1000MHz +10~-136dBm
HP8648B/C <=2500MHz
>2500MHz +13~-136dBm +10~-136dBm
3.FM按FM键,设置调频峰值偏移,然后用数据输入键输
AM 入希望达到的偏移值,该值取决于所选的RF频率。
有关OM 峰值偏移的技术指标见第四章"技术指标"。
按AM键,设定调幅度范围,然后用数据输入键输
入需要的范围值,该值的允许范围为0~100%。
按OM键,设定相位调制的峰值偏移。
然后用数据
输入键输入需要的偏移值,偏移允许值取决于所选的RF
频率,有关峰值偏移的技术指标见第四章"技术指标"。
仪器的预置
仪器的预置
|POWER|<= 按住退恪键(<=)的同时接通该仪器,进行仪器预
置.该仪器将加电至工厂定义的设置,该设置显示在下表
中。
此操作不影响存储和调用寄存器。
|POWER|DEL 按住存储器EE键的同时接通该仪器,执行清除存
储器。
该功能删除全部保存/调用存储器,将HP-IB地
址设置为19.并且在仪器加电时将仪器预置到下表中示
出的工厂定义的设置值。
注意
这会导致显示器上出现出错信息:627Battery RAM
failure:memory lost这是正常的。
存储2.REG
按下EE键及寄存器编号(00~99)J周用存在这一
寄存器中的仪器状态设置。
上次调用的寄存器编号及当
前选择的序列编号同时显示在屏幕上。
您只能从当前所选序列中调用寄存器.要从另一序
列中调用寄存器时.必须先用SEQ键选择该序列。
如果用HP8656/57兼容语言远程调用某寄存器而
且该寄存器中未存储内容.将恢复仪器的预置设置。
3.调用寄存器的箭头
上箭头和下箭头调用箭可用来选择序列或调用寄存器,所按
的最后一个健(SEQ和REG)决定了箭头键是选择序列
时还是调用寄存器时有效。
(有关寄存器序列的更详细的资料.请参阅"4.SEQ"
部分)。
存储5.DEL
按下DEL键,并输入一个寄存器编号(00~99)以
删除这一寄存器.这个指定的寄存器只能从当前所选序
列中删除,而在其它您己设定的序列中的寄存器不会受
到影响.当然.删除这个寄存器后.就不能再调用它了.直
到您再把某一操作状态设置存入里面为止。
注意
当删除完成后,寄存器编号就立即从序列中删除掉,
然而,当您删除这个寄存器时,调出存储在这一寄存器中
的状态设置.当您需要时.可重新存储其设置。
为寄存器重新编号
如果您用箭头键来调用序列中的寄存器,将跳过被
删除的寄存器编号,如果您想消除这一空白,可把被删除
寄存器后面每一个寄存器退后一个编号,就可实现,只要
删除了一个序列中的所有寄存器,这一序列就被删除了。
信号发生器简易使用手册
信号发生器简易使用手册一、概述信号发生器主要的功能是在手机测试时提供符合要求的信号，因此我们在使用前要先了解信号发生器的一些基本的性能指标（如所能产生的信号频率范围、幅值范围等），选择符合我们要求的仪器来进行测试。
信号的频率范围一般都会标在仪器的前面板上，使用前应多加留意。
下面我们就以Agilent E4438C ESG V ector Signal Generator为例来说明信号发生器的基本使用方法。
二、基本项设置和功能1、显示屏显示当前功能的信息。
信息包括状态指示，频率和幅值设置，错误消息。
软键的标注位于显示屏的右手边。
2、软键软键激活显示屏上对应的每个键的功能。
3、频率设置键按这个键可以设置有关频率的功能。
例如改变RF输出频率或使用菜单设置频率的属性如参考频率和频率偏差等。
4、幅值设置键按这个键可以设置有关幅值的功能。
例如改变RF输出幅值或使用菜单设置幅值的属性如功率搜索，用户平面和电平模式等。
5、旋纽旋转这个旋纽可以增加或减少数值或改变高亮数字或性能。
也可以使用它来列表中单步移动或在一行中选择项目。
6、菜单键这些键可以通过软键设置列表扫描和单步扫描，有用功能，LF输出和各种调制类型等。
7、保存键通过这个键可以将数据保存到仪器状态寄存器中。
仪器状态寄存器分为10个序列（0～9），每个序列包括100个寄存器（00～99）。
保存键允许保存和重现频率和幅值设置。
一当仪器状态被保存了，所有的频率，幅值和调制设置可以通过Recall键重现。
8、重现键重现先前保存在寄存器里的仪器状态。
9、外部输入连接端口1这个BNC（同轴电缆接插件）输入连接端口接受AM，FM和√M ±1 V p的信号。
对于所有的调制方式，±1 V p 形成指示的偏移或深度。
当为AM，FM或√M选择ac_coupled输入，峰值输入电压偏离1 V p 3％时，显示屏上的HI/LO指示高亮。
破坏电压是5V rms和10V p。
信号发生器的基本参数和使用方法
信号发生器本人介绍一下信号发生器的使用和操作步骤1、信号发生器参数性能频率范围：0.2Hz~2MHz 粗调、微调旋钮正弦波, 三角波, 方波, TTL 脉波0.5" 大型LED 显示器可调DC offset 电位输出过载保护信号发生器/ 信号源的技术指标: 主要输出波形正弦波, 三角波, 方波, Ramp 与脉波输出振幅>20Vp-p （opencircuit）；>10Vp-p （加50Ω 负载）阻抗50Ω+10%衰减器-20dB+1.0dB （at 1kHz）DC 飘移<-10V ~ >+10V, （<-5V ~ >+5V 加50Ω负载）周期控制1 : 1 to 10 : 1 continuously rating显示幕4 位LED 显示幕频率范围0.2Hz to2MHz（共7 档）频率控制Separate coarse and fine tuning正弦波失真< 1% 0.2Hz ~ 20kHz , < 2% 20kHz ~ 200kHz频率响应< 0.2dB 0.2Hz ~100kHz；< 1dB 100kHz~ 2MHz 三角波线性98% 0.2Hz ~100kHz；95%100kHz~ 2MHz对称性<2% 0.2Hz ~100kHz上升/ 下降时间<120nSCMOS输出位准4Vp-p±1Vp-p ~ 14.5Vp-p±0.5Vp-p 可调上升/ 下降时间<120nSTTL 输出位准>3Vpp上升/ 下降时间<30nSVCF输入电压约0V~10V ±1V input for 10 : 1 frequency ratio输入阻抗10kΩ (± 10%)使用电源交流100V/120V/220V/230V ±10%, 50/60Hz附件电源线× 1, 操作手册× 1, 测试线GTL-101 × 1230（宽）× 95（高）× 280（长） mm,约2.1 公斤信号发生器是为进行电子测量提供满足一定技术要求电信号的仪器设备。
hp8648a操作与维护指南11
操作与维护指南(HP8648A/B/C信号发生器)操作"操作"一章包含下列资料:1操作:提供仪器操作总览。
Ia操作示范:提供示范.以帮助用户学会如何操作此仪器。
1b操作参考:提供快速了解信号发生器每一功能的信息。
1c操作信息:提供前面板和HP-IB远程操作信息的资料。
注意标号为500及500以上信号发生器的维修信息.见第5c章节"维修指错信息"。
6.存储器用存储寄存器使您可以保留仪器的设臵状态,并在需要的时候调出它们,按下SAV键且输入两位数字的寄存器序号以保存仪器目前的设臵状态,为了调出这些设臵〃可按下REG键并输入寄存器的序号。
箭头键使您能够以数字序列的形式调出寄存器的内容。
您能够以多达10种不同序列来安排您的寄存器。
在显示屏左下角.总是显示当前所选的序列号及上次所选的寄存器号,以协助您跟踪测试过程。
第Ia章"操作示范"中提供的存储器示范.告诉用户怎样建立一个序列和怎样在序列中删除或增加寄存器。
7.调制源按下lMODON/OFF!键以打开或关闭调制源。
按下lINT400Hz|或|INTIKHz|键以选择一个用来调制RF输出信号的内部音调.这些音调可以作为输出信号在MODINPUT/OUTPUT端口选择.按下lEXTAC|或|EXTDC键,利用MOD INPUT/OUTPUT端口把AC或IX、与→外部音频源精合。
按下|IKHz+EXTI充|键,可同时用内部1KHz音频和外部源对RF信号调幅(附加的内部加外部调制性能适用于HP-IB操作),|1kHz+EXTI充|还可用1l巾的内部音频对RF 信号调幅或调相,但它不能直流锢合。
1a操作示范本部分所述的操作示范有助于学会怎样操作此信号发生器.这些范例无需任何附加设备就可执行。
入门如果您是第一次操作本仪器.执行下列每一示范以便很快了解常用的操作,在完成这些示范后,您可自己试着去操作仪器的其它功能.如果您有困难或需要某功能的附加资料.可参看1b章"操作参考'〃.如果您不理解显示的信息.可参看第1c章"操作信息"。
什么是信号发生器？信号发生器的使用方法,信号发生器各种干货知识
什么是信号发生器？信号发生器的使用方法，信号发生器各种干货知识什么是信号发生器？信号发生器是一种能提供各种频率、波形和输出电平电信号的设备。
在测量各种电信系统或电信设备的振幅特性、频率特性、传输特性及其它电参数时，以及测量元器件的特性与参数时，用作测试的信号源或激励源。
信号发生器又称信号源或振荡器，在生产实践和科技领域中有着广泛的应用。
各种波形曲线均可以用三角函数方程式来表示。
能够产生多种波形，如三角波、锯齿波、矩形波（含方波）、正弦波的电路被称为函数信号发生器。
也称为信号发生器，它用于产生被测电路所需特定参数的电测试信号。
在测试、研究或调整电子电路及设备时，为测定电路的一些电参量，如测量频率响应、噪声系数，为电压表定度等，都要求提供符合所定技术条件的电信号，以模拟在实际工作中使用的待测设备的激励信号。
当要求进行系统的稳态特性测量时，需使用振幅、频率已知的正弦信号源。
当测试系统的瞬态特性时，又需使用前沿时间、脉冲宽度和重复周期已知的矩形脉冲源。
并且要求信号源输出信号的参数，如频率、波形、输出电压或功率等，能在一定范围内进行精确调整，有很好的稳定性，有输出指示。
信号源可以根据输出波形的不同，划分为正弦波信号发生器、矩形脉冲信号发生器、函数信号发生器和随机信号发生器等四大类。
正弦信号是使用最广泛的测试信号。
这是因为产生正弦信号的方法比较简单，而且用正弦信号测量比较方便。
正弦信号源又可以根据工作频率范围的不同划分为若干种。
信号发生器的工作原理：信号发生器的原理：系统包括主振级、主振输出调节电位器、电压放大器、输出衰减器、功率放大器、阻抗变换器和指示电压表。
主振级产生低频正弦振荡信号，经电压放大器放大，达到电压输出幅度的要求，经输出衰减器可直接输出电压，用主振输出调节电位器调节输出电压的大小。

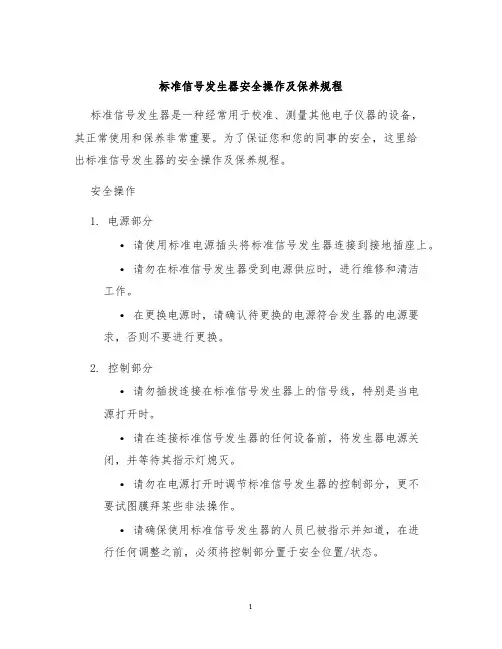

标准信号发生器安全操作及保养规程
标准信号发生器安全操作及保养规程标准信号发生器是一种经常用于校准、测量其他电子仪器的设备，其正常使用和保养非常重要。
为了保证您和您的同事的安全，这里给出标准信号发生器的安全操作及保养规程。
安全操作1. 电源部分•请使用标准电源插头将标准信号发生器连接到接地插座上。
•请勿在标准信号发生器受到电源供应时，进行维修和清洁工作。
•在更换电源时，请确认待更换的电源符合发生器的电源要求，否则不要进行更换。
2. 控制部分•请勿插拔连接在标准信号发生器上的信号线，特别是当电源打开时。
•请在连接标准信号发生器的任何设备前，将发生器电源关闭，并等待其指示灯熄灭。
•请勿在电源打开时调节标准信号发生器的控制部分，更不要试图膜拜某些非法操作。
•请确保使用标准信号发生器的人员已被指示并知道，在进行任何调整之前，必须将控制部分置于安全位置/状态。
3. 其他•需要掌握使用标准信号发生器的正确方法。
我们建议在使用设备之前，先认真阅读设备的使用指南，确保使用方法和过程正确无误。
•如果您不确定如何使用标准信号发生器，请联系有资质的技术人员。
保养规程1. 定期清洁•对标准信号发生器进行定期清洁，以确保灰尘不会淤积在设备细微的内部部件上，特别是在开口处，这样会起到过早损坏飞利浦设备的结果。
•发生器应经常清洁，特别是在使用条件不好的环境中。
可以使用液体或干燥的离子空气气流清洁设备。
•当开启或关闭标准信号发生器时，应确保设备上的开关处于安全状态。
务必避免在过程中使其接受拉扯或其他影响。
2. 维护•发生器的部件在过程中必须经常检查，并且在需要下维修或更换前通知资质人员。
例如，若发现强制风扇不正常运转或出现松动时，需要通知资质人员进行修理，而不是尝试修理设备。
•检查所有插头和接口，以便保证其在接触良好情况下。
（特殊在第三节中，请勿插拔信号线）•定期检查并确定设备的保养计划。
总结对于标准信号发生器，在安全操作和维护方面需要格外小心谨慎，以确保其正常并正确地为您服务。
多功能信号发生器安全操作及保养规程
多功能信号发生器安全操作及保养规程多功能信号发生器是一种用于测试和调试电子器件的仪器，具有多种信号形式和频率输出。
如何正确使用和维护多功能信号发生器至关重要，本文将介绍多功能信号发生器的安全操作规程及保养注意事项。
安全操作规程1. 熟悉仪器说明书在使用多功能信号发生器前，首先要熟悉仪器的说明书，了解每个按钮和旋钮的作用及使用方法。
如有疑问，可查看说明书或咨询专业人士。
2. 确认电源接线正确多功能信号发生器应接入正确的电源，以免损坏仪器或对人身安全造成危害。
在接线前，应确认电压和频率与设备相符，并检查线路是否正确连接。
3. 正确接线和设置参数在连接输出端口前，应先关闭输出信号。
当连接电路时，先将仪器上所有输出置于最低电平，按需要逐渐增加功率。
在设置参数时，应按照设备要求进行，不要超出规定范围。
4. 卸载输出负载当需要更换输出负载时，应先停止输出信号，并且等待输出信号完全消失后，才能更换负载。
如果电路上有较大的电容或电感，应先通过断开电源或者短路排放，以避免电容和电感的能量存储而导致的高峰电压产生损坏设备或威胁人身安全。
5. 小心安置仪器在使用多功能信号发生器期间，应将其安放在平稳的工作台，不要受到撞击或振动。
为了避免设备受到静电放电的影响，使用前应先接地，并清洁好周围室内环境。
6. 关闭设备和电源在使用完毕后，应先关闭输出信号，再关闭仪器和电源。
在关闭电源时，请按照说明书所述的方法进行操作，以确保设备的安全操作。
保养注意事项1. 定期清理设备和周围环境为避免多功能信号发生器受到微尘、机油或化学腐蚀物的腐蚀，应该定期进行清洁操作。
同时，在工作室中应保持周围环境的整洁，以避免灰尘、污垢和腐蚀物质的沉积对设备产生影响。
2. 放置在安全位置在使用过程中，应将多功能信号发生器放置在安全位置，以避免不必要的碰撞或摔落，导致设备老化或损坏。
在长时间放置仪器之前，应保证其处于干燥环境，以避免设备内部结构受到潮湿的侵蚀。
脉冲信号发生器安全操作及保养规程
脉冲信号发生器安全操作及保养规程作为一种电子仪器，脉冲信号发生器既有着广泛的应用领域，又存在一定的安全风险。
为了确保仪器能够正常、安全、长期稳定地运行，以下是脉冲信号发生器的安全操作及保养规程。
安全操作1. 通电前检查在通电前，应仔细检查脉冲信号发生器的所有接线、开关、旋钮等，确保没有损坏、接触不良等情况。
如果发现了异常现象，应该暂停使用，并联系专业技术人员进行维修。
2. 电源要求在使用脉冲信号发生器时，应将其连接到专业的电源插座上，并确保电源电压与仪器工作电压匹配。
同时，在使用过程中要避免连接过多的外接设备，以防短路等安全事故发生。
如果需要连接其他设备，请先了解设备的电压要求，并确保连接正确。
3. 使用与调试技巧在使用脉冲信号发生器时，应当遵循以下技巧：•调试前，应先了解测试对象的电压、频率等参数，以便正确设置仪器参数；•调整时应缓慢进行，避免快速切换频率、幅度等参数；•调整完成后，应将参数设置回默认状态，以免影响下次使用。
4. 防静电干扰脉冲信号发生器在使用时，需要特别注意防静电干扰。
为保证仪器的稳定性和精度，必须做好以下防静电措施：•仪器工作时应保持仪器和测试对象的接地一致；•在调试时，使用专业的防静电手环等工具；•避免使用手带、天然纤维的衣物和静电敏感材料等。
保养规程1. 常规保养为了保证脉冲信号发生器长期稳定、精确工作，应制定以下日常保养规程：•定期清洁仪器，避免灰尘和污垢的积累；•检查仪器水平仪的水平度，保持仪器水平；•检查所有接线连接情况，避免接触不良等问题；•检查仪器风扇是否正常。
2. 长期保养脉冲信号发生器的长期保养是保证仪器运行稳定的重要保障。
在实际应用中，应注意以下长期保养措施：•定期对脉冲信号发生器进行全面检查，检查各模块的性能表现是否存在异常；•检查仪器的控制软件是否是最新版本，是否存在新的安全漏洞；•不要将脉冲信号发生器暴露在酸性、碱性或潮湿环境中；•不要随意拆卸或更换脉冲信号发生器的零部件。
信号发生器安全操作保养规程
信号发生器安全操作保养规程前言信号发生器是电子行业常用的仪器设备，主要用于产生各种形式的信号以供实验和测试使用。
然而，信号发生器的使用也存在一定的风险，因此，在使用信号发生器时需要注意安全操作和保养规程，以保证使用时的安全和设备的正常运行。
本文将基于常见的信号发生器设备，就其安全操作和保养规程进行介绍和说明，供大家参考和学习。
安全操作规程确认信号发生器状态在使用信号发生器之前，首先需要确认设备的状态，包括电源、信号发生器模式以及开始时间等方面。
在开始操作之前，一定要确认电源的状态是否正常，确保设备已经正常关闭，这样才能有效减少设备的风险。
操作前检查在使用信号发生器之前，必须进行操作前的检查，确保设备的各种功能都正常，符合使用的要求。
对于一些模拟信号，会产生较强的电磁场，如果发生器未正确接地，则有可能会产生其他干扰信号，影响设备的正常使用。
同时，保证仪器周围的环境卫生和整洁，减少临时用电、堆放垃圾等行为，防止设备受到意外的损坏和损毁。
选择合适数值在进行调试时，一定要根据实际情况选择合适数值，以保证设备的正常传输和使用。
一般来讲，信号发生器的操作是根据对应的实验条件来确定参数的值，需要根据实际情况调整适当的参数。
针对设备的精度和精确度，必须要留意设备的使用步骤和方法，避免留下不必要的失误和影响。
操作过程中注意事项在操作过程中，有些特定的注意事项不能忽视。
首先，使用信号发生器时，一定要避免直接接触高压电源，特别需要警惕高压电源的使用，防止危及人身安全。
其次，一些固定信号发生器也有可能出现较强的电磁场，因此，在使用信号发生器时必须保持安全距离，避免对身体造成危害。
另外，在使用信号发生器时，一定要留意设备的正常运行状态，特别要注意设备的温度变化、声音变化和漏电现象等。
一旦设备发生异常，一定要及时停止操作，检查设备的原因和处理方法。
操作结束后的处理在使用信号发生器结束后，一定要按要求处理仪器，清理设备及周围的环境垃圾，及时查看并关闭仪器，保证设备的正常使用，减少安全风险。
Agilent 8648信号发生器操作指导书10
按I键（ON键—打开电源键）。接通信号发生器的电源，等待完成预热和内部检查过程。
在使用之前，信号发生器通电后，需预热5分钟。
属频率部分，包括前后按键、“REF SET”、“REF ON/OFF”和旋钮键；
电源保险丝应为3A250V
电源插头，插座必须是带有保护地线的三芯插头座，
电源地线，接地一定要良好
通电后，信号发生器应预热5分钟。
项目
操作步骤
操作方法
操作要求
备注事项
4.基本使用
4.设置调幅信号（AM）
5.设置调频信号（FM）
8.RF OUTPUT
1.设置RF频率
2.设置频率增量
3.设置参考频率
4.设置频率偏置值
按Incr Set，再按数字键和单位键，设置频率增量。以后就可按上下方向步进键来改变频率。
按Frenquency键，再按数字键和单位键，设置当前频率。
按Ref Set，设置频率偏置值，同时，按REF ON/OFF由Off自动变为On状态。
1.按Amplitude键，再按数字键和单位键，设置RF输出功率电平。
项目
操作步骤
操作方法
操作要求
备注事项
1.信号发生器第一次通电前的检查
2.上电，预热
3.面板概况
A．检查背面板有无电源电压选择开关
B．检查背面板上的电源保险丝
C．检查电源插头，插座和地线
A．上电，使信号发生器通电
B．使信号发生器预热
1. Frequency介绍
2.Function介绍
3.Data介绍
信号发生器的使用方法和注意事项 信号发生器维护和修理保养
信号发生器的使用方法和注意事项信号发生器维护和修理保养信号发生器是一种能供应各种频率、波形和输出电平电信号的设备。
在测量各种电信系统或电信设备的振幅特性、频率特性、传输特性及其它电参数时，以及测量元器件的特性与参数时，用作测试的信号源或激励源。
信号发生器又称信号源或振荡器，在生产实践和科技领域中有着广泛的应用。
各种波形曲线均可以用三角函数方程式来表示。
能够产生多种波形，如三角波、锯齿波、矩形波（含方波）、正弦波的电路被称为函数信号发生器。
使用方法选用与验电器相同电压等级的验电信号发生器。
手持验电器工作部分（验电器头）将发生器的电极头接触被测验电器的电极头，按动"工作"开关，此时验电器发出声光信号表明验电器的性能完好，如无声光指示表明验电器有故障，应修理或更换后使用。
检测近电报警安全帽时只须将高压信号发生器的电极头靠近报警器按动"工作"开关即可。
注意事项1.信号发生器设有"电源指示"，使用时指示灯不亮，应更换电池后再使用。
2.信号发生器不用时应放在干燥通风处，以免受潮。
信号发生器的分类信号发生器也称信号源，是用来产生振荡信号的一种仪器，为使用者供应需要的稳定、可信的参考信号，并且信号的特征参数完全可控。
所谓可控信号特征，紧要是指输出信号的频率、幅度、波形、占空比、调制形式等参数都可以人为地掌控设定。
信号发生器的分类1、正弦信号发生器正弦信号紧要用于测量电路和系统的频率特性、非线性失真、增益及灵敏度等。
按频率覆盖范围分为低频信号发生器、高频信号发生器和微波信号发生器；按输出电平可调整范围和稳定度分为简易信号发生器（即信号源）、标准信号发生器（输出功率能精准地衰减到—100分贝毫瓦以下）和功率信号发生器（输出功率达数十毫瓦以上）；按频率更改的方式分为调谐式信号发生器、扫频式信号发生器、程控式信号发生器和频率合成式信号发生器等。
2、低频信号发生器包括音频（200～20000赫）和视频（1赫～10兆赫）范围的正弦波发生器。
