中海达HI-RTK常规操作流程(手簿)28479
中海达HI-RTK常规操作流程(手簿)概要
点击
点击
点击
b．点击左上角下拉菜单【坐标系统】 设置坐标系 统参数，（如下图）
b1．点击椭球，源椭球 选择WGS84，当地椭球 选择北京54或者国家80， 其它不要改
点击
b2、再点设置投影参数, 设置中 央子午线经度（度：分：秒） 示例输入114:00:00
b3 、椭球转换模型选无
点击 点击
B4 、平面转换 模型选择无 b5 、高程拟合模型选择无
Y=10000
Y=12439
H=40
H=56
• 作业：在C点架设基站，在A、B点求转换参数 （四参数），然后开始测量
示意图
C
A
B
一、在C点架设基站
• （一）、架好GPS
• 1、连接好GPS，将GPS对 中、整平（最好在C点做个 临时点位标记，以便下次作 业；若只测一次，则可以不 做标记且不用对中）
点击
点击
2、再输入另外一点，然后点击解算，四参数的结果DX和 DY一般较小，旋转在0度左右，缩放最好在0.9999-1.0000 之间，平面和高程残差越小越好，确认无误后点运用。这时 会弹出坐标系统，平面转换和高程拟合都应用了新数据点保 存即可 。软件自动运用新参数。
点击
点击
3、碎步测量 点击测量，即进入碎步测量模式，点击小红旗或者按手
• 2、打开GPS主机电源,在 GPS主机的面板上设置 GPS接收机为BASE（基站） 模式
（二）、手薄设置GPS
1，运行手薄上的RTK程序
按电源键打开GIS+手簿，双击桌 面上的HI-road RTK.exe文件，打开 道路测量软件。
测量界面:
a、点击【项目】→【新建】→ 输入项目名 →【√】
中海达RTK简易操作流程
中海达Hi-RTK简易操作流程中海达RTK系列产品以其简单易懂、人性化的操作赢得客户好评，下面以GIS+手簿HI-RTK2.5道路版本为例，简要说明其操作流程。
一、软件界面HI-RTK为九宫格菜单，每个菜单都对应一个大功能，界面简洁直观，容易上手，如图1图1其中1、2、3、5项为重点使用项目，基本涵盖了碎部测量和各种放样功能，2.5版本增加了向导功能，该功能可以引导新手从新建项目开始到测量进行设置，由于其他版本并没有此项功能，因此本文重点说明如何用1、2、3、5项菜单完成一次测量工作的流程。
二、使用流程1、新建项目点击“项目”图标，进入项目设置界面，如图2图2点击“新建”图标，进入输入界面，如图3图32.5版本默认了将当天日期作为新建项目名称，如果不想用，也可以自己输入要用的名称，界面上的“向上箭头”为大小写切换，“123”为数字字母切换，输入完毕后点击“√”，新建项目成功，点击“×”，返回九宫格菜单。
如图4图42、设置参数点击九宫格菜单第三项“3.参数”进入参数设置界面，界面显示为坐标系统名称，以及“椭球、投影、椭球转换、平面转换、高程拟合、平面格网、选项”七项参数的设置，如图5图5首先设置椭球，源椭球为默认的“WGS84”，当地椭球则要视工程情况来定，我国一般使用的椭球有两种，一为“北京54”，一为“国家80”工程要求用哪个就选哪个，点击框后面的下拉小箭头选择。
再设置投影，方法为：点击屏幕上“投影”，界面显示了“投影方法”以及一些投影参数，如图6图6工程一般常用高斯投影，高斯投影又分六度带、三度带、一点五度带等，选什么要视工程情况而定，工程需要三度带就选三度带，需要注意的是如果工程需要一点五度带则要选择“高斯自定义”，选择方法也是点击显示框右边的下拉小箭头选择，选择好投影方法后，我们要修改的是“中央子午线”，修改方法是双击中央子午线的值，再点击右上角“×”旁边的虚拟键盘按钮，调出小键盘修改，注意修改后格式一定要和以前一样为×××：××：××.×××××E如图7图7温州三度带，中央子午线经度L=120度（此图为有七参数的情况下，坐标系统之间的转换）坐标系转换问题对于坐标系的转换，给很多GPS的使用者造成一些迷惑，尤其是对于刚刚接触的人，搞不明白到底是怎么一回事。
中海达RTK简易操作流程
中海达RTK简易操作流程简易操作流程1、架设基准站、设置好GPS主机工作模式、开机。
2、翻开手簿软件、新建工程、设置坐标系统参数、连接基准站、设置好基准站参数，使基准站发射信号。
3、连接移动站，设置移动站，使得移动站接收到基准站的数据，并到达固定解。
4、移动站到点上测量出窄带固定解状态下的点原始坐标。
5、根据点的原始坐标和当地坐标求解出两个坐标系之间的转换参数。
6、翻开坐标转换参数，那么RTK测出的原始坐标会自动转换成当地坐标。
7、到另外你至少一个点检查所得到的当地坐标是否正确。
8、在当地坐标系下进行测量，放样等操作，得到当地坐标系下的坐标数据。
9、将坐标数据在手簿中进行坐标格式转换，得到想要的坐标数据格式。
10、将数据经过手薄传输到电脑中，进行后续成图操作。
其中RTK野外作业的主要步骤为：设置基准站、求解坐标转换参数、碎部测量、点放样、线放样。
由于大局部情况下使用的坐标系都为国家坐标系或地方坐标系，而GPS所接收到为WGS-84坐标系下的数据，因此如何进行坐标系统的转换成为RTK使用过程中的很重要的一个环节。
一般情况下，可以根据条件的不同而使用不同的坐标转换方法，主要转换方法有：平面四参数转换+高程拟合、三参数转换、七参数转换、一步法转换、点校验，而碎部测量、点放样、线放样在不同参数模式下操作方法大概相同。
下面就RTK在使用不同的转换方法时的作业步骤做详细说明。
一：平面四参数转换+高程拟合法〔工程用户通用方法〕 1、架设基准站基准站可架设在点或未知点上〔注：如果需要使用求解好的转换参数，那么基准站位置最好和上次位置要一致，翻开上次新建好的工程，在设置基准站，只需要修改基准站的天线高，确定基准站发射差分信号，那么移动站可直接进行工作，不用重新求解转换参数〕基准站架设点必须满足以下要求：a、高度角在15度以上开阔，无大型遮挡物；b、无电磁波干扰〔200米内没有微波站、雷达站、手机信号站等，50米内无高压线〕；c、在用电台作业时，位置比拟高，基准站到移动站之间最好无大型遮挡物，否那么差分传播距离迅速缩短；d、至少两个坐标点〔点可以是任意坐标系下的坐标，最好为三个或三个以上，可以检校点的正确性〕；e、不管基站架设在未知点上还是点上，坐标系统也不管是国家坐标还是地方施工坐标，此方法都适用。
中海达RTK简易操作流程
中海达Hi-RTK简易操作流程中海达RTK系列产品以其简单易懂、人性化的操作赢得客户好评，下面以GIS+手簿HI-RTK2.5道路版本为例，简要说明其操作流程。
一、软件界面HI-RTK为九宫格菜单，每个菜单都对应一个大功能，界面简洁直观，容易上手，如图 1图1其中1、2、3、5项为重点使用项目，基本涵盖了碎部测量和各种放样功能， 2.5版本增加了向导功能，该功能可以引导新手从新建项目开始到测量进行设置，由于其他版本并没有此项功能，因此本文重点说明如何用1、2、3、5项菜单完成一次测量工作的流程。
二、使用流程1、新建项目点击“项目”图标，进入项目设置界面，如图 2图2点击“新建”图标，进入输入界面，如图 3图32.5版本默认了将当天日期作为新建项目名称，如果不想用，也可以自己输入要用的名称，界面上的“向上箭头”为大小写切换，“123”为数字字母切换，输入完毕后点击“√”，新建项目成功，点击“×”，返回九宫格菜单。
如图 4图42、设置参数点击九宫格菜单第三项“ 3.参数”进入参数设置界面，界面显示为坐标系统名称，以及“椭球、投影、椭球转换、平面转换、高程拟合、平面格网、选项”七项参数的设置，如图5图5首先设置椭球，源椭球为默认的“WGS84”，当地椭球则要视工程情况来定，我国一般使用的椭球有两种，一为“北京54”，一为“国家80”工程要求用哪个就选哪个，点击框后面的下拉小箭头选择。
再设置投影，方法为：点击屏幕上“投影”，界面显示了“投影方法”以及一些投影参数，如图 6图6工程一般常用高斯投影，高斯投影又分六度带、三度带、一点五度带等，选什么要视工程情况而定，工程需要三度带就选三度带，需要注意的是如果工程需要一点五度带则要选择“高斯自定义”，选择方法也是点击显示框右边的下拉小箭头选择，选择好投影方法后，我们要修改的是“中央子午线”，修改方法是双击中央子午线的值，再点击右上角“×”旁边的虚拟键盘按钮，调出小键盘修改，注意修改后格式一定要和以前一样为×××：××：××.×××××E如图7图7注*高斯投影分带方式及中央子午线判断图8、9图8图9设置好投影参数后，将椭球转换、平面转换、高程拟合全设为无，如图10、11、12图10 图11图12设置方法都是点击“转换模型”框右边的下拉小箭头进行选择，选择完后，点击界面“保存”按钮，再点击弹出窗口的“OK”，点击界面右上角“×”退出参数设置，回到九宫格界面3、连接GPSGIS+手簿和RTK主机使用蓝牙连接，并在连接后对RTK主机进行设置，操作流程如下:点击九宫格界面“ 2.GPS”图标，进入接收机信息界面，图13图13HI-RTK2.5版本连接GPS有两种操作，一为点击屏幕左上角“接收机信息”的按钮，在下拉菜单里选择“连接GPS”，二为直接点击屏幕右下的“连接GPS”按钮，现在在使用的版本中，只有 2.5版本有方法二，其余版本右下没有“连接GPS”按钮，操作后，即进入连接参数设置界面，如图14图14图14界面所显示的参数，即为连接GPS的默认参数，检查好参数没有问题了之后，点击屏幕右下角的“连接”按钮，进入蓝牙搜索界面，点击界面“搜索”按钮，直到屏幕上出现将要连接的RTK基站（已经架好并已开机）的机身码后，点击“停止”，再点选好要连的机身号，让蓝色选择条选到要连的机身号上，再点击“连接”，如图15图15连接上仪器后，画面跳回“接收机信息”界面，此时屏幕中“GPS未连接”的字样变成了连接上的RTK基站的机身号，此时，点击左上角“接收机信息”按钮，在下拉菜单里点选“设置基准站”，进入设置基准站界面，如图16图16我们看到，在界面左下角有“位置、数据链、其他”三个按钮，我们必须一样一样做出设置，首先设置“位置”，在“位置”界面，我们点击“平滑”按钮，画面跳入采集界面，如图17图17当屏幕右下角文字变成“开始”时，点击屏幕右上角的“√”按钮，此时画面跳回图16，从上到下依次为点名、天线、B、L、H，点名默认Base，我们也可修改成自己想要的，一般不必修改，天线默认0.0990（斜高），可不用修改，BLH则是我们刚才点击平滑时采集的当前点的经纬度坐标，此时我们点击画面上的“数据链”按钮，进入数据链设置界面，如图18图18在图18的界面上，数据链的内容框右边也有一个下拉箭头，点击它就可以选择数据链的模式，有三种模式可选一为内置电台，二为内置网络，三为外部数据链，我们一般使用内置网络或是外部数据链，下面以使用外部数据链为例：点击数据链内容框边的下拉箭头，选择外部数据链。
(完整版)中海达RTK简易操作流程
中海达Hi-RTK简易操作流程中海达RTK系列产品以其简单易懂、人性化的操作赢得客户好评，下面以GIS+手簿HI-RTK2.5道路版本为例，简要说明其操作流程。
一、软件界面HI-RTK为九宫格菜单，每个菜单都对应一个大功能，界面简洁直观，容易上手，如图1图1其中1、2、3、5项为重点使用项目，基本涵盖了碎部测量和各种放样功能，2.5版本增加了向导功能，该功能可以引导新手从新建项目开始到测量进行设置，由于其他版本并没有此项功能，因此本文重点说明如何用1、2、3、5项菜单完成一次测量工作的流程。
二、使用流程1、新建项目点击“项目”图标，进入项目设置界面，如图2图2点击“新建”图标，进入输入界面，如图3图32.5版本默认了将当天日期作为新建项目名称，如果不想用，也可以自己输入要用的名称，界面上的“向上箭头”为大小写切换，“123”为数字字母切换，输入完毕后点击“√”，新建项目成功，点击“×”，返回九宫格菜单。
如图4图42、设置参数点击九宫格菜单第三项“3.参数”进入参数设置界面，界面显示为坐标系统名称，以及“椭球、投影、椭球转换、平面转换、高程拟合、平面格网、选项”七项参数的设置，如图5图5首先设置椭球，源椭球为默认的“WGS84”，当地椭球则要视工程情况来定，我国一般使用的椭球有两种，一为“北京54”，一为“国家80”工程要求用哪个就选哪个，点击框后面的下拉小箭头选择。
再设置投影，方法为：点击屏幕上“投影”，界面显示了“投影方法”以及一些投影参数，如图6图6工程一般常用高斯投影，高斯投影又分六度带、三度带、一点五度带等，选什么要视工程情况而定，工程需要三度带就选三度带，需要注意的是如果工程需要一点五度带则要选择“高斯自定义”，选择方法也是点击显示框右边的下拉小箭头选择，选择好投影方法后，我们要修改的是“中央子午线”，修改方法是双击中央子午线的值，再点击右上角“×”旁边的虚拟键盘按钮，调出小键盘修改，注意修改后格式一定要和以前一样为×××：××：××.×××××E如图7图7温州三度带，中央子午线经度L=120度（此图为有七参数的情况下，坐标系统之间的转换）坐标系转换问题对于坐标系的转换，给很多GPS的使用者造成一些迷惑，尤其是对于刚刚接触的人，搞不明白到底是怎么一回事。

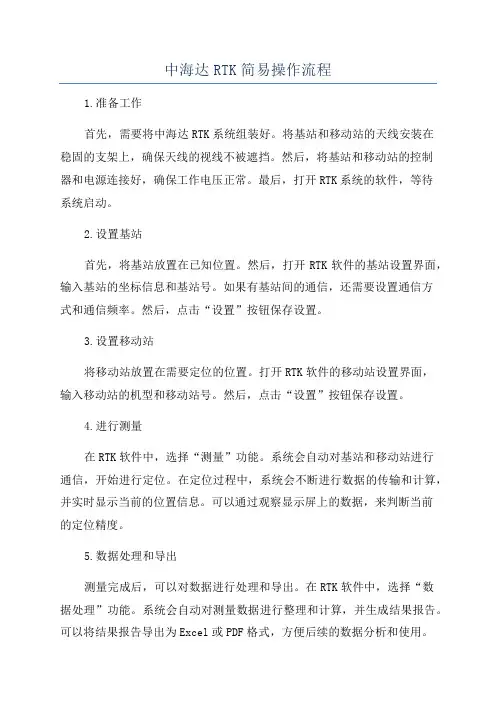

中海达RTK简易操作流程
中海达RTK简易操作流程1.准备工作首先，需要将中海达RTK系统组装好。
将基站和移动站的天线安装在稳固的支架上，确保天线的视线不被遮挡。
然后，将基站和移动站的控制器和电源连接好，确保工作电压正常。
最后，打开RTK系统的软件，等待系统启动。
2.设置基站首先，将基站放置在已知位置。
然后，打开RTK软件的基站设置界面，输入基站的坐标信息和基站号。
如果有基站间的通信，还需要设置通信方式和通信频率。
然后，点击“设置”按钮保存设置。
3.设置移动站将移动站放置在需要定位的位置。
打开RTK软件的移动站设置界面，输入移动站的机型和移动站号。
然后，点击“设置”按钮保存设置。
4.进行测量在RTK软件中，选择“测量”功能。
系统会自动对基站和移动站进行通信，开始进行定位。
在定位过程中，系统会不断进行数据的传输和计算，并实时显示当前的位置信息。
可以通过观察显示屏上的数据，来判断当前的定位精度。
5.数据处理和导出测量完成后，可以对数据进行处理和导出。
在RTK软件中，选择“数据处理”功能。
系统会自动对测量数据进行整理和计算，并生成结果报告。
可以将结果报告导出为Excel或PDF格式，方便后续的数据分析和使用。
6.系统维护使用中海达RTK系统一段时间后，需要进行系统的维护和检修工作。
定期检查基站和移动站的天线和电源是否正常，如果有损坏或故障，及时更换或修理。
同时，也需要定期更新RTK软件的版本，以确保系统的性能和稳定性。
中海达HIRTK常规操作流程(手簿)课件
PPT学习交流
14
二、求转换参数（一）、
建立控制点库：点击项目，打开控制点库，点击添加按钮，
。 输入点名和相应的坐标，再点【√】就可以了
点击
点击
PPT学习交流
15
（二）.在A点架好移动台
• 1、打开GPS主机电源，在GPS主机的 液晶面板上设置GPS接收机为（移动站） 模式
• 2、用蓝牙连接好移动台，将GPS天线 对中、整平。
20
2、再输入另外一点，然后点击解算，四参数的结果DX和DY 一般较小，旋转在0度左右，缩放最好在0.9999-1.0000之间， 平面和高程残差越小越好，确认无误后点运用。这时会弹出 坐标系统，平面转换和高程拟合都应用了新数据点保存即可 。 软件自动运用新参数。
点击
点击
PPT学习交流
21
3、碎步测量 点击测量，即进入碎步测量模式，点击小红旗或者按手簿
点击 点击
PPT学习交流
9
B4 、平面转换 模型选择无 b5 、高程拟合模型选择无
点击 点击
PPT学习交流
10
b6、依次各个设置好后,点击文件,输入一个坐标系统的名称， 再点保存 ，文件保存成功，确定。
点击
点击
PPT学习交流
11
3、打开GPS选项，点击接收机信息下面的连接GPS(让手簿和GPS主机(基 准站)通过蓝牙连接)连接上后回弹出所连GPS主机的机身编号，点击OK
PPT学习交流
16
（1）进入测量主界面，当显示固定后才可以采集坐标，当移动台对在已 知点上对中好后，就可以按平滑记录采集了，平滑完后按√。然后输入 点名和天线高（2.0676）。再按√就可以把点记录下来了。
显示 显示
中海达RTK操作说明（自己改动版）
中海达RTK操作说明（自己改动版）一开关GPS主机1、按电源键1秒，开机2、按电源键3秒，关机二控制面板按键主机控制面板有按键两个：F键（功能键）和电源键，指示灯３个，分别为电源、卫星、状态。
控制面板功能键操作说明：1、双击F (间隔>0.2S, 小于1S), 进入“工作方式”设置，有“基站”、“移动站”、“静态”三种工作模式选择。
2、长按F大于3秒进入“数据链设置”，有“UHF”、“GSM”、“外挂”三种数据链模式选择。
3、按一次F键, 进入“UHF电台频道”设置。
有0～9、A～F共16个频道可选。
4、轻按关机按钮，语音提示当前工作模式、数据链方式和电台频道，同时电源灯指示电池电量。
指示灯操作说明:1、电源灯(红色): “常亮”(正常电压) 内电池>7.2V, 外电>11V “慢闪”(欠压) 内电池≤7.2V，外电≤11V “快闪”(指示电量)每分钟快闪1～4 下指示电量2、卫星灯(绿色)：“慢闪”：搜星或卫星失锁“常亮”：卫星锁定3、状态灯（红绿双色灯）:绿灯：（信号灯）内置UHF移动站时指示电台信号强度外挂UHF基准站时常灭内置GSM时指示登陆（慢闪），连接上（常亮）静态时发生错误（快闪）其他状态常灭红灯:（数据灯）数据链收发数据指示（移动站只提示接收，基站只提示发射）静态采集指示三、开关机指示说明：开机按电源键1S所有指示灯亮开机音乐，上次关机前的工作模式和数据链方式的语音提示关机长按电源键3S所有指示灯灭关机音乐一、GPS工作模式的设置目的：V8 RTK具有静态、RTK等功能，事先必须对其主机作相应的基准站、移动站、静态或GPRS设置。
作静态使用，则所有主机均设为静态方式。
作RTK使用，若用常规UHF 电台，则基站设为外挂UHF电台基站方式，移动站设为内置UHF电台移动站方式；若用GPRS通讯，则基站设为内置GPRS基站方式，移动站设为内置GPRS 移动站方式。
特性：主机一旦设置好后，以后开机则默认为上次设置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（二）、手薄设置GPS
1，运行手薄上的RTK程序
按电源键打开GIS+手簿，双击 桌面上的HI-road RTK.exe文件，打 开道路测量软件。
测量界面:
a、点击【项目】→【新建】→ 输入项目名 →【√】
点击 点击
5 、采集单点定位解来设为基站坐标
点击“平滑”按钮 (就是用来采集单点定位解的)， 软件自动进入平滑界面, 并自动平滑10次，当软件自动平滑 采集单点定位解结束后，点【√】。输入天线高点确定，当 主机面板上的信号灯正常发射后，基准站设置成功。并断开 GPS。
点击
二、求转换参数（一）、
建立控制点库：点击项目，打开控制点库，点击添加按钮，
按钮，选择对应的格式，在上面输入文件名，然后点确定就 可以导出了。
点击
点击
点击
手簿连接电脑下载数据
将手簿用USB数据线连接电脑电脑上 • 出现下图对话框后，点“取消”：
出现下图对话框后，点击“确定”：
点击
出现下图对话框后，点击“浏览”，即可进行手簿与电脑之 间的文件操作
点击
出现下图对话框后，点击“NandFlash”
中海达HI-RTK常规操作流程
GIS+手簿操作快速入门
基准站架设在非已知点上
• 假设有一测区如下图，现只知两个点的本地坐标。 其坐标椭球为“北京-54”椭球，坐标系为自定义
坐标系，中央子午线为本测区中央子午线（114：
00），两点施工坐标分别为：（单位：米）
•
A点 X=10000
B点： X=12986
点击 点击
2、再输入另外一点，然后点击解算，四参数的结果DX和DY 一般较小，旋转在0度左右，缩放最好在0.9999-1.0000之间， 平面和高程残差越小越好，确认无误后点运用。这时会弹出 坐标系统，平面转换和高程拟合都应用了新数据点保存即 可 。软件自动运用新参数。
点击
点击
3、碎步测量 点击测量，即进入碎步测量模式，点击小红旗或者按
显示 显示
示意图 （ 三 ） 、 在 B 点 架 好 GPS ，
重复上面（二）的操作步 骤
C
ABΒιβλιοθήκη （四）、求转换参数• 1、菜单【参数】－【坐标系统】--【参数计算】
点击 点击
2、计算类型选择四参数+高程拟合，下面的高程拟合模型
选择固定差改正，然后点添加，在源点中导入刚刚采集的记 录点，在目标中导入输入的相应控制点坐标，点保存
Y=10000
Y=12439
H=40
H=56
• 作业：在C点架设基站，在A、B点求转换参数（四 参数），然后开始测量
示意图
C
A
B
一、在C点架设基站
• （一）、架好GPS
• 1、连接好GPS，将GPS对中、 整平（最好在C点做个临时 点位标记，以便下次作业； 若只测一次，则可以不做标 记且不用对中）
手簿上的F2键，采集碎步坐标。数据保存在记录点库里，记 录点库可以在左下角打开。
点击
点击
4、放样 点左上角碎步测量选择2点放样，再点左下角那个箭头
进行选择放样的点，然后根据提示进行放样。在放样的过程 中可以进行碎步点采集，同样是按小红旗或者F2键。
点击
点击
5.碎步数据成果导出 在点击左上角按钮，打开记录点库，选择右下角的导出
点击 点击
b6、依次各个设置好后,点击文件,输入一个坐标系统的名称， 再点保存 ，文件保存成功，确定。
点击
点击
3、打开GPS选项，点击接收机信息下面的连接GPS(让手簿和GPS主机(基 准站)通过蓝牙连接)连接上后回弹出所连GPS主机的机身编号，点击OK
点击
4、点击GPS，再点接收机信息，点击 “基准站设置”(进入 “设基站”属性页（固定基准站坐标）)
点击
点击
点击
b．点击左上角下拉菜单【坐标系统】 设置坐标系 统参数，（如下图）
b1．点击椭球，源椭球选 择WGS84，当地椭球选择 北京54或者国家80，其它 不要改
点击
b2、再点设置投影参数, 设置中
b3 、椭球转换模
型选无
央子午线经度（度：分：秒）
示例输入114:00:00
点击 点击
B4 、平面转换 模型选择无 b5 、高程拟合模型选择无
。 输入点名和相应的坐标，再点【√】就可以了
点击
点击
（二）.在A点架好移动台
• 1、打开GPS主机电源，在GPS主机的 液晶面板上设置GPS接收机为（移动 站）模式
• 2、用蓝牙连接好移动台，将GPS天线 对中、整平。
（1）进入测量主界面，当显示固定后才可以采集坐标，当移动台对在已 知点上对中好后，就可以按平滑记录采集了，平滑完后按√。然后输入 点名和天线高（2.0676）。再按√就可以把点记录下来了。
• 手簿主程序安装目录： \NandFlash\Hi-RTK。
• 数据导出目录为： \NandFlash\Project\Road\Unnamed\Points。
谢 谢！
