自动化仪表及过程控制系统课程答辩作业
1、（15分）如图所示为加热炉的两种控制方案。
试分别画出（a）、（b）所示两种
情况的方框图，说明其调节过程并比较这两种控制方案的特点。
（a）图：
给定
——
调节过程：选择炉膛温度作为主控参数构成主回路，燃料油压力作为副控参数构成副回路。
副回路根据燃料油压力的变化起着对炉口温度的粗调作用，主回路根据炉温的变化起着细调作用。
（b）图
F（S）
给定
—
调节过程：通过对炉温的检测控制燃料油阀门的开度，构成反馈控制。
通过对燃料油压力的检测控制其阀门开度，构成前馈环节，在扰动出现之前进行控制。
特点分析：串级控制系统使被控过程的时间常数减小，改善了系统的动态性能。
前馈-反馈控制能及时消除扰动对被控量的影响，但前馈控制只适合用来克服可测不可控的扰动。
2、（20分）（用MATLAB仿真实现）某液位控制系统，在控制阀开度增加10%后，液位的响应数据如下：
t(s) 0 10 20 30 40 50 60 70 80 90 100 h(mm) 0
如果用具有延迟的一阶惯性环节近似，确定其参数K,T和 ，并根据这些参数TC FC 调节阀
AOJIE
燃料油炉温
FT
温度测量变送器
温度测量变送器
FT
TC 燃料油炉温
孔板
开方器
开方器孔板
整定PI控制器的参数，用仿真结果验证之。
T0=2*(T2-T1)=16，"δ=T2−T1=10" ，K=y(∞)
μ%
=6.3
0.1
=63
W0(S)=K
1+T0(S)
e−τs=63
16S+1
e−10s, δ=1.1∗τ
T
=0.6875 T i=*τ=33
在PID调节器中，PI调节表示为：W c(s)=1
δ
(1+1
sT I
)=+1
S
* 在simulink中，K P设置为，T I=，T D=0，去下图所示：
经过小范围修改PI参数后，可得其响应曲线为：
3、（20分）某隧道窑系统，考虑将燃料室温度作为副变量，烧成温度为主变量，燃烧室温度为副变量的串级控制系统中主、副对象的传递函数12,o o G G 分别为：
11()(301)
o G s s =
+，221()(101)(1)o G s s s =
++，其中有一个10s 的传输延迟，其传递函数
为
10()s
d G s
e -=。
当延迟环节分别放在主回路和副回路时，设计串级控制主、副PID
控制器的参数，并绘制出整定后的阶跃响应曲线，分析二次扰动系统的影响。
当延迟环节放在主回路时，在simulink 中建立如图所示的控制回路
第一步，主回路开环，先整定副回路如下图所示
按单回路方法整定副控制器，不断的试验，当Kc2=8时，控制曲线如下：从下图中可知，此时的衰减比约为4：1。
第二步，主回路闭合，整定主回路。
副控制的参数为Kc2=8，调节主控制器参数，当Kc1=时，阶跃响应如下图所示：Ts1=45s 。
10
第三步，在主回路闭环的情况下重新整定副调节器参数，根据衰减曲线法取Kc1=8，Kc2=，系统阶跃响应曲线如下图：
第四步，反复试验，当Kc1=，TI=，Kc2=时，图形较为理想
Kc1=，
Kc2=，TI=，得到下图所示的曲线：
小二次扰动的影响，提高控制质量。
4、（20分）如图是一种带)(s G f 的Smith 预估补偿控制系统。
试导出系统对干扰)(1s D 和)(2s D 实现完全补偿的条件。
)(s G d 为抗干扰反馈控制器，)(s G f 为测量反馈控制器，)(s G c 为主控制器，)(s G p 为被控对象线性部分的传递函数。
4、令R （s ）=0, D 2（S ）=0，根据梅逊公式可得：
Y(S)D 1(S )
=
G p (S )e −τS (1+G c (s )G p (S )G f (S )G d (S )+G c (S )G p (S )G f (S )(1−e −τS ))
1+G c (s )G p (S )G f (S )(1+G d (S ))
令Y(S)
D 1
(S )=0，可得G d (S )=（e −τS −1）G c (s )G p (S )G f (S )−1G p (S )G f (S )
R （s ）=0, D 1（S ）=0，同理根据梅逊公式可得:
Y (S )
D 2(S )=(1+G c (s )G p (S )G f (S )G d (S )+G c (S )G p (S )G f (S )(1−e −τS ))1+G c (s )G p (S )G f (S )(1+G d (S ))
令
Y (S )D 2(S )
=0，可得G d (S )=
（e −τS −1）G c (s )G p (S )G f (S )−1
G p (S )G f (S )
5、(25分)温度流量解耦控制系统的设计与仿真 已知被控对象传递函数为：
111221221111
(),(),(),()10151141W s W s W s W s s s s s =
=-==++++，
控制器传递函数为
1122()1,()1
N s N s ==,采用对角阵解耦法来做。
1）确定解耦控制器的另外两个控制器传递函数1221(),()
N s N s
2）画出温度流量解耦控制系统的系统方框图
3）画出无解耦控制器的控制系统的系统方框图 4）用Matlab 的simulink 画出上述两个系统
5）选PID 调节器的参数使解耦控制系统的控制性能较好，并画出系统的单位阶
跃响应曲线
6）观察无解耦控制器时控制系统的耦合现象和有解耦控制器时控制系统的无耦合现象，并说明原因。
5、(1) 根据对角阵解耦设计要求可得;
[W11（s）W12（s）
W21（s）W22（s）
][
N11（s）N12（s）
N21（s）N22（s）
]=[
W11（s）0
0W22（s）
],则
W21(s)N11(s)+W22(s)N21(s)=0
W11(s)N12(s)+W12(s)N22(s)=0
解之得：N21(s)=−4S+1
S+1
, N12（s）=10S+1
5S+1
(2)、温度流量解耦控制系统的系统方框图如下
(3）无解耦控制器的控制系统的系统方框图如下：(4）用Matlab的simulink画出上述两个系统如下：
解耦控制系统框图
无解耦控制系统框图
都受到两个输入的影响。
原因分析：Y2（S）=[N11(S) W21(S)+ N21(S) W22(S)]U C1(S)，带入各参数可得，Y2（S）=0；即即调节量U c1(s)对被控量Y2(s)没有影响。
实现解耦过程。
同理可证，U c2(s) 与Y1(s)之间也已解除耦合，即调节量U c2(s)对被控量Y1(s)没有影响，故该系统已实现解耦。
自动控制原理答辩报告课件
谢谢！
自动控制原理答辩报告
自动控制原理答辩报告
设计串联微分校正装置
Wc(s)=(Tds+1)/[(Tds/γd)+1); 最大相位移为
ɸmax=arcsin[(rd-1)/(rd+1)]
根据系统相位裕量γ(wc)≥50˚的要求，微 分矫正环节最大相位移为
ɸmax≥50˚-17.6˚=32.4˚
自动控制原理答辩报告
设计串联微分校正装置
系统的的调节时间较长，超调量过大。
自动控制原理答辩报告
穿越频率与相位裕量
• 由A(wc)=20/[wc√(1+(wc/2)^2]=1; • 得wc≈6.32； • γ(wc)=180˚+ɸ(wc)=90˚-72.4˚=17.6˚ • 可见相位裕量并不满足要求，为不影响
低频段特性和改善暂态响应性能，采用 串联引前微分校正。
1.分析闭环系统是否稳定 2.分析系统暂态响应 • 3、设计系统的串联校正装置，使系统达
到下列指标： • （1）静态速度误差系数Kv＝20s-1； • （2）相位裕量γ≥50° • （3）幅值裕量Kg≥10dB。
自动控制原理答辩报告
主要任务
• 4、给出校正装置的传递函数。
• 5、分别画出校正前，校正后和校正装置的幅 频特性图。计算校正后系统的穿越频率ωc、 相位裕量γ。
• 考虑Wc’≥Wc, 故ɸmax将更大些，取 ɸmax=40˚，即有
• Sin40˚=(γd-1)/( γd+1)=0.64 解得γd=4.6 • 设校正后的系统穿越频率Wc’为矫正装置两交
接频率w1与w2的几何中点。即 • Wc’=√w1w2=w1√rd • 若认为Wc’/w1>>1,Wc’/w2<<1,则得 • A(wc’)=1≈20wc’/(wc^2/2)

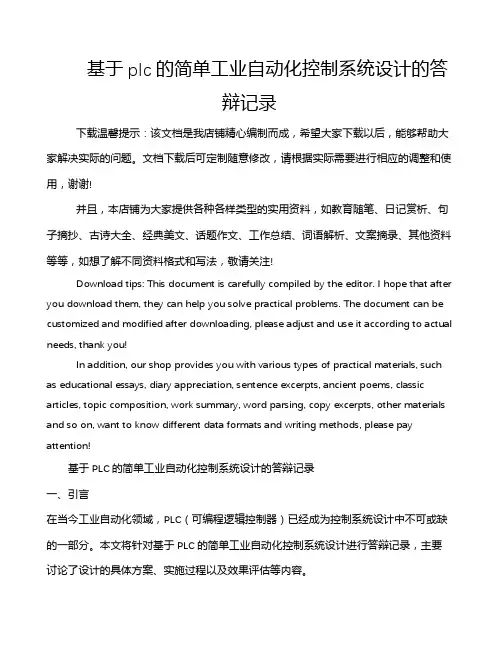

基于plc的简单工业自动化控制系统设计的答辩记录
基于plc的简单工业自动化控制系统设计的答辩记录下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!基于PLC的简单工业自动化控制系统设计的答辩记录一、引言在当今工业自动化领域，PLC（可编程逻辑控制器）已经成为控制系统设计中不可或缺的一部分。
过程控制与自动化仪表答案
过程控制与自动化仪表答案一、填空1、4：1；402、燃料；原料油温度3、副；副；pi或pid；p；主；副4、 0.4﹪；1；0.5. 5、变比值；双闭环二、简答：1、答：静态平衡关系：单位时间内进入被控过程的物料（能量）等于单位时间内从被控过程流出的物料（能量）。
动态平衡关系：单位时间内进入被控过程的物料（能量）减去单位时间内从被控过程流出的物料（能量）等于被控过程的物料（能量）贮存量的变化率自衡：指过程在扰动作用下，其平衡状态被破坏后，不需操作人员或仪表等干扰，依靠其自身重新恢复平衡的过程。
无自衡：过程在扰动作用下，其平衡状态被破坏后，不需操作人员或仪表干扰无法恢复平衡的过程。
容量系数：被控过程贮存物料或能量的能力，也指引起单位被控量变化时被控过程贮存量变化的大小。
2、答：答:前馈控制的特点是:根据干扰工作;及时;精度不高,实施困难;只对某个干扰有克服作用.反馈的特点作用依据是偏差;不及时:精度高,实施方便,对所有干扰都有克服作用.由于两种控制方式优缺点互补, 所以前馈-反馈复合系统将能较大地改善系统的控制品质.3、答：（1）直线阀在小开度时，相对流量变化太大，控制作用太强，易引起超调。
在大开度时，相对流量变化小，造成控制不及时。
（2）设备压降指数上升。
（3）流量大时，调节阀压降变小，相同开度。
下控制迟钝。
4、答：节流式流量计的工作原理是在管道内装入节流件，流件流过节流件时流束被收缩，于是在节流件前后产生差压。
对于一定型式和尺度的节流件，一定的取压位置和前后直管段情况以及流体参数条件下，节流件前后产生的差压（△P=P+—P-）随被测流量qm变化而变化，两者之间具有确定的关系。
因此，可通过测量节流后的差压来推知流量。
5、答：安全栅是保证过程控制系统具有安全火花防爆性能的关键仪表，它必须安装在控制室内，作为控制室仪表及装置与现场仪表的关联设备，它一方面起信号传输的作用；另一方面它还用于限制流入危险场所的能量。
过程控制技术课后作业答案详解
过程控制与自动化仪表课后作业详解第一章 P152-1. （1）简述图1-6所示系统的工作原理，画出控制系统的方框图并写明每一方框图的输入/输出变量名称和所用仪表的名称。
LTLC1Q 2Q A图1-6 控制系统流程图答：1）图为液位控制系统，由储水箱（被控过程）、液位检测器（测量变送器）、液位控制器、调节阀组成的反馈控制系统，为了达到对水箱液位进行控制的目的，对液位进行检测，经过液位控制器来控制调节阀，从而调节Q 1（流量）来实现液位控制的作用。
2）框图如图1-7所示：控控控LC控控控控控控控A控控控控LT_2()Q t ()1Q t ()r t ()e t ()u t h图1-7 控制系统框图3）控制器输入输出分别为：设定值与反馈值之差e (t )、控制量u (t )；执行器输入输出分别为：控制量u (t )、操作变量Q 1 (t ) ；被控对象的输入输出为：操作变量Q 1 (t ) 、扰动量Q 2 (t ) ，被控量h ；所用仪表为：控制器（例如PID 控制器）、调节阀、液位测量变送器。
2-3某化学反应过程规定操作温度为800℃，最大超调量小于或等于5％，要求设计的定值控制系统，在设定值作最大阶跃干扰时的过渡过程曲线如图所示。
要求：1）计算该系统的稳态误差、衰减比、最大超调量和过渡过程时间； 2）说明该系统是否满足工艺要求。
答：1）稳态误差：e(∞)=810-800=10衰减比：n=B 1/B 2=(850-810)/(820-810)=4 最大超调量：σ=(850-810)/810=4.9%假设以系统输出稳定值的2%为标准，则810*2%=16.2，则 过渡过程时间：ts=17min2）由于规定操作温度为800︒C ，而系统稳态值为810︒C 所以不满足工艺要求。
第二章P711-3 某台测温仪表测量的上下限为500℃~1000℃，它的最大绝对误差为±2℃，试确定该仪表的精度等级；答：根据题意可知：最大绝对误差为±2℃则精度等级%4.0%1005002±=⨯±=δ 所以仪表精度等级为0.4级1-4某台测温仪表测量的上下限为100℃~1000℃，工艺要求该仪表指示值的误差不得超过±2℃，应选精度等级为多少的仪表才能满足工艺要求？答：由题可得：%22.0%10010010002±=⨯-±=δ仪表精度等级至少0.2以上。

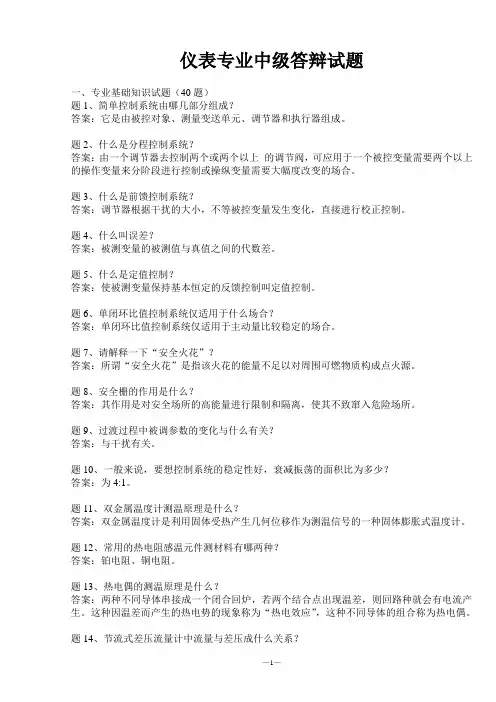

仪表专业中级答辩试题new
