紫金山铜矿第二选矿厂选矿车间工艺流程图
选矿车间工艺介绍PPT课件
02
工业大数据应用拓展
充分挖掘和利用生产过程中产生的数据价值，为选矿行业的可持续发展
提供有力支持。
03
5G通信技术助力智能化升级
借助5G高速、低延时的特点，推动选矿车间远程监控、实时数据传输
等应用的普及和发展。
感谢观看
THANKS
尾矿综合利用
通过技术手段对尾矿进行再选或提取有用成分，提高资源利用率。
环保要求与治理措施
尾矿处置应符合国家环保法规要求，采取有效的治理措施，如建设 截洪沟、排水沟等，防止尾矿对环境造成污染。
06
车间自动化与智能化技术应 用
自动化控制系统架构及功能
分布式控制系统（DCS）
01
实现选矿过程全流程自动化控制，包括破碎、磨矿、分选等环
水力旋流器
利用离心力原理，将物料按照密度和 粒度差异进行分离，重质物料被甩向 外侧，轻质物料则从中心排出。
磨矿分级工艺流程及操作要点
工艺流程：原矿破碎→磨矿→分级→ 产品处理。
操作要点
控制给矿粒度，避免过大或过小影响 磨矿效率。
调整磨矿介质配比和补加量，保持适 宜的研磨效果。
控制分级设备参数，如螺旋分级机的转速、水 力旋流器的压力等，以获得理想的分级效果。
03
根据物料性质选择合适的破碎
设备和破碎比。
04
定期检查和维护设备，确保正
常运行。
05
控制破碎产品的粒度，以满足
后续工级
磨矿设备类型及工作原理
01
02
03
球磨机
通过钢球在筒体内的旋转 和抛落，对物料进行冲击 和研磨，实现物料的粉碎。
棒磨机
利用钢棒作为研磨介质， 通过筒体的旋转和钢棒的 滑动，对物料进行研磨和 粉碎。
选矿实验流程图
选矿试验的要求选矿试验资料是选矿工艺设计的主要依据。
选矿试验成果不仅对选矿设计的工艺流程、设备选型、产品方案、技术经济指标等的合理确定有着直接影响，而且也是选矿厂投产后能否顺利达到设计指标和获得经济效益的基础。
因此，为设计提供依据的选矿试验，必须由专门的试验研究单位承担。
选矿试验报告应按有关规定审查批准后才能作为设计依据。
在选矿试验进行之前，选矿工艺设计者应对矿床资源特征、矿石类型和品级、矿石特征和工艺性质、以及可选性试验等资料充分了解，结合开采方案，向试验单位提出试验要求，在“要求”中，一般不必详述试验单位通常都应做到的容，而应着重提出需要试验单位解决的特殊容和主要问题。
一、选矿试验类型的划分选矿试验按研究的目的可分为可选性试验、工艺流程试验和选矿单项技术试验三种，按试验规模可分为试验室试验、半工业试验和工业试验三种。
为便于明确选矿试验要求和叙述的方便，概括上述两种分类，将选矿试验类型划分为可选性试验、试验室小型流程试验、试验室扩续试验、半工业试验、工业试验和选矿单项技术试验六种。
（1）可选性试验。
一般由地质勘探部门完成。
在地质普查、初勘和详勘阶段，应循序渐进地提高和加深可选性试验研究深度。
可选性试验着重研究和探索各种类型和品级矿石的性质与可选性差别，基本选矿方法与可能达到的选矿指标，有害杂质剔除的难易，伴生成分综合回收的可能性等。
试验研究的容和深度应能判定被勘探的矿床矿石的利用在技术上是否可行、经济上是否合理,能为制订工业指标和矿床评价提供依据。
可选性试验是在试验室装置或小型试验设备上进行的，一般只作矿床评价用。
（2）试验室小型流程试验。
试验室小型流程试验是在矿床地质勘探完成之后，可行性研究或初步设计之前进行。
它着重对矿石矿物特征和选矿工艺特性、选矿方法、工艺流程结构、选矿指标、工艺条件及产品（包括某些中间产品）等进行试验研究和分析,并应进行两个以上方案的试验对比。
试验研究的容和深度。
一般应能满足设计工作中初步制订工艺流程和产品方案、选择主要工艺设备及进行设计方案比较的要求。
选矿车间工艺介绍.ppt
一、矿石性质
❖ 1.1矿石类型及矿石矿物组成 ❖ ***铁矿属于接触交代矽卡岩型磁铁矿床。矿石
中主要部分为磁铁矿、黄铁矿，并有少量赤铁 矿、假象赤铁矿、磁黄铁矿、黄铜矿、斑铜矿 等。 ❖ 脉石矿物以透辉石为主，其次为透闪石、金云 母、方解石、白云石、绿泥石，含少量滑石、 绿帘石、褐帘石、石榴石、蛇纹石、石英、高 岭土、斜长石等。 ❖ 矿石绝大部分为原生磁铁矿，在前部及构造破 碎带附近可见少量氧化矿石。
矿石பைடு நூலகம்质
❖ 1.2矿石化学组分及赋存状态 ❖ 1)全铁（TFe）
铁主要赋存于磁铁矿物中，其次赋存于黄铁矿、假象赤 铁矿及硅酸盐含铁矿物中，TFe最低含量为20.32%， 最高含量为64.98%，全矿床平均含铁为49.78%。 ❖ 2)硫（S） 矿石中的硫主要赋存于黄铁矿及少量铜的硫化物中。 黄铁矿物在矿石中以浸染状、细脉状、脉状、乳滴状 出现，局部富集。硫含量为0.007%～18.59%，平均 2.71%，全铁与硫呈正相关性。这一含量大大超过要 求，故矿石应通过选矿并分离铁、硫。
三道磁 选
过滤 机
精矿
浓缩 机
尾矿
水
工艺流程
三、 技术指标
❖ 1).原矿处理量设计***万吨/年,目前年处理量 为**万吨*
❖ 2).精矿品位66.5%,S不大于0.4%. ❖ 3).尾矿品位小于7.5%. ❖ 4).金属回收率90.5%. ❖ 品位高、粒度细、有害元素含量低*等特点 。
技术指标
四、技术管理
❖ ***铁矿选矿车间品位的控制主要是靠磨矿自 动化系统，通过自动化控制给矿量的大小、 磨矿浓度和溢流浓度的高低，使进入磁选机 的磨矿细度保持在-200目占65%左右，这样， 就能够使铁精矿保持一个合理的品位。由于 原矿的性质不断的变化，所以，磨矿自动化 系统的各种系数就需要随时调整来应对变化， 以达到稳定铁精矿品位的目的。

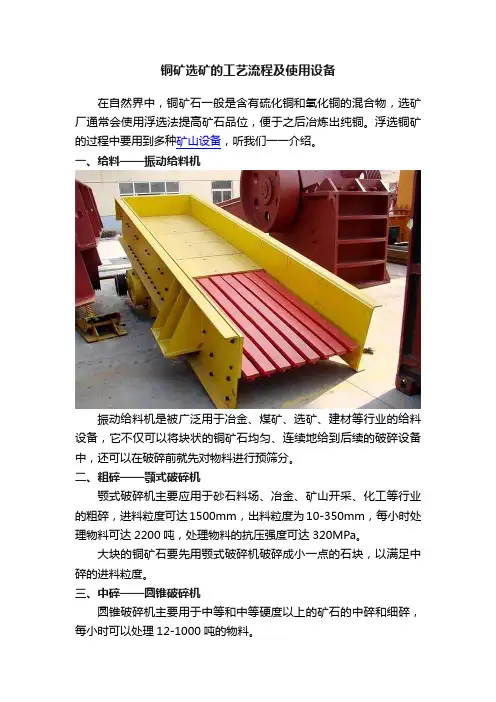

铜矿选矿的工艺流程及使用设备
铜矿选矿的工艺流程及使用设备在自然界中，铜矿石一般是含有硫化铜和氧化铜的混合物，选矿厂通常会使用浮选法提高矿石品位，便于之后冶炼出纯铜。
浮选铜矿的过程中要用到多种矿山设备，听我们一一介绍。
一、给料——振动给料机振动给料机是被广泛用于冶金、煤矿、选矿、建材等行业的给料设备，它不仅可以将块状的铜矿石均匀、连续地给到后续的破碎设备中，还可以在破碎前就先对物料进行预筛分。
二、粗碎——颚式破碎机颚式破碎机主要应用于砂石料场、冶金、矿山开采、化工等行业的粗碎，进料粒度可达1500mm，出料粒度为10-350mm，每小时处理物料可达2200吨，处理物料的抗压强度可达320MPa。
大块的铜矿石要先用颚式破碎机破碎成小一点的石块，以满足中碎的进料粒度。
三、中碎——圆锥破碎机圆锥破碎机主要用于中等和中等硬度以上的矿石的中碎和细碎，每小时可以处理12-1000吨的物料。
铜矿石的硬度比较高，正好适合用圆锥破碎机破碎，经过圆锥破碎机处理，产出3-60mm大小的成品。
四、筛分——圆振动筛振动筛的作用是将符合下一步进料粒度大小的物料筛分出来，同时收集大小不合格的物料重新送入破碎设备中再次破碎，直到粒度合格为止。
比如圆锥破碎机的出料粒度为3-60mm，而下一步磨矿过程中，球磨机的进料粒度要求在20-25mm以下，就可以用振动筛将不同粒度的物料分开，20mm以下的送入球磨机中，20mm以上的送回圆锥破碎机中重新破碎。
五、磨矿——球磨机球磨机的作用是将物料进一步研磨成0-200目大小的细粒，以便满足下一步浮选的条件。
球磨机的进料粒度为20-25mm以下，出料粒度为0.074-0.89mm，每小时可以生产0.65-615吨的物料，在水泥、硅酸盐制品、新型建筑材料、耐火材料等行业很受欢迎。
六、分级——分级机分级机是金属选矿流程中专门对矿浆进行粒度分级的设备，水槽长度有3000-14300mm，螺旋直径300-3000mm，主要利用铜矿石颗粒和伴生脉石颗粒比重不同，在液体中沉降速度不一样的原理，对它们进行分级。
选矿工艺流程(总5页)
选矿工艺流程(总5页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除工艺流程试验是为选矿厂设计（或现有选矿厂的技术改造）提供依据，在选矿厂初步设计（或拟定现场技术改造方案）前进行。
一般选进行试验室试验，然后在试验室试验的基础上，根据情况决定是否进行半工业或工业试验。
选矿工艺流程试试验内容和必要的资料收集，一般由试验研究单位负责制订，有条件的可由试验、设计和生产部门三结合洽商确定。
一、收集资料的一般内容如下，但具体工程需根据条件的不同，区别对待（一）了解上级机关下达任务的目地和委托单位提出的要求，例如：选矿厂规模、服务年限；主要有用成分和伴生成综合利用问题；试验阶段的划分；要求试验完成日期；选矿厂处理单一矿床的矿石还是几个矿床、不同类型的矿石；用户对精矿化学成分的特殊要求以及对精矿等级和粒度的要求；建厂地区的水源，选矿药剂，焙烧用燃料等的供应情况和性能分析资料等。
（二）了解有关地质资料，例如：矿床类型；地质储量；矿体产状；矿石类型；品位特征；嵌布特性；围岩脉石等变化情况；远景评价；采样设计等。
（三）了解采矿设计方面的资料，例如：采矿的开拓方案和采矿方法；不同类型矿石的混采、分采；围岩混入率和矿石采出品位；开采设计矿区的矿石类型配比和平均品位；开采设计5－10年内逐年开采的矿石类型配比和平均品位等。
（四）了解选矿方面资料，例如：选矿设计对试验的特殊要求。
国内外类似矿石的试验研究和生产实践情况，可能应用的选进技术等。
二、选矿工艺流程试验主要内容有（一）矿石性质研究是选择选矿方案和确定选厂设计方案时与类似矿石生产实践作对比分析的依据，其中某些数据是选厂具体设计中必不可少的原始数据。
矿石性质研究包括：光谱定性和半定量，化学全分析，岩矿鉴定，物相分析，粒度分析，磁性分析，重液分析，试金分析，磨矿细度，矿石可磨度，及各种物理性能（比重、比磁化系数、导电率、水分、真比重和假比重、堆积角和摩擦角、硬度、粘度等）。
铜矿选矿技术与选矿设备的工艺流程
铜矿选矿技术与选矿设备的工艺流程发表时间：2020-12-22T01:07:09.983Z 来源：《建筑细部》2020年第25期作者：林远丰林远长[导读] 铜的硫化物或氧化物与其他矿物集合而形成铜矿，最常见的有斑岩铜矿、矽卡岩铜矿、变质岩层状铜矿和砂岩铜矿等。
紫金矿业集团股份有限公司紫金山金铜矿摘要：铜的硫化物或氧化物与其他矿物集合而形成铜矿，最常见的有斑岩铜矿、矽卡岩铜矿、变质岩层状铜矿和砂岩铜矿等。
目前为止，已经发现的含铜矿物大约有280多种。
从矿床规模、铜金属品位、矿床物质组成和开采条件等因素来看，中国铜矿资源在数量和品质方面均比较差，国际竞争力低，特别是富铜资源不足。
因此，提升选矿设备性能、优化选矿工艺流程、改进选矿技术、提高铜矿的选别利用率等相关研究显得非常必要。
关键词：铜矿选矿技术；选矿设备；工艺流程1铜矿选矿技术 1.1磁选法磁选法是利用不同的矿物在磁选机的磁场中受到不同的作用力而产生不同表现的特点，从而实现分选的目的。
具体来说，当磁滚筒转动后，原铜矿会均匀地经电磁振动给料机给到磁场区。
随着磁滚筒转动，磁性物质吸附到滚筒表面并随着磁滚筒被带到非磁区，最后被卸下。
非磁性和弱磁性的颗粒因其所受磁力并不相同，所以抛离轨迹也不同，从而实现区分。
通过这种流程，杂质得以去除，铜矿得以选出。
容易理解，磁选次数越多，铜矿粒度就会越细，去除杂质效果也就越好。
1.2重选法重选法顾名思义是根据矿物的相对密度即比重的差异来分选矿物。
由于密度不同，矿物粒子在水、重液等运动介质中会受到流体动力的作用，以及其他各种选矿设备的机械力作用，形成松散的分层和分离，从而达到使不同密度的矿粒分离的目的。
一般来说重选法适用于粗粒嵌布的硫化铜矿石的预选提纯，然后再进行浮选选矿，这样可以降低浮选的成本。
重选法并不能直接得到最终的精矿，但重选法可以降低浮选设备的投资，同时可以减少浮选药剂对环境造成的污染。
对于低品位铜矿石来说，先进行重选法选矿能够使得经济效益实现最大化。
选矿厂工艺流程图
选矿厂工艺流程图白乃庙金矿日处理200t选矿厂是80年代建设完成的。
由于矿石中含有部分颗粒金，在工艺上采用了传统的混汞—浮选工艺流程。
该流程经过20多年的生产实践表明，回收率一般在75～85之间，回收率偏低是选厂技术改造的主要因素；另一方面因素是浮选金精矿在销售过程中遇到很多问题，主要表现在：一是购买方故意压低品位；二是汽车运输费用不断提高；三是冬季运输金精矿损失较大等等，给企业经营带来很多麻烦。
同时20多年的生产屯积了大量的尾矿资源，尾矿平均品位在2.0g/t左右。
因此，如何合理改造工艺流程，提高资源利用率，是矿山急需解决的问题。
在实验室试验的基础上，我们对该矿选矿工艺流程进行了技术改造。
1矿石性质 1.1原矿矿石性质矿石中主要金属矿物有黄铁矿、褐铁矿、黄铜矿、斑铜矿、方铅矿、闪锌矿、自然金、银金矿、自然银等。
非金属矿物主要为石英，其次有长石、方解石、绢云母等。
黄铁矿在矿石中含量4～9%，石英脉、蚀变岩中均有分布，主要呈浸染状及细脉状产出，多为自形晶，半自形晶中粒—中细粒结构，黄铁矿主要形成于早期热液活动的石英硫化物阶段，也是金矿的成矿阶段；褐铁矿主要分布于近地表的氧化带内，为黄铁矿氧化而成，黄铜矿、斑铜矿含量极少，与黄铁矿连生。
自然金、银金矿、自然银是矿区有用组份金银的组成矿物，它们常以包裹体或它形粒状，蠕虫状分布于黄铁矿或褐铁矿中，其次分布于黄铁矿或褐铁矿的边缘，少量分布于脉石之中，金、银矿物粒度不等，肉眼可见颗粒金。
1.2尾矿矿石性质尾矿中主要金属矿物是褐铁矿，非金属矿物主要为石英，其次有长石、方解石、绢云母等。
尾矿多元素化学分析结果见表1。
2.1技改前工艺流程(见图1)2.2技改后工艺流程(图2附后) 2.3技术改造措施 2.3.1选厂技术改造。
根据选矿试验结果和现场工艺流程考察，对浮选工艺及后续作业进行了下列技术改造：①浮选金精矿直接采及全泥氰化浸出工艺处理，该工艺对金精矿的品位没有严格要求，为提高浮选作业回收率，取消第二次精选，增加一次扫选；②一段磨矿细度由-200目占65%，降低到-200目占60%，即降低了磨矿能耗，又提高了处理量；③将两台搁置不用的浓缩机维修改造加以利用，浓缩脱水脱药。
选矿生产线工艺流程介绍
选矿生产线工艺流程介绍1.矿石的采集和破碎选矿的第一步是采集原料矿石，并将其进行破碎。
这可以通过爆破或机械破碎设备完成。
破碎的目的是将较大的块矿石分解成小块，以便后续的处理。
2.矿石的研磨和分级破碎后的矿石进入研磨设备，通过磨力将矿石细化成合适的颗粒尺寸。
常用的研磨设备包括球磨机、研磨机和高速搅拌磨等。
研磨后的矿石通常会根据颗粒大小进行分级，以便进一步处理。
3.矿石的浮选分离浮选是选矿生产线中最常用的分离工艺。
它基于矿物与气泡之间的亲附性差异原理，将矿石中的有价值矿物质与废石等杂质分离。
浮选过程通常包括矿石的混合和调节、气泡的生成和分散、矿石的漂浮和尾矿的排放等步骤。
4.矿石的磁选分离磁选是利用矿物对磁性的差异进行分离的一种方法。
磁选通常适用于含有铁矿石和其他磁性矿物质的矿石。
矿石通过磁选设备，例如磁选机或磁选筛，将矿石中的磁性物质与非磁性物质分离。
5.矿石的重选分离重选是一种以重力为基础进行分离的方法。
根据矿物的密度差异，通过重力作用将矿石中的有价值矿物质和废石等杂质分离。
重选通常包括沉降槽、旋流器、离心机等设备的使用。
6.矿石的化学处理有些矿石中的有价值矿物质无法通过浮选、磁选或重选等物理方法进行分离，这时就需要借助化学处理。
化学处理可以通过溶解、萃取、电解等方法，将有价值的矿物质从矿石中提取出来。
7.矿石的干燥和精矿加工经过前面的处理，从矿石中分离出的有价值矿物质通常仍然含有一定的水分。
干燥是将矿石中的水分蒸发掉的过程，通常使用干燥机、烘箱等设备。
干燥后的矿石可以进一步进行精矿加工，以提高矿石的纯度和品位。
8.精矿的浸取和冶炼精矿是指经过前面工艺处理后所得到的含有较高纯度矿物质的产物。
精矿通常需要经过浸取和冶炼的过程，以进一步提纯和加工。
浸取是通过溶解和萃取等化学方法将有价值矿物质提取出来。
冶炼则是将提取出的矿物质进行熔炼和精炼，以得到纯度更高的金属或其他有价值物质。
以上是一个典型的选矿生产线工艺流程的介绍，每一步都有其特定的目的和方法，通过这些步骤可以将原料矿石中的有价值矿物质分离出来，从而产生具有经济价值的精矿或金属产品。
