盐雾腐蚀
盐雾腐蚀试验
盐雾腐蚀试验1. 简介盐雾腐蚀试验是一种常用的材料试验方法，用于评估材料及其表面涂层在盐雾环境中的耐腐蚀性能。
该试验方法可以模拟海洋环境和氯化物污染环境下的腐蚀情况，对于材料的耐腐蚀性能评估和防护措施的研究具有重要意义。
2. 试验原理盐雾腐蚀试验通过将盐水喷洒或雾化成细小的水珠，使其形成相对湿度超过95%的盐雾环境。
这种高浓度的盐水环境可以加速材料的腐蚀过程，从而快速评估材料的耐腐蚀性能。
在试验中，被试材料通常以片状或块状放置在试验箱中，试验箱内部通过喷雾头或气雾喷嘴喷洒盐水形成盐雾环境。
试验时间一般为数小时至数千小时不等，取决于被试材料的使用环境和要求。
3. 试验过程盐雾腐蚀试验的具体过程如下:1.准备试验设备和试验材料，确保设备和材料的干净程度。
2.按照试验要求设置试验箱的温度、湿度和喷雾时间等参数。
3.将试验材料放置在试验箱中，注意不同材料之间的隔离，以免相互影响。
4.启动试验箱，开始喷雾形成盐雾环境。
5.在设定的试验时间内观察和记录试验材料的腐蚀情况。
6.试验结束后，取出试验材料，清洗并检查其腐蚀程度。
7.结合试验结果和要求，评估材料的耐腐蚀性能。
4. 试验结果分析盐雾腐蚀试验的结果通常用于评估材料的耐腐蚀性能。
一般情况下，材料的腐蚀情况可以通过观察和测量腐蚀程度、腐蚀速率等指标来评估。
常见的腐蚀评估指标包括：•腐蚀程度：通过观察材料表面的腐蚀情况，如腐蚀钝化层、锈蚀程度等，来评估材料的耐腐蚀性能。
•腐蚀速率：通过测量腐蚀材料的质量变化或厚度损失，计算材料在盐雾环境中的腐蚀速率。
根据腐蚀结果和要求，可以对材料进行等级评定，从而为材料的应用和防护提供参考。
5. 注意事项在进行盐雾腐蚀试验时，需要注意以下几个方面：•试验设备的选择和校准：选择合适的试验箱或设备，并确保其温度和湿度的准确性。
同时，需要定期校准试验设备，以保证试验结果的准确性和可靠性。
•试验材料的准备：试验材料应按照标准要求进行准备和处理，确保试验结果的可比性和可靠性。
盐雾腐蚀原理
盐雾腐蚀原理自然界的盐雾是强电解质，其中NaCl占电解质的77.8%，电导很大，能加速电极反应使阳极活化，加速腐蚀。
盐雾对产品的腐蚀是以电化学方式进行的，其机理是基于原电池腐蚀，腐蚀过程如下：阳极过程腐蚀电池中电位较负的金属为阳极，发生氧化反应。
金属的阳极溶解过程至少由以下几个连续步骤组成：1)金属原子离开晶格转变为表面吸附原子：Me晶格→Me吸附。
2)电位差导致金属氧化，其反应为Me→Men+→ne-。
放出相等数量的电子。
由此而形成的金属离子既可溶液到电解液中，也可以与侵袭介质中的成分发生反应后淀析于金属上。
3)阳极的过程可一直持续到它所生成的电子被阴极耗尽为止。
阴极发生反应：O2+2H2O+4e→4OH-，在中性或碱性介质中被还原成羟基离子。
羟基离子又可与金属离子发生反应，而在酸性介质中氢离子通过形成游离氢得到还原，氢则作为气体逸出。
4)在电解液中，氯化钠离解成为钠离子和氯离子，部分氯离子、金属离子和氢氧根离子反应生成金属腐蚀物：2nMe++2nCl+2nOH→nMeCl+nMe(OH).盐雾腐蚀的三要素是水、氧和离子。
涂层是一种高聚物薄膜，能不同程度地阻缓上述三要素的通过而发挥腐作用。
一般情况下，只要水中盐的浓度在0.4mol/L以上，钠与氯离子就可以穿过涂膜扩散，因此在喷盐雾的情况下，上述阳极和阴极反应是不能抑制的：离子透过漆膜比水和氧要慢得多，漆膜所含的羟基离解后使其带负电，因而会选择性地吸收阳离子透入漆膜，经研究证实，一般漆膜会大量吸收阳离子(如Na+)透入漆膜，而阴离子(如Cl-)则不易透入。
离子透入漆膜的结果是使漆膜起泡、脱落。
如果被同一种液体浸润的两种不同金属互相电接触，则阴极过程发生在较贵重的金属上，而阳极过程则发生在“较贱的材料”上。
盐雾试验表面腐蚀判定标准
盐雾试验表面腐蚀判定标准盐雾试验是一种常用的腐蚀性试验方法，用于评估材料或涂层在盐雾环境下的抗腐蚀能力。
通过模拟海洋气候等恶劣环境条件，可以及时发现材料或涂层在腐蚀环境下的性能，为产品改进提供重要参考。
本文将介绍盐雾试验的表面腐蚀判定标准，并对不同等级的表面腐蚀程度进行解析。
1. 盐雾试验概述盐雾试验是一种基于氯化物溶液制备的盐雾雾化环境下进行的加速试验方法。
在盐雾环境中，金属表面很容易发生腐蚀，将材料或涂层置于盐雾环境中，通过一定时间的暴露后，观察材料或涂层的表面腐蚀情况，判断其耐腐蚀性能。
2. 表面腐蚀判定标准在盐雾试验中，对于不同等级的表面腐蚀情况有相应的判定标准，一般主要包括以下几个等级：2.1 无腐蚀•表面无锈斑、腐蚀迹象，无需清洗处理，属于优秀等级。
2.2 轻微腐蚀•表面可见细微锈斑或腐蚀迹象，清洗处理后可以恢复基本清洁状态。
2.3 中等腐蚀•表面多处可见锈迹或明显腐蚀迹象，需要进行较为复杂的清洗和修复。
2.4 严重腐蚀•表面大面积锈蚀，腐蚀深度明显，难以修复，需重新处理或更换。
3. 表面腐蚀程度分析3.1 表面腐蚀导致的后果•轻微腐蚀可能减轻材料或涂层的保护性能，中等和严重腐蚀会导致材料损坏，缩短使用寿命。
3.2 腐蚀防护措施•通过合理的材料选择、表面处理和防护涂层等方法，可以有效降低腐蚀发生的风险。
结论盐雾试验表面腐蚀判定标准是评估材料或涂层抗腐蚀性能的重要依据。
合理选择材料和采取有效的防护措施对延长产品使用寿命具有重要意义。
通过严格遵循表面腐蚀判定标准，可以及时发现问题，提高产品的质量和可靠性。
连接器盐雾腐蚀判定标准
连接器盐雾腐蚀判定标准
连接器盐雾腐蚀判定标准是用于检验连接器在盐雾环境下是否会发生腐蚀的一套评定标准。
具体的判定标准会有一些差异，下面是一些常见的判定标准：
1. 标准试验时间：通常为24小时，也可以根据具体要求延长或缩短。
2. 盐雾浓度：一般为5%的氯化钠溶液，也可以根据具体要求使用其他浓度的盐水。
3. 试验设备：应使用具备稳定性和均匀性的盐雾试验设备。
4. 试验样品：选择代表性的连接器样品进行试验。
5. 试验评定标准：根据连接器的材质、防护措施、设计要求等因素，可以制定一些评定标准。
例如：
- 无腐蚀性：连接器在试验结束后，外观没有明显腐蚀迹象，连接正常。
- 轻度腐蚀：连接器在试验结束后，外观有轻微腐蚀迹象，但连接正常。
- 中度腐蚀：连接器在试验结束后，外观有明显腐蚀迹象，连接仍可工作。
- 严重腐蚀：连接器在试验结束后，外观有严重腐蚀迹象，连接无法正常工作。
以上只是一些常见的判定标准，具体的判定标准可以根据实际情况进行调整和制定。
盐雾腐蚀试验判定标准
盐雾腐蚀试验判定标准的试验标准和简单介绍一、腐蚀是材料或其性能在环境的作用下引起的破坏或变质。
大多数的腐蚀发生在大气环境中，大气中含有氧气、湿度、温度变化和污染物等腐蚀成分和腐蚀因素。
盐雾腐蚀试验箱盐雾腐蚀就是一种常见和最有破坏性的大气腐蚀。
这里讲的盐雾是指氯化物的大气，它的主要腐蚀成分是海洋中的氯化物盐——氯化钠，它主要来源于海洋和内地盐碱地区。
盐雾对金属材料表面的腐蚀是由于含有的氯离子穿透金属表面的氧化层和fmjyh0908防护层与内部金属发生电化学反应引起的。
同时，氯离子含有一定的水合能，易被吸附在金属表面的孔隙、裂缝排挤并取代氯化层中的氧，把不溶性的氧化物变成可溶性的氯化物，使钝化态表面变成活泼表面。
造成对产品极坏的不良反应。
二、盐雾试验及与实际的联系（KD系列盐雾试验机）盐雾试验是一种主要利用盐雾试验设备所创造的人工模拟盐雾环境条件来考核产品或金属材料耐腐蚀性能的环境试验。
它分为二大类，一类为天然环境暴露试验，另一类为人工加速模拟盐雾环境试验。
人工模拟盐雾环境试验是利用一种具有一定容积空间的试验设备——盐雾试验箱，在其容积空间内用人工的方法，造成盐雾环境来对产品的耐盐雾腐蚀性能质量进行考核。
它与天然环境相比，其盐雾环境的氯化物的盐浓度，可以是一般天然环境盐雾含量的几倍或几十倍，使腐蚀速度大大提高，对产品进行盐雾试验，得出结果的时间也盐雾腐蚀试验箱大大缩短。
如在天然暴露环境下对某产品样品进行试验，待其腐蚀可能要1年，而在人工模拟盐雾环境条件下试验，只要24小时，即可得到相似的结果。
人工模拟盐雾试验又包括中性盐雾试验、醋酸盐雾试验、铜盐加速醋酸盐雾试验、交变盐雾试验。
1、中性盐雾试验（NSS试验）是出现最早目前应用领域最广的一种加速腐蚀试验方法。
它采用5%的氯化钠盐水溶液，溶液PH值调在中性范围（6～7）作为喷雾用的溶液。
试验温度均取35℃，要求盐雾的沉降率在1～2ml/之间。
2、醋酸盐雾试验（ASS试验）是在中性盐雾试验的基础上发展起来的。

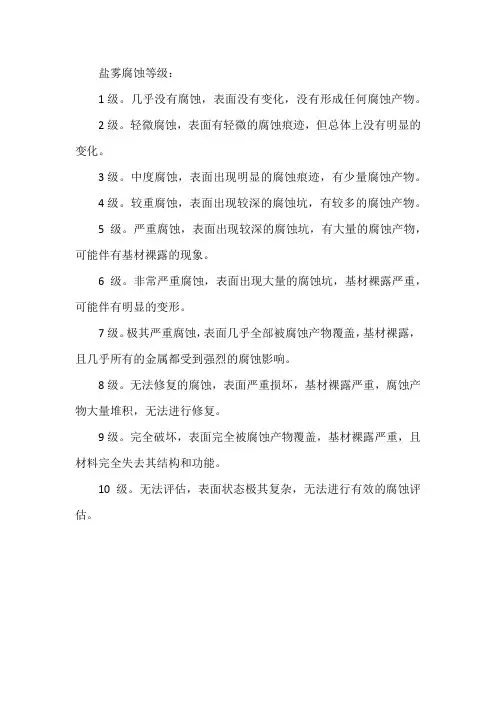

盐雾腐蚀等级
盐雾腐蚀等级：
1级。
几乎没有腐蚀，表面没有变化，没有形成任何腐蚀产物。
2级。
轻微腐蚀，表面有轻微的腐蚀痕迹，但总体上没有明显的变化。
3级。
中度腐蚀，表面出现明显的腐蚀痕迹，有少量腐蚀产物。
4级。
较重腐蚀，表面出现较深的腐蚀坑，有较多的腐蚀产物。
5级。
严重腐蚀，表面出现较深的腐蚀坑，有大量的腐蚀产物，可能伴有基材裸露的现象。
6级。
非常严重腐蚀，表面出现大量的腐蚀坑，基材裸露严重，可能伴有明显的变形。
7级。
极其严重腐蚀，表面几乎全部被腐蚀产物覆盖，基材裸露，且几乎所有的金属都受到强烈的腐蚀影响。
8级。
无法修复的腐蚀，表面严重损坏，基材裸露严重，腐蚀产物大量堆积，无法进行修复。
9级。
完全破坏，表面完全被腐蚀产物覆盖，基材裸露严重，且材料完全失去其结构和功能。
10级。
无法评估，表面状态极其复杂，无法进行有效的腐蚀评估。
盐雾腐蚀试验标准
盐雾腐蚀试验标准盐雾腐蚀试验是一种常用的环境试验方法，用于评估材料或涂层在盐雾环境中的耐蚀性能。
该试验可以模拟海洋环境中的腐蚀情况，对于海洋工程、航空航天、汽车制造等行业具有重要意义。
因此，建立盐雾腐蚀试验标准对于保障产品质量、延长使用寿命具有重要意义。
一、试验范围。
盐雾腐蚀试验标准适用于金属材料、涂层、电镀层、防腐层等材料的腐蚀性能评定。
试验涵盖了不同材料在盐雾环境中的耐蚀性能评定，可以根据具体材料的使用环境和要求进行定制化设计。
二、试验方法。
1. 盐雾喷洒试验，将试样置于盐雾试验箱内，通过控制盐水溶液的喷洒时间和喷洒浓度，模拟盐雾环境对材料的腐蚀作用。
2. 盐雾浸泡试验，将试样浸泡在盐水溶液中一定时间，评定材料在盐水中的腐蚀性能。
三、试验评定标准。
1. 外观评定，观察试样表面的腐蚀情况，包括锈斑、腐蚀点、颜色变化等。
2. 腐蚀性能评定，通过测量试样的腐蚀深度、腐蚀速率等参数，评定材料在盐雾环境中的耐蚀性能。
四、试验结果分析。
根据试验结果，可以对材料的腐蚀性能进行评估，为产品的设计、选材和质量控制提供重要参考依据。
同时，还可以根据试验结果对材料进行改进，提高产品的耐蚀性能。
五、试验注意事项。
1. 试验过程中应严格控制盐水溶液的浓度和喷洒时间，以保证试验的准确性和可比性。
2. 试验后应及时清洗试样，并进行表面处理，防止试样继续腐蚀。
3. 在进行盐雾腐蚀试验时，应注意对环境的保护，防止盐雾对实验室设备和周围环境造成损害。
六、结论。
盐雾腐蚀试验标准是一项重要的环境试验方法，对于评估材料在盐雾环境中的耐蚀性能具有重要意义。
建立科学、规范的试验标准，可以为产品质量控制和技术改进提供重要依据，有助于提高产品的耐蚀性能，延长使用寿命。
综上所述，盐雾腐蚀试验标准的建立与完善对于各个行业具有重要意义，希望通过不断的研究和实践，能够为相关行业的发展和产品质量的提升做出更大的贡献。
盐雾腐蚀铜机理
盐雾腐蚀铜机理
盐雾腐蚀是指金属受到潮湿空气中盐分（尤其是氯离子）侵蚀的一种腐蚀形式。
当铜表面暴露在富含盐分的潮湿气氛中时，水分中的氧气和氯离子可能与铜反应，形成氧化铜和氯化铜等化合物，导致铜表面的腐蚀。
这种腐蚀过程通常被称为盐雾腐蚀，尤其是在海洋环境或者含有盐的工业大气环境中尤为常见。
盐雾腐蚀铜的主要机理可以简要概括如下：
1. 氯离子/氧气的作用：盐雾中的氯离子对铜具有氧化作用，形成氧化铜。
氧气可以促进氯化铜在铜表面腐蚀的过程。
2. 腐蚀产物：盐雾会导致铜表面形成氯化铜和氧化铜等化合物，这些物质会进一步破坏铜材料的表面结构。
3. 导电性：氯化铜等腐蚀产物可能会提高铜的电导率，同时降低其化学活性，对铜材料的性能造成负面影响。
盐雾腐蚀不仅对铜材料的外观造成损害，还可能降低其
机械性能和导电性能。
由于盐雾腐蚀造成的损害一般为表面腐蚀，因此通常采用表面处理方法（如电镀、涂覆防护层等）来减轻盐雾腐蚀对铜材料的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
回答：腐蚀需要三个缺一不可的要素：温度，氧气分子和水分子。
首先来讲界面处起泡：渍水时渍水临界面的水分子和氧气分子都具备且其浓度足够大，而水上部分或水下部分只具备其中一种或另一种的浓度非常低，所以只在界面处起泡;再来讲渍自来水和渍盐水起泡：这里需要大家弄懂的一个问题就是在盐水里氧气的溶解度是随着盐的浓度和温度变化的，盐的浓度约在2%时氧气的溶解度最大，此后随着盐浓度的增大或温度的升高氧气的浓度会下降。
故当盐的浓度高到某个值氧气的浓度很低时耐盐水反而不如耐水容易起泡。
这就是防腐蚀常用耐盐雾测试而不用耐盐水的原因：因为耐盐雾有固定的温度35，充足的氧气（常压的空气）和含NaCl的水雾。
大家有时会看到防腐蚀涂料在高温高湿的环境下更容易起泡生锈也是这个道理。
44楼谈到的此种现象可能是跟涂料的性能有关了。
比如：涂料的颜基比不适当[涂膜阻氧阻水率低，界面处更容易产生阴阳腐蚀产生铁锈（铁锈在气泡里）和气体鼓泡]或者是湿附着力差或是防锈颜料性能差和防锈颜料用量不够或者是其它关键的助剂（比如说水分子阻换剂）没有！下面会谈到。
看了大家上面的耐盐雾的帖子我有感而发吧，我曾经在湖南湘江涂料集团做火车漆和重防腐蚀涂料，我做的油漆耐盐雾都能达到500小时以上。
在2001年以前我公司也达不到这个要求（主要是以前国家没有这么高的要求），后来公司买了台盐雾机，我通过以下方法达到1000H：
我来跟大家交流一下以共同上进为目的，一般来讲如今做防腐漆（水性和油性）都要求做耐盐雾，亚硝酸钠虽然有较好的瞬间的抗闪锈性，但不利于耐盐雾性和环保性甚至致癌，故涂料这一块现在基本上已经不用，对于要开发新的产品在原则上应不予选用。
我做水性工程师近十年了，我把我的经验跟大家交流一下，以推进中国水性漆的快速发展！以下是我的一点心得：
第一抗闪锈：
油性漆不存在抗闪锈性,据说油性涂料要想提高耐盐雾性最好的方法是提高碳钢的钝化膜质量和涂膜的附着力.那么水性漆的抗闪锈和耐盐雾是不是也可以从这方面入手呢,抗闪锈剂的加入是不是可以显著的提高碳钢的钝化膜质量呢，我根据以上原理选用了能挥发且能迅速钝化碳钢的抗闪锈剂。
这种抗闪锈剂不含亚硝酸盐等无机盐类而全部是挥发性的有机物，成分最终全部挥发掉，这样在解决抗闪锈的同时不但不会影响涂膜的耐盐雾性反而能极大的提高耐盐雾性能!对抗闪锈的效果是相当的好。
最后谈一下谈一下抗闪锈的影响因素：抗闪锈剂的种类，添加浓度和溶液的PH对效果影响较大！建议大家选用钝化型的抗闪锈剂。
（如果大家感兴趣的话我把这类供应商推荐给大家希望对大家有用，联系资料附后.）
第二耐盐雾性：
不管是油性还是水性涂料，其防锈性和耐盐雾性应遵循以下原则：1. 选好相应的树脂和防绣颜料（环保无毒的这是发展的趋势），这是基础，树脂要对基材有非常好的干/湿附着力和防锈性，酸值要低且玻璃化温度至少要高于盐雾实验的温度35度（放在第6点说）；颜料当然也要选具有优异的防锈性、涂膜抗起泡性和膜下钢板耐腐蚀性。
值得推荐的环保防锈颜料有：磷酸锌铁MHH-LXT（优异），羟基亚磷酸锌，改性的无机颜（磷酸锌，三聚磷酸铝）,改性偏硼酸钡等。
跟铬酸盐或铅盐相比较就防锈性和抗起泡性而言：磷酸锌铁MHH-LXT要好许多，羟基亚磷酸锌跟其相当或更优越。
前者是进口的虽然贵些但效果好出许多的。
主要体现在具有优异的防锈性、涂膜抗起泡性和涂膜下钢板的耐腐蚀性。
2. 选填料,这既能降低成本，当然鳞片状的填料又更利于防腐蚀，当片状的填料平行于基材排列时，水分子氧分子要到达基材界面与钢铁发生作用要绕多几倍的路程，这样防锈性和耐盐雾性等性能会大大提高。
！
3. 恰当的颜基比，这对耐盐雾性能非常的重要。
合理的颜基比能使涂膜变得致密，具有较好的阻氧阻水率，能够有效的阻止水分子和氧分子穿过涂膜到达金属表面并且吸附在那里促使其发生阴阳极反应，产生气体鼓泡生锈等现象从而破坏涂层的附着力降低耐盐雾性能
4.好的湿附着力：干燥的涂膜除了具有良好的致密性和良好的干附着力以外，还要有非常好的湿附着力。
这样的涂膜既具有很好的阻水性，
渍水若干小时后又具有相当好的附湿着力来抵抗生锈和起泡。
较好的湿附着力大于锈蚀时气泡产生的压力时，涂膜的生锈和气泡现象会降到最低从而提高了耐盐雾性。
5.水分子阻换剂：要想有非常出色的防锈和耐盐雾性第5点是至关重要的一点。
有了再好的树脂，防锈颜料，恰当的颜基比和湿附着力，还是有一小部分水分子和氧分子能够穿过涂膜到达素材界面从而发生阴阳极反应产生气体鼓泡和生锈破坏附着力(腐蚀原理见第6点)，从而降低耐盐雾性能。
水分子阻换剂的作用就是涂膜覆盖素材界面后能够与金属原子紧密结合，阻止水分子到达素材界面并与之结合，这样就降低了水氧原子与铁原子发生阴阳极反应产生气体鼓泡和生锈现象，能够显著提高耐盐雾和防锈性能。
我使用比较过各类国内外防锈剂、钝化剂，有美国金氏公司的NACOR防锈剂，Ciba公司的艳佳丽防锈蚀剂，美国的HALOX系列，德国凯佰的RAYBO系列以及他的RZ添加剂，汉高（现在的科宁）的ALC0PHOR827等，性能不是很特别，添加量也不低，而且价格很贵一般是200多一公斤，RZ要300多一公斤。
对于中国的企业来说是用不起的。
而水分子阻换剂价格低廉而且耐盐雾性能亦突出。
天亿化学公司有水分子阻换剂MHH-NH系列产品可供自干漆和烤漆使用，有需要的请大家联系它！
6.选择树脂和颜料：树脂的酸值尽量低，颜料的电阻值尽量大且PH 值要程碱性尽量高，这样形成的涂膜电阻大不容易形成腐蚀电流，且树脂或涂膜的玻璃化温度至少高于盐雾实验温度35度,这样涂膜不容易软化受到侵蚀。
当防腐蚀涂料臵于恶劣的环境中时由于水氧分子
的入侵就会发生以下的阴阳极反应，产生腐蚀性的电解质，随着电解质向阴阳两极迁移形成腐蚀电流：
阳极：Fe-2e=Fe2+
阴极：有氧存在时：O2 + 2H2O + 4e =4OH-
无氧存在时：2H + 2e=H2 (水存在电解平衡：OH- + H+ = H2O)
无氧存在时会产生氢气，这就是上面说到的涂膜发生鼓泡的原因。
从以上两个阴极反应可以看出只要涂膜的PH值呈碱性且很高的话，反应就不会向右进行从而阻止了氧分子的溶解；在无氧存在时由于PH较高，这样H+浓度就非常的低释氢反应就不会发生。
故就抑制了阴极反应，没有了阴极反应阳极反应自然也就大大减低了。
阴阳两极反应的停止就阻止了电子的传递，故涂膜的电阻就不会降低同时保持良好的防腐性。
这就是要选择低酸值树脂高电阻高PH值颜料的原因。
至于玻璃化温度要高于35度大家容易理解。
大家知道耐盐雾的规定温度是35度，若树脂的玻璃化温度低于35度的话，涂膜在35度的环境下很容易软化，自然就容易腐蚀了。
7.当然耐盐雾性能也跟涂膜的厚度也有相当大的关系，涂膜厚水氧分子要穿透涂层需要的时间就长。
耐盐雾性与涂膜厚度成正比。
8.第4第5结合的话，耐盐雾很容易能够达到500-1000小时，若各个原料选择恰当且配方设计合理的话能耐1000小时以上也很容易。
以前在湘江做的时候只能做到1000小时左右，现在可以达到数千小时了，呵呵。
