盐雾的腐蚀原理
盐雾腐蚀原理
盐雾腐蚀原理自然界的盐雾是强电解质，其中NaCl占电解质的77.8%，电导很大，能加速电极反应使阳极活化，加速腐蚀。
盐雾对产品的腐蚀是以电化学方式进行的，其机理是基于原电池腐蚀，腐蚀过程如下：阳极过程腐蚀电池中电位较负的金属为阳极，发生氧化反应。
金属的阳极溶解过程至少由以下几个连续步骤组成：1)金属原子离开晶格转变为表面吸附原子：Me晶格→Me吸附。
2)电位差导致金属氧化，其反应为Me→Men+→ne-。
放出相等数量的电子。
由此而形成的金属离子既可溶液到电解液中，也可以与侵袭介质中的成分发生反应后淀析于金属上。
3)阳极的过程可一直持续到它所生成的电子被阴极耗尽为止。
阴极发生反应：O2+2H2O+4e→4OH-，在中性或碱性介质中被还原成羟基离子。
羟基离子又可与金属离子发生反应，而在酸性介质中氢离子通过形成游离氢得到还原，氢则作为气体逸出。
4)在电解液中，氯化钠离解成为钠离子和氯离子，部分氯离子、金属离子和氢氧根离子反应生成金属腐蚀物：2nMe++2nCl+2nOH→nMeCl+nMe(OH).盐雾腐蚀的三要素是水、氧和离子。
涂层是一种高聚物薄膜，能不同程度地阻缓上述三要素的通过而发挥腐作用。
一般情况下，只要水中盐的浓度在0.4mol/L以上，钠与氯离子就可以穿过涂膜扩散，因此在喷盐雾的情况下，上述阳极和阴极反应是不能抑制的：离子透过漆膜比水和氧要慢得多，漆膜所含的羟基离解后使其带负电，因而会选择性地吸收阳离子透入漆膜，经研究证实，一般漆膜会大量吸收阳离子(如Na+)透入漆膜，而阴离子(如Cl-)则不易透入。
离子透入漆膜的结果是使漆膜起泡、脱落。
如果被同一种液体浸润的两种不同金属互相电接触，则阴极过程发生在较贵重的金属上，而阳极过程则发生在“较贱的材料”上。
盐雾试验的原理是什么
盐雾试验的原理是什么
1. 简介
盐雾试验是一种在实验室环境中模拟海洋盐雾腐蚀环境的测试方法，主要用来
评估材料或涂层在腐蚀环境下的抗腐蚀性能，以及其耐久性和性能稳定性。
2. 原理
盐雾试验的原理主要是通过模拟海洋盐雾环境，加速材料或涂层的腐蚀过程，
以便更快地评估其抗腐蚀性能。
在试验室中，通过将NaCl（氯化钠）和纯水混合，产生盐雾溶液，然后将该溶液喷洒在被测材料表面，使其暴露在高盐浓度和湿度的环境中。
3. 作用
盐雾试验主要用于以下几个方面： - 评估材料或涂层的腐蚀性能 - 验证材料或
涂层在海洋环境中的耐久性 - 比较不同材料或涂层在腐蚀环境下的性能差异 - 评估
材料或涂层的市场竞争力
4. 进行盐雾试验的步骤
1.准备盐雾试验设备和盐雾试验室环境
2.将被测材料制成样品，并清洁干燥
3.将样品放置在盐雾试验设备中，启动盐雾试验程序
4.定期观察记录样品在盐雾环境下的腐蚀情况
5.结束试验后，进行样品表面清洁和评估
5. 结论
盐雾试验通过模拟海洋盐雾腐蚀环境，能够有效评估材料或涂层的抗腐蚀性能，并为产品的质量控制提供重要参考。
在实际应用中，通过合理设计试验方案和准确分析试验结果，可以有效提高产品的耐用性和品质水平。
镀锌钢板测试技术：盐雾试验
镀锌钢板测试技术：盐雾试验盐雾试验腐蚀是材料或其性能在环境的作用下引起的破坏或变质。
大多数的腐蚀发生在大气环境中，大气中含有氧气、湿度、温度变化和污染物等腐蚀成分和腐蚀因素。
盐雾腐蚀就是一种常见和最有破坏性的大气腐蚀。
盐雾对金属材料表面的腐蚀是由于含有的氯离子穿透金属表面的氧化层和防护层与内部金属发生电化学反应引起的。
同时，氯离子含有一定的水合能，易被吸附在金属表面的孔隙、裂缝排挤并取代氧化层中的氧，把不溶性的氧化物变成可溶性的氯化物，使钝化态表面变成活泼表面。
盐雾试验是一种主要利用盐雾试验设备所创造的人工模拟盐雾环境条件来考核产品或金属材料耐腐蚀性能的环境试验。
它分为二大类，一类为天然环境暴露试验，另一类为人工加速模拟盐雾环境试验。
人工模拟盐雾环境试验是利用一种具有一定容积空间的试验设备——盐雾试验箱（如图），在其容积空间内用人工的方法，造成盐雾环境来对产品的耐盐雾腐蚀性能质量进行考核。
它与天然环境相比，其盐雾环境的氯化物的盐浓度，可以是一般天然环境盐雾含量的几倍或几十倍，使腐蚀速度大大提高，对产品进行盐雾试验，得出结果的时间也大大缩短。
如在天然暴露环境下对某产品样品进行试验，待其腐蚀可能要1年，而在人工模拟盐雾环境条件下试验，只要24小时，即可得到相似的结果。
实验室模拟盐雾可以分为四类：⑴中性盐雾试验（NSS试验）是出现最早目前应用领域最广的一种加速腐蚀试验方法。
它采用5%的氯化钠盐水溶液，溶液PH值调在中性范围（6.5～7.2）作为喷雾用的溶液。
试验温度均取35℃，要求盐雾的沉降率在1～2ml/80cm/h。
⑵醋酸盐雾试验（ASS试验）是在中性盐雾试验的基础上发展起来的。
它是在5%氯化钠溶液中加入一些冰醋酸，使溶液的PH值降为3左右，溶液变成酸性，最后形成的盐雾也由中性盐雾变成酸性。
它的腐蚀速度要比NSS试验快3倍左右。
⑶铜盐加速醋酸盐雾试验（CASS试验）是国外新近发展起来的一种快速盐雾腐蚀试验，试验温度为50℃，盐溶液中加入少量铜盐-氯化铜，强烈诱发腐蚀。
碳钢盐雾腐蚀实验报告
碳钢盐雾腐蚀实验报告一、实验目的通过盐雾试验，了解盐雾腐蚀实验的原理及实验的操作过程，了解盐雾腐蚀试验箱的构造及使用，掌握腐蚀试片的耐蚀性等级评价方法。
二实验原理盐雾腐蚀实验是模拟沿海环境大气条件对各类金属表面涂层进行快速腐蚀。
(1)盐形成空气压缩机→调压阀→油水分离器→减压阀→饱和器→电磁阀→喷嘴混合盐水箱→喷雾塔→喷嘴形成盐雾。
箱体中富集的盐雾粒子均匀的降落在试样表面。
(2)腐蚀原理试样表面盐水腐蚀表面涂层(如阳极性金属镀层Zn)或通过表面的孔隙渗透与基体金属发生电化学腐蚀。
Fe →Fe+ 2e Zn → Zn” + 2e因此对于阳极性金属镀层而言，镀层越厚，耐蚀性越好。
而对于阴极性金属镀层、涂膜、转化膜来说，致密性越好，耐蚀性越好。
三，实验仪器与耗材主要仪器：YWX-盐雾箱，空气压缩机试验液;5%NaC1溶液试片：碳钢试片，镀锌试片，镀锌层钝化试片，涂膜试片。
(试片尺寸为 5cmx5cmx1mm7mx15cmx1mm)二、实验前准备1.盐水配制(5%NaC1水溶液，PH=7)2.试片准备碳钢试片：表面经碱液除油→酸洗除锈→水洗→干燥镀锌试片：碳钢试片表面经碱液除油→酸洗除锈→水洗→碱性镀锌 15min(厚约20um)→水洗一干燥钝化试片：镀锌试片→铬酸溶液钝化20s一水洗→烘焙30min 涂膜试片：碳钢试片表面经碱液除油一酸洗除锈→水洗→干燥一刷涂醇酸磁漆→100℃烘烤2h→表面划交叉线3.盐雾箱准备与设置(1)工作箱底部加水，密封槽加水(至2/3高)，空气饱和器加水(至4/5 高)，盐水箱加入试验液至刻度处。
(2) 排雾管外接。
(3)空压机输出压力设定为4-6ku/cm，盐雾箱输入压力设定为0.2-0.4mPa，喷雾压力设定为0.07-0.17mPa。
盐雾试验生锈

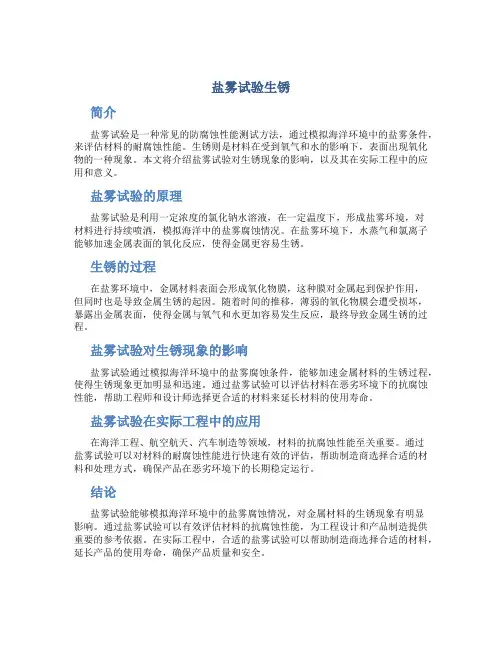

盐雾试验生锈简介盐雾试验是一种常见的防腐蚀性能测试方法，通过模拟海洋环境中的盐雾条件，来评估材料的耐腐蚀性能。
生锈则是材料在受到氧气和水的影响下，表面出现氧化物的一种现象。
本文将介绍盐雾试验对生锈现象的影响，以及其在实际工程中的应用和意义。
盐雾试验的原理盐雾试验是利用一定浓度的氯化钠水溶液，在一定温度下，形成盐雾环境，对材料进行持续喷洒，模拟海洋中的盐雾腐蚀情况。
在盐雾环境下，水蒸气和氯离子能够加速金属表面的氧化反应，使得金属更容易生锈。
生锈的过程在盐雾环境中，金属材料表面会形成氧化物膜，这种膜对金属起到保护作用，但同时也是导致金属生锈的起因。
随着时间的推移，薄弱的氧化物膜会遭受损坏，暴露出金属表面，使得金属与氧气和水更加容易发生反应，最终导致金属生锈的过程。
盐雾试验对生锈现象的影响盐雾试验通过模拟海洋环境中的盐雾腐蚀条件，能够加速金属材料的生锈过程，使得生锈现象更加明显和迅速。
通过盐雾试验可以评估材料在恶劣环境下的抗腐蚀性能，帮助工程师和设计师选择更合适的材料来延长材料的使用寿命。
盐雾试验在实际工程中的应用在海洋工程、航空航天、汽车制造等领域，材料的抗腐蚀性能至关重要。
通过盐雾试验可以对材料的耐腐蚀性能进行快速有效的评估，帮助制造商选择合适的材料和处理方式，确保产品在恶劣环境下的长期稳定运行。
结论盐雾试验能够模拟海洋环境中的盐雾腐蚀情况，对金属材料的生锈现象有明显影响。
通过盐雾试验可以有效评估材料的抗腐蚀性能，为工程设计和产品制造提供重要的参考依据。
在实际工程中，合适的盐雾试验可以帮助制造商选择合适的材料，延长产品的使用寿命，确保产品质量和安全。
盐雾试验检验方法
盐雾试验检验方法盐雾试验是一种常用的环境试验方法，用于评估材料和产品在盐雾环境下的耐蚀性能。
本文将介绍盐雾试验的原理、设备和操作步骤，并探讨其在工程实践中的应用。
一、盐雾试验原理盐雾试验是通过模拟海洋环境中的盐雾腐蚀作用，加速材料和产品的腐蚀过程，以评估其抗腐蚀性能。
盐雾试验使用盐水溶液喷雾的方式，使试样表面形成一层盐雾，通过盐雾中的氯化物离子侵蚀试样表面，模拟真实环境中的腐蚀情况。
二、盐雾试验设备盐雾试验设备通常由盐水喷雾系统、温度控制系统和湿度控制系统组成。
盐水喷雾系统通过喷嘴将盐水溶液雾化成盐雾，并均匀地喷洒在试样表面。
温度控制系统用于控制试验室的温度，通常设置在35℃左右。
湿度控制系统用于控制试验室的湿度，在盐雾试验中，湿度通常保持在95%以上。
三、盐雾试验操作步骤1. 准备试样：将待测试的材料或产品准备成适当的尺寸和形状，并进行必要的表面处理，如抛光、清洗等。
2. 装配试样：将试样固定在试验架或支架上，并确保试样表面光洁、无损伤。
3. 调试设备：按照设备说明书进行设备调试和校准，确保盐水喷雾均匀、温湿度稳定。
4. 开始试验：将试样放入盐雾试验箱中，启动盐水喷雾系统，并设定试验时间。
5. 观察和记录：在试验过程中，定期观察试样的腐蚀情况，并记录相关数据，如腐蚀程度、腐蚀形貌等。
6. 试验结束：根据试验要求，当达到设定的试验时间后，停止盐水喷雾系统，取出试样，并进行腐蚀评估和分析。
四、盐雾试验的应用盐雾试验广泛应用于各个行业，特别是在汽车、电子、航空航天等领域中。
具体应用包括：1. 材料评估：通过盐雾试验，评估不同材料的耐蚀性能，选择合适的材料用于特定环境下的产品制造。
2. 防护措施验证：通过盐雾试验，验证防护涂层、防腐剂等防护措施的耐蚀性能，指导防护措施的改进和优化。
3. 产品质量控制：盐雾试验可用于产品质量控制，检验产品的耐蚀性能是否符合标准要求。
4. 故障分析：在产品故障分析中，通过盐雾试验可以评估故障产生的原因和腐蚀程度，为故障排查提供依据。
盐雾腐蚀铜机理
盐雾腐蚀铜机理
盐雾腐蚀是指金属受到潮湿空气中盐分（尤其是氯离子）侵蚀的一种腐蚀形式。
当铜表面暴露在富含盐分的潮湿气氛中时，水分中的氧气和氯离子可能与铜反应，形成氧化铜和氯化铜等化合物，导致铜表面的腐蚀。
这种腐蚀过程通常被称为盐雾腐蚀，尤其是在海洋环境或者含有盐的工业大气环境中尤为常见。
盐雾腐蚀铜的主要机理可以简要概括如下：
1. 氯离子/氧气的作用：盐雾中的氯离子对铜具有氧化作用，形成氧化铜。
氧气可以促进氯化铜在铜表面腐蚀的过程。
2. 腐蚀产物：盐雾会导致铜表面形成氯化铜和氧化铜等化合物，这些物质会进一步破坏铜材料的表面结构。
3. 导电性：氯化铜等腐蚀产物可能会提高铜的电导率，同时降低其化学活性，对铜材料的性能造成负面影响。
盐雾腐蚀不仅对铜材料的外观造成损害，还可能降低其
机械性能和导电性能。
由于盐雾腐蚀造成的损害一般为表面腐蚀，因此通常采用表面处理方法（如电镀、涂覆防护层等）来减轻盐雾腐蚀对铜材料的影响。
盐雾生锈原理
盐雾生锈原理
盐雾生锈是一种常见的金属腐蚀现象，特别是在接触海洋环境的金属结构上更为突出。
其实，盐雾生锈是由多种因素共同作用导致的。
主要包括以下几个方面：
1. 盐水中的离子
盐雾中的盐水中溶解了大量的氯化物离子，这些离子可以极大地加速金属的腐蚀进程。
当金属表面处于高湿度的盐雾环境中，盐水中的离子会与金属表面上的氧气发生反应，形成氯化物，进一步腐蚀金属表面。
2. 金属表面的缺陷
金属在制造、运输和安装过程中会留下许多微小的缺陷，如裂纹、疤痕等。
这些缺陷会成为盐雾腐蚀的起点，使金属表面更容易受到盐雾的侵蚀。
3. 电化学反应
在盐水的环境中，金属表面、盐水和空气组成了一个电池系统，金属表面的阳极和阴极之间形成了电化学反应。
盐雾中的盐水溶解了金属表面的阳极部分，导致金属逐渐溶解并产生锈蚀。
4. 氧化还原反应
金属表面的氧化还原反应也是盐雾腐蚀的一个重要原因。
当金属表面暴露在含氧气的盐水中时，金属会发生氧化反应，形成氧化物，加速金属的腐蚀过程。
在海洋环境中，盐雾对金属结构的腐蚀是一个严重的问题，因此在设计和制造金属结构时，需要考虑采取防护措施。
例如，使用防腐涂层、选择耐腐蚀金属、定期维护等方法都可以延缓金属结构被盐雾腐蚀的速度，提高金属结构的使用寿命。
盐雾生锈是一个复杂的物理化学过程，理解其腐蚀原理和采取有效防护措施是保护金属结构的关键。
通过科学的防护设计和有效的维护管理，可以有效延缓金属结构的腐蚀速度，减少损坏，保护金属结构的安全性和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、盐雾的腐蚀
腐蚀是材料或其性能在环境的作用下引起的破坏或变质。
大多数的腐蚀发生在大气环境中，大气中含有氧气、湿度、温度变化和污染物等腐蚀成分和腐蚀因素。
盐雾腐蚀就是一种常见和最有破坏性的大气腐蚀。
这里讲的盐雾是指氯化物的大气，它的主要腐蚀成分是海洋中的氯化物盐——氯化钠，它主要来源于海洋和内地盐碱地区。
盐雾对金属材料表面的腐蚀是由于含有的氯离子穿透金属表面的氧化层和防护层与内部金属发生电化学反应引起的。
同时，氯离子含有一定的水合能，易被吸附在金属表面的孔隙、裂缝排挤并取代氯化层中的氧，把不溶性的氧化物变成可溶性的氯化物，使钝化态表面变成活泼表面。
造成对产品极坏的不良反应。
二、盐雾试验及与实际的联系
盐雾试验是一种主要利用盐雾试验设备所创造的人工模拟盐雾环境条件来考核产品或金属材料耐腐蚀性能的环境试验。
它分为二大类，一类为天然环境暴露试验，另一类为人工加速模拟盐雾环境试验。
人工模拟盐雾环境试验是利用一种具有一定容积空间的试验设备——盐雾试验箱，在其容积空间内用人工的方法，造成盐雾环境来对产品的耐盐雾腐蚀性能质量进行考核。
它与天然环境相比，其盐雾环境的氯化物的盐浓度，可以是一般天然环境盐雾含量的几倍或几十倍，使腐蚀速度大大提高，对产品进行盐雾试验，得出结果的时间也大大缩短。
如在天然暴露环境下对某产品样品进行试验，待其腐蚀可能要1年，而在人工模拟盐雾环境条件下试验，只要24小时，即可得到相似的结果。
人工模拟盐雾试验又包括中性盐雾试验、醋酸盐雾试验、铜盐加速醋酸盐雾试验、交变盐雾试验。
(1) 中性盐雾试验（NSS试验）是出现最早目前应用领域最广的一种加速腐蚀试验方法。
它采用5%的氯化钠盐水溶液，溶液PH值调在中性范围（6～7）作为喷雾用的溶液。
试验温度均取35℃，要求盐雾的沉降率在1～2ml/80cm².h之间。
(2) 醋酸盐雾试验（ASS试验）是在中性盐雾试验的基础上发展起来的。
它是在5%氯化钠溶液中加入一些冰醋酸，使溶液的PH值降为3左右，溶液变成酸性，最后形成的盐雾也由中性盐雾变成酸性。
它的腐蚀速度要比NSS试验快3倍左右。
(3) 铜盐加速醋酸盐雾试验（CASS试验）是国外新近发展起来的一种快速盐雾腐蚀试验，试验温度为50℃，盐溶液中加入少量铜盐—氯化铜，强烈诱发腐蚀。
它的腐蚀速度大约是NSS试验的8倍。
(4) 交变盐雾试验是一种综合盐雾试验，它实际上是中性盐雾试验加恒定湿热试验。
它主要用于空腔型的整机产品，通过潮态环境的渗透，使盐雾腐蚀不但在产品表面产生，也在产品内部产生。
它是将产品在盐雾和湿热两种环境条件下交替转换，最后考核整机产品的电性能和机械性能有无变化。
三、盐雾试验标准及试验结果的判定
标准是对重复性事物和概述所做的统一规定。
盐雾试验标准是对盐雾试验条件，如温度、湿度、氯化钠溶液浓度和PH值等做的明确具体规定，另外还对盐雾试验箱性能提出技术要求。
同种产品采用那种盐雾试验标准要根据盐雾试验的特性和金属的腐蚀速度及对盐雾的敏感程度选择。
下面介绍几个盐雾试验标准，如GB/T2423.17—1993《电工电子产品基本环境试验规程试验Ka：盐雾试验方法》，GB/T2423.18—2000《电工电子产品环境试验第2部分：试验试验Kb：盐雾，交变（氯化钠溶液）》，GB5938—86《轻工产品金属镀层和化学处理层的耐腐蚀试验方法》，GB/T1771—91《色漆和清漆耐中性盐雾性能的测定》。
盐雾试验的目的是为了考核产品或金属材料的耐盐雾腐蚀质量，而盐雾试验结果判定正是对产品质量的宣判，它的判定结果是否正确合理，是正确衡量产品或金属抗盐雾腐蚀质量的关键。
盐雾试验结果的判定方法有：评级判定法、称重判定法、腐蚀物出现判定法、腐蚀数据统计分析法。
评级判定法是把腐蚀面积与总面积之比的百分数按一定的方法划分成几个级别，以某一个级别作为合格判定依据，它适合平板样品进行评价；称重判定法是通过对腐蚀试验前后样品的重量进行称重的方法，计算出受腐蚀损失的重量来对样品耐腐蚀质量进行评判，它特别适用于对某种金属耐腐蚀质量进行考核；腐蚀物出现判定法是一种定性的判定法，它以盐雾腐蚀试验后，产品是否产生腐蚀现象来对样品进行判定，一般产品标准中大多采用此方法；腐蚀数据统计分析方法提供了设计腐蚀试验、分析腐蚀数据、确定腐蚀数据的置信度的方法，它主要用于分析、统计腐蚀情况，而不是具体用于某一具体产品的质量判定。
