地下停车场标志标线技术要求
标线工程施工组织(3篇)
第1篇一、工程概况1. 项目名称：某地下车库交通标志标线及地坪漆工程2. 建设地点：某市某区某地下车库3. 建设单位：某市某房地产开发有限公司4. 工期：120日历天二、施工范围及技术要求1. 施工范围：地下车库行车道、车位、车道外其他区域及行车坡道标线施划及地坪漆施工。
2. 技术要求：（1）标线材料：采用耐候性、耐磨性、反光性良好的热熔型标线涂料；（2）地坪漆材料：采用环氧树脂地坪漆；（3）标线施工：采用人工及机械结合的方式进行；（4）地坪漆施工：采用刷涂、滚涂、喷涂等方式进行。
三、施工组织设计1. 组织机构设置（1）项目经理部：负责工程的整体规划、组织、协调和指挥；（2）技术质量部：负责施工技术、质量控制及材料设备的管理；（3）施工部：负责施工方案的制定、施工队伍的安排及现场施工管理；（4）安全环保部：负责施工现场的安全、环保及应急预案的制定；（5）物资供应部：负责材料、设备的采购、运输及供应；（6）财务部：负责工程款项的收付及成本控制。
2. 施工进度计划（1）施工准备阶段：15天；（2）标线施工阶段：45天；（3）地坪漆施工阶段：30天；（4）验收及交付阶段：15天。
3. 施工技术措施（1）标线施工：1）采用人工及机械结合的方式进行标线施工，提高施工效率；2）对施工人员进行技术培训，确保施工质量；3）严格按照施工规范进行标线施工，确保标线平整、清晰、美观；4）施工过程中，做好环境保护工作，减少对周围环境的影响。
（2）地坪漆施工：1）对施工人员进行技术培训，确保施工质量；2）采用刷涂、滚涂、喷涂等方式进行地坪漆施工，提高施工效率；3）严格按照施工规范进行地坪漆施工，确保地坪漆涂层均匀、平整、光滑； 4）施工过程中，做好环境保护工作，减少对周围环境的影响。
四、安全文明施工1. 做好施工现场的安全防护措施，确保施工人员生命安全；2. 加强施工现场的文明施工管理，保持施工现场整洁、有序；3. 定期开展安全教育培训，提高施工人员的安全意识；4. 做好施工现场的环保工作，减少对周围环境的影响。
小区地下停车位划线标准尺寸
小区地下停车位划线标准尺寸一、国家相关规定1.划线材料：应选用耐候性、耐磨性好的划线材料，如路面漆。
颜色一般为白色，以提高可见性和辨识度。
2.划线宽度：停车位直线部分宽度一般为2.5米，中间提供0.5米的缓冲区。
对于倒车入位的角部分，宽度应为3米至3.6米，以便车辆转弯。
二、常见实践除了国家相关规定，根据不同地区和小区的实践经验，也会有一些常见的划线标准尺寸作为参考。
1.停车位长度：标准停车位长度一般为5米至5.5米，以适应大多数乘用车和轿车的停放需求。
但在实践中，也有针对大型SUV或商务车辆的超长停车位，长度可达6米到6.5米。
2.停车位宽度：标准停车位宽度为2.5米，以适应一般大小的私家车。
但是在部分小区中，也会根据实际需求设置一些宽度更大的特殊停车位，以满足特殊车辆的停放需求。
3.停车位间距：停车位之间的间距一般为0.5米至1米。
间距过小会导致停车位使用不便，而过大则浪费了空间资源。
因此，在设置停车位的间距时需要综合考虑小区的具体情况和停车位的使用率。
三、划线标准尺寸的重要性小区地下停车位的划线标准尺寸直接关系到停车位的使用效率和安全性。
合理的划线标准尺寸能够使停车位更加规范，方便车辆驶入和驶离，避免不必要的事故和纠纷。
同时，合理的划线标准尺寸也能够最大程度地利用有限的停车位资源，提高小区停车位的满足度和使用率。
四、划线标准尺寸的实施方法1.测量绘制：在地下停车场施工前，需要进行详细的地面或墙面测量，根据划线标准尺寸在每个停车位的位置上进行划线。
这一步需要专业人员进行，以确保标线的准确性和一致性。
2.定期维护：划线标线容易被车辆碾压和摩擦磨损，定期维护和重新刷漆很重要。
这样可以提高停车位的可见性和辨识度，确保车辆能够按规定位置停放。
3.安全标志设置：在停车场的入口、出口和复杂路口处，还应设置相关的安全标志，以提示驾驶员注意行车安全，并按规定使用停车位。
总之，小区地下停车位的划线标准尺寸是国家相关规定和常见实践的综合体现，不仅需要遵守国家法规，还要根据不同小区的实际需求进行合理设置。
停车场-停车场入口标线施工标准
停车场-停车场入口标线施工标准1.引言本文档旨在规范停车场入口标线的施工标准，以确保停车场的交通安全和秩序。
本标准适用于所有停车场入口的标线施工。
2.标线材料2.1 环保型油漆：使用低挥发性有机溶剂，颜色持久，耐久性强，并符合相关环保标准。
2.2 硅酮改性材料：在标线边缘应采用硅酮改性材料，以增强标线的附着力和抗磨损性。
3.施工准备3.1 清洁工作：在施工前应确保地面干净，无灰尘和污垢存在。
3.2 标线位置确定：根据停车场设计，确定停车场入口标线的位置，应与停车场道路线路相吻合。
4.施工标准4.1.标线的形状：停车场入口标线应采用白色实线，直线、曲线和箭头标识等形状应符合交通安全标准。
4.2.标线的尺寸：标线宽度不低于15cm，标线长度依据停车场道路尺寸确定，箭头标识的长度应符合相关标准规定。
4.3.标线的间距：标线间距应根据停车场道路的宽度确定，两条标线之间的距离应保持一致。
4.4.标线的附着力：标线在施工后应确保与地面紧密贴合，并能够承受一定的车辆流量和轮胎摩擦。
4.5.标线的颜色：标线使用白色油漆，颜色要明亮醒目，并能够在日间和夜间都能清晰可见。
5.施工流程5.1 清洁地面：在施工前，需清除地面油污、灰尘和杂物，确保标线施工的质量。
5.2 标线绘制：使用专业的标线绘制设备，在预定位置上进行标线绘制。
5.3 标线质检：施工完成后，进行标线质量检查，确保标线的质量和符合标准要求。
5.4 交通组织：在施工期间，应设置好相应的交通组织措施，确保施工安全和车辆的通行流畅。
6.施工记录和维护6.1 施工记录：需对标线施工过程进行记录，包括施工时间、施工人员和施工质量等信息。
6.2 维护措施：定期检查和维护停车场入口标线，修复或重新绘制已损坏的标线，确保标线一直保持清晰可见的状态。
7.结论本文档规定了停车场入口标线的施工标准，通过严格遵守施工标准，能够确保停车场交通安全和秩序的维护。
同时，定期的维护和检查也是保证标线持久和清晰可见的关键。

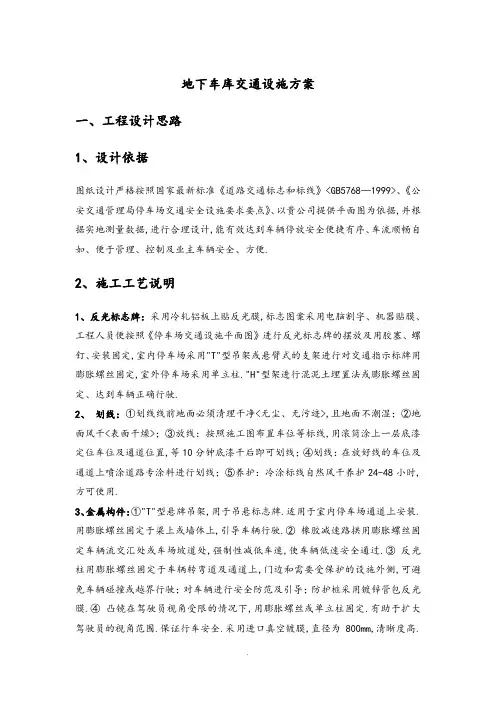

地下车库交通设施方案说明
地下车库交通设施方案一、工程设计思路1、设计依据图纸设计严格按照国家最新标准《道路交通标志和标线》<GB5768—1999>、《公安交通管理局停车场交通安全设施要求要点》、以贵公司提供平面图为依据,并根据实地测量数据,进行合理设计,能有效达到车辆停放安全便捷有序、车流顺畅自如、便于管理、控制及业主车辆安全、方便.2、施工工艺说明1、反光标志牌：采用冷轧铝板上贴反光膜,标志图案采用电脑割字、机器贴膜、工程人员便按照《停车场交通设施平面图》进行反光标志牌的摆放及用胶塞、螺钉、安装固定,室内停车场采用"T"型吊架或悬臂式的支架进行对交通指示标牌用膨胀螺丝固定,室外停车场采用单立柱."H"型架进行混泥土埋置法或膨胀螺丝固定、达到车辆正确行驶.2、划线：①划线线前地面必须清理干净<无尘、无污迹>,且地面不潮湿；②地面风干<表面干燥>；③放线：按照施工图布置车位等标线,用滚筒涂上一层底漆定位车位及通道位置,等10分钟底漆干后即可划线；④划线：在放好线的车位及通道上喷涂道路专涂料进行划线；⑤养护：冷涂标线自然风干养护24-48小时,方可使用.3、金属构件：①"T"型悬牌吊架,用于吊悬标志牌.适用于室内停车场通道上安装.用膨胀螺丝固定于梁上或墙体上,引导车辆行驶.②橡胶减速路拱用膨胀螺丝固定车辆流交汇处或车场坡道处,强制性减低车速,使车辆低速安全通过.③反光柱用膨胀螺丝固定于车辆转弯道及通道上,门边和需要受保护的设施外侧,可避免车辆碰撞或越界行驶；对车辆进行安全防范及引导；防护桩采用镀锌管包反光膜.④凸镜在驾驶员视角受限的情况下,用膨胀螺丝或单立柱固定.有助于扩大驾驶员的视角范围.保证行车安全.采用进口真空镀膜,直径为800mm,清晰度高.⑤地面交通反光标线,在停车场地面标划停车位线、通道线、导向箭头等交通安全设施和标志牌配合使用,管制和引导、规范疏导车流.⑥车轮定位器用拉爆螺丝将挡轮胶固定在每一个车位相应的位置上.3、施工主要工具清单二、施工范围根据贵工程现场情况,我们可知该项目主要包括地下一层停车场和地下二层停车场两层地下停车场组成,主要涉及的配套设施包括如下：一、标识部分：1．停车指示牌；2．车流方向指示牌；3．禁令牌.4．LED灯箱二、标线部分：1．车位线、车位编号、导向线；2．通道线、道路分隔线.三、安全防护及金属构件部分：1．车轮定位器、反光护角板；2．反光防护桩、减速路拱；3．挂牌立柱、限高标杆.三、各类货物一览表灯箱指示牌主要用于车库通道流向指示,供车主及行人指示.材料要求采用钢材框架结构,专用导光板,带烤漆,内部采用节能灯管；要求透光性强,标示醒目,能正反面显示楼号,电梯,出口等内容.灯箱标识牌。
停车场-交通指示标线施工标准
停车场-交通指示标线施工标准
本文档旨在规定停车场交通指示标线的施工标准，以确保停车
场交通顺畅和用户安全。
1. 标线材料
- 标线材料应选用耐磨、耐候、防滑的材料，确保标线长久耐用。
- 建议使用标准色彩标线材料，如白色、黄色等。
2. 标线形状和规格
- 标线形状应符合交通规范，如直线、曲线、箭头等。
- 标线宽度应根据实际情况确定，以保证车辆安全通行。
3. 标线施工要求
- 标线施工前应清理施工区域，确保地面平整、干燥、无污垢。
- 标线施工应使用专业施工工具，保证标线整齐、直线、无涂
料滴落等现象。
- 标线施工后应等待足够时间确保标线干燥，避免因车辆行驶
而导致损坏。
- 标线施工完成后，应及时清理施工区域，使地面整洁、干净。
4. 标线维护和更新
- 定期检查停车场标线的磨损和损坏情况。
- 标线磨损严重或损坏时，应及时修复或更换。
- 标线应定期重新涂刷以保持清晰可见。
以上为停车场交通指示标线施工标准的概要，具体操作应根据
实际情况和相关法规进行调整。
本标准只供参考，请遵循当地交通
规范和法律法规进行具体施工。
地面标线工程施工方案
项目名称：XX地机场停车场地面标线工程建设地点：XX地机场停车场建设单位：XX地机场建设管理有限公司工期：90日历天二、施工范围及技术要求1. 施工范围：本工程包括停车场内所有道路、通道、车位及入口、出口等区域的地面标线施工。
2. 技术要求：（1）标线材料：采用高性能的双组分反光涂料，具有良好的耐磨、耐候、耐水、耐油、耐酸碱性能。
（2）标线厚度：车道标线厚度为1.5mm，停车位标线厚度为1.0mm。
（3）标线宽度：车道标线宽度为100mm，停车位标线宽度为50mm。
（4）标线颜色：车道标线为白色，停车位标线为黄色。
（5）标线线条：采用实线、虚线、斜线、曲线等线条，根据实际需求进行设计。
三、施工方案1. 施工准备（1）组织施工队伍，进行技术交底，明确施工要求、质量标准、安全措施等。
（2）备齐施工所需的机械设备，如标线机、切割机、反光膜、清洁剂等。
（3）对施工现场进行清理，确保无障碍物。
2. 施工流程（1）路面处理：对停车场内所有道路、通道、车位及入口、出口等区域进行清洁，确保路面干燥、无油污、无杂物。
（2）放样：根据设计图纸，确定标线位置，进行放样，确保标线位置准确。
（3）切割：使用切割机对路面进行切割，形成标线轮廓。
（4）涂刷：使用标线机将反光涂料均匀涂刷在切割好的标线轮廓内。
（5）固化：待涂料干燥固化后，进行反光膜粘贴。
（6）检查：对施工完成的标线进行检查，确保标线清晰、颜色鲜艳、线条整齐。
3. 施工注意事项（1）施工过程中，注意保持施工现场整洁，防止污染。
（2）施工人员需佩戴防护用品，确保施工安全。
（3）涂料施工过程中，注意控制涂料用量，避免浪费。
（4）施工完成后，及时清理现场，确保场地干净。
四、质量保证措施1. 施工过程中，严格执行施工规范和质量标准。
2. 施工人员具备相关资质，确保施工质量。
3. 施工过程中，对施工质量进行全程监控，发现问题及时整改。
4. 施工完成后，进行自检，确保符合设计及规范要求。
车辆停车场所安全指示标志的规范要求
车辆停车场所安全指示标志的规范要求随着汽车数量的增加，停车成为一个经常需要面对的问题。
停车场作为汽车停放、管理的场所，其安全性十分重要。
针对停车场所的安全，车辆停车场所安全指示标志的规范要求是必须遵守的。
一、停车场路标标志的规范要求停车场内的路标标志是指用以引导车辆顺利行驶、找到停车位位置的标志。
路标标志设立的位置要与周围环境协调统一，设置高度、方向、尺寸、颜色应符合国家标准，并采用符合照明要求的路灯和照明设备。
路标标志的灵敏度和反应速度也要能够满足驾驶员的视觉需求。
二、停车场标线标志的规范要求停车场标线标志是指用不同颜色和形状线条标明车位的位置和范围。
车位的大小、长度、宽度、间距等均要符合规范。
线条应该清晰明确可辨，划线时应稳定、顺畅，有充分的反光性和耐久性。
三、停车场口标志的规范要求停车场口标志是指用以标明出口、入口、进出口的信号和标志、指示和提示标志。
标志的设置应有明显的位置、大小、文字和图形，具有良好的反光性，以便驾驶员在夜间辨明。
标志的文字、符号、颜色应当醒目、统一、规范。
四、指示标志的规范要求停车场内还应当设置一些指示标志，用于引导车辆以及人员正确进出停车场，并确保其安全性。
指示标志的设置应当符合人类视力的习惯和人的行为反应。
比如，人行道的路口、过街天桥等位置应当设置十字型、箭头、文化石等指示标志，便于行人正确的行走和过马路。
总之，车辆停车场所安全指示标志的规范要求旨在确保驾驶员和行人的行驶安全，规范停车场的秩序，营造良好的交通环境。
停车场内的标志和设施的规范性将直接关系到停车场环境的整体质量，因此对于停车场管理、投资方和用户都十分重要。
停车标志、标线和停车设施说明
地下停车场标志、标线和停车设施说明地下停车场所设标志、标线及停车设施均根据国家标准GB5768-1999进行设置，具体说明如下：1.交通标志牌：在进出口以及车场内适当位置安装标志牌，引导车辆正确行驶，交通标志设禁标志、指示标志及其他标志。
采用反光膜和铝合板制做。
质量好、强度高、耐用性强，图文规范，色彩鲜艳。
在自然环境中可保持七年内不褪色、不脱落、不断裂。
2.安全挡车器：直径76mm，长2000mm，置于停车位后线距前1米处。
可有效的防止车辆在进入停车位时碰撞车后物体或墙壁。
3.反光防护角：置于建筑基柱、门边、弯道处和需要受防护的设施外则。
护角上贴有黑、黄色反光膜，具良好的警示效果，可避免车辆碰撞受保护物体或越界行驶。
4.交通标线：选用优质道路专用冷涂料，机械喷涂、厚度均匀、色度清晰。
包括停车位、通道线、导向箭头、导流带等。
a.停车位标线按国标规定的规格5000mmx2500mm进行标线，如受车场内其它设施影响，则在施工时作适当调整，线宽为150mm，颜色为白色。
b.在车库进出口适当位置标示导向箭头，规格按国标。
材料选择及说明：1、交通标志采用反光膜、铝板、镀锌钢管（不锈钢管）、法兰盘紧固件、混凝土基础等通用组合，按国家标准制作，能有效保证七年的使用期。
各种材料的技术性能要求如下：（1）冷喷道路标线涂线漆膜厚度：0.2-0.5mm；不粘胎干燥时间：＜5min；耐磨性200次减重（mg）：＜30；外观：涂层清白鲜明，耐日晒温差，不变色。
（2）交通及安全标志牌设计车场范围行车速度室外：V＜10km/h；室内：V ＜5km/h指示标志：按场地实际需要及驾驶员视距要求设置。
导向标志：长方形a=120cm b=30cm(GB5768-1999)3、交通标志功能说明道路交通标志是用图形符号和文字传递特定信息，用以管理交通的安全设施。
本停车场设指示标志、指路标志辅助标志共四种。
(1)指示标志：包括直行标志、左转弯标志、右转弯标志、直行左转弯标志、向左右转弯标志和人行横道标志。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地库道路交通标志标线技术要求
地下停车场交通设施主要分为金属橡胶件、冷标标线、反光标牌三个部分。
金属橡胶件包括车轮定位器、减速路拱、橡胶警示标、广角镜、反光轮廓标、等交通安全设施，能有效的保障车辆进出停车场停车、行驶的安全，具体安装位置参考施工图。
标识标线施工包括车位线位号、通道线、通道虚线、地标指示箭头、墙面立柱警示线，保障停车安全，顺畅通行，具体施工位置参考施工图。
踢脚线使用材料为涂料或道路专用冷漆，颜色宜深色，为防止受潮，建议采用冷漆施工。
规格为250mm高。
腰线同理，规格为450宽。
反光标牌包括停车场进出入口龙门牌，坡道两侧导向标牌，进入停车位方向指示牌，驶出停车场方向指示牌，上楼指示牌、进入地下指示牌、车位号牌等设施，能有效的指引车车辆安全快速的进入驶出停车场，具体安装位置参考施工图。
材料使用.铝板、工程级反光膜，防止潮湿后字迹模糊。
一、标识标线技术要求：
施工包括车位线位号、通道线、通道虚线、地标指示箭头、墙面立柱警示腰线、踢脚线。
（颜色以封样为准。
）
（一）车位线位号、通道线、地标指示箭头：使用材料为道路专用冷漆。
达到以下施工条件方可施工：地面具有硬度，不能翻砂；地面平整度要好；无积水，地面干燥。
施工流程：1、地面清扫，除净灰尘和杂物。
2、禁止在潮湿和冰冻地面施工，应在温度5℃以上湿度80%以下施
工。
3、施工采用冷凃漆，冷凃漆具有快干、清晰、鲜明、标志性好；漆
膜机械强度高，耐候保色性和耐水洗性佳；附着力强，耐久耐磨；
具有极强的耐酸碱等化学腐蚀性。
4、施工时应将冷凃漆充分搅匀。
5、刷涂或辊涂法施工，施涂2遍。
用专用稀释剂兑稀，专用稀释剂
的用量应控制在5%左右，以保证漆膜的厚度。
常规厚度为
0.2~0.5mm。
6、用量：每公斤涂布4~5平方米。
（二）墙面立柱警示腰线、踢脚线：使用材料为磁漆
施工条件：墙面具有良好的平整度，干燥、坚实。
施工流程：1、基层处理：墙体打磨、石膏找平、批刮耐水腻子、涂刷防霉防水乳胶漆。
该施工为整体停车场墙面施工。
2、警示腰线、踢脚线施工时应将磁漆充分搅匀。
3、刷涂或辊涂法施工，施涂2遍，用专用稀释剂稀释。
4、踢脚线规格为250mm高。
警示腰线，规格为450mm高。
二、反光标牌技术要求
1、交通标志的形状、图案、颜色严格按照GB5768—2009《道路交通标志和标线》标准及设计图的规定执行。
为了确保指路标志的视认性，指路标志汉字必须采用国际规定的交通专用字体，阿拉伯数字也应符合该国标的规定，不允许采用其它字体。
2、汉字尺寸，按GB5768—2009《道路交通标志和标线》标准的规定设计。
能够正确识别标志，指示牌版面文字采用中、英文对照。
3、对标志反光材料，考虑其反光性能、老化性能、耐用年限以及造价几项指标，结合该标志的特点，提高夜间视认效果，本工程所有标志，均采用美国3M二级反光膜底，二级反光膜字。
4、标志牌结构说明及施工要求
标志牌采用铝合金板面，板面厚度不小于1.5 mm。
三、金属橡胶件
1、采用标准黄黑相间，色彩鲜明，标志明显；
2、配件材质应适用温度-32至65摄氏度，耐老化耐磨损；
3、采用先进的“内膨胀锚固技术”牢固安装，稳定可靠。
4、由高强度橡胶制成，抗压性能好，而且坡体有一定柔软度，在车辆撞击时没有强烈的颠簸感，减震、吸震效果好.
5、用螺丝牢固地固定在地面，在车辆撞击时不会松动.
6、端节上有特殊纹理，有效避免滑动.
7、黑黄相间，特别醒目；
8、喷涂反光漆反射光线，使司机可以看清减障碍位置.
9、特殊工艺确保颜色持久，不易褪色.
10、安装简单，维护方便.。
