电气项目流程
电气施工技术流程详解
电气施工技术流程详解电气施工技术是指在建筑、工程等领域中，通过使用电气设备和技术手段来实现电力供应、线路布置、设备安装等工作的过程。
在电气施工中，合理的技术流程能够提高施工效率、保障工程质量，并确保施工过程中的安全性。
本文将详细介绍电气施工技术流程。
一、前期准备电气施工工程的前期准备工作非常重要。
在开始施工前，需要明确施工范围、施工任务和所需材料设备等。
首先，需要进行项目的勘测和设计，确定电气线路布置、设备安装位置等。
同时，还要了解工程的电气标准和法规，确保施工符合相关规定。
另外，还需要对施工场地进行评估，判断是否满足电气施工的要求。
如果需要进行场地改造，也需要提前安排。
同时，要与相关的供电部门进行沟通，确保电力供应的可行性。
二、施工方案制定在明确了施工任务后，需要制定详细的施工方案。
施工方案应包括施工步骤、所需材料设备清单、施工进度计划等内容。
施工方案的制定需要考虑材料设备的选用、施工人员的安排和任务分配等因素。
施工方案制定时，需要综合考虑施工的技术要求和实际情况，确保施工过程的顺利进行。
在制定方案时，还要注意施工的安全性，采取必要的安全措施，保护施工人员的人身安全。
三、材料设备采购与调度根据前期准备和施工方案的要求，需要进行材料设备的采购与调度工作。
首先，需要明确所需材料设备的种类和数量，并与供应商联系，进行采购。
在采购过程中，要注意选择品质可靠的供应商，确保所采购的材料设备符合相关标准，并具有合格的质量证明。
同时，还需要合理安排材料设备的调度，确保施工过程中所需的材料设备能及时到达施工场地。
为了实现施工的连续性，调度过程中需要做好周密的计划，并确保调度的准确性和可行性。
四、施工实施施工实施是电气施工的核心环节。
在施工实施过程中，需要按照施工方案的要求，合理安排施工人员和设备，并严格按照相关标准和规范进行操作。
首先，需要进行电气线路的敷设和接线工作。
在敷设线路时，要注意线路的安全性和可靠性，避免线路短路等问题。
建筑电气施工技术流程
建筑电气施工技术流程建筑电气施工技术流程是指在建筑工程中进行电气系统施工时所采取的一系列技术操作和工艺流程。
正确的施工技术流程是确保电气系统安全、可靠运行的基础，也是保证施工质量的重要保障。
本文将针对建筑电气施工技术流程做详细介绍。
1. 前期准备工作在建筑电气施工开始之前，需要进行一系列前期准备工作，包括制定施工计划、编制施工图纸、购买所需材料和设备等。
此外，还需评估工程的风险和安全隐患，并制定相应的安全措施和施工方案。
2. 确定施工布线方案根据建筑电气设计图纸，确定最佳的电气布线方案。
根据建筑结构、用电负荷和安全要求，合理规划电缆、导管的走向和布置方式。
确保电气线路合理、有效，避免相互干扰和交叉。
3. 安装电气设备按照施工图纸要求，安装各类电气设备。
包括配电箱、开关插座、灯具等。
在安装过程中，需注意设备的位置、高度、固定方式以及与其他构件的连接方式。
设备安装完成后，进行必要的接地和绝缘测试，确保设备安全可靠。
4. 敷设电缆、导管根据布线方案和设计要求，进行电缆、导管的敷设。
在敷设过程中，需保证电缆、导管的安全牢固，避免损坏和搬移。
对于埋地敷设，需设置保护措施，如挖槽、骨料填埋等。
完成敷设后，进行电缆的绝缘测试和接头的检查，确保电气连接质量良好。
5. 进行电气线路连接与检验根据施工图纸和布线方案，在各个节点上进行电气线路的连接。
连接过程中，需注意接线的正确性和紧固程度。
完成连接后，进行电气线路的检验和测试，包括绝缘电阻、接地电阻、线路负荷等方面的检测。
6. 进行电气系统的调试和试运行在施工完成后，对整个电气系统进行调试和试运行。
包括对配电箱、开关设备、灯具等进行功能测试，检查电气设备的运行状态和安全性。
在试运行过程中，及时发现和解决存在的问题，确保电气系统的正常运行。
7. 编制相应的施工记录和操作手册在建筑电气施工完成后，需编制相应的施工记录和操作手册。
包括电气施工图纸、设备安装记录、电缆敷设记录、检验测试报告、操作手册等。
电气工程施工总体流程
电气工程施工总体流程一、前期准备1.1 勘察和设计电气工程施工前的第一步是进行勘察和设计。
勘察工作包括对施工现场进行实地勘察，了解场地情况、环境条件等，以便后续施工的顺利进行。
设计工作则包括根据勘察结果编制电气工程设计图纸，确定施工方案和施工工艺等。
1.2 材料准备在进行电气工程施工前，需要进行材料的准备工作。
这包括根据设计图纸采购所需的电缆、电线、开关插座、电气设备等材料，并对材料进行验收和入库。
1.3 施工计划制定在准备阶段，需要制定电气工程施工计划。
这包括确定施工的时间节点、工期计划、施工任务分解、施工人员安排等。
1.4 施工人员培训在施工前，需要对施工人员进行相关的培训和技能考核，确保施工人员具备必要的技能和知识，能够胜任电气工程施工任务。
二、施工准备2.1 施工准备工作在正式开工施工前，需要进行施工准备工作。
这包括场地清理、设备调试、施工材料摆放等工作。
2.2 施工方案确认在进行施工准备阶段，需要对施工方案进行再次确认和调整，确保施工计划的具体落实。
2.3 安全保障电气工程施工过程中，安全是首要任务。
在施工准备阶段，需要加强安全教育和安全人员的配置，确保施工过程中的安全保障措施得到落实。
三、施工作业3.1 线路铺设电气工程的基本施工作业包括电缆、电线的铺设、管线的敷设等。
在进行线路铺设时，需要按照设计图纸的要求进行布线，并对线路进行验收和标记。
3.2 安装设备除了线路铺设外，电气工程还需要对各种电气设备进行安装。
包括配电箱、开关插座、照明设备等的安装。
3.3 联调测试在进行电气设备的安装和调试后，需要进行联调测试。
包括电缆的连接测试、设备的动态试运行等，以确保施工的质量和安全。
3.4 完工验收在电气工程施工完成后，需要进行完工验收。
这包括对线路、设备等进行全面的检查和测试，确保施工质量符合设计要求。
四、收尾工作4.1 环境整治电气工程施工完成后，需要对施工现场进行环境整治，清理施工垃圾、恢复植被等，确保施工现场的环境卫生。
电气施工流程
电气施工流程电气施工是建筑工程中不可或缺的一部分，其质量直接关系到建筑物的安全和使用效果。
在进行电气施工时，需要严格按照一定的流程进行，以确保施工质量和安全。
下面将介绍电气施工的一般流程。
1. 施工前准备。
在进行电气施工之前，首先需要进行施工前的准备工作。
这包括确定施工范围、编制施工方案、准备所需材料和设备等。
同时，还需要对施工现场进行勘察和测量，确保施工的准确性和可行性。
2. 安装电气设备。
一般来说，电气施工的第一步是安装电气设备。
这包括配电箱、开关、插座、灯具等设备的安装。
在进行设备安装时，需要按照相关标准和规范进行，确保设备的安全可靠。
3. 布线敷设。
接下来是电气布线敷设的工作。
在进行布线敷设时，需要根据建筑物的结构和设计要求进行合理布局，确保电气线路的通畅和美观。
同时，还需要注意线缆的规格和材质选择，以满足电气负荷和安全要求。
4. 连接接线。
完成布线敷设后，接下来是进行连接接线工作。
这包括将各个电气设备和线路进行连接，确保电气系统的正常运行。
在进行接线时，需要严格按照电气图纸和标准进行，避免接线错误和安全隐患。
5. 调试检测。
完成接线后，需要进行电气系统的调试和检测工作。
这包括对电气设备和线路进行通电测试，确保各项功能正常运行和安全可靠。
同时，还需要进行电气系统的绝缘测试和接地测试，以确保电气系统的安全性。
6. 完成验收。
最后一步是进行电气施工的验收工作。
在完成施工后，需要邀请相关部门或专业人员对电气系统进行验收，确保施工质量和安全性符合相关标准和规范。
只有通过验收，电气施工才能算是真正完成。
总结。
电气施工是一项复杂而重要的工作，需要严格按照一定的流程进行，确保施工质量和安全。
在进行电气施工时，施工人员需要具备专业的知识和技能，严格按照相关标准和规范进行，以确保电气系统的正常运行和安全可靠。
同时，施工单位也需要加强对电气施工的管理和监督，确保施工质量和安全。
只有这样，才能保障建筑物的电气系统质量和使用效果。

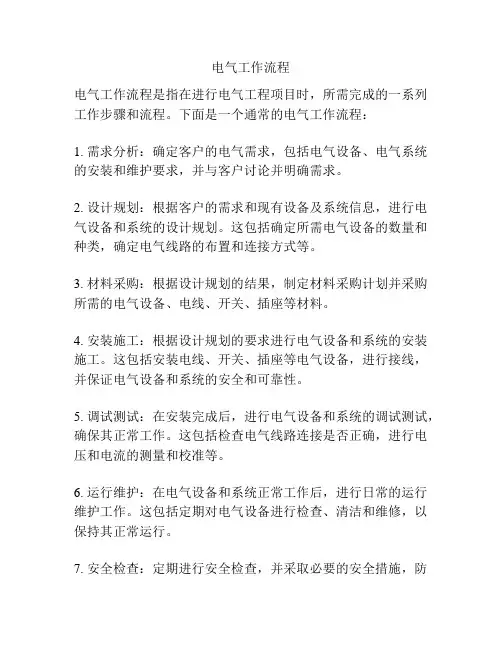

电气工作流程
电气工作流程电气工作流程是指在进行电气工程项目时，所需完成的一系列工作步骤和流程。
下面是一个通常的电气工作流程：1. 需求分析：确定客户的电气需求，包括电气设备、电气系统的安装和维护要求，并与客户讨论并明确需求。
2. 设计规划：根据客户的需求和现有设备及系统信息，进行电气设备和系统的设计规划。
这包括确定所需电气设备的数量和种类，确定电气线路的布置和连接方式等。
3. 材料采购：根据设计规划的结果，制定材料采购计划并采购所需的电气设备、电线、开关、插座等材料。
4. 安装施工：根据设计规划的要求进行电气设备和系统的安装施工。
这包括安装电线、开关、插座等电气设备，进行接线，并保证电气设备和系统的安全和可靠性。
5. 调试测试：在安装完成后，进行电气设备和系统的调试测试，确保其正常工作。
这包括检查电气线路连接是否正确，进行电压和电流的测量和校准等。
6. 运行维护：在电气设备和系统正常工作后，进行日常的运行维护工作。
这包括定期对电气设备进行检查、清洁和维修，以保持其正常运行。
7. 安全检查：定期进行安全检查，并采取必要的安全措施，防止电气设备和系统的故障和事故发生。
8. 变更管理：对电气设备和系统的变更进行管理，包括对设计规划和安装施工的调整和改进。
9. 报告和文件管理：对电气工作的过程和结果进行报告和文件管理，确保工作的可追溯性和完整性。
10. 问题解决：及时解决电气设备和系统中出现的问题，包括故障排除和修复。
以上是一个基本的电气工作流程，不同项目和工作环境可能会有一些差异和特殊要求。
在进行电气工作时，需要遵循相关法律法规和安全标准，并根据实际情况进行适当的调整和改进。
电气工程施工程序
电气工程施工程序一、概述电气工程施工程序是指在设计完成后，根据设计图纸和施工方案进行实施的一系列施工程序。
电气工程施工程序的目的是保证工程施工质量，确保工程安全、有效地进行，同时达到设计要求，保证项目按时完成并投入使用。
二、施工前准备工作1. 勘察及测量：施工前需对现场进行勘察，并根据勘察结果进行测量，确定电气设备的布置位置和线路走向等。
2. 设计图纸校对：在施工前对设计图纸进行仔细的校对，确保施工过程中按照设计要求进行。
3. 准备材料和设备：根据设计要求和施工方案需准备相应的电缆、管线、开关盒等材料和设备。
4. 划定施工范围：在施工前需划定施工范围，确定施工区域和相关安全措施。
三、施工过程1. 筹建施工组织：在施工前需组建施工组织，确定施工队伍和分工，并安排好施工进度。
2. 施工前交底：在施工前需对施工人员进行相关安全、操作规程等方面的交底，确保施工过程中遵守相关规定。
3. 开挖沟槽：根据设计要求，在施工前需进行开挖沟槽，接通电缆，并进行敷设。
4. 管线敷设：在开挖好的沟槽中进行管线敷设，根据设计要求进行连接。
5. 设备安装：对设备进行安装调试，确保设备安全可靠。
6. 接线：对敷设好的电线进行接线，连接到相关设备和开关。
7. 调试及验收：完成施工后需进行相关设备的调试和验收，确保设备正常运行。
8. 施工总结：施工完成后对施工过程进行总结，并进行相关记录及归档。
四、施工后工作1. 清理现场：在施工完成后需对现场进行清理，清理施工过程中产生的垃圾和材料。
2. 归档资料：对施工过程中产生的相关资料进行整理和归档，确保施工过程的记录完整。
3. 完工验收：经过施工、调试和验收等程序后，需进行完工验收，确保工程质量达标。
4. 报备相关部门：在施工完成后需向相关部门报备，并完成相关手续。
五、质量保证1. 严格执行电气工程施工规范和设计要求，确保工程质量符合相关标准。
2. 对施工过程中出现的问题及时处理并及时调整施工计划，确保工程顺利进行。
电气工程施工工艺流程
电气工程施工工艺流程一、前期准备工作在进行电气工程施工之前，需要进行一系列的准备工作。
这些准备工作的目的是为了确保施工的顺利进行，包括以下几个方面：1.项目规划：确定项目的目标和需求，包括电气系统的设计、布置和安装要求，同时确定项目的时间计划和工序安排。
2.材料采购：根据项目需求，采购所需要的电气设备和材料。
在采购过程中，需要考虑设备的质量、适用性以及价格等因素。
3.施工人员培训：对参与施工的人员进行培训，使其了解工程施工的工艺流程和安全操作规范。
4.施工图纸准备：根据项目需求，绘制电气系统的施工图纸，包括布线图、接线图等。
这些图纸将作为施工的依据。
二、施工准备在进行实际施工之前，需要对施工现场进行准备工作。
1.施工现场清理：清理施工现场并确保其符合安全、整洁的要求。
2.施工设备安装：安装各种施工设备，例如灯具安装辅助设备等。
3.施工材料准备：将所需的材料按照施工图纸和施工计划进行分类和摆放，方便施工人员使用。
4.施工人员分工：根据施工计划，将施工人员分组，并明确各组的工作任务和职责。
三、电气系统安装1.电缆敷设：根据施工图纸，确定电缆的布线路径，并进行敷设。
在敷设过程中，需要考虑电缆的长度、接头的位置以及保护措施等。
2.线槽安装：根据施工图纸，确定线槽的位置，并进行安装。
在安装过程中，需要注意线槽的固定和连接等细节。
3.接线盒安装：根据施工图纸，确定接线盒的位置，并进行安装。
在安装过程中，需要注意接线盒的防水和防火性能。
4.灯具安装：根据施工图纸，确定灯具的位置，并进行安装。
在安装过程中，需要注意灯具的稳固性和电气连接的正确性。
5.开关插座安装：根据施工图纸，确定开关插座的位置，并进行安装。
在安装过程中，需要注意接线的正确性和电气性能的可靠性。
6.配电柜安装：根据施工图纸，确定配电柜的位置，并进行安装。
在安装过程中，需要注意电缆的连接和接地的可靠性。
四、验收和整改1.施工过程中的检查：在施工过程中，施工人员需要对所安装的设备进行检查，确保其符合相关的标准和要求。
电气工程施工方案
电气工程施工方案一、项目背景电气工程是建筑工程中不可或缺的一部分，它涉及电力供应、照明、动力设备等方面。
本文旨在为电气工程施工详细方案，确保施工顺利进行。
二、施工准备1. 材料准备• 电线、电缆• 开关插座• 照明设备• 配电箱• 接地设施2. 施工人员培训确保施工人员具备相关电气工程施工技能，了解相关安全操作规程。
3. 设备检查检查施工所需设备是否完好，确保施工过程中不会出现设备故障.三、施工流程1. 进场验收施工人员进入施工现场前，需进行进场验收，检查工地环境及设备是否符合工程要求。
2. 布线根据电气工程设计图纸，进行电线、电缆的布线工作。
确保布线符合安全标准，并且不干扰建筑结构。
3. 安装设备安装开关插座、照明设备、配电箱等电气设备，需符合相关标准，保证设备稳定可靠。
4. 接地工作进行接地设施的接地工作，确保建筑物的安全可靠。
四、安全措施1. 电气安全在施工过程中，保证电气设备的接线正确、绝缘良好，防止电气火灾事故发生。
2. 人身安全施工人员需穿戴符合规定的安全装备，避免施工现场意外伤害的发生。
3. 作业环境安全保持施工现场整洁有序，避免杂物堆放，减少安全隐患。
五、质量控制1. 施工过程检查定期对施工过程进行检查，确保施工符合设计要求，保证施工质量。
2. 设备检验对安装的电气设备进行检验，包括电路连接、绝缘测试等，确保设备正常运行。
六、验收交付1. 内部验收由施工方进行内部验收，检查工程质量、安全标准是否符合要求。
2. 外部验收由相关部门进行外部验收，出具相应验收报告。
七、施工总结。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一．项目方案 (2)
二．项目设计 (3)
三．项目实施 (4)
四．项目调试阶段 (4)
五．项目验收 (5)
一个项目要经历以下几个阶段：项目方案阶段，项目设计阶段，项目实施阶段，项目调试阶段，项目验收阶段
一． 项目方案
1.1拿到项目信息后，会同机械工程师和视觉工程师一起讨论出一个初步
方案。
1.2 和客户相关人员沟通并整理发邮箱确认：
a.客户对元器件品牌有没有要求（PLC，电气柜，传感器，触摸屏，
空开，变频器，电机，步进，伺服，电缸，直流电源，交换机，
面板，端子等）；
b. 对屏的尺寸，屏画面布局，屏的通信方式在无要求；
c.客户工厂的供电方式；
d.对图纸，程序有无厂方的标准；
e.机器人品牌，负载，通信方式，程序的架构，安全防护的方式有无
要求；
f.PLC的编程语言和程序架构有无要求；
g.整机功率大于2KW时，要采用三相供电；
h.如果继电器动作频率太高，要换成光藕或者固态继电器；
1.2初步方案出来后，报给客户，收到客户反馈后，协调各方意见对原有
方案进行优化修改。
电气这时要做以下几件事：
1.2.1电气件选型
PLC选型：考虑到成本和功能。
要考虑使用的熟练程度，
通讯和IO点数，IO点数一般要留20%的备用，
如果客户指定话，就按客户的要求来；
触摸屏选型：考虑到成本和功能。
要考虑通讯口，屏的质
量，屏使用的熟练程度。
负载开关、空开和漏电保护器选型：要考虑最终客户现
场的电压制式，单相电，三相四线制（TN-C
系统），三相五线制（TN-S系统）；整机电流；
直流电源选型：根据整机所有直流用电设备的功率预算，
留有20%-50%的备用功率；
电气柜底板：估算电气柜底板尺寸给机械，确保能轻松的
放置所有的电气元器；
1.2.2 控制流程：和小组成员配合写出控制流程，并对流程进行优
化处理；
1.2.3 项目组讨论：项目组所有人员一起开会讨论，电气人员根据
自己的经验对机械和视觉不清楚的地方进行
提问；如果有不同意见可以提出来，大家一
起讨论让方案更完善；到实施阶段也可以少
走弯路；电气人员尤其注意要提醒机械设计
时的布线，直线提前考虑，提高走线的科学
性和外观；
二．项目设计
2.1电路图设计
2.1.1每张图纸作为一个独立的部分，如目录，电柜布局，主电路，控制
电路，PLC接线，端子接线等；
2.1.2图纸要求布局美观，字体大小合适；
2.1.3每根线都要有唯一的线号标识；
2.1.4 端子排上的每根线和端子号要一一对应；
2.1.5 如果客户没有要求，每台机器要配一个总的负载开关；
2.2 PLC软件和触摸屏画面设计
2.2.1 PLC软件编写：根据流程编写，程序尽量简单，程序里面的每个程
序段要有注释；程序里面用到的每个地址要做注释；程序要完善，
不留bug；
2.2.2 触摸屏画面的设计：做到整体美观，监控方便，能直观的反应机
器的当前工作状态；要有报警画面，能实时反应当时的详细报警内
容；要有手动操作画面，方便在调试的时候用；进入手面是要有密
码，防止无关人员随意操作，造成安全事故；
三．项目实施
3.1 电气元器件布局
3.1.1电气件布局要美观，变频器等运行时产生干扰的电气设备要远离通讯
设备和通讯线缆；
3.1.2要用胶带封住PLC，变频器等设备的散热孔。
防止接线时钢丝和铁屑掉
进去引发短路；
3.2 电气接线
3.2.1按图接线，每根线要装号码管；线的两头要压相应的端子；
3.2.2 如果线要延长，对接头部分用电铬铁焊接好，然后加上热缩套管；热
缩套管颜色尽量和线保持一致；
3.2.3每根通讯线要带有屏蔽；
3.2.4 每台设备的进户线要用防水接头或穿墙板固定；
3.2.5 每个电缆，通信线上要有标示说明。
3.2.6 没有走线槽的线，要用绕线管缠绕，然后再用扎带固定；
四．项目调试阶段
4.1 设备上电前准备
4.1.1 合上空开，检测主电路是否有短路现象；
4.1.2 断掉设备气源，确保上电后设备不会误动作；
4.1.3 确认没人对设备做相关操作；
4.1.4 断开所有空开；
4.2 设备上电
4.2.1 接通电源后，测量负荷开关上的电压是否正常；
4.2.2 合上总空开，确保没有问题再依次合上后面的空开；
4.2.3 检查PLC，触摸屏，工控机，打印机等是否已经正常上电并可以开启；
4.2.4 检测所有传感器的电源灯是否正常；
4.3 软件调试
4.3.1 把机器打到手动状态，然后下载PLC和触摸屏的程序；
4.3.2 检测PLC和触摸屏是否已经通讯上。
没有的话检测原因（线缆，PLC和
触摸屏通信参数设置）；
4.3.3 打开工控机并启动软件，检查PLC和工控机通信是否正常。
通信异常的
话检查通信线缆和通信设置，并让视觉工程师检查软件；
4.3.4 打开触摸屏手动画面，对所有执行设备进行手动操作；注意一些特殊部
件的先后逻辑关系；
4.3.5 对所有按钮和传感器进行模拟动作，查看触摸屏上的信号是否正常；
4.3.6 和视觉工程师进行信号交接，查看是否正常；
4.3.7 让设备模拟走全部流程，检测PLC，触摸屏和工控机程序是否有问题；
首先是确保设备运行起来后动作是否符合逻辑，不会对设备自身造成损
坏；其次是确保设备运行起来后不会对样品造成损坏；
4.3.8 如有紧急情况急停按钮能起作用；
4.3.9 光幕在非法触碰的情况下设备能正常停止和复位；
4.3.10 模拟流程结束后，放上样品走流程测试；确保设备在各种情况下（例
如运行过程中按下停止按钮，急停按钮，触碰光幕，断电后重新上电）
都不会出现意外；
4.3.11 所有PLC触摸屏密码，变频器，电缸等设备的参数一定要做好备份；
4.3.12 拍好相关图片，做好操作说明书；
五．项目验收
现场调试时要和客户多沟通，对客户合理的要求可以满足，不合理的要求尽量说服。
实在不行就让公司的销售和他们沟通。
