分子筛特殊再生

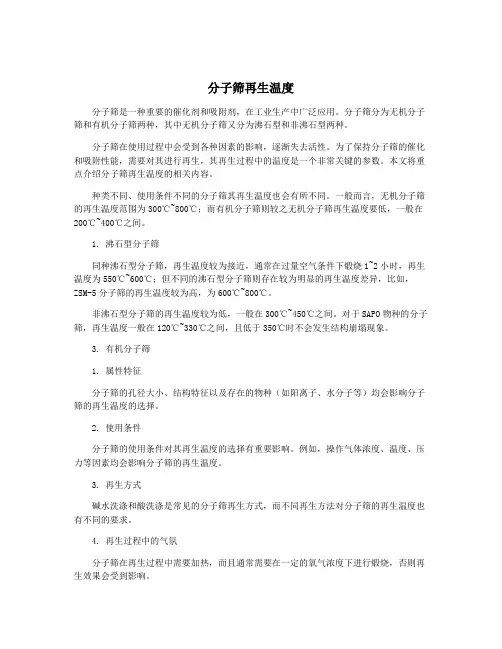

分子筛再生温度
分子筛再生温度分子筛是一种重要的催化剂和吸附剂，在工业生产中广泛应用。
分子筛分为无机分子筛和有机分子筛两种，其中无机分子筛又分为沸石型和非沸石型两种。
分子筛在使用过程中会受到各种因素的影响，逐渐失去活性。
为了保持分子筛的催化和吸附性能，需要对其进行再生，其再生过程中的温度是一个非常关键的参数。
本文将重点介绍分子筛再生温度的相关内容。
种类不同、使用条件不同的分子筛其再生温度也会有所不同。
一般而言，无机分子筛的再生温度范围为300℃~800℃；而有机分子筛则较之无机分子筛再生温度要低，一般在200℃~400℃之间。
1. 沸石型分子筛同种沸石型分子筛，再生温度较为接近，通常在过量空气条件下煅烧1~2小时，再生温度为550℃~600℃；但不同的沸石型分子筛则存在较为明显的再生温度差异，比如，ZSM-5分子筛的再生温度较为高，为600℃~800℃。
非沸石型分子筛的再生温度较为低，一般在300℃~450℃之间。
对于SAPO物种的分子筛，再生温度一般在120℃~330℃之间，且低于350℃时不会发生结构崩塌现象。
3. 有机分子筛1. 属性特征分子筛的孔径大小、结构特征以及存在的物种（如阳离子、水分子等）均会影响分子筛的再生温度的选择。
2. 使用条件分子筛的使用条件对其再生温度的选择有重要影响。
例如，操作气体浓度、温度、压力等因素均会影响分子筛的再生温度。
3. 再生方式碱水洗涤和酸洗涤是常见的分子筛再生方式，而不同再生方法对分子筛的再生温度也有不同的要求。
4. 再生过程中的气氛分子筛在再生过程中需要加热，而且通常需要在一定的氧气浓度下进行煅烧，否则再生效果会受到影响。
三、再生温度的选择分子筛在再生时，需要选择适当的温度进行再生。
具体而言，应根据分子筛的特性和再生条件进行选择，避免选择过高或过低的再生温度，以免引发分子筛结构损坏或降低其催化剂或吸附剂的活性。
总之，分子筛再生温度的选择是一个非常重要的问题，在实际应用过程中应当根据分子筛的特性和使用条件进行综合分析和判断。
分子筛再生步骤
分子筛再生步骤分子筛是一种具有特殊结构的多孔材料，能够通过选择性吸附和分离分子。
然而，随着使用时间的增长，分子筛会逐渐失去吸附能力，因此需要进行再生。
分子筛再生是指将已经吸附的分子从分子筛中去除，使其恢复吸附能力的过程。
下面将介绍分子筛再生的主要步骤。
第一步：脱附分子筛再生的第一步是将已经吸附的分子从分子筛中脱附出来。
这通常通过加热或减压的方式进行。
加热可以提高分子筛内部的温度，使吸附分子脱附。
减压则可以降低分子筛内部的压力，促使吸附分子从分子筛中解吸。
脱附的温度和压力需要根据具体的分子筛材料和吸附分子的特性来确定。
第二步：冷却脱附后，分子筛需要经过冷却过程，使其温度降至适合再次吸附的范围。
冷却可以通过将分子筛放置在室温环境下进行，也可以通过外部冷却设备来实现。
冷却过程需要控制速度，以避免分子筛内部温度过快降低，影响再生后的吸附能力。
第三步：再吸附冷却后，分子筛需要再次吸附目标分子，恢复其吸附能力。
再吸附可以通过将分子筛暴露在目标分子的环境中进行，也可以通过气体流动的方式进行。
再吸附的时间和条件需要根据目标分子的特性和分子筛的吸附性能来确定。
第四步：干燥再吸附后，分子筛需要进行干燥，以去除吸附分子和水分。
干燥可以通过加热和减压的方式进行。
加热可以提高分子筛内部的温度，促使吸附分子和水分蒸发。
减压则可以降低分子筛内部的压力，促使吸附分子和水分快速挥发。
干燥的温度和压力需要根据分子筛材料和吸附分子的特性来确定。
第五步：质量检测分子筛再生后需要进行质量检测，以确保其吸附能力和分离效果符合要求。
质量检测可以通过吸附实验、分离实验和表征分析等方法进行。
吸附实验可以测试分子筛对目标分子的吸附能力；分离实验可以测试分子筛对混合物的分离效果；表征分析可以通过扫描电子显微镜、X射线衍射和傅里叶红外光谱等方法对分子筛的结构和性能进行分析。
分子筛再生是保持分子筛长期稳定性和高效性的重要步骤。
通过脱附、冷却、再吸附、干燥和质量检测等步骤，可以使分子筛恢复吸附能力，保证其在吸附和分离过程中的可靠性和稳定性。

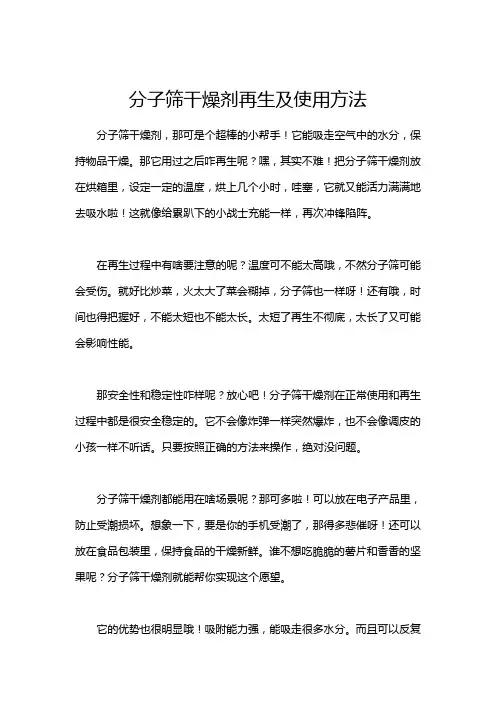

分子筛干燥剂再生及使用方法
分子筛干燥剂再生及使用方法分子筛干燥剂，那可是个超棒的小帮手！它能吸走空气中的水分，保持物品干燥。
那它用过之后咋再生呢？嘿，其实不难！把分子筛干燥剂放在烘箱里，设定一定的温度，烘上几个小时，哇塞，它就又能活力满满地去吸水啦！这就像给累趴下的小战士充能一样，再次冲锋陷阵。
在再生过程中有啥要注意的呢？温度可不能太高哦，不然分子筛可能会受伤。
就好比炒菜，火太大了菜会糊掉，分子筛也一样呀！还有哦，时间也得把握好，不能太短也不能太长。
太短了再生不彻底，太长了又可能会影响性能。
那安全性和稳定性咋样呢？放心吧！分子筛干燥剂在正常使用和再生过程中都是很安全稳定的。
它不会像炸弹一样突然爆炸，也不会像调皮的小孩一样不听话。
只要按照正确的方法来操作，绝对没问题。
分子筛干燥剂都能用在啥场景呢？那可多啦！可以放在电子产品里，防止受潮损坏。
想象一下，要是你的手机受潮了，那得多悲催呀！还可以放在食品包装里，保持食品的干燥新鲜。
谁不想吃脆脆的薯片和香香的坚果呢？分子筛干燥剂就能帮你实现这个愿望。
它的优势也很明显哦！吸附能力强，能吸走很多水分。
而且可以反复
使用，多环保呀！不像有些干燥剂，用一次就扔了，多浪费。
给你说个实际案例哈。
有一家电子厂，之前产品老是因为受潮出现问题，后来用了分子筛干燥剂，问题就解决啦！产品的质量大大提高，客户满意度也蹭蹭往上涨。
这效果，简直绝了！
分子筛干燥剂就是这么厉害！再生简单，使用方便，安全稳定，应用场景广泛，优势多多。
赶紧用起来吧！。
分子筛吸附再生工艺流程
分子筛吸附再生工艺流程英文回答：Molecular sieve adsorption and regeneration is a process used to separate and purify gases and liquids. It involves the use of a molecular sieve, which is a material with a highly porous structure that can selectively adsorb certain molecules while allowing others to pass through.The process typically consists of several steps. In the adsorption step, the feed gas or liquid is passed through a bed of molecular sieves. The sieves selectively adsorb the target molecules, while allowing the desired molecules to pass through. This results in the separation andpurification of the desired product.Once the molecular sieves become saturated with the adsorbed molecules, they need to be regenerated to restore their adsorption capacity. The regeneration process involves desorbing the adsorbed molecules from the sieves,typically by using heat or pressure swing adsorption (PSA) techniques.In heat regeneration, the saturated molecular sieves are heated to a high temperature, which causes the adsorbed molecules to desorb and be released. The desorbed molecules are then removed from the system, either by purging with an inert gas or by using a vacuum. The regenerated molecular sieves can then be reused for adsorption.In PSA regeneration, the molecular sieves are subjected to alternating cycles of adsorption and desorption. During the adsorption phase, the sieves selectively adsorb the target molecules, while during the desorption phase, a purge gas is introduced to desorb the adsorbed molecules. The desorbed molecules are then removed from the system, and the process is repeated.The choice of regeneration method depends on various factors, including the nature of the adsorbed molecules, the desired purity of the product, and the economics of the process. Heat regeneration is often preferred for large-scale industrial applications, while PSA regeneration is suitable for smaller-scale operations or when high purityis required.In summary, the molecular sieve adsorption and regeneration process involves selectively adsorbing target molecules using molecular sieves and then regenerating the sieves to restore their adsorption capacity. This processis widely used in various industries for gas and liquid separation and purification.中文回答：分子筛吸附再生是一种用于气体和液体分离和纯化的工艺流程。
A套分子筛特殊再生方案
A套分子筛特殊再生方案分子筛是一种高效的固体吸附材料，广泛应用于分离和提纯气体和液体的工业过程中。
然而，由于吸附剂在使用过程中会因为吸附了废物而逐渐失活，因此再生是十分关键的。
在工业领域中，传统的分子筛再生方法包括热脱附和吹气脱附等。
然而，这些方法存在能耗高、环境污染等问题。
因此，为了寻求一种更加高效、环保的分子筛再生方案，我们提出了一种A套分子筛特殊再生方案。
这种特殊再生方案采用了微波辅助技术。
微波辅助技术是一种利用微波辐射加热材料的方法，其具有能量高效、速度快等优点。
在分子筛的再生中，我们将分子筛样品放置在微波炉中，并进行微波辐射加热。
微波辐射能够迅速加热吸附剂，并将吸附剂中的废物分子挥发出来。
具体而言，我们采用了以下步骤进行分子筛的特殊再生：第一步，准备分子筛样品。
将使用过的分子筛样品从吸附装置中取出，并进行表面清洗和干燥。
第二步，填充样品。
将准备好的分子筛样品填充到微波透明的容器中，并确保样品均匀分布。
第三步，进行微波加热。
将填充好的分子筛样品放置到微波炉中，设定适当的微波加热条件。
具体的加热温度和时间需要根据废物的性质和分子筛的特性进行优化。
第四步，废物挥发。
在微波辐射下，分子筛样品中吸附的废物分子会被加热并分解或挥发出来。
这些挥发的废物分子可以通过通风系统或其他处理方式进行收集和处理。
第五步，冷却和保存。
当废物分子挥发完毕后，关闭微波炉并将样品冷却。
冷却后的分子筛样品可以重新投入使用，完成再生过程。
通过这种A套分子筛特殊再生方案，我们能够在较短的时间内实现分子筛的再生。
与传统的再生方法相比，这种方案具有能耗低、速度快、无二次污染等优点。
此外，微波辅助还有利于提高分子筛再生的效果，可以更彻底地去除吸附的废物，从而提高分子筛的吸附性能和使用寿命。
然而，值得注意的是，微波辅助再生方案需要根据具体情况进行优化和改进。
吸附剂的种类、废物的成分和浓度等因素都会影响再生效果。
因此，在实际应用中，我们需要根据具体情况进行调整和改进，以实现更加高效和可持续的分子筛再生。
分子筛再生原理
分子筛再生原理
分子筛是一种特殊的晶体结构，表面有大量的微孔。
它既是吸附剂，又是催化剂，可用于空气分离、干燥和催化氧化等方面。
分子筛除具有良好的吸附性能外，还具有对氢气和氮气的吸附选择性高、吸附容量大等特点，在石油化工、纺织工业、医药工业、环保和制冷等部门得到广泛应用。
然而，分子筛在使用过程中会因吸附剂的再生而受到影响。
分子筛再生是指将吸附在分子筛上的污染物（如醇、氨、硫化氢等）从分子筛上除去，恢复其原有性能的过程。
分子筛再生可以分为物理方法和化学方法两类。
物理方法再生主要包括吹扫再生和加热再生；化学方法再生主要包括酸洗再生和碱洗再生。
物理方法主要是利用分子筛晶相结构和表面性质与分子筛表面吸附质之间的相互作用力来达到去除目的，目前应用最多的是吹扫再生。
吹扫再生的原理是：将一定压力（一般为2.0MPa）下的压缩空气吹入分子筛，使吸附在分子筛上的杂质随气流流出分子筛，被吹扫掉后，分子筛又恢复为原来的结构。
—— 1 —1 —。
分子筛再生步骤
分子筛再生步骤分子筛是一种具有高度有序的孔道结构的材料，可以用于分离、吸附和催化反应等许多领域。
然而，随着分子筛使用时间的增长，其孔道会逐渐被吸附物堵塞，导致其性能下降。
为了恢复分子筛的活性，需要进行再生步骤。
本文将介绍分子筛再生的一般步骤。
分子筛再生的第一步是脱附吸附物。
在分子筛的使用过程中，吸附物会被吸附在孔道壁上，阻碍分子的传输和反应。
因此，需要将吸附物从分子筛中脱附出来。
这可以通过加热的方式实现。
加热可以提高吸附剂和分子筛之间的分子运动能力，从而促进吸附物的脱附。
一般来说，加热温度会根据吸附物的性质和分子筛的稳定性来确定。
分子筛再生的下一步是焙烧。
焙烧是将分子筛加热到较高温度，以去除吸附物残留和修复孔道结构。
焙烧可以通过两种方式进行：干式焙烧和湿式焙烧。
干式焙烧是将分子筛在干燥的气氛中加热，以去除吸附物和水分。
湿式焙烧是在水蒸汽的作用下进行加热，既可以去除吸附物，又可以修复分子筛的孔道结构。
然后，分子筛再生的另一步是酸洗。
酸洗是将分子筛浸泡在酸性溶液中，以去除吸附在孔道壁上的杂质和残留物。
酸洗可以选择不同的酸性溶液，如盐酸、硫酸等。
酸洗的时间和温度也需要根据分子筛的材料和吸附物的性质来确定。
酸洗后，分子筛的表面会变得更加干净，孔道也会恢复到更好的状态。
分子筛再生的最后一步是水洗。
水洗是将分子筛浸泡在水中，以去除酸洗残留物和酸性溶液。
水洗可以帮助恢复分子筛的中性pH值，并确保再生后的分子筛不会对后续使用产生负面影响。
水洗的时间和次数可以根据具体情况进行调整，以确保分子筛的彻底清洗。
分子筛再生的一般步骤包括脱附吸附物、焙烧、酸洗和水洗。
这些步骤可以帮助恢复分子筛的活性和性能，延长其使用寿命。
然而，需要注意的是，不同的分子筛材料和吸附物可能需要不同的再生条件，因此在实际操作中需要进行具体的优化和调整。
分子筛特殊再生方案
中海石油华鹤煤化有限公司分子筛特殊活化方案编制：周凯审核：王立群批准：中海石油华鹤煤化有限公司二零一三年十月目录一.特殊再生的目的 (3)二.工艺流程 (3)三.操作启动分子筛纯化系统 (3)四.启动蒸汽加热器（E01201） (4)五.注意事项 (4)分子筛特殊活化方案一.特殊再生的目的吸附剂装填后，应对其进行一次高温再生，目的是清除运输和充填过程中吸附的水分和二氧化碳，此操作的目的是为了提高分子筛的吸附效率，对安全、稳定、长期生产意义重大。
二.工艺流程被压缩的空气经空气冷却塔冷却至10～12℃，自下而上进入切换使用的分子筛纯化器S01201A(或S01201B)，空气中的二氧化碳、碳氢化合物及残留的水蒸汽被吸附。
分子筛纯化器为两只切换使用，其中一只工作时，另一只再生。
纯化器的切换周期约为240分钟，定时自动切换。
吸附器再生分四步进行，第一步：降压；第二步：加热；第三步：吹冷；第四步：升压。
特殊再生的加温，装置启动时，尚无可供再生用的氮气，可用部分已被净化的空气再生，部分空气经V01222阀减压至0.08Mpa作再生气体用，待有污氮气时再将时间程序控制器调整至正常切换程序后再投入吸附器的再生。
再生气经蒸汽加热器E01201加热，使用时打开阀门KV01212，V01219，V01220，关闭KV01213。
再生空气被加热到170℃以上，时间为130分钟，加热气量为45000 Nm3/h，通过调整V01222开度控制。
三.操作启动分子筛纯化系统1起动准备(1) 分子筛导气和预冷系统同时由空压机控制缓慢升压。
升压时控制好速率防止分子筛冲床。
(2) 调试好分子筛切换控制程序。
(3) 将备用仪表空气接通。
(4) 接通切换阀，并检查各切换阀（含调节阀）是否动作灵活。
(5) 按《仪控说明书》和《仪表制造厂说明》,分步投入各类仪表。
2分子筛切换管路(1) 在空冷塔导气前，将分子筛纯化器手动投用，确认空气进分馏塔、增压机进口阀关闭。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
分子筛特殊再生
一、特殊再生的目的；
在下述情况下必须进行特殊再生。
1、容器R01/R02刚充填分子筛和氧化铝。
2、分子筛受到意外的污染。
3、分子筛在大气恶劣地区使用七~八年以后，吸附效率下降。
特殊再生的主要目的就是通过高温（290℃）再生除掉分子筛内的残余水分，此操作的最终结果是为了提高分子筛的吸附效率。
二、特殊再生的必要性
分子筛纯化系统作为空分设备的关键系统之一，其运行效果不佳，直接影响着空分设备的运行负荷；更何况分子筛纯化系统还是空分设备安全生产的重要保障。
但是目前，随着分子筛长周期的运行，部分分子筛失活。
到了夏季，分子筛入口空气含湿量大，分子筛吸附负荷大。
如遇到环境CO2含量偏高，就很容易发生穿透。
这样，频繁穿透，给生产稳定造成很大的影响。
更严重的是，随着CO2的穿透，一些烃类也会通过分子筛进入主塔，积累聚集，给安全带来很大的隐患。
因此，针对本装置运行情况，需要对分子筛进行特殊再生，使得分子筛再次活化，保证吸附效果，确保生产安全。
三、特殊再生的操作：
1、汽轮机C01D已投用。
2、HCV1027、HV1296A/B、HV1215、加温总阀，在空压机C01升压前全部关
闭。
3、空压机C01升压至465~470Kap、流量265000Nm3/h左右，增压机C02不
加载。
4、预冷投用，控制E07出口温度小于21℃。
适当打开HCV027，降低E60水
温。
5、慢开HV1215，同时调整PIC1213至FI1213：45000Nm3/h左右。
（FILL1213：
8000Nm3/h）
6、投用E08。
缓慢打开HCV1027降低E60水温。
7、E09送电，检查无故障。
8、纯化器吸附总时间210分钟，以及出口温度TI1247A/B 180℃要解除。
9、纯化器再生加热时程序切手动，再生气先从HV1240、E08走，把TI1247A/B
入口温度升至150℃，大约5小时后，出口温度TI1223/TI1224到达100℃以上，可以转E09特殊再生。
10、缓慢打开VNR031C、缓慢关闭HV1240，同时将HV1215关一些，依据
PI1213压力及FI1213流量。
当PDI1218阻力足够高时（PDIL1218：4.0kpa、PDILL1218：2.8kpa），将E09投入使用，根据TI1247A/B情况合上HS1218A/B/C/D/E/F。
E09六组电加热器的投用与经过E09的再生气量，有很大关系，量大投多、量少投用少，以TI1240温度决定。
一般15分钟投一组。
投用5组，第6组根据TI1240情况决定开关，290℃开、305℃停。
投用5组加热器，加温气量控制在16600Nm3/h为宜。
（要增加加温气流量可以在程序里面强制打开KV1209/KV1210，加温结束时关闭。
）
11、E09内部温度大于350℃，电加热器跳停。
E09在投用过程中如跳停，必须
到现场按复位按钮（RESET），然后中控再复位（HS1218A/B/C/D/E/F），待允许启动才能投用。
E09跳停后投用时先不要超过3组电加热器，再根据温度依次投电加热器。
12、特殊再生过程中AI1258一定要往下（含水分析）。
由于水的沸点在100℃，
所以特殊再生时R01/R02出口温度在100℃时停留时间较长（大约7~8小时），一旦过100℃后，出口温度上升加快。
（加热时间一般在20小时左右，其中纯化器入口温度TI1247A/B在275℃以上大约8~9小时，最高出口温度大于180℃）。
13、当加热完成后，毎10分钟停一组E09加热器，待TI1240温度下降到180℃
以下。
缓慢关闭VNR031C，打开HV1240，转为正常加温，其间注意PI1213压力变化。
把HV1242手动关闭（关气源阀也可），手动步进对吸附器进行冷吹。
当TI1223/TI1224温度足够低，温差小于5℃时冷吹结束。
(冷吹时流
量不够可在程序里打开KV1209/KV1210, 冷吹结束后关闭)。
冷吹用时5个小时左右。
冷吹峰值大于185℃。
14、当冷吹结束后，关HV1215，开大PIC1213，用手动方式步进至下一歩，待
此纯化器再生程序结束。
然后，就可以对另一只吸附器进行特殊再生，步骤相同。
2011年纯化器再生记录
R01再生时间温度对应表及出口温度曲线图：
分析：R01加温约4小时，纯化器出口温度到达100℃。
持续加温2小时后，出口温度达到129℃。
现场打开VNR031C，关闭HV1240，HV1215控制在43%左右，FI1213流量在16800Nm3/h左右。
开始投用E09，间隔10分钟投上一组，共投用五组，TI1240温度控制在295℃左右。
11个小时后，出口温度超过160℃。
此时加热完成，停E09加热器，每10分钟停用一组。
当TI1240温度低于180℃后，缓慢打开HV1240，关闭VNR031C。
气量控制在36000 Nm3/h左右。
手动步进，进入冷吹。
约6小时后，冷吹完成。
冷吹峰值为218℃。
R02再生时间温度对应表及出口温度曲线图：
分析：R01加温约4小时，纯化器出口温度到达100℃。
现场打开VNR031C，关闭HV1240，HV1215控制在43%左右，FI1213流量在16800Nm3/h左右。
开始投用E09，间隔10分钟投上一组，共投用五组，TI1240温度控制在295℃左右。
11个小时后，出口温度超过160℃。
此时加热完成，停E09加热器，每10分钟停用一组。
当TI1240温度低于180℃后，缓慢打开HV1240，关闭VNR031C。
气量控制在36000 Nm3/h左右。
手动步进，进入冷吹。
约5小时后，冷吹完成。
冷吹峰值为214℃。
