多功能声级计期间核查
现场设备期间核查作业指导书
文件编号：ST-WI-C14东莞市衡标检测技术有限公司Dongguan Standard Test Technology Co., Ltd.现场设备期间核查规程编制：_______________ 日期：______________审核：_______________ 日期：______________批准：_______________ 日期：______________ 2014年9月1日颁布 2014年9月8日实施作业指导书第A 版第 0 次修改现场设备期间核查规程页码/页数：第 1 页 / 共 4 页修改记录修改内容修改人批准人批准日期修改前修改后作业指导书第A 版第 0 次修改现场设备期间核查规程页码/页数：第 2 页 / 共 4 页1 目的保证在用仪器在两次检定周期之间保持着良好的置信度。
2 范围本文件适用于公司全部小流量（0-1L/min）采样设备、中流量（80-120L/min）采样设备、多功能声级计和崂应3012H自动烟尘气测试仪。
3 具体方案3.1 空气采样器3.1.1小流量（0-1L/min）采样设备3.1.1.1 环境条件（1）环境温度（15~35℃），温度波动不超过±2 ℃/h。
（2）环境湿度≤85％RH。
（3）交流电电压（220±22V），电源频率（50±1）Hz。
3.1.1.2 核查用设备（1）皂膜流量计：工作范围（0~6）L/min，准确度等级不低于1.0级。
（2）温度计：范围（0~50）℃，最大允许误差不超过±0.3℃。
（3）秒表：分度值不大于0.1s。
（4）空盒压力计：量程范围（800~1060）hPa，最大允许误差不超过±0.2hPa。
3.1.1.3 外观核查（1）仪器结构完整，连接可靠，各旋钮应能正常调节。
仪器外观应无影响仪器正常工作的损伤，显示部分清晰完整。
仪器说明书应对仪器流量及仪器承载能力进行说明。
（2）仪器铭牌清晰标明仪器名称、型号、出厂年月、编号、制造计量器具许可证标志及制造厂名称。

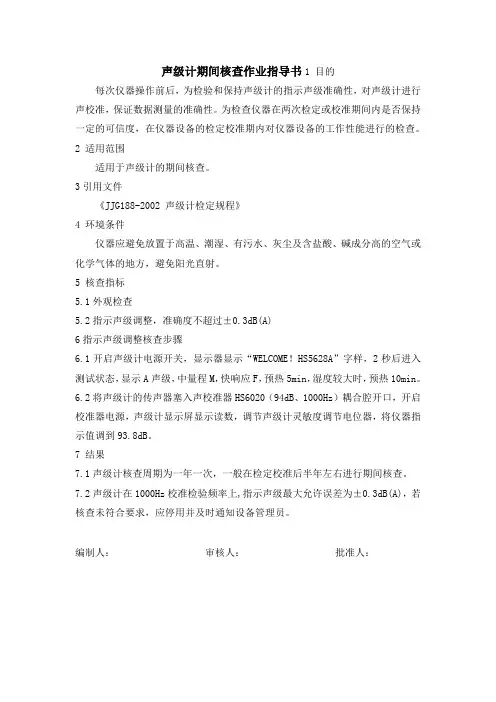

声级计期间核查作业指导书
声级计期间核查作业指导书1 目的
每次仪器操作前后，为检验和保持声级计的指示声级准确性，对声级计进行声校准，保证数据测量的准确性。
为检查仪器在两次检定或校准期间内是否保持一定的可信度，在仪器设备的检定校准期内对仪器设备的工作性能进行的检查。
2 适用范围
适用于声级计的期间核查。
3引用文件
《JJG188-2002 声级计检定规程》
4 环境条件
仪器应避免放置于高温、潮湿、有污水、灰尘及含盐酸、碱成分高的空气或化学气体的地方，避免阳光直射。
5 核查指标
5.1外观检查
5.2指示声级调整，准确度不超过±0.3dB(A)
6指示声级调整核查步骤
6.1开启声级计电源开关，显示器显示“WELCOME！HS5628A”字样，2秒后进入测试状态，显示A声级，中量程M，快响应F，预热5min，湿度较大时，预热10min。
6.2将声级计的传声器塞入声校准器HS6020（94dB、1000Hz）耦合腔开口，开启校准器电源，声级计显示屏显示读数，调节声级计灵敏度调节电位器，将仪器指示值调到93.8dB。
7 结果
7.1声级计核查周期为一年一次，一般在检定校准后半年左右进行期间核查。
7.2声级计在1000Hz校准检验频率上,指示声级最大允许误差为±0.3dB(A)，若核查未符合要求，应停用并及时通知设备管理员。
编制人：审核人：批准人：。
多功能声级计期间核查规程
多功能声级计期间核查规程1 编制目的为了使AWA5688型多功能声级计保持正常状态，确保检测结果的准确性，在两个检定校准周期之间对其进行核查，特制定本规程。
2 适用范围本规程适合AWA5688型多功能声级计的期间核查，规定了仪器期间核查的项目及要求、核查依据、核查方法、核查周期等。
当仪器设备出现异常或维修、调整后，可通过检定校准或依照本规程的要求进行核查。
3 核查项目外观、校准示值偏差4 核查依据JJG 188-2017《声级计检定规程》《AWA5688型多功能声级计操作规程》5 核查方法5.1外观核查声级计应具有明确的标志，包括名称、型号、序列号、执行标准的编号、准确度等级和制造商等，此外还应有清晰的设备管理卡和设备状态标识卡。
外观不应有机械损伤，无按键操作失灵等现象。
5.2校准示值偏差5.2.1核查对象和使用设备核查对象：AWA5688型多功能声级计核查用设备：AWA6022A型声校准器5.2.2校准示值偏差核查方法用声校准器在稳定环境中对AWA5688多功能声级计进行校准，校准后的读数值与已知校准器的标准值作对比。
具体做法：在稳定环境中对AWA5688型多功能声级计进行校准，得到测量值D1，D2，D3，D4，D5（每次测量时间间隔至少5min），已知检验源的值为D,则要求：|D1-D|＜0.3dB(A)，|D2-D|＜0.3dB(A)，|D3-D|＜0.3dB(A)，|D4-D|＜0.3dB(A)，|D5-D|＜0.3dB(A)。
声校准器声压级分两个档，则每个档均需要进行上述操作。
符合以上条件，则仪器设备工作正常。
6 核查周期AWA5688型多功能声级计核查周期一般为每半年一次，若期间核查与检定校准时间相近，可取消该次期间核查。
7 实施每年年初由质控部编写期间核查计划，技术负责人负责期间核查计划的批准，使用部门和设备管理员负责按照计划执行期间核查工作。
质量监督员监督执行情况。
噪声仪期间核查
出厂编号为的多功能声级计核查结果H=,根据已知校准/实际值XR的核查标准接收准则若H≤,表明该仪器的校准状态得到保持,可以继续正常使用;
核查人：
质量负责人意见：
核查日期：年 月 日
根据“核查标准”计算H,判断噪声仪的校准状态是否得到保持;
设
备
性
能
核ቤተ መጻሕፍቲ ባይዱ
查
及
结
果
标准物质名称
声校准器
标准物质浓度
A
检测方法
仪器法
曲 线
10次测量结果分别是 dBA、94 dBA、 dBA、 dBA、94 dBA、 dBA、94 dBA、94 dBA、 dBA、 dBA;
平均值为：X2=dBA
又因标准声校准器 XR=dBA, 且△=±dBA
仪器设备期间核查记录表
设备名称
多功能声级计
仪器型号
校准有效期
出厂编号
设
备
核
查
方
法
采取“有证标准物质”或已知校准/实际值XR的“核查标准”
判据式为：H=| |
式中：X2—实验室测量结果平均值；
XR—已知校准/实际值；
△—被核查仪器设备最大允许误差;
步骤：用声校准器6221A型杭州爱华有限公司进行声校准检测,其标准值为94dBA,连续测量10次,10秒钟一次;将声校准器连接到多功能声级计上,启动噪声仪和声校准器,测定10次读取测量值并记录;
所以H=| |= ＜
测定值标准偏差S
相对标准偏差
设备性
能指标
采取“有证标准物质”或已知校准/实际值XR的“核查标准”
接收准则：H≤,表明被核查的仪器的校准状态得到保持；
拒绝准则：H＞1,表明被核查的仪器的校准状态没有得到保持,必须查找原因并迅速采取纠正措施或重新送校准;
计量仪器设备期间核查的目的和要求
实验室为完成大量的检验任务,需要配置各种仪器设备,为了保证检测结果的准确性,仪器设备的可信度至关重要, 实验室除了控制采购、验收、检定和校准等环节,保证仪器设备的可靠性之外, 期间核查也是一个重要的方法,同时,它是标准中的一项规定,也是国家实验室认可和计量认证所要求的质量管理的一种方式。
期间核查条件期间核查是《检测和校准实验室能力的通用要求》中提出的一个概念,所谓期间核查是指核查仪器设备的系统漂移,以保持其检定状态的置信度,是为了满足对检定状态的信心。
期间核查的范围:并非所有的仪器设备均需进行期间核查, 期间核查一般需要考虑以下条件:对关键参量的检测质量影响较大的重要仪器设备;使用频次高易老化且使用环境恶劣的检测仪器设备;曾经过载或怀疑有质量问题的仪器设备;分析历年检定证书、校准证书选择示值变动较大的仪器设备;期间核查的方法可以针对实验室的经济、技术条件和核查设备的情况来选择。
常用方法一般包括: 1) 使用标准物质和标准仪器核查; 2) 使用仪器附带的校准设备核查; 3) 同类设备之间的比对。
总之,对量值容易发生变化的计量器具及在使用中发生了过载、冲击或损坏的仪器设备,均应进行期间核查。
如传感器在使用过程中的过载现象,声级计传声器失准,第五轮仪量值易发生变化等。
一般应在两次检定之间进行一至二次期间核查。
对某些量值容易发生变化的仪器设备,在每次使用前应进行期间核查,对期间核查不合格的仪器设备要及时进行检定或校准。
期间核查对检测实验室来说是一项很重要的工作,直接关系到检测结果的准确性, 实验室编制了期间核查规程; 配置了期间核查使用的核查设备,制定了期间核查管理办法和实施办法,以保证实验室的检测质量。
《实验室资质认定评审准则》中5.5.10要求,“当需要利用期间核查以保持设备校准状态的可信度时,应按照规定的程序进行”。
期间核查也叫“中间检查”或“运行核查”。
由于仪器自身的机械、光学和电子等特性,导致不稳定、漂移甚至损坏等情况的发生,或使用频度高，经常带离固定场所，或使用环境恶劣，或因出现过载易造成测量结果可疑，从而影响检验数据的准确性、可靠性和公正性，因此,对仪器在两次检定之间的期间核查非常重要。
(完整版)仪器设备期间核查作业指导书概要
仪器设备期间核查作业指导书1 目的为了本单位主要仪器设备保持正常状态，确保提供给检测结果的质量，对所有主要仪器设备实行运行中检查（期间核查），特制定本作业指导书。
2 范围本作业指导书适合侧滑检验台、车速表检验台、轴（轮）重仪、制动检验台、滤纸式烟度计、废气分析仪、前照灯检测仪、摩托车轮偏检测仪和声级计等主要仪器设备的运行中检查。
规定了每一台仪器核查的技术依据、项目及要求、标准仪器设备、方法、周期。
当仪器设备出现异常现象或修理、调整后，必须依照本作业指导书的要求进行核查。
3 操作规定3.1 侧滑检验台(1) 技术依据：国家计量检定规程JJG908-1996滑板式汽车侧滑检验台检定规程。
(2) 核查项目及要求：示值误差不超过±0.2m/km。
(3) 核查用仪器设备：百分表0～10mm，2级(4)核查方法：安装好百分表和挡板，用微动工具缓缓推动滑板，当侧滑台示值为3m/km、5m/km、7m/km时，分别读取百分表示值。
向左、向右各重复3次，按下式计算示值误差：△i=x i－S i/L式中：△i——第i测量点的示值误差（m/km）；x i——第i测量点的侧滑台示值（m/km）；S i——第i测量点百分表3次示值的平均值（mm）；L——滑板沿机动车辆行进方向的纵向长度（m）。
以上各测量点示值误差不超过±0.2m/km。
(5)核查周期侧滑台的核查周期一般为3个月。
3.2车速表检验台(1) 技术依据：国家计量检定规程JJG909-1996滚筒式车速表检验台检定规程。
(2) 核查项目及要求：车速台示值误差不超过±3%。
(3) 核查用仪器设备：测（转）速仪60km/h以上±0.6%（2000r/min以上）。
（电子计数）(4) 核查方法：将汽车驱动轮安置在车速台滚筒上，并做好安全防护工作。
由汽车驱动车速台滚筒稳步加速旋转，在车速台示值分别约为40km/h时用测（转）速仪测量实际速度（转速）。
06 AWA6228多功能声级计期间核查
AWA6228多功能声级计期间核查指导书杭州市环境检测科技有限公司富阳分公司编制人：审核人：批准人：批准日期：版号：第1版实施日期：2014年01月01日AWA6228多功能声级计期间核查作业指导书1.目的：每次仪器操作前后，为检验和保持声级计的指示声级准确性,对多功能声级计进行声校准，保证数据测量的准确性.2.核查项目：外观、校准示值偏差3.引用文件：HZHJ（FY）/ZY－CZ－(12)－2014《AWA6228多功能声级计操作规程》、JJG 188-2002《声级计检定规程》。
4.核查方法：4.1外观检查：声级计应具有明确的标志，包括名称、型号、序列号、返止标志、执行标准的编号、准确度等级和制造商等。
外观不应有机械损伤、操作失灵等现象，使用电池供电，电压应在规定的范围内。
4.2 指示声级校准：4.2.1 采用AWA6221（A）进行声校准4.2.1.1 第一次声校准时，根据AWA6221（B）型声级校准器的检定证书设定“校准器声压级”。
4.2.1.2 当检定出的声压级不是校准器声压级时，应按实际检定结果进行设定。
先将光标移到“修改”按钮上，按下“确定”键，再移动光标到“4.”上，用“△”、“▽”键调节数值。
再将光标移到“修改”按钮上，按下“确定”键。
以上步骤只有在显示出的校准器声压级与使用声级校准器声压级不一样时才进行。
4.2.1.3 将AWA6221型声级校准器套到传声器上，打开电源，稳定几秒后，将仪器的光标移到“校准”按钮上，按下“确定”键，开始自动校准。
4.2.1.4 在“LC”后显示声压级，约等于校准器声压级减去自由场修正量。
在“Lpx”后显示灵敏度级。
在显示器的左上角显示一个数值，从0跳到9后停下来。
将光标移到“应用”按钮上，按下分析仪面板上的“确定”键，以保存新的传声器灵敏度。
4.2.1.5 如果新校准出的灵敏度级与上一次保存的灵敏度级相差3dB以上时，仪器会提示“两次灵敏度级相差超过3dB,不能保存。
声级计期间核查方案
AWA5636-O声级计期间核查方案（试行）
AWA5636-O声级计期间核查
1.目的
对AWA5636-O声级计运行情况进行检查，保证仪器正常使用,确保检验数据准确可靠。
2.范围
适用AWA5636-O声级计在校准或维修之后的运行检查。
3.依据
3.1AWA5636-O声级计使用说明书。
4.条件
4.1 环境条件
4.1.1气温：0℃~+40℃
4.1.2相对湿度：25%~90%
4.1.3气压：65kpa~108kpa
4.2 电源要求
4.2.1 供电电源：4个（7井）碱性电池
4.2.2外接电源：4.5V~
5.5V
4.3 仪器与试剂
4.3.1 声级校准器
5. AWA5636-O声级计需检查的各性能及指标
5 .1利用声级校准器进行校准，直到指示93.8dB（参照说明书）。
6.相关记录
6.1 仪器设备期间核查记录表
XMZXD-JL-135 仪器设备期间核查记录。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多功能声级计期间核查
1.目的：
每次仪器操作前后，为检验和保持声级计的指示声级准确性,对多功能声级计进行声校准，保证数据测量的准确性.
2.范围
适用于本中心各型号多功能声级计的期间核查
2.核查项目：
外观、校准示值偏差
3.核查依据：
3.1 《多功能声级计操作规程》、
3.2 JJG 188-2002《声级计检定规程》。
4.核查方法：
4.1外观检查：声级计应具有明确的标志，包括名称、型号、序列号、返止标志、执行标准的编号、准确度等级和制造商等。
外观不应有机械损伤、操作失灵等现象，使用电池供电，电压应在规定的范围内。
4.2 指示声级校准：
4.2.1 采用AWA5680（A）进行声校准
4.2.1.1 第一次声校准时，根据AWA6221B型声级校准器的检定证书设定“校准器声压级”。
4.2.1.2 当检定出的声压级不是校准器声压级时，应按实际检定结果进行设定。
先将光标移到“修改”按钮上，按下“确定”键，再移动光标到“4.”上，用“△”、“▽”键调节数值。
再将光标移到“修改”按钮上，按下“确定”键。
以上步骤只有在显示出的校准器声压级与使用声级校准器声压级不一样时才进行。
4.2.1.3 将AWA5680型声级校准器套到传声器上，打开电源，稳定几秒后，将仪器的光标移到“校准”按钮上，按下“确定”键，开始自动校准。
4.2.1.4 在“LC”后显示声压级，约等于校准器声压级减去自由场修正量。
在“Lpx”后显示灵敏度级。
在显示器的左上角显示一个数值，从0跳到9后停下来。
将光标移到“应用”按钮上，按下分析仪面板上的“确定”键，以保存新的传声器灵敏度。
4.2.1.5 如果新校准出的灵敏度级与上一次保存的灵敏度级相差3dB以上时，仪器会提示“两次灵敏度级相差超过3dB,不能保存。
再次确认校准无误。
”此时应检查传声器是否损坏。
4.2.2 直接输入灵敏度级如果没有校准器，可直接输入传声器的灵敏度级。
将光标移到“修改”按钮上，按下“确定”键，再将光标移到“3.”上，用“△”、“▽”键调节数值到所需值，将光标移到“应用”按钮上，按下“确定”键，以保存新的传声器灵敏度级。
5.评定标准
前、后校准示值偏差不得大于0.5db，否则测量结果无效。
6.核查周期
每次测量前、后必须在测量现场进行声学校准。
8 记录表格
《仪器设备期间核查记录》。
