关于塔吊的基础知识
塔式起重机基础知识
塔式起重机基础知识一、塔式起重机的型号、用途和分类塔式起重机是工业与民用建筑、桥梁工程和其他建设工程的重要施工机械之一。
用于起吊和运送各种预制构件、建筑材料和设备安装等工作。
它的起升高度和有效工作范围大，操作简便，工作效率高。
塔式起重机的类型很多，其共同特点是有一个垂直的塔身，在其上部装有起重臂，工作幅度可以变化，有较大的起吊高度和工作空间。
通常按下列方式分类：（1）按安装方式分为快速安装式和非快速安装式两种。
快速安装式是指可以整体拖运自行架设，起重力矩和起升高度都不大的塔机；非快速安装式是指不能整体拖运和不能自行架设，需要借助其他起重机械完成拆装的塔机，但这类塔机的起升高度、臂架长度和起重力矩均比快速架设式塔机大得多。
（2）按行走机构可分为固定式、移动式和自升式三种。
固定式是将起重机固定在地面或建筑物上，移动式有轨道式、轮胎式和履带式三种。
自升式有内爬式和外附式两种。
（3）按变幅方式分为起重臂的仰角变幅和水平臂的小车变幅。
（4）按回转机构的位置分为上回转和下回转两种。
目前应用最广泛的是上回转自升式塔机。
由于在建筑施工中连续浇注混凝土的需要，出现了配备布料装置的塔式起重机，一机多用，提高工效，降低作业成本。
塔式起重机的型号由类组、型式、特性、主参数及改型代号组成，如图6-18所示。
QTK25A为第一次改型250kN·m快装下回转塔式起重机；QTZ800为起重力矩8000kN·m上回转自升塔式起重机。
图6-18 塔式起重机的型号识别二、下回转塔式起重机下回转塔式起重机的吊臂铰接在塔身顶部，塔身、平衡重和所有工作机构均装在下部转台上，并与转台一起回转。
它重心低、稳定性好、塔身受力较好，能做到自行架设，整体拖运，起升高度小。
下面以QTA60型塔机为例说明其构造及工作原理。
QT60型塔式起重机是下回转轨道式塔机，额定起重力矩为600kN·m，最大起重量60kN，最大起升高度39～50m，工作幅度10～20m，适合10层楼以下高度建筑施工和设备安装工程。
塔吊操作人员安全教育培训（三篇）
塔吊操作人员安全教育培训第一章塔吊基础知识1.1 塔吊的定义塔吊是一种用于起重和运输重物的工程机械设备，主要包括塔身、吊臂、平衡臂、起升机构等组成。
1.2 塔吊的分类根据塔吊的安装方式和用途不同，可以将其分为平臂塔吊、活臂塔吊、悬臂塔吊等几种类型。
1.3 塔吊的工作原理塔吊通过起升机构将吊钩抬升至一定高度，通过回转机构和变幅机构来实现吊钩的水平移动以及升高。
第二章塔吊的安全操作规程2.1 塔吊的安装要求（1）塔吊的安装必须由专业人员进行，按照相关标准和规范进行。
（2）塔吊的安装地基必须坚实稳定，地面要求平整。
（3）安装过程中必须进行稳定性计算，并采取必要的加固措施。
2.2 塔吊的日常检查（1）塔吊每天上岗前必须进行检查，包括起升机构、回转机构、变幅机构、电气设备等。
（2）检查过程中要注意发现并排除异常情况，如噪音、震动、漏油等。
2.3 塔吊的安全操作（1）操作前必须熟悉塔吊的工作原理和操作程序，并按照相关规定进行操作。
（2）操作时要保持清醒，不得饮酒或服用药物。
（3）在起重过程中，要注意吊钩的稳定，不得超载或超限作业。
（4）不得在塔吊下方活动，以免发生坠物伤人的事故。
第三章塔吊的安全防护措施3.1 人员防护（1）操作人员必须佩戴符合国家标准的安全帽，并系好下巴带。
（2）操作人员不得穿戴宽松的衣物，以免被机械部件缠绕。
（3）操作人员不得穿戴项链、手表等饰物，以防被夹到。
3.2 环境防护（1）周围区域要设置围栏，禁止无关人员靠近。
（2）施工现场要保持整洁，防止杂物堆积影响安全。
（3）施工现场要设置标志牌，明确安全警示和禁止通行区域。
3.3 设备防护（1）塔吊的关键部位要设立防护围栏，并设置标识，不得随意触碰。
（2）安装塔吊的地基要设立防碰撞物体，避免塔吊意外碰撞。
第四章塔吊事故应急处置4.1 身体受伤的急救措施（1）对于皮肉轻伤，应立即用干净纱布进行包扎。
（2）对于出血较多或严重的伤口，应紧急送往医院救治。

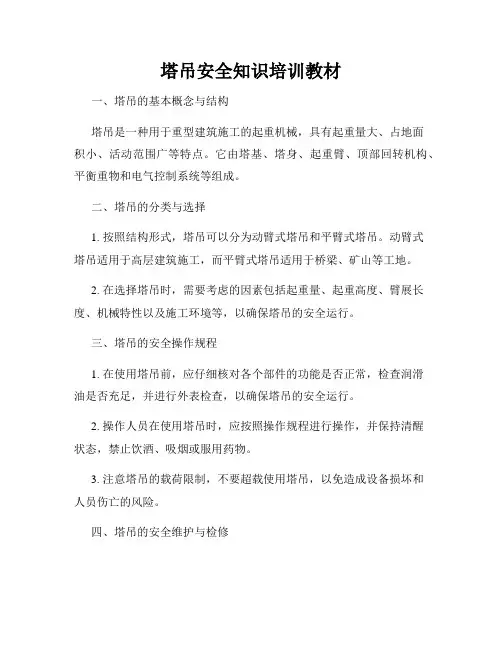

塔吊安全知识培训教材
塔吊安全知识培训教材一、塔吊的基本概念与结构塔吊是一种用于重型建筑施工的起重机械，具有起重量大、占地面积小、活动范围广等特点。
它由塔基、塔身、起重臂、顶部回转机构、平衡重物和电气控制系统等组成。
二、塔吊的分类与选择1. 按照结构形式，塔吊可以分为动臂式塔吊和平臂式塔吊。
动臂式塔吊适用于高层建筑施工，而平臂式塔吊适用于桥梁、矿山等工地。
2. 在选择塔吊时，需要考虑的因素包括起重量、起重高度、臂展长度、机械特性以及施工环境等，以确保塔吊的安全运行。
三、塔吊的安全操作规程1. 在使用塔吊前，应仔细核对各个部件的功能是否正常，检查润滑油是否充足，并进行外表检查，以确保塔吊的安全运行。
2. 操作人员在使用塔吊时，应按照操作规程进行操作，并保持清醒状态，禁止饮酒、吸烟或服用药物。
3. 注意塔吊的载荷限制，不要超载使用塔吊，以免造成设备损坏和人员伤亡的风险。
四、塔吊的安全维护与检修1. 定期检查塔吊的各个部件，包括紧固螺栓、电气连接、润滑油、制动器等，发现问题及时修复或更换。
2. 在对塔吊进行维护和检修时，必须断开电源并采取必要的安全措施，避免发生意外事故。
五、塔吊作业的安全要点1. 在塔吊作业过程中，应设立安全警戒区，并确保周围人员和车辆的安全。
2. 操作塔吊时，必须保持平稳，防止急转弯、急加速和急刹车等操作，以免发生翻车或滑动的危险。
3. 当塔吊遇到恶劣的天气条件时，如大风、雷电等，应及时停止作业并采取护设措施，以确保塔吊的安全性。
六、塔吊事故案例分析与预防措施1. 事故案例：某地塔吊倾覆事故，导致多人伤亡。
2. 预防措施：加强塔吊操作人员的培训，提高其操作技能和安全意识；加强监督和检查，确保塔吊的使用符合安全规定。
七、塔吊安全管理制度1. 制定塔吊使用管理规定，明确责任和义务。
2. 设立塔吊事故应急预案，确保在发生事故时能够迅速而有效地处置。
3. 建立塔吊安全隐患排查制度，定期检查和整改安全隐患。
八、结语通过对塔吊的基本概念、分类与选择、安全操作规程、安全维护与检修、作业安全要点、事故案例分析与预防措施以及安全管理制度的介绍，我们可以更好地理解塔吊的安全知识，增强对塔吊操作安全的重视，为保障塔吊施工的安全提供有效的指导和参考。
塔吊相关知识要点
塔吊的安全操作
2
操作前的检查
01
检查塔吊的各部件是否完好， 有无损坏或松动
03
检查塔吊的液压系统是否正常， 有无漏油现象
05
检查塔吊的限位装置是否正常， 有无失效或失灵现象
02
检查塔吊的钢丝绳是否磨损严 重，是否需要更换
04
检查塔吊的电气系统是否正常， 有无短路或断路现象
06
检查塔吊的操作人员是否具备操 作资格，是否熟悉操作规程
B
定期对塔吊进行清洁， 保持其清洁和干燥
C
定期对塔吊的润滑部位进 行润滑，确保其正常运转
D
定期对塔吊的电气系统进 行检查，确保其安全可靠
塔吊的应用领域
3
建筑行业
建筑工地：用于高 层建筑、桥梁、隧 道等工程的施工
城市改造：用于旧 城改造、拆迁等工 程
基础设施建设：用 于公路、铁路、机 场等基础设施建设
率
2
船舶维修：塔吊用 于船舶维修时的起 吊作业，方便维修
人员进行作业
3
港口建设：塔吊用 于港口基础设施建 设，如码头、仓库
等
4
救援作业：塔吊用 于港口码头的救援 作业，如船舶搁浅、
人员落水等
塔吊的发展趋势
4
智能化发展
01
远程监控：通 过物联网技术 实现远程监控
和管理
03
故障诊断：通过 数据分析和机器 学习实现故障诊
断和预测
02
自动控制：利 用智能算法实 现自动控制和
调整
04
节能环保：采 用节能技术和 环保材料，降 低能耗和污染
节能环保
节能技术：采用节能电机、变频 器等设备，降低能耗
环保材料：使用环保材料制造塔 吊，减少对环境的影响

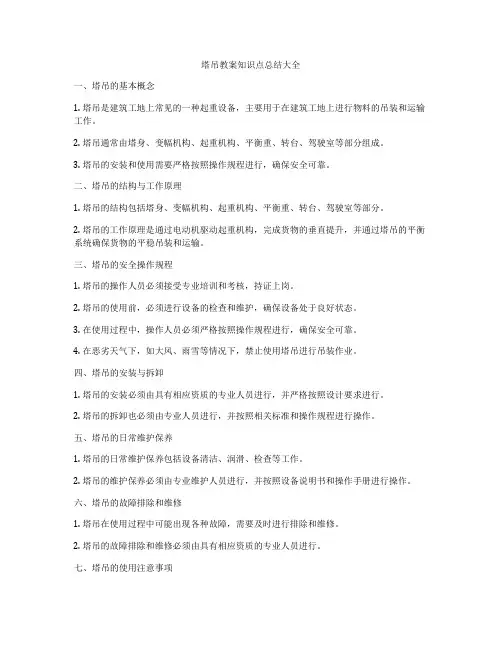

塔吊教案知识点总结大全
塔吊教案知识点总结大全一、塔吊的基本概念1. 塔吊是建筑工地上常见的一种起重设备，主要用于在建筑工地上进行物料的吊装和运输工作。
2. 塔吊通常由塔身、变幅机构、起重机构、平衡重、转台、驾驶室等部分组成。
3. 塔吊的安装和使用需要严格按照操作规程进行，确保安全可靠。
二、塔吊的结构与工作原理1. 塔吊的结构包括塔身、变幅机构、起重机构、平衡重、转台、驾驶室等部分。
2. 塔吊的工作原理是通过电动机驱动起重机构，完成货物的垂直提升，并通过塔吊的平衡系统确保货物的平稳吊装和运输。
三、塔吊的安全操作规程1. 塔吊的操作人员必须接受专业培训和考核，持证上岗。
2. 塔吊的使用前，必须进行设备的检查和维护，确保设备处于良好状态。
3. 在使用过程中，操作人员必须严格按照操作规程进行，确保安全可靠。
4. 在恶劣天气下，如大风、雨雪等情况下，禁止使用塔吊进行吊装作业。
四、塔吊的安装与拆卸1. 塔吊的安装必须由具有相应资质的专业人员进行，并严格按照设计要求进行。
2. 塔吊的拆卸也必须由专业人员进行，并按照相关标准和操作规程进行操作。
五、塔吊的日常维护保养1. 塔吊的日常维护保养包括设备清洁、润滑、检查等工作。
2. 塔吊的维护保养必须由专业维护人员进行，并按照设备说明书和操作手册进行操作。
六、塔吊的故障排除和维修1. 塔吊在使用过程中可能出现各种故障，需要及时进行排除和维修。
2. 塔吊的故障排除和维修必须由具有相应资质的专业人员进行。
七、塔吊的使用注意事项1. 在使用塔吊进行吊装作业时，必须严格按照操作规程进行，确保安全可靠。
2. 在使用过程中，必须注意货物的重量和配重的搭配，确保吊装平稳。
3. 操作人员必须在驾驶室内集中精力，严禁在操作时分神或使用手机等行为。
八、塔吊的管理与监管1. 塔吊的管理和监管包括设备的定期检查，使用记录的登记，安全事故的统计分析等工作。
2. 塔吊的管理和监管必须由专业的安全管理人员进行，确保设备的安全可靠使用。

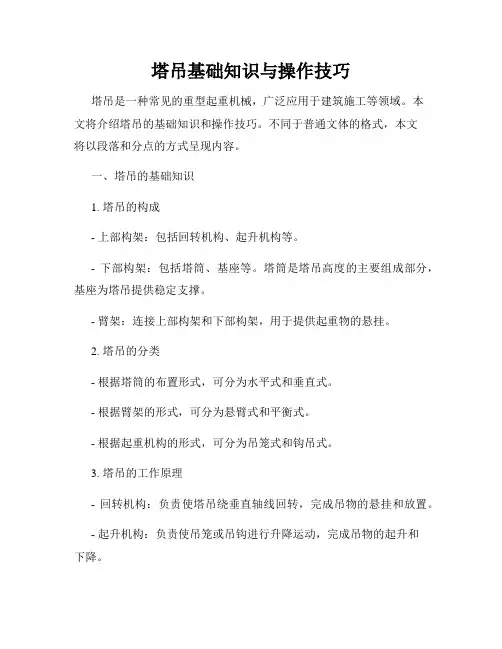

塔吊基础知识与操作技巧
塔吊基础知识与操作技巧塔吊是一种常见的重型起重机械，广泛应用于建筑施工等领域。
本文将介绍塔吊的基础知识和操作技巧。
不同于普通文体的格式，本文将以段落和分点的方式呈现内容。
一、塔吊的基础知识1. 塔吊的构成- 上部构架：包括回转机构、起升机构等。
- 下部构架：包括塔筒、基座等。
塔筒是塔吊高度的主要组成部分，基座为塔吊提供稳定支撑。
- 臂架：连接上部构架和下部构架，用于提供起重物的悬挂。
2. 塔吊的分类- 根据塔筒的布置形式，可分为水平式和垂直式。
- 根据臂架的形式，可分为悬臂式和平衡式。
- 根据起重机构的形式，可分为吊笼式和钩吊式。
3. 塔吊的工作原理- 回转机构：负责使塔吊绕垂直轴线回转，完成吊物的悬挂和放置。
- 起升机构：负责使吊笼或吊钩进行升降运动，完成吊物的起升和下降。
二、塔吊的操作技巧1. 操作前的准备工作- 确认塔吊的基座和塔筒安装牢固，检查各部位是否存在异常。
- 检查起升机构和回转机构的工作状态，确保正常运转。
- 检查塔吊周围的安全区域，清除障碍物，确保工作区域安全。
2. 安全操作注意事项- 空载试运行：操作员在吊笼或吊钩无负载的情况下进行试运行，确保塔吊各项功能正常。
- 注意风力：当风力大于塔吊的额定风力时，不得进行起重工作，以免发生倾覆等意外情况。
- 通讯协调：在作业过程中，操作员应与信号员保持良好的通讯协调，确保起重物的安全移动。
- 遵守规章制度：操作员应遵守塔吊使用的相关规章制度，如工作时间、安全操作规程等。
3. 起重物的悬挂和放置- 悬挂时，应保持起重物平稳，吊索应牢固连接于吊钩。
- 放置时，操作员应根据工地的具体情况，选择合适的放置位置，并将起重物缓慢放置，以保证安全。
4. 塔吊的维护保养- 定期检查：定期对塔吊进行检查，确保零部件的完好性和工作状态。
- 润滑保养：定期给塔吊润滑油进行更换和加注，保持各个运动部位的润滑。
- 清洁保养：保持塔吊外表的清洁，防止腐蚀和杂物的侵入。
塔吊相关知识要点
塔吊相关知识要点塔吊是建筑施工中常见的大型机械设备，其主要作用是在施工现场进行重物起重、运输和安装等工作。
由于塔吊经常操作在高空，一旦出现操作不当或者设备故障等情况，就可能会造成人身伤亡和财产损失。
因此，了解塔吊的相关知识要点至关重要。
以下是关于塔吊的一些基本知识：一、塔吊类型1.自升式塔吊：主要用于较小工地的搭建，是一种移动性较强的塔吊。
2. 倒置式塔吊：它的结构比较独特，具有非常好的支撑能力，可适应多种高度工程作业。
3. 铰接式塔吊：适用于城市高层建筑、钢结构制造、长跨度桥梁和特殊形状建筑等建筑施工。
4. 固定式塔吊：它是一种塔身立柱和基础固定在地面上，适用于比较稳固的建筑工地。
二、塔吊构成1.塔架：通常由数根钢管段组成，安装在工地上。
2.臂长：从塔架上悬挂的可以伸缩的臂，主要用于起重和运输。
3.平衡重：用于增加塔吊的稳定性。
4.配重：根据工程所需的吊重量，塔吊需要不同量的配重来保证吊工的安全稳定进行。
5.立柱：通常由钢管或混凝土构成，用来支撑塔架。
6.驾驶室：塔吊的控制中心，驾驶员可以通过控制台操纵控制器控制和调节吊臂。
三、塔吊的使用与操作1. 操作人员必须取得国家相关职业资格。
2. 塔吊的操作人员在工作中必须遵守国家的安全操作规定。
3. 塔吊的设备必须按照规定进行定期检查和维护，以确保设备的正常运行。
4. 塔吊操作时必须注意信号灯的指示，在导致事故的情况下不得使用指示外的操作指令。
5. 风速超过限制值后，必须停止吊运作业，保护塔吊及施工人员的安全。
6. 塔吊离开现场前必须拆除，并在遵守国家相关规定的情况下转移到下一个建筑工地。
四、塔吊安全1.建筑现场必须设置专业人员负责塔吊设备的监督和维护。
2. 彻底洗涤并检查操作台，吊臂和电器设备。
除去脏污和堆积的雾霾。
3.在设备操作之前，检查设备是否正常，确认没有故障。
4. 确认塔吊周围区域内的行人和车辆已安全隔离或转移。
5. 塔吊的内部设备应定期检查，以确保设备的正常运行。
一级建造师塔吊知识点总结
一级建造师塔吊知识点总结一级建造师是指在国家建筑工程施工企业中从事建筑工程施工管理工作，具有一定的工程实践、技术水平和管理能力，从事工程管理、设计管理、工程造价和工程监理等相关工作的专业技术人员。
塔吊是建筑工地上必不可少的重要工程机械，用于在高层建筑工地上起重和搬运材料。
一级建造师对于塔吊的使用和管理具有重要意义，因此掌握塔吊相关知识是一级建造师必备的能力之一。
下面将对一级建造师塔吊知识点进行总结。
一、塔吊的分类与基本原理1. 塔吊的分类塔吊按照结构形式和起重量的大小可分为多种类型，常见的有平臂式塔吊、自升式塔吊、悬臂式塔吊、上旋臂式塔吊等。
平臂式塔吊适用于起重量小、起升高度低的工地，自升式塔吊适用于起重量大、起升高度高的工地，悬臂式和上旋臂式塔吊适用于起重范围大、工地狭小的场合。
2. 塔吊的基本原理塔吊是一种以电动机为动力，通过齿轮、轮毂和滚轮等机械结构实现起重和移动功能的建筑机械设备。
其起重机构由变幅机构和起升机构组成，变幅机构用于控制起重物的水平移动，起升机构用于控制起重物的垂直移动。
塔吊的支撑结构通常由塔体、悬臂和配重组成，塔体用于支撑起重机构，悬臂用于连接起重机构和起重物，配重用于平衡起重机构的重量。
二、塔吊的安全管理1. 塔吊的安全操作规程在使用塔吊时，操作人员必须严格遵守安全操作规程，包括事先检查设备状态、按照操作规程操作设备、及时报告设备异常、维护保养设备等内容。
操作人员必须具备塔吊操作证，并经过专业培训、考核合格后方可操作设备。
2. 塔吊的定期检测维护为确保塔吊的安全性能，必须进行定期检测和维护。
定期检测包括外部外观检查、起重钢丝绳、润滑部件、制动器等部件的检查，确保设备处于良好的工作状态。
定期维护包括清洁设备、润滑设备、更换耗损零部件等，以保障设备的正常运行。
三、塔吊的技术参数与操作技巧1. 塔吊的技术参数在使用塔吊时，必须了解塔吊的技术参数，包括额定起重量、最大起重力矩、最大起升高度、最大平放距离、变幅范围等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
塔吊是建筑工地上最常用的一种起重设备，以一节一节的接长（高），好像一个铁塔的形式，还叫塔式起重机，用来吊施工用得钢筋、木楞、脚手管等施工原材料的设备。
是建筑施工一种必不可少的设备。
塔吊（tower crane）尖的功能是承受臂架拉绳及平衡臂拉绳传来的上部荷载，并通过回转塔架、转台、承座等的结构部件式直接通过转台传递给塔身结构。
自升塔顶有截锥柱式、前倾或后倾截锥柱式、人字架式及斜撑架式。
凡是上回转塔机均需设平衡重，其功能是支承平衡重，用以构成设计上所要求的作用方面与起重力矩方向相反的平衡力矩。
除平衡重外，还常在其尾部装设起升机构。
起升机构之所以同平衡重一起安放在平衡臂尾端，一则可发挥部分配重作用，二则增大绳卷筒与塔尖导轮间的距离，以利钢丝绳的排绕并避免发生乱绳现象。
平衡重的用量与平衡臂的长度成反比关系，而平衡臂长度与起重臂长度之间又存在一定比例关系。
平衡重量相当可观，轻型塔机一般至少要3～4t，重型的要近30t。
塔吊分类
按变幅方式可分为：1.俯仰变幅式；2.小车变幅式。
按操作方式可分为：1.可自升式；2.不可自升式。
按转体方式可分为：1.动臂式；2.下部旋转式。
按固定方式可分为：1.轨道式；2.水母架式。
按塔尖结构可分为：1.平头式；2.尖头式。
按作业方式可分为：1.机械自动；2.人为控制。
一、按有无行走机构
移动式塔式塔吊根据行走装置的不同又可分为轨道式、轮胎式、汽车式、履带式四种。
轨道式塔式塔吊塔身固定于行走底架上，可在专设的轨道上运行，稳定性好，能带负荷行走，工作效率高，因而广泛应用于建筑安装工程。
轮胎式、汽车式和履带式塔式塔吊无轨道装置，移动方便，但不能带负荷行走、稳定性较差，目前已很少生产。
固定式塔式塔吊根据装设位置的不同，又分为附着自升式和内爬式两种，附着自升塔式塔吊能随建筑物升高而升高，适用于高层建筑，建筑结构仅承受由塔吊传来的水平载荷，附着方便，但占用结构用钢多；内爬式塔吊在建筑物内部（电梯井、楼梯间），借助一套托架和提升系统进行爬升，顶升较繁琐，但占用结构用钢少，不需要装设基础，全部自重及载荷均由建筑物承受.
二、起重臂的构造特点
可分为俯仰变幅起重臂（动臂）和小车变幅起重臂（平臂）塔式塔吊。
俯仰变幅起重臂塔式塔吊是靠起重臂升降未实现变幅的，其优点是：能充分发挥起重臂的有效高度，机构简单，缺点是最小幅度被限制在最大幅度的30%左右，不能完全靠近塔身，变幅时负荷随起重臂一起升降，不能带负荷变幅。
小车变幅起重臂塔式塔吊是靠水平起重臂轨道上安装的小车行走实现变幅的，其优点是：变幅范围大，载重小车可驶近塔身，能带负荷变幅，缺点是：起重臂受力情况复杂，对结构要求高，且起重臂和小车必须处于建筑物上部，塔尖安装高度比建筑物屋面要高出15-20米。
三、塔身结构回转方式
可分为下回转（塔身回转）和上回转（塔身不回转）塔式塔吊。
下回转塔式塔吊将回转支承、平衡重主要机构等均设置在下端，其优点是：塔式所受弯矩较少，重心低，稳定性好，安装维修方便，缺点是对回转支承要求较高，安装高度受到限制。
上回转塔式塔吊将回转支承，平衡重，主要机构均设置在上端，其优点是由于塔身不回转，可简化塔身下部结构、顶升加节方便。
缺点是：当建筑物超过塔身高度时，由于平衡臂的影响，限制塔吊的回转，同时重心较高，风压增大，压重增加，使整机总重量增加。
四、塔吊安装方式不同
可分为能进行折叠运输，自行整体架设的快速安装塔式塔吊和需借助辅机进行组拼和拆装的塔式塔吊。
能自行架设的快装式塔机都属于中小型下回转塔机，主要用于工期短，要求频繁移动的低层建筑上，主要优点是能提高工作效率，节省安装成本，省时省工省料，缺点是结构复杂，维修量大。
需经辅机拆装的塔式塔吊，主要用于中高层建筑及工作幅度大，起重量大的场所，是目前建筑工地上的主要机种。
五、按有无塔尖的结构
可分为平头塔式塔吊和尖头塔式塔吊。
平头塔式塔吊是最近几年发展起来的一种新型塔式塔吊，其特点是在原自升式塔机的结构上取消了塔尖及其前后拉杆部分，增强了大臂和平衡臂的结构强度，大臂和平衡臂直接相连，其优点是：1、整机体积小，安装便捷安全，降低运输和仓储成本；2、起重臂耐受性能好，受力均匀一致，对结构及连接部分损坏小；3、部件设计可标准化、模块化、互换性强，减少设备闲置，提高投资效益，其缺点是在同类型塔机中平头塔机价格稍高。
