NS3安装与脚本说明文档
NS-3说明文档第一章主要内容：一、配置二、下载ns-3三、建立ns-3项目四、测试ns-3五、运行一个脚本一、配置本次的使用环境是linux/Ubuntu。
在安装ns-3之前，需要输入以下命令，进行事先的配置。
1、如果对C++组件的需求比较少，输入以下命令：sudo apt-get install gcc g++ python如果对python组件的需求比较少，输入以下命令：sudo apt-get install gcc g++ python python-dev以上命令二者选一。
之后的命令依次输入。
2、sudo apt-get install mercurial3、sudo apt-get install bzr4、sudo apt-get install gdb valgrind5、sudo apt-get install gsl-bin libgsl0-dev libgsl0ldbl6、sudo apt-get install flex bison libfl-dev7、sudo apt-get install g++-3.4 gcc-3.48、sudo apt-get install tcpdump9、sudo apt-get install sqlite sqlite3 libsqlite3-dev10、sudo apt-get install libxml2 libxml2-dev11、sudo apt-get install libgtk2.0-0 libgtk2.0-dev12、sudo apt-get install vtun lxc13、sudo apt-get install uncrustify14、sudo apt-get install doxygen graphviz imagemagick15、sudo apt-get install texlive texlive-extra-utils texlive-latex-extra16、sudo apt-get install python-sphinx dia17、sudo apt-get install python-pygraphviz python-kiwi python-pygoocanvas libgoocanvas-dev18、sudo apt-get install libboost-signals-dev libboost-filesystem-dev19、sudo apt-get install openmpi*二、下载ns-3最简单的下载方法是,在linux下输入以下命令：cdmkdir tarballscd tarballswget /releases/ns-allinone-3.13.tar.bz2tar xjf ns-allinone-3.13.tar.bz2如果进入虚拟机中ns-allinone-3.13文件夹中，可以看到以下文件：build.py ns-3.13/ pybindgen-0.15.0.795/ util.pyconstants.py nsc-0.5.2/ README那么ns-3已经下载成功，并解压完毕。
三、建立ns-3项目最简单的建立方法是使用build.py文件。
从根目录进入到包含有build.py文件的路径下。
输入以下命令：./build.py --enable-examples --enable-tests会经过一段时间，出现一大段安装代码，但最后会显示‘build’finished successfully(2m30.586s)。
于是就建立成功了。
四、测试ns-3从根目录下进入到ns-3.13下，运行./test.py文件。
使用如下命令：./test.py –c core这个命令通常被用来快速地验证ns-3是否被正确地安装。
如果出现以下报告，说明安装成功：92 of 92 tests passed(92 passed, 0 failed, 0 failed, 0 crashed, 0 valgrind errors)五、运行一个脚本从根目录进入到ns-3.13目录下，运行以下命令：./waf --run hello-simulator输出结果为Hello Simulator。
第二章主要内容：一、核心的概念二、点对点通信代码三、实际运行一、核心的概念1、Node 节点在ns-3中，用一个抽象的节点node来表示基本的计算设备。
在C++中，用一个类Node来定义节点的概念。
在仿真中，我们可以在节点上添加功能，例如应用、协议栈、具有驱动的外围设备等等。
2、Application应用在ns-3中，用一个抽象的概念application来仿真实际的用户进程产生的活动。
在C++中，用一个类Application来定义这个概念。
3、Channel信道在ns-3中，用一个抽象的概念channel来表示基本的通信子网，用来连接节点node。
在C++中，用一个类Channel来定义这个概念。
4、Net Device网络设备在ns-3中，net device这个抽象概念包括了硬件和它们相应的驱动程序。
在仿真中，net device 被“安装”于节点node中，通过信道channel与其它的节点node进行通信。
在C++中，用一个类NetDevice来定义这个概念。
5、Topology Helper构建一个通信网络，需要用大量的操作来完成将Net Devices连接到Nodes上，将Net Devices 与Channels连接起来，并分配IP地址等工作。
在ns-3中，可以通过Topology Helper将这些操作结合到一个统一的模块中，方便操作。
二、点对点通信代码（目的：熟悉操作流程）根据前面的安装步骤，可以在目录tarballs/ns-allinone-3.13/ns-3.13/examples/tutorial找到文件。
运行这个脚本可以仿真一个简单的点到点链路。
除去开始的声明，该程序由以下几个部分组成：1、Modules Include#include "ns3/core-module.h"#include "ns3/network-module.h"#include "ns3/internet-module.h"#include "ns3/point-to-point-module.h"#include "ns3/applications-module.h"上面每一个include files在tarballs/ns-allinone-3.13/ns-3.13/build/ns-3.13下。
对头文件不做过多的介绍。
2、NS-3 namespaceusing namespace ns3;在C++的命名空间里，ns-3的项目使用名称ns3。
在这个组中的声明在全域命名空间（global namespace）的范围之外，这样的目的是使得ns3的代码可以方便的与其它代码结合起来。
3、LoggingNS_LOG_COMPONENT_DEFINE ("FirstScriptExample");声明一个记录组件，可以调用它的名字“FirstScriptExample”来决定是否记录控制信息。
4、Main Functionintmain (int argc, char *argv[]){与C++一样，定义一个主函数。
Ns-3的脚本实际上就是一个C++ 程序。
LogComponentEnable ("UdpEchoClientApplication", LOG_LEVEL_INFO); LogComponentEnable ("UdpEchoServerApplication", LOG_LEVEL_INFO);上面两行代码的目的是，建立两个记录组件分别安装在EchoClient和EchoServer应用中。
记录组件分为不同的等级，对应于记录信息的详尽程度。
这一点，在后文会提到。
在这里，记录的等级是INFO。
5、Topology HelpersNodeContainerNodeContainer nodes;nodes.Create (2);创建两个节点。
PointToPointHelperPointToPointHelper pointToPoint;pointToPoint.SetDeviceAttribute ("DataRate", StringValue ("5Mbps"));pointToPoint.SetChannelAttribute ("Delay", StringValue ("2ms"));在实际中，外围的物理设备与信道有一种紧密相连的关系，例如无线网卡和无线信道。
所以，在ns-3中，使用可以利用同一个Topology Helper同时定义这两个对象，并将它们连接起来。
以上代码，将PointToPointNetDevice的属性DateRate设置为5Mbps，将PointToPointChannel 的属性Delay设置为2ms。
值得注意的是，在此时并没有真正地创建这两个对象，在这里实际上是事先的定义。
NetDeviceContainerNetDeviceContainer devices;devices = pointToPoint.Install (nodes);在上文中，我们已经定义了两个节点，并使用PointToPointHelper在两个节点之间定义了PointToPointNetDevice和PointToPointChannel。
在这里，才真正创建了以上两个对象。
PointToPointHelper中的函数Install以nodes为参数，用前文已经设置好的参数，为每个节点建立了一个PointToPointNetDevice，并且用PointToPointChannel连接起来。
InternetStackHelperInternetStackHelper stack;stack.Install (nodes);为每个节点安装互联网协议栈，例如TCP、UDP、IP等。
Ipv4AddressHelperIpv4AddressHelper address;address.SetBase ("10.1.1.0", "255.255.255.0");代码的目的是为节点里的设备分配IP地址。
NS3下安装与卸载软件
例如查找跟 vim 有关的软件包,dpkg –l |grep –ivim
(如发现 iU 表示软件包未安装成功,ii 表示安装成功)
查看已安 装软件 包的详 细情况 dpkg –s 命令查看软件包的详细情况,包括版本,依赖之类的
查询系统 中所安 装软件 包所安 装的文 件 dpkg –L 命令用于查询系统中所安装软件包的安装的文件安装到系统的位置和安装了那些.
-------- ------------------ ----------------- ----------------- ------------------ --
dpkg: --purge needs at least one package name argument
Type dpkg --help for help about installing and deinstalling packages ; Use `dselect' or `aptitude' for user-friendly package management; Type dpkg -Dhelp for a list of dpkg debug flag values; Type dpkg --force-help for a list of forcing options; Type dpkg-deb --help for help about manipulating *.deb files; Type dpkg --license for copyright license and lack of warranty (GNU GPL) .
NS3中文教程详解
一、简介1. 什么是NS-3？NS是一个离散事件驱动网络模拟器。
官方定义：（from ）ns-3 is a discrete-event network simulator for Internet systems, targeted primarily for research and educational use. ns-3 is free software, licensed under the GNU GPLv2 license, and is publicly available for research, development, and use.ns-3 is intended as an eventual replacement for the popular ns-2 simulator. The project acronym “nsnam” derives historically from the concatenation of ns (network simulator) and nam (network animator).2. NS-3 vs NS-2NS-3虽然冠以一个“3”，但事实上跟它广泛流行的前任NS-2并非一脉相承，或者从使用角度上说，仅仅继承了一个名称而已。
NS-3基本上是一个新的模拟器，不支持NS-2的API。
NS-3是完全用C++编写的（也有可选的Python接口），而NS-2一部分模块使用C++而另一部分使用OTcl。
因而NS-3最大的特点就是脚本可以C++或Python语言，而在NS-2中，我们使用的是OTcl。
NS-3的功能仍旧在开发中，因此它远没有NS-2完善（当然NS-2的维护也在进行中）。
NS-3并不包含目前所有NS-2的功能，但它具有某些新的特性：正确的多网卡处理、IP寻址策略的使用、更详细的模块等等。
Latest stable release: (November 20, 2008)4. NS-3的一些名词解释POSIX：Portable Operating System Interface可移植的操作系统的接口一组操作系统API的协议/标准族，最开始为了Unix系统上的可移植性而开发的，也适用于其他操作系统。
NS3对于初学者的教学教程,高手忽略这个吧
1.Ns3 的安装：开发环境配置：sudo apt-get install gcc g++ python python-dev //C++和python安装，必装sudo apt-get install mercurial //NS3代码维护使用的源码版本控制管理系统sudo apt-get install bzr //运行python绑定ns-3-dev需要bazaar这个组件sudo apt-get install libgtk2.0-0 libgtk2.0-dev //基于GTK的配置系统sudo apt-get install gdb valgrind //调试工具sudo apt-get install doxygen graphviz imagemagick //文档生成器sudo apt-get install texlive texlive-latex-extra //文档生成器，从源代码中生成说明文档sudo apt-get install texinfo dia texlive-extra-utils texi2html //ns-3手册和tutorial编写查看工具sudo apt-get install flex bison //仿真必需的词法分析器和语法分析生成器，必装sudo apt-get install libgoocanvas-dev //部分移动场景仿真的可视化测试需要这个组件sudo apt-get install tcpdump //读取pcap的packet traces，即包嗅探器sudo apt-get install sqlite sqlite3 libsqlite3-dev //支持统计特性的数据库软件sudo apt-get install libxml2 //xml的配置存储软件sudo apt-get install python-pygraphviz python-kiwi python-pygoocanvas //Gustavo's ns-3-pyviz的可视化软件sudo apt-get install qt4-qmakesudo apt-get install qt4-dev-tools安装完成后：进入ns-allinone-3.16目录sudo ./build.py之后进入ns-allinone-3.16/ns-3.16sudo ./waf -check返回目录ns-allinone-3.16进入目录netanim-3.103sudo make cleansudo qmake NetAnim.prosudo make之后sudo ls可以看见绿色的NetAnim这个东西就成功了sudo ./NetAnim 打开仿真界面安装全部完成2.ns3仿真的运行ctrl+alt+t调出终端，进入ns-allinone-3.16目录，输入cd ns-3.16/ 进入ns-3.16文件夹输入cd examples/tutorial/ 进入examples里面的tutorial文件夹（里面有刚刚上手专用的实例，我们就用这个来调试）在tutorial目录下，输入cp ~/ns-allinone/ns-3.16/scratch/ ，将这个文件复制到ns-3.16的scratch文件夹里面. 具体位置由实际的自己的计算机的文件目录所定。
Ns3网络仿真系统软件介绍
2.2 NS3 安装
在 NS3 软件主页下载 ns-3-allinone 文件，之后在 Ubuntu 平台上进行安装。
cd /home/username/ns-allinone-3.5./build.py //同 NS2 的./install cd /home/username/ns-allinone-3.5/ns-3.5./waf--check //同 NS2 的./validate， waf 是 ns-3 采 用的基于 Python 的 Build System
图 1 ns-3 基本模型涵盖功能
1.2 NS3 网络构件
从 NS-3 Tutorial 中可以看到，NS-3 的架构较 NS-2 更为清晰。NS-3 中把网络 构件分为四类。
图 2 NS-3 系统网络构件模型
1.2.1 Node Node，即节点是 NS-3 软件仿真中的主体。在实际网络中，一个连接到互联网 的计算机设备称为主机或者终端系统。由于 NS3 是网络模拟器，而不是专门的互 联网模拟器，所以在仿真系统中使用节点代替实际网络中的主机。而且在其他的 模拟器中，节点这个术语也被普遍使用。在 NS3 中，基本的计算机设备的概念被 抽象为节点后，这个抽象的概念由 C++中的类节点的概念表达，它通过提供一系 列的命令函数和方法来管理模拟中的计算机设备的行为。节点作为一台计算机， 可以在其上增加一些功能应用，如应用程序、协议栈、以及带有驱动程序的周边 卡等，可以使得计算机更好的工作。 节点在 NS-3 中的被划分为基类，同时它是实例类而非抽象类。该节点包括唯 一的整型 ID，为仿真扩展用的系统 ID，网卡表（NetDevices）和应用程序表。NS-3 源代码目录 src/internet-stack 提供了实现 TCP/IPv4 协议相关的组件。 这些组件包括 IPv4，ARP，UDP，TCP 和其他相关的协议。虽然 NS-3 也会提供少部分的子类节
NS3中文教程
一、简介1. 什么是NS-3？NS是一个离散事件驱动网络模拟器。
官方定义：（from /）ns-3 is a discrete-event network simulator for Internet systems, targeted primarily for research and educational use. ns-3 is free software, licensed under the GNU GPLv2 license, and is publicly available for research, development, and use.ns-3 is intended as an eventual replacement for the popular ns-2 simulator. The project acronym “nsnam” derives historically from the concatenation of ns (network simulator) and nam (network animator).2. NS-3 vs NS-2NS-3虽然冠以一个“3”，但事实上跟它广泛流行的前任NS-2并非一脉相承，或者从使用角度上说，仅仅继承了一个名称而已。
NS-3基本上是一个新的模拟器，不支持NS-2的API。
NS-3是完全用C++编写的（也有可选的Python接口），而NS-2一部分模块使用C++而另一部分使用OTcl。
因而NS-3最大的特点就是脚本可以C++或Python语言，而在NS-2中，我们使用的是OTcl。
NS-3的功能仍旧在开发中，因此它远没有NS-2完善（当然NS-2的维护也在进行中）。
NS-3并不包含目前所有NS-2的功能，但它具有某些新的特性：正确的多网卡处理、IP寻址策略的使用、更详细的802.11模块等等。
Latest stable release: ns-3.2.1 (November 20, 2008)4. NS-3的一些名词解释POSIX：Portable Operating System Interface一组操作系统API的协议/标准族，最开始为了Unix系统上的可移植性而开发的，也适用于其他操作系统。

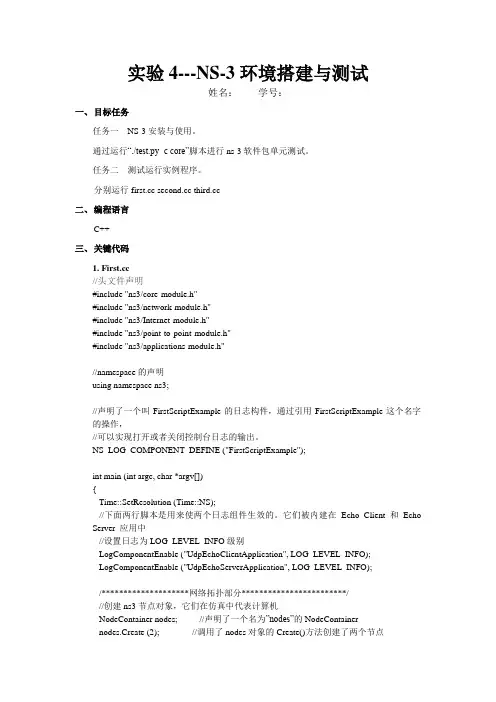

NS-3环境搭建与测试
实验4---NS-3环境搭建与测试姓名：学号：一、目标任务任务一NS-3安装与使用。
通过运行“./test.py -c core”脚本进行ns-3软件包单元测试。
任务二测试运行实例程序。
分别运行 二、编程语言C++三、关键代码//头文件声明#include "ns3/core-module.h"#include "ns3/network-module.h"#include "ns3/Internet-module.h"#include "ns3/point-to-point-module.h"#include "ns3/applications-module.h"//namespace的声明using namespace ns3;//声明了一个叫FirstScriptExample的日志构件，通过引用FirstScriptExample这个名字的操作，//可以实现打开或者关闭控制台日志的输出。
NS_LOG_COMPONENT_DEFINE ("FirstScriptExample");int main (int argc, char *argv[]){Time::SetResolution (Time::NS);//下面两行脚本是用来使两个日志组件生效的。
它们被内建在Echo Client 和Echo Server 应用中//设置日志为LOG_LEVEL_INFO级别LogComponentEnable ("UdpEchoClientApplication", LOG_LEVEL_INFO);LogComponentEnable ("UdpEchoServerApplication", LOG_LEVEL_INFO);/********************网络拓扑部分************************///创建ns3节点对象，它们在仿真中代表计算机NodeContainer nodes; //声明了一个名为”nodes”的NodeContainernodes.Create (2); //调用了nodes对象的Create()方法创建了两个节点//构建一个点到点的连接//使用PointToPointHelper来配置和连接ns-3的PointToPointNetDevice和PointToPointChannel对象PointToPointHelper pointToPoint; //在栈中初始化了一个PointToPointHelper的对象PointToPointpointToPoint.SetDeviceAttribute ("DataRate", StringValue ("5Mbps")); //创建一个PointToPointNetDevice对象时使用“5Mbps"来作为数据速率pointToPoint.SetChannelAttribute ("Delay", StringValue ("2ms")); //使用"2ms"（2毫秒）作为每一个被创建的点到点信道传输延时值//完成设备和信道的配置NetDeviceContainer devices;devices = pointToPoint.Install (nodes);//安装PointToPointHelper 对象和点到点网络设备的网络协议栈InternetStackHelper stack;stack.Install (nodes);//为节点上的设备设置IP地址//地址分配默认是从1开始并单调的增长，所以在这个基础上第一个分配的地址会是10.1.1.1，紧跟着是10.1.1.2等等Ipv4AddressHelper address; //声明了一个地址生成器对象address.SetBase ("10.1.1.0", "255.255.255.0");//使用Ipv4interface对象将一个IP地址同一个设备关联起来Ipv4InterfaceContainer interfaces = address.Assign (devices);/********************网络拓扑部分结束*********************//**********************应用程序部分*********************///在我们之前创建的节点上设置一个UDP 回显服务应用UdpEchoServerHelper echoServer (9); //声明了UdpEchoServerHelper，用来帮助创建真正应用的对象//ApplicationContainer的方法Start和Stop来设置时间点//使echo服务应用在1s时开始（生效）并在10s时停止（失效）ApplicationContainer serverApps = echoServer.Install (nodes.Get (1));serverApps.Start (Seconds (1.0));serverApps.Stop (Seconds (10.0));//使用UdpEchoClientHelper来管理UdpEchoClientApplicationecho，设置客户端的应用UdpEchoClientHelper echoClient (interfaces.GetAddress (1), 9);//创建了一个生成器并告诉它设置客户端的远端地址为服务器节点的IP地址。
NS3中文教程详解
一、简介1. 什么是NS-3？NS是一个离散事件驱动网络模拟器。
官方定义：（from /）ns-3 is a discrete-event network simulator for Internet systems, targeted primarily for research and educational use. ns-3 is free software, licensed under the GNU GPLv2 license, and is publicly available for research, development, and use.ns-3 is intended as an eventual replacement for the popular ns-2 simulator. The project acronym “nsnam” derives historically from the concatenation of ns (network simulator) and nam (network animator).2. NS-3 vs NS-2NS-3虽然冠以一个“3”，但事实上跟它广泛流行的前任NS-2并非一脉相承，或者从使用角度上说，仅仅继承了一个名称而已。
NS-3基本上是一个新的模拟器，不支持NS-2的API。
NS-3是完全用C++编写的（也有可选的Python接口），而NS-2一部分模块使用C++而另一部分使用 OTcl。
因而NS-3最大的特点就是脚本可以C++或Python语言，而在NS-2中，我们使用的是OTcl。
NS-3的功能仍旧在开发中，因此它远没有NS-2完善（当然NS-2的维护也在进行中）。
NS-3并不包含目前所有NS-2的功能，但它具有某些新的特性：正确的多网卡处理、IP寻址策略的使用、更详细的802.11模块等等。
Latest stable release: ns-3.2.1 (November 20, 2008)4. NS-3的一些名词解释POSIX：Portable Operating System Interface可移植的操作系统的接口一组操作系统API的协议/标准族，最开始为了Unix系统上的可移植性而开发的，也适用于其他操作系统。

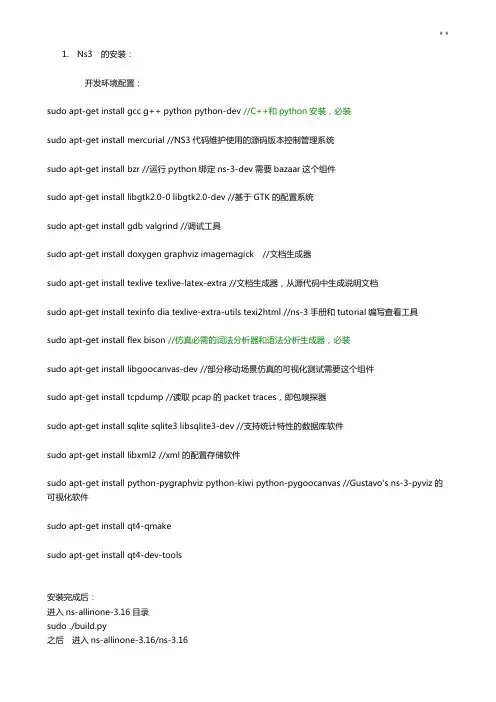

NS3对于初学者的教程,高手忽略这个吧
1.Ns3 的安装：开发环境配置：sudo apt-get install gcc g++ python python-dev //C++和python安装，必装sudo apt-get install mercurial //NS3代码维护使用的源码版本控制管理系统sudo apt-get install bzr //运行python绑定ns-3-dev需要bazaar这个组件sudo apt-get install libgtk2.0-0 libgtk2.0-dev //基于GTK的配置系统sudo apt-get install gdb valgrind //调试工具sudo apt-get install doxygen graphviz imagemagick //文档生成器sudo apt-get install texlive texlive-latex-extra //文档生成器，从源代码中生成说明文档sudo apt-get install texinfo dia texlive-extra-utils texi2html //ns-3手册和tutorial编写查看工具sudo apt-get install flex bison //仿真必需的词法分析器和语法分析生成器，必装sudo apt-get install libgoocanvas-dev //部分移动场景仿真的可视化测试需要这个组件sudo apt-get install tcpdump //读取pcap的packet traces，即包嗅探器sudo apt-get install sqlite sqlite3 libsqlite3-dev //支持统计特性的数据库软件sudo apt-get install libxml2 //xml的配置存储软件sudo apt-get install python-pygraphviz python-kiwi python-pygoocanvas //Gustavo's ns-3-pyviz的可视化软件sudo apt-get install qt4-qmakesudo apt-get install qt4-dev-tools安装完成后：进入ns-allinone-3.16目录sudo ./build.py之后进入ns-allinone-3.16/ns-3.16sudo ./waf -check返回目录ns-allinone-3.16进入目录netanim-3.103sudo make cleansudo qmake NetAnim.prosudo make之后sudo ls可以看见绿色的NetAnim这个东西就成功了sudo ./NetAnim 打开仿真界面安装全部完成2.ns3仿真的运行ctrl+alt+t调出终端，进入ns-allinone-3.16目录，输入cd ns-3.16/ 进入ns-3.16文件夹输入 cd examples/tutorial/进入examples里面的tutorial文件夹（里面有刚刚上手专用的实例，我们就用这个来调试）在tutorial目录下，输入cp ~/ns-allinone/ns-3.16/scratch/ ，将这个文件复制到ns-3.16的scratch文件夹里面. 具体位置由实际的自己的计算机的文件目录所定。
Ns3网络仿真系统软件介绍
在 NS-3 系 统 中 ， 包 含 的 应 用 程 序 有 OnOffApplication ， PacketSink ， UdpEchoClientApplication 和 UdpEchoServerApplication 等。
图8 Application应用程序类
例如，UdpEchoClientApplication 和 UdpEchoServerApplication 应用程序将组 成一个客户端/服务器应用程序来模拟产生和反馈网络数据包的过程。
图5 Channel通道模块
要将一台电脑连接到互联网，必须具备一些网络电缆和一些硬件设备即外设 卡，并且必须安装在电脑上。如果外围卡实现一些网络功能，它们就被称为网络 接口卡，或者网卡。然而目前，大多数电脑都带有内置的网络接口硬件，用户看 不到这些模块。没有软件驱动来控制硬件的话，网卡将无法正常工作。在 UNIX 中，一块外设被称为 DEVICE。这些设备通过设备驱动程序来控制，网络设备（网 卡）则通过网络设备驱动程序来控制，统称为网络设备。 。 在 C++中由 classNetDevice 来表示。这个类提供方法来管理节点和通道对象。 可 以 想 象 ， 为 了 跟 通 道 相 对 应 ， 相 应 的 网 络 设 备 就 有 CsmaNetDevice ， PointToPointNetDevice 和 WifiNetDevice。正如一个以太网卡是为了以太网络设计 的，CsmaNetDevice 是为了 CsmaChannel 而设计的 PointToPointNetDevice,是为了 PointToPointChannel 而设计的，WifiNetDevice 是为了 WifiChannel 而设计的，如下 图所示。
Ns3 网络仿真系统软件介绍
模拟器之GNS3完全安装及使用教学教程(关联Wireshark,xShell和VM)收藏一篇就够
最新GNS3-2.2.7模拟器完整安装及使用教程(关联Wireshark、xShell6和GNS3.VM.VMware.Workstation.2.2.7)-收藏一篇就够别在碰壁现阶段学习经常使用的路由交换设备主要来自于思科、华为和华三三家，当然还有中兴、锐捷、神州数码等厂商，这三家的设备操作配置大致类似，却又不尽相同。
因为实体设备通常都非常昂贵，购买设备学习也是不现实的。
所以我们通常会使用各厂商提供的模拟器来学习。
华为的模拟器是eNSP，华三的则是H3C Cloud Lib，思科则是大名鼎鼎的GNS3、Cisco Packet Tracer、WEB-IOU、EVE-NG。
今天笔者拿GNS3-2.2.7 目前最新版本来安装。
一、准备工具①GNS3-2.2.7-all-in-one.exe②GNS3.VM.VMware.Workstation.2.2.7.zip/对应版本的GNS3虚拟机③Cisco IOU-ISO.zip (L2/L3设备镜像)④IOS.rar (含从C1700 到C7200 的各种路由器bin 镜像)⑤Xshell6_wm.exe 或者SecureCRT⑥VMware-workstation-full-15.5.2-15785246.exe下载链接VMware-workstation-full-15.5.2-15785246链接：https:///s/1k3UKDc6NRbl8DtgCNxG4AA提取码：bolqGNS3链接：https:///s/1NDxi-l5i4YtP6nzzmpGebg提取码：te21二、GNS3软件介绍GNS3是一款具有图形化界面可以运行在多平台（包括Windows, Linux, and MacOS等）试的相关人士可以通过它来完成相关的实验模拟操作。
同时它也可以用于虚拟体验Cisco网三、软件安装3.1 安装GNS3-2.2.7-all-in-one.exe双击GNS3-2.2.7-all-in-one.exe（需要连网，安装需要依赖的组件，当然知道怎么安装组件的也可以不用连网）安装包含Wireshark点击I Agree点击Next选择Custom，注意Tools的选择注意：Tools:选择安装的位置安装过程中会弹出依赖的组件，点击Next点击I Agree点击Next点击Finish其他组件安装步骤一样输入邮箱点击Next选择No，下一步。
