多孔羟基磷灰石的制备工艺研究
羟基磷灰石被动涂层的制备及可降解性研究

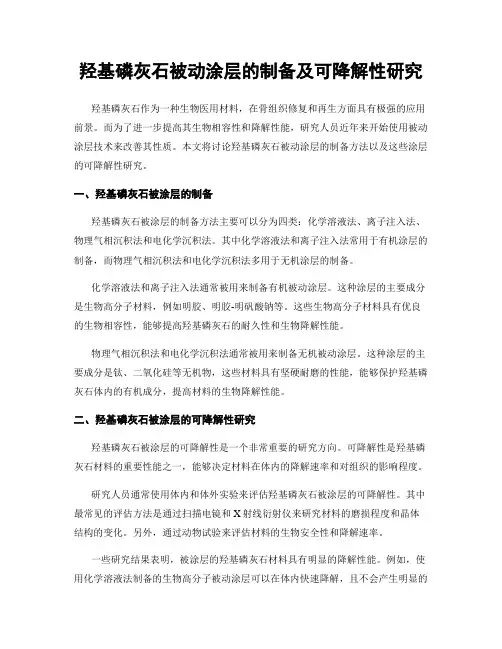

羟基磷灰石被动涂层的制备及可降解性研究羟基磷灰石作为一种生物医用材料，在骨组织修复和再生方面具有极强的应用前景。
而为了进一步提高其生物相容性和降解性能，研究人员近年来开始使用被动涂层技术来改善其性质。
本文将讨论羟基磷灰石被动涂层的制备方法以及这些涂层的可降解性研究。
一、羟基磷灰石被涂层的制备羟基磷灰石被涂层的制备方法主要可以分为四类：化学溶液法、离子注入法、物理气相沉积法和电化学沉积法。
其中化学溶液法和离子注入法常用于有机涂层的制备，而物理气相沉积法和电化学沉积法多用于无机涂层的制备。
化学溶液法和离子注入法通常被用来制备有机被动涂层。
这种涂层的主要成分是生物高分子材料，例如明胶、明胶-明矾酸钠等。
这些生物高分子材料具有优良的生物相容性，能够提高羟基磷灰石的耐久性和生物降解性能。
物理气相沉积法和电化学沉积法通常被用来制备无机被动涂层。
这种涂层的主要成分是钛、二氧化硅等无机物，这些材料具有坚硬耐磨的性能，能够保护羟基磷灰石体内的有机成分，提高材料的生物降解性能。
二、羟基磷灰石被涂层的可降解性研究羟基磷灰石被涂层的可降解性是一个非常重要的研究方向。
可降解性是羟基磷灰石材料的重要性能之一，能够决定材料在体内的降解速率和对组织的影响程度。
研究人员通常使用体内和体外实验来评估羟基磷灰石被涂层的可降解性。
其中最常见的评估方法是通过扫描电镜和X射线衍射仪来研究材料的磨损程度和晶体结构的变化。
另外，通过动物试验来评估材料的生物安全性和降解速率。
一些研究结果表明，被涂层的羟基磷灰石材料具有明显的降解性能。
例如，使用化学溶液法制备的生物高分子被动涂层可以在体内快速降解，且不会产生明显的毒性反应。
另外，使用无机物被涂层的羟基磷灰石材料也可以在体内降解，且对组织没有明显的刺激性。
三、总结羟基磷灰石被涂层技术在生物医用材料领域具有广泛的应用前景，可以提高材料的生物相容性和降解性能。
目前，研究人员已经开发出多种制备羟基磷灰石被涂层的方法，并对其可降解性进行了深入的研究。
羟基磷灰石的制备,实验报告

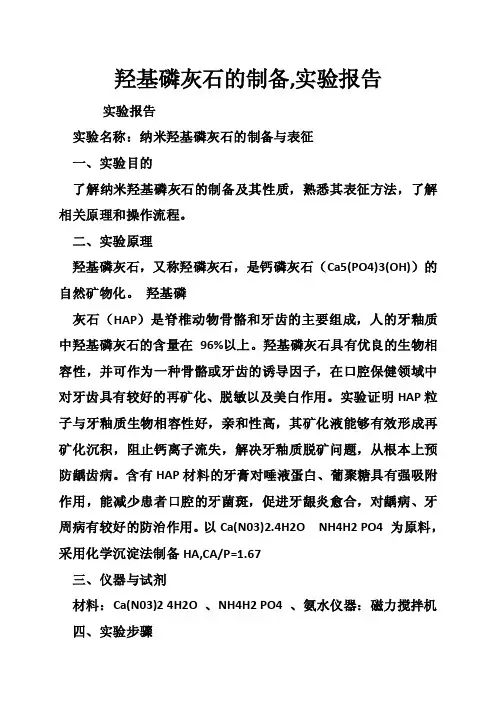

羟基磷灰石的制备,实验报告实验报告实验名称：纳米羟基磷灰石的制备与表征一、实验目的了解纳米羟基磷灰石的制备及其性质，熟悉其表征方法，了解相关原理和操作流程。
二、实验原理羟基磷灰石，又称羟磷灰石，是钙磷灰石（Ca5(PO4)3(OH)）的自然矿物化。
羟基磷灰石（HAP）是脊椎动物骨骼和牙齿的主要组成，人的牙釉质中羟基磷灰石的含量在96%以上。
羟基磷灰石具有优良的生物相容性，并可作为一种骨骼或牙齿的诱导因子，在口腔保健领域中对牙齿具有较好的再矿化、脱敏以及美白作用。
实验证明HAP粒子与牙釉质生物相容性好，亲和性高，其矿化液能够有效形成再矿化沉积，阻止钙离子流失，解决牙釉质脱矿问题，从根本上预防龋齿病。
含有HAP材料的牙膏对唾液蛋白、葡聚糖具有强吸附作用，能减少患者口腔的牙菌斑，促进牙龈炎愈合，对龋病、牙周病有较好的防治作用。
以Ca(N03)2.4H2O NH4H2 PO4 为原料，采用化学沉淀法制备HA,CA/P=1.67三、仪器与试剂材料：Ca(N03)2 4H2O 、NH4H2 PO4 、氨水仪器：磁力搅拌机四、实验步骤（1）.称取6.9g 磷酸氢二铵和23.6g 硝酸钙。
（2）溶入250ml的蒸馏水中，硝酸钙用1000ml烧杯，磷酸氢二铵溶入250ml蒸馏水，用氨水分别调节PH值10-11。
（3）将磷酸氢二铵滴加到硝酸钙溶液中，控制滴加速度和搅拌速度，反应过程中检测反应的PH值以便及时做出调整。
（4）溶液滴加完后，继续搅拌加热维持1h，反应结束后陈化8h，薄膜覆盖烧杯口。
（5）蒸馏水清洗至中性，40。
C下干燥，研磨成粉状。
五、数据处理表征红外谱图1图1是HA标准红外光谱图。
HA有两个阴离子基团，P043-四面体阴离子基团和OH-基团。
图中P043-的吸收谱线571、602、963、1050和1089cm-1都出现了，OH-基团的谱线则出现在631、3570 cm-1处，证明所制备的晶体是HA晶体。
多孔羟基磷灰石的制备及其性能研究

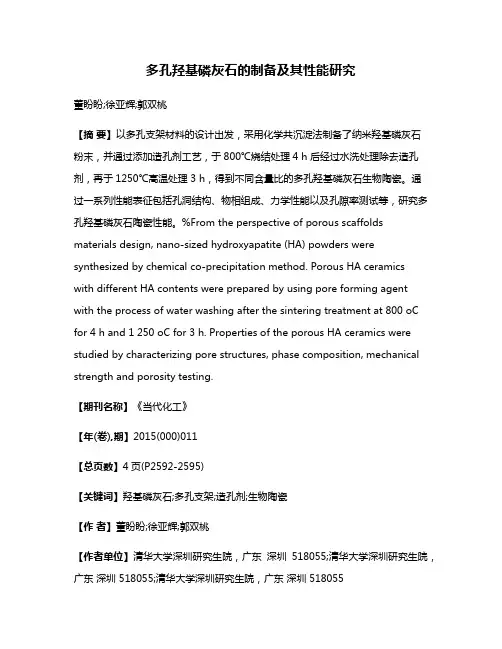

多孔羟基磷灰石的制备及其性能研究董盼盼;徐亚辉;郭双桃【摘要】以多孔支架材料的设计出发，采用化学共沉淀法制备了纳米羟基磷灰石粉末，并通过添加造孔剂工艺，于800℃烧结处理4 h 后经过水洗处理除去造孔剂，再于1250℃高温处理3 h，得到不同含量比的多孔羟基磷灰石生物陶瓷。
通过一系列性能表征包括孔洞结构、物相组成、力学性能以及孔隙率测试等，研究多孔羟基磷灰石陶瓷性能。
%From the perspective of porous scaffolds materials design, nano-sized hydroxyapatite (HA) powders were synthesized by chemical co-precipitation method. Porous HA ceramicswith different HA contents were prepared by using pore forming agentwith the process of water washing after the sintering treatment at 800 oC for 4 h and 1 250 oC for 3 h. Properties of the porous HA ceramics were studied by characterizing pore structures, phase composition, mechanical strength and porosity testing.【期刊名称】《当代化工》【年(卷),期】2015(000)011【总页数】4页(P2592-2595)【关键词】羟基磷灰石;多孔支架;造孔剂;生物陶瓷【作者】董盼盼;徐亚辉;郭双桃【作者单位】清华大学深圳研究生院，广东深圳518055;清华大学深圳研究生院，广东深圳 518055;清华大学深圳研究生院，广东深圳 518055【正文语种】中文【中图分类】TQ028自上世纪末开始，纳米羟基磷灰石便成为当代合成类骨生物复合材料的主要研究对象，国内外研究人员开发了多种纳米羟基磷灰石的制备方法，主要包括水热合成法、化学共沉淀法以及溶胶-凝胶法等［1］。
羟基磷灰石生物材料的研究现状_制备及发展前景_于方丽

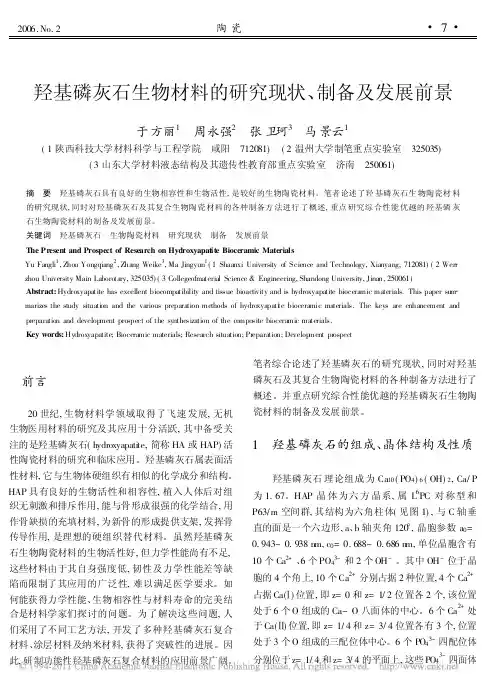

羟基磷灰石生物材料的研究现状、制备及发展前景于方丽1 周永强2 张卫珂3 马景云1(1陕西科技大学材料科学与工程学院 咸阳 712081) (2温州大学制笔重点实验室 325035) (3山东大学材料液态结构及其遗传性教育部重点实验室 济南 250061)摘 要 羟基磷灰石具有良好的生物相容性和生物活性,是较好的生物陶瓷材料。
笔者论述了羟基磷灰石生物陶瓷材料的研究现状,同时对羟基磷灰石及其复合生物陶瓷材料的各种制备方法进行了概述,重点研究综合性能优越的羟基磷灰石生物陶瓷材料的制备及发展前景。
关键词 羟基磷灰石 生物陶瓷材料 研究现状 制备 发展前景The Present and Prospect of Research on Hydroxyapatite Bioceramic MaterialsYu Fangli1,Zhou Yongqiang2,Zhang Weike3,Ma Jingyun1(1Shaanxi University of Science and Technology,Xianyang,712081)(2Wen zhou University Main Laborotary,325035)(3Collegeofmaterial Science&Engineering,Shandong University,Jinan,250061)Abstract:Hydroxyapatite has excellent biocompatibility and tissue bioactivity and is hydroxyapatite bioceramic materials.This paper su m marizes the study situati on and the various preparation methods of hydroxyapati te bioceramic materials.The keys are enhancement and preparation and develop ment prospect of the synthesization of the composite bioceramic materials.Key words:Hydroxyapatite;Bioceramic materials;Research situation;Preparation;Develop ment prospect前言20世纪,生物材料学领域取得了飞速发展,无机生物医用材料的研究及其应用十分活跃,其中备受关注的是羟基磷灰石(hydroxyapatite,简称HA或HAP)活性陶瓷材料的研究和临床应用。
羟基磷灰石陶瓷合成及其力学性能研究
羟基磷灰石陶瓷合成及其力学性能研究羟基磷灰石陶瓷具有独特的生物活性和生物相容性，是一种重要的生物医用材料，在人工骨和牙科修复领域得到广泛应用。
羟基磷灰石陶瓷的制备方法主要有：热压法、交联法、离子交换法、水热法和溶胶凝胶法等。
而本文主要介绍溶胶凝胶法的制备方法和其力学性能研究。
一、溶胶凝胶法的制备方法溶胶凝胶法主要有两种方法，分别是高温固相烧结和低温液相烧结。
在高温固相烧结方法中，首先将羟基磷灰石前驱体混合于正火粉和细铝粉中，进行球磨混合，然后压制成桦木坯，坯体经过退火后形成陶瓷体。
这种方法制备的羟基磷灰石陶瓷具有较高的机械性能和较少的孔隙度，但是制备时间较长且工艺复杂。
在低温液相烧结方法中，羟基磷灰石前驱体采用水热法和溶胶凝胶法制备，然后在较低的温度下进行烧结，羟基磷灰石晶体在氧化镁和碳酸钙等配体的作用下，制备出具有较好性能的羟基磷灰石陶瓷。
本文采用溶胶凝胶法进行羟基磷灰石陶瓷的制备，具体步骤如下：1.溶胶制备：将磷酸氢二铵（NH4H2PO4）和三乙酸钇（Y（OC2H5）3）分别加入去离子水中，边搅拌边加入氨水（NH3·H2O），搅拌至物料完全溶解，形成透明液体。
2.凝胶制备：将前驱体溶液经浓缩浓缩、干燥，得到白色粉末样品，再放入500℃-800℃的炉子内，在氧气气氛下进行2-3h的热处理，样品即完成。
二、羟基磷灰石陶瓷力学性能的研究1.悬臂梁法悬臂梁法是一种常用的力学测试方法，可以测试材料的弯曲强度和断裂韧性指标。
将制备好的羟基磷灰石陶瓷样本固定在支架上，并加上相应的荷重，记录下力-位移曲线，然后根据荷重和支距计算出弯曲强度以及断裂韧性指标。
2.压缩测试压缩测试是一种常用的力学测试方法，可以测试材料的压缩强度和压缩模量等指标。
将制备好的羟基磷灰石陶瓷样本放入压缩机中，并施加相应的载荷，记录下荷载和位移之间的关系，然后计算出相应的强度和模量等指标。
3.人工骨植入试验将制备好的羟基磷灰石陶瓷样本植入到动物体内，进行人工骨植入试验，观察材料在体内的生物相容性和生物活性。
羟基磷灰石的制备及应用研究

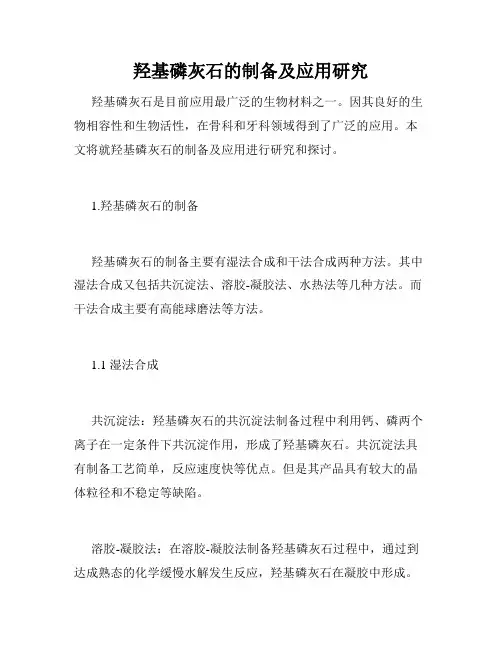

羟基磷灰石的制备及应用研究羟基磷灰石是目前应用最广泛的生物材料之一。
因其良好的生物相容性和生物活性，在骨科和牙科领域得到了广泛的应用。
本文将就羟基磷灰石的制备及应用进行研究和探讨。
1.羟基磷灰石的制备羟基磷灰石的制备主要有湿法合成和干法合成两种方法。
其中湿法合成又包括共沉淀法、溶胶-凝胶法、水热法等几种方法。
而干法合成主要有高能球磨法等方法。
1.1 湿法合成共沉淀法：羟基磷灰石的共沉淀法制备过程中利用钙、磷两个离子在一定条件下共沉淀作用，形成了羟基磷灰石。
共沉淀法具有制备工艺简单，反应速度快等优点。
但是其产品具有较大的晶体粒径和不稳定等缺陷。
溶胶-凝胶法：在溶胶-凝胶法制备羟基磷灰石过程中，通过到达成熟态的化学缓慢水解发生反应，羟基磷灰石在凝胶中形成。
该方法得到的羟基磷灰石晶体粒度分布小，晶体形态好，内部结构均匀致密等优点。
但是该方法的制备过程复杂，且需要较长时间，成本较高。
水热法：在水热法制备羟基磷灰石过程中，通过水热反应来形成羟基磷灰石。
该方法具有制备工艺简单等优点。
但是制备效率较低且羟基磷灰石的结晶度较低，易形成杂多晶和非晶态。
1.2 干法合成高能球磨法：在高能球磨法制备羟基磷灰石过程中，通过高能钨钢球的强制研磨来形成羟基磷灰石。
该方法具有制备简单，易于大规模生产等优点。
但是制备过程中需要严格控制球的大小，否则会影响羟基磷灰石的晶体粒度和分布。
2.羟基磷灰石的应用2.1 骨科领域羟基磷灰石可作为一种生物陶瓷，应用于骨科领域。
其良好的生物相容性和生物活性使得其能够与人体骨组织相容性良好。
在人工骨替代和组织修复中，羟基磷灰石能够促进骨细胞的生长和分化，提高骨修复的质量。
2.2 牙科领域在牙科领域，磷酸羟基磷灰石可以用于制备牙科修补材料，其生物相容性好，与人体牙齿组织具有相似的化学成分和物理性质。
磷酸羟基磷灰石的应用还可以提高口腔修复质量。
3.羟基磷灰石的未来展望随着骨科和牙科行业的飞快发展，羟基磷灰石的应用范围也在不断扩大。
羟基磷灰石多孔材料的研究概况
羟基磷灰石多孔材料的研究概况摘要关键词：羟基磷灰石多孔支架骨组织工程生物材料是指可对机体组织进行诊断、修复、治疗，替代与再生损坏的组织、器官或增进其功能的材料。
随着全球老龄化趋势的发展和骨创伤事故的频繁发生对人造齿、人造骨的需求越来越大。
多孔支架材料应用于骨修复和骨植入成为骨组织工程学研究的重点[1]。
骨组织用多孔支架的选材关键是材料是否具有良好生物相容性和适合微观孔结构比[2]，羟基磷灰石具有良好的生物相容性、骨传导性等，是修复和替换活性硬组织的关键材料[3]。
1 羟基磷灰石简介1.1羟基磷灰石理化性质羟基磷灰石（HA）是磷酸钙盐的一种，它的化学式Ca10(PO4)6(OH)2。
其属于六方晶系，密度为3.16g/cm3，它是一种含有羟基的钙磷盐，Ca/P比为1.67。
微溶于水，呈弱碱性，易溶于酸，难溶于碱。
羟基磷灰石是脊椎动物体内骨骼、牙齿等硬组织的主要无机成分。
相关资料表明：羟基磷灰石是人体骨的矿物相，而胶原纤维是骨的主要有机相，成熟骨主要由羟基磷灰石晶体紧密嵌入胶原基体中构成。
并且其具有良好的生物活性和骨传导性。
因此，羟基磷灰石（HA）是目前人体硬骨组织的最佳选择。
1.2纳米羟基磷灰石的制备纳米羟基磷灰石粉体的制备方法很多，大致可以分为干法合成和湿法合成两大类。
干法合成主要为机械化学法、高温固相合成法、微波固相合成法等，湿法合成包括沉淀法、水热法、溶胶—凝胶法、超声波合成法及微乳液法等。
1.3 多孔羟基磷灰石的性质孔的结构包括孔隙率、孔径的大小、孔连通程度以及支架的比表面积。
多孔羟基磷灰石材料的制备方法有添加造孔剂法、机泡沫浸渍法、气体发泡法和模压成型法等[4、5]。
研究表明，多孔羟基磷灰石中含有适当尺寸孔隙并占有一定体积分数，对材料与组织相互作用有重要作用。
一般认为孔径在100µm以上能使骨细胞在孔洞内游移；200µm以上具有较优的成骨效应。
多孔羟基磷灰石植入后能短时间内与软骨组织紧密结合并无外体反应，且多孔结构能为纤维细胞和骨细胞的生长提供通道及空间，增大组织液与HA接触表面积从而加快反应进行，相互连通的孔隙有利于组织液的微循环并为HA深部的新生骨提供营养，使界面的软硬组织长入空隙，形成纤维组织和新生成骨组织交叉结合状态[6]。
羟基磷灰石的制备及表征【可编辑范本】
羟基磷灰石的制备及表征一、实验目的1。
掌握纳米羟基磷灰石的制备及原理２.了解羟基磷灰石的表征方法及生物相容性二实验原理羟基磷灰石(hｙｄrrｏsyapatitｅ，HAＰ）分子式为Ca10(PO４)6（OH)２是自然骨无机质的主要成分,具有良好的生物相容性和生物活性,可以引导骨的生长，并与骨组织形成牢固的骨性结合。
HＡP是生物活性陶瓷的代表性材料,生物活性材料是指能够在材料和组织界面上诱导生物或化学反应，使材料与组织之间形成较强的化学键,达到组织修复的目的。
HAP在组成上与人体骨的相似性,使HAP与人体硬组织以及皮肤、肌肉组织等都有良好的生物相容性,植入体内不仅安全、无毒，还能引导骨生长，即新骨可以从HAP植入体与原骨结合处沿着植入的体表面或内部贯通性空隙攀附生长,材料植入体内后能与骨组织形成良好的化学键结合。
ＨＡP主要的生物学应用作骨组织代替材料,磷酸钙类生物陶瓷材料在临床应用中遇到的最大困难之一是材料强度差，尤其是韧性低,且机械可加工性差，导致其在临床应用中受到了极大的限制。
为了改善HAP陶瓷的脆性和强度问题,一般会在其中添加ＺrO2和碳纤维或是Ａｌ2O３和玻璃等物质进行增韧.纳米级羟基磷灰石的制备方法很多，主要分为固相法和液相法两大类。
固相法合成在一定条件下（高温、研磨）让磷酸盐与钙盐充分混合发生固相反应,合成HAP粉末．液相法合成是在水液中，一磷酸盐和钙盐为原料,在一定条件下发生化学反应，生成溶解度较小的HAP晶粒，包括化学沉淀法.水热合成法、溶胶-凝胶法、自然烧法、微乳液法、微波法等。
化学沉淀法因具有实验条件要求不高、反应容易控制,适合制备纳米材料等优点从而得到广泛应用。
沉淀法通常是在溶液状态下将不同化学成分的物质混合,在混合溶液中加入适量的沉淀剂得到纳米材料的前驱沉淀物,再将此沉淀物结晶进行干燥或煅烧制得相应的纳米材料。
金属离子在沉淀过程是不平衡的,需要控制溶液中的沉淀剂的浓度，使沉淀过程缓慢发生,才会使溶液中的沉淀处于平衡状态,使沉淀能均匀的出现在整个溶液中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5
有机模板法
具有亲水和疏水基团的表面活性剂 ( 有机模
板) 在水体系中先形成一定形状的胶束 , 胶束的外 表面由表面活性剂的亲水端构成, 当表面活性剂 浓度较大时, 生成规则的有序排列的液晶结构, 溶 解在溶剂中的无机单体分子或齐聚物因与亲水端 存在引力而沉淀在胶束棒之间的孔隙间 , 并进一 步聚合固化构成孔壁。孔材料合成可分成两个主 要阶段: 第一阶段具有双亲性质 ( 含有亲水基团和疏 水基团) 的表面活性剂有机分子与可聚合无机单 体分子或齐聚物( 无机源 ) 在一定的合成环境下自 组织生成有机物与无机物的具有纳米尺寸晶格常 数的液晶织态结构相 ; 第二阶段利用高温热处理或其他物理化学方 法脱除有机模板剂 ( 表面活性剂 ) , 所留下的空间 即构成介观孔道。 这一方法源于十几年前 M CM - 41 分子筛的 发现 , 许多科学家提出了不同的机理。最普遍的 是霍启升和 St ucky 等人在协同作用机理的基础 上, 提出的广义液晶模板机理 [ 7] , 该机理认为: 表 面活性剂分子与无机物种之间靠协同模板作用成 核形成液晶, 发展成为介观结构, 协同模板主要包 括 3 种类型 : ( 1) 靠静电相互作用的 电荷匹配模 板; ( 2) 靠共价键相互作用的配位体辅助模板 ; ( 3) 靠氢键相互作用的中性模板。胶束加速无机物种 的缩聚过程主要由于有机相与无机相界面之间复 杂的相互作用 ( 如静电吸引力、 氢键作用或配位键
4
半烧结扩孔法
首先制备 H AP 粉体, 其中用于扩孔的 H AP 坯体先按一定温度煅烧, 最高温度 900 , 冷却后 对这种半烧结坯体扩孔 . 因 H AP 易溶于酸 , 一般 用 AC 、 H Cl 做扩孔剂, 样品浸泡在扩孔液时先进 行 10s~ 15s 超声波处理, 利用超声波空化效应使 液体微粒克服坯体表面毛细现象进入其体内, 提 高贯穿和微孔扩张。在酸溶液中浸泡一定时间后 放入烧结炉第二次烧结。由于 H A 较理想的烧 结温度在 1300 左右, 过高可造成 H AP 分解和 颗粒异常长大 , 导致强度降低。烧结分两步走是 为了弥补酸浸扩孔产生的缺陷, 防止扩孔使陶瓷 晶面受 损。 此法 可 制 得 1 到 几 百 微 米 的多 孔
第 31 卷 第 2 期 2008 年 4 月
山东陶瓷 SHANDONG CERAMICS
Vol. 31 No. 2 Apr. 2008
文章编号 : 1005- 0639( 2008) 02- 0022- 04
综述
多孔羟基磷灰石的制备工艺研究
闫顺璞, 何 文 , 张旭东 , 赵洪石, 李正茂 , 周伟家
[ 6]
3
造孔剂法
造孔剂法包括气体分解法 , 有机物填充法 , 无
机物填充法等。通过在陶瓷配料中添加造孔剂, 利用这些造孔剂在高温下燃尽或挥发而在陶瓷体 中留下孔隙。利用这种工艺可以制得形状复杂、 气孔结构不同的多孔制品。但制品气孔率不高, 且孔径分布范围宽。其工艺与普通 陶瓷工艺相 似, 关键在于造孔剂种类和用量的选择。多孔陶 瓷材料气孔的形状和大小由造孔剂颗粒的形状和 大小、 烧结温度、 保温时间决定。造孔剂的种类有 无机和 有 机 两 类, 无 机 造 孔 剂 有 ( NH ) CO 、 NH 4 H CO3 、 NH 4 Cl 等高温可分解的盐类, 以及煤
[ 1]
作者简介 : 闫顺璞 ( 1981- ) , 男 , 山东聊城人 , 在读硕士研究生 , 研究方向 : 纳米功能材料。
第2期
闫顺璞等 : 多孔羟 基磷灰石的制备工艺研究
23
物浓度、 反应温度和反应速度等, 用化学发泡法制 取 H AP 也是一种较方便的方法。
H AP, 可提高微孔的贯通性 ; 但烧结温度高 , H AP 的生物活性降低, 不利于生物方面的利用。 梁列峰等 以 DM AC 作分散剂主溶液 , L iCl 作分散剂溶质, 溶解后加入 H AA 粉, 再加入甲壳 素粉, 经磁力搅拌机 72~ 96 h 密封搅拌成有一定 粘度和流动性的浆料, 加入致孔剂, 放在模具中, 置于空气中凝胶固化。坯体放入恒温水中排除内 部致孔剂 , 50 的恒温条件下干 燥 12 h; 然后在 950 下第一次烧结, 冷却后超声 20 s 后, 用 AC ( 0. 5% ) 、 H Cl( 1. 0% ) 做扩孔剂进行扩孔实验 ; 再 在 1290 下进行第二次烧结。最后制得了平均 粒径 5. 92 m, 抗压强度平均 379. 12 KP a, 杨氏模 量 E 为 257. 04 KPa, 宏观孔/ 微孔交替的网体结 构的多孔 H AP 。
收稿日期 : 2008- 03- 05
产生气体的化学物质与羟基磷灰石粉体浆料混合 成形 , 在一定温度下加热处理发泡 , 再烧结产生多 孔陶瓷。要求成孔剂和发泡剂的残留物不影响陶 瓷的性能和组成, 或残留物经简单的处理可以除 去。 常用 的发 泡剂是 H 2 O 2 、 碳 酸 盐、 亚硫 酸盐 等。利用 H 2O2 等 分 解 产 生 气 体而 形 成 多 孔 H AP, 以 聚乙 烯 醇 等水 溶 性 聚合 物 为 粘结 剂。 Klein 等 将含 2% 聚乙烯醇与 4% H 2 O2 的水溶 液与 H AP 粉末混合, 制成浆料, 以缓慢的速度升 温至 80 并保温 4h, 使 H 2 O2 分解, 经低温预烧 和高温烧结, 制得孔洞贯通性良好的多孔羟基磷 灰石陶瓷。但由 于 H 2 O 2 等 的分解 有一 定的速 度, 受温度、 料浆粘度影响 , 因此控制生成的 H AP 的气孔率和气孔尺寸比较困难。张文龙 [ 2] 等在微 波 反 应 器 中, 配 以 搅 拌 和 回 流 装 置, 用 ( NH 4 ) 2 H PO 4 和 Na2 H PO 4 按一定 比例混 合而 成的处理液处理 CaCl2 和( NH 4 ) 2 CO3 混液, 调整 pH 值 8~ 10, 制得了多孔球形 H AP 。此法简单 易操作 , 且制得的球形颗粒均匀 , 但产物颗粒大 ( 在 100 m 左右 ) 。 另外此法得到的空洞大多是封闭的, 气孔贯 通率较差。但如果系统掌握了料浆的粘度、 反应
[ 1] K l ein, C. P. A . T . O sseous sub st an ce f ormation in duced in por ou s cal cium phos phat e ceramics in sof t t is sues[ J ] . Bio mat erials , 1994, 15: 31- 34 [ 2] [ 3] 张文龙 . 刘燕燕 . 李永绣 . 蒋柏泉 . 碳酸钙磷酸化工艺制备 多 孔球形羟基磷灰石 [ J] . 过程工程学报 . 2006, 6( 1) : 37- 41 姚秀敏 . 谭寿洪 . 江东亮 . 孔径 可控的多 孔羟基磷 灰石的 制 备工艺研究 [ J] . 功能 材料 与器 件学 报 . 2001, 7 ( 2) : 152 156 [ 4] [ 5] 姚秀敏 . 谭寿洪 . 江东亮 . 多 孔羟基磷 灰石陶瓷 的制备 [ J ] . 无机材料学报 . 2000, 15( 3) : 467- 472 D ean- M o Liu . Fabricat ion and charact eriz at ion of porous hydroxyapat it e gran ules[ J ] . Biomaterials, 1996, 17 ( 22 ) : 1955- 1957 [ 6] [ 7] 梁列峰 . 翁 杰 . 多 孔羟基 磷灰 石陶 瓷贯 通性的 控制 与改 善 [ J ] . 中国生物医学工程学报 . 2006, 25( 3) : 351- 354 H uo Q . , M argolese D . , Ciesla U . , et al . G eneralized syn t hesis of periodic surf act ant / in organic composit e mat eri als . Nat ure, 1994, 368( 2) : 317- 321 [ 8] [ 9] [ 10] 戴永定 . 沈继英 . 生物矿化作用机理 [ J ] . 动物学杂 志 . 1995, 30( 5) : 55- 58 W ein er S. , A ddadi L. D esign st rat egies in m ineraliz ed b io l ogical mat erials[ J] . M at er Ch em 1997, 7( 6) : 689- 702 王荔军 . 郭中满 . 李铁津 . 李 敏 . 生物矿 化纳米结 构材料 与 植物硅营养 [ J] . 1999, 19( 2) : 119- 128 [ 11] M ann S. Biomineral izat ion and b iom imet ic materials chem is try[ J] . M at er . Ch em. 1995, 5( 11) , 935- 946
4 2 3
粉、 碳粉等。有机造孔剂主要有天然纤维、 高分子 聚合物和有机酸 , 如聚甲基丙烯酸甲脂、 聚乙烯醇 缩丁醛、 甲基纤维素、 硬脂酸、 尿素等。 [ 3, 4] 姚秀敏等 将羟基磷灰石粉体与生物活性 玻璃、 PM MA 及分散剂、 粘结剂混 合球磨 , 烘干 后, 经干压、 等静压成形, 在设定温度 1200 下进 行烧结, 通过分析不同的造孔剂的粒径大小、 添加 量的多少、 烧结温度、 保温时间等 , 最终制得孔隙 率为 30 ~ 45% , 抗 弯 强 度 < 10 M Pa, 孔 径 < 200 m 的 多 孔 羟 基 磷 灰 石 陶 瓷。 L iu Dean mo [ 5] 使用 PVB 作为造孔剂与 H AP 粉末混合, 常 压下加热去除 PVB, 高温下煅烧, 通过控制 PVB 的粒径可进一步控制 多孔羟基磷灰 石的孔径大 小。
24 等) 导致无机物种在界面的浓缩。
山东陶瓷
第 31 卷 ( 2) 界面分子识别, 即在已形成的有机大分子
