焦炉煤气干法脱硫塔填料更换施工技术的探究论文【最新版】
焦炉煤气干法脱硫塔填料更换施工技术的探究论文摘要:主要介绍焦炉煤气干法脱硫塔填料更换施工技术在宝钢湛江钢铁煤精干法脱硫装置中的应用，详细叙述人员安全防护措施、旧填料清出方法、新填料装填方法及硫化亚铁(FeS)防自燃措施。
焦炉煤气干法脱硫塔是焦化厂的一种煤气净化设备，为一种干法立式煤气脱硫塔，应用粒状填料来脱除焦炉煤气中的硫化物，其脱硫效率较高，但填料的寿命较短，饱和的填料中富含硫化亚铁。
如何快速安全的对塔内饱和填料进行更换成了一项重要的事情。
本文主要探究了干法脱硫塔填料更换关键施工技术措施，以供参考。
1、工程概况宝钢湛江钢铁有限公司焦炉煤气精制单元共有12 座干法脱硫塔，每座脱硫塔直径为7 米，高度为19.5 米，塔内填料总重量约480 吨，分18 层均匀分部于塔体内部。
干法脱硫塔填料更换施工需要将塔体内部的全部填料分层清出以后装填新填料。
施工难点如下:一是要防止硫化亚铁自燃、起火;二是要保证施工人员在塔体内部有毒有害作业的施工安全。
2、焦炉煤气干法脱硫塔填料更换施工应注意的问题2.1 硫化亚铁的自燃现象硫化亚铁为深棕色或黑色固体，难溶于水，密度4.74g/cm3，熔点1193℃，溶于无机酸时放出硫化氢气体，硫化亚铁在潮湿空气中极易被氧化，其二价铁离子被氧化成三价铁离子，负二价硫氧化成四价硫，放出大量的热量。
由于局部温度升高，加速周围硫化亚铁的氧化，形成连锁反应。
较纯净的硫化亚铁在自燃的过程中，会产生白色的SO2气体，常被误认为水蒸汽，伴有刺激性气味。
如果硫化亚铁中存在碳和重质油，则它们在硫化亚铁的作用下，会迅速燃烧，放出更多的热量，极易造成火灾爆炸事故。
2.2 防止硫化亚铁自燃的措施(1)防止或减缓硫化亚铁的氧化速度。
硫化亚铁的自燃必须有氧气存在，因此在对焦炉煤气干法脱硫塔填料更换施工之前，建议采用氮气对塔内部进行彻底的吹扫置换，其目的有二，一是将塔内的易燃易爆气体置换干净，杜绝起火爆炸的可能。
二是氮气为惰性气体，使硫化亚铁填料不能与空气中的氧接触发生氧化反应。
旧填料清出作业时，禁止打开底部人孔，否则空气会从塔底进入塔内，在塔内会形成对流，使塔内氧含量大大提高。
(2)施工时严格控制温度。
影响硫化亚铁氧化的另一个因素为温度，所以在塔内吹扫时，尽量不采用蒸汽。
由于填料塔体积大，热容量高，在不通风的情况下，自燃冷却慢。
现场装备应急消防水管，如硫化亚铁自燃已产生高温时，可使用消防水喷淋扑救，明火熄灭后应及时充氮隔绝空气，防止填料进一步自燃。
3、干法脱硫填料更换施工准备工作3.1 技术方案准备在干法脱硫塔填料更换施工之前，施工单位应组织相关人员实地进行了解，制定具有针对性的施工方案，方案中应明确煤气区域施工安全防护技术措施、硫化亚铁防自燃等安全技术措施。
提出相关工机具、材料计划表，并编制具有时效性的施工网络进度。
另外，在施工前必须对所有施工人员进行安全、技术交施工前必须彻底切断填料塔的进出口煤气管道d 的煤气来源，一般采用堵设钢制煤气盲板的方法。
盲板堵设好以后，由生产方打开塔顶放散阀门，向填料塔内通入氮气，将塔内的煤气进行充分置换，一般要求放散口处的煤气含量降至25ppm 以下方为合格。
3.3 砌筑废填料临时围堰废填料富含硫化物、苯、氨等有害物质，一旦落入土壤、水体就会造成十分严重的环境污染事件，因此在填料更换前应在现场砌筑临时围堰并在围堰旁设置废水池。
围堰内冲洗、喷洒出的污染水不得外排，应全部流至废水池后集中处理。
3.4 防火措施施工区域为禁火区域，在施工过程中严格履行防火规章制度，作业人员严禁吸烟。
防止硫化亚铁自燃是整个施工过程中都必须面对的难题。
鉴于硫化亚铁氧化自燃的特性，干粉、泡沫灭火器对其灭火作用均不明显，建议现场设置多处消防水枪、消防水带备用。
3.5 主要施工设备25 吨、70 吨、200 吨汽车吊各一辆、便携式空气呼吸器四套、载人吊笼一台、对讲机若干台。
4、焦炉煤气干法脱硫塔填料更换施工技术要点4.1 焦炉煤气干法脱硫塔填料更换施工流程4.2 吊车的使用安排(1)200 吨汽车吊施工任务安排如下:主要用于整体吊装填料盘(含填料)，即负责将每层填料盘依次整体吊出或回装的起重作业。
(2)70 吨汽车吊施工任务安装如下:主要用于填料倾翻和空填料盘倒运的起重作业。
(3)25 吨汽车吊施工任务安排如下;主要用于吊装载人吊笼的吊运作业。
此时钢丝绳的安全系数不得低于12 倍，吊笼内只准承载2 人。
4.3 顶盖拆除(1)准备好消防水枪，消防水管管径不应低于DN60，并确保水压正常。
现场准备好 4 套便携式空气呼吸器备用,空气瓶内的气压不应低于22MPa。
现场准备好氧气、煤气、硫化氢、氨气气体检测仪，作业人员随身携带。
(2)用合格的CO 检测仪检测塔顶放散孔的气体，跟踪CO 是否发生明显变化，待CO 含量低于25ppm 后，方可进行顶盖拆除工作。
(3)采用用风动或液压扳手将槽体顶盖四周的固定螺栓逐个拆除。
然后在顶盖的3 个吊点栓挂钢丝绳，由200t 汽车吊慢速起吊，起吊时注意保护原有密封条，直至顶盖完全脱开后吊至地面，顶盖拆除工序完成。
4.4 塔内旧填料盘吊出(1)此工序作业人员需使用载人吊笼进入塔内，在使用吊笼前由专职安全员对吊笼及钢丝绳进行检查，并填写检查记录表，确保载人吊笼的安全。
由于塔体内部的气体主要是氮气和少量的煤气、硫化氢、氨气，严禁作业人员无防护措施直接进入塔内作业。
要求进塔作业的人员必须全部装备便携式空气呼吸器，气瓶压力不得低于22MPa,且作业时间控制在20 分钟以内,另外，现场应配备多台充满气的压缩空气瓶。
(2)塔顶设监护人员、指吊人员。
监护人员、指吊人员与吊车司机各持对讲机一部，对现场进行指挥。
2 名作业人员穿戴好空气呼吸器、挂好安全带后乘坐载人吊笼进入塔内。
塔内的填料盘边缘上预留有四处吊点，由作业人员在填料盘上挂好钢丝绳，并将钢丝绳挂上200t 吊车的主吊钩。
随后作业人员乘坐吊笼离开塔内。
(3)人员安全出塔以后，由200t 吊车将填料盘整体吊出。
填料盘正式起吊前，应先试吊，试吊无异常后方可正式将填料盘吊出。
塔顶的起重指挥人员确认安全后，指挥吊车缓慢起吊，吊出的填料盘依次放置在现场围堰内。
地面人员将准备好的填料盘编号牌挂在填料盘边缘以便于区分。
编号牌采用金属薄板制作，并使用钢印依次打上数字序号予以区分。
塔内共有18 层填料盘，可依次采用此方法将旧填料吊出。
(4)填料塔顶盖一旦打开，旧填料中的硫化亚铁即接触氧气开始缓慢氧化，施工方应在最短的时间之内将塔内的填料盘全部吊出。
根据目前填料塔内的填料量，填料清出时间控制在一天之内较为合理。
若因大雨等恶劣天气需中断施工时，必须及时回装顶盖，并向塔内通氮气保护。
施工过程中，塔内的旧填料与空气接触时间越长硫化亚铁就会氧化的越多, 旧填料在塔内一旦大面积氧化，就会产生大量的“浓烟”，即二氧化硫气体，严重时会引起明火燃烧，甚至爆炸，产生严重的后果。
4.5 填料倾翻填料盘吊至地面以后，由70 吨吊车配合将旧填料倾倒至围堰内，倒出后检查填料盘玻璃钢隔栅是否损坏或错乱，重新清理干净后备用。
地面作业人员应及时查看倾倒在围堰内的填料是否自燃，如有自燃的情况可喷洒消防水进行处理。
倾倒在围堰内的填料不可长时间堆放，应及时清运至业主指定地点处理。
4.6 底部清槽塔内的18 层填料盘完全吊出后，方可打开填料塔底部的人孔门。
人孔门打开以后人员不得进入，应先用轴流风机固定在人孔处对塔内进行强制通风，直至通风后塔内氧含量检测合格后，施工人员佩戴氧含量检测仪方可进入塔内，对塔底的残余填料进行清槽。
人工清槽时，可将底部残余填料先装入料斗中，然后由吊车将其吊出塔外，逐步将槽底清理干净。
4.7 新填料回装(1)装填新填料。
新填料先分别装入填料盘内，然后再由200t吊车将装满填料的填料盘依次回装至填料塔内。
新填料虽然不具氧化性，但是不得受潮，以免影响其使用性能。
新填料回装前，可使用70T 吊车配合，依次将空填料盘倒运铺开，然后逐个回装新填料。
(2)填料盘装入。
装满填料的填料盘应及时装入填料塔内，填料盘由由下至上逐层回装，回装填料盘时应注意应按照填料盘的编号依次回装，不可装错。
装入过程由200t 吊机配合逐层回装，待填料盘与导轨吻合后匀速慢下，下到底部后，由2 名作业人员穿好安全带，戴好氧含量。
煤气检测仪，乘坐吊笼进入塔内进行检查和取钩作业。
确认填料盘完全下降到位确认后方可取钩。
后续填料盘回装过程往复上述动作。
(3)新填料盘回装过程中，塔内作业人员无需穿戴空气呼吸器。
但要求塔底所有人孔不得关闭，且应使用轴流风机强制通风，施工人员应佩戴氧含量、煤气检测仪。
4.8 顶盖回装所有填料盘回装完成以后，开始回装顶盖。
先在顶盖法兰处安装橡胶密封条，然后由200t 汽车吊配合回装顶盖，精确调整对位，穿好定位螺栓后依次安装所有螺栓，最后用液压或风动扳手将8 个对角螺栓拧紧后再逐一紧固即可。
5、结语综上所述，焦炉煤气干法脱硫塔填料更换施工时，应充分考虑现场实际危险源和施工技术难点，采用合适的施工技术，制定相应的施工方案，严格控制施工质量，加强施工安全防护，科学合理的组织施工，实现干法脱硫塔填料更换施工安全质量双受控的目标。
Diamox式焦炉煤气脱硫塔引入填料塔技术
量。 其有 效方 法 之 一是 将 Ｄ ａ ｏ 脱 硫 塔 制 成填 料 ｉｍ ｘ
式 中 ，Ⅳ 为吸 收速度 （ｍｏ ｍ ｈ ） ｖ Ａ ｋ ｌ ２Ａｙ ；Ｋ 为传 质 系 ／ 脱 硫塔采 用填 料塔 。可 降低吸 收液循 环量 ，由 此 带来 如下好 处 ： １ ）减少 Ｈ Ｓ汽 提塔 的汽提操 作蒸 汽用 量 ； ２
脱硫 塔采 用填料 塔 ．其所需 要填 料 的高度是 按照 如
下 顺序进 行设 计 的。
１ ）推测现 有空 喷塔 的吸收 能力 （ 理论层 数 ） ；
ＬＧ （ ／ 液气 比值 ） ，一边 使用 含 有 约 １ ％氨 的 吸收 液
（ 以下 称为 吸收 液 ）吸收 和脱 除焦 炉 煤气 中的 Ｈ２， Ｓ
燃 料 与 化 工
Ｆｕ ｌ＆ Ｃｈ ｍｉａ ｒ ｃ ｓ ｅ ｅ ｅ ｃ ｌＰ ｏ ｅ ｓ ｓ
Ｓｐ２ ０ ｅ ． ０１ Ｖｏ ． ． １ Ｎｏ５ ４ｌ
Ｄａ ｘ ｉｍｏ 式焦炉煤气脱硫塔引入填料塔技术
Ｄａ ｏ 脱 硫 设 备 大 致 分 为 ２种 ：一 种 是 脱 硫 ｉ ｘ ｍ 塔 ，它 是采 用 吸收液 脱 除焦 炉煤 气 中 的 Ｈ Ｓ ２ ；另 一
述 方法 求 出各 填料 高度 的吸 收效率 计算 结果 的基础
上 ，推测 最佳 的填料 高度 。
Ｅ ａ Ⅳ
』＝ ｖ ，
公 式 （ ）所 示 克劳 斯反 应 生 成单 体硫 磺 回收 。而 １
燃烧后 的酸 性气体 显 热用锅 炉作 为蒸汽 回收 。
２ ２＋ ０－ ３ ＋ Ｈ ０ ＨＳ Ｓ ２－ Ｓ ２ ２ － ￣ （） １
种 是 汽 提 塔 ，它 是 从 吸 收 Ｈ２ 的 吸 收 液 中 回 收 Ｓ后
焦炉煤气一塔式脱硫技术研究及应用
焦炉煤气一塔式脱硫技术研究及应用高翔【摘要】In order to achieve the SO2 emission being no more than 50mg/m3 in coke oven gas according to the " GB 16171-2012" standard in coking chemical industry,Shanxi Coking Group Limited company updated and reconstructed the desulfurization system from 2014 to 2015.The vertical space was considered adequately used for shortening the process,because of the limit of place and adjacent to benzene unit.The PDS tower desulfurization technology was adopted during technical reforming.The technology had the advantages of short process,small footprint,less investment,etc.Resuhs show that the H2S concentration in coke oven gas can be reduced to less than 20 mg/m3,which can completely meet the requirements of national environmental protection.%为了达到GB 16171-2012《炼焦化学工业污染物排放标准》中关于焦炉煤气中焦炉煤气在燃烧时排放SO2的浓度不大于50 mg/m3的要求,山西焦化集团有限公司从2014-2015年对现有的煤气脱硫系统进行了焦炉煤气H2S含量提标改造.针对改造现场场地小、毗邻苯装置区特点,提出此次工艺流程短、占地面积小,充分利用竖向空间的要求.此次改造选用了PDS一塔式脱硫技术,该技术具有流程短、占地面积小、投资少等特点.生产结果表明,一塔式脱硫技术可将焦炉煤气中的H2S浓度脱除至小于20 mg/m3,满足国家环保要求.【期刊名称】《洁净煤技术》【年(卷),期】2017(023)003【总页数】5页(P128-132)【关键词】焦炉煤气;一塔式脱硫技术;H2S浓度;塔后指标【作者】高翔【作者单位】山西焦化集团有限公司,山西洪洞041606【正文语种】中文【中图分类】TQ546.5随着现代工业的飞速发展，环境污染日益加剧，环保已成为人们越来越关注的问题。
我国焦炉煤气脱硫技术现状
我国焦炉煤气脱硫技术现状1、概述焦炉煤气是重要的中高热值气体燃料，既可用于钢铁生产，也可供城市居民使用，还可作为原料气用于生产合成氨、甲醇等产品，不论采用何种方式利用焦炉煤气，其硫含量都必须降低到一定程度。
炼焦煤料中含有0.5%~l.2%的硫，其中有20%~45%的硫以硫化物形式进入荒煤气中形成硫化氢气体，另外还有相当数量的氰化氢。
焦炉产生的粗煤气中含有多种杂质，需要进行净化。
焦炉煤气中一般含硫化氢4~8g/m3，含氨4~9g/m3，含氰化氢0.5～1.5g/m3。
硫化氢（H2S）及其燃烧产物二氧化硫（SO2）对人体均有毒性，氰化氢的毒性更强。
氰化氢和氨在燃烧时生成氮氧化物（NOX），二氧化硫与氮氧化物都是形成酸雨的主要物质，煤气的脱硫脱氰洗氨主要是基于环境保护的需要。
此外，对轧制高质量钢材所用燃气的含硫量也有较高的要求，煤气中H2S的存在，不仅会腐蚀粗苯系统设备，而且还会使吸收粗苯的洗油和水形成乳化物，影响油水分离。
因此，脱除硫化氢对减轻大气和水质的污染、加强环境保护以及减轻设备腐蚀均有重要意义。
2、焦炉煤气脱硫方法近几年，钢铁企业的快速发展带动了焦化行业的发展，其中随着世界环保意识的加强，国内外焦炉煤气脱硫脱氰技术得以迅速开发和改良，先后出现了干式氢氧化铁法、湿式碱法、改良ADA法等脱硫方法。
总的来说，煤气的脱硫方法按吸收剂的形态，可分为干法和湿法两大类。
2.1 焦炉煤气干法脱硫技术干法脱硫工艺是利用固体吸收剂脱除煤气中的硫化氢，多采用固定床原理，操作简单可靠，脱硫精度高，但处理量小，适用于低含硫气体的处理，一般多用于二次精脱硫。
但是由于气固吸附反应速度较慢，因此该工艺运行的设备一般比较庞大，再者由于吸附剂硫容的限制，脱硫剂更换频繁，消耗量大，而且脱硫剂不易再生，致使运行费用增高，劳动强度大，同时不能回收成品硫，废脱硫剂、废气、废水严重污染环境，因此，在大型焦化和钢铁行业，如果焦炉煤气不进行深加工（如焦炉煤气制甲醇），一般不考虑干法脱硫；中小型焦化厂主要采用干法工艺。

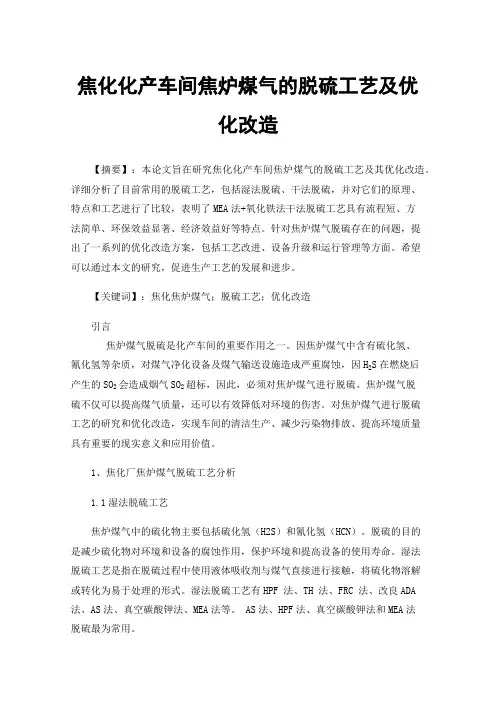

焦化化产车间焦炉煤气的脱硫工艺及优化改造
焦化化产车间焦炉煤气的脱硫工艺及优化改造【摘要】：本论文旨在研究焦化化产车间焦炉煤气的脱硫工艺及其优化改造。
详细分析了目前常用的脱硫工艺，包括湿法脱硫、干法脱硫，并对它们的原理、特点和工艺进行了比较，表明了MEA法+氧化铁法干法脱硫工艺具有流程短、方法简单、环保效益显著、经济效益好等特点。
针对焦炉煤气脱硫存在的问题，提出了一系列的优化改造方案，包括工艺改进、设备升级和运行管理等方面。
希望可以通过本文的研究，促进生产工艺的发展和进步。
【关键词】：焦化焦炉煤气；脱硫工艺；优化改造引言焦炉煤气脱硫是化产车间的重要作用之一。
因焦炉煤气中含有硫化氢、氰化氢等杂质，对煤气净化设备及煤气输送设施造成严重腐蚀，因H2S在燃烧后产生的SO2会造成烟气SO2超标，因此，必须对焦炉煤气进行脱硫。
焦炉煤气脱硫不仅可以提高煤气质量，还可以有效降低对环境的伤害。
对焦炉煤气进行脱硫工艺的研究和优化改造，实现车间的清洁生产、减少污染物排放、提高环境质量具有重要的现实意义和应用价值。
1、焦化厂焦炉煤气脱硫工艺分析1.1湿法脱硫工艺焦炉煤气中的硫化物主要包括硫化氢（H2S）和氰化氢（HCN）。
脱硫的目的是减少硫化物对环境和设备的腐蚀作用，保护环境和提高设备的使用寿命。
湿法脱硫工艺是指在脱硫过程中使用液体吸收剂与煤气直接进行接触，将硫化物溶解或转化为易于处理的形式。
湿法脱硫工艺有HPF 法、TH 法、FRC 法、改良ADA 法、AS法、真空碳酸钾法、MEA法等。
AS法、HPF法、真空碳酸钾法和MEA法脱硫最为常用。
1.1.1 常用湿法脱硫工艺原理AS法煤气脱硫工艺是以焦炉煤气中的氨为碱源，用洗氨后的富氨水吸收煤气中的硫化氢；HPF法脱硫工艺是以煤气中的氨为碱源、HPF为催化剂来脱除煤气中的硫化氢；真空碳酸钾法煤气脱硫是利用碳酸钾溶液吸收焦炉煤气中的硫化氢和氰化氢；MEA法脱硫工艺是采用15%的MEA溶液与焦炉煤气逆向接触，吸收煤气中的H2S、HCN等气体，之后焦炉煤气从吸收塔顶排出。
焦炉煤气HPF法脱硫技术的应用实践与改进探讨
机 械 化 工
Ｄ Ｏ Ｉ ： １ ０ ． １ ９ ３ ９ ２ ／ ｊ ． ｃ ｎ ｋ ｉ ． １ ６ ７ １ － ７ ３ ４ １ ． ２ ０ １ ７ １ ７ １ ２ ８
焦 炉煤 气 Ｈ Ｐ Ｆ法脱 硫 技 术 的应 用 实践 与改 进 探 讨
韩增波
河北中煤旭 阳焦化 有限公 司化产 车间脱硫工段 河北邢 台 ０ ５ ５ ３ ５ ０
三、 工 艺 流 程
、
Ｈ Ｐ Ｆ法 脱 硫 技 术 工 作 原 理
Ｈ Ｐ Ｆ法脱硫工艺 是液 相催化 氧化 法 ， 传统 的 Ｈ Ｐ Ｆ法脱 硫 技术是通 过焦 炉煤气 的氨气作为吸 收剂 ， 吸收煤气 中的 Ｈ 。 ｓ和 Ｈ Ｃ Ｎ ， 反应 生成 Ｎ Ｈ Ｈ Ｓ 、 （ Ｎ Ｈ ） ２ Ｓ ， 最后 氧化 还原 成 ｓ和硫 化 物。Ｈ Ｐ Ｆ脱硫 工艺 的基 本原 理是让 碱性 溶液吸 收煤气 中的酸 性硫化氢 ， 但是 碱性 物质 不能 直接将硫 化氢 氧化 为硫 ， 溶液 中 还需要添加氧化剂 ， 氧化剂将硫化 氢氧化为硫 。在还原过程 中 收煤气 中的硫化氢 ， 此 时的煤气 硫化氢 的含量为 ５ ０ ０ ｍ ｇ ／ ｍ ， 并 将其送入到硫胺工段 。吸收 了 Ｈ ２ Ｓ Ｈ Ｃ Ｎ的脱硫液从塔 底流 出 ， 还会 与空气发生氧化反应 ， 这样 氧化剂可 以循环使用 。 进入反映槽 ， 通过脱硫 液循环 泵将 其送 人到再 生塔 ， 再 生 塔通 ＨＰ Ｆ法脱硫工 艺反应公式 ： Ｈ ２ ｓ Ｗ － ０ ２ 一Ｈ ２ ０＋ｓ 过压缩空气装置 ， 让溶液 在再 生塔 内氧 化再 生 ， 从 而 达到循 环 反应机理有 ： Ｈ２ Ｓ —Ｈ ＋Ｈ Ｓ ‘ 利用的 目的 。再生 以后 的冷却液 从塔 顶 的液位 调节器 自流到 ＡＯ， Ｓ＋ＨＳ ‘ — Ａｒ ， Ｓ 脱硫塔循环系统 ， 便 于循 环使用 。浮在再 生塔 顶部 的泡 沫 ， 则 通过高差流入到泡沫槽 ， 经过泡沫泵送 人到压滤 机除水处 理进 行 回收利用 ， 生成 硫膏。 公式 中的 Ａ Ｏ， Ｓ与 Ａ ｒ ， ｓ表示 氧化剂 的氧 化态 和还原 态 。 四、 ＨＰ Ｆ脱硫工艺改进以后运行效 果 Ｈ Ｐ Ｆ脱硫 工艺 的催化 剂是 复合催化 剂 ， 与其他 催化 剂相 比 ， 复 通过对脱硫工艺的改进 以后 ， 在满足 生产 需求 的基础上 ， 煤 合催化剂在脱硫脱氧过程中 ， 还可 以再 生催化作用 。所 以 Ｈ Ｐ Ｆ 气脱硫效率达到了 ９ ９ ％， 脱硫后硫化氢的含量低于 ２ ５ ｍ ｇ ／ ｍ ， 比 脱硫 工艺具有活 性高 、 流动性好 、 脱 硫率高 ， 在脱硫 过程 中 ， 不 行业要求 ５ ０ ｍｇ ／ ｍ ３低 一 半 ， 脱 氰 率 达到 了 ８ ５ ％， 脱 硫 液 中的 会造成管道和设备的堵塞。 Ｎ Ｈ Ｃ Ｈ Ｓ和 （ Ｎ Ｈ ４ ） ２ ｓ ２ Ｏ ３ 等盐类浓 度低于 ２ ５ ０ ｇ ／ Ｌ 。不 仅减少 了 Ｈ Ｐ Ｆ脱硫工艺 分 为吸 收反 应 、 催 化 反应 、 催 化 再生 反 应 。 Ｈ Ｃ Ｎ、 Ｈ ： Ｓ等硫化物和 氰化 氢的 排放 量 ， 而 且改 善 了煤气 的质 脱硫液 由 Ｈ Ｐ Ｆ催化剂 、 Ｐ Ｄ Ｓ催化剂 、 游离 氨 、 盐 类等 组成 ， 由于 量 ， 有效 的降低硫 对设备 的腐蚀 ， 降低 了硫 化物 的排放 量 ， 有利 反应过程 ， 脱硫循环 液 中的盐类积 累速度 比较 缓慢 ， 长期 运行 于改善周 围生态环境 ， 符合 国家 环保 节能经济发展战略要求 。 过程 中， 很容易影响脱硫效果 ， 因此需 要对 Ｈ Ｐ Ｆ液 进行处理 。 五、 结语 二、 ＨＰ Ｆ脱硫工艺改进措施 煤气焦炉 Ｈ Ｐ Ｆ法脱硫工艺 ， 将氨水与氢氧化钠 和碳 酸钠混 （ 一） 在 氨水 中添加 氢氧化钠和碳酸钠 合在 一起 ， 作 为脱硫剂 ， 比单一 的氨水 脱硫剂脱硫效果 更明显 。 为 了进一步提高脱 硫效果 ， 对 脱硫工 艺进行 改进 ， 氨 水作 改进 的脱 硫工艺在保持原有 的 Ｈ Ｐ Ｆ脱硫工艺 ， 符合焦炉煤气 生 为吸收剂 ， 但是在氨 水 中添加氢 氧化钠 和碳酸 钠 ， 提高 吸收剂 产要 求 ， 同时又提高 了脱硫率 ， 经济效益和环境效益 明显 。 的碱度和 Ｐ Ｈ值 ， 提高脱硫效果 。氨水经过焦炉煤气净化处理 ， 参考文献 ： 氢氧化钠和碳酸钠 可 以直 接投入 到脱硫 液槽 中。在氨水 中添 ［ １ ］ 董延军 ， 许 道 亮， 郑 先 勇， 等． 焦炉 煤 气 Ｈ Ｐ Ｆ法脱硫 工 加氢氧化钠 ， 能有效地抑制碳 酸钠 的水 解 ， 降低碳 酸氢 钠作用 ， 艺的改进与应 用［ Ｊ ］ ． 广 州化工 ， ２ ０ １ ３ ， ４ １ （ ８ ） ： １ ８ ３ － １ ８ ４ ． 提高碱度 的 Ｐ Ｈ值 ， 从而提高脱硫率 。 ［ ２ ］ 段 素 兰， 马兴敏 ， 刘君 红 ， 等． 焦炉 煤 气 Ｈ Ｐ Ｆ脱硫 废 液 （ 二） 降低脱硫 液的温度 无害化 处理技 术ｆ Ｊ ７ ． 冶金 动力 ， ２ ０ １ ３ ， （ ９ ） ： １ ５ — １ ７ ． 夏季温度高 ， 脱硫液 温度受到气候 影响 ， 温度偏高 ， 最高温 『 ３ ］ 王燕 霞． 焦炉煤 气 Ｈ Ｐ Ｆ法脱 硫 工 艺 比较 ［ Ｊ ］ ． 广 东化 度可达 ４ ３ 摄 氏度 ， 脱硫液 中的氨含量逐 渐降低 ， 最低时 ＜ ４ ｇ ／ Ｌ ， 工， ２ ０ １ ５ ， ４ ２ （ １ ２ ） ： ９ ９ ． １ ０ １ ． Ｐ Ｈ值 为 ７ ． ５ 。随着温度的升高 ， 硫酸铵和硫氢酸铵的含量却在
焦炉煤气脱硫工艺实际处理效果及优缺点分析
焦炉煤气脱硫工艺实际处理效果及优缺点分析
贺文奇
【期刊名称】《山西化工》
【年(卷),期】2024(44)3
【摘要】为进一步探究焦炉煤气脱硫工艺的优化路径,研究以某焦化厂的焦炉煤气硫化物超标问题为实际研究案例,通过文献研究等方式,确定HPF法、超重力技术模式和微晶吸附三种新型脱硫工艺,并结合具体指标参数,对三种脱硫工艺的性能和优
缺点进行简要分析,以实现工艺模式的优选。
最终确定采用优化后的HPF法(湿法氧化法)进行脱硫处理,其在实际运行中表现相对较为优异,具有一定的理论和现实意义。
【总页数】3页(P115-117)
【作者】贺文奇
【作者单位】山西焦化集团有限公司
【正文语种】中文
【中图分类】TQ546.5
【相关文献】
1.焦炉煤气脱硫废液脱色脱盐处理工艺研究
2.焦炉煤气HPF脱硫工艺废液处理新
技术3.焦炉煤气脱硫工艺及实际运行效果研究4.离子型湿法氧化脱硫工艺处理高
浓度H_(2)S焦炉煤气5.焦炉煤气脱硫工艺废液处理技术
因版权原因，仅展示原文概要，查看原文内容请购买。
焦炉煤气一塔式脱硫工艺应用实践
喷
射
器
再 生液 满流 经过 “ ｕ ” 管 继续 喷洒 煤气 。
１ 存在 问题 及处 理方 法
一
放 大 图
塔式脱 硫 利用 了 Ｈ Ｐ Ｆ法 脱 硫 原理 ， 属 国内先
收稿 日期 ： ２ ０ １ ３— ０ ７—１ ６
进行 了更换 ， 对腐蚀 的设备进行高标准包焊、 防腐 ，
作者简 介 ： 朱宁征 （ １ ９ ８ １ 一） ， 男， 学士， 现主要从事生 产管理工作 。
第 ９期
朱 宁征 ： 焦炉煤气一塔式脱硫工艺应用实践
・ ２ ０ ９・
・
２０ ８・
山 东 化 工 Ｓ ＨＡ Ｎ Ｄ ０ Ｎ Ｇ Ｃ Ｈ Ｅ Ｍ Ｉ Ｃ Ａ Ｌ Ｉ Ｎ Ｄ Ｕ Ｓ Ｉ Ｒ Ｙ
２ ０ １ ３年第 ４ ２卷
焦炉煤气一塔式脱硫工艺应用实践
朱 宁征
（ 济钢化工厂 ， 山东 济南 ２ ５ ０ １ ０ １ ）
摘要 ： 本文介绍了属国内先进 的济钢 Ｈ Ｐ Ｆ 法一塔式脱硫工艺 ， 该工艺 自开工运行 以来出现了许多设备、 工艺问题 ， 济钢化工厂针对
进的脱硫工艺 ， 但也存在一系列 的问题。 １ ． １ 设备 问题 由于施工时设备的选型、 选材不合理， 运行后出 现了多处跑 冒滴漏及腐蚀 的现象 ， 严重影响稳定运
行 。针 对此 问题 ， 我 厂 重 新 对 不 能 满 足要 求 的设 备
ห้องสมุดไป่ตู้
脱 硫 液 系
图１ 一塔 式脱硫 工艺流程 图
为 了创 新脱 硫工 艺 、 减少 占地 面 积和节 约 能源 ，
焦炉煤气制甲醇中的精脱硫工艺优化研究吴曦诺
焦炉煤气制甲醇中的精脱硫工艺优化研究吴曦诺发布时间：2023-07-04T06:14:35.559Z 来源：《科技新时代》2023年8期作者：吴曦诺[导读] 随着我国经济的发展，煤炭开采和加工也急剧增加，焦炉煤气成为煤炭生产中的污染物。
因此，焦炉煤气高温蒸馏是焦炉煤气治理的重要手段。
但由于我国煤炭多为硫磺煤，所产生的焦炉煤气中含有一定量的硫，其中大部分是焦炉煤气中的硫化物。
硫化物不仅会损坏甲醇生产设备，还会损坏整个生产系统的管道和输送设备。
由于甲醇生产需要各种催化剂，而硫化物与这些催化剂相互作用，因此采用合适的脱硫技术生产甲醇非常重要。
本文主要探讨焦炉煤气制甲醇工艺中的脱硫技术。
内蒙古恒坤化工有限公司内蒙古自治区鄂尔多斯市 016299摘要：随着我国经济的发展，煤炭开采和加工也急剧增加，焦炉煤气成为煤炭生产中的污染物。
因此，焦炉煤气高温蒸馏是焦炉煤气治理的重要手段。
但由于我国煤炭多为硫磺煤，所产生的焦炉煤气中含有一定量的硫，其中大部分是焦炉煤气中的硫化物。
硫化物不仅会损坏甲醇生产设备，还会损坏整个生产系统的管道和输送设备。
由于甲醇生产需要各种催化剂，而硫化物与这些催化剂相互作用，因此采用合适的脱硫技术生产甲醇非常重要。
本文主要探讨焦炉煤气制甲醇工艺中的脱硫技术。
关键词：焦炉煤气制甲醇；精细脱硫；优化前言随着钢铁工业的快速发展，需要更多的焦炭来推动钢铁工业的可持续发展，但焦炭生产会产生大量的焦炉煤气。
焦炉沼气是甲醇的主要生产方法，对甲醇合成工艺的发展起到了重要作用。
制备过程中需要精细脱硫，以减少合成催化剂的腐蚀和管道改质及中毒。
然而，在实际的焦炉煤气制甲醇工艺中，存在焦炉煤气组分复杂、甲醇合成条件不理想等问题。
因此，解决这一问题迫在眉睫。
1焦炉煤气甲醇及精细脱硫工艺概述焦炉煤气生产的甲醇主要用作原料。
工业甲醇是通过高温干馏生产的。
焦炉煤气综合利用有效防止了环境污染。
同时，生产废料可作为焦炉煤气制甲醇的原料，主要步骤是将纯焦炉煤气送入甲醇生产设备，然后将焦炉煤气输送至相应的脱硫装置装置通过沉降、缓冲、稳压等一系列操作，进行适当的脱硫处理。
焦炉煤气脱硫工艺优化
焦炉煤气脱硫工艺优化高和平洪利强神华蒙西煤化股份有限公司焦化一厂二○一○年八月三十日焦炉煤气脱硫工艺优化高和平洪利强神华蒙西煤化股份有限公司焦化一厂内蒙古乌海市 016000摘要S、HCN及其燃烧产物对大气环境的污染问题日益突出,严重影响了焦焦炉煤气中H2化工业的可持续发展,改造现有焦炉煤气净化工艺技术刻不容缓。
HS被吸入人体，进入2S 血液后与血红蛋白结合生成不可还原的硫化血红蛋白而使人中毒。
生产车间允许的H2含量小于10mg/m3。
综上所述，焦炉煤气必须脱除HS和HCN。
2本论文简述了国内外焦炉煤气净化工艺的发展与研究现状，介绍了焦炉煤气脱硫脱氰的几种方法。
重点说明了湿式氧化工艺中的PDS法，并介绍了我厂在脱硫生产中遇见的工艺问题及解决方法，并且对工艺和设备进行了部分改造，更有效的脱除了煤气中的HS。
2关键词：焦炉煤气；脱硫脱氰；PDS法；脱硫液；碳酸钠；硫磺第一篇焦炉煤气脱硫脱氰综述第一章绪论随着世界范围内环保法规的日趋严格以及环保意识的不断增强，传统的煤气净化技术已不能满足需要，日益显示出资源浪费和环境污染等缺陷。
尤其是氨和苯回收率低，高热值煤气未合理利用，因而经济效益差。
焦炉煤气中H2S、HCN及其燃烧产物对大气环境的污染问题日益突出，严重影响了焦化工业的可持续发展，改造现有焦炉煤气净化工艺技术刻不容缓。
（1）消除焦炉加热煤气管道的堵塞、腐蚀等问题，改善焦炉加热条件，同时，合理利用焦炉煤气，促进焦炉生产正常化。
（2）确保氨、苯烃及焦炉煤气等资源的合理利用，节能降耗，降低焦炭生产成本，提高企业经济效益。
（3）降低中小型焦化厂生产过程中废水、废气、烟尘和有毒物质的排放量，保护环境。
焦化厂一般由备煤车间、炼焦车间、回收车间、焦油加工车间、苯加工车间、脱硫车间和废水处理车间组成。
煤在炼焦过程中约有30~35%的硫转化成硫化氢等硫化物，焦炉煤气中氰化氢含量取决于煤中氮含量和炭化温度，氰化氢主要是氨与红焦、一氧化碳及碳氢化合物反应生成的。
焦炉煤气净化系统工艺优化及填料无污染再生技术研究
站是将焦炉煤气进行净化、加压后 ， 给炼钢厂连 供 铸 、 Ｈ真空处理和 Ｌ 炉等工序 ，进行连铸坯的切 Ｒ Ｆ 割 、 Ｈ真空处理和 Ｌ 炉中间包烘烤等。 Ｒ Ｆ 连铸焦炉煤气净化系统为“ 脱萘塔＋ 脱硫塔” 工
艺。 系统设置有脱萘塔 ２座 ， 脱硫塔 ３ ， 座 连铸净化 系统处 理能 力 为 ３００ｍ／。净化 系 统 运行 一段 时 ０ ３ ｈ 间后 （ 一般 ３ ６个 月 ）将 对 脱萘 塔 进 行再 生 。设 计 － ，
【 ｅ ｏｄ】ｐｒ ｃｔｎｓｓ ｍ ｏ ｃｋ ｖｎｇｓ ｒ ｅｅ ｔ ｎｏ ｆｌ ｇ ｎｐ ｔ ｌ ｅｒ Ｋ ｙｗ ｒｓ ｕ ｆａ ｏ ｙｔ ｆ ｏｅｏｅ ａ； ｅ ｎｒ ｉ ｆ ｌｎ； ａｈ ａ ｎ － ｉ ｉ ｉ ｅ ｇ ａｏ ｉ ｉ ｈｅ ｅ
ｍｏ ｉ ｇ ｅａ ｒｎ ｖ ｎ ；ｄ ｔ ｒｉ ｇ
Ｓ ｕ ｙ ｏ ｒ ｃ ｓ ｔ ｉａ ｉ ｎ ｏ ｒｆｃ ｔ ｎ Ｓ ｓｅ ｆＣｏ ｅ Ｏｖ ｎ Ｇａ ｔ ｄ ｆＰ ｏ ｅ ｓＯｐ ｉ ｚ ｔ ｆＰｕ ｉ ａ ｉ ｙ ｔ ｍ ｏ ｋ ｅ ｓ ｍ ｏ ｉ ｏ
ａ ｎ－ｐｏｌ ｉ ｎ ｇ ｎｅ ａ ｉ ｃ ｎｏ ｏ ｙ ｏ ｌｉ ｎｄ Ｎｏ ｌｕｔｏ Ｒｅ ｅ ｒ ｔｖｅＴｅ ｈ ｌ ｇ ｆＦｉ ｎｇ ｌ
ＬＶ ｎ Ｙｏ ｇ
（ｎ ｒ ｏｒｅ ａｄＰ ｗ ｒ ｅ ｔ ， ａｚｉｕ ｅ ｔ ｌＶｎ ｄｕ ｏ Ｌｄ Ｐ ｎｈ ｕ， ｉ ｕｎ６ ７０ ， ｈｎ） Ｅ ｅｇ Ｓ ｕｃｓ ｎ ｏ ｅ ｎｅ Ｐ ｎｈｈ ａ ｗＳｅ — ａａ ｉｍ Ｃ ． ｔ， ａｚｉ ａ Ｓｃ ａ １ ０ ０ Ｃ ｉ ｙ Ｃ ｒ Ｎ ｅ ， ． ｈ ｈ ａ
１ 现连铸 用净化加压站工艺及存在 的问题
