线路故障的处理
线路故障的处理
一、线路跳闸后处理。
1.当线路跳闸后应准确的记录时间，看好表计和闪光，复归开关把
手，检查保护重合闸的动作情况，报告调度。
无论重合闸成功与否均应对所跳线路开关，刀闸，CT及线路出口详细检查一遍，着重检查一下开关油色，有无喷油等。
2.若重合闸动作不成功应检查合闸动力保险是否完好。
3.将检查结果报告调度，并做好运行记录和开关跳闸记录。
4.线路故障本身开关拒跳将越级到主变开关跳闸，遇有这种情况应
立即检查保护动作情况，如有线路开关保护动作而开关拒动，立即手动切开故障线路开关及两刀闸，送出母线和其它线路。
5.线路故障保护拒动，将越级到主变开关跳闸，遇有这种情况应立
即检查保护动作情况，如无掉牌，应拉开所有线路开关，用主变开关给母线充电量好后送各线路。
如送某一线路再次跳闸，应次送出主变和线路。
二、遇有下列情况可不待调令强送一次
1.没有重合闸或因重合闸回路故障在停用中的单源线路跳闸（如
6KV生活线）。
2.35KV线路当重合闸采用普通方式时，如果线路故障重合闸装置
未动。
三、下列情况没有调令不得强送
1.双回线一回线跳闸。
2.线路故障跳闸，重合闸动作未成功。
四、下列情况不得强送电
1.试运行和空充电的线路故障跳闸。
2.带电作业线路故障跳闸。
3.电容器开关及主变开关跳闸。
4.开关已达小修次数；重合闸禁止投入。
5.有明显故障点对人身和设备安全有威胁。
五、强送电应注意的问题
1.强送前应停止重合闸。
2.强送后，无论成功与否，应对开关外部进行检查。
3.强送成功后，应检查三相电负荷是否平衡。
解析输电线路运行故障和处理措施
解析输电线路运行故障和处理措施输电线路是电力系统的重要组成部分，负责将发电厂发出的电能经过输电线路传到各个用电地点。
然而，在使用输电线路的过程中，由于各种原因，可能会发生运行故障，严重影响电网的稳定运行。
本文将对输电线路运行故障的处理措施进行详细解析。
一、常见故障类型1、短路故障：在输电线路中，电气连接不良或者绝缘破裂等遭遇外力撞击，产生了导体之间的短路，短路电流会迅速增大，严重威胁输电线路设备安全。
2、接地故障：输电线路遭受雷击或者接地电阻不良等原因，导致电流逆向流回输电线路，严重影响电网的正常使用。
3、高低压电气设备故障：输电线路设备中的开关、变压器等电气设备运行不正常，导致输电线路运行故障，严重影响电网的稳定性。
二、处理措施1、呼叫应急服务一旦发现输电线路出现运行故障，首要措施就是呼叫应急服务。
应急服务人员能够根据故障的具体情况及时响应，到现场进行诊断和维修。
及时呼叫应急服务可以最大限度地减小故障造成的损失。
2、及时切断电源在发生故障后，需要立即切断电源，以避免故障扩大。
在切断电源之前，需要首先确保安全，避免发生人员伤亡事故。
切断电源之后，需要对故障进行进一步的诊断。
3、故障诊断进行故障诊断是找到并解决运行故障的关键步骤。
切断电源之后，可以采用多种方法对输电线路进行故障诊断。
需要先行确认输电线路故障的具体类型，进而采取不同的处理措施。
4、解决故障并进行修复在故障诊断的基础上，可以根据具体故障情况，采取相应的措施进行故障解决，并进行线路修复。
在此过程中，需要严格按照相应的规范和标准进行操作，确保线路的安全性和稳定性。
总之，输电线路故障的处理需要采取一系列的措施，既要尽快进行故障发现和切断电源，同时也需要进行故障诊断和解决故障，保证电网的可靠性和安全稳定运行。
此外，需要进行故障分析和修复后的调试工作，确保服务的质量和效果。
电路线路故障的原因和解决方法
电路线路故障的原因和解决方法电路线路故障是电子设备中常见的问题，它可能导致设备无法正常工作或者损坏。
本文将探讨电路线路故障的原因和解决方法，帮助读者更好地理解和解决这类问题。
一、原因1. 电路连接不良：电路连接不牢固或者接触不良是导致电路线路故障的常见原因。
这可能是由于连接器松动、插头氧化、插座松动等引起的。
2. 线路短路：线路短路是电路故障的一种常见现象，它通常是由于不同线路之间的导线或元件之间发生意外接触而导致的。
3. 线路断路：线路断路是指电路中的导线或元件发生中断，导致电流无法正常流动。
线路断路可能是由于导线断裂、焊接点断裂、元件损坏等原因引起的。
4. 元件故障：电路中的元件可能会因为老化、过载、高温等原因发生故障，导致电路无法正常工作。
二、解决方法1. 检查电路连接：当电路出现故障时，首先需要检查电路连接是否良好。
可以检查插头、插座、连接器等部件是否松动或者氧化，及时进行修复或更换。
2. 检测线路短路：线路短路是电路故障的常见原因之一，可以使用多用途测试仪或者万用表进行线路短路的检测。
如果发现线路短路，需要逐一检查导线或元件之间的接触情况，并进行修复或更换。
3. 寻找线路断路：当电路无法正常工作时，需要检查线路是否发生断路。
可以使用万用表或者电路测试仪器进行线路断路的检测，找出断路处并进行修复或更换。
4. 检修元件故障：当电路中的元件发生故障时，需要进行检修或更换。
可以使用仪器检测元件的工作状态，找出故障的元件并进行修复或更换。
5. 预防措施：除了及时处理电路线路故障外，还应采取一些预防措施来减少故障的发生。
例如，定期检查电路连接的牢固性，避免线路短路和断路的发生；合理设计电路，避免元件过载和高温等情况。
总结：电路线路故障可能由电路连接不良、线路短路、线路断路和元件故障等原因引起。
解决电路线路故障的方法包括检查电路连接、检测线路短路、寻找线路断路、检修元件故障以及采取预防措施。
通过正确的方法和措施，我们可以更好地解决电路线路故障，确保电子设备的正常运行。
10kv线路故障跳闸处置方案
10kv线路故障跳闸处置方案背景在电力系统运行过程中，由于各种原因，电力设备可能出现故障，如线路短路、过载、接地故障等。
这些故障如果不及时处理，将会给电力系统带来严重的安全隐患，甚至引发火灾、爆炸等严重后果。
因此，对于电力系统出现故障时，需要及时采取措施进行处置，以确保电力系统的稳定运行。
本文主要介绍10kv线路故障跳闸的处置方案，以帮助电力工作人员更好、更快地处理电力系统中的故障。
处置方案步骤一：定位故障点当10kv线路发生故障时，首先需要通过手动或自动操作，使线路跳闸，停止电力传输，避免故障扩大。
接着，需要对线路进行检查，定位故障点。
一般情况下，可以通过巡视、观察电力设备的异常状况以及检查电压、电流等参数的变化，初步判断故障位置。
如果初步判断不确定，还需要采用测距、定位等手段进一步确认故障点。
步骤二：准备工具在定位故障点的同时，需要准备相应的工具，以备进行维修，如手持仪表、螺丝刀、绝缘手套、透镜、验电器等。
特别是针对接地故障，还需要准备好绝缘绳、接地棒、安全带等安全用具，确保维修过程中的安全。
步骤三：分类处理故障根据具体故障情况，采取不同的处理方式：•线路短路：检查熔断器是否熔断，如熔断器熔断，更换熔断器即可。
如熔断器未熔断，检查导线是否短路，如有短路，及时更换导线。
•过载故障：根据电气负荷特点，判断故障是否为临时过载，如是，则等待其自行消除。
如不是，需要增加配电设备容量或调整配电负荷。
•接地故障：对于有电压的接地故障，需要首先切断电源，然后采取安全用具进行维修，修复接地故障。
对于没有电压的接地故障，则需要判断接地点是否合理，如不合理，需要进行调整。
步骤四：标记维修完成在维修完毕后，需要将故障点进行标记，标明维修的具体情况和时间，以便后续的巡视检查和故障分析。
同时，还需要开展工作记录，记录维修过程中发生的事情，包括故障点、处置方案、维修工具、时间等，以备日后复查。
结论10kv线路故障是电力系统中常见的问题，处理不当会带来严重的后果。
解析输电线路运行故障和处理措施
解析输电线路运行故障和处理措施输电线路运行故障是指输电线路在运行过程中出现的各种故障现象，如线路短路、接地故障、电缆绝缘老化等。
这些故障会导致线路运行不正常，影响供电可靠性和电网运行稳定性。
为了保障电力供应的安全稳定及故障的及时处理，需要采取一系列的处理措施。
对于输电线路的故障，应进行快速的故障识别和定位。
可以通过监测设备、在线监测系统等手段，实时监测线路的运行状态，及时检测异常情况并报警。
可以利用远动技术，实时获取线路的工作参数，进一步判断故障类型和位置。
对于出现故障的线路，可以通过红外热像仪等设备进行巡视，寻找故障点，加快定位进程。
对于不同类型的故障，采取相应的处理措施。
对于线路短路故障，应及时切除故障线路，并进行绝缘处理，以防止故障扩大。
对于接地故障，需要及时找到接地点，并进行绝缘处理或更换受损设备。
对于绝缘老化等问题，可以进行绝缘补强或更换绝缘材料。
在处理故障的应考虑对线路进行恢复保护，以防止故障的蔓延和扩大。
为了加快故障处理速度，可以预留故障处理设备和材料，以便在故障发生时能够迅速采取措施。
预留故障电缆、绝缘子、电缆附件等备件，以便及时更换受损部件。
也需要培养一支专业的故障处理队伍，具备快速、准确处理各种线路故障的技能和经验。
还需要加强对线路的维护和检修工作，及时排查可能存在的隐患，减少故障的发生。
可以通过定期巡视、检修设备、维护记录等方式，对线路进行全面检查和维护。
加强技术培训，提高工作人员的维护和处理能力，提高线路的可靠性和运行稳定性。
对于输电线路运行故障，应快速识别和定位，采取相应的处理措施，预留故障处理设备和材料，加强对线路的维护和检修工作。
这样可以有效解决故障问题，保障电力供应的安全稳定。

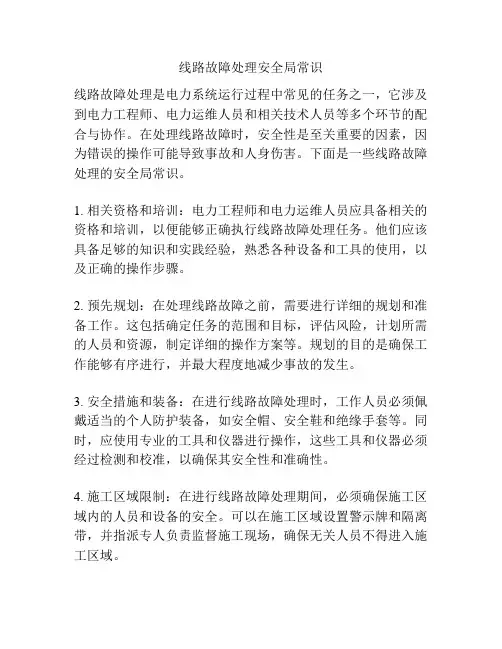

线路故障处理安全局常识
线路故障处理安全局常识线路故障处理是电力系统运行过程中常见的任务之一，它涉及到电力工程师、电力运维人员和相关技术人员等多个环节的配合与协作。
在处理线路故障时，安全性是至关重要的因素，因为错误的操作可能导致事故和人身伤害。
下面是一些线路故障处理的安全局常识。
1. 相关资格和培训：电力工程师和电力运维人员应具备相关的资格和培训，以便能够正确执行线路故障处理任务。
他们应该具备足够的知识和实践经验，熟悉各种设备和工具的使用，以及正确的操作步骤。
2. 预先规划：在处理线路故障之前，需要进行详细的规划和准备工作。
这包括确定任务的范围和目标，评估风险，计划所需的人员和资源，制定详细的操作方案等。
规划的目的是确保工作能够有序进行，并最大程度地减少事故的发生。
3. 安全措施和装备：在进行线路故障处理时，工作人员必须佩戴适当的个人防护装备，如安全帽、安全鞋和绝缘手套等。
同时，应使用专业的工具和仪器进行操作，这些工具和仪器必须经过检测和校准，以确保其安全性和准确性。
4. 施工区域限制：在进行线路故障处理期间，必须确保施工区域内的人员和设备的安全。
可以在施工区域设置警示牌和隔离带，并指派专人负责监督施工现场，确保无关人员不得进入施工区域。
5. 电力解除和加锁：在进行线路故障处理之前，必须确保相关电力解除和加锁工作已经完成。
这是为了确保线路不能意外地重新通电，从而减少电击和触电的风险。
只有经过授权的人员才能进行电力解除和加锁操作。
6. 多人操作和互锁：在处理线路故障时，最好有两个或更多的人一起操作。
这是为了避免出现任何单点故障导致的事故。
此外，互锁装置可以确保只有一个人能够进行操作，从而防止误操作和事故的发生。
7. 事故应急处置：在进行线路故障处理期间，必须做好事故应急处置的准备工作。
这包括了解紧急停电的方法、掌握急救技能、联系相关应急救援机构等。
只有在发生事故时有些积极的应急措施可以最大限度地减少事故的后果。
8. 合理的操作步骤：在处理线路故障时，必须按照合理的操作步骤进行操作。
10kV配电线路故障查找和处理措施
10kV配电线路故障查找和处理措施一、引言10kV配电线路是城市和乡村电力供应的重要组成部分，它承担着将变电站输送的电力分配到各个用户的重要任务。
由于各种原因，10kV配电线路在运行过程中可能会出现各种故障，例如短路、接地故障、漏电等，这不仅会影响用户的正常用电，也会给电力公司造成损失。
对于10kV配电线路的故障查找和处理具有非常重要的意义。
二、常见的10kV配电线路故障1. 短路故障：10kV配电线路短路故障是指系统中两个相或之间出现接地短路，导致电流突然增大，可能会造成设备的损坏，甚至引发火灾等严重后果。
2. 接地故障：接地故障是指10kV配电线路中的导线与大地或接地设施发生接触，造成电流通过接地流动，导致线路电压下降，影响用户的正常用电。
3. 漏电故障：由于线路绝缘不良或设备老化，可能会导致10kV配电线路发生漏电，造成电流异常流失，增加线路的损耗和危险。
以上仅是常见的10kV配电线路故障，但实际运行中还可能会出现其他各种各样的故障，及时查找和处理故障是非常重要的。
接下来将对10kV配电线路故障的查找和处理措施进行详细介绍。
三、10kV配电线路故障查找的方法1. 巡视法：定期巡视是发现线路故障的最有效方法之一。
通过人工巡视线路，检查设备的运行情况，查找异常现象，及时发现故障隐患。
2. 仪器法：利用各种电力检测仪器对线路进行检测，如红外线测温仪、绝缘电阻测试仪、故障录波器等，可以快速定位线路故障点。
3. 报警法：在线路中设置故障报警装置，当线路出现异常时，及时报警，以便工作人员前往查找故障。
四、10kV配电线路故障处理的措施1. 断路器切除法：当发现10kV配电线路出现故障时，首先要及时使用断路器切断故障段，防止故障扩大造成更严重的后果。
2. 接地处理法：对于接地故障，要及时停电并进行接地处理，清除设备或导线的接地故障，恢复线路的正常运行。
3. 漏电处理法：对于漏电故障，要进行线路绝缘的检测和维修，确保线路的安全运行。
配电线路故障临时管理办法
配电线路故障临时管理办法配电线路故障是指在供电系统中，由于各种原因造成的电力传输中断或异常的现象。
对于这样的故障，需要及时采取措施进行临时管理，以确保电力供应的连续性和安全性。
下面，我们将介绍一套临时管理办法，用于处理配电线路故障。
一、故障判定与定位1. 安全措施：在进行故障判定和定位之前，首先需要确保自身的安全。
工作人员应佩戴防护用具，如安全帽、绝缘手套等，以防止因触电而造成伤害。
2. 线路调查：对故障线路进行调查，包括查看线路图、检查附近设备、观察线路的外观等。
通过这些调查，可以初步了解故障的大致位置。
3. 仪器检测：使用专业的仪器检测电压、电流、电阻等参数，来判断故障的类型和位置。
仪器检测可以提供准确的数据，帮助工作人员更精确地进行定位。
4. 远程监控：如果条件允许，可以利用远程监控技术，实时监测电力系统的运行状态。
这样可以快速发现故障，并及时采取相应的措施。
二、故障处理与维修1. 保障电力供应：在故障处理和维修过程中，需要保障电力供应的连续性。
可以通过临时运行备用线路、发电机组等方式来维持电力供应，以减少对用户的影响。
2. 停电控制：为了保证维修人员的安全和设备的完整性，需要进行停电控制。
在进行停电操作时，必须严格按照操作规程进行，确保操作的安全和准确性。
3. 故障排除：根据故障的类型和位置，采取相应的措施来进行故障排除。
例如，对于短路故障，可以进行分段试验，逐步排查出故障点；对于接触不良的故障，可以进行线路接头的检查和修复。
4. 维修记录：在故障维修过程中，需要做好维修记录，包括故障的描述、维修的措施和结果等。
这些记录有助于以后的故障分析和预防。
三、故障通报与预防1. 通报信息：在故障处理和维修过程中，及时向相关人员通报故障的情况。
通过通报信息，可以使相关人员了解故障的进展和处理措施，减少不必要的误解和担忧。
2. 故障分析：在故障处理结束后，对故障进行分析。
通过分析故障原因和处理过程，找出故障的根本原因，并提出相应的预防措施。
10kV配电线路故障查找和处理措施
10kV配电线路故障查找和处理措施随着城市化建设和电力需求的不断增长，电力配电系统变得越来越复杂和庞大。
在这个过程中，可能会出现各种各样的故障问题，例如断电、短路、过载等。
这篇文章将为您介绍如何查找和处理10kV配电线路故障。
1.故障分析在查找和处理10kV配电线路故障之前，首先需要对故障进行分析，找出故障的类型和原因。
对于一般的10kV配电线路，常见的故障类型包括以下几种：断路、短路、接触不良、过载、地线故障、设备故障等。
2.查找故障点找出故障点是解决问题的关键。
在查找故障点时，可以根据故障类型和线路特点进行选择。
一般而言，可以采用以下措施来查找故障点：（1）检查线路和设备的接头和接线是否有松动或烧蚀现象。
（2）采用绝缘电阻测试仪对线路进行绝缘测试，找出绝缘强度较低的位置。
（3）通过对线路的负荷和电流进行监测，找出负载过大或电流异常的位置。
（4）使用故障指示灯等检测设备，对线路进行故障检测。
3.处理措施一旦找到了故障点，就需要采取相应的措施来修复问题。
具体处理措施包括以下几点：（1）对于断路和短路等需要立即处理的故障，可以采用开关操作和跳闸处理等手段进行紧急修复。
（2）对于接触不良和绝缘强度低的故障，需要及时更换损坏的设备和部件。
（3）对于设备故障，需要进行维修或更换。
（4）对于地线故障，需要对地线进行修复和更换，同时加强对设备的绝缘保护措施。
（5）对于负载过大或电流异常的故障，需要对电力系统进行优化，加强负载控制和电流监测等措施。
总之，对于10kV配电线路故障的查找和处理，需要通过故障分析、查找故障点和采取相应的处理措施等措施来解决问题。
同时，还应加强对电力系统的日常维护和管理，及时排查隐患并进行预防措施，以确保电力系统的稳定和安全运行。
线路故障处置方案及流程
线路故障处置方案及流程一、故障现象描述故障描述：XXX线路故障故障现象：电力组件故障，导致XXX线路中断二、现场勘查1.人员到场时间：XX月XX日XX时XX分；2.确定故障线路段和断点位置；3.查找故障原因：通过测量可能导致线路故障的因素，比如电压、电流等参数来找到故障根源。
常见的故障根源有线路短路、断路或接触不良，电器元器件异常等；4.发现故障后及时安排人员隔离故障部位，进行必要的封锁和道路警示。
三、故障分析1.经分析确认，故障具体为XXX原因所导致；2.对故障进行分类，例如设备故障、材料损坏、操作失误等；3.通过对故障的具体分析，找到故障原因，并确定切实可行的解决方案。
四、修复方案1.确定修复时间和计划；2.确定故障解决方案：根据故障原因和修复要求，确定故障解决方案；3.调度人员协调，安排相应的维护工作。
五、方案实施1.按照修复方案，组织人员和工具；2.进行具体的现场作业；3.实时调整方案，确保现场工作安全顺利进行。
六、故障测试与恢复供电1.故障修复结束后，要进行必要的测试和检查，确保设备和线路正常运行；2.恢复供电，将供电配置和接线改回正常状态；3.关注修复后设备的运行情况，及时处理可能存在的问题。
七、事后记录1.记录整个故障处理流程；2.总结故障处理经验，以便后续使用；3.提出故障处理的改进方案并加以实施，尽可能减少同类故障的发生，提高设备可靠性。
结语针对XXX线路发生的故障，通过以上步骤，我们可以快速响应、有效解决线路故障问题。
在以后的工作中，我们应当加强日常维护，提高设备的稳定性和可靠性，以确保应急预案的有效性。
线路故障处理ppt课件
7
线路故障跳闸原因
（4）外力破坏 1）违章施工作业。包括在电力设施保护区内野蛮施工，造成
挖断电缆、撞断杆塔、吊车碰线、高空坠物等。 2）盗窃、蓄意破坏电力设施，危及电网安全。 3）超高建筑、超高树木、交叉跨越公路危害电网安全。 4）输电线路下焚烧农作物使山林失火及漂浮物(如放风筝)导致
挖断电缆、撞断杆塔、吊车碰线、高空坠物等。 2）盗窃、蓄意破坏电力设施，危及电网安全。 3）超高建筑、超高树木、交叉跨越公路危害电网安全。 4）山林失火、漂浮物(如放风筝)导致线路跳闸。
10
线路故障跳闸原因分析
（3）对于雷击事故，有时由于输电线路绝缘恢复时间过 长，重合闸时限无法躲过，而出现重合不成功现象。但运 行经验及统计结果表明，输电线路受雷击后若损伤不大， 一般能够继续运行，因此强送成功的几率很高。
19
自动重合闸类型
三相重合闸
指不论在输、配线上发生单相短路还是相间短路，继电保护装置均将线路 三相断路器同时跳开，然后启动自动重合闸同时合三相断路器。若为永久 性故障保护再次动作跳三相断路器。
单相重合闸
指线路上发生单相接地故障时，保护动作只跳开故障相的断路器，然后进 行单相重合。如果故障是永久性的，而系统又不允许长期非全相运行时， 则重合后，保护动作跳开三相断路器，不再进行重合。
16
110KV线路保护配置
零序电流保护是当大电流接地系统发生接地短路时出现很 大的零序电流，利用零序电流来构成接地短路的保护。 零序Ⅰ段是按躲过本线路末端单相短路时流经保护装置的 最大零序电流整定的，它不能保护线路全长。 零序Ⅱ段是与保护安装处相邻线路零序Ⅰ段相配合整定的， 它不仅能保护本线路的全长，而且可以延伸到相邻线路。 零序Ⅲ段与相邻线路的Ⅱ段相配合，是Ⅰ、Ⅱ段的后备保 护。Ⅳ段则一般作为Ⅲ段的后备。
